1 strana 1/22 IDEA StatiCa novinky IDEA StatiCa novinky verze 5

2 strana 2/22 IDEA StatiCa novinky IDEA StatiCa... 3 Natočení podpor... 3 Pružné podpory... 3 Únava a mimořádné návrhové situace... 4 Změny a opravy v EN a EN IDEA StatiCa Concrete... 6 Redistribuce a redukce vnitřních sil... 6 Omezení posudku interakce... 7 Uživatelské šablony vyztužení... 7 Posudky plošných prvků ze Scia Engineer... 9 Zadání třmínků kolem otvorů v průřezu IDEA StatiCa Steel Požární odolnost ocelových konstrukcí IDEA StatiCa Connection Nové výrobní operace Odsunuté čelní desky Přípoje příhradových prutů Zárodky s čelními deskami Přivařené čelní desky Výstupní protokoly Analytický model a posudky IDEA StatiCa Prestressing Prefabrikovaný a spřažený nosník Nadvýšení, umístění podpor do návrhové pozice Vylepšení v posouzení průřezu Časově závislá analýza (TDA) Nelinearita dotvarování ve fázích výstavby Uživatelské šablony dodatečně předpjatých kabelů IDEA StatiCa BIM Aktualizace IDEA projektu z programů midas Civil, SCIA Engineer, and RFEM Import části konstrukce ze SCIA Engineer do IDEA StatiCa Import Výsledkového prutu z programu RFEM... 22

3 IDEA StatiCa Natočení podpor strana 3/22 IDEA StatiCa novinky Do aplikace IDEA StatiCa Nosník (3D) a IDEA StatiCa Rám byla zavedena nová možnost natočení podpor. Pružné podpory Lokální souřadný systém (LSS) podpory lze vztáhnout k nosníku Pružné podpory je nová funkcionalita v aplikacích IDEA StatiCa Nosník a IDEA StatiCa Rám (podobně jako v aplikaci IDEA StatiCa Sloup), Umožňuje zadat tuhost podpor pro posun a rotaci (v závislosti na modelu 2D/3D), Pro prefabrikovaný nosník je možné definovat tuhost i pro dočasné podpory v jednotlivých fázích výstavby. Svislá deformace tuze podepřeného nosníku

4 Svislá deformace se zadanou tuhostí strana 4/22 IDEA StatiCa novinky Únava a mimořádné návrhové situace Definice zatěžovacích stavů, skupin zatížení a kombinací na únavu a pro mimořádné návrhové situace je nyní dostupná v IDEA StatiCa Nosník, rám a BIM.

5 strana 5/22 IDEA StatiCa novinky Změny a opravy v EN a EN V současné době podporována norma Eurokód 2 je EN : 2004/AC listopad 2010 Nové změny a realizované opravy v IDEA StatiCa Concrete a Prestressing: ČSN EN , návrh Z2 leden 2014 ČSN EN : 2006/NA, ČSN EN : 2006/Změna AC, ČSN EN : 2006/NA/Změna Z1,

6 strana 6/22 IDEA StatiCa novinky IDEA StatiCa Concrete Redistribuce a redukce vnitřních sil V oblastech, kde betonový prvek splňuje určité podmínky, je možné snížit momenty a posouvající síly nad podporami podle EN , ustanovení , (8) a (6) a redistribuovat momenty podle ustanovení 5.5. Redukované návrhové vnitřní síly = ekonomický návrh Nastavení lze provést na nosník průběžný přes podporu nebo pro monolitické spojení nosníku a podpory se zadanou šířkou podpory.

7 Omezení posudku interakce strana 7/22 IDEA StatiCa novinky Posudek interakce vnitřních sil může být potlačena ve vzdálenosti "d" od pozice maximálního momentu, viz EN , ustanovení Uživatelské šablony vyztužení Nevyhovují Vám naše přednastavené šablony vyztužení? Chcete Vaše uživatelské vyztužení opakovaně používat? Používáte často obecné nebo spřažené průřezy, kde nejsou přednastavené šablony vyztužení? Pomocí správce šablon můžete svou šablonu vyztužení uložit pod názvem a obrázkovým náhledem. Uživatelská šablona výztuže může být vytvořena z průřezu obecného tvaru a obecným uspořádáním výztuže. Výztuž neztrácí informace o svých vzájemných vztazích a závislostech. Použitím šablony do průřezu s jinými rozměry, jsou všechny výztužné vložky automaticky obnoveny.

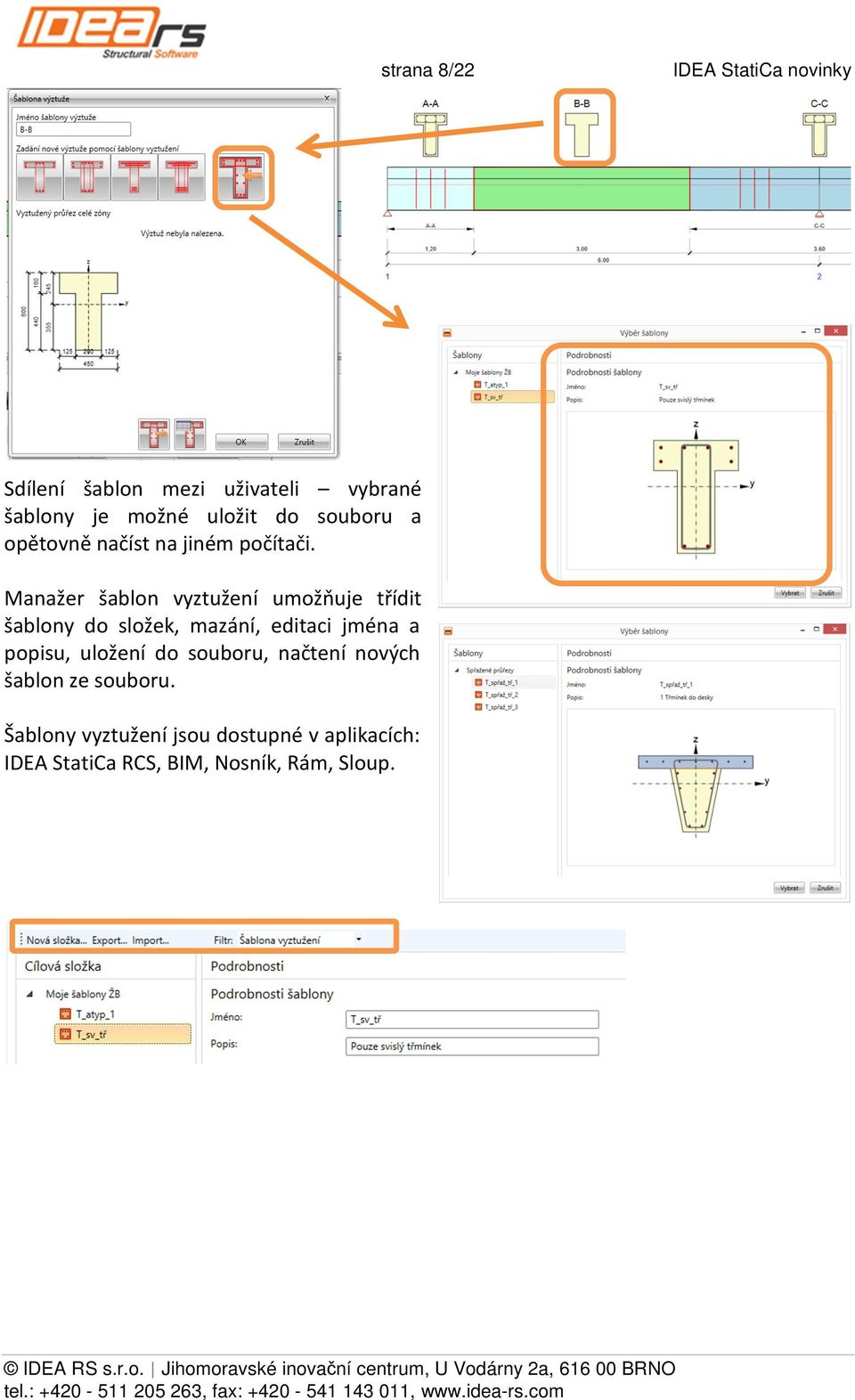

8 strana 8/22 IDEA StatiCa novinky Sdílení šablon mezi uživateli vybrané šablony je možné uložit do souboru a opětovně načíst na jiném počítači. Manažer šablon vyztužení umožňuje třídit šablony do složek, mazání, editaci jména a popisu, uložení do souboru, načtení nových šablon ze souboru. Šablony vyztužení jsou dostupné v aplikacích: IDEA StatiCa RCS, BIM, Nosník, Rám, Sloup.

9 Posudky plošných prvků ze Scia Engineer strana 9/22 IDEA StatiCa novinky Import z SCIA Engineer do IDEA StatiCa RCS byl rozšířen tak, aby rozměry desek a vnitřní síly mohly být importovány podél řezu 2D prvků. Vhodná SCIA xml šablona je k dispozici jako součást IDEA StatiCa nastavení.

10 Zadání třmínků kolem otvorů v průřezu strana 10/22 IDEA StatiCa novinky

11 IDEA StatiCa Steel Požární odolnost ocelových konstrukcí K produktu IDEA StatiCa Steel byl doplněn podrobný posudek požární odolnosti pro ocelové konstrukce podle EN Posudek požární odolnosti je dostupný v IDEA StatiCa BIM a dále pro Nosník, Rám a Sloup. Posudek je standardně vypnutý a je možné jej aktivovat na nastavení normy. Možnosti nastavení výpočtu expozice a ochrany. strana 11/22 IDEA StatiCa novinky Vzorce 4.24 a 4.26, resp. 4.26b normy jsou plně respektovány pro nechráněné ocelové prvky. Jakýkoliv z ocelových posudků může být proveden na průřezu obecného tvaru.

12 IDEA StatiCa Connection Nové výrobní operace strana 12/22 IDEA StatiCa novinky Řada konstrukcí, které mohou být vypočteny pomocí programu IDEA StatiCa Connection jsou následující: Odsunuté čelní desky Přípoje sekundárních nosníků na hlavní nosníky. Přenos momentu i osové síly. Přípoje příhradových prutů Šroubovaný nebo přivařený prvek na nový styčníkový plech, na jakýkoliv již existující plech nebo na pásnici kteréhokoliv prutu.

13 Zárodky s čelními deskami strana 13/22 IDEA StatiCa novinky Přípoje na čelní desky odsunuté od nosného prvku. Montážní styky svařovaných dílců. Přivařené čelní desky Zesílení stěn uzavřených i otevřených profilů. Výstupní protokoly Detailní výkresy jednotlivých položek plechů doplňují výstupní protokol a jsou dalším krokem pro CAD/CAM rozhraní. Výkresy plechů Pro všechny plechy generujeme výkres podle skutečného tvaru.

14 strana 14/22 IDEA StatiCa novinky Výkaz materiálu - seznam operací Jednotlivé výrobní operace přidávají do styčníku plechy, šrouby a svary. Nově poskytujeme výkaz všech těchto položek.

15 Analytický model a posudky strana 15/22 IDEA StatiCa novinky Výpočtový model byl dále laděn a vylepšen. Výsledky byly verifikovány pro shodu s komponentní metodou. Podepření podle typů prutů Připojené prvky mohou být různého typu, podle toho, jak jsou schopné přenášet zatížení. Správné nastavení je důležité, aby se eliminovaly parazitní vnitřní síly a momenty, které vzniknou při použití skutečného tvary styčníku a které se ve zjednodušených metodách zanedbávají. Zatížení XYZ prvek je schopen přenášet všech 6 složek vnitřních sil Zatížení XY prvek přenáší jen zatížení v rovině XY vnitřní síly N, Vy, Mz Zatížení XZ prvek přenáší jen zatížení v rovině XZ vnitřní síly N, Vz, My Zatížení X prvek přenáší jen zatížení v rovině X osová síla N Spoj Deska na desku přenáší všechny složky vnitřních sil. Přípoj na smykovou desku (praporek). Přípoj může přenášet zatížení pouze v rovině XZ. Vnitřní síly N, Vz, My. Přípoj příhradového prvku. Přípoj může přenášet zatížení pouze osovou sílu N.

16 Otvory pro šrouby strana 16/22 IDEA StatiCa novinky Na základě testovacích a verifikačních příkladů jsme upravili tvorbu sítě na čelních deskách a vkládáme automaticky otvory pro šrouby. Tím bude lépe zohledněno oslabení ohýbaných i tažených desek. Posudky U posudků patek nyní prezentujeme efektivní plochu kontaktu desky s betonem (zelená barva napětí v betonu vyhovuje) a dále se u tažených kotevních šroubů prezentují kužele (jehlany) pro posudek vytržení. Pro přenesení smyku ve spáře mezi ocelovým patním plechem a patkou je nyní možné zohlednit kotevní šrouby.

17 strana 17/22 IDEA StatiCa novinky IDEA StatiCa Prestressing Prefabrikovaný a spřažený nosník Jakýkoliv typ prefabrikovaného nebo spřaženého nosníku může být analyzován a navržen - nepředpjaté vyztužené spřažené prvky a předpjaté (předem, dodatečné, hybridně). Můžete použít katalogové nebo zcela obecné průřezy pomocí modulu IDEA StatiCa CSS (průřez). Zcela využijte výhody spřažů Nadvýšení, umístění podpor do návrhové pozice Bylo zavedeno významné vylepšení funkcionalit souvisejících s vnitřními dočasnými podporami. Můžete definovat požadované nadvýšení uprostřed rozpětí pomocí nastavení vnitřních dočasných podpor ve fázi výstavby "Betonáž spřažené desky" pro vyrovnání deformace. Vzdálenosti (několika), vnitřních dočasných podpor se mohou navzájem lišit.

18 strana 18/22 IDEA StatiCa novinky nadvýšení 10mm Další zlepšení je možnost umístit vznikající podpory do projektované polohy. Tudíž, aktuální odchylky, které se objevily v pozicích nových podpor během předchozích fáze výstavby, budou odstraněny. Dočasné podpory lze definovat jako pružné podpory a krajní dočasné podpory lze otočit ve směru, ve kterém budou působit ve fázích výstavby. Vylepšení v posouzení průřezu Byly zavedeny některé zlepšení metod pro navrhování předpjatých a spřažených průřezů. Zjednodušení a vyjasnění zadání vnitřních sil a počátečního stavu průřezu v samostatně v IDEA StatiCa RCS. Výpočet ramene v předpjatých a spřažených průřezech na základě přírůstků deformace, a to od stavu dekomprese (respektování přírůstku napětí v předpínací výztuži v tlačené oblasti). Vylepšení metody pro výpočet smykového napětí ve spřahující spáře z rozdílu normálových sil působícími na jednotlivé části průřezu mezi 2 sousedními řezy o optimalizace pozic řezů, o zpřístupnění výpočtu pro spřaženou desku, která není vyztužena žádnou podélnou výztuží

19 Časově závislá analýza (TDA) strana 19/22 IDEA StatiCa novinky Změny konstrukčního modelu, průřezů nebo zatížení jsou modelovány pomocí fází výstavby. Jsou respektovány účinky dotvarování, smršťování a stárnutí. Nelinearita dotvarování ve fázích výstavby Časově závislá analýza byla rozšířena o možnost nelineárního výpočtu součinitele dotvarování podle EN , ustanovení (4) v případě, že napětí betonu v tlaku v čase t 0 převyšuje hodnotu 0,45 f ck (t 0 ). Zatím byla hodnota napětí v betonu omezena na 0,45 f ck (t 0 ). Tato podmínka nemusí být splněna po zavedení nelinearity dotvarování, která zvyšuje úspornost návrhu. Uživatelské šablony dodatečně předpjatých kabelů Umožňují vytvoření uživatelských šablon u dodatečně předpjatých průřezů po délce nosníku. Můžete si uložit šablonu s názvem a obrázkovým náhledu. Tvar kabelu neztrácí informace o svém zadání a závislosti na nosníku a geometrii průřezu. Použitím šablony na nosníku s jinými rozměry se pozice kabelů automaticky obnoví (většinou relativně k min/max rozměrům průřezu, těžištní ose,...). Sdílení šablon mezi uživateli vybrané šablony je možné uložit do souboru a opětovně načíst na jiném počítači. Manažer šablon umožňuje třídit šablony do složek, mazání, editaci jména a popisu, uložení do souboru, načtení nových šablon ze souboru.

20 strana 20/22 IDEA StatiCa novinky Použití uživatelsky definovaných šablon je další možnost jak vložit kabel do projektu.

21 strana 21/22 IDEA StatiCa novinky IDEA StatiCa BIM Aktualizace IDEA projektu z programů midas Civil, SCIA Engineer, and RFEM Nová aktualizace umožňuje provádět opakovaný import konstrukčního modelu, který byl dříve upraven v 3D aplikaci. To umožňuje iterativní návrh. Údaje zadané při navrhování betonových nebo ocelových dílců (výztuž, vzpěrné délky, atd.), zůstávají zachovány. Změny původního modelu jsou automaticky přeneseny do nového modelu Aktualizace projektu z programu midas Civil.

22 Provedené změny lze kontrolovat a sledovat v "logu" strana 22/22 IDEA StatiCa novinky Import části konstrukce ze SCIA Engineer do IDEA StatiCa Můžete importovat jen vybranou část konstrukce. To zjednodušuje návrh v IDEA StatiCa. Uživatel si vybere prvky pro návrh v nastavení pro export do XML souboru. Takzvané "uživatelské výběry" mohou být použity k identifikaci příslušné části konstrukce. Import Výsledkového prutu z programu RFEM Je možné importovat nový typ prvku "Výsledkový prut" z programu RFEM 5. Tento typ prvku umožňuje integrovat vnitřní síly z 2D plošných prvků a definovat mu průřez a materiál. Železobetonový a ocelový posudek může být proveden po importu do IDEA StatiCa. Tento nový typ prvku může být také použit pro navrhování předpínacích kabelů v RF Tendon a RF Tendon Design (IDEA moduly v RFEM5).
