1

2 Míra tuhosti styku sloupu a příčle = M p : M t 1 Moment příčle (průvlaku) při tuhém styku M tab = k(2 a + b ) + M ab při pružném připojení M pab = k(2 a + b ) + M ab M pab = k(2 a + b ) + k(2 a + b ) + M ab M pab = M tab + k(2 a + b ) Pootočení průvlaku ve styku vlivem protažení ocelové spojky (a), vlivem smrštění zálivky (b)

3 Varianty sloupových systémů podle statických vlastností styků

4 = M p = M t + k( ) = k(-m p B + 2 ) M p = M t k. 2 1 k. B míra tuhosti styku je M t k. 2 M (1 k. B) t Rozdělení zatížení sloupového systému s netuhými styky

5 Pilířový konstrukční systém s deskovou stropní konstrukcí a) Axonometrické znázornění pilířového systému, b) Diagonální uspořádání skladby konstrukce

6 a) Schema skladby pilířového systému (OMS), b) Varianty stěnových pilířů

7 Deformace sestavy 7,2 m x 7,2 m

8 Deformace sestavy 9,0 m x 9,0 m

9 Momenty mx sestavy 9,0 m x 9,0 m

10 Deformace sestavy 9,6 m x 7,2 m

11 Sloupový systém s deskovou stropní konstrukcí a) sloupové systémy průvlakové (1. příčný systém, 2. podélný systém, 3. obousměrný systém, 4. příčný systém s deskovými skrytými průvlaky, 5. dtto podélný systém, 6. dtto při obousměrném uspořádání) b) sloupové systémy deskové (1.,2.,3. desková stropní konstrukce vytvořená z podporových a mezipodporových desek, 4.,5.,6., desková stropní konstrukce s podepřením desek v rozích, popř. bodově na okrajích)

12

13 Vliv podepření stropní desky rozmístění podpor na průběh deformací a ohybových momentů (v obou případech je mezi podporami - sloupy vytvořen stejný volný prostor rovný součinu dvojnásobků rozměru desek)

14 Příklady skladby deskové stropní konstrukce se čtvercovými deskami

15

16 Příklady skladby deskové stropní konstrukce vytvořené z desek trojúhelníkových, šestiúhelníkových a obdélníkových

17

18 Schema řešení styku podporových a mezipodporových desek a styku sloupu s podporovou deskou

19 Teoretické průběhy měrných momentů a deformací (lineární model)

20

21

22 Halové prefabrikované systémy velkorozponové konstrukce

23

24

25

26

27

28

29 Příklady halových objektů s vazníkovou střešní konstrukcí Příklady deskových střešních nosníků příklady konstrukcí Obloukové nosníky a vazníky

30 Velkorozponové haly s prefabrikovanou rámovou železobetonovou konstrukcí Varianty uspořádání deskových halových systémů, tvary deskových nosníků a) trojúhelníkové deskové nosníky, b) zakřivené deskové nosníky, c) lichoběžníkové deskové nosníky

31 Prefabrikované betonové skořepiny

32 Zajištění stability systémů s obloukovými vazníky a) vetknuté oblouky kloubově rozepřené střešní deskou, b) dvojkloubové obloukové nosníky spřažené tuhou střešní konstrukcí nebo diagonálami Příklady halových objektů s obloukovými nosníky a vazníky a) parabolické trojkloubové příhradové oblouky (1. žebrové železobetonové desky), b) parabolické trojkloubové plnostěnné oblouky se skořepinou

33 Rámové konstrukce ze zalomených (lomenicových) desek Výpočetní modely bezvazníkových deskových systémů a) přímé deskové nosníky, b) obloukové deskové nosníky, c) deskové rámy a oblouky

34 IBM Travelling Pavillion, Pomezia, Italien The Kaiser Hawaiian

35 Station Den Helder

36 Glanerbrug

37 Church at Hoensbroek, Heerlen

38 Scheveningen

39 Vodorovné ztužení střešní desky 1. vodorovné střešní ztužidlo, 2. vodorovné štítové ztužidlo, 3. svislé ztužidlo, 4. diagonály, 5. střešní desky, 6. vaznice, 7. diagonální ztužení, 8. střešní deska, 9. tuhá stěnová výplň Stabilizace vysokých vazníků uložených na spodní pás a) umístění svislých ztužidel, b) stabilizace vazníků

40 Systémy s tuhou a poddajnou střešní deskou Legenda: 1. vazník 2. střešní desky 3. spojovací výztuž, 4. pásková ocel 5. kotevní zabudované destičky 6. smyková výztuž vyčnívající z vazníku 7. stykový beton, 8. maltové lože Jednotlivá stadia působení konstrukce (průběh ohybových momentů) a) montážní stadium, b) vodorovné zatížení provozní stadium, c) ocelová konstrukce, svislé zatížení provozní stadium, d) železobetonová konstrukce, svislé zatížení provozní stadium (1. po zmonolitnění, 2. redistribuce dotvarováním betonu)

41 Příklady styku sloupu a plnostěnných vazníků

42

43 Normálové napětí ve zhlaví sloupu

44

45 Příklady plnostěnných železobetonových vazníků a kazetových střešních dílců a) tvary plnostěnných železobetonových vazníků, b) tvary střešních žebírkových panelů (1 schéma výztuže obvodového žebra)

46 Plnostěnné vazníky spínané z dílců a) spínaný vazník na rozpon 12 m, b) schéma skladby prefabrikovaných dílců, c) axonometrie vazníku, schéma spínaní (1. styčná spára, 2. předpínací kabel, 3. zvedací hák)

47 Schema uspořádání výztuže příhradových vazníků (1. podélná výztuž, 2. spirála, 3. výztuž tažené diagonály) Příklady příhradových železobetonových vazníků

48 Obloukové vazníky

49 Příklady tvarů železobetonových sloupů

50 Axonometrie skladby prefabrikované nosné konstrukce ZIPP Legenda: sloupy 400/600 m resp. 500/600 m železobetonové; průvlaky 300/600 m délky 6 m železobetonové, průvlaky /1200 m délky 12 m; předpjaté vazníky plnostěnné železobetonové, rozpon 9,12, 15 m, předpjaté rozpon 18 a 24 m, 390/890 mm nad podporou, žebírkové střešní desky na rozpon 6 m, šířky 0,6, 1,2 a 1,5 m, výška 290 mm

51 Legenda: železobetonové sloupy 800/1300 mm, max. délka 22,5 m tvar čtverec, obdelník, osmibodý, poměnlivý střešní vazník max. rozpětí 28,5 m, průřez I nebo T s vylehčovanými otvory, max. výšky 1500 mm železobetonové TT stropní dílce nepředpjaté, šířka 3 m, výška max. 650 mm, Axonometrie skladby prefabrikované konstrukce halových objektů Prefa Praha

52 Schéma prefabrikovaných dílců, průvlak, vazník, střešní panel systém ZIPP

53 Schéma nosných dílců Prefa Praha

54

55

56

57

58

59

60

61

62

63

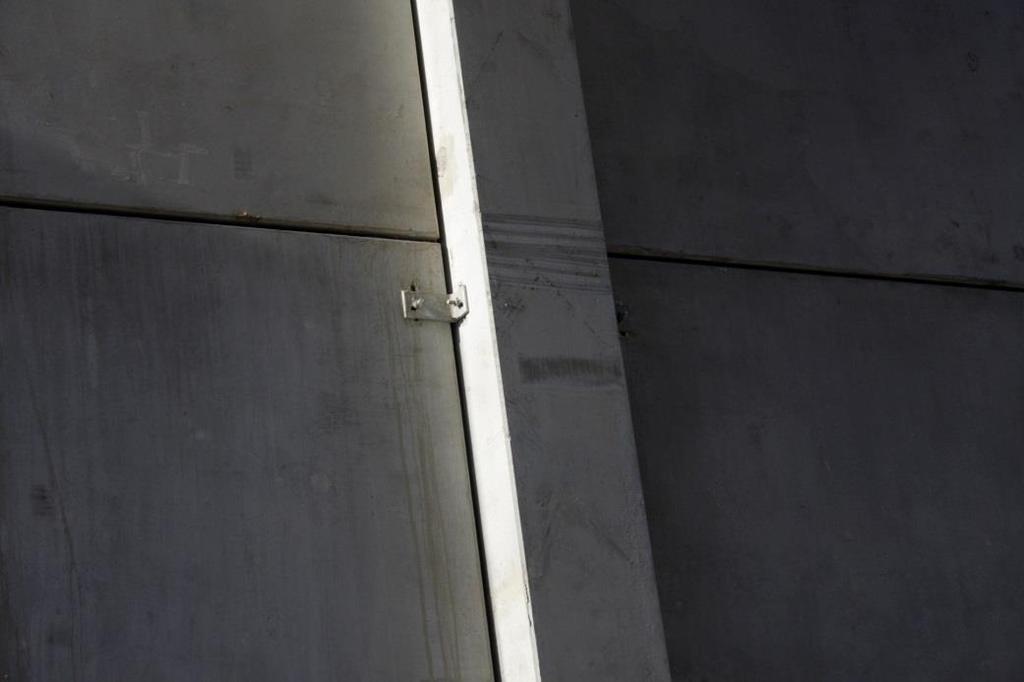

64

65
