Různé druhy spojů a spojovací součásti (rozebíratelné spoje)
|
|
- Emilie Zemanová
- před 8 lety
- Počet zobrazení:
Transkript
1 Různé druhy spojů a spojovací součásti (rozebíratelné spoje) Kolíky, klíny, pera, pojistné a stavěcí kroužky, drážkování, svěrné spoje, nalisování aj. Nýty, nýtování, příhradové ocelové konstrukce. Ovládací součásti, rukojeti, kliky apod. pružný pojistný kroužek podélný klín hřídelová matice pero drážkovaný hřídel Princip přenosu síly u klínu tření, u pera opření. Polotovar pro výrobu klínů a per za studena hladce tažená ocel (tzv. klínová ocel, hlazenka, stříbřenka).
2 Speciální nářadí Kleště na Ségrovky zahnuté (na pružné pojistné kroužky) pro otvory - vnitřní Hákové klíče na hřídelové matice pro otvory rovné pro hřídel rovné - vnější pro otvory - zahnuté

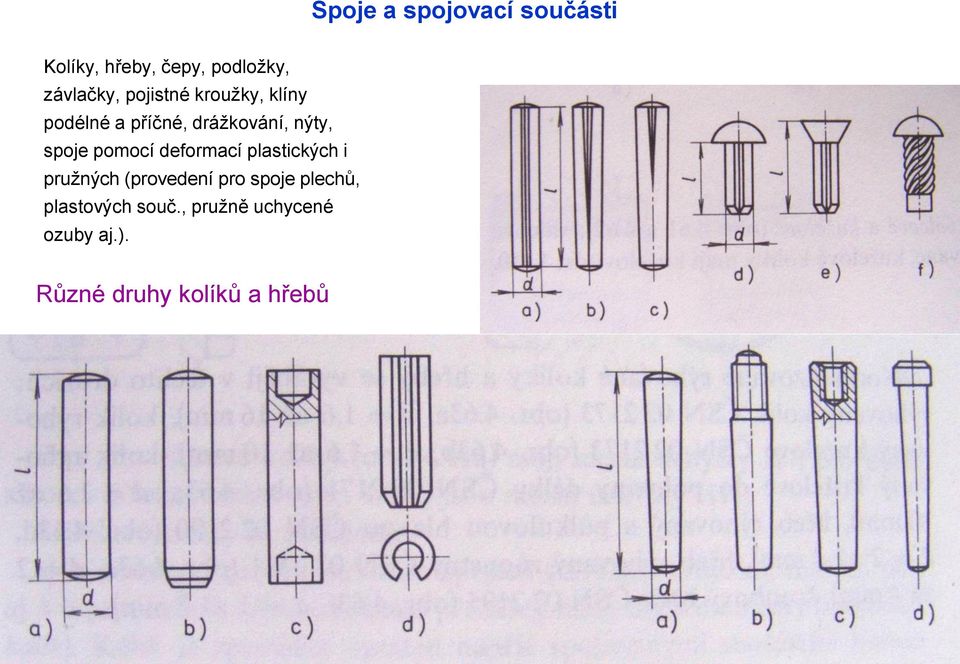

3 Spoje a spojovací součásti Kolíky, hřeby, čepy, podložky, závlačky, pojistné kroužky, klíny podélné a příčné, drážkování, nýty, spoje pomocí deformací plastických i pružných (provedení pro spoje plechů, plastových souč., pružně uchycené ozuby aj.). Různé druhy kolíků a hřebů

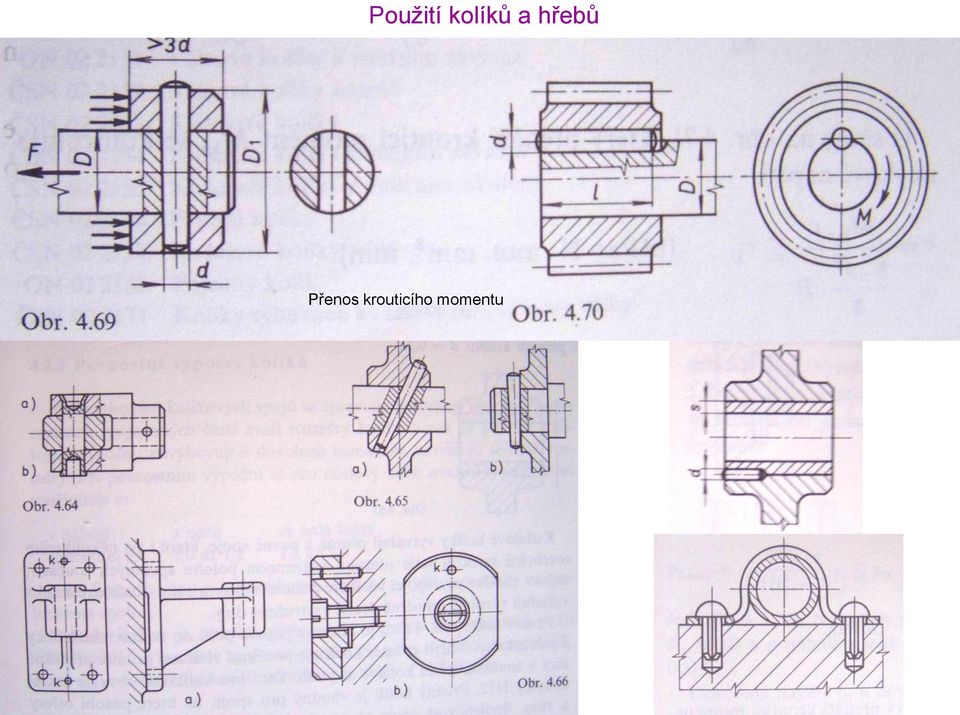

4 Použití kolíků a hřebů Přenos krouticího momentu
5 Čepy a součásti pro jejich zajištění Čepy jsou určeny pro kyvné uchycení součástí táhel, pák, vidlic aj. Pojistné kroužky, závlačky aj. Pružný pojistný kroužek (Ségrovka) Závlačka Příklady použití čepů
6 Vidlice a oka pro hydraulické a jiné mechanismy Kloubová ložiska slouží k odstranění stereostatické neurčitosti pro mechanismy na ne zcela tuhém rámu. K kloubové l ložisko pístnice o u
7

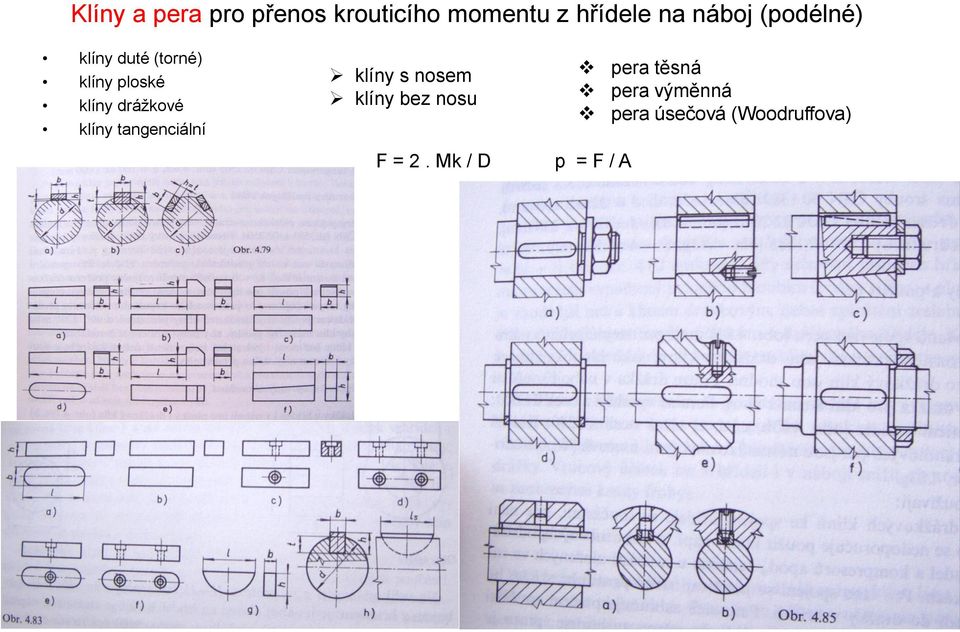

8 Klíny a pera pro přenos krouticího momentu z hřídele na náboj (podélné) klíny duté (torné) klíny ploské klíny drážkové klíny tangenciální klíny s nosem klíny bez nosu F = 2. Mk / D pera těsná pera výměnná pera úsečová (Woodruffova) p = F / A
9 Příčné klíny a stavěcí klíny Kontaktní napětí dovolené (bez vzájemného pohybu) s ohledem na nebezpečí roztržení náboje Kontaktní napětí dovolené bez vzájemného pohybu bez ohledu na nebezpečí roztržení náboje šedá litina 15 až 30 MPa ocel 120 až 150 MPa ocel 40 až 80 MP
10 Příčné a stavěcí klíny příklad použití stavěcí klín
11 Drážkované hřídele a náboje a hranolová spojení Kontrola kontaktního napětí (měrný tlak) styk bez vzájemného pohybu / pohyblivý (přesuvná kola) pohyblivý styk náboje a hřídele v drážkování kontaktní napětí 15 až 70 MPa dle charakteru zatěžování
12 Svěrná spojení Tření v styčné ploše přítlačná síla i. F 1 vyvozena šrouby (počet šroubů i ) Přítlačná síla způsobí měrný tlak p = i. F i d. l
13 Svěrné spoje náboj - hřídel Působením tlaku vznikne tření mezi nábojem a hřídelem Spoj přenese krouticí moment M k = π. d. l. p. f. d / 2 Pro kuželovou plochu se určí měrný tlak vzniklý působením osové síly F p = F π. d s. l. ( tg β + tg φ ) Součinitel tření se volí f = 0,1 měrný tlak p = 15 až 80 MPa Velikost a zatížení šroubů se volí podle potřebného měrného tlaku, kterým má vzniknout třecí síla nebo moment. Zděře kruhové a ploché.
14 Pružné kroužky Ringfeder pro spojení náboje s hřídelem vyvoláním tření se zesíleným účinkem pomocí kuželů Ringfeder svěrný spoj s pružnými kuželovými kroužky, které jsou předepínány osovou silou nutná vysoká přesnost průměru hřídele a otvoru v náboji i kroužků
15 Nalisovaná spojení náboje a hřídele Silnostěnná nádoba Potřebný přesah pro vyvolání měrného tlaku p je pro průměr hřídele d 1 Δd = d 1. p. ( C+ 1 ) / E Tuhost náboje je dána vnějším průměrem d 2 a projeví se vlivem poměru C = ( a ) / (a 2 1 ) kde a = d 2 / d 1
16 Nalisovaný spoj náboj - hřídel rotační symetrie Průběh napětí σ r = σ 0 K / x 2 σ t = σ 0 + K / x 2 Podmínky pro x = d 1 / 2 σ r = - p x = d 2 / 2 σ r = 0 Tečné napětí pro x = d 1 / 2 σ t = C. p Dvojosá napjatost Guestova hypotéza σ 0 = p. 1 / (a 2 1 ) K = 2. p. ( d d ) / (a 2 1 ) σ D σ 1 σ 2 = p. ( C + 1 )
17 Nýty a spojení nýtováním nýtování - přímé (roznýtování součásti) - nepřímé (s nýty) nýtování - za tepla - za studena nýty ocelové měděné slitiny Al
18 Nýtovaná příhradová konstrukce Pruty v konstrukci pásnice (tah tlak) nosníky (ohyb) výztuhy (výplň tah, tlak) Těžiště profilů (těžištní čáry) Styčníky (rovnováha, zatížení) Rovina konstrukce Střih nýtu (tečné napětí) τ = F 1 / ( π/4. d 2 ) Otlačení nýtu p = F 1 / ( d. s 1 ) Profil stojina, příruba Dovolené napětí pro nýt smyk σ D = 60 až 80 MPa otlačení p D = 120 až 150 MPa
19 Výpočty ocelových konstrukcí pruty z válcovaných profilů I, U, L, Z, T, trubek aj. Pruty tažené (tlačené) σ = F / A σ D σ D = σ Kt / k bezpečnost k Pruty ohýbané σ = M O / W O σ D možnost vybočení profilů při ohybu - zkroucení M O ohybový moment je součtem účinků sil a dvojic po jedné straně průřezu průřezový modul W O = I O / e I O je osový moment setrvačnosti průřezu e je vzdálenost krajních vláken od neutrálné osy Pruty namáhané na vzpěr (vybočení účinkem osové síly) poloměr setrvačnosti průřezu i O = I O / A štíhlost λ O = l / i O vzpěrná délka podle uchycení konců prutu l namáhání σ = c O. F / A c O je součinitel vzpěrnosti (je tabelován jako funkce štíhlosti λ O )
20 Spoje tenkostěnných krytů, skříní, krabic aj. Oblast použití: sedlářské a čalounické nýtky plechové kryty ohyby a lemy, pružné ozuby plastové a textilní pásy - drobné (čalounické) nýty aj. papír karton a lepenka, plastové archy aj. příchytky čalounění matice k upevnění plechů Spoje, kde jsou použity pružné elementy nebo vyvolána deformace: Patentky, druky, řetízkové zipy, suché zipy
21 Součásti pro ruční ovládání Prvky pro ovládání obráběcích strojů, přípravků aj. ruční kolečka ovládací páky a rukojeti knoflíky a ruční kolečka křížová rukojeti ruční kolečko
