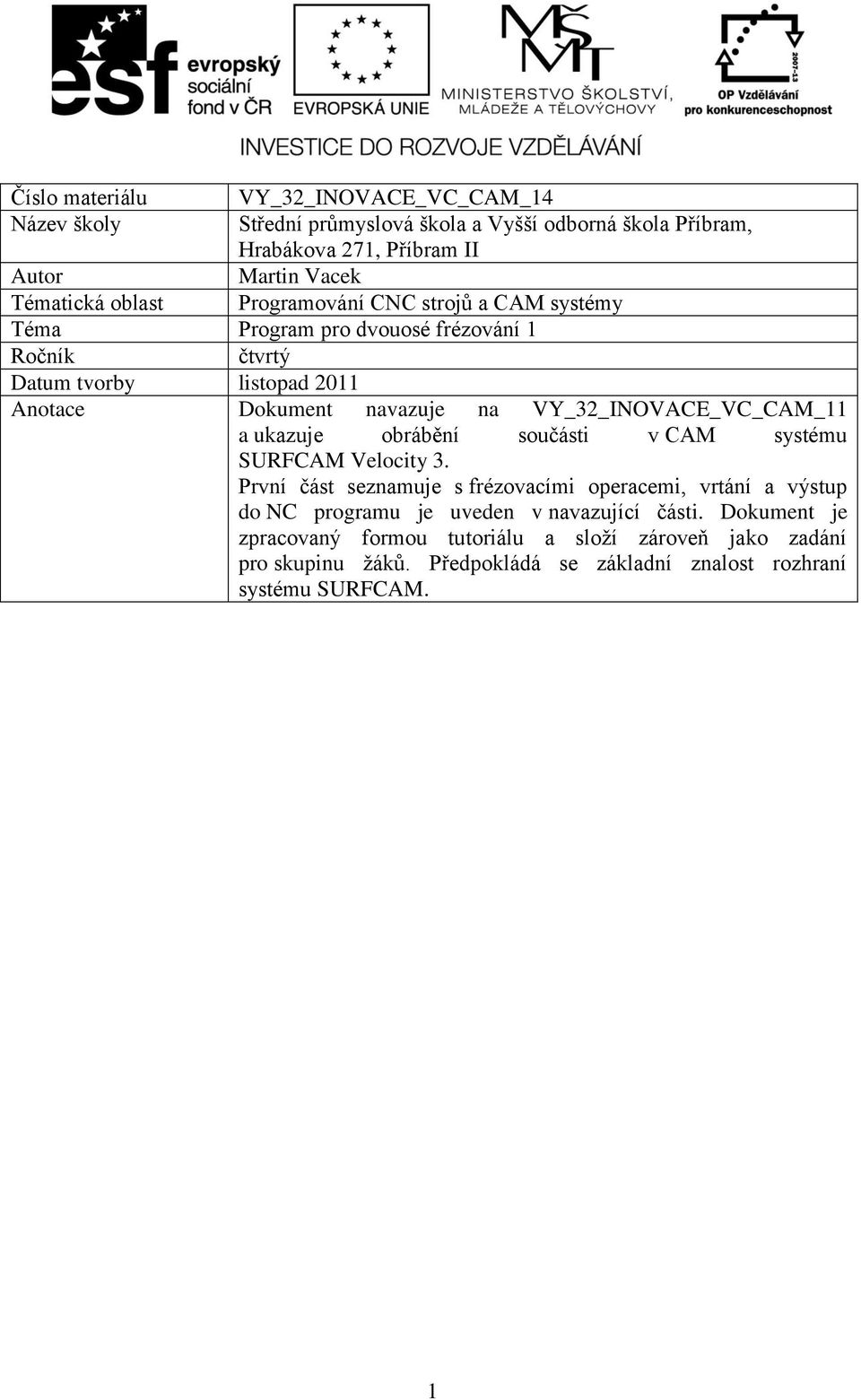

1 Číslo materiálu VY_32_INOVACE_VC_CAM_14 Název školy Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271, Příbram II Autor Martin Vacek Tématická oblast Programování CNC strojů a CAM systémy Téma Program pro dvouosé frézování 1 Ročník čtvrtý Datum tvorby listopad 2011 Anotace Dokument navazuje na VY_32_INOVACE_VC_CAM_11 a ukazuje obrábění součásti v CAM systému SURFCAM Velocity 3. První část seznamuje s frézovacími operacemi, vrtání a výstup do NC programu je uveden v navazující části. Dokument je zpracovaný formou tutoriálu a složí zároveň jako zadání pro skupinu žáků. Předpokládá se základní znalost rozhraní systému SURFCAM. 1

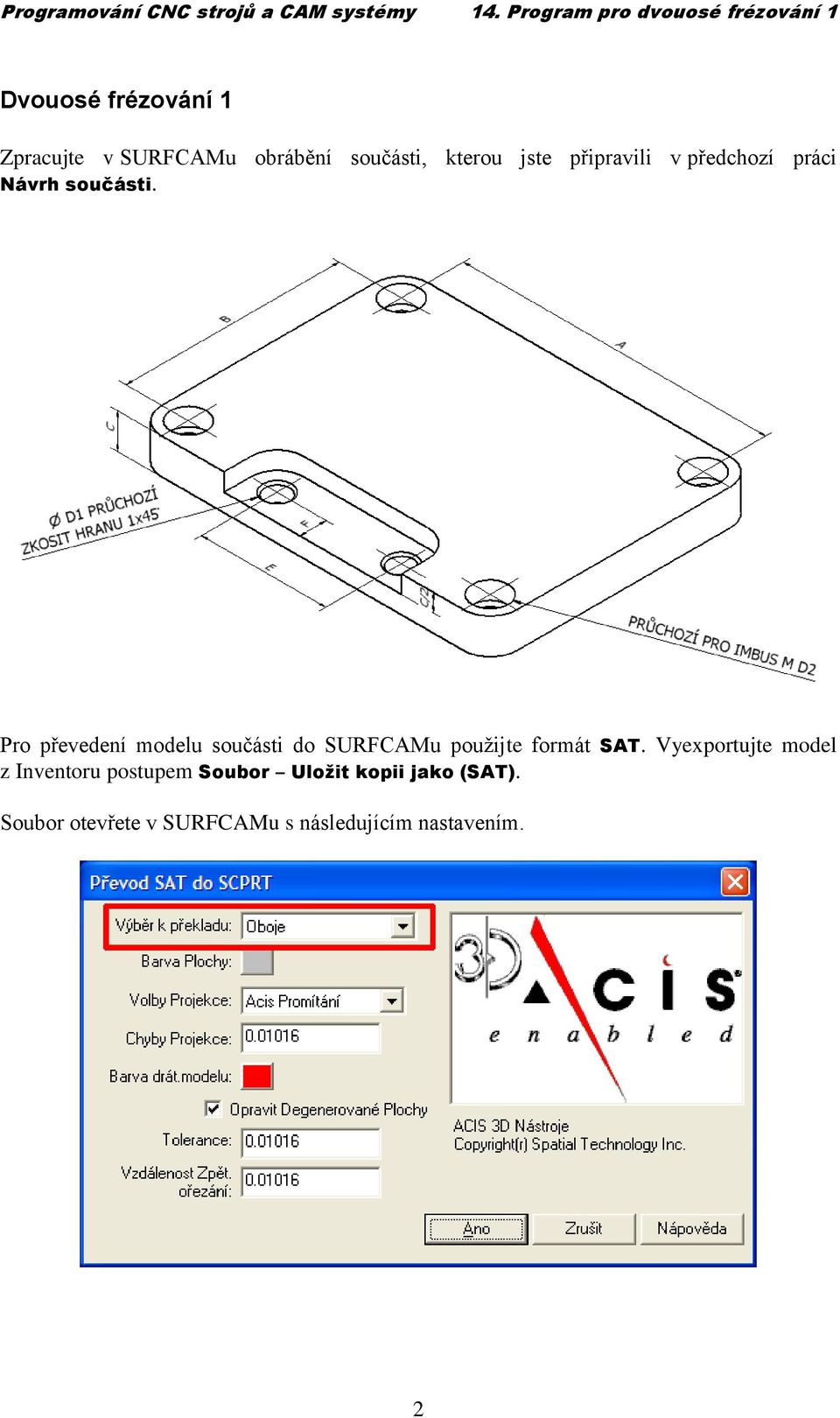

2 Dvouosé frézování 1 Zpracujte v SURFCAMu obrábění součásti, kterou jste připravili v předchozí práci Návrh součásti. Pro převedení modelu součásti do SURFCAMu použijte formát SAT. Vyexportujte model z Inventoru postupem Soubor Uložit kopii jako (SAT). Soubor otevřete v SURFCAMu s následujícím nastavením. 2

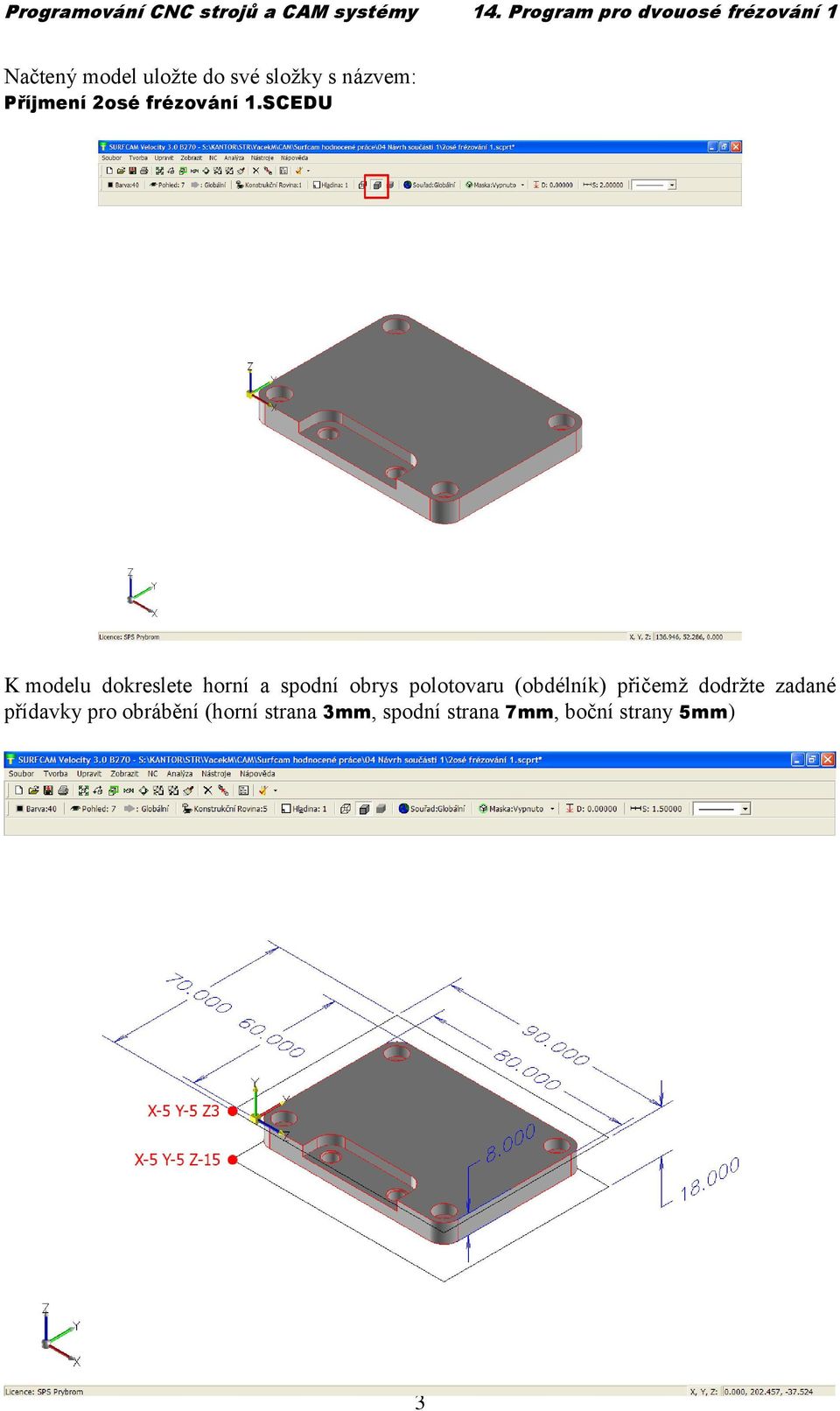

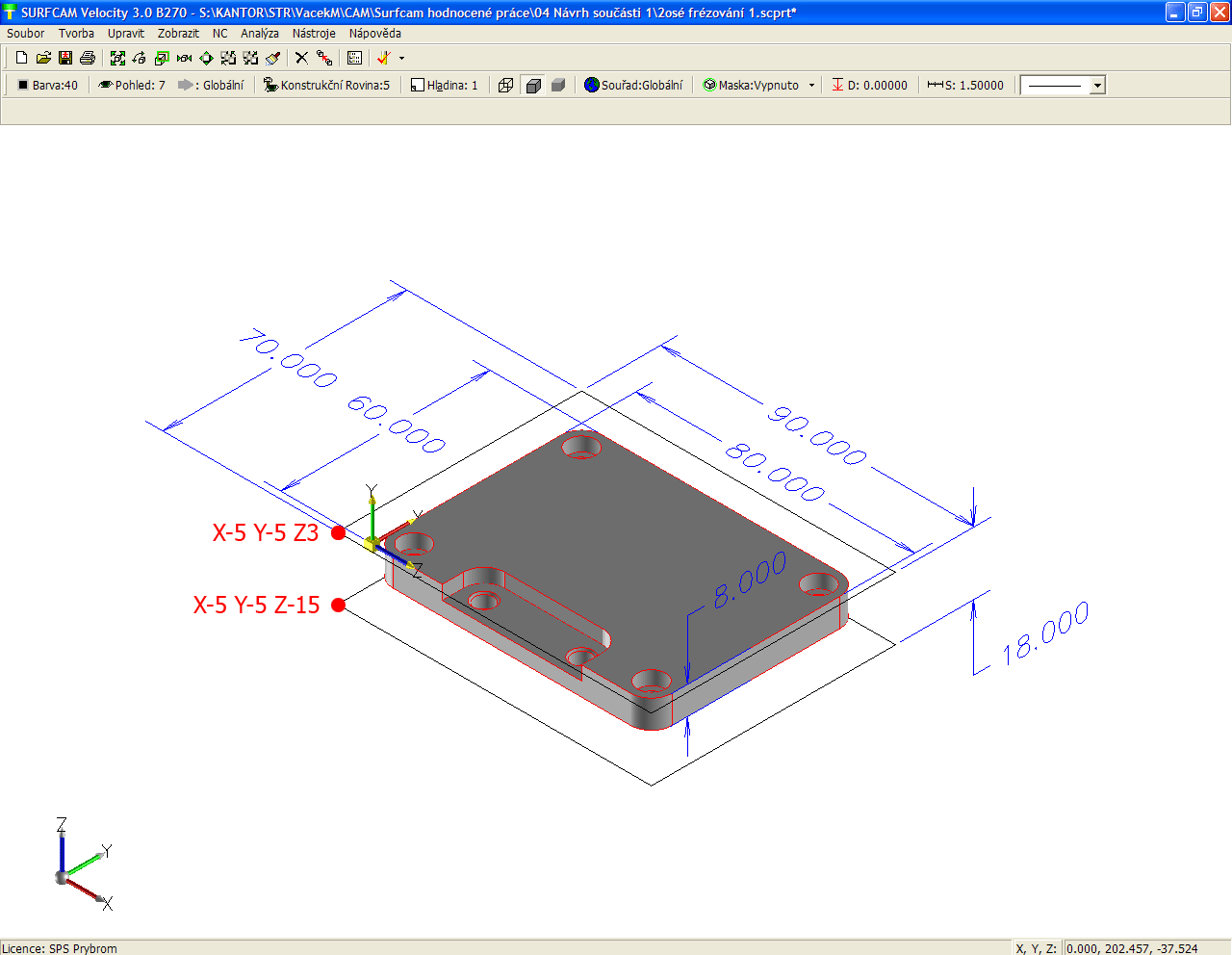

3 Načtený model uložte do své složky s názvem: Příjmení 2osé frézování 1.SCEDU K modelu dokreslete horní a spodní obrys polotovaru (obdélník) přičemž dodržte zadané přídavky pro obrábění (horní strana 3mm, spodní strana 7mm, boční strany 5mm) 3

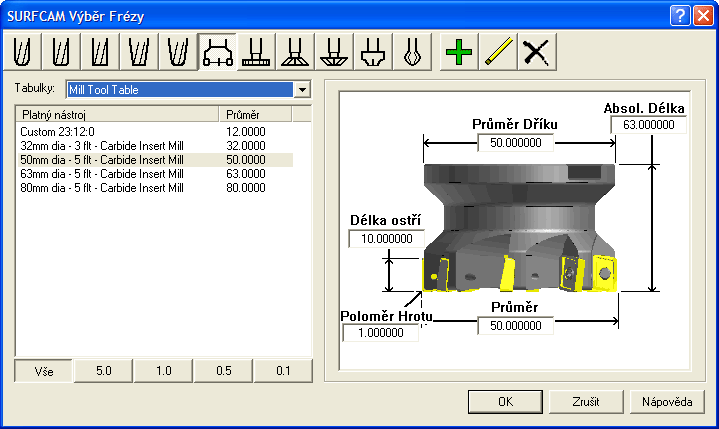

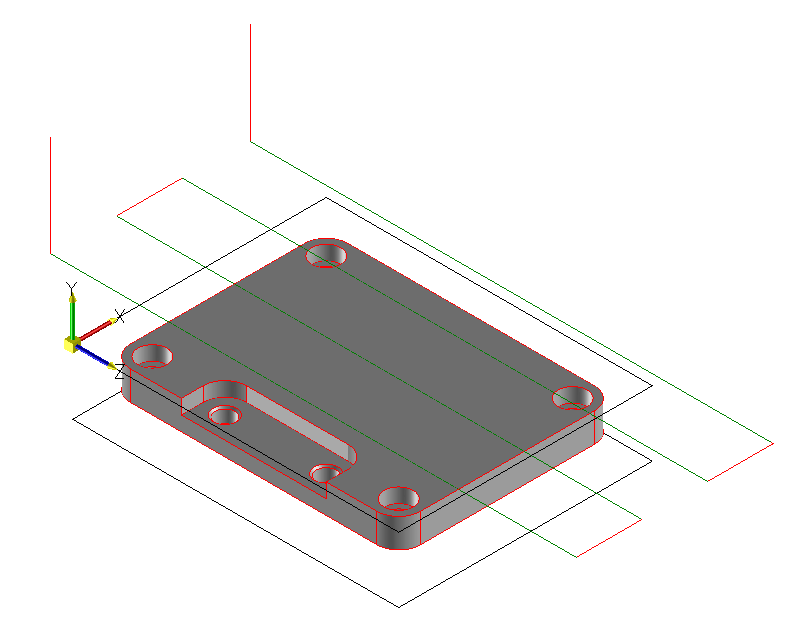

4 Počátek souřadnic přesuňte z rohu modelu do vhodnější polohy na roh polotovaru. Přesunutí proveďte způsobem Transformovat Posunout Pozice. Zarovnání horní plochy materiálu Zvolte operaci NC 2osé Zarovnat a vyberte způsobem Řetězec horní obrys polotovaru. Zarovnání proveďte frézovací hlavou vhodného průměru. Řeznou rychlost zvolte 100 m/min a posuv 0,05 mm/zub. 4

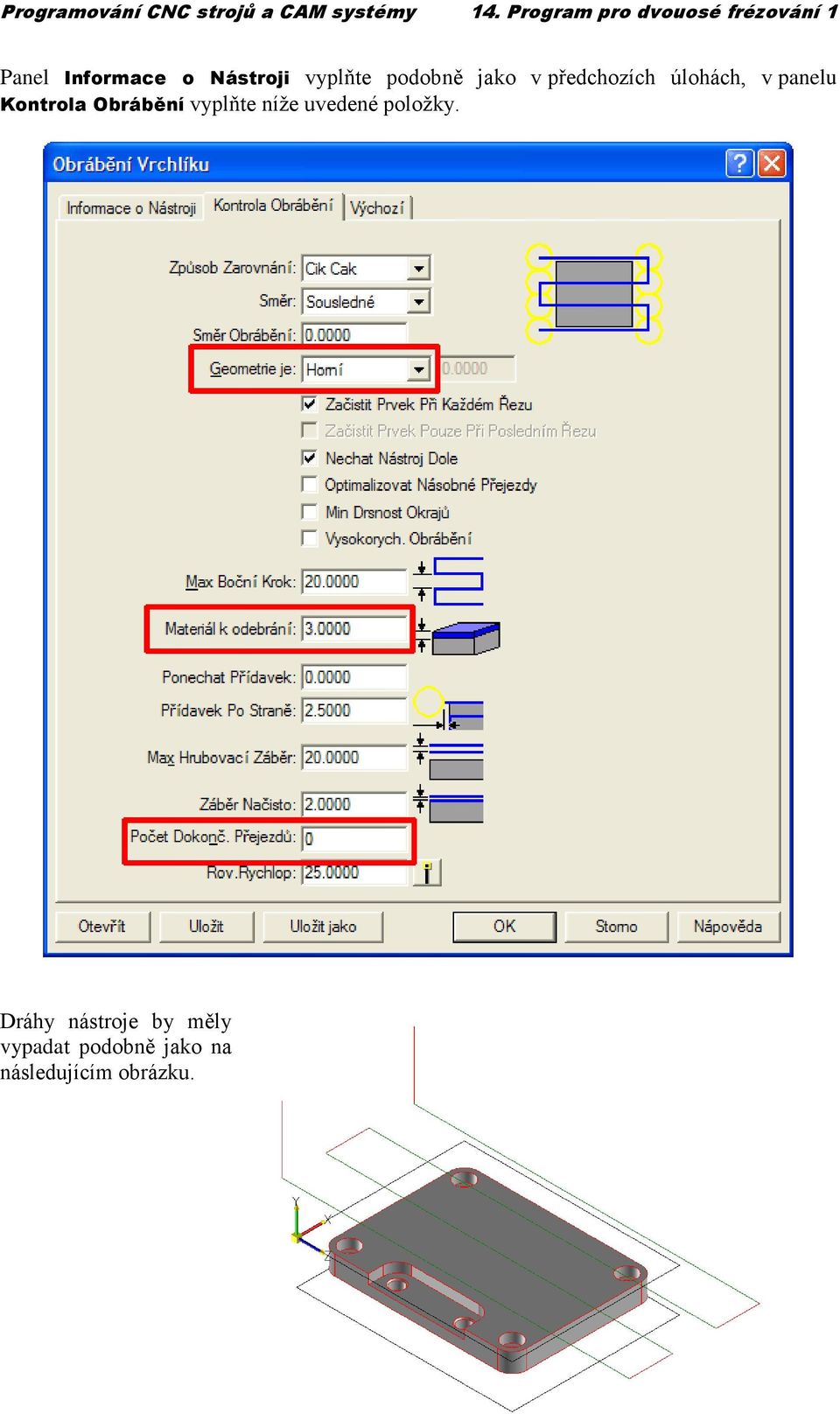

5 Panel Informace o Nástroji vyplňte podobně jako v předchozích úlohách, v panelu Kontrola Obrábění vyplňte níže uvedené položky. Dráhy nástroje by měly vypadat podobně jako na následujícím obrázku. 5

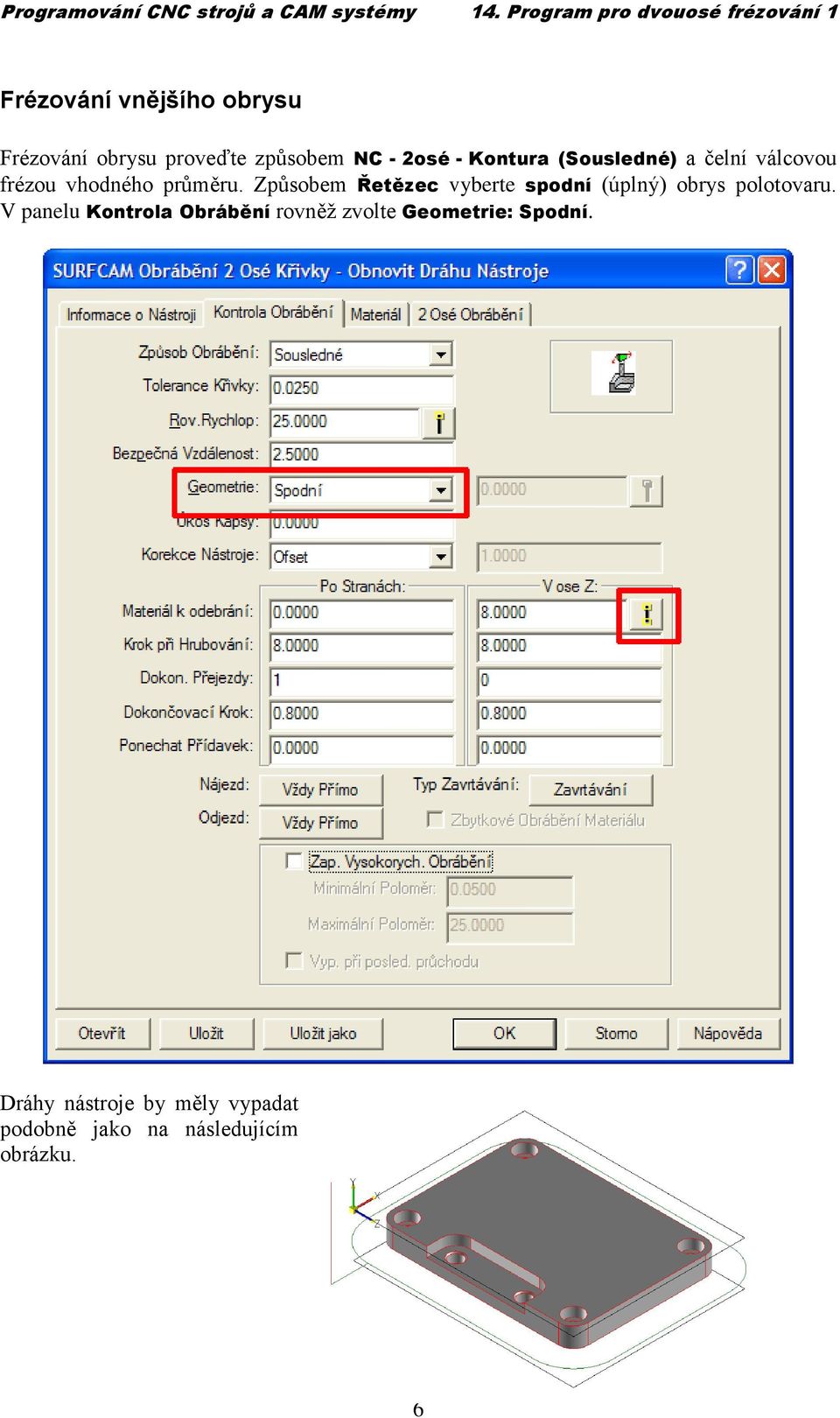

6 Frézování vnějšího obrysu Frézování obrysu proveďte způsobem NC - 2osé - Kontura (Sousledné) a čelní válcovou frézou vhodného průměru. Způsobem Řetězec vyberte spodní (úplný) obrys polotovaru. V panelu Kontrola Obrábění rovněž zvolte Geometrie: Spodní. Dráhy nástroje by měly vypadat podobně jako na následujícím obrázku. 6

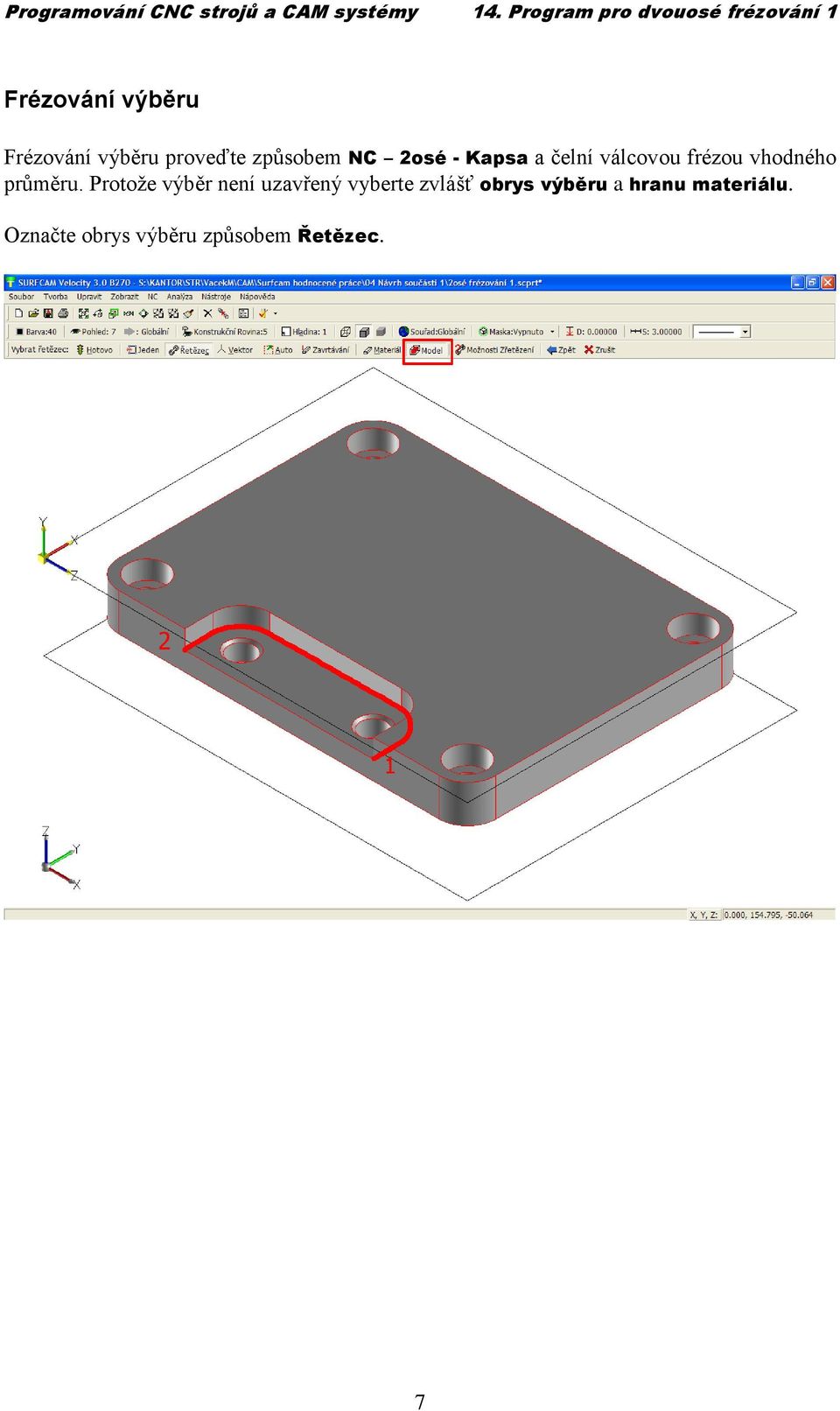

7 Frézování výběru Frézování výběru proveďte způsobem NC 2osé - Kapsa a čelní válcovou frézou vhodného průměru. Protože výběr není uzavřený vyberte zvlášť obrys výběru a hranu materiálu. Označte obrys výběru způsobem Řetězec. 7

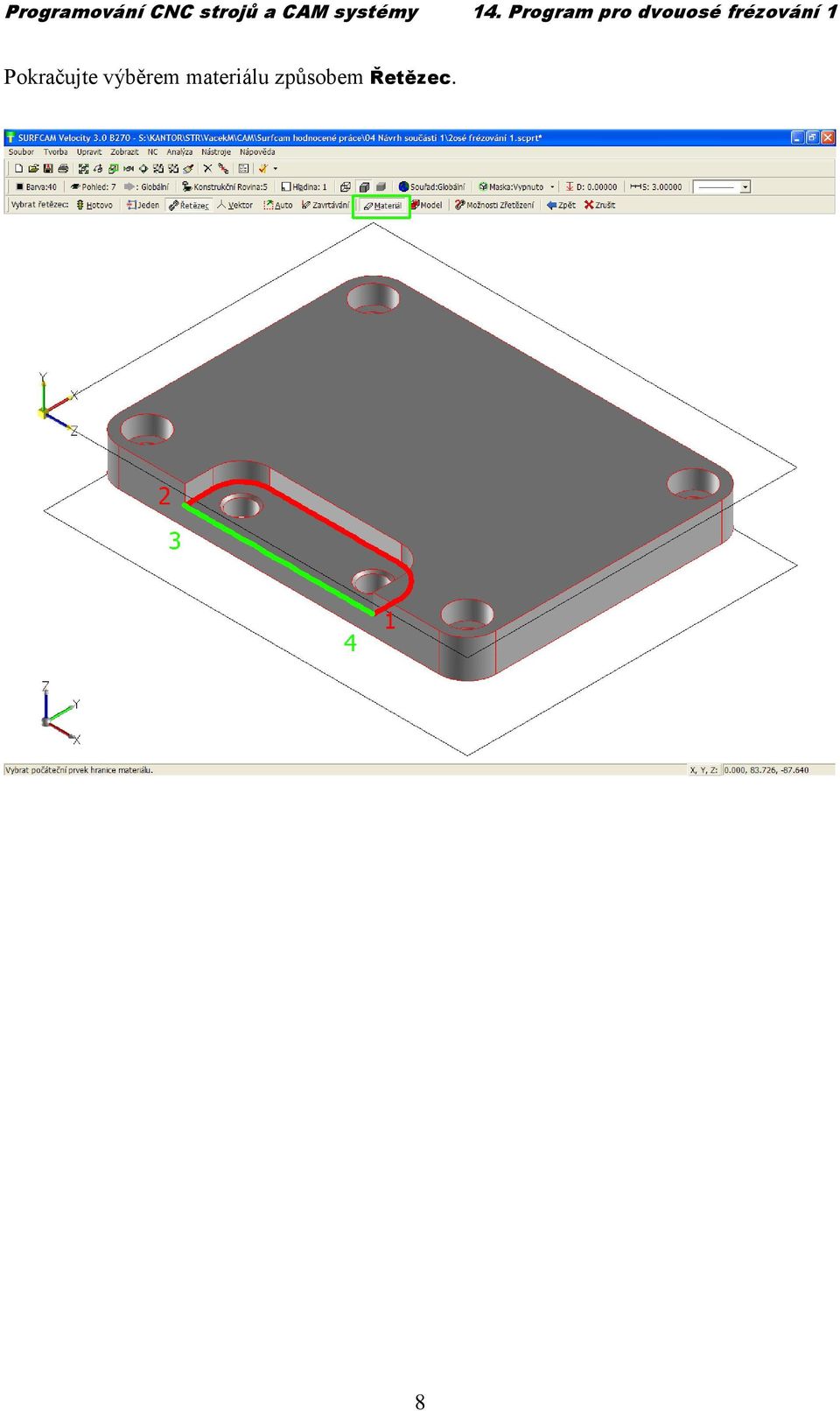

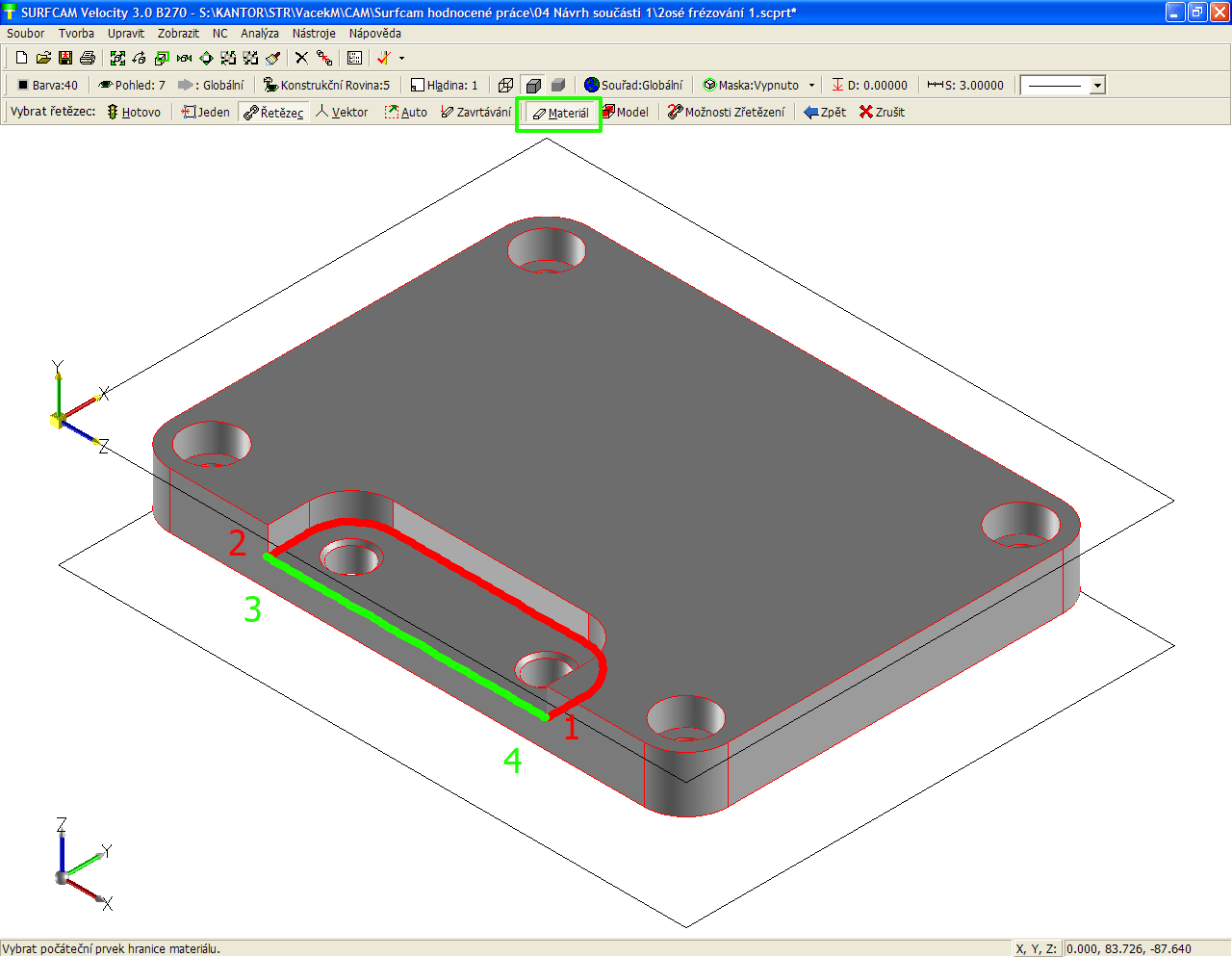

8 Pokračujte výběrem materiálu způsobem Řetězec. 8

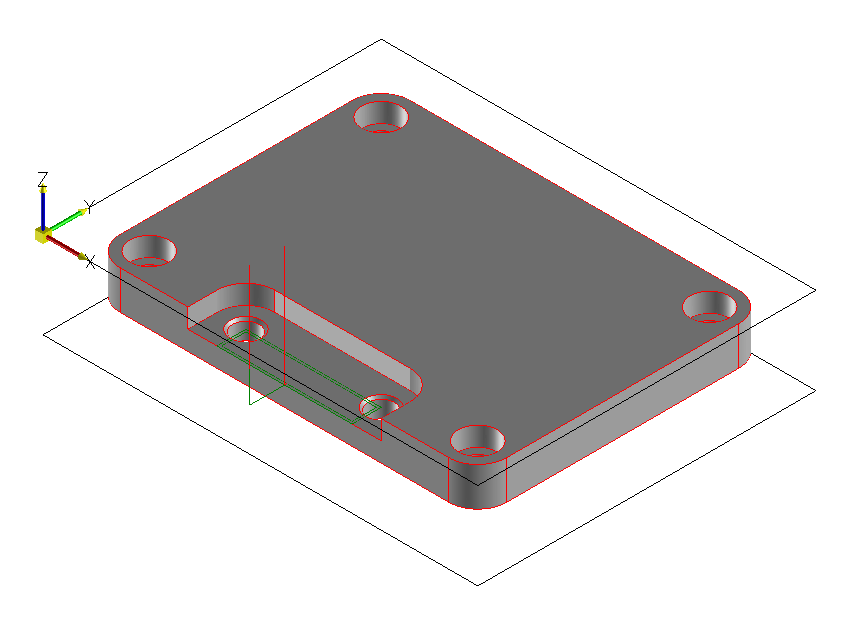

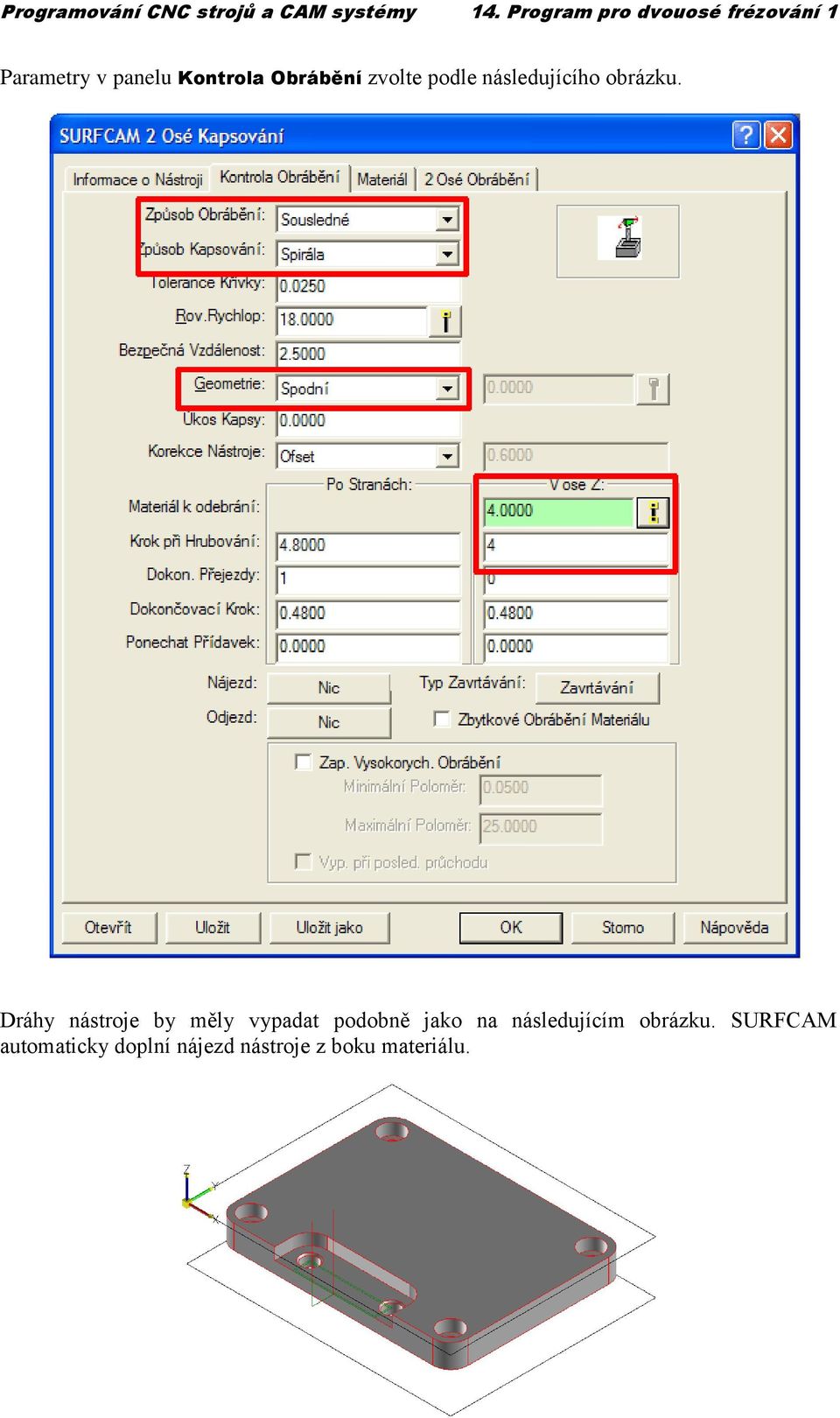

9 Parametry v panelu Kontrola Obrábění zvolte podle následujícího obrázku. Dráhy nástroje by měly vypadat podobně jako na následujícím obrázku. SURFCAM automaticky doplní nájezd nástroje z boku materiálu. 9

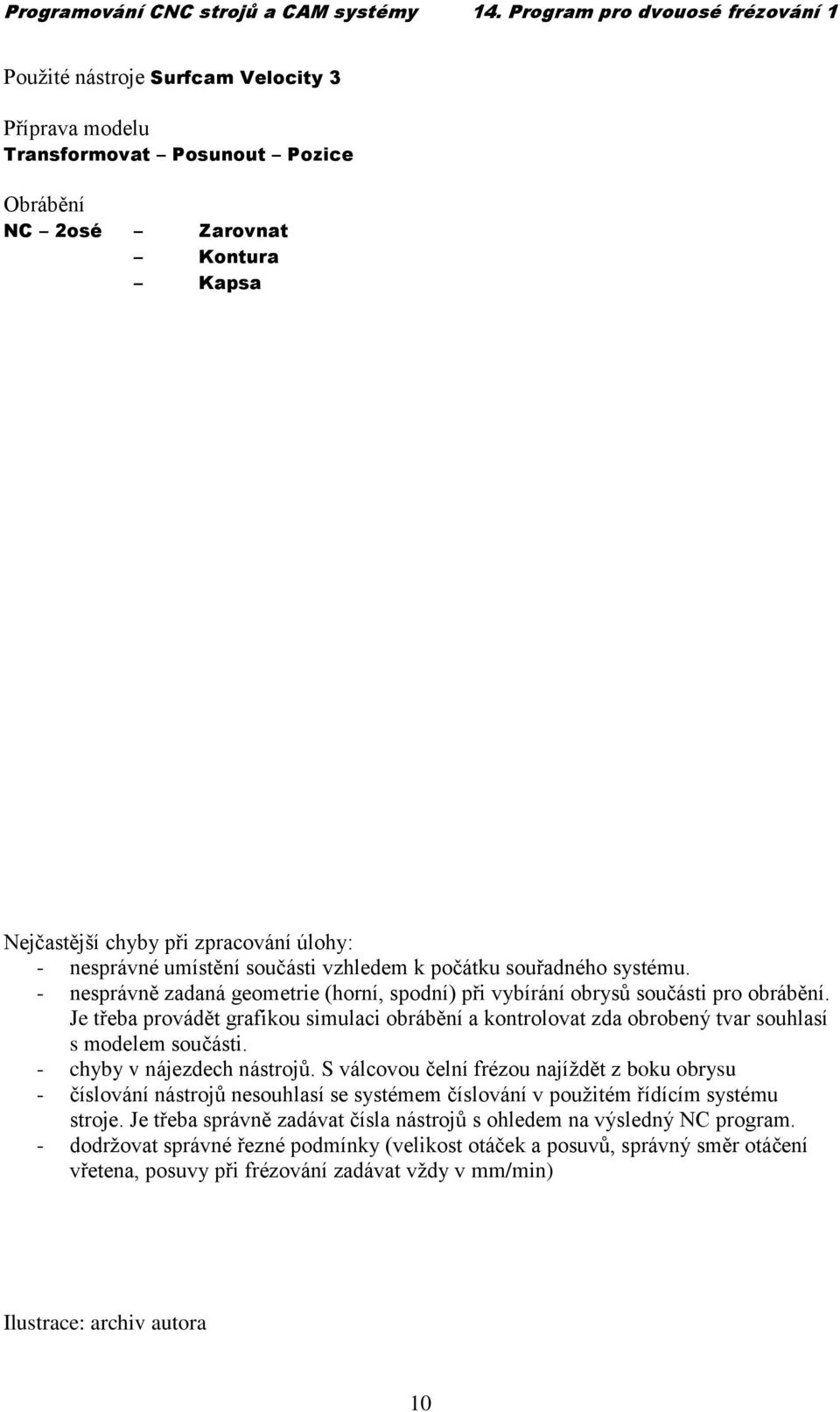

10 Použité nástroje Surfcam Velocity 3 Příprava modelu Transformovat Posunout Pozice Obrábění NC 2osé Zarovnat Kontura Kapsa Nejčastější chyby při zpracování úlohy: - nesprávné umístění součásti vzhledem k počátku souřadného systému. - nesprávně zadaná geometrie (horní, spodní) při vybírání obrysů součásti pro obrábění. Je třeba provádět grafikou simulaci obrábění a kontrolovat zda obrobený tvar souhlasí s modelem součásti. - chyby v nájezdech nástrojů. S válcovou čelní frézou najíždět z boku obrysu - číslování nástrojů nesouhlasí se systémem číslování v použitém řídícím systému stroje. Je třeba správně zadávat čísla nástrojů s ohledem na výsledný NC program. - dodržovat správné řezné podmínky (velikost otáček a posuvů, správný směr otáčení vřetena, posuvy při frézování zadávat vždy v mm/min) Ilustrace: archiv autora 10
