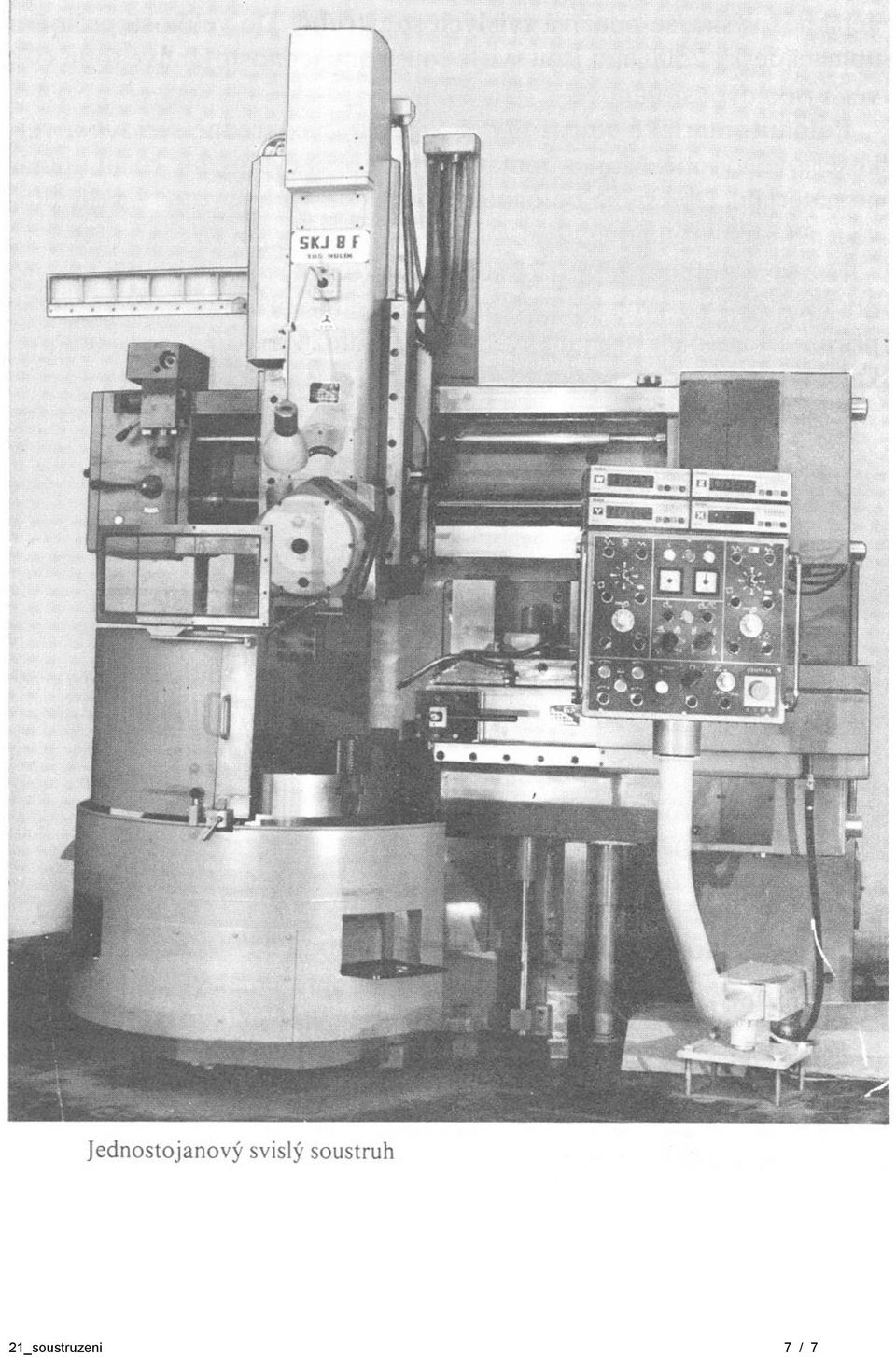

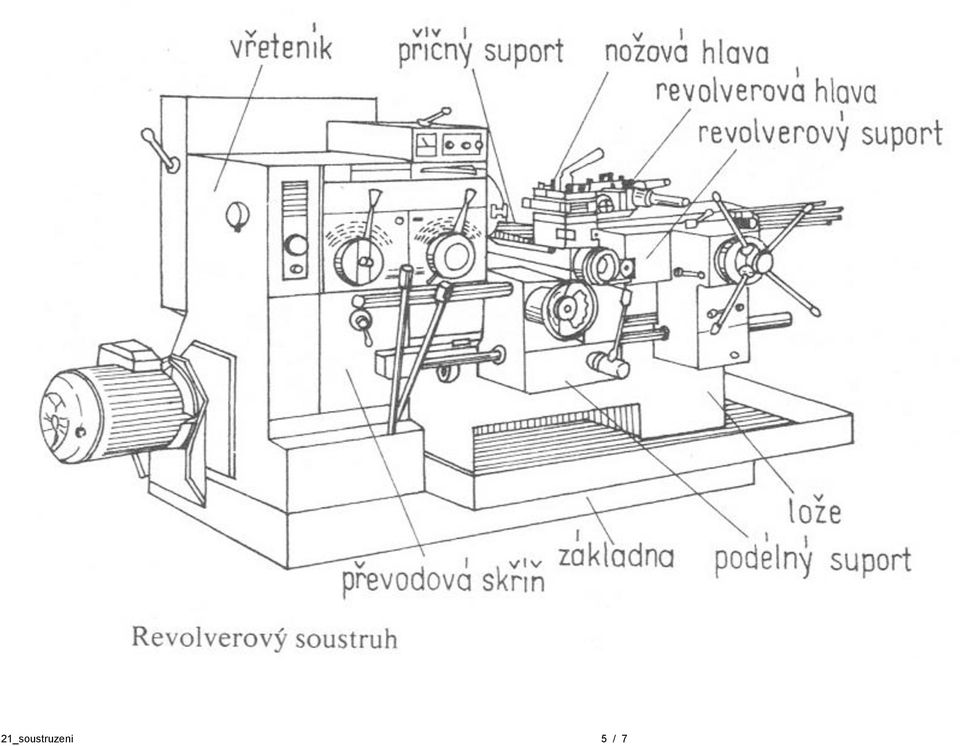

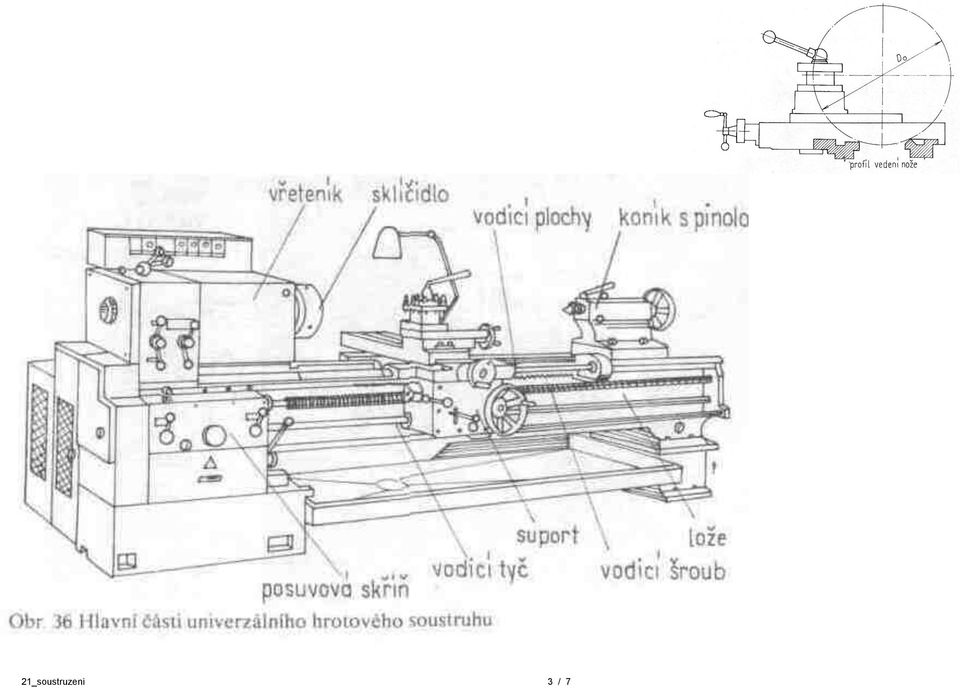

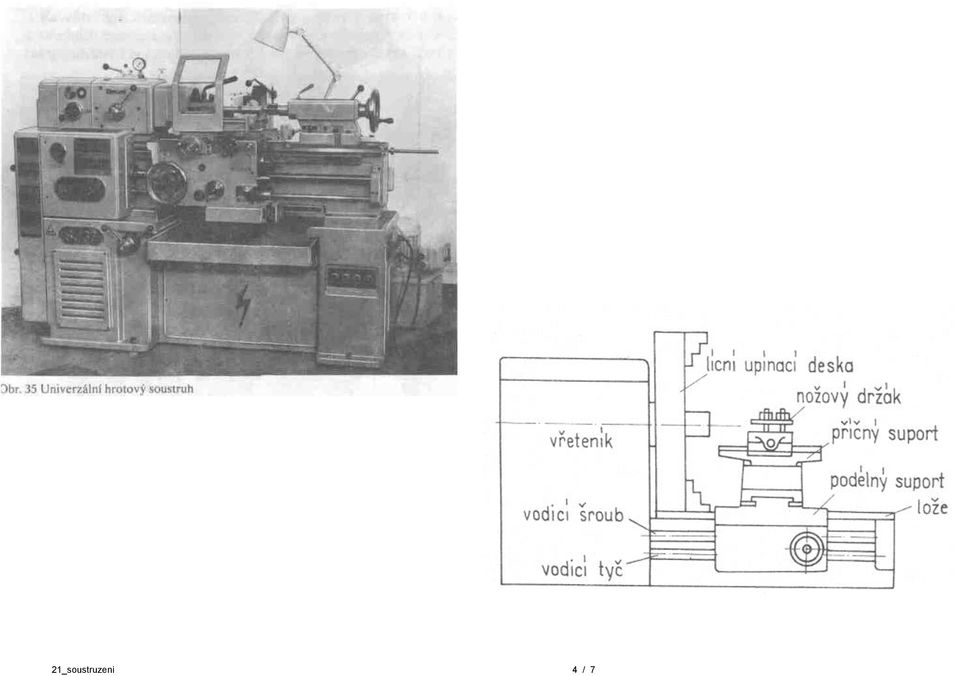

1 SOUSTRUHY (druhy, konstrukce, princip činnosti, použití) Rámcově soustruhy rozdělujeme na : hrotové, čelní, revolverové, svislé, poloautomatické, automatické, číslicově řízené (CNC). HROTOVÉ SOUSTRUHY určeny k obrábění rotačních ploch obrobků upnutých ve : hrotech, sklíčidle, na trnech, upínací desce apod. mají velký rozsah otáček i posuvů, jsou vybaveny vodicím šroubem, který umožňuje řezat závity. Poznámka : Hrotovým soustruhům bez vodícího šroubu a s menším rozsahem otáček říkáme produkční. Základními konstrukčními skupinami hrotových soustruhů jsou : lože, vřeteník, suport, koník, vřeteníková a posuvová převodovka Velikost hrotových soustruhů je dána oběžným průměrem D o nad ložem a největší vzdáleností h ČELNÍ SOUSTRUHY slouží k obrábění obrobků velkých průměrů a malé délky. REVOLVEROVÉ SOUSTRUHY Jsou určeny k obrábění malých a středních součástí, vyráběných v menších a středních sériích. Charakteristickou částí těchto soustruhů je revolverová hlava. Podle polohy osy otáčení revolverové hlavy rozeznáváme revolverové soustruhy : se svislou osou otáčení revolverové hlavy, s vodorovnou osou otáčení revolverové hlavy SVISLÉ SOUSTRUHY Určeny pro obrábění rozměrných a těžkých obrobků, jejichž průměr je větší než výška. Do velikosti průměru upínací desky mm jsou svislé soustruhy : jednostojanové, dvoustojanové. POLOAUTOMATICKÉ SOUSTRUHY uplatňují se ve středně sériové a velkosériové výrobě, mají automatický pracovní cyklus, ale ruční upínání materiálu. dělí se na poloautomatické soustruhy : 21_soustruzeni 1 / 7

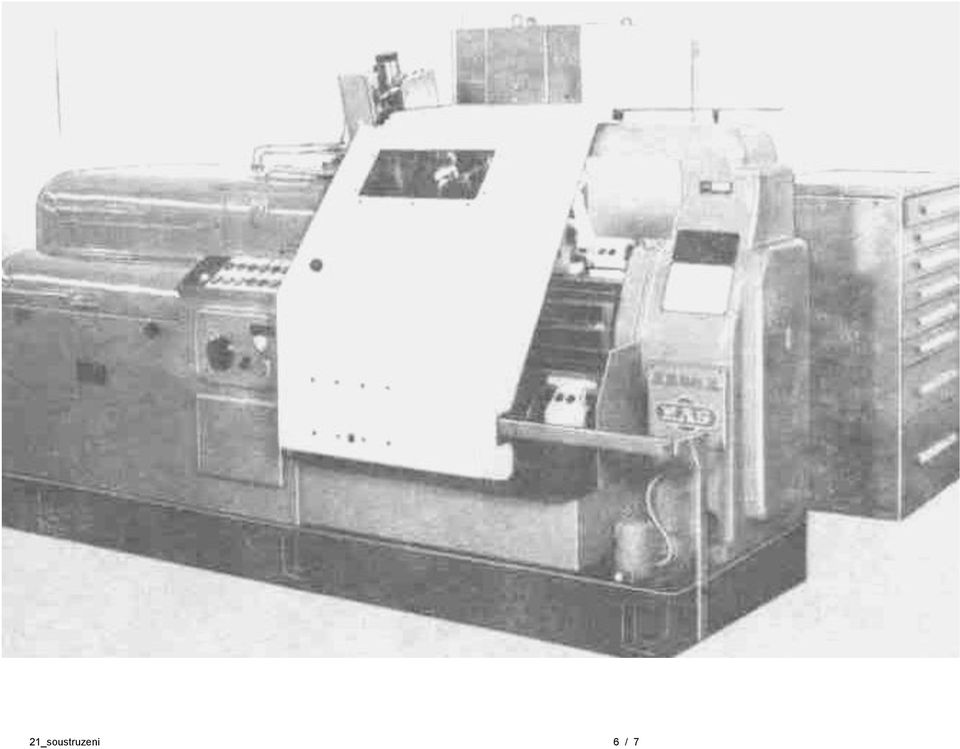

2 hrotové, sklíčidlové několikavřetenové. HROTOVÉ POLOAUTOMATICKÉ SOUSTRUHY, o jsou vhodné jak pro obrábění hřídelových součástí mezi hroty, tak pro obrábění krátkých přírubových součástí upínaných ve sklíčidle, o mají dva až tři suporty, které se mohou pohybovat současně. SKLÍČIDLOVÉ POLOAUTOMATICKÉ SOUSTRUHY, o jsou určeny k obrábění přírubových součástí, upínaných letmo ve sklíčidle, o jsou vybaveny programovým řízením. NĚKOLIKAVŘETENOVÉ POLOAUTOMATICKÉ SOUSTRUHY, o slouží k sériové a hromadné výrobě strojních součástí z kusových polotovarů, výkovků, odlitků, výlisků apod, o podle počtu vřeten jsou 4 až 6 vřetenové. 1.1 AUTOMATICKÉ SOUSTRUHY charakteristickým znakem je samočinné opakování pracovního cyklu po obrobení jedné součásti, uplatňují se ve velkosériové a hromadné výrobě, výchozím materiálem pro obrábění na automatických soustruzích je zpravidla tyčový materiál, jehož obrábění včetně podávání a upínání probíhá automaticky, podle použitého systému automatizace se dělí na soustruhy : křivkové pracovní cyklus nástroje řízen křivkovými bubny a vačkami, bezkřivkové celý pracovní cyklus řízen pomocí narážek, podle počtu pracovních vřeten se soustruhy rozdělují na : jednovřetenové několikavřetenové - jednovřetenové automaty se dále dělí na zapichovací a revolverové. SOUSTRUŽENÍ Strojní třískové obrábění jednobřitovým nástrojem soustružnickým nožem. Soustružením zhotovujeme (obvykle) součásti kruhového průřezu. PRACOVNÍ POHYBY NÁSTROJE A OBROBKU Z důvodu uskutečnění procesu řezání musí dojít k relativnímu pohybu mezi obrobkem a řezným nástrojem. Řezný pohyb se skládá z : hlavního řezného pohybu vedlejšího řezného pohybu posuv podélný posuv příčný vedlejšího řezného pohybu rotační (otáčivý) pohyb obrobku, totožný s pohybem vřetene určený jeho otáčkami n [ot.min -1 ]. posuvu s, pohyb je vykonáván nástrojem, posuv je délka dráhy nástroje za jednu otáčku obrobku [mm.ot -1 ] : (ve směru osy obrobku) (kolmý na osu obrobku) přísuvu s p, pohyb vykonáván nástrojem v době klidu hlavního řezného pohybu, pomocí přísuvu se nastavuje hloubka řezu h [mm] slouží k odebrání výkresem stanoveného přídavku. V případě obrábění obecných tvarových ploch se dějí současně oba vedlejší řezné pohyby. Řezný pohyb se hodnotí velikostí řezné rychlosti v :.d.n 0 - v [m.min 1 ] 1000 n o. otáčky vřetena soustruhu [ot.min -1 ] Poznámka : Z daného vztahu lze vypočítat otáčky vřetena soustruhu n 0, následně se provede zaokrouhlení na otáčky stanovené otáčkovou řadou a nastavit na soustruhu. 21_soustruzeni 2 / 7

3 21_soustruzeni 3 / 7

4 21_soustruzeni 4 / 7

5 21_soustruzeni 5 / 7

6 21_soustruzeni 6 / 7

7 21_soustruzeni 7 / 7
