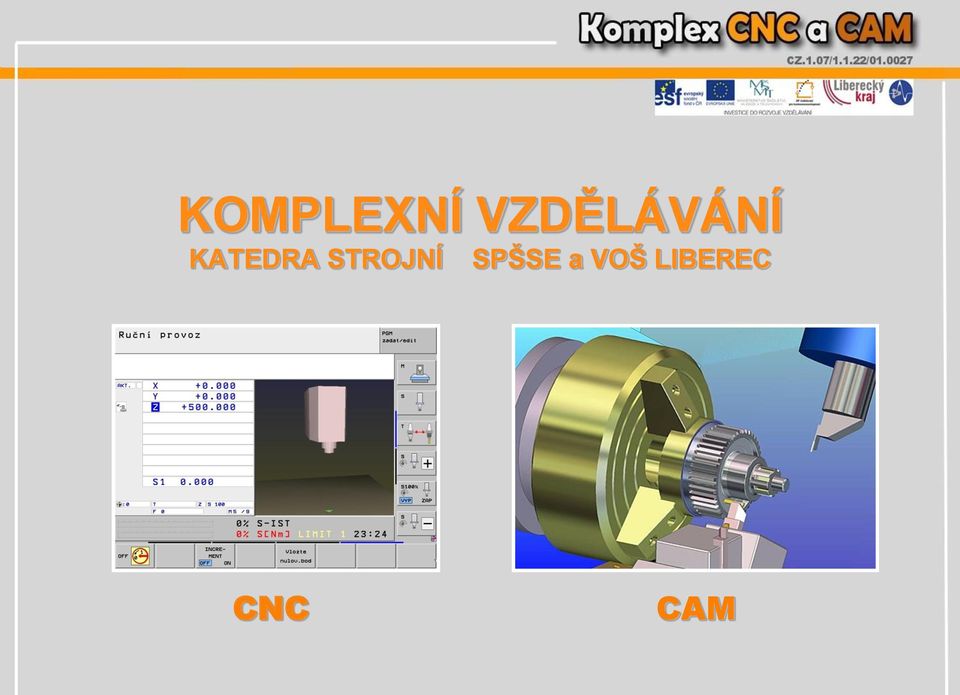

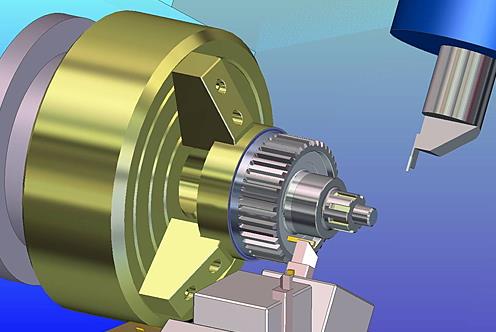

1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 CNC frézování Heidenhain Kapitola 1 - Základy ISO kódu, kompenzace rádiusu frézy a struktura zápisu NC kódu. Kapitola 2 - Seznámení s prostředím řídícího systému Heidenhain. Kapitola 3 - Heidenhain úvod do popisného dialogu, ukázka a rozbor programu. Kapitola 4 - Obrábění kontury v popisném dialogu. Kapitola 5 - Kapsování a vrtání děr v popisném dialogu. Kapitola 6 - Heidenhain úvod do Smart.NC Kapitola 7 - Obrábění kontury a simulace obrábění ve Smart.NC. Kapitola 8 - Kruhová a obdélníková kapsa, vrtání děr pomocí pole ve Smart.NC. Kapitola 9 - ISO programování v prostředí Heidenhain. Kapitola 10 - Programování kontur a kapsování pomocí ISO kódu v systému Heidenhain. Kapitola 11 - Mazání u CNC strojů, použité kapaliny. (ŽP) Kapitola 12 - Závislost spotřeby el. energie na volbě velikosti třísky a velikosti posuvu a otáček u CNC strojů. (ŽP)

3 KAPITOLA 2 Seznámení s prostředím řídícího systému Heidenhain Spuštění SW Heidenhain a základní nastavení virtuální klávesnice a zobrazení Popis virtuální klávesnice Rozdělení zobrazovací obrazovky Základní nastavení systému Heidenhain Program manažer a vytvoření nového souboru

4 Spuštění SW Heidenhain a základní nastavení virtuální klávesnice a zobrazení

5 Spuštění SW Heidenhain, přes nabídku START Možnosti spuštění: přes nabídku Start ikonou na ploše ikonou v nabídce rychlého spuštění

6 Základní nastavení virtuální klávesnice a zobrazení (itnc Control Panel) 1/2 Po spuštění SW se automaticky spustí itnc Control Panel, kde se provádí základní nastavení SW. Nastavení se provádí pouze při prvním spuštění.

7 Základní nastavení virtuální klávesnice a zobrazení (doporučené nastavení) 2/2 Nastavení rozlišení SW a to, zda bude spouštěn v okně či na celou obrazovku V případě, že je systém instalován přímo na CNC stroji, či je k němu připojen ovládací panel, je vhodné zapnout US / itnc Keyboard. Pokud se zvolí volna Local PC-Keyboard, použije se nastavení klávesnice z MS Windows. Pro Virtuální klávesnici musí být zaškrtnuto Lunch keypad at startup

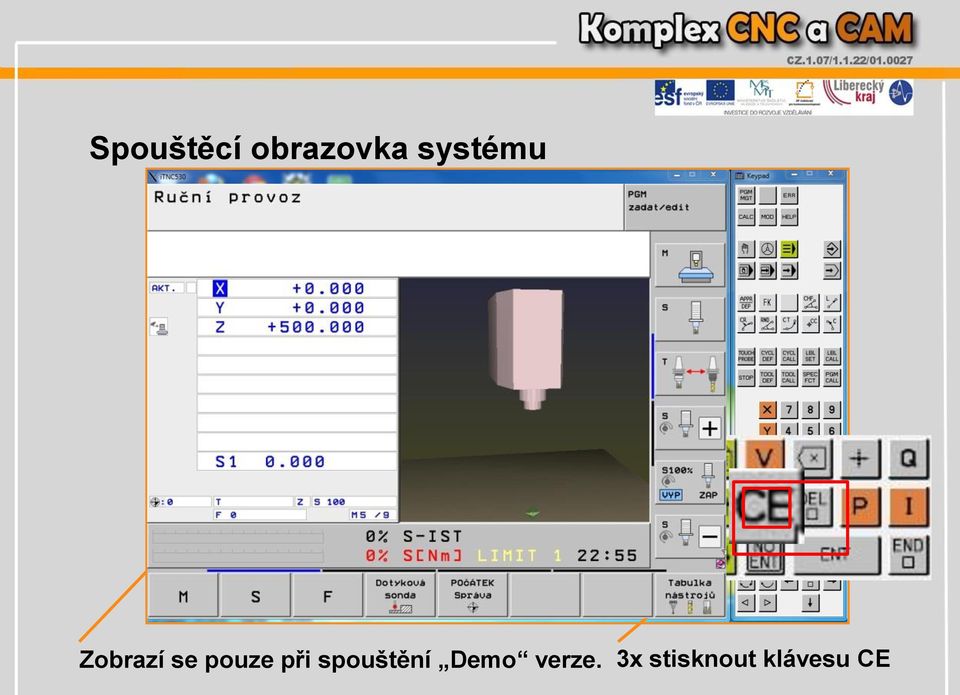

8 Spouštěcí obrazovka systému Zobrazí se pouze při spouštění Demo verze. 3x stisknout klávesu CE

9 Popis virtuální klávesnice Virtuální klávesnice má stejný popis jako popis ovládacího panelu.

10 Virtuální klávesnice Správa programů/souborů, funkce TNC Ovládací prvky zobrazovací jednotky Programování dráhových pohybů Zadávání souřadných os a čísel, editace Cykly, podprogramy, nástroje,... Volba programovacích provozních režimů Volba provozních režimů stroje SmarT.NC, vyhledávání

11 Správa programů/souborů, funkce TNC Volba a mazání programů/souborů Externí přenos dat Zobrazit všechna stávající chybová hlášení Zobrazit kalkulátor Volba funkce nastavení Zobrazení nápovědy

12 Ovládací prvky zobrazovací jednotky a vyhledávání Přepínání lišt softwarových kláves Zobrazit všechna stávající chybová hlášení Přímá volba bloků, cyklů a parametrických funkcí, posuv světlého pole Volba rozdělení obrazovky Přepínání obrazovky mezi provozními režimy stroje a programováním

13 Programování dráhových pohybů Najetí na obrys/opuštění obrysu Volné programování obrysů Přímka Sražení rohů Kruhová dráha s poloměrem Kruhová dráha kolem středu kruhu Zaoblení rohů Střed kruhu/pól pro polární souřadnice Kruhová dráha s tangenciálním napojením

14 Zadávání souřadných os a čísel, editace Volba souřadných os, jejich zadávání do programu Zrušení zadání číselné hodnoty nebo smazání chybového hlášení TNC Přeskočení dialogových otázek a mazání slov Číslice, numerická klávesnice Q-parametrické programování Aktuální poloha, převzetí hodnot z kalkulátoru Zadání polárních či inkrementálních souřadnic Uzavření bloku, ukončení zadávání Ukončení zadání a pokračování v dialogu

15 Volba provozních a programovacích režimů Ruční (manuální) provoz Ruční kolečko Vyvolání režimu SmarT.NC Program zadat/editovat Polohování s ručním zadáváním Testování programu, simulace Provádění programu plynule, automatický režim Provádění programu po bloku

16 Cykly, podprogramy, nástroje,... Definování cyklů dotykové sondy Zadání zastavení programu do programu Definice cyklu Vyvolání cyklu Zadání podprogramů a opakování částí programů Vyvolání podprogramů a opakování částí programů Vyvolání jiného programu Vyvolání nástroje Zadání délky a rádiusu nástroje Zobrazení speciálních funkcí

17 Funkce režimu Smart.NC Zvolit další kartu ve formuláři Zvolit první zadávací políčko v předchozím rámečku Zvolit první zadávací políčko v následujícím rámečku

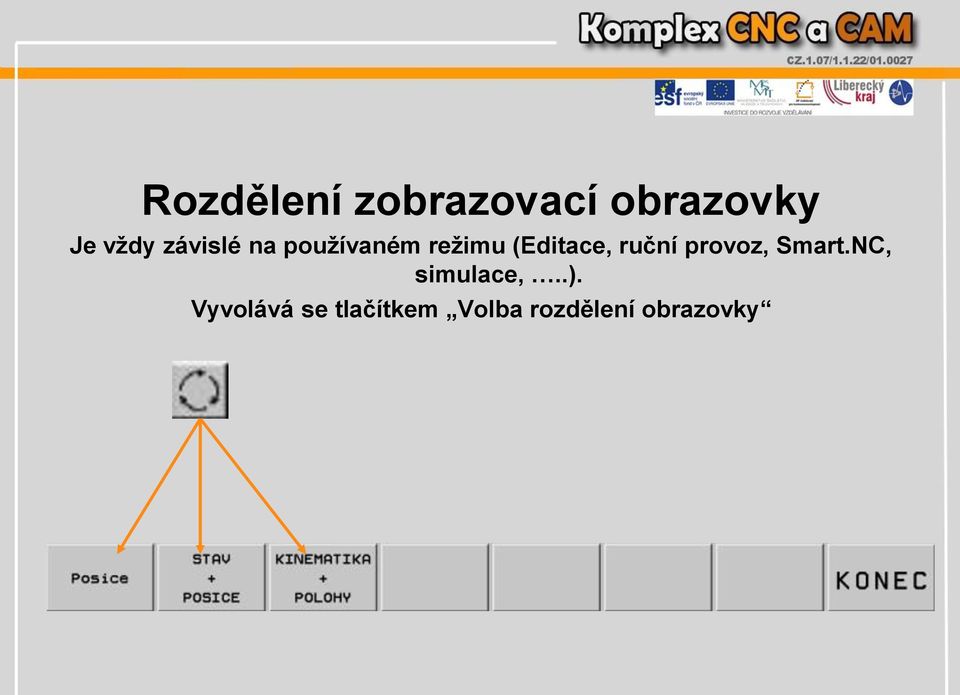

18 Rozdělení zobrazovací obrazovky Je vždy závislé na používaném režimu (Editace, ruční provoz, Smart.NC, simulace,..). Vyvolává se tlačítkem Volba rozdělení obrazovky

19 Rozdělení - Posice

20 Rozdělení Stav + Posice

21 Rozdělení Kinematika + Polohy

22 Základní nastavení systému Heidenhain Jedná se o nastavení systémových parametrů systému. Nastavení jazyka a kinematiky stroje. Nastavení se provádí v režimu Edit a dále pod položkou Volba nastavení MOD.

23 Nastavení jazyka Heslo= 123 Zadá se heslo 123 a potvrdí klávesou Enter

24 Nastavení jazyka na jazyk český Pomocí tlačítka GOTO dát vyhledat parametr 7230 a následně změnit nastavení parametrů z 0 na 2 Po změně ukončit zadávání klávesou END

25 Nastavení kinematiky stroje Heslo= kinematic Zadá se heslo kinematic a potvrdí klávesou Enter

26 Nastavení kinematiky stroje Ze seznamu se vybere odpovídající kinematika stroje. Nejběžnější je 3-axes XYZ

27 Program manažer a vytvoření nového souboru Vytváření nového souboru či editace stávajících se provádí v režimu Edit, následným stiskem tlačítka Volba a mazání programů/souborů Externí přenos dat

28 Programový manažer úprava a správa souborů Pomocí kláves F9 a F10 lze posouvat menu v rámci jedné úrovně a tím vybírat jiné volby softwarových kláves.

29 Vytvoření nového souboru 1/2 - zadání názvu DŮLEŽITÉ: VŽDY JE NUTNÉ ZADAT PŘÍPONU SOUBORU. Pro popisný dialog se jedná o příponu h např. pokus.h

30 Vytvoření nového souboru 2/2 volba jednotek

31 Nový soubor založen, automatické přepnutí do režimu Edit

32 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Radek Havlík, SPŠSE a VOŠ LIBEREC radek.havlik@pslib.cz
