N á l e z o v á z p r á v a Průzkum barevností venkovních omítkových vrstev. Zámek v Radešíně. okres Žďár nad Sázavou, kraj Vysočina

Transkript

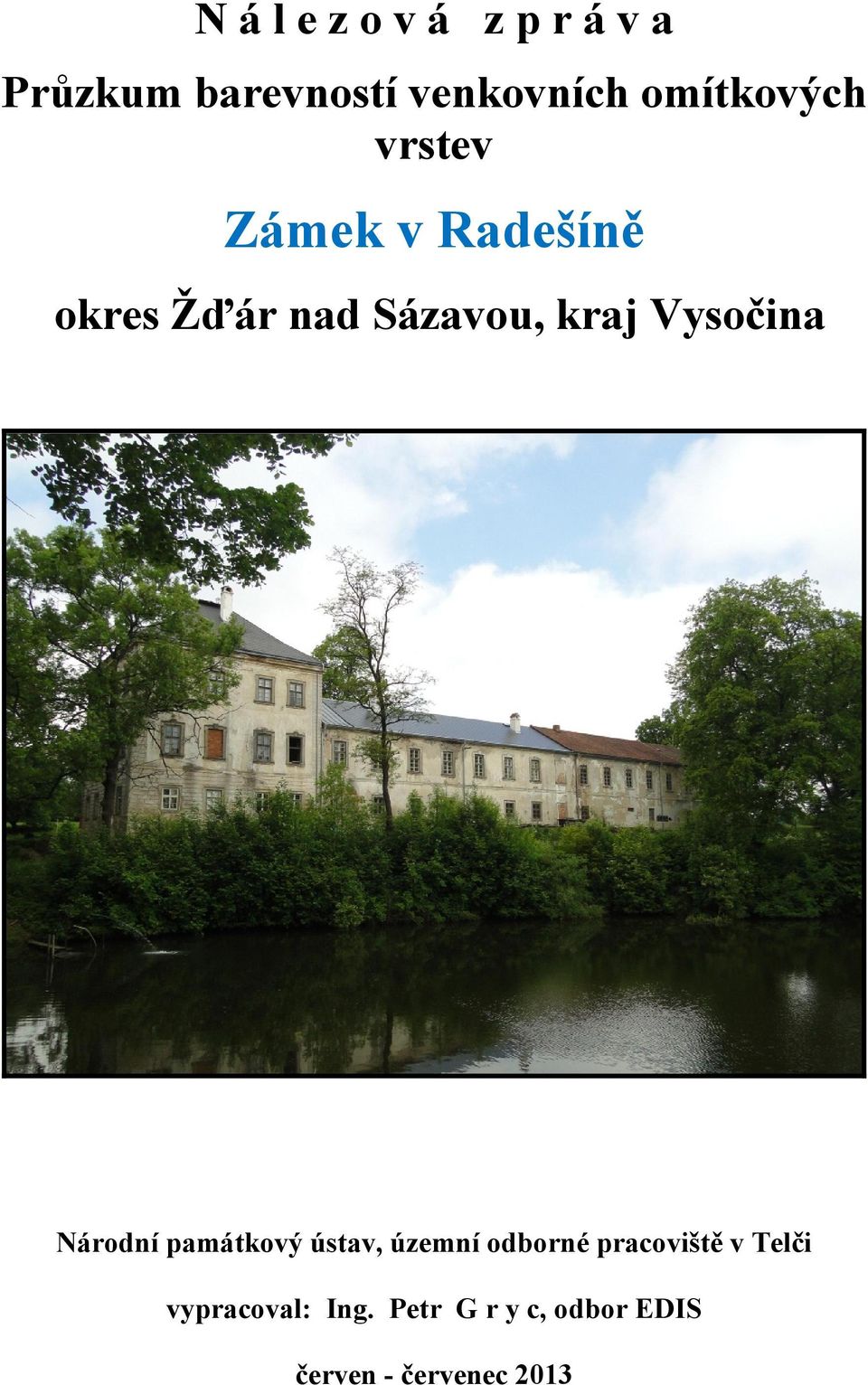

1 N á l e z o v á z p r á v a Průzkum barevností venkovních omítkových vrstev v Radešíně okres Žďár nad Sázavou, kraj Vysočina Národní památkový ústav, územní odborné pracoviště v Telči vypracoval: Ing. Petr G r y c, odbor EDIS červen - červenec 2013

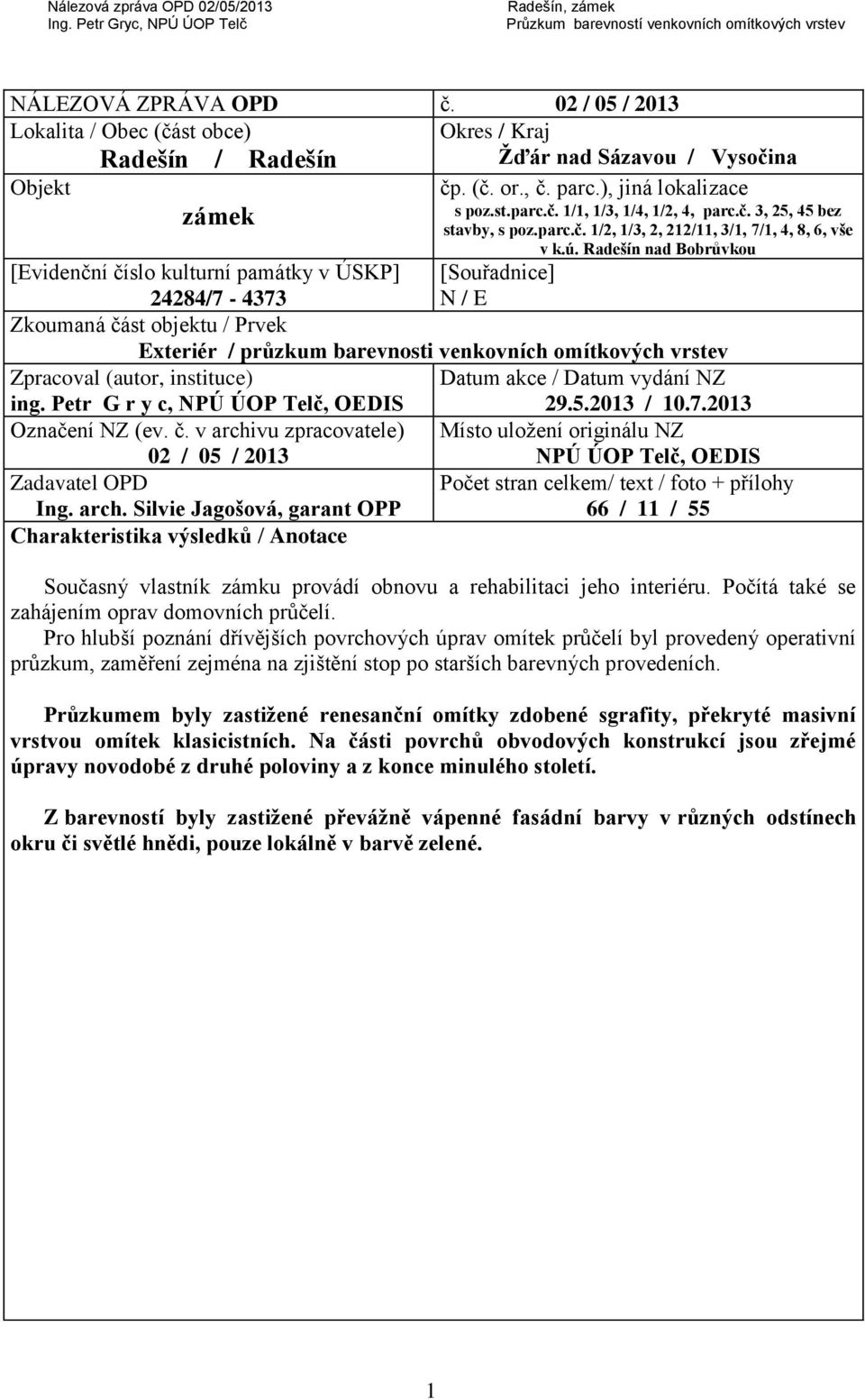

2 NÁLEZOVÁ ZPRÁVA OPD č. 02 / 05 / 2013 Žďár nad Sázavou / Vysočina zámek vše v k.ú. Radešín nad Bobrůvkou [Evidenční číslo kulturní památky v ÚSKP] 24284/ [Souřadnice] N / E Exteriér / průzkum barevnosti venkovních omítkových vrstev (autor, instituce) ing. Petr G r y c, NPÚ ÚOP Telč, OEDIS Datum akce / Datum vydání NZ / Označení NZ (ev. č. v archivu zpracovatele) Místo uložení originálu NZ 02 / 05 / 2013 Zadavatel OPD Ing. arch. Silvie Jagošová, garant OPP Charakteristika výsledků / Anotace NPÚ ÚOP Telč, OEDIS Počet stran celkem/ text / foto + přílohy 66 / 11 / 55 Současný vlastník zámku provádí obnovu a rehabilitaci jeho interiéru. Počítá také se zahájením oprav domovních průčelí. Pro hlubší poznání dřívějších povrchových úprav omítek průčelí byl provedený operativní průzkum, zaměření zejména na zjištění stop po starších barevných provedeních. Průzkumem byly zastižené renesanční omítky zdobené sgrafity, překryté masivní vrstvou omítek klasicistních. Na části povrchů obvodových konstrukcí jsou zřejmé úpravy novodobé z druhé poloviny a z konce minulého století. Z barevností byly zastižené převážně vápenné fasádní barvy v různých odstínech okru či světlé hnědi, pouze lokálně v barvě zelené. 1

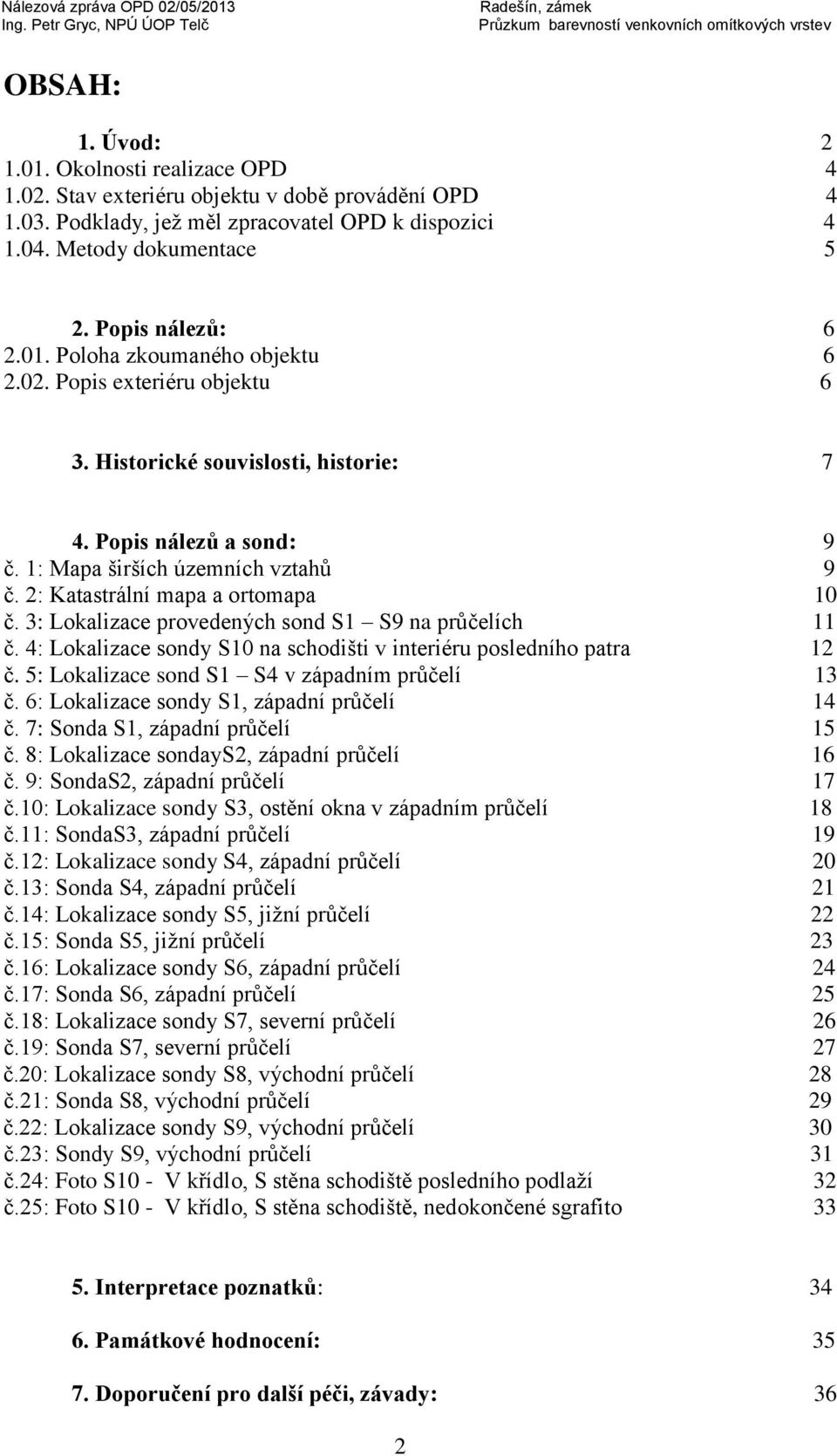

3 OBSAH: 1. Úvod: Okolnosti realizace OPD Stav exteriéru objektu v době provádění OPD Podklady, jež měl zpracovatel OPD k dispozici Metody dokumentace 5 2. Popis nálezů: Poloha zkoumaného objektu Popis exteriéru objektu 6 3. Historické souvislosti, historie: 7 4. Popis nálezů a sond: 9 č. 1: Mapa širších územních vztahů 9 č. 2: Katastrální mapa a ortomapa 10 č. 3: Lokalizace provedených sond S1 S9 na průčelích 11 č. 4: Lokalizace sondy S10 na schodišti v interiéru posledního patra 12 č. 5: Lokalizace sond S1 S4 v západním průčelí 13 č. 6: Lokalizace sondy S1, západní průčelí 14 č. 7: Sonda S1, západní průčelí 15 č. 8: Lokalizace sondays2, západní průčelí 16 č. 9: SondaS2, západní průčelí 17 č.10: Lokalizace sondy S3, ostění okna v západním průčelí 18 č.11: SondaS3, západní průčelí 19 č.12: Lokalizace sondy S4, západní průčelí 20 č.13: Sonda S4, západní průčelí 21 č.14: Lokalizace sondy S5, jižní průčelí 22 č.15: Sonda S5, jižní průčelí 23 č.16: Lokalizace sondy S6, západní průčelí 24 č.17: Sonda S6, západní průčelí 25 č.18: Lokalizace sondy S7, severní průčelí 26 č.19: Sonda S7, severní průčelí 27 č.20: Lokalizace sondy S8, východní průčelí 28 č.21: Sonda S8, východní průčelí 29 č.22: Lokalizace sondy S9, východní průčelí 30 č.23: Sondy S9, východní průčelí 31 č.24: Foto S10 - V křídlo, S stěna schodiště posledního podlaží 32 č.25: Foto S10 - V křídlo, S stěna schodiště, nedokončené sgrafito Interpretace poznatků: Památkové hodnocení: Doporučení pro další péči, závady: 36 2

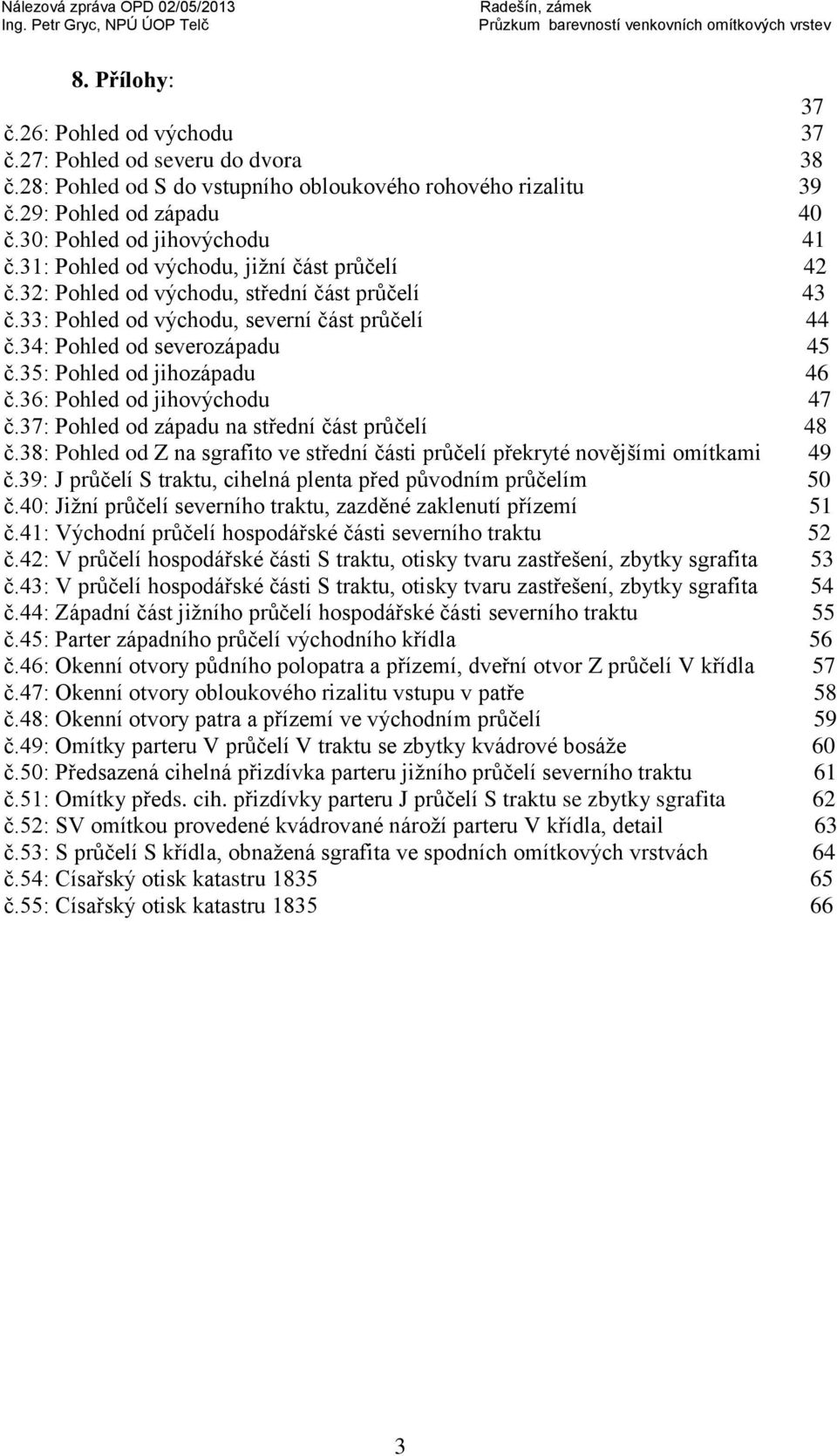

4 8. Přílohy: 37 č.26: Pohled od východu 37 č.27: Pohled od severu do dvora 38 č.28: Pohled od S do vstupního obloukového rohového rizalitu 39 č.29: Pohled od západu 40 č.30: Pohled od jihovýchodu 41 č.31: Pohled od východu, jižní část průčelí 42 č.32: Pohled od východu, střední část průčelí 43 č.33: Pohled od východu, severní část průčelí 44 č.34: Pohled od severozápadu 45 č.35: Pohled od jihozápadu 46 č.36: Pohled od jihovýchodu 47 č.37: Pohled od západu na střední část průčelí 48 č.38: Pohled od Z na sgrafito ve střední části průčelí překryté novějšími omítkami 49 č.39: J průčelí S traktu, cihelná plenta před původním průčelím 50 č.40: Jižní průčelí severního traktu, zazděné zaklenutí přízemí 51 č.41: Východní průčelí hospodářské části severního traktu 52 č.42: V průčelí hospodářské části S traktu, otisky tvaru zastřešení, zbytky sgrafita 53 č.43: V průčelí hospodářské části S traktu, otisky tvaru zastřešení, zbytky sgrafita 54 č.44: Západní část jižního průčelí hospodářské části severního traktu 55 č.45: Parter západního průčelí východního křídla 56 č.46: Okenní otvory půdního polopatra a přízemí, dveřní otvor Z průčelí V křídla 57 č.47: Okenní otvory obloukového rizalitu vstupu v patře 58 č.48: Okenní otvory patra a přízemí ve východním průčelí 59 č.49: Omítky parteru V průčelí V traktu se zbytky kvádrové bosáže 60 č.50: Předsazená cihelná přizdívka parteru jižního průčelí severního traktu 61 č.51: Omítky předs. cih. přizdívky parteru J průčelí S traktu se zbytky sgrafita 62 č.52: SV omítkou provedené kvádrované nároží parteru V křídla, detail 63 č.53: S průčelí S křídla, obnažená sgrafita ve spodních omítkových vrstvách 64 č.54: Císařský otisk katastru č.55: Císařský otisk katastru

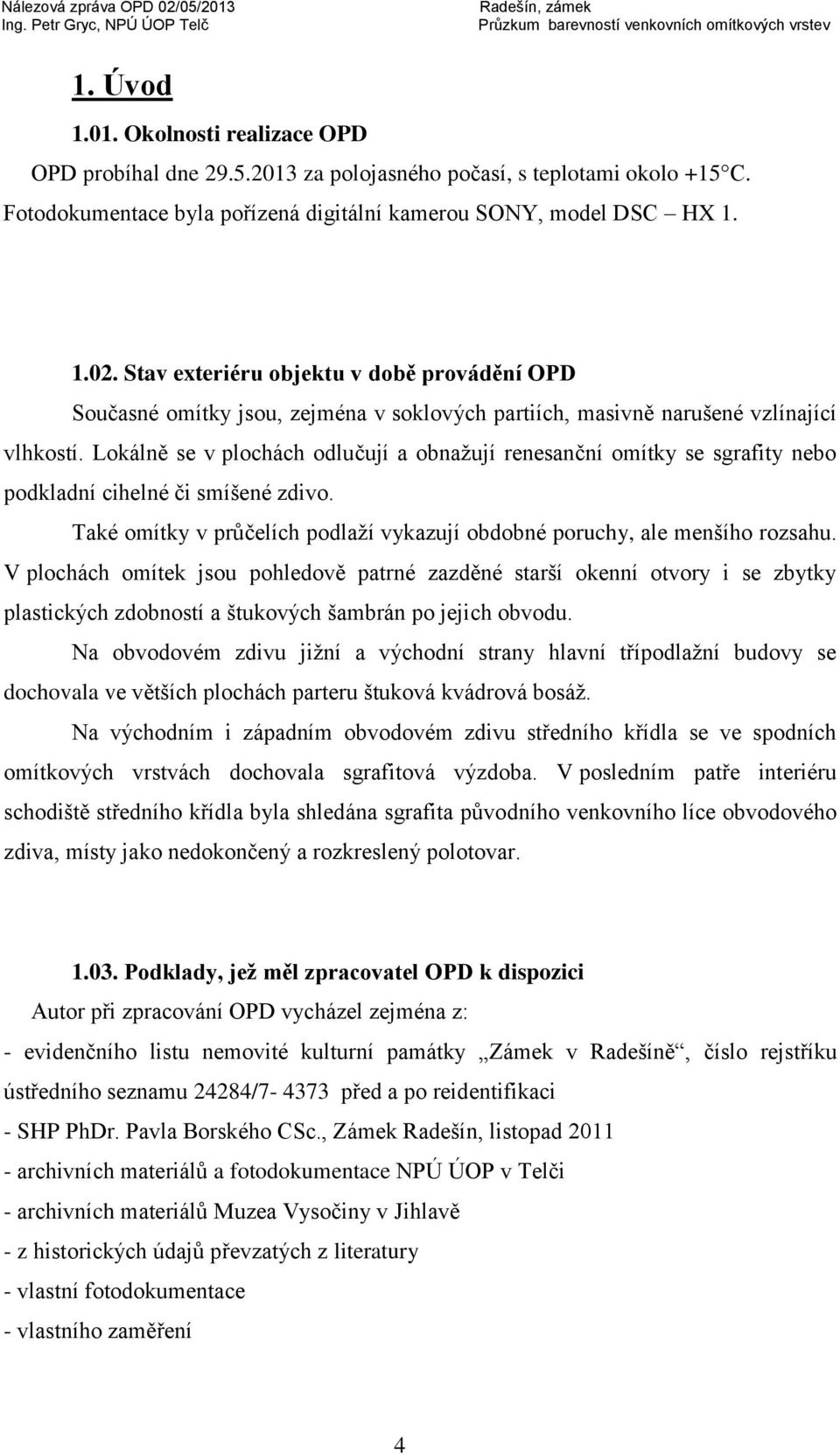

5 1. Úvod Okolnosti realizace OPD OPD probíhal dne za polojasného počasí, s teplotami okolo +15 C. Fotodokumentace byla pořízená digitální kamerou SONY, model DSC HX Stav exteriéru objektu v době provádění OPD Současné omítky jsou, zejména v soklových partiích, masivně narušené vzlínající vlhkostí. Lokálně se v plochách odlučují a obnažují renesanční omítky se sgrafity nebo podkladní cihelné či smíšené zdivo. Také omítky v průčelích podlaží vykazují obdobné poruchy, ale menšího rozsahu. V plochách omítek jsou pohledově patrné zazděné starší okenní otvory i se zbytky plastických zdobností a štukových šambrán po jejich obvodu. Na obvodovém zdivu jižní a východní strany hlavní třípodlažní budovy se dochovala ve větších plochách parteru štuková kvádrová bosáž. Na východním i západním obvodovém zdivu středního křídla se ve spodních omítkových vrstvách dochovala sgrafitová výzdoba. V posledním patře interiéru schodiště středního křídla byla shledána sgrafita původního venkovního líce obvodového zdiva, místy jako nedokončený a rozkreslený polotovar Podklady, jež měl zpracovatel OPD k dispozici Autor při zpracování OPD vycházel zejména z: - evidenčního listu nemovité kulturní památky v Radešíně, číslo rejstříku ústředního seznamu 24284/ před a po reidentifikaci - SHP PhDr. Pavla Borského CSc., Radešín, listopad archivních materiálů a fotodokumentace NPÚ ÚOP v Telči - archivních materiálů Muzea Vysočiny v Jihlavě - z historických údajů převzatých z literatury - vlastní fotodokumentace - vlastního zaměření 4

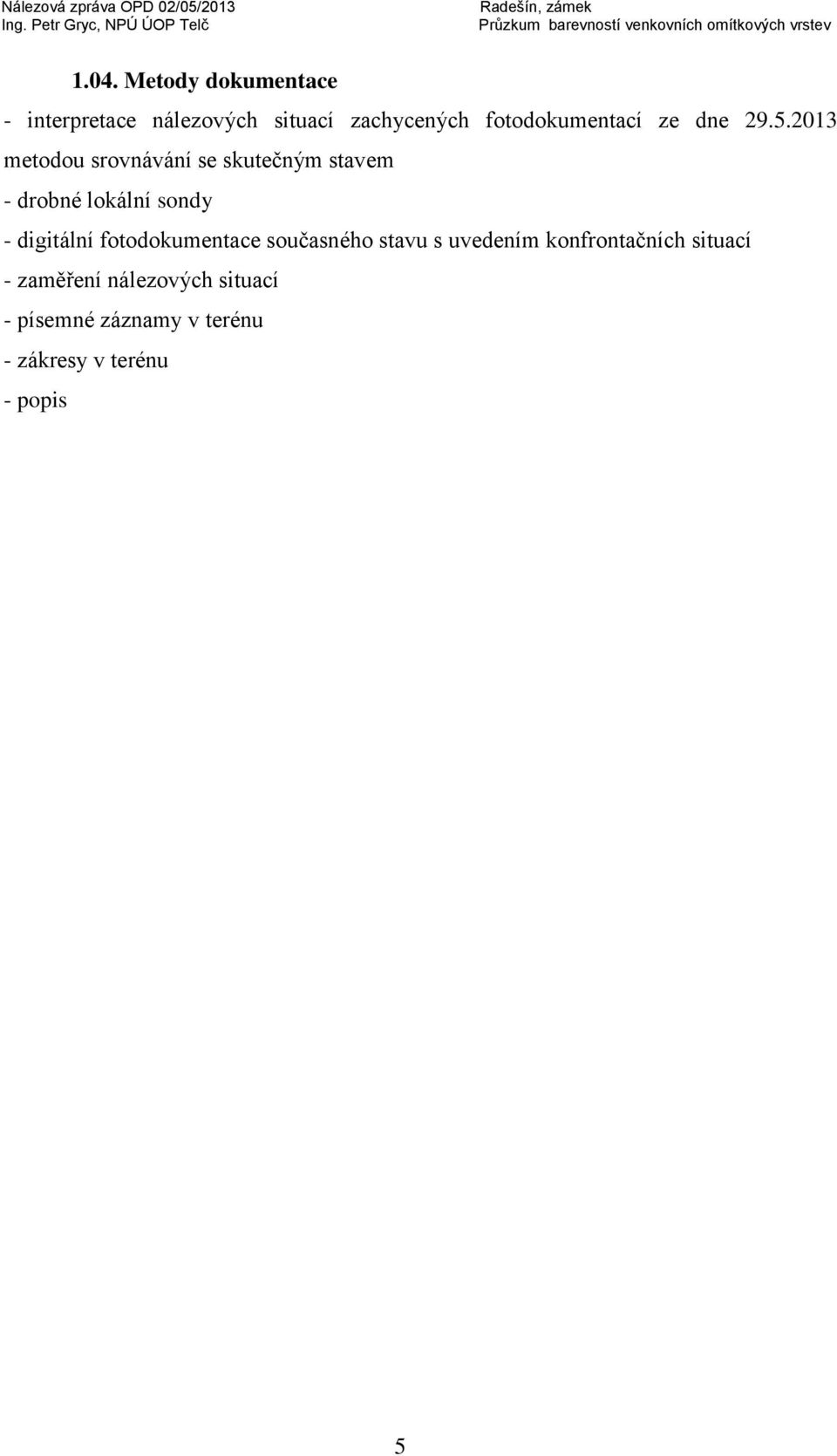

6 1.04. Metody dokumentace - interpretace nálezových situací zachycených fotodokumentací ze dne metodou srovnávání se skutečným stavem - drobné lokální sondy - digitální fotodokumentace současného stavu s uvedením konfrontačních situací - zaměření nálezových situací - písemné záznamy v terénu - zákresy v terénu - popis 5

7 2. Popis nálezů Poloha zkoumaného objektu Areál zámku je situován na jižním okraji obce, v těsné blízkosti státní silnice č Předmět památkové ochrany tvoří parcely: s pozemky st.parc. č. 1/1, ½, 1/3, ¼, 4. st.parc. č. 25, 3, 45 bez stavby, s pozemky parc.č. ½, 1/3, 2, 212/11, 3/1, 7/1, 4, 6 a Popis exteriéru objektu Současný zámek sestává ze čtyř staveb z hlavní budovy - ze středního křídla - ze zalomeného severního křídla - a z torza bývalých chlévů. Hlavní budova má dvě patra, s polozapuštěným suterénem v celém rozsahu půdorysu. Suterénní prostory a přízemí jsou zaklenuté, místnosti patra jsou plochostropé. K budově přiléhá zastřešený arkýř - balkon čtvrtkruhového půdorysu, spojující patra obou budov. Arkýř s nízkým zděným parapetem je podklenutý obloukovými arkádami a je vynášený toskánskými kamennými sloupy. Ve dvorní části přízemí jsou situovány slepé arkády. Střední křídlo je patrové s půdním polopatrem. Podsklepená je pouze část půdorysu. Přízemní prostory jsou zaklenuté, patro je plochostropé. Severní křídlo je patrové a není podsklepené. Přízemní prostory jsou zaklenuté, patro je plochostropé. Torza hospodářských budov chlévů na severní straně dvora jsou přízemní zaklenutá a nejsou podsklepená. Všechny budovy zámku jsou zastřešené soustavou sedlových střech s hambalkovými krovy. Věž je kryta jehlancovou stavbou s vrcholovou hranolovou bedněnou věžičkou s jehlancovou stříškou. 6

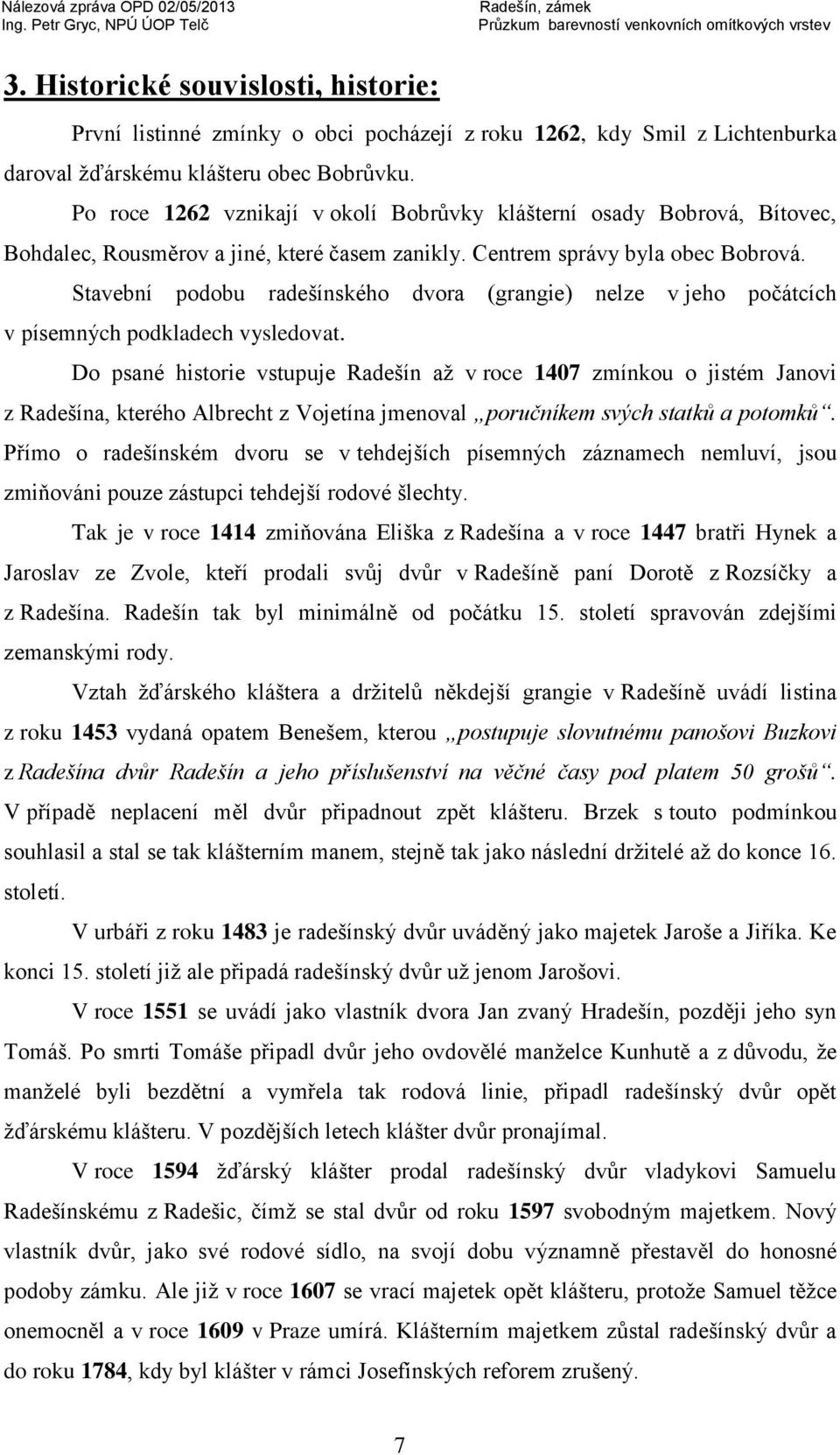

8 3. Historické souvislosti, historie: První listinné zmínky o obci pocházejí z roku 1262, kdy Smil z Lichtenburka daroval žďárskému klášteru obec Bobrůvku. Po roce 1262 vznikají v okolí Bobrůvky klášterní osady Bobrová, Bítovec, Bohdalec, Rousměrov a jiné, které časem zanikly. Centrem správy byla obec Bobrová. Stavební podobu radešínského dvora (grangie) nelze v jeho počátcích v písemných podkladech vysledovat. Do psané historie vstupuje Radešín až v roce 1407 zmínkou o jistém Janovi z Radešína, kterého Albrecht z Vojetína jmenoval poručníkem svých statků a potomků. Přímo o radešínském dvoru se v tehdejších písemných záznamech nemluví, jsou zmiňováni pouze zástupci tehdejší rodové šlechty. Tak je v roce 1414 zmiňována Eliška z Radešína a v roce 1447 bratři Hynek a Jaroslav ze Zvole, kteří prodali svůj dvůr v Radešíně paní Dorotě z Rozsíčky a z Radešína. Radešín tak byl minimálně od počátku 15. století spravován zdejšími zemanskými rody. Vztah žďárského kláštera a držitelů někdejší grangie v Radešíně uvádí listina z roku 1453 vydaná opatem Benešem, kterou postupuje slovutnému panošovi Buzkovi z Radešína dvůr Radešín a jeho příslušenství na věčné časy pod platem 50 grošů. V případě neplacení měl dvůr připadnout zpět klášteru. Brzek s touto podmínkou souhlasil a stal se tak klášterním manem, stejně tak jako následní držitelé až do konce 16. století. V urbáři z roku 1483 je radešínský dvůr uváděný jako majetek Jaroše a Jiříka. Ke konci 15. století již ale připadá radešínský dvůr už jenom Jarošovi. V roce 1551 se uvádí jako vlastník dvora Jan zvaný Hradešín, později jeho syn Tomáš. Po smrti Tomáše připadl dvůr jeho ovdovělé manželce Kunhutě a z důvodu, že manželé byli bezdětní a vymřela tak rodová linie, připadl radešínský dvůr opět žďárskému klášteru. V pozdějších letech klášter dvůr pronajímal. V roce 1594 žďárský klášter prodal radešínský dvůr vladykovi Samuelu Radešínskému z Radešic, čímž se stal dvůr od roku 1597 svobodným majetkem. Nový vlastník dvůr, jako své rodové sídlo, na svojí dobu významně přestavěl do honosné podoby zámku. Ale již v roce 1607 se vrací majetek opět klášteru, protože Samuel těžce onemocněl a v roce 1609 v Praze umírá. Klášterním majetkem zůstal radešínský dvůr a do roku 1784, kdy byl klášter v rámci Josefínských reforem zrušený. 7

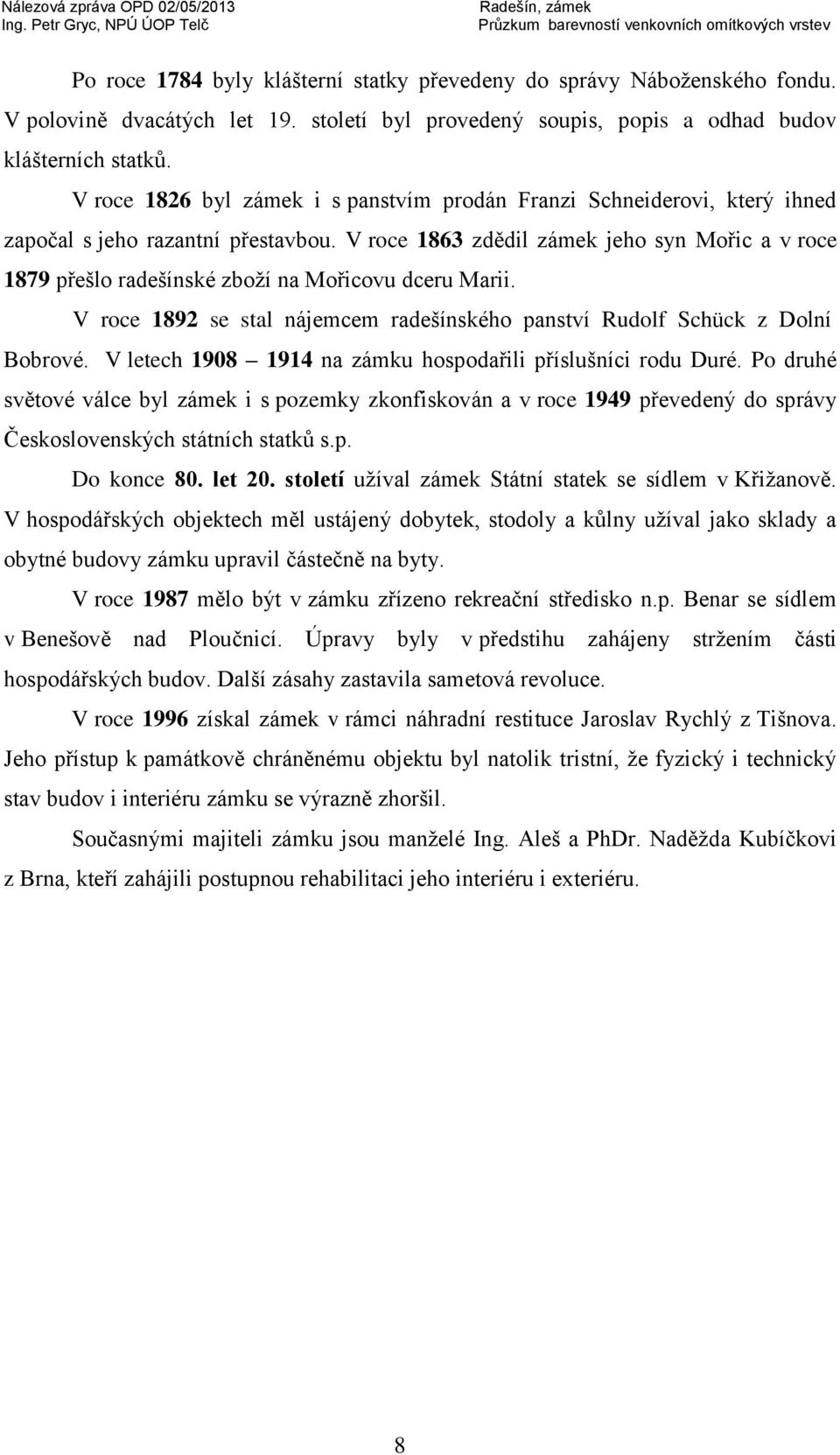

9 Po roce 1784 byly klášterní statky převedeny do správy Náboženského fondu. V polovině dvacátých let 19. století byl provedený soupis, popis a odhad budov klášterních statků. V roce 1826 byl zámek i s panstvím prodán Franzi Schneiderovi, který ihned započal s jeho razantní přestavbou. V roce 1863 zdědil zámek jeho syn Mořic a v roce 1879 přešlo radešínské zboží na Mořicovu dceru Marii. V roce 1892 se stal nájemcem radešínského panství Rudolf Schück z Dolní Bobrové. V letech na zámku hospodařili příslušníci rodu Duré. Po druhé světové válce byl zámek i s pozemky zkonfiskován a v roce 1949 převedený do správy Československých státních statků s.p. Do konce 80. let 20. století užíval zámek Státní statek se sídlem v Křižanově. V hospodářských objektech měl ustájený dobytek, stodoly a kůlny užíval jako sklady a obytné budovy zámku upravil částečně na byty. V roce 1987 mělo být v zámku zřízeno rekreační středisko n.p. Benar se sídlem v Benešově nad Ploučnicí. Úpravy byly v předstihu zahájeny stržením části hospodářských budov. Další zásahy zastavila sametová revoluce. V roce 1996 získal zámek v rámci náhradní restituce Jaroslav Rychlý z Tišnova. Jeho přístup k památkově chráněnému objektu byl natolik tristní, že fyzický i technický stav budov i interiéru zámku se výrazně zhoršil. Současnými majiteli zámku jsou manželé Ing. Aleš a PhDr. Naděžda Kubíčkovi z Brna, kteří zahájili postupnou rehabilitaci jeho interiéru i exteriéru. 8

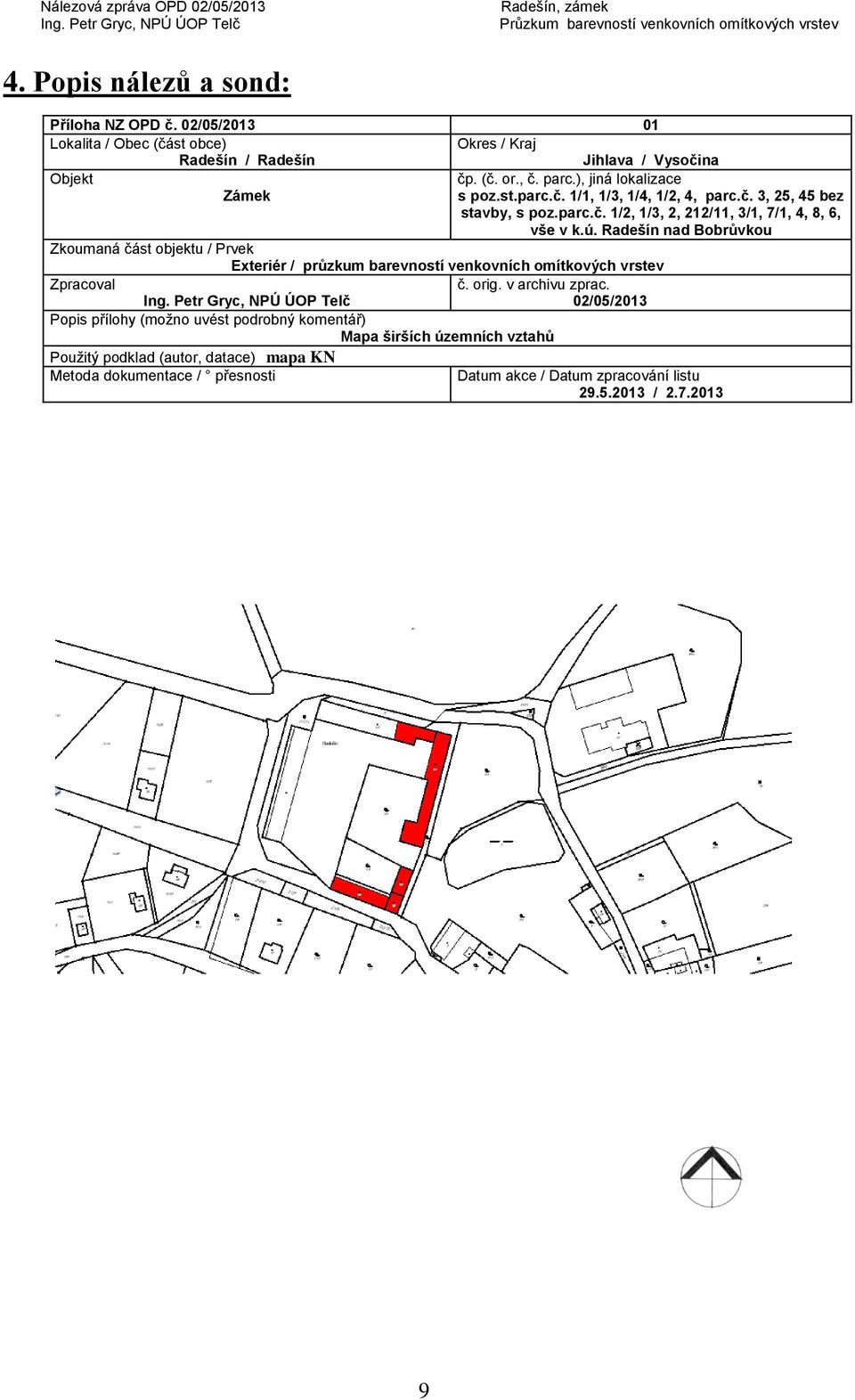

10 4. Popis nálezů a sond: Příloha NZ OPD č. 01 Mapa širších územních vztahů Použitý podklad (autor, datace) mapa KN /

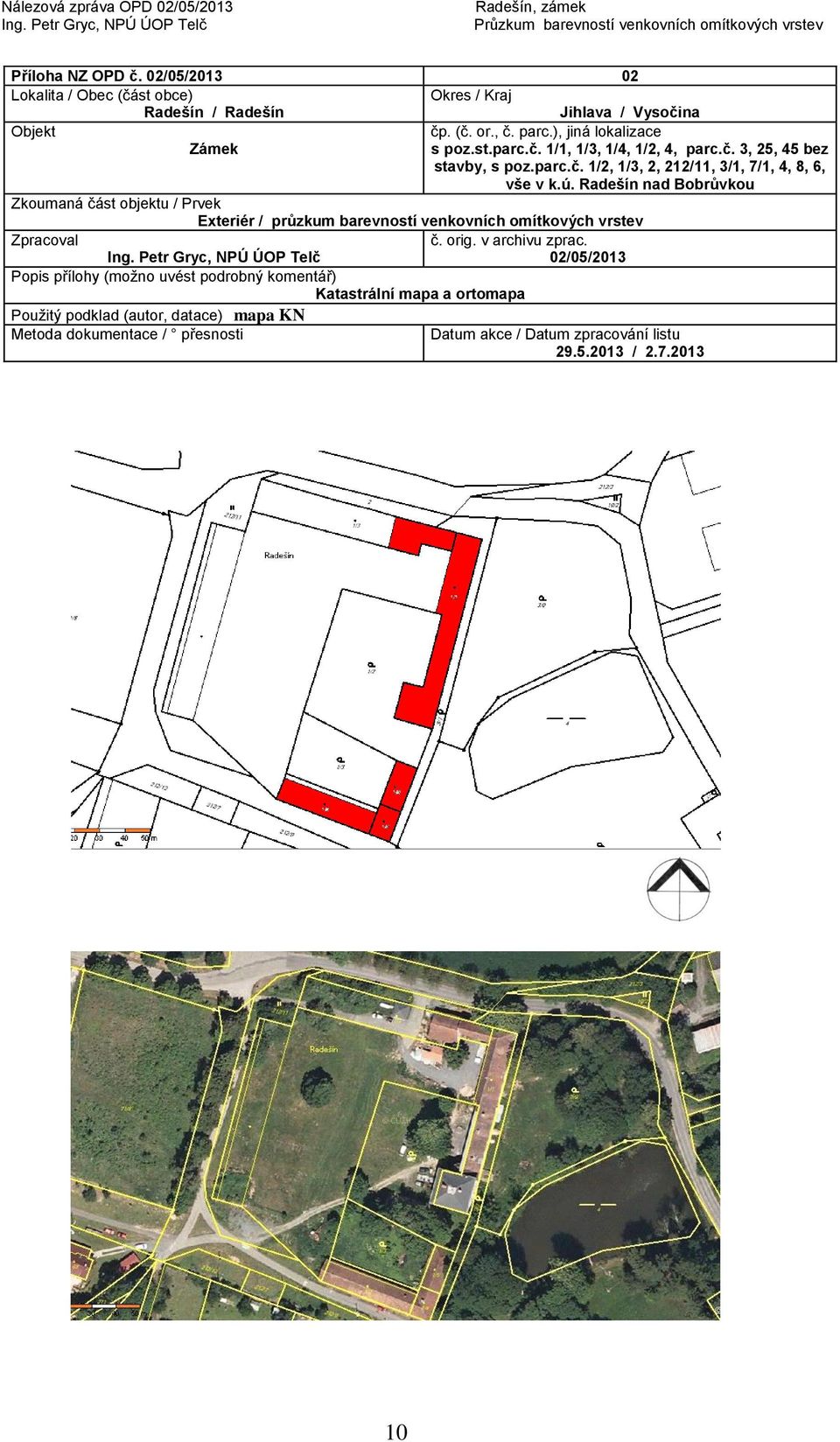

11 Příloha NZ OPD č. 02 Katastrální mapa a ortomapa Použitý podklad (autor, datace) mapa KN /

12 Příloha NZ OPD č. 03 Lokalizace provedených sond S1 S9 na průčelích Použitý podklad (autor, datace) zákres do PD, Ing. Petr Gryc / Západní průčelí Východní průčelí 11

13 Příloha NZ OPD č. 04 Lokalizace sondy S10 na schodišti v interiéru posledního patra Použitý podklad (autor, datace) zákres do PD, Ing. Petr Gryc /

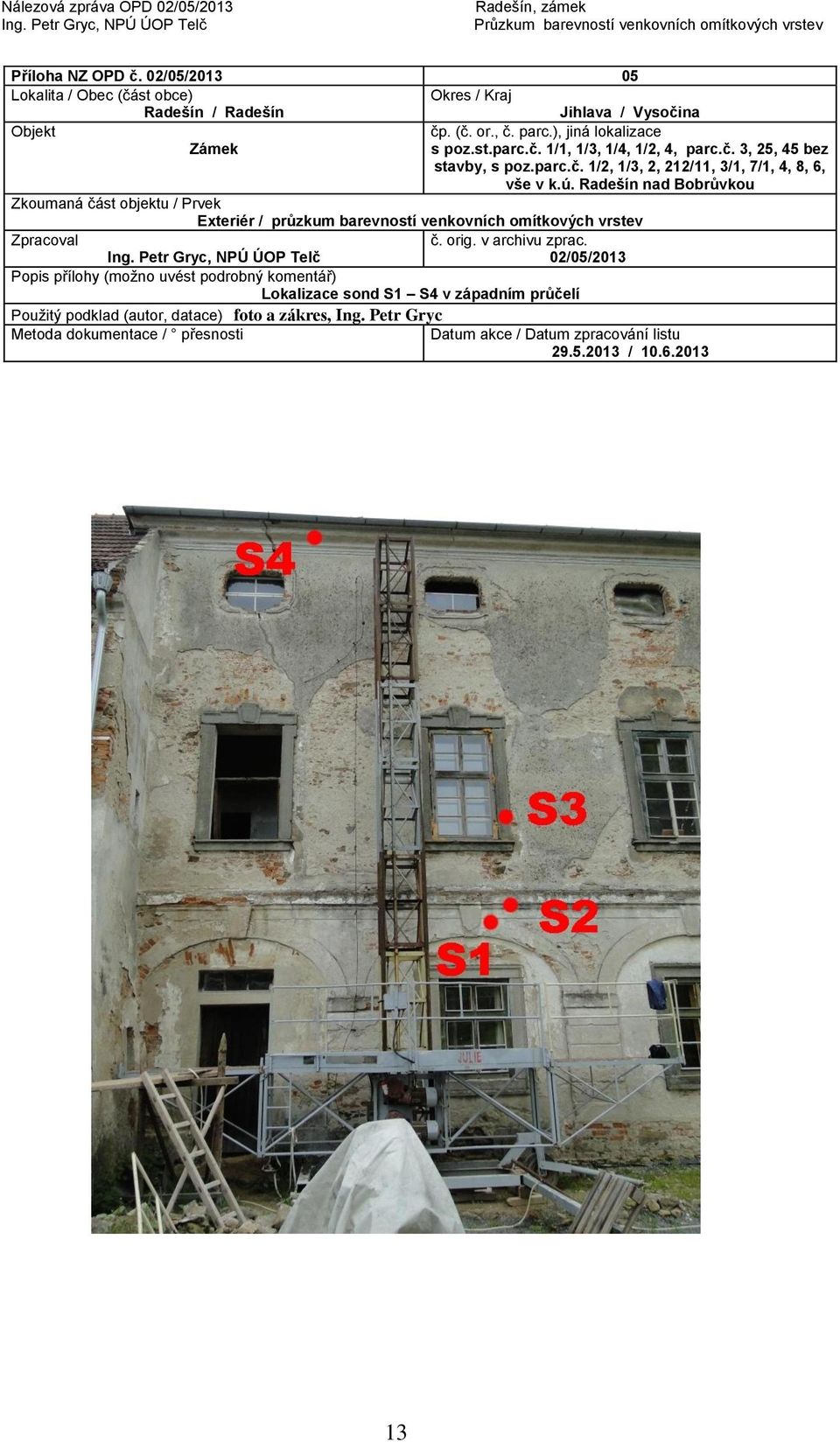

14 Příloha NZ OPD č. 05 Lokalizace sond S1 S4 v západním průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

15 Příloha NZ OPD č. 06 Lokalizace sondy S1, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

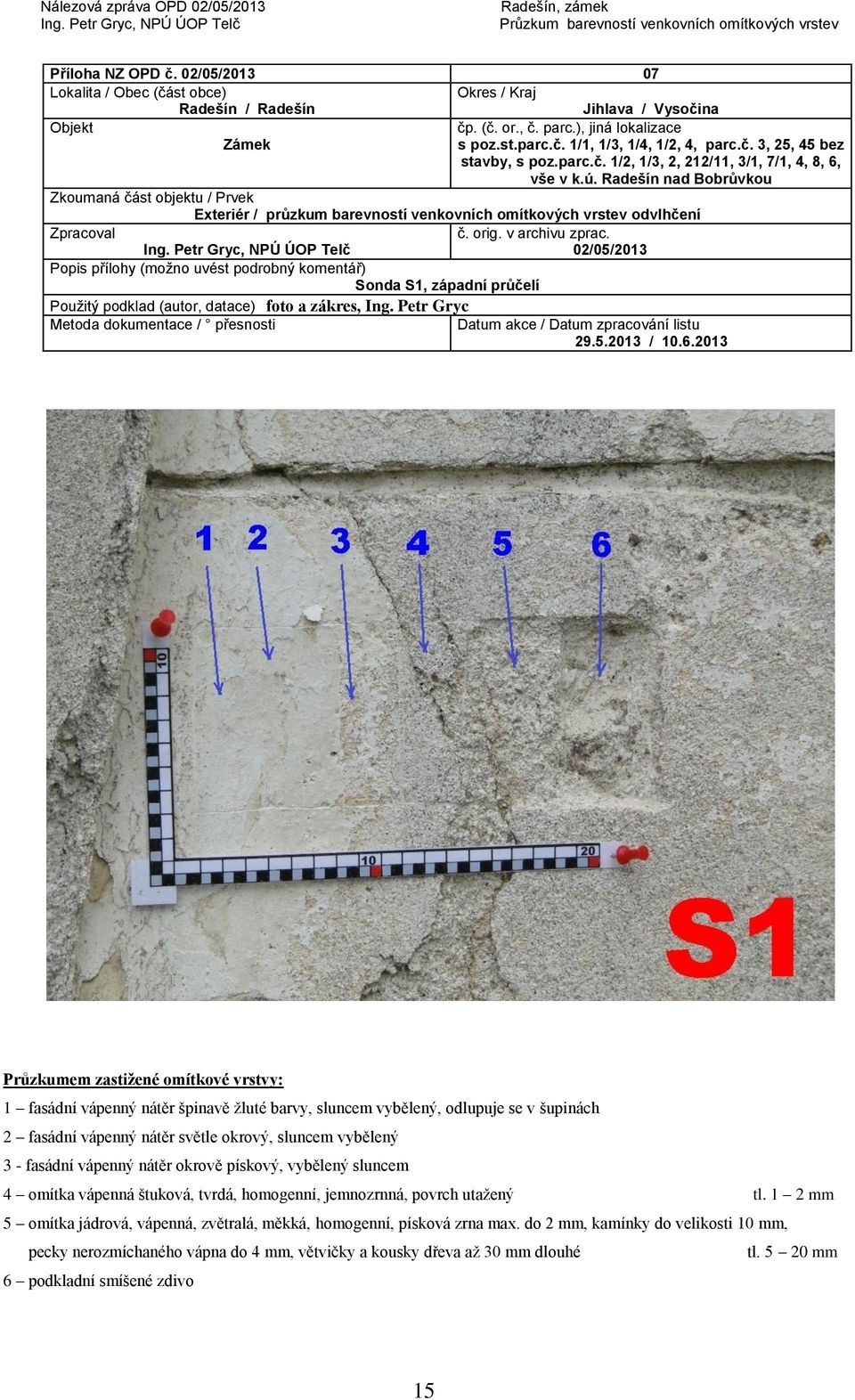

16 Příloha NZ OPD č. 07 odvlhčení Sonda S1, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní vápenný nátěr špinavě žluté barvy, sluncem vybělený, odlupuje se v šupinách 2 fasádní vápenný nátěr světle okrový, sluncem vybělený 3 - fasádní vápenný nátěr okrově pískový, vybělený sluncem 4 omítka vápenná štuková, tvrdá, homogenní, jemnozrnná, povrch utažený tl. 1 2 mm 5 omítka jádrová, vápenná, zvětralá, měkká, homogenní, písková zrna max. do 2 mm, kamínky do velikosti 10 mm, pecky nerozmíchaného vápna do 4 mm, větvičky a kousky dřeva až 30 mm dlouhé tl mm 6 podkladní smíšené zdivo 15

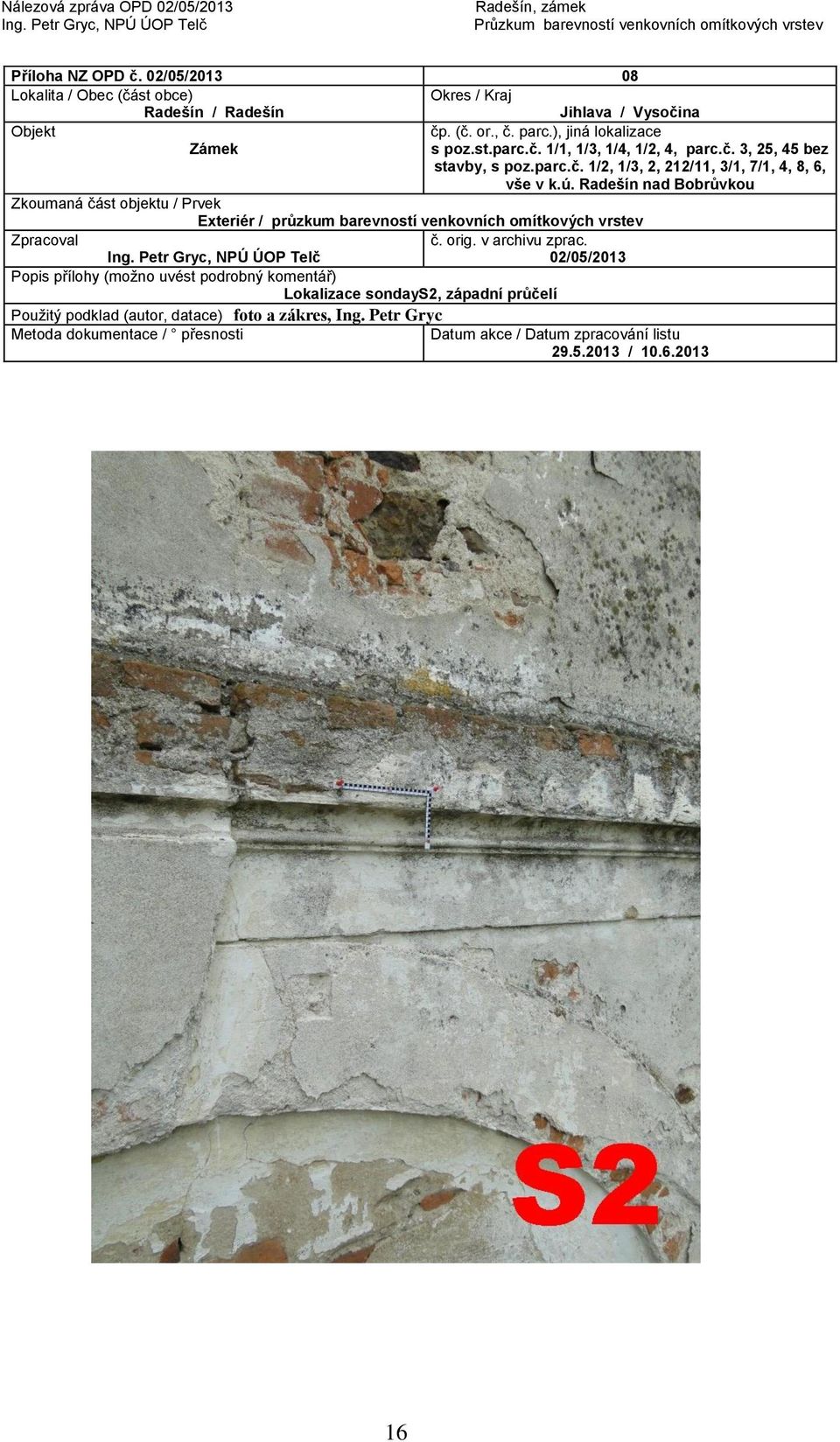

17 Příloha NZ OPD č. 08 Lokalizace sondays2, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

18 Příloha NZ OPD č. 09 SondaS2, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní vápenný nátěr špinavě žluté barvy, sluncem vybělený, odlupuje se v šupinách 2 fasádní vápenný nátěr světle okrový, sluncem vybělený 3 fasádní vápenná barva tmavě trávově zelená 4 - fasádní vápenný nátěr okrově pískový, vybělený sluncem 5 omítka vápenná štuková, tvrdá, homogenní, jemnozrnná, povrch utažený tl. 1 2 mm 6 omítka jádrová, vápenná, zvětralá, měkká, homogenní, písková zrna max. do 2 mm, kamínky do velikosti 10 mm, pecky nerozmíchaného vápna do 4 mm, větvičky a kousky dřeva až 30 mm dlouhé 17

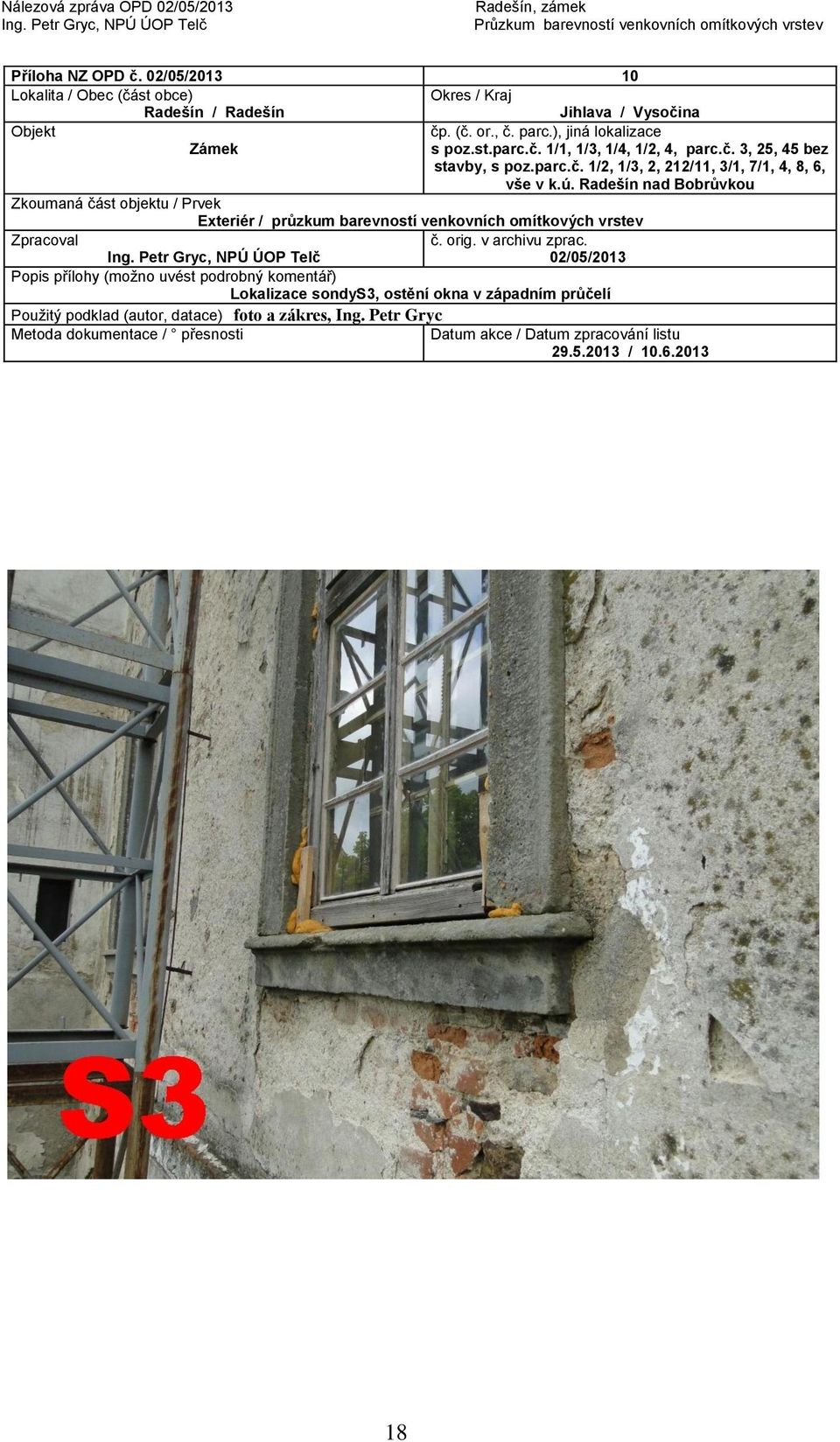

19 Příloha NZ OPD č. 10 Lokalizace sondys3, ostění okna v západním průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

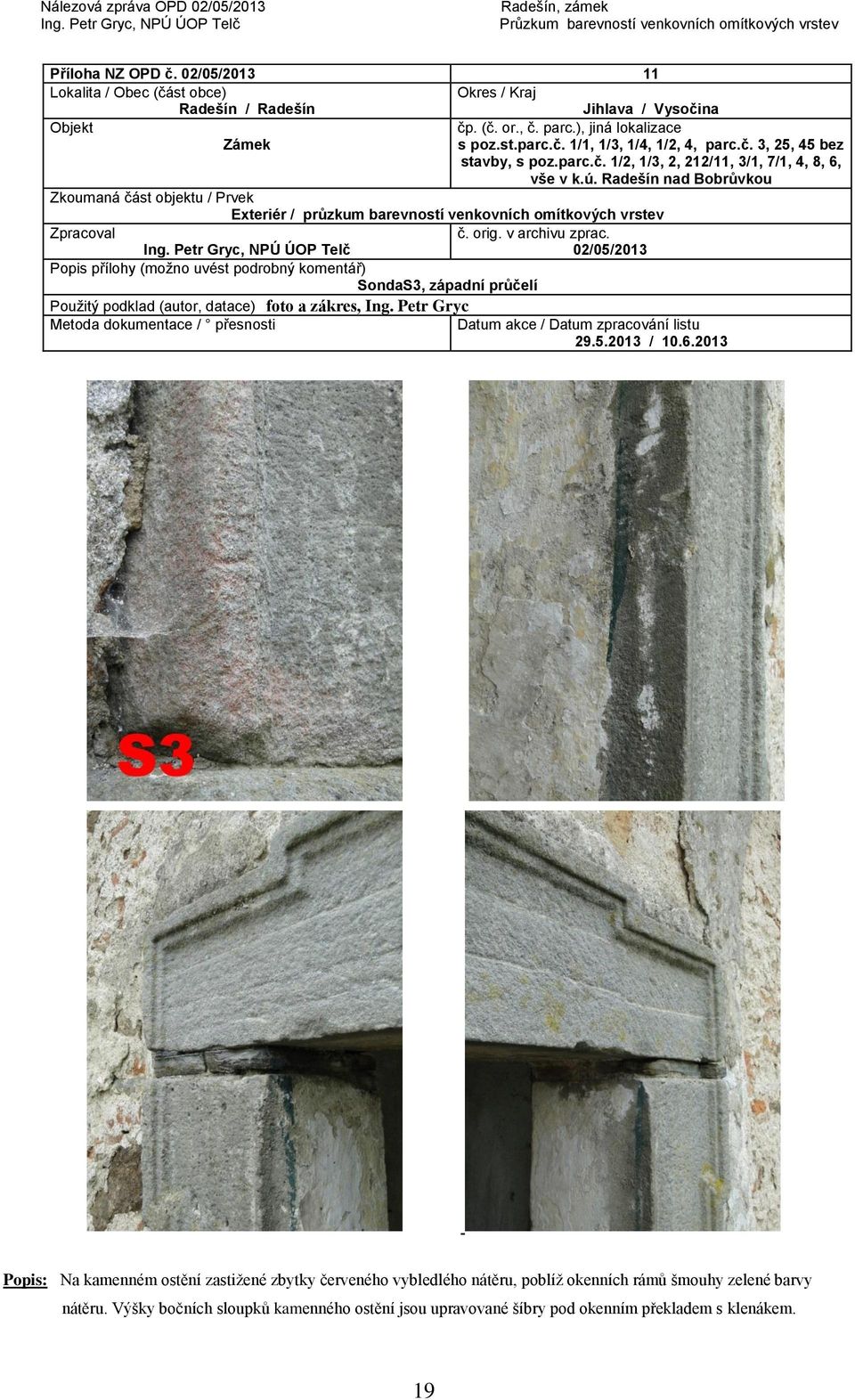

20 Příloha NZ OPD č. 11 SondaS3, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Popis: Na kamenném ostění zastižené zbytky červeného vybledlého nátěru, poblíž okenních rámů šmouhy zelené barvy nátěru. Výšky bočních sloupků kamenného ostění jsou upravované šíbry pod okenním překladem s klenákem. 19

21 Příloha NZ OPD č. 12 Lokalizace sondy S4, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

22 Příloha NZ OPD č. 13 Sonda S4, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní vápenný nátěr špinavě žluté barvy, sluncem vybělený, odlupuje se v šupinách 2 fasádní vápenný nátěr světle okrový, sluncem vybělený 3 - fasádní vápenný nátěr okrově pískový, vybělený sluncem 4 omítka vápenná štuková, tvrdá, homogenní, jemnozrnná, povrch utažený tl. 1 2 mm 5 omítka jádrová, vápenná, zvětralá, měkká, homogenní, písková zrna max. do 2 mm, kamínky do velikosti 10 mm, pecky nerozmíchaného vápna do 4 mm, větvičky a kousky dřeva až 30 mm dlouhé 21

23 Příloha NZ OPD č. 14 Lokalizace sondy S5, jižní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

24 Příloha NZ OPD č. 15 Sonda S5, jižní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 cementová omítka, štuková vrstva se světle okrovým vyběleným nátěrem tl. 1 2 mm 2 omítka cementová, skořepinová vrstva nesoudržná s podkladem tl mm 3 cihelné plentové podkladní zdivo 23

25 Příloha NZ OPD č. 16 Lokalizace sondy S6, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

26 Příloha NZ OPD č. 17 Sonda S6, západní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 cementová omítka s lomenou bílým fasádním nátěrem tl. 2 mm 2 omítka vápenná štuková, výmalba nebyla zastižena tl. 1 2 mm 3 omítka jádrová vápenná, zvětralá, měkká, homogenní, pecky nerozmíchaného vápna do 5 mm, písková zrna do 3 mm tl mm 4 podkladní cihelné zdivo 5 vrstva omítky se sgrafitovou výzdobou tl mm 6 jádrová vápenná omítka tl mm ý podkladní cihelné (smíšené) zdivo 25

27 Příloha NZ OPD č. 18 Lokalizace sondy S7, severní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

28 Příloha NZ OPD č. 19 Sonda S7, severní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní nátěr špinavě šedohnědý, vybledlý 2 fasádní nátěr špinavě žlutý, vybledlý 3 fasádní nátěr tmavě šedý, vybledlý 4 fasádní nátěr okrově žlutý, vybledlý 5 fasádní nátěr tmavě hnědo okrový, vybledlý 6 štuková vápenná vrstva, homogenní, jemná struktura, povrch utažený tl- 1 2 mm 7 jádrová omítka vápenná, homogenní, písková zrna do 2 mm, pecky nerozmíchaného vápna do 2 mm tl mm 8 podkladní cihelné zdivo 27

29 Příloha NZ OPD č. 20 Lokalizace sondy S8, východní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

30 Příloha NZ OPD č. 21 Sonda S8, východní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní nátěr špinavě šedohnědý, vybledlý 2 fasádní nátěr špinavě žlutý, vybledlý 3 fasádní nátěr tmavě šedý, vybledlý 4 fasádní nátěr okrově žlutý, vybledlý 5 fasádní nátěr tmavě hnědo okrový, vybledlý 6 štuková vápenná vrstva, homogenní, jemná struktura, povrch utažený tl- 1 2 mm 7 jádrová omítka vápenná, tvrdá, homogenní, písková zrna do 2 mm, pecky nerozmíchaného vápna do 1 mm, ostrohranné kamínky do velikosti 3 mm tl mm 8 podkladní cihelné zdivo 29

31 Příloha NZ OPD č. 22 Lokalizace sondy S9, východní průčelí, severní nároží detail zdobení římsy dvojicí horizontálních linek Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc /

32 Příloha NZ OPD č. 23 Sondy S9, východní průčelí Použitý podklad (autor, datace) foto a zákres, Ing. Petr Gryc / Průzkumem zastižené omítkové vrstvy: 1 fasádní nástřik šedivý tl. 1 mm 2 fasádní nátěr světle okrový, částečně setřelý, vybledlý 3 - fasádní nátěr středně okrový, částečně setřelý, vybledlý 4 štuková omítková vrstva probarvená použitým pískem do středně hněda, jemná, homogenní tl- 1-2 mm 5 jádrová omítka, středně hnědá barva použitým pískem, pecky nerozmíchaného vápna do 5 mm, písková frakce jemná, kamínky do 5 mm tl mm 6 podkladní cihelné zdivo 31

33 Příloha NZ OPD č. 24 Foto S10 - východní křídlo, severní stěna schodiště posledního podlaží Použitý podklad (autor, datace) foto, Ing. Petr Gryc /

34 Příloha NZ OPD č. 25 Foto S10 - východní křídlo, severní stěna schodiště posledního podlaží, nedokončené sgrafito Použitý podklad (autor, datace) foto, Ing. Petr Gryc /

35 5. Interpretace poznatků Ke zjištěnému stavebně-technickému stavu objektu a navrhovaným stavebním úpravám se zpracovatel OPD vyjadřuje pouze v rozsahu a předmětu provedeného průzkumu. Průzkumem byly ve spodních obnažených vrstvách omítek zastižené dobře zachované renesanční omítky se sgrafitovou výzdobou, pocházející z konce 16. století - z doby přestavby hospodářského dvora na zámek Samuelem Radešínským, překryté masivní vrstvou omítek klasicistních ze třicátých let 19. století, realizovaných v rámci razantní přestavby zámku Franzem Schneiderem. Na části povrchů obvodových konstrukcí, zejména v části parteru, jsou patrné novodobé úpravy z druhé poloviny a z konce minulého století. Z barevností byly lokálními sondami zastižené převážně vápenné fasádní nátěry v různých podobných odstínech okru či světlé hnědi, pouze v jednom místě, lokálně, v barvě zelené. 34

36 6. Památkové hodnocení Převážná část ploch venkovních historických omítkových vrstev zastižených průzkumem, s výjimkou novodobých zásahů z poloviny a z konce 20. století, vykazuje řadu zřetelných úprav a zásahů, spojených s masivními renesančními a výraznými klasicistními stavebními úpravami. Zejména cenná je sgrafitová výzdoba spodních renezančních omítek, překrytých omítkami klasicistními. Všechny venkovní omítkové vrstvy průčelí zámku si proto zasluhují důslednou památkovou ochranu. 35

37 7. Doporučení pro další péči, závady Ke stavebním úpravám se zpracovatel OPD vyjadřuje pouze v rozsahu a předmětu provedeného průzkumu. - při opravách a rehabilitaci omítek všech průčelí zachovat maximum stávajících historických omítkových ploch - lze souhlasit s nevratným odstraněním novodobých stavebních úprav, v rámci kterých bylo použito ve větším rozsahu cementové pojivo - opravy realizovat výhradně vápennými omítkovými směsmi, připravovanými na stavbě z komponentů z místních zdrojů (písků) a z ručně hašeného a uleženého vápna - použití jakéhokoliv druhy či typu míchaných pytlovaných omítkových směsí není žádoucí - použití jakéhokoliv druhu či typu sanačních omítek je zcela nepřijatelné - zpracovatel OPD nedoporučuje použít na obnovu klempířských prvků ve fasádách (např. parapetních plechů atd.) měděného plechu, který způsobuje zabarvení po něm stékajících srážkových vod nižších částí průčelí. Doporučuji použít klasické klempířské prvky, zhotovené z pozinkovaného plechu s následným ochranným krycím nátěrem - pro finální povrchovou úpravu opravených a obnovených omítek průčelí použít vápenný fasádní nátěr v některé z odstínu světlého či středního okru - zpracovatel OPD doporučuje zvýraznit malou změnou odstínu rozdíly mezi aktivními a pasivními prvky ve fasádách. 36

38 8. Přílohy: Příloha NZ OPD č. 26 Pohled od východu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

39 Příloha NZ OPD č. 27 Pohled od severu do dvora Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

40 Příloha NZ OPD č. 28 Pohled od severu do vstupního obloukového rohového rizalitu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

41 Příloha NZ OPD č. 29 Pohled od západu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

42 Příloha NZ OPD č. 30 Pohled od jihovýchodu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

43 Příloha NZ OPD č. 31 Pohled od východu, jižní část průčelí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

44 Příloha NZ OPD č. 32 Pohled od východu, střední část průčelí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

45 Příloha NZ OPD č. 33 Pohled od východu, severní část průčelí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

46 Příloha NZ OPD č. 34 Pohled od severozápadu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

47 Příloha NZ OPD č. 35 Pohled od jihozápadu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

48 Příloha NZ OPD č. 36 Pohled od jihovýchodu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

49 Příloha NZ OPD č. 37 Pohled od západu na střední část průčelí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

50 Příloha NZ OPD č. 38 Pohled od západu na sgrafito ve střední části průčelí překryté novějšími omítkami Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

51 Příloha NZ OPD č. 39 Jižní průčelí severního traktu, cihelná plenta před původním průčelím se sgrafitovou výzdobou Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

52 Příloha NZ OPD č. 40 Jižní průčelí severního traktu, zazděné zaklenutí přízemí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

53 Příloha NZ OPD č. 41 Východní průčelí hospodářské části severního traktu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

54 Příloha NZ OPD č. 42 Východní průčelí hospodářské části severního traktu, otisky tvaru rovin dřívějšího zastřešení, zbytky sgrafita Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

55 Příloha NZ OPD č. 43 Východní průčelí hospodářské části severního traktu, otisky tvaru rovin dřívějšího zastřešení, zbytky sgrafita Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

56 Příloha NZ OPD č. 44 Západní část jižního průčelí hospodářské části severního traktu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

57 Příloha NZ OPD č. 45 Parter západního průčelí východního křídla Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

58 Příloha NZ OPD č. 46 Okenní otvory půdního polopatra a přízemí, dveřní otvor západního průčelí východního křídla Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

59 Příloha NZ OPD č. 47 Okenní otvory obloukového rizalitu vstupu v patře Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

60 Příloha NZ OPD č. 48 Okenní otvory patra a přízemí ve východním průčelí Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

61 Příloha NZ OPD č. 49 Omítky parteru východního průčelí východního traktu se zbytky kvádrové bosáže Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

62 Příloha NZ OPD č. 50 Předsazená cihelná přizdívka parteru jižního průčelí severního traktu Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

63 Příloha NZ OPD č. 51 Omítkové vrstvy předsazené cihelné přizdívky parteru jižního průčelí severního traktu se zbytky sgrafita Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

64 Příloha NZ OPD č. 52 SV omítkou provedené kvádrované nároží parteru východního křídla, detail Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

65 Příloha NZ OPD č. 53 Severní průčelí severního křídla, obnažená sgrafita ve spodních omítkových vrstvách Použitý podklad (autor, datace) fotodokumentace Ing. Petr Gryc /

66 Příloha NZ OPD č. 54 Císařský otisk katastru 1835 Použitý podklad (autor, datace) archivní mapy MZA /

67 Příloha NZ OPD č. 55 Císařský otisk katastru 1835 Použitý podklad (autor, datace) archivní mapy MZA /
