PRŮVODNÍ A TECHNICKÁ ZPRÁVA

Transkript

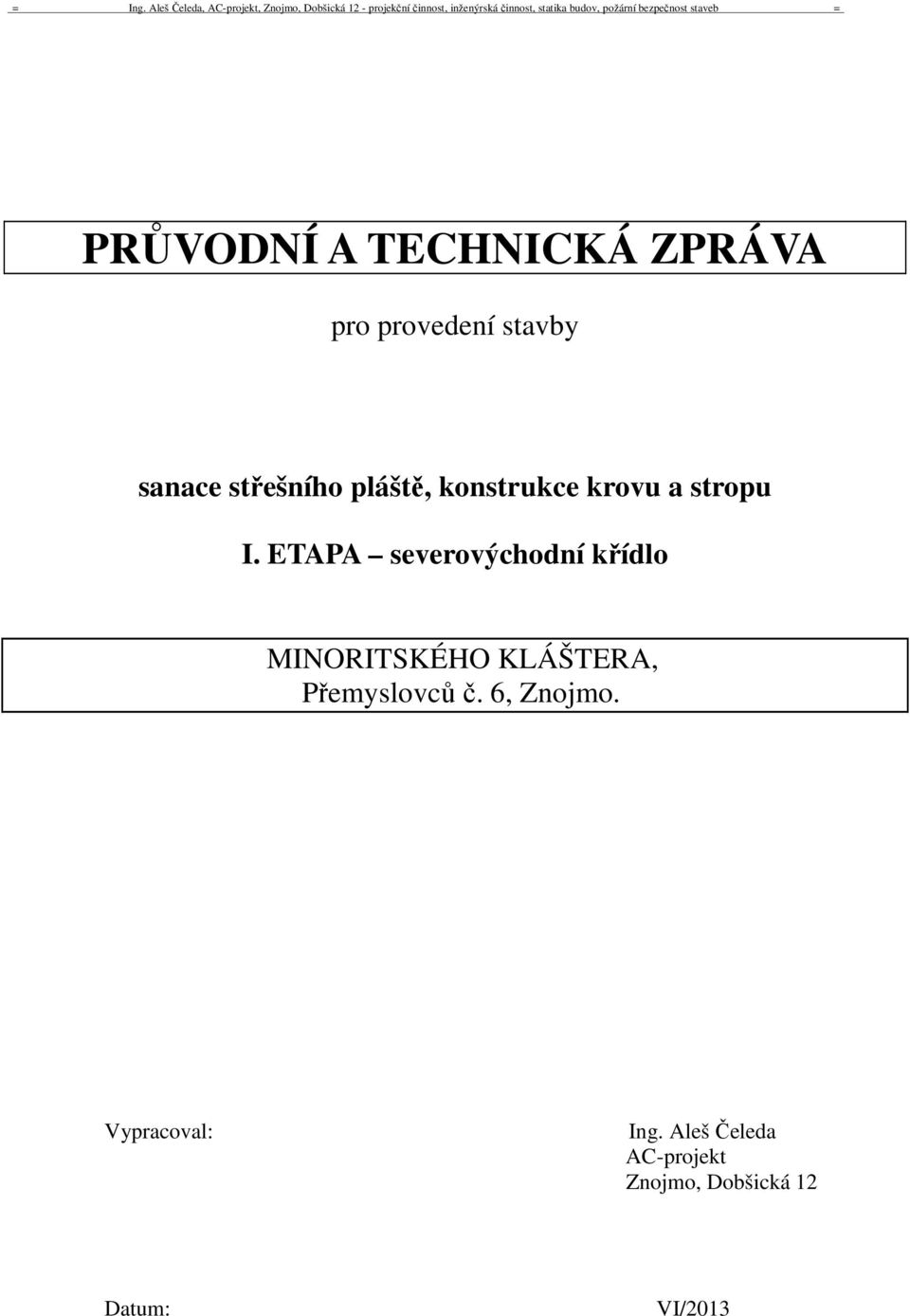

1 PRŮVODNÍ A TECHNICKÁ ZPRÁVA pro provedení stavby sanace střešního pláště, konstrukce krovu a stropu I. ETAPA severovýchodní křídlo MINORITSKÉHO KLÁŠTERA, Přemyslovců č. 6, Znojmo. Vypracoval: Ing. Aleš Čeleda AC-projekt Znojmo, Dobšická 12 Datum: VI/2013

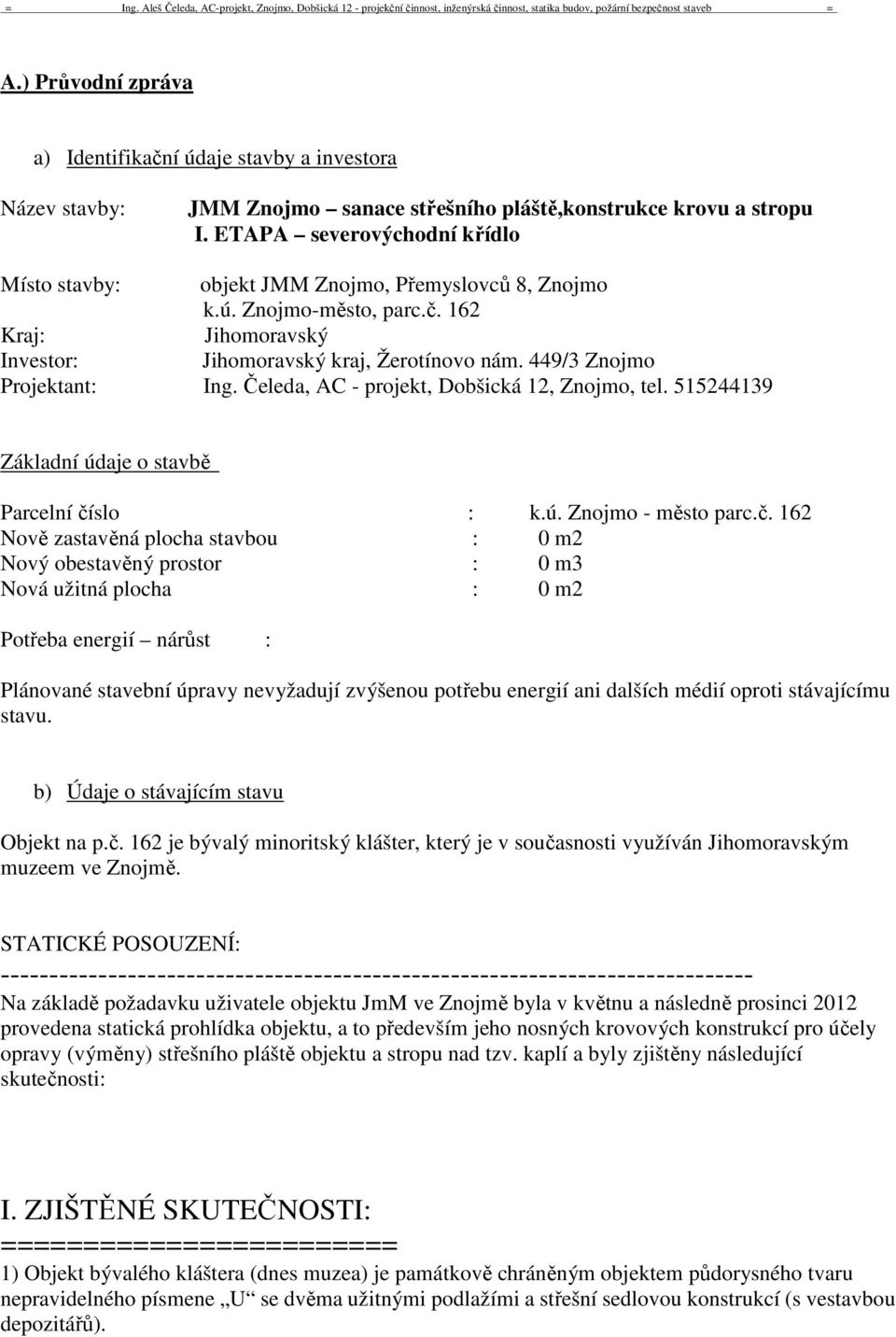

2 A.) Průvodní zpráva a) Identifikační údaje stavby a investora Název stavby: JMM Znojmo sanace střešního pláště,konstrukce krovu a stropu I. ETAPA severovýchodní křídlo Místo stavby: objekt JMM Znojmo, Přemyslovců 8, Znojmo k.ú. Znojmo-město, parc.č. 162 Kraj: Jihomoravský Investor: Jihomoravský kraj, Žerotínovo nám. 449/3 Znojmo Projektant: Ing. Čeleda, AC - projekt, Dobšická 12, Znojmo, tel Základní údaje o stavbě Parcelní číslo : k.ú. Znojmo - město parc.č. 162 Nově zastavěná plocha stavbou : 0 m2 Nový obestavěný prostor : 0 m3 Nová užitná plocha : 0 m2 Potřeba energií nárůst : Plánované stavební úpravy nevyžadují zvýšenou potřebu energií ani dalších médií oproti stávajícímu stavu. b) Údaje o stávajícím stavu Objekt na p.č. 162 je bývalý minoritský klášter, který je v současnosti využíván Jihomoravským muzeem ve Znojmě. STATICKÉ POSOUZENÍ: Na základě požadavku uživatele objektu JmM ve Znojmě byla v květnu a následně prosinci 2012 provedena statická prohlídka objektu, a to především jeho nosných krovových konstrukcí pro účely opravy (výměny) střešního pláště objektu a stropu nad tzv. kaplí a byly zjištěny následující skutečnosti: I. ZJIŠTĚNÉ SKUTEČNOSTI: ======================== 1) Objekt bývalého kláštera (dnes muzea) je památkově chráněným objektem půdorysného tvaru nepravidelného písmene U se dvěma užitnými podlažími a střešní sedlovou konstrukcí (s vestavbou depozitářů).

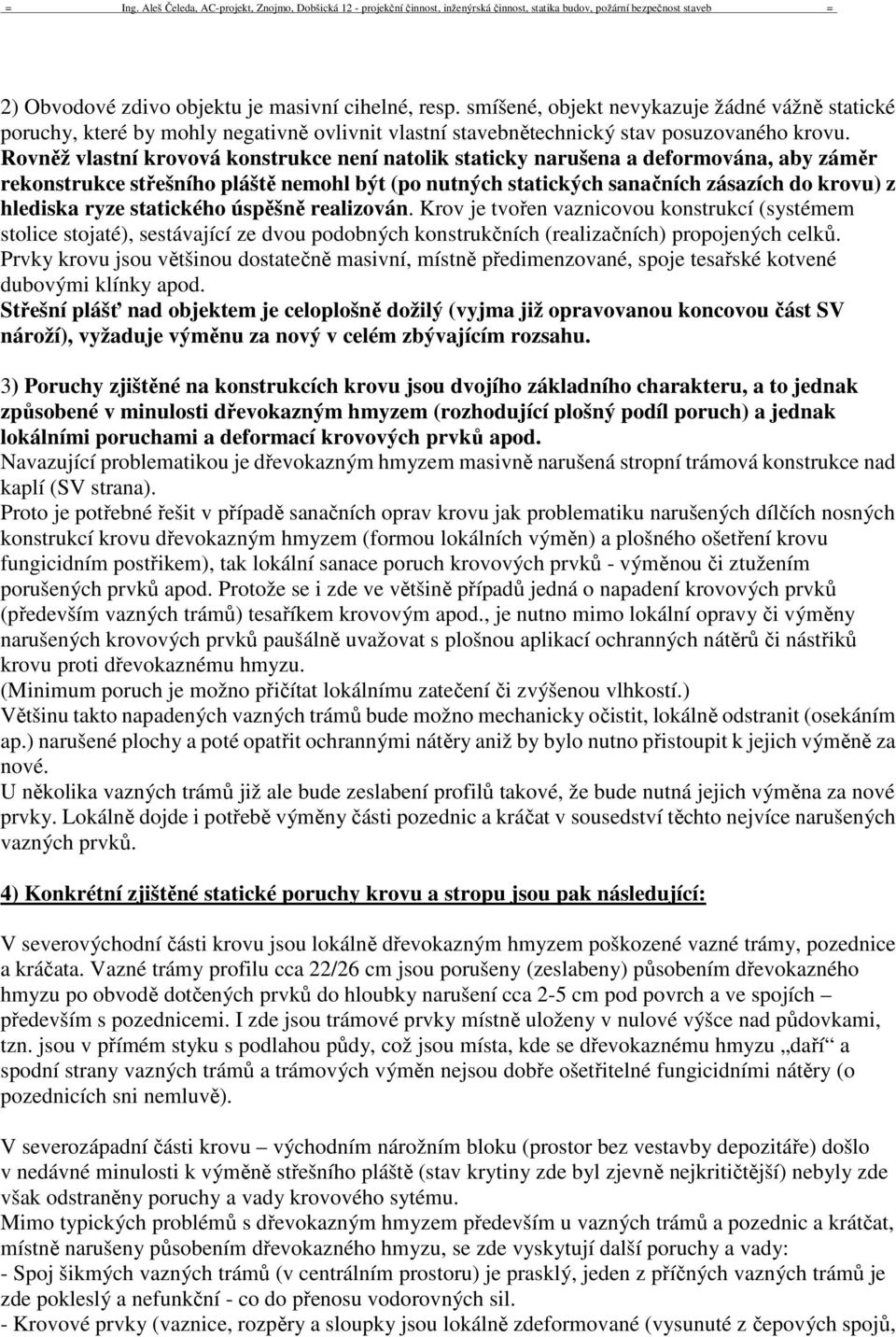

3 2) Obvodové zdivo objektu je masivní cihelné, resp. smíšené, objekt nevykazuje žádné vážně statické poruchy, které by mohly negativně ovlivnit vlastní stavebnětechnický stav posuzovaného krovu. Rovněž vlastní krovová konstrukce není natolik staticky narušena a deformována, aby záměr rekonstrukce střešního pláště nemohl být (po nutných statických sanačních zásazích do krovu) z hlediska ryze statického úspěšně realizován. Krov je tvořen vaznicovou konstrukcí (systémem stolice stojaté), sestávající ze dvou podobných konstrukčních (realizačních) propojených celků. Prvky krovu jsou většinou dostatečně masivní, místně předimenzované, spoje tesařské kotvené dubovými klínky apod. Střešní plášť nad objektem je celoplošně dožilý (vyjma již opravovanou koncovou část SV nároží), vyžaduje výměnu za nový v celém zbývajícím rozsahu. 3) Poruchy zjištěné na konstrukcích krovu jsou dvojího základního charakteru, a to jednak způsobené v minulosti dřevokazným hmyzem (rozhodující plošný podíl poruch) a jednak lokálními poruchami a deformací krovových prvků apod. Navazující problematikou je dřevokazným hmyzem masivně narušená stropní trámová konstrukce nad kaplí (SV strana). Proto je potřebné řešit v případě sanačních oprav krovu jak problematiku narušených dílčích nosných konstrukcí krovu dřevokazným hmyzem (formou lokálních výměn) a plošného ošetření krovu fungicidním postřikem), tak lokální sanace poruch krovových prvků - výměnou či ztužením porušených prvků apod. Protože se i zde ve většině případů jedná o napadení krovových prvků (především vazných trámů) tesaříkem krovovým apod., je nutno mimo lokální opravy či výměny narušených krovových prvků paušálně uvažovat s plošnou aplikací ochranných nátěrů či nástřiků krovu proti dřevokaznému hmyzu. (Minimum poruch je možno přičítat lokálnímu zatečení či zvýšenou vlhkostí.) Většinu takto napadených vazných trámů bude možno mechanicky očistit, lokálně odstranit (osekáním ap.) narušené plochy a poté opatřit ochrannými nátěry aniž by bylo nutno přistoupit k jejich výměně za nové. U několika vazných trámů již ale bude zeslabení profilů takové, že bude nutná jejich výměna za nové prvky. Lokálně dojde i potřebě výměny části pozednic a kráčat v sousedství těchto nejvíce narušených vazných prvků. 4) Konkrétní zjištěné statické poruchy krovu a stropu jsou pak následující: V severovýchodní části krovu jsou lokálně dřevokazným hmyzem poškozené vazné trámy, pozednice a kráčata. Vazné trámy profilu cca 22/26 cm jsou porušeny (zeslabeny) působením dřevokazného hmyzu po obvodě dotčených prvků do hloubky narušení cca 2-5 cm pod povrch a ve spojích především s pozednicemi. I zde jsou trámové prvky místně uloženy v nulové výšce nad půdovkami, tzn. jsou v přímém styku s podlahou půdy, což jsou místa, kde se dřevokaznému hmyzu daří a spodní strany vazných trámů a trámových výměn nejsou dobře ošetřitelné fungicidními nátěry (o pozednicích sni nemluvě). V severozápadní části krovu východním nárožním bloku (prostor bez vestavby depozitáře) došlo v nedávné minulosti k výměně střešního pláště (stav krytiny zde byl zjevně nejkritičtější) nebyly zde však odstraněny poruchy a vady krovového sytému. Mimo typických problémů s dřevokazným hmyzem především u vazných trámů a pozednic a krátčat, místně narušeny působením dřevokazného hmyzu, se zde vyskytují další poruchy a vady: - Spoj šikmých vazných trámů (v centrálním prostoru) je prasklý, jeden z příčných vazných trámů je zde pokleslý a nefunkční - co do přenosu vodorovných sil. - Krovové prvky (vaznice, rozpěry a sloupky jsou lokálně zdeformované (vysunuté z čepových spojů,

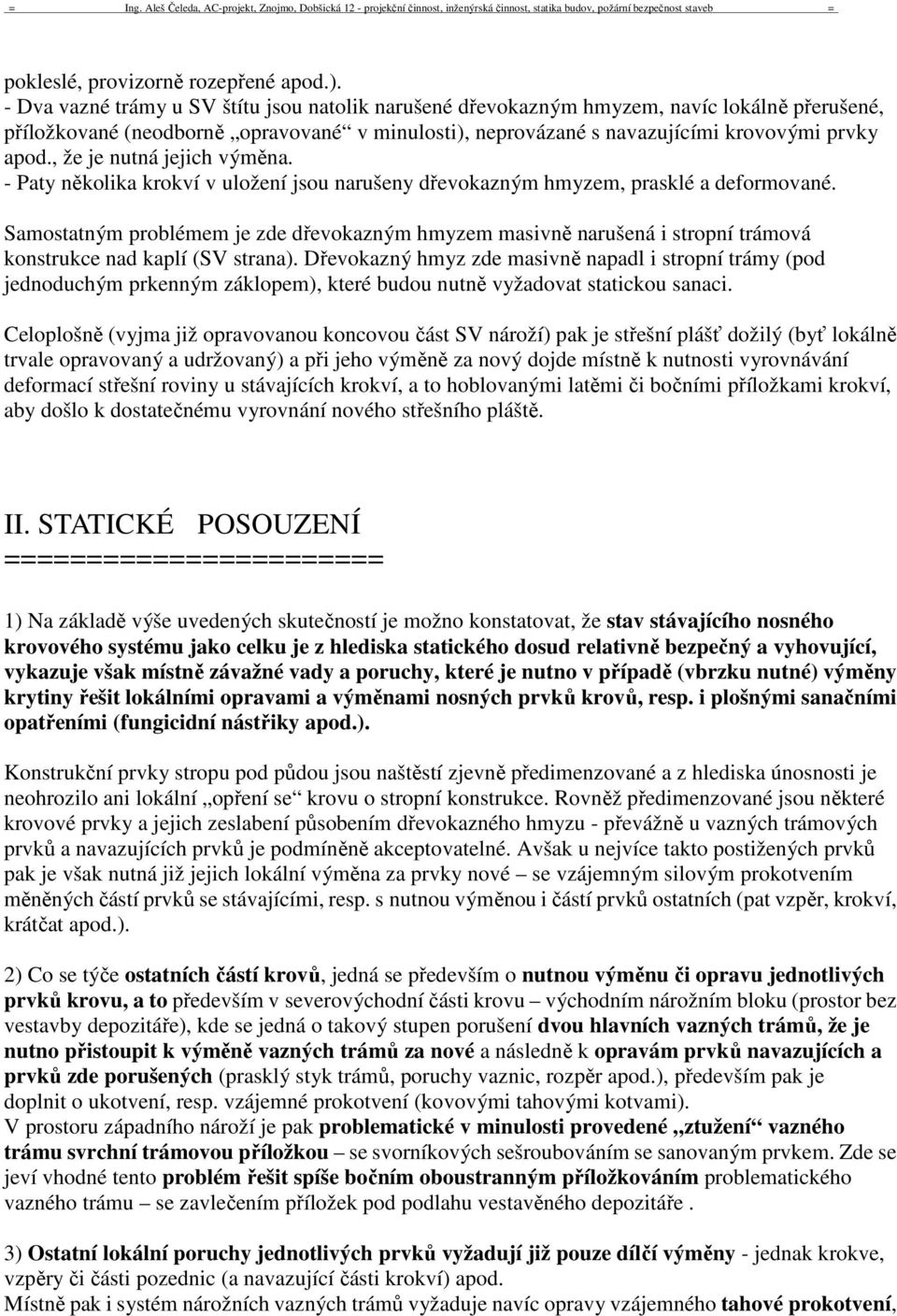

4 pokleslé, provizorně rozepřené apod.). - Dva vazné trámy u SV štítu jsou natolik narušené dřevokazným hmyzem, navíc lokálně přerušené, příložkované (neodborně opravované v minulosti), neprovázané s navazujícími krovovými prvky apod., že je nutná jejich výměna. - Paty několika krokví v uložení jsou narušeny dřevokazným hmyzem, prasklé a deformované. Samostatným problémem je zde dřevokazným hmyzem masivně narušená i stropní trámová konstrukce nad kaplí (SV strana). Dřevokazný hmyz zde masivně napadl i stropní trámy (pod jednoduchým prkenným záklopem), které budou nutně vyžadovat statickou sanaci. Celoplošně (vyjma již opravovanou koncovou část SV nároží) pak je střešní plášť dožilý (byť lokálně trvale opravovaný a udržovaný) a při jeho výměně za nový dojde místně k nutnosti vyrovnávání deformací střešní roviny u stávajících krokví, a to hoblovanými latěmi či bočními příložkami krokví, aby došlo k dostatečnému vyrovnání nového střešního pláště. II. STATICKÉ POSOUZENÍ ======================= 1) Na základě výše uvedených skutečností je možno konstatovat, že stav stávajícího nosného krovového systému jako celku je z hlediska statického dosud relativně bezpečný a vyhovující, vykazuje však místně závažné vady a poruchy, které je nutno v případě (vbrzku nutné) výměny krytiny řešit lokálními opravami a výměnami nosných prvků krovů, resp. i plošnými sanačními opatřeními (fungicidní nástřiky apod.). Konstrukční prvky stropu pod půdou jsou naštěstí zjevně předimenzované a z hlediska únosnosti je neohrozilo ani lokální opření se krovu o stropní konstrukce. Rovněž předimenzované jsou některé krovové prvky a jejich zeslabení působením dřevokazného hmyzu - převážně u vazných trámových prvků a navazujících prvků je podmíněně akceptovatelné. Avšak u nejvíce takto postižených prvků pak je však nutná již jejich lokální výměna za prvky nové se vzájemným silovým prokotvením měněných částí prvků se stávajícími, resp. s nutnou výměnou i částí prvků ostatních (pat vzpěr, krokví, krátčat apod.). 2) Co se týče ostatních částí krovů, jedná se především o nutnou výměnu či opravu jednotlivých prvků krovu, a to především v severovýchodní části krovu východním nárožním bloku (prostor bez vestavby depozitáře), kde se jedná o takový stupen porušení dvou hlavních vazných trámů, že je nutno přistoupit k výměně vazných trámů za nové a následně k opravám prvků navazujících a prvků zde porušených (prasklý styk trámů, poruchy vaznic, rozpěr apod.), především pak je doplnit o ukotvení, resp. vzájemné prokotvení (kovovými tahovými kotvami). V prostoru západního nároží je pak problematické v minulosti provedené ztužení vazného trámu svrchní trámovou příložkou se svorníkových sešroubováním se sanovaným prvkem. Zde se jeví vhodné tento problém řešit spíše bočním oboustranným příložkováním problematického vazného trámu se zavlečením příložek pod podlahu vestavěného depozitáře. 3) Ostatní lokální poruchy jednotlivých prvků vyžadují již pouze dílčí výměny - jednak krokve, vzpěry či části pozednic (a navazující části krokví) apod. Místně pak i systém nárožních vazných trámů vyžaduje navíc opravy vzájemného tahové prokotvení,

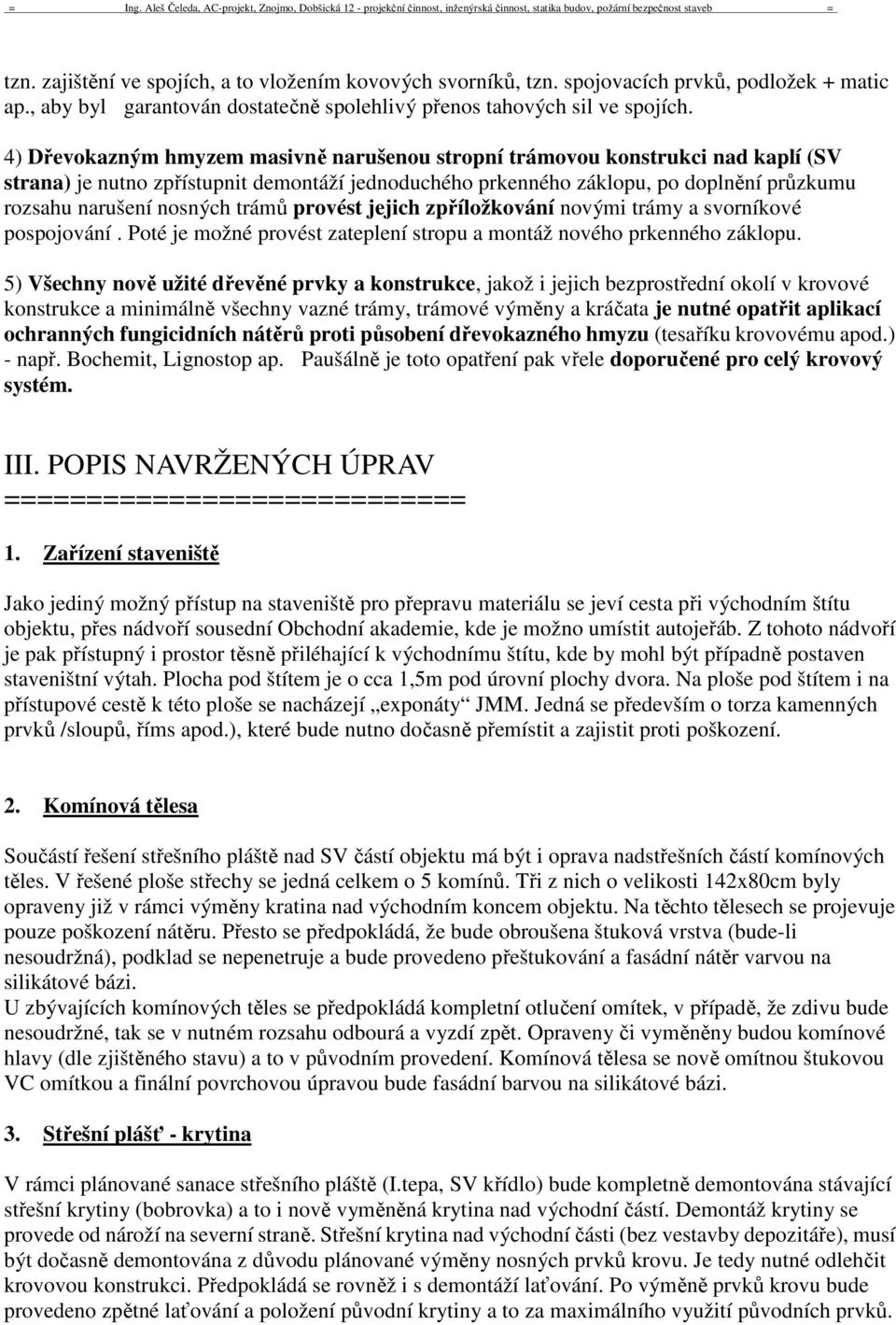

5 tzn. zajištění ve spojích, a to vložením kovových svorníků, tzn. spojovacích prvků, podložek + matic ap., aby byl garantován dostatečně spolehlivý přenos tahových sil ve spojích. 4) Dřevokazným hmyzem masivně narušenou stropní trámovou konstrukci nad kaplí (SV strana) je nutno zpřístupnit demontáží jednoduchého prkenného záklopu, po doplnění průzkumu rozsahu narušení nosných trámů provést jejich zpříložkování novými trámy a svorníkové pospojování. Poté je možné provést zateplení stropu a montáž nového prkenného záklopu. 5) Všechny nově užité dřevěné prvky a konstrukce, jakož i jejich bezprostřední okolí v krovové konstrukce a minimálně všechny vazné trámy, trámové výměny a kráčata je nutné opatřit aplikací ochranných fungicidních nátěrů proti působení dřevokazného hmyzu (tesaříku krovovému apod.) - např. Bochemit, Lignostop ap. Paušálně je toto opatření pak vřele doporučené pro celý krovový systém. III. POPIS NAVRŽENÝCH ÚPRAV ============================ 1. Zařízení staveniště Jako jediný možný přístup na staveniště pro přepravu materiálu se jeví cesta při východním štítu objektu, přes nádvoří sousední Obchodní akademie, kde je možno umístit autojeřáb. Z tohoto nádvoří je pak přístupný i prostor těsně přiléhající k východnímu štítu, kde by mohl být případně postaven staveništní výtah. Plocha pod štítem je o cca 1,5m pod úrovní plochy dvora. Na ploše pod štítem i na přístupové cestě k této ploše se nacházejí exponáty JMM. Jedná se především o torza kamenných prvků /sloupů, říms apod.), které bude nutno dočasně přemístit a zajistit proti poškození. 2. Komínová tělesa Součástí řešení střešního pláště nad SV částí objektu má být i oprava nadstřešních částí komínových těles. V řešené ploše střechy se jedná celkem o 5 komínů. Tři z nich o velikosti 142x80cm byly opraveny již v rámci výměny kratina nad východním koncem objektu. Na těchto tělesech se projevuje pouze poškození nátěru. Přesto se předpokládá, že bude obroušena štuková vrstva (bude-li nesoudržná), podklad se nepenetruje a bude provedeno přeštukování a fasádní nátěr varvou na silikátové bázi. U zbývajících komínových těles se předpokládá kompletní otlučení omítek, v případě, že zdivu bude nesoudržné, tak se v nutném rozsahu odbourá a vyzdí zpět. Opraveny či vyměněny budou komínové hlavy (dle zjištěného stavu) a to v původním provedení. Komínová tělesa se nově omítnou štukovou VC omítkou a finální povrchovou úpravou bude fasádní barvou na silikátové bázi. 3. Střešní plášť - krytina V rámci plánované sanace střešního pláště (I.tepa, SV křídlo) bude kompletně demontována stávající střešní krytiny (bobrovka) a to i nově vyměněná krytina nad východní částí. Demontáž krytiny se provede od nároží na severní straně. Střešní krytina nad východní části (bez vestavby depozitáře), musí být dočasně demontována z důvodu plánované výměny nosných prvků krovu. Je tedy nutné odlehčit krovovou konstrukci. Předpokládá se rovněž i s demontáží laťování. Po výměně prvků krovu bude provedeno zpětné laťování a položení původní krytiny a to za maximálního využití původních prvků.

6 Nová střešní krytina bude opět pálená, bobrovka (šupinové krytí), cihlově červené barvy. Hřebenáče a nároží bude kladeno na sucho na kartáče. 4. Střešní plášť konstrukce krovu Ve výkresové části jsou označeny a popsány prvky krovu, které jsou nejvíce poškozeny a měla by být provedena jejich sanace. Jedná se především o vazné trámy, pozednice, krátčata a krokve. Sanace většiny těchto prvků je navržena jejich výměnou. U prvků, kde by tato výměna byla těžce realizovatelná, jedná se o vazné trámy zabíhající pod vestavbu depozitáře, je navrženo jejich zesílení bočním zpříložkováním. Zesílení vazných trámů profilu 24x26cm, je navrženo oboustranně aplikovanými dřevěnými příložkami 10x26cm. Pro šroubování příložek s trámem je navrženo závitovými tečemi M-18 á cca 50cm. Příložky budou zataženy cca 1m pod vestavbu depozitáře. Ostatní, vyměňované prvky budou demontovány a nahrazeny prvky novými, stejného profilu. V rámci demontáže bude nutno v některých případech provést i dočasnou demontáž prvků navazujících. Jedná se zejména o východní část objektu, kde se mají vyměňovat vazné trámy. Tyto trámy vynášejí kolmo uložené trámy, do kterých jsou chytána krátčata. V rámci výměny těchto vazných trámů se předpokládá dočasná demontáž kolmých vazných trámů, s tím, že krátčata budou dočasně podchycena. V rámci výměny prvků krovu bude některé části krovu dočasně přizvednout, příp. podchytit, některé prvky dočasně zavěsit. Nově se provede laťování a to z latí 30x50mm, kladených pro šupinové krytí taškami formátu bobrovka. Všechny nově užité dřevěné prvky a konstrukce, jakož i jejich bezprostřední okolí v krovové konstrukce a minimálně všechny vazné trámy, trámové výměny a kráčata je nutné opatřit aplikací ochranných fungicidních nátěrů proti působení dřevokazného hmyzu (tesaříku krovovému apod.) - např. Bochemit, Lignostop ap. Paušálně je toto opatření pak vřele doporučené pro celý krovový systém. 5. Střešní plášť klempířské prvky V rámci navržených sanačních úprav bude provedena výměna klempířských prvků střechy. Jedná se lemování, střešní výlezy, žlaby, svody, kotlíky a to vše v rozsahu řešeného severovýchodního křídla. Nové klempířské prvky budou provedeny z Cu plechu. Pro výměnu 5ks střešních svodů se u každého z nich počítá se stavbou lehkého věžového lešení. 6. Stropní konstrukce nad kaplí V rámci plánované sanace stropní konstrukce jsou navržena následující opatření: - provede se kompletní odstranění horního záklopu - dřevěné stropní prvky budou opatřeny nátěrem proti škůdcům a dřevokaznému hmyzu a to min. ve 2 vrstvách, rovněž podbití stropu se shora opatří tímto nátěrem - stropní trámy budou zesíleny dřevěnými příložkami 80x220mm, vždy 2ks na trám, které budou s trámem propojeny závitovou tyčí M-14 á cca 500mm. - na zesílenou stropní konstrukci se provede nový záklop a to z prken tl. 30mm 7. Hromosvody, elektroinstalace V rámci plánované, I. etapy stavby se nepředpokládá výměna hromosvodové soustavy. Tato bude provedena v rámci některé z dalších etap. Nyní dojde pouze k dočasné demontáží nadstřešní části hromosvodu a po dokončení Kariny se osadí zpět.

7 V průběhu sanace prvků krovu, bude na některých místech nutno dočasně uvolnit a posunout vedení NN, které jsou uchycena na prvcích krovu, které budou sanací dotčeny. Při provádění všech popsaných prací musí být dodrženy všechny předpisy na ochranu zdraví osob a pracovníků kdy je nutno se řídit bezpečnostními předpisy. Během stavby a následného provozu budou dodržovány předpisy k zajištění BP jako jsou zákoník práce č. 262/2006 a na něj navazující nařízení vlády NV č.11/2002 Sb.(umístění bezpeč. značek, signály), NV č.378/2001 Sb.( bezp. provoz strojů, technických zařízení, přístrojů a nářadí), NV č.495/2001 Sb.(OOPP), NV č.168/2002 Sb.(provozování dopravy), NV č. 101/2005Sb.(pracoviště a pracovní prostředí), NV č. 362/2005 Sb.(BP na pracovištích nebezpečím pádu z výšky nebo do hloubky). Dále dodržení nařízení vlády NV 591/2006 Sb. (min. požadavky na bezpečnost a ochranu zdraví při práci). Vypracoval: ing. Čeleda, statik.

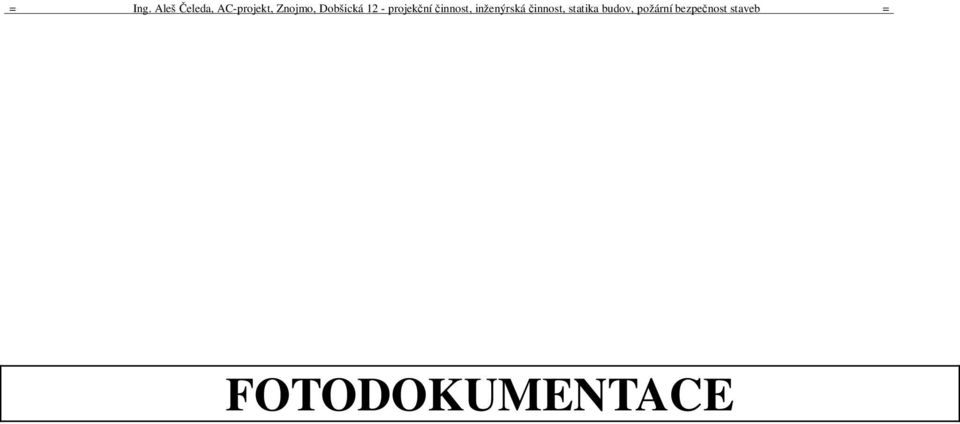

8 FOTODOKUMENTACE

9 Letecké pohledy na střechy posuzovaného objektu muzea.

10

11 Typické poruchy pozednic a zhlaví vazných trámů způsobené dřevokazným hmyzem.

12 Typické poruchy pozednic a zhlaví vazných trámů a dalších navazujících krovových prvků způsobené dřevokazným hmyzem.

13 Kromě poruch pozednic a vazných trámů jsou v SZ křídle masivně napadeny dřevokazným hmyzem i stropní trámy nad kaplí nutná je jejich statická sanace či výměna.

14 Typické poruchy pozednic a zhlaví vazných trámů způsobené dřevokazným hmyzem - zde u SV křídla objektu.

15 Prasklý spoj vazných trámů v nároží SV křídla objektu.

16 Dožilé a nedostatečně sanované vazné trámy u štítu v nároží SV křídla objektu.

17 Dožilé a nedostatečně sanované prvky krovu paty krokví a sloupků, v nároží SZ křídla objektu. Typické poruchy pozednic a zhlaví vazných trámů způsobené dřevokazným hmyzem SV nároží.
