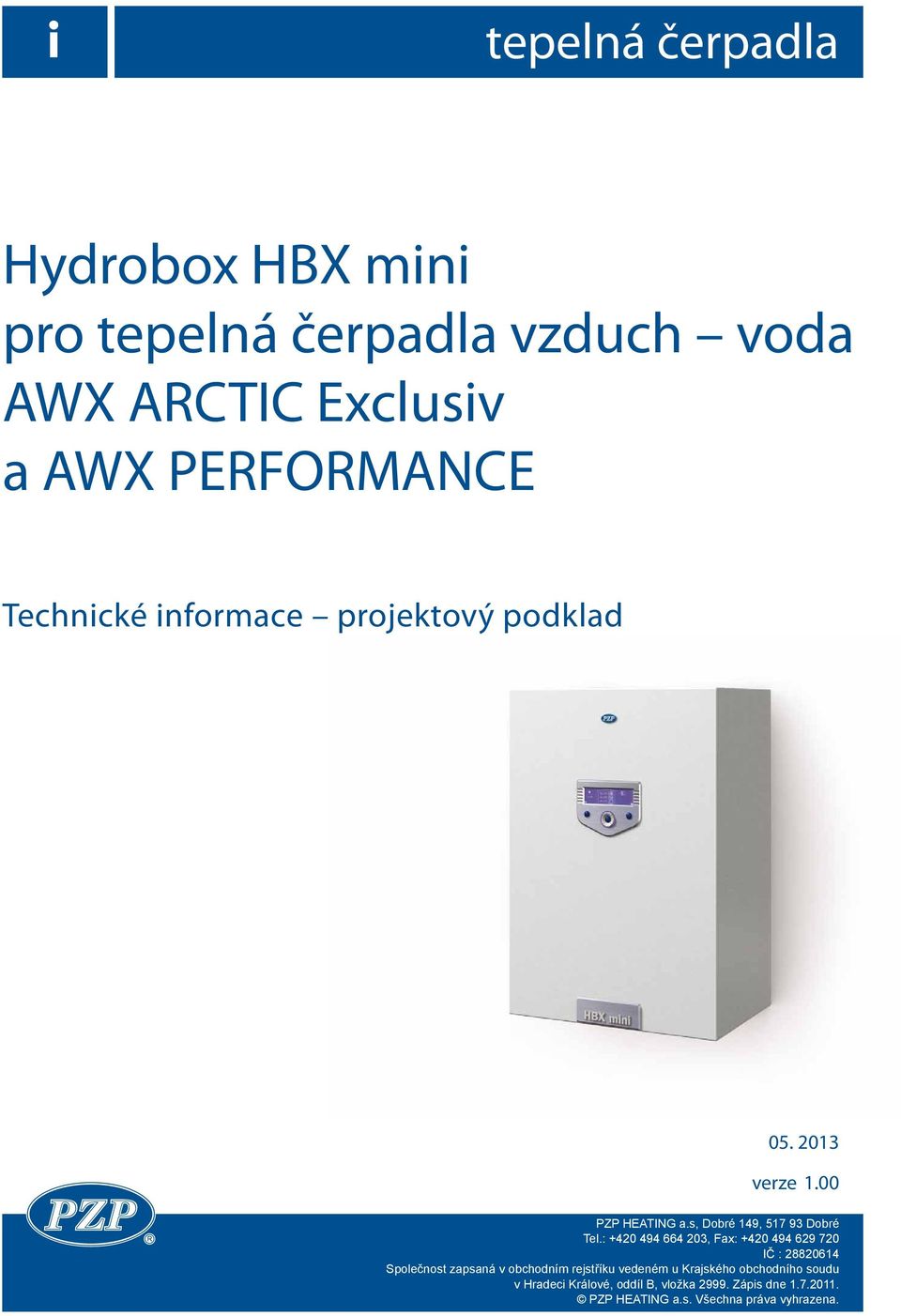

1 tepelná čerpadla Hydrobox HBX mini pro tepelná čerpadla vzduch voda AWX ARCTIC Exclusiv a AWX PERFORMANCE Technické informace verze 1.00 PZP HEATING a.s, Dobré 149, Dobré Tel.: , Fax: IČ : Společnost zapsaná v obchodním rejstříku vedeném u Krajského obchodního soudu v Hradeci Králové, oddíl B, vložka Zápis dne PZP HEATING a.s. Všechna práva vyhrazena.

2

3 Obsah stránka 1. Úvodní informace 2 2. Technický popis hydroboxu HBX mini 2 3. Přehled vybavenosti hydroboxu 3 4. Elektronický řídicí systém 4 5. Elektroinstalace hydroboxu Elektrické připojení všeobecně Elektrické připojení hydroboxu Připojení hlavního elektrického přívodu a externích zařízení systém kontroly elektrického napájení 6 6. Připojení hydroboxu 7 7. Akumulace tepla v otopné soustavě Instalace hydroboxu Instalace propojovacích vedení mezi hydroboxem a tepelným čerpadlem Pracovní podmínky Provozní podmínky a prostředí Technické parametry elektrických zařízení Sekundární okruh Rozsah dodávky Technické parametry Jištění a dimenzování přívodu hydroboxu Popis připojení elektrických a elektronických součástí systému Seznam pozic svorkovnic Rozměrový náčrtek zařízení

4 1. Úvodní informace Hydrobox HBX mini pro tepelná čerpadla AWX ARCTIC Exclusiv a AWX PERFORMANCE je určen pro snadné a rychlé připojení tepelných čerpadel typových označení HP3AWX E a HP3AWX P k otopné soustavě. Pod elegantním krytem skrývá všechny důležité topenářské komponenty optimalizované pro použití s tepelným čerpadlem a současně všechny prvky řídicího systému daného tepelného čerpadla AWX, čímž se minimalizuje nutný instalační prostor ve vytápěném objektu (odpadá nutnost instalace samostatného elektrického rozváděče) a současně i čas potřebný k montáži tepelného čerpadla. Tím dochází ke snížení celkových investičních nákladů a zkrácení doby realizace. Hydrobox HBX mini charakterizují následující vlastnosti: Snadná a rychlá instalace Úspora místa ve vytápěném objektu Profesionální provedení připojení tepelného čerpadla AWX E, P k otopné soustavě v jedné skříni s moderním designem vhodným i do interiéru Topenářské komponenty optimalizované pro použití s tepelným čerpadlem Velmi tichý provoz Bezúdržbový provoz Snadný přístup ke všem komponentům 2. Technický popis hydroboxu HBX mini Hydrobox HBX mini se skládá ze sekundárního oběhového čerpadla, elektrokotle (doplňkový / bivalentní zdroj tepla), tlakové expanzní nádoby, třícestného ventilu včetně servopohonu pro přepínání mezi pracovními režimy TOPENÍ / OHŘEV TV, integrovaného řídicího rozváděče a dalších prvků potřebných pro připojení tepelného čerpadla AWX E, P jako základního zdroje tepla k otopné soustavě. Všechny prvky jsou po jednoduché demontáži kompaktně řešeného čelního krytu snadno přístupné. Řídicí rozváděč hydroboxu HBX mini zastává funkci ovládací, řídicí a funkci silového rozváděče. S vlastním tepelným čerpadlem je propojen kabelovým svazkem, který je součástí standardní dodávky tepelného čerpadla. K řídicímu rozváděči hydroboxu HBX mini se dále připojují zejména: hlavní elektrický přívod, externí teplotní sondy, ovládací signály pro řízení provozu vytápěcího systému, případně další oběhová čerpadla, směšovací ventily apod. Řídicí rozváděč zajišťuje kromě řízení provozu vlastního tepelného čerpadla rovněž řízení a regulaci vytápěcího systému s tepelným čerpadlem včetně elektrokotle (doplňkový / bivalentní zdroj tepla). Pro komunikaci s tepelným čerpadlem a systémem vytápění slouží ovládací panel s tlačítky a přehledným displejem. Na displeji jsou zobrazovány parametry a provozní stavy tepelného čerpadla a vytápěcího systému

5 3. Přehled vybavenosti hydroboxu Tabulka č.01 Typové označení HP3AWX E, P Řídicí rozváděč Ano Ovládací panel Ano Elektrokotel (doplňkový/bivalentní zdroj tepla) Ano (max. 15 kw) Sekundární oběhové čerpadlo Ano (1) Oběhové čerpadlo otopné soustavy Ne* Třícestný ventil včetně servopohonu topení / ohřev vody Ano Tlaková expanzí nádoba Ano (12 litrů) Pojistný přetlakový ventil Ano (0,25 MPa) Odvzdušnění Ano (ruční) Propojovací kabelový svazek Ano** Softstartér kompresoru Ano Kontrola elektrického napájení Ano Ekvitermní regulace teploty Ano Funkce pro ohřev teplé vody Ano Funkce ohřevu proti legionele Ano Řízení otopných okruhů Ano (3) Řízení směšovacího okruhu Ano (3) * Ne (pouze el. výstup pro připojení) ** Ano (součást dodávky tepelného čerpadla AWX)

6 obr. č.01 Tepelné čerpadlo AWX E, P obr. č.02 Hydrobox HBX mini 4. Elektronický řídicí systém Moderní mikroprocesorový řídicí systém tepelného čerpadla AWX E, P s komfortním ovládacím panelem zajišťuje ve standardní výbavě mimo vlastního řízení technologie tepelného čerpadla rovněž z pohledu otopné soustavy zejména následující funkce: Zpožděný start tepelného čerpadla po připojení napájecího napětí nebo po uvedení do pohotovostního stavu, tím se zabraňuje nežádoucímu opakovanému spouštění při poruchách v síti nebo nevhodné manipulaci s elektroinstalací. Anticyklickou regulaci, která zajišťuje potřebnou prodlevu mezi dvěma opakovanými starty kompresoru (min. 15 minut = max. 4 starty kompresoru za hodinu). Ekvitermní regulaci teploty topného média v závislosti na venkovní teplotě. Sofistikované funkce pro ohřev teplé vody včetně možnosti časových programů. Možnost nastavení priority ohřevu teplé vody nebo priority topení. Řízení provozu tepelného čerpadla a doplňkového zdroje tepla externím řídicím signálem. Blokování provozu tepelného čerpadla, případně doplňkového zdroje tepla elektrokotle signálem HDO. Řízení provozu sekundárního oběhového čerpadla okruh tepelného čerpadla. Nezávislé řízení oběhových čerpadel otopných okruhů. Blokování provozu doplňkového zdroje tepla - elektrokotle podle venkovní teploty a teploty vratné vody, včetně postupného kaskádního spínání jednotlivých stupňů elektrokotle. Univerzální řízení doplňkového / bivalentního zdroje tepla pomocí programovatelného výstupu Řízení směšovacích ventilů pomocí tříbodových servopohonů 230V AC. Funkci automatického protočení oběhových čerpadel pro zabránění zalehnutí čerpadel. Možnost použití startovacího režimu pro zprovoznění systému podlahového vytápění. Diagnostiku provozních stavů a sledování překročení mezních parametrů při provozu tepelného čerpadla a vytápěcího systému. Celou řadu dalších funkcí

7 5. Elektroinstalace hydroboxu 5.1 Elektrické připojení všeobecně Před instalací tepelného čerpadla a hydroboxu HBX mini je nutné vyžádat souhlas s připojením tepelného čerpadla příslušným elektrorozvodným závodem. Dále je nutné prověřit potřebnou velikost hlavního domovního jističe pro vybraný typ zařízení. Připojení se všeobecně provádí podle aktuálního elektrického schéma, které je vždy součástí dodávky. Všechny elektroinstalační práce je nutno provádět dle platných norem a předpisů. Elektroinstalační práce smí provádět pouze proškolený pracovník autorizovaná firma s potřebnou kvalifikací. 5.2 Elektrické připojení hydroboxu Z důvodu prodloužené životnosti a spolehlivosti se hydrobox HBX mini umisťuje vždy ve vnitřních prostorách budovy v prostředí normálním z hlediska elektrické bezpečnosti. Hydrobox HBX mini je dodáván bez propojovacího vedení. Propojovací vedení o délce 10 m je součástí standardní dodávky tepelného čerpadla AWX E, P. Toto vedení je v tepelném čerpadle již zapojeno a na druhém konci je opatřeno označením vodičů, které se po protažení kabelového vedení stavebními konstrukcemi zapojí do řídicího rozváděče hydroboxu HBX mini. Ostatní elektroinstalace se zapojí dle elektrických schémat a požadavků otopné soustavy s ohledem na funkce řídicího systému. Propojovací kabelové vedení je uloženo v UV odolné plastové hadici sloužící k ochraně kabelů a vodičů před mechanickým poškozením. Plastová hadice není odolná vůči mechanickému namáhání. Propojovací vedení lze na zvláštní objednávku dodat v délkách 15, 20, 30 a 40 m. Při instalaci je možné propojovací vedení zkrátit. Tato úprava nemá vliv na záruku zařízení. Pozor na zachování správnosti značení vodičů a kabelů! 5.3 Připojení hlavního elektrického přívodu a externích zařízení Hlavní elektrický přívod hydroboxu HBX mini musí být dimenzován dle nadřazeného jištění a délky přívodního vedení. Řídicí rozváděč v hydroboxu není opatřen hlavním vypínačem. Předpokládá se, že ten bude součástí samostatně jištěného silového přívodu. Do místa instalace hydroboxu HBX mini je nutné přivést: Jištěný silový přívod V, 50 Hz podle výše popsaných doporučení. Řídicí signál HDO** pro blokování provozu tepelného čerpadla, případně signál HDO** pro blokování provozu elektrokotle dle požadavků místního energetického rozvodného závodu. Signály pro řízení otopných okruhů (signály od prostorových jednotek, např. Roommanager). V rámci instalace se k řídicímu rozváděči hydroboxu HBX mini dále připojují zejména: Oběhová čerpadla otopných okruhů (v případě více otopných okruhů než jeden) Třícestné směšovací ventily Externí teplotní sondy a jiná regulační zařízení podle požadovaného rozsahu funkčnosti tepelného čerpadla a vytápěcího systému. ** Poznámka: Signál HDO (Hromadné Dálkové Ovládání) slouží elektrorozvodným závodům pro regulaci odběru elektrické energie v době špiček, především v ranních a odpoledních či večerních hodinách. V některých zemích nemusí být systém HDO vůbec používán. V takovém případě se řídicí signál jednoduše nahrazuje propojením příslušného vstupu v řídicím rozváděči tepelného čerpadla

8 5.4 systém kontroly elektrického napájení Řídicí rozváděč hydroboxu HBX mini je standardně vybaven speciálním elektronickým zařízením pro kontrolu napájecího napětí a sledu jednotlivých fází. Toto zařízení zajišťuje, že tepelné čerpadlo a především kompresor tepelného čerpadla bude pracovat, jen pokud napá- Pokud dojde k vyhlášení poruchy napájecího napětí, je nutné zkontrolovat elektrické napájení tepelného čerpadla. Na zařízení je kontrolkou injecí napětí bude ve stanovené toleranci. Díky tomuto zařízení nemůže chybné napájecí napětí (špatný sled fází, závady v elektrorozvodné síti) ohrožovat správnou funkci tepelného čerpadla a životnost kompresoru. Tabulka č.02 Nastavení parametrů Min: -15 % zajišťuje vyhlášení poruchy při poklesu napětí pod 340 V mezi fázemi Max: -10 % zajišťuje zrušení poruchy při obnovení napájecího napětí nad 340 V mezi fázemi Delay: 10 s vyhlášení poruchy napájení jen když porucha trvá déle než 10 s (odolnost proti náhodným výkyvům napájecího napětí) Function: U+S nastavení režimu kontroly napájecího napětí a sledu fází dikována konkrétní porucha (podpětí nebo sled fází). V případě pominutí poruchy dochází automaticky k obnovení funkce tepelného čerpadla

9 6. Připojení hydroboxu Tepelné čerpadlo AWX E, P je určeno k přímé instalaci do venkovního prostředí. S tím souvisí také nutnost přivedení otopné vody do venkovního prostředí a možné riziko jejího zamrznutí při delší odstávce tepelného čerpadla z provozu nebo delším výpadku elektrického napájení při venkovních teplotách pod bodem mrazu. Při instalaci tepelného čerpadla a jeho napojení na otopnou soustavu musí být tedy bezpodmínečně dodrženy veškeré technické pokyny pro instalaci a provedena dostupná opatření k zabránění zamrznutí otopné vody. Hydrobox HBX mini a tepelné čerpadlo AWX se navzájem propojí sekundárním okruhem. Sekundární oběhové čerpadlo je součástí hydroboxu HBX mini. Dále se hydrobox HBX mini napojuje na otopnou soustavu. Oběhová čerpadla pro jednotlivé otopné okruhy nejsou součástí zařízení. Filtrační a uzavírací prvky se na straně otopné soustavy osazují dle standardních zvyklostí. Před vstupem do kondenzátoru tepelného čerpadla musí být vždy instalován flitr nečistot! V případě delší odstávky tepelného čerpadla z provozu nebo delšího výpadku elektrického napájení v období s extrémně nízkými teplotami je nutné sekundární okruh tepelného čerpadla vypustit nebo zajistit dostatečnou cirkulaci ohřáté topné vody v sekundárním okruhu náhradním způsobem Tepelné čerpadlo musí být provozováno trvale! Součástí hydroboxu HBX mini je standardně tlaková expanzní nádoba o objemu 12 litrů a přetlakový pojistný ventil s otevíracím přetlakem 0,25 MPa. V případě že daný objem vestavěné tlakové expanzní nádoby bude nedostačující potřebám a charakteru otopné soustavy, je nutné ji externě doplnit do požadovaného objemu. Potrubí otopné vody mezi vlastním tepelným čerpadlem AWX a hydroboxem HBX mini musí být instalováno předepsaným způsobem a vhodným způsobem izolováno proti vlivu nízkých až extrémně nízkých venkovních teplot! Výrobce zařízení v žádném případě nebere odpovědnost za škody způsobené nedodržením výše uvedených pokynů!

10 obr. č.03 Schéma vnitřního hydraulického zapojení a elektrické vazby

11 obr. č.04 Připojení hydroboxu a tepelného čerpadla AWX E, P k otopné soustavě

12 7. Akumulace tepla v otopné soustavě Tepelné čerpadlo AWX E, P je vhodné zapojit do systému přes akumulační nádrž, která zajistí následující funkce: Odděluje průtok tepelným čerpadlem a průtok otopnou soustavou, čímž je zajištěn požadovaný stálý průtok tepelným čerpadlem a tím i konstantní ohřátí otopné vody. Správně dimenzovaná akumulační nádrž obsahuje dostatečné množství otopné vody pro odtávání tepelného čerpadla vzduch-voda reverzací chladicího okruhu (uvažováno pro případ, že otopná soustava nedisponuje dostatečným množstvím vody nezbytné pro odtávání reverzací funkce tepelného čerpadla). Správně dimenzovaná akumulační nádrž obsahuje rovněž dostatečné množství otopné vody k zamezení cyklování provozu tepelného čerpadla při nepříznivých podmínkách v závislosti na aktuální potřebě tepla pro vytápěný objekt. Tepelné čerpadlo AWX E, P může být za určitých podmínek připojeno přímo k otopné soustavě bez použití akumulační nádrže. Otopná soustava však musí bezpodmínečně zajistit podmínku minimálního aktivního objemu otopné vody (viz. předchozí výpočet) a dále pak podmínku požadovaného předepsaného konstantního průtoku bez jakéhokoliv omezení. Jako příklad můžeme uvést jeden otopný okruh tvořený systémem podlahového vytápění. V případě vytápěcího systému s více otopnými okruhy musí být vždy použita akumulační nádrž z důvodu dokonalého hydraulického oddělení. Výpočet aktivního objemu otopné vody ve vytápěcím systému: Va = k Qz [kw] Va [litry]... aktivní objem otopné vody ve vytápěcím systému k [-]...konstanta (minimální doporučená hodnota 15) Qz [kw]...jmenovitý topný výkon tepelného čerpadla při podmínkách A2/W35 8. Instalace hydroboxu Musí být zajištěn volný prostor před zařízením minimálně 800 mm z hlediska bezpečnosti! Hydrobox HBX mini je určen pro montáž na stěnu uvnitř vytápěného objektu v prostředí, kde okolní teplota neklesá pod +5 C! Hydrobox HBX mini musí být umístěn takovým způsobem, aby byl zajištěn přístup pro montáž propojovacích vedení od tepelného čerpadla, připojení otopné soustavy, elektrické propojení a následný servis zařízení! Při instalaci je nutné vhodným způsobem zajistit odvod vody od pojistného přetlakového ventilu tak, aby nedošlo ke škodám na majetku nebo k opaření osob vařící vodou

13 9. Instalace propojovacích vedení mezi hydroboxem a tepelným čerpadlem Propojovací vedení musí být vhodným způsobem tepelně izolováno! Propojovací vedení jsou vedena stavebními prostupy. V místě prostupu musí být propojovací vedení vždy chráněna průchodkami! Rozměry stavebních prostupů musí být voleny s ohledem na dimenzi potrubí a tloušťku tepelné izolace. Po montáži se propojovací vedení utěsní PUR pěnou. Propojovací vedení může být vedeno ve žlabech, v instalačních kanálech nebo na konzolách. Případné spoje potrubí nesmí být nikdy uloženy přímo ve stavebních konstrukcích, např. pod omítku nebo do betonu! Elektrické propojovací vedení je vedeno souběžně s propojovacím potrubím otopné vody. 10. Pracovní podmínky 10.1 Provozní podmínky a prostředí Vytápěcí systém musí být zabezpečen v souladu s ČSN Tabulka č.03 Hydrobox HBX mini může být provozován při stacionární instalaci na místě chráněném proti povětrnostním vlivům Hydrobox HBX mini minimální teplota vzduchu +5 ºC maximální teplota vzduchu +35 ºC 10.2 Technické parametry elektrických zařízení Tabulka č.04 Technické parametry elektrických zařízení Jmenovité napájecí napětí / 230 V ±10% Druh proudu a kmitočet střídavý, 50 Hz ±1 % Charakteristika sítě Třída ochrany Stupeň ochrany krytím Hlavní přívod elektrického napájení TN-S - podle ČSN ed.2 I - podle ČSN EN ed.3 IP-40 - podle ČSN EN (při předepsané montáži) pevný, dimenzování a jištění musí odpovídat normám ČSN ed.2, ČSN ed.2, ČSN EN , ČSN ed

14 10.3 Sekundární okruh Pracovní látka sekundárního okruhu -- voda nekorozivní, bez mechanických nečistot -- jiná látka jen po dohodě s výrobcem. Činná část sekundárního okruhu -- nejvyšší pracovní přetlak 250 kpa -- minimální přetlak 30 kpa -- nejvyšší pracovní teplota 58 C při chodu kompresoru 11. Rozsah dodávky Hydrobox HBX mini se dodává s příslušným počtem teplotních sond, případně dalším příslušenstvím tepelného čerpadla na zvláštní objednávku. Hydrobox HBX mini se dodává na dřevěné transportní paletě v ochranném obalu. Součástí dodávky je kompletní průvodní dokumentace, protokol o jakosti a kompletnosti, zpráva o výchozí revizi elektrického zařízení, záruční list a certifikát výrobku včetně prohlášení o shodě

15 12. Technické parametry Tabulka č.05 Technické parametry hydroboxu HBX mini v závislosti na typu tepelného čerpadla AWX Technické parametry Hydraulické parametry Typ HP3AWX 06 E 08 E 10 E 14 E 08 P 11 P 14 P 17 P průtok doporučený m 3 /h 1,0 1,3 1,6 2,3 1,9 2,4 3,1 3,8 disponibilní tlak 1) kpa min/max pracovní přetlak bar 0,3/2,5 objem l Další údaje tlaková expanzní nádoba l 12 pojistný přetlakový ventil MPa 0,25 Připojovací rozměry Cu potrubí mm ,5 Rozměry a hmotnost Elektrické parametry šířka mm 560 hloubka mm 370 výška mm 800 hmotnost bez otopné vody kg 80 napájecí napětí V / Hz / 50 stupeň ochrany krytím - IP40 1) Hodnoty disponibilního tlaku jsou dostatečné pro hydraulické propojení hydroboxu HBX mini a tepelného čerpadla AWX potrubím o délce 10 metrů. Délkou se rozumí délka rozvinutého potrubí v jednom směru. V případě požadavku na větší délku potrubí je nutné provést kontrolu tlakových poměrů daného případu vzhledem k uvedenému disponibilnímu tlaku hydroboxu HBX mini!

16 13. Jištění a dimenzování přívodu hydroboxu Tabulka č.06 Jištění a dimenzování přívodu hydroboxu HBX mini v závislosti na typu tepelného čerpadla AWX Typ HP3AWX 06 E 08 E 10 E 14 E 08 P 11 P 14 P 17 P kompresor odebíraný proud dimenzování hlavní přívod (jistič) náběhový proud (Softstartér) A max. provozní proud A 4,2 6,0 7,0 10,0 7,4 9,7 13,0 15,3 ventilátor A 0,9 0,9 0,9 0,5 0,3 0,6 0,6 0,9 sekundární oběhové čerpadlo A 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 oběhová čerpadla otopné soustavy 3 okruhy 1) A 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1 řídicí obvody tepelného čerpadla elektrokotel 2 3,0 kw A C16/3 A 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 elektrokotel 2 4,5 kw A C20/3 C20/3 C20/3 C25/3 C20/3 C25/3 C25/3 C32/3 elektrokotel 2 6,0 kw A C25/3 C25/3 C25/3 C25/3 C25/3 C25/3 C32/3 C32/3 elektrokotel 2 7,5 kw A C32/3 C32/3 C32/3 C32/3 C32/3 C32/3 C32/3 1) Oběhová čerpadla otopné soustavy (otopných okruhů) nejsou součástí hydroboxu. Hodnota jištění hlavního přívodu zajistí provoz soustavy v bivalentním režimu (tepelné čerpadlo + 1 stupeň elektrokotle) nebo provoz soustavy v monovalentním režimu (pouze elektrokotel 2 stupně). V návrhu jističe jsou započítány hodnoty proudů kompresoru s jedním stupněm elektrokotle, ventilátoru, sekundárního oběhového čerpadla, oběhových čerpadel otopné soustavy a řídicích obvodů tepelného čerpadla. U všech typů hydroboxu HBX mini je elektrokotel součástí zařízení. V tabulce jsou zvýrazněny hodnoty jističů, kterým odpovídá standardně dodávaný výkon elektrokotle. Ostatní výkony elektrokotle pouze na zvláštní objednávku. Tabulka č.07 Tabulka maximálních délek vedení [m] pro jističe s charakteristikou C jmenovité proudy jističů [A] s charakteristikou C průřez vodičů [mm 2 ] , , Poznámka: Navržené délky vedení platí pro měděné vodiče a jsou pouze orientační

17 14. Popis připojení elektrických a elektronických součástí systému obr. č.05 Řídící rozváděč HP3AWX E a HP3AWX P, CP 1051, RT 1681 Společný přívod Oddělené přívody

18 obr. č.06 HP3AWX 06-14E - propojovací vedení (součást dodávky TČ) délka vedení 10 m odlišná délka může být vyrobena na zvláštní objednávku

19 obr. č.07 HP3AWX 08-17P - propojovací vedení (součást dodávky TČ) délka vedení 10 m odlišná délka může být vyrobena na zvláštní objednávku Strana vedení k rozváděči tepelného čerpadla

20 15. Seznam pozic svorkovnic Tabulka č.08 Seznam pozic svorkovnic tepelného čerpadla Pozice Popis 101 Hlavní elektrický přívod tepelného čerpadla 102 Elektrický přívod elektrokotle 103 Elektrický přívod kompresoru 104 Elektrický přívod regulace 105 Hlavní jistič tepelného čerpadla 106 Jistič elektrokotle 107 Jistič kompresoru 108 Jistič regulace 202 Výstup tělesa elektrokotle 1 silový 203 Výstup tělesa elektrokotle 2 silový 205 Výstup přímotopného dohřevu TV (teplé vody) (přísl. na zvláštní obj.) 301 Vstup havarijního termostatu elektrokotle 302 Vstup havarijního termostatu přímotopného dohřevu TV (teplé vody) (přísl. na zvláštní obj.) 303 Vstup signálu HDO tepelného čerpadla 304 Vstup signálu HDO tepelného čerpadla ovládáno bezpotenciálovým kontaktem 305 Vstup signálu HDO elektrokotle 306 Vstup signálu HDO elektrokotle ovládáno bezpotenciálovým kontaktem 307 Vstup prostorového termostatu / bazén. okruhu / externí ovládací signál otopného okruhu Vstup prostorového termostatu / bazén. okruhu / externí ovládací signál otopného okruhu Vstup prostorového termostatu / bazén. okruhu / externí ovládací signál otopného okruhu Vstup pro zapnutí funkce chlazení 401 Výstup pro oběhové čerpadlo okruhu tepelného čerpadla (max. 2A, 230V 50Hz) 402 Výstup pro oběhové čerpadlo otopného okruhu 1 (max. 2A, 230V 50Hz) 403 Výstup pro oběhové čerpadlo otopného okruhu 2 (max. 2A, 230V 50Hz) 404 Výstup pro oběhové čerpadlo otopného okruhu 3 (max. 2A, 230V 50Hz) 405 Výstup pro třícestný ventil TV (teplé vody) (max. 2A, 230V 50Hz) TOPENÍ / TEPLÁ VODA 406 Výstup pro směšovací ventil 1 (max. 2A, 230V 50Hz) Projekční podklady nenahrazují aktuální elektrická schémata tepelných čerpadel a mohou se od nich lišit. Zobrazené komponenty mohou a nemusí být součástí dodávky tepelného čerpadla

21 Tabulka č.08 Seznam pozic svorkovnic tepelného čerpadla Pozice Popis 407 Výstup pro směšovací ventil 2 (max. 2A, 230V 50Hz) 408 Výstup pro směšovací ventil 3 (max. 2A, 230V 50Hz) 409 Výstup porucha, bezpotenciálový kontakt (max. 2A / 230V 50Hz) 410 Univerzální výstup pro řízení bivalentního zdroje tepla, bezpotenciálový kontakt (max. 2A / 230V 50Hz) 603 Teplotní sonda povrchu výparníku 2 / topné vody ohřevu TV (přímotopný dohřev) (B5) 604 Teplotní sonda dole v AN / vratné vody topení / ochrany OS chlazení řídící teplota (B11) 605 Teplotní sonda TV (teplé vody) (B12) 606 Teplotní sonda za směšovacím ventilem 1 (B13) 607 Teplotní sonda za směšovacím ventilem 2 (B14) 608 Teplotní sonda za směšovacím ventilem 3 (B15) 609 Teplotní sonda venkovní teploty pro ekvitermní regulaci (B17) 610 Teplotní sonda bazénu (B16) 611 Teplotní sonda nahoře v AN (za elektrokotlem) / vratné vody chlazení / ochrany OS topení (B10) 702 Čtyřcenstný přepínací ventil chlazení 801 Svorkovnice kompresoru tepelného čerpadla AWX 802 Pospojení PE tepelného čerpadla AWX s rozváděčem 803 Svorkovnice ventilátoru, topného tělesa kompresoru, topného kabelu odkapní vany tepelného čerpadla AWX 804 Svorkovnice ochran tepelného čerpadla AWX 805 Svorkovnice teplotních sond tepelného čerpadla AWX 806 Propojovací vedení tepelného čerpadla AWX 855 Svorkovnice odděleného napájení 24V AC pro EEV v tepelném čerpadle AWX 856 Svorkovnice komunikační linky Modbus na EEV v tepelném čerpadle AWX 857 Svorkovnice ovládacího napětí 0 10V pro EC ventilátor v tepelném čerpadle AWX Projekční podklady nenahrazují aktuální elektrická schémata tepelných čerpadel a mohou se od nich lišit. Zobrazené komponenty mohou a nemusí být součástí dodávky tepelného čerpadla

22 16. Rozměrový náčrtek zařízení obr. č.08 Rozměrový náčrtek hydroboxu HBX mini včetně označení vývodů a otvorů pro zavěšení na zeď LEGENDA: 1 - Elektrické připojení a připojení tepelného čerpadla AWX, otopné soustavy a ohřívače TV 2 - Otvory ø 12 mm pro zavěšení na zeď 3 - Otvor ø 10 mm pro zajištění na zdi Zeď Vstup z TČ Vstup z otopné soustavy / otopné vody pro přípravu TV Výstup do otopné soustavy Výstup otopné vody pro přípravu TV Výstup do TČ PZP
