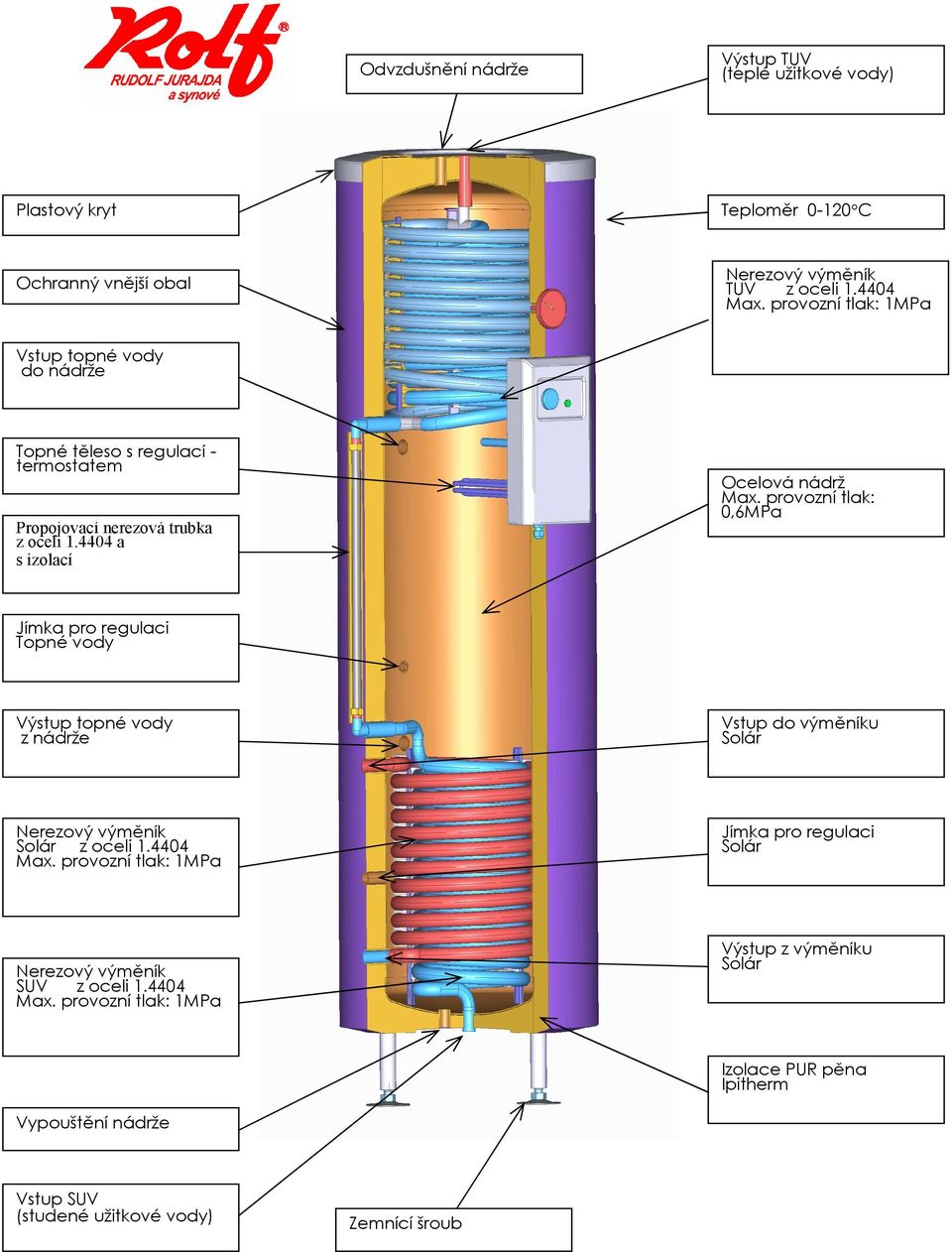

1 Odvzdušnění nádrže Výstup TUV (teplé užitkové vody) Plastový kryt Teploměr C Ochranný vnější obal TUV z oceli Vstup topné vody do nádrže Topné těleso s regulací - termostatem Propojovací nerezová trubka z oceli a s izolací Ocelová nádrž Max. provozní tlak: 0,6MPa Jímka pro regulaci Topné vody Výstup topné vody z nádrže Vstup do výměníku z oceli Jímka pro regulaci SUV z oceli Výstup z výměníku Izolace PUR pěna Ipitherm Vypouštění nádrže Vstup SUV (studené užitkové vody) Zemnící šroub

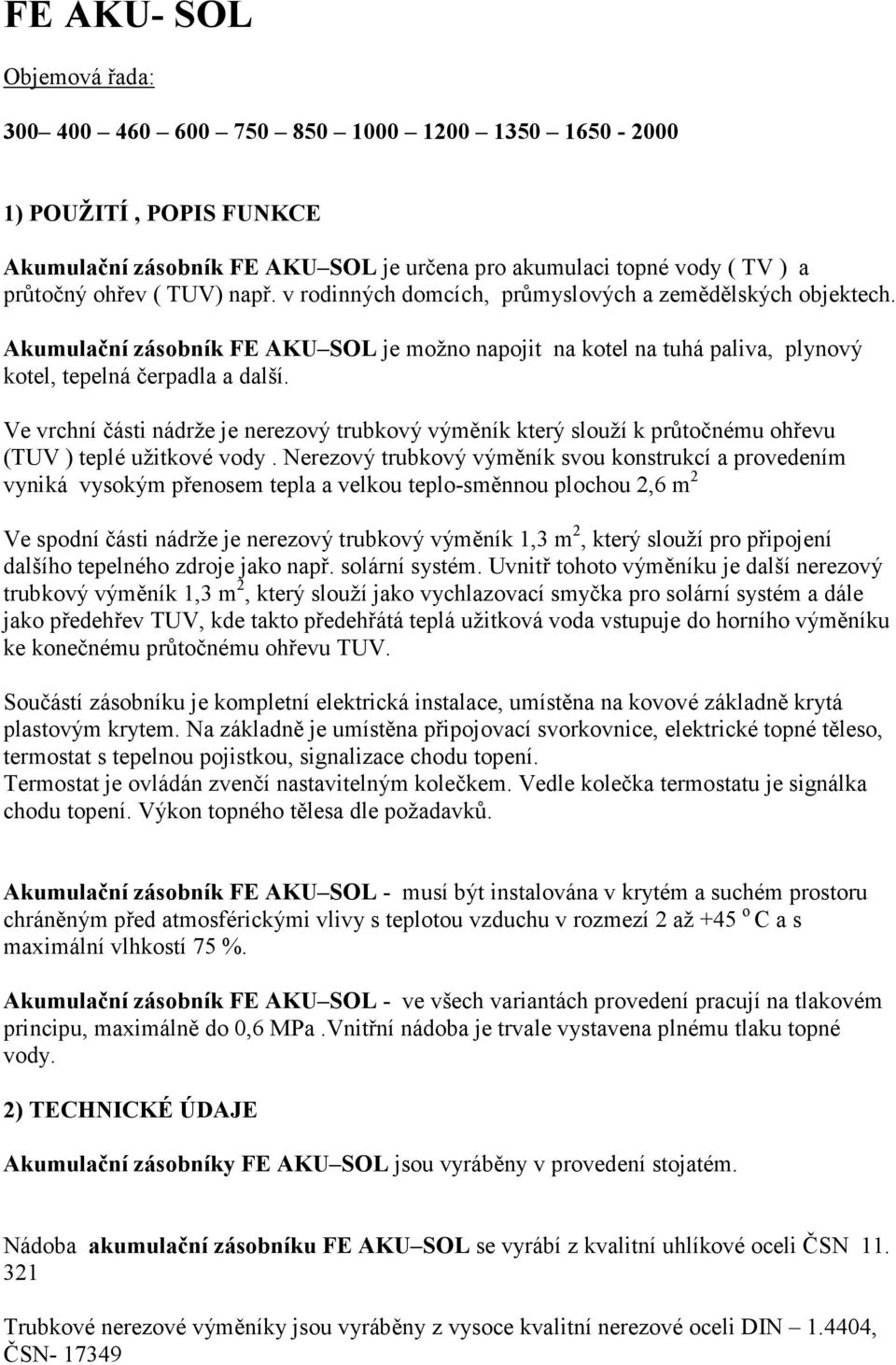

2 FE AKU- SOL Objemová řada: ) POUŽITÍ, POPIS FUNKCE Akumulační zásobník FE AKU SOL je určena pro akumulaci topné vody ( TV ) a průtočný ohřev ( TUV) např. v rodinných domcích, průmyslových a zemědělských objektech. Akumulační zásobník FE AKU SOL je možno napojit na kotel na tuhá paliva, plynový kotel, tepelná čerpadla a další. Ve vrchní části nádrže je nerezový trubkový výměník který slouží k průtočnému ohřevu (TUV ) teplé užitkové vody. Nerezový trubkový výměník svou konstrukcí a provedením vyniká vysokým přenosem tepla a velkou teplo-směnnou plochou 2,6 m 2 Ve spodní části nádrže je nerezový trubkový výměník 1,3 m 2, který slouží pro připojení dalšího tepelného zdroje jako např. solární systém. Uvnitř tohoto výměníku je další nerezový trubkový výměník 1,3 m 2, který slouží jako vychlazovací smyčka pro solární systém a dále jako předehřev TUV, kde takto předehřátá teplá užitková voda vstupuje do horního výměníku ke konečnému průtočnému ohřevu TUV. Součástí zásobníku je kompletní elektrická instalace, umístěna na kovové základně krytá plastovým krytem. Na základně je umístěna připojovací svorkovnice, elektrické topné těleso, termostat s tepelnou pojistkou, signalizace chodu topení. Termostat je ovládán zvenčí nastavitelným kolečkem. Vedle kolečka termostatu je signálka chodu topení. Výkon topného tělesa dle požadavků. Akumulační zásobník FE AKU SOL - musí být instalována v krytém a suchém prostoru chráněným před atmosférickými vlivy s teplotou vzduchu v rozmezí 2 až +45 o C a s maximální vlhkostí 75 %. Akumulační zásobník FE AKU SOL - ve všech variantách provedení pracují na tlakovém principu, maximálně do 0,6 MPa.Vnitřní nádoba je trvale vystavena plnému tlaku topné vody. 2) TECHNICKÉ ÚDAJE Akumulační zásobníky FE AKU SOL jsou vyráběny v provedení stojatém. Nádoba akumulační zásobníku FE AKU SOL se vyrábí z kvalitní uhlíkové oceli ČSN Trubkové nerezové výměníky jsou vyráběny z vysoce kvalitní nerezové oceli DIN , ČSN

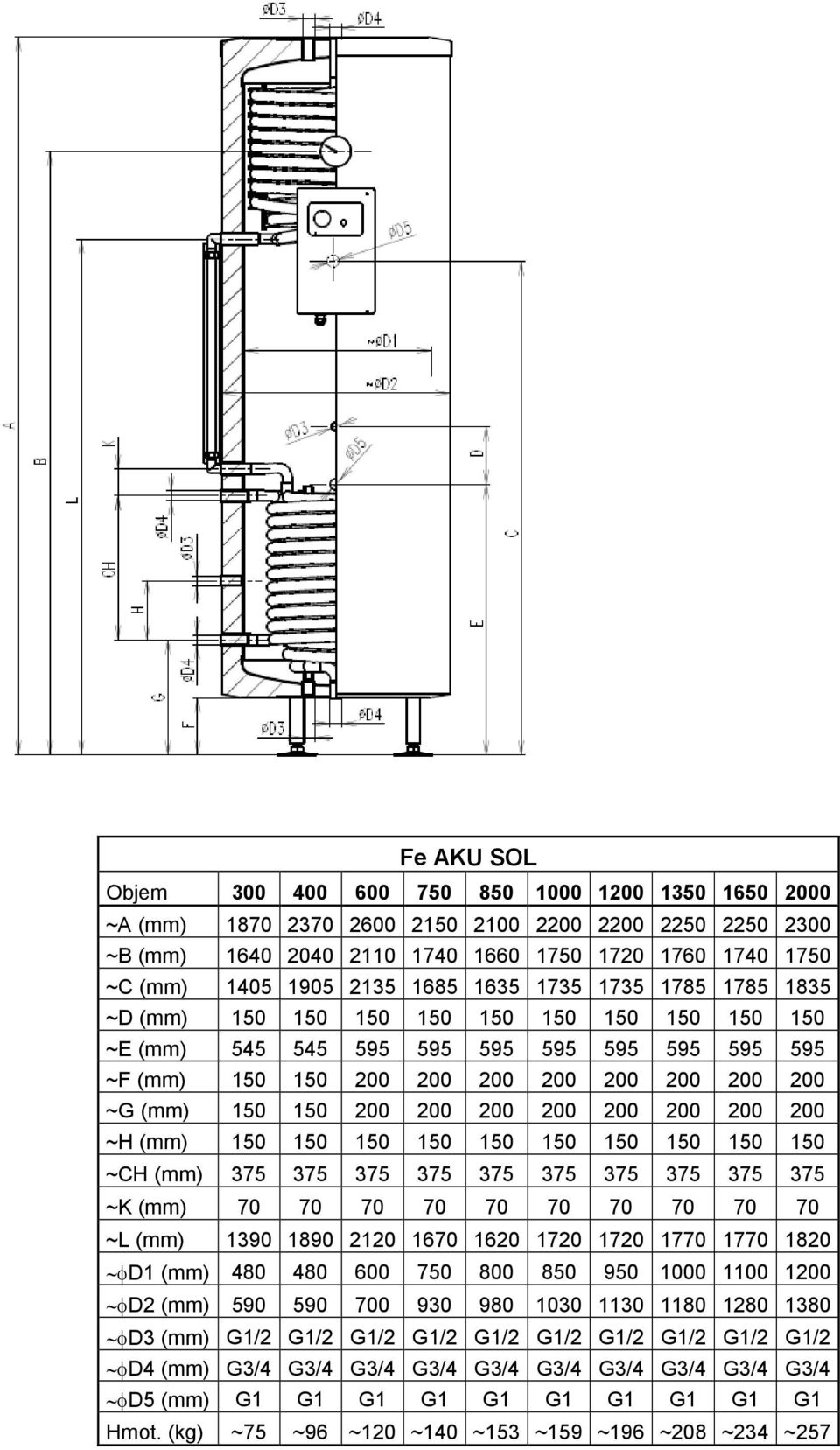

3 Fe AKU SOL Objem ~A (mm) ~B (mm) ~C (mm) ~D (mm) ~E (mm) ~F (mm) ~G (mm) ~H (mm) ~CH (mm) ~K (mm) ~L (mm) φd1 (mm) φd2 (mm) φd3 (mm) G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 G1/2 φd4 (mm) G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 G3/4 φd5 (mm) G1 G1 G1 G1 G1 G1 G1 G1 G1 G1 Hmot. (kg) ~75 ~96 ~120 ~140 ~153 ~159 ~196 ~208 ~234 ~257

4 Na nádobě jsou přivařeny nátrubky pro montáž připojovacích potrubí všech dalších potřebných součástí a zabezpečovacích zařízení. Jsou na něm přivařeny všechny nosné prvky. Dle požadavku zákazníka je možno nádrž opatřit, teploměrem pro vizuální kontrolu teploty. Rozměry nádob, dimenze a umístění nátrubků je možné upravit dle požadavků zákazníka, ( při zachování funkčních a materiálových vlastností certifikovaných výrobků ) Akumulační zásobníky FE AKU SOL - jsou tepelně izolovány bez freonovou izolační pěnou PUR o síle 55 mm 70 mm. U větších objemů nádrží izolace mirelon o síle mm, dle požadavků zákazníka. Povrch izolace je chráněn koženkovým obalem, ve vrchní části je plastový kryt. Barvu koženky je možno zvolit po dohodě dle nabídky. 3) KOMPLETNOST DODÁVKY Akumulační zásobníky FE AKU SOL - jsou dodávány v kompletním stavu s přivařenýma nohama. Nedílnou součástí každého výrobku naši firmy je průvodní dokumentace. 4) Pro informaci o výkonech nerezového výměníku 2,6 m 2 v nádrži na ohřev TUV vám uvádíme výkonnostní tabulka.

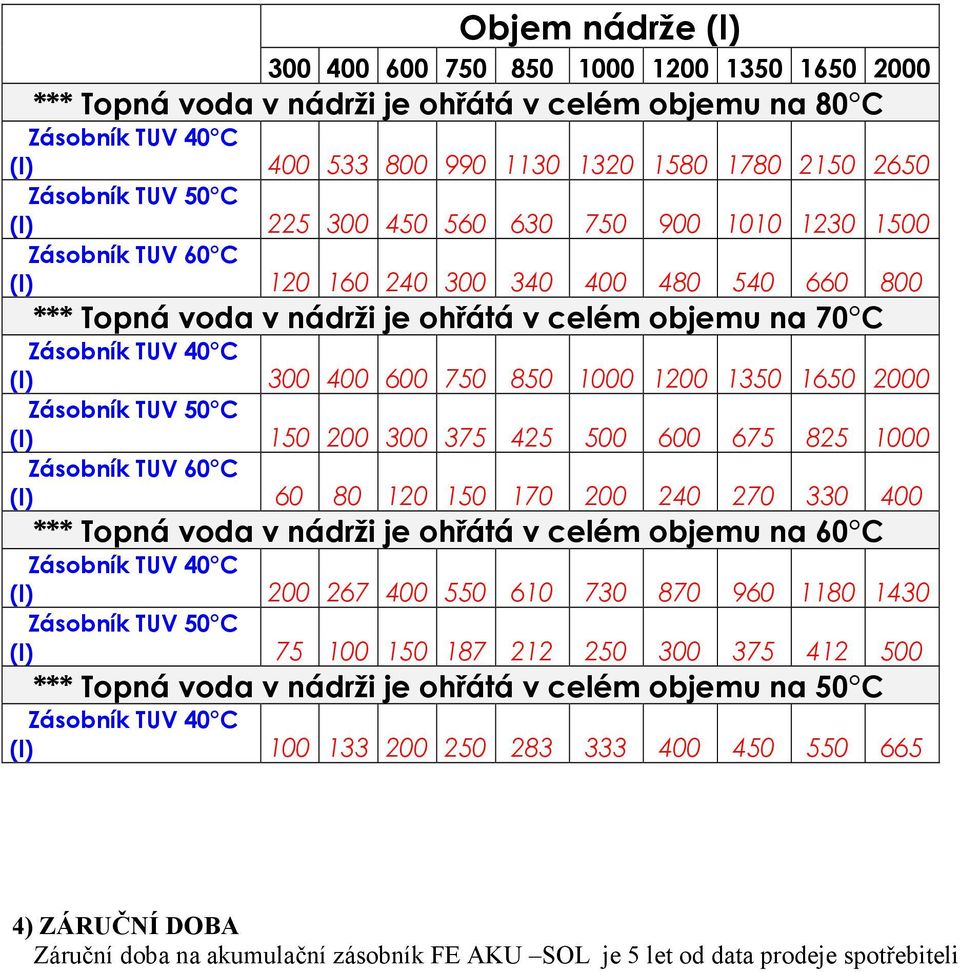

5 Objem nádrže (l) *** Topná voda v nádrži je ohřátá v celém objemu na 80 C (l) (l) Zásobník TUV 60 C (l) *** Topná voda v nádrži je ohřátá v celém objemu na 70 C (l) (l) Zásobník TUV 60 C (l) *** Topná voda v nádrži je ohřátá v celém objemu na 60 C (l) (l) *** Topná voda v nádrži je ohřátá v celém objemu na 50 C (l) ) ZÁRUČNÍ DOBA Záruční doba na akumulační zásobník FE AKU SOL je 5 let od data prodeje spotřebiteli
