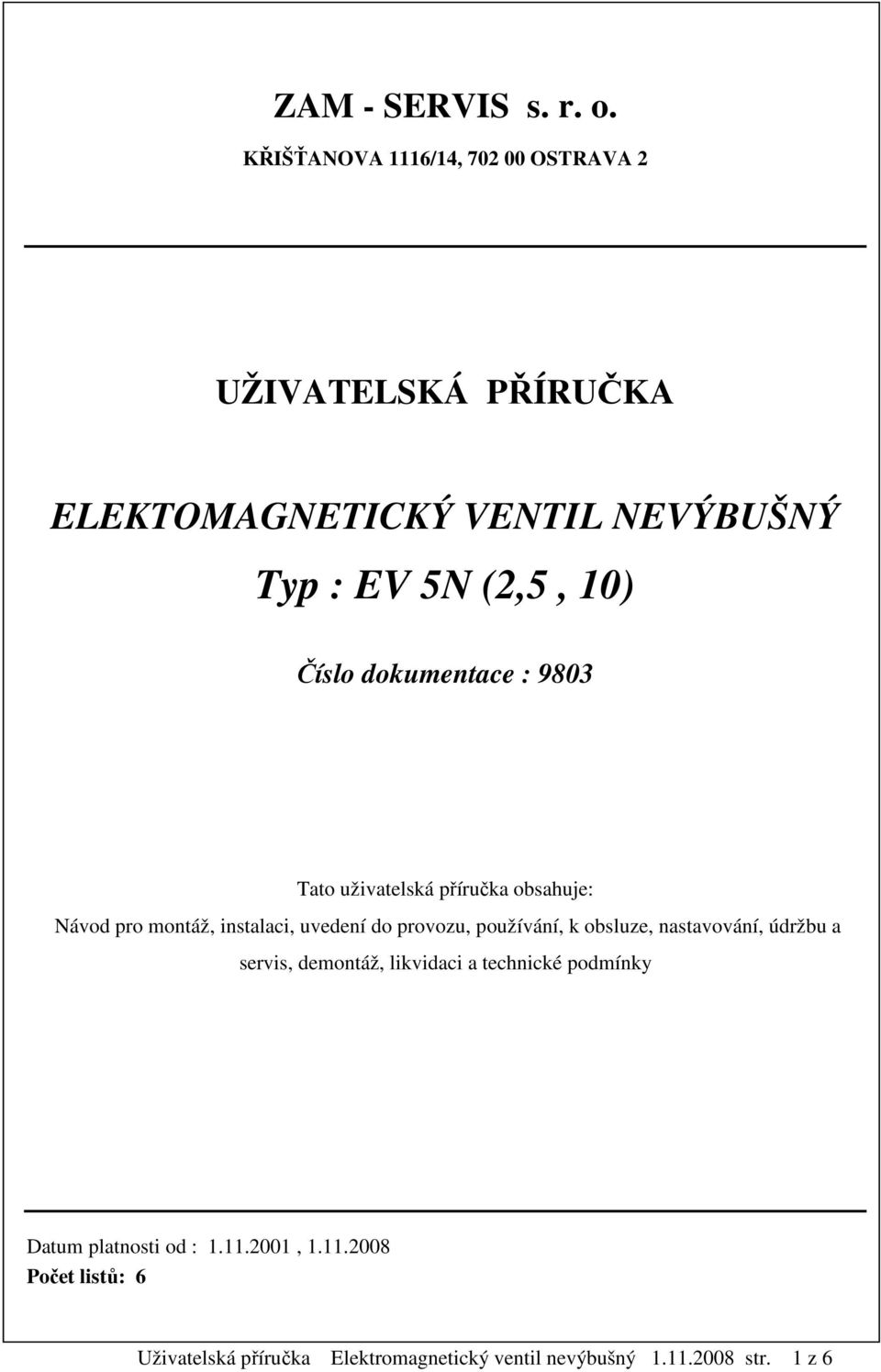

1 ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA ELEKTOMAGNETICKÝ VENTIL NEVÝBUŠNÝ Typ : EV 5N (2,5, 10) Číslo dokumentace : 9803 Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci, uvedení do provozu, používání, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky Datum platnosti od : , Počet listů: 6 Uživatelská příručka Elektromagnetický ventil nevýbušný str. 1 z 6

2 Uživatelská příručka Součástí této uživatelské příručky je návod pro montáž, instalaci, uvedení do provozu, používání, užití, k obsluze, nastavování, údržbu a servis, demontáž, likvidaci a technické podmínky. Všichni pracovníci provádějící instalaci, uvedení do provozu, obsluhu, údržbu a servis musí být prokazatelně seznámení s tímto návodem na obsluhu. Tuto příručku uschovejte pro další použití. Obsah Užití 2 Popis a funkce 2 Instalace a montáž 3 Návod na obsluhu 3 Opravy a náhradní díly 4 Dodávání, doprava a skladování 4 Požární bezpečnost, ekologie, likvidace, recyklace 4 Výrobce a servisní organizace 5 Související normy, předpisy, dokumenty 5 Technické parametry 5 Mechanické rozměry 6 Užití 1. Elektromagnetický ventil nevýbušný EV5N (dále jen ventil) se používá k dálkovém ovládání, t.j. střídavému plnění a vyprazdňování prostoru tlakovým vzduchem, např. u pneumatických válců, pohonů apod. 2. Ventil je konstruován pro používání v prostorách s nebezpečím výbuchu metanu v atmosférických podmínkách M2 dle ČSN EN , v provedení Ex d I. 3. Ventil je vyráběn v těchto verzích: a) pro napájecí napětí 24 V, 230 V, 500V, -50 Hz b) pro jmenovitou světlost: Js 2,5 připojovací rozměr 10 x 1 mm ozn. EV5N/2,5 Js 10 připojovací rozměr G 3/8 označení EV5N/10 c) provedení: P1- pod napětím otevřen P2- pod napětím uzavřen Popis a funkce 4. Ventil je montážní jednotka sestávající se z elektromagnetu, nevýbušné vývodky a z třícestného ventilu světlosti Js 2,5. Pro provedení EV5N/2,5 je možno napojit tlakový vzduch šroubením M10x1. Pro provedení EV5N/10 je připojen k třícestnému ventilu Ks 2,5 ještě třícestný rozvaděč 3VP10d-Js 10 s pneumatickým řízením pomocným trubkovým tlakovým obvodem. Elektromagnet je umístěn uvnitř válcového tělesa nevýbušné skříně v Uživatelská příručka Elektromagnetický ventil nevýbušný str. 2 z 6

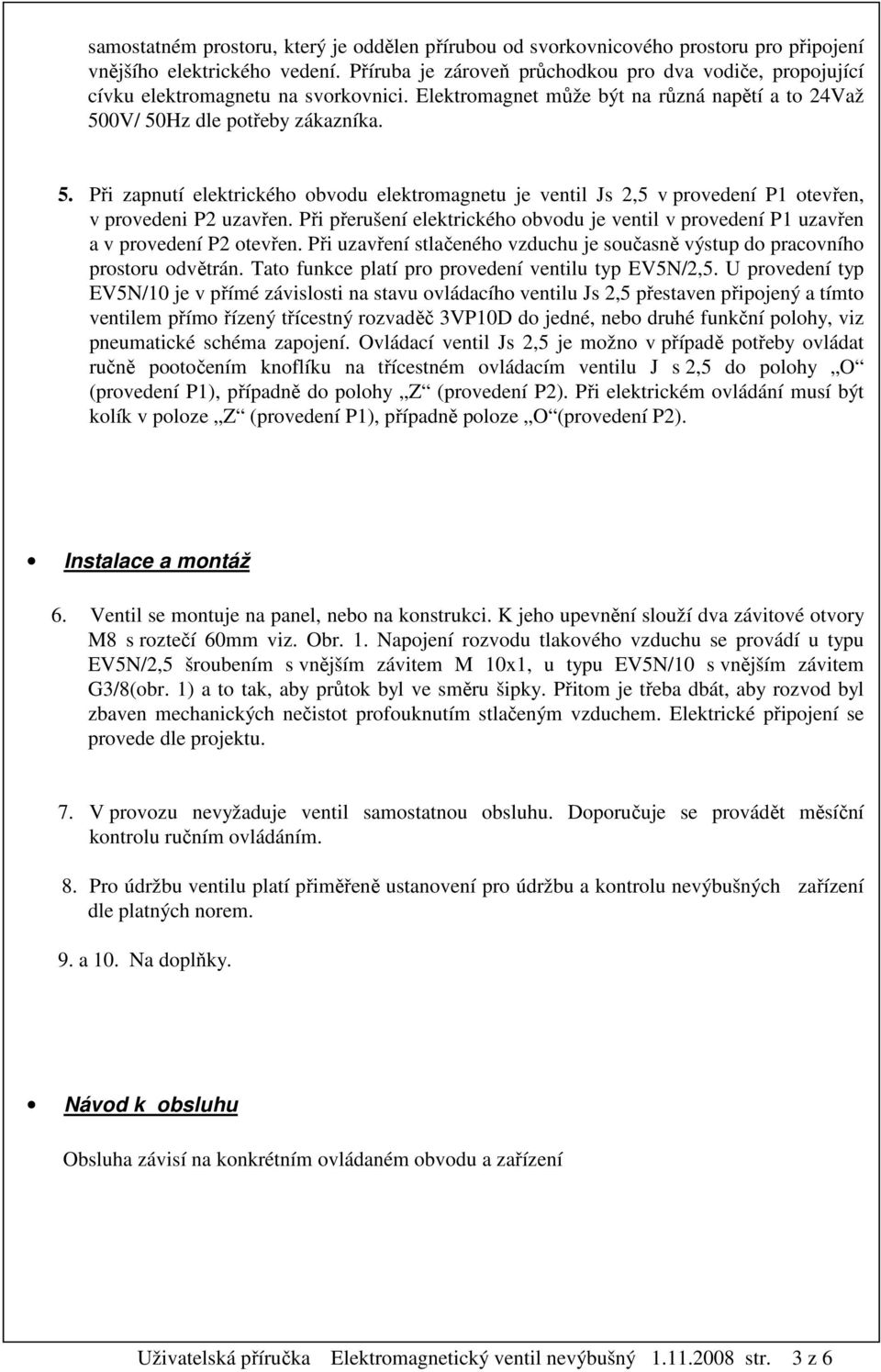

3 samostatném prostoru, který je oddělen přírubou od svorkovnicového prostoru pro připojení vnějšího elektrického vedení. Příruba je zároveň průchodkou pro dva vodiče, propojující cívku elektromagnetu na svorkovnici. Elektromagnet může být na různá napětí a to 24Važ 500V/ 50Hz dle potřeby zákazníka. 5. Při zapnutí elektrického obvodu elektromagnetu je ventil Js 2,5 v provedení P1 otevřen, v provedeni P2 uzavřen. Při přerušení elektrického obvodu je ventil v provedení P1 uzavřen a v provedení P2 otevřen. Při uzavření stlačeného vzduchu je současně výstup do pracovního prostoru odvětrán. Tato funkce platí pro provedení ventilu typ EV5N/2,5. U provedení typ EV5N/10 je v přímé závislosti na stavu ovládacího ventilu Js 2,5 přestaven připojený a tímto ventilem přímo řízený třícestný rozvaděč 3VP10D do jedné, nebo druhé funkční polohy, viz pneumatické schéma zapojení. Ovládací ventil Js 2,5 je možno v případě potřeby ovládat ručně pootočením knoflíku na třícestném ovládacím ventilu J s 2,5 do polohy O (provedení P1), případně do polohy Z (provedení P2). Při elektrickém ovládání musí být kolík v poloze Z (provedení P1), případně poloze O (provedení P2). Instalace a montáž 6. Ventil se montuje na panel, nebo na konstrukci. K jeho upevnění slouží dva závitové otvory M8 s roztečí 60mm viz. Obr. 1. Napojení rozvodu tlakového vzduchu se provádí u typu EV5N/2,5 šroubením s vnějším závitem M 10x1, u typu EV5N/10 s vnějším závitem G3/8(obr. 1) a to tak, aby průtok byl ve směru šipky. Přitom je třeba dbát, aby rozvod byl zbaven mechanických nečistot profouknutím stlačeným vzduchem. Elektrické připojení se provede dle projektu. 7. V provozu nevyžaduje ventil samostatnou obsluhu. Doporučuje se provádět měsíční kontrolu ručním ovládáním. 8. Pro údržbu ventilu platí přiměřeně ustanovení pro údržbu a kontrolu nevýbušných zařízení dle platných norem. 9. a 10. Na doplňky. Návod k obsluhu Obsluha závisí na konkrétním ovládaném obvodu a zařízení Uživatelská příručka Elektromagnetický ventil nevýbušný str. 3 z 6

4 Opravy a náhradní díly Veškeré opravy a náhradní díly zajišťuje výrobce. 11. Samostatnou objednávkou lze u výrobce objednat tyto náhradní díly: - třícestný ventil provedení P1, nebo P2 - třícestný rozvaděč typ 3VP10D Dodávání, doprava a skladování 12. V objednávce se uvede úplný název výrobku, jeho typové označení a požadované Provedení viz. čl. 5, požadované elektrické napětí viz. čl. 3 a počet kusů. Příklad objednávky : 2 ks elektromagnetický ventil, nevýbušné provedení, typ EV 5N / 10 v provedení P1, napětí 500 V / 50 Hz. 13. a 14. Na doplňky. Součástí dodávky je Tato Uživatelská příručka. Prohlášení o shodě. Kopie ES certifikátu zkušebny Osvědčení o jakosti a kompletnosti výrobku. Vlastní výrobek. Díly se dodávají nebalené. Při přepravě všech dílu je třeba minimalizovat možné otřesy a nárazy. Skladování v suchých prostorách při teplotě 0 až 40 o C v jedné vrstvě. Požární bezpečnost, ekologie, likvidace, recyklace Nevystavovat otevřenému ohni, při spalováni vznikají škodlivé látky. Výrobek neobsahuje žádné ekologicky škodlivé látky. Správným používáním při provozu nepůsobí škodlivě na své okolí a ekologii. Po skončení doby života se jednotlivé části likvidují následovně: díly z plastu se použijí pro recyklaci u firmy, která odebírá plastový odpad. přístrojové části se likvidují jako běžný odpad na veřejných skládkách. ostatní části se likvidují jako běžný odpad na veřejných skládkách. kovové části se likvidují v hutích. nebo výrobek vraťte výrobci na zlikvidování. Adresa je uvedena v tomto dokumentu. Uživatelská příručka Elektromagnetický ventil nevýbušný str. 4 z 6

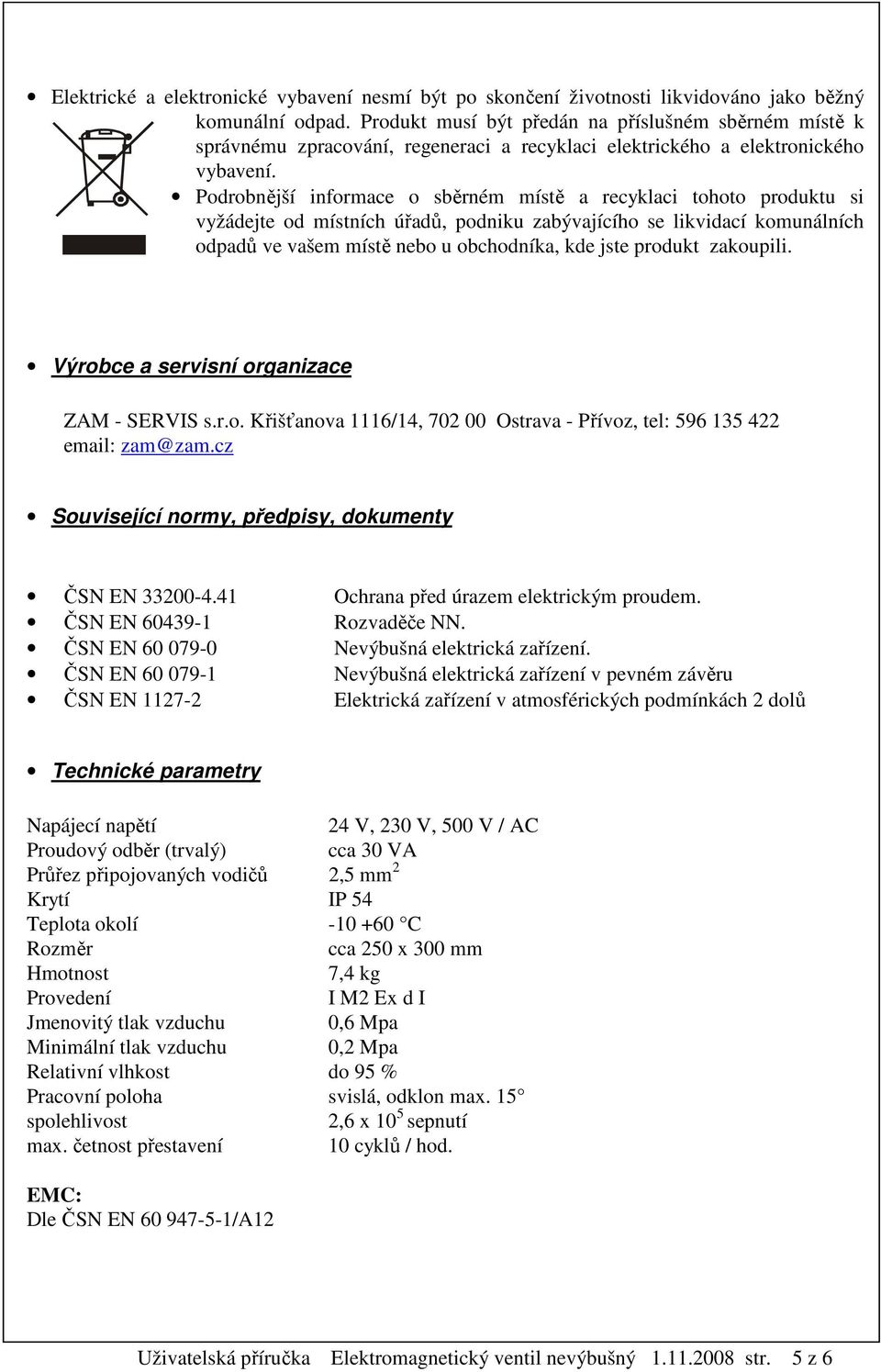

5 Elektrické a elektronické vybavení nesmí být po skončení životnosti likvidováno jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo u obchodníka, kde jste produkt zakoupili. Výrobce a servisní organizace ZAM - SERVIS s.r.o. Křišťanova 1116/14, Ostrava - Přívoz, tel: zam@zam.cz Související normy, předpisy, dokumenty ČSN EN Ochrana před úrazem elektrickým proudem. ČSN EN Rozvaděče NN. ČSN EN Nevýbušná elektrická zařízení. ČSN EN Nevýbušná elektrická zařízení v pevném závěru ČSN EN Elektrická zařízení v atmosférických podmínkách 2 dolů Technické parametry Napájecí napětí 24 V, 230 V, 500 V / AC Proudový odběr (trvalý) cca 30 VA Průřez připojovaných vodičů 2,5 mm 2 Krytí IP 54 Teplota okolí C Rozměr cca 250 x 300 mm Hmotnost 7,4 kg Provedení I M2 Ex d I Jmenovitý tlak vzduchu 0,6 Mpa Minimální tlak vzduchu 0,2 Mpa Relativní vlhkost do 95 % Pracovní poloha svislá, odklon max. 15 spolehlivost 2,6 x 10 5 sepnutí max. četnost přestavení 10 cyklů / hod. EMC: Dle ČSN EN /A12 Uživatelská příručka Elektromagnetický ventil nevýbušný str. 5 z 6

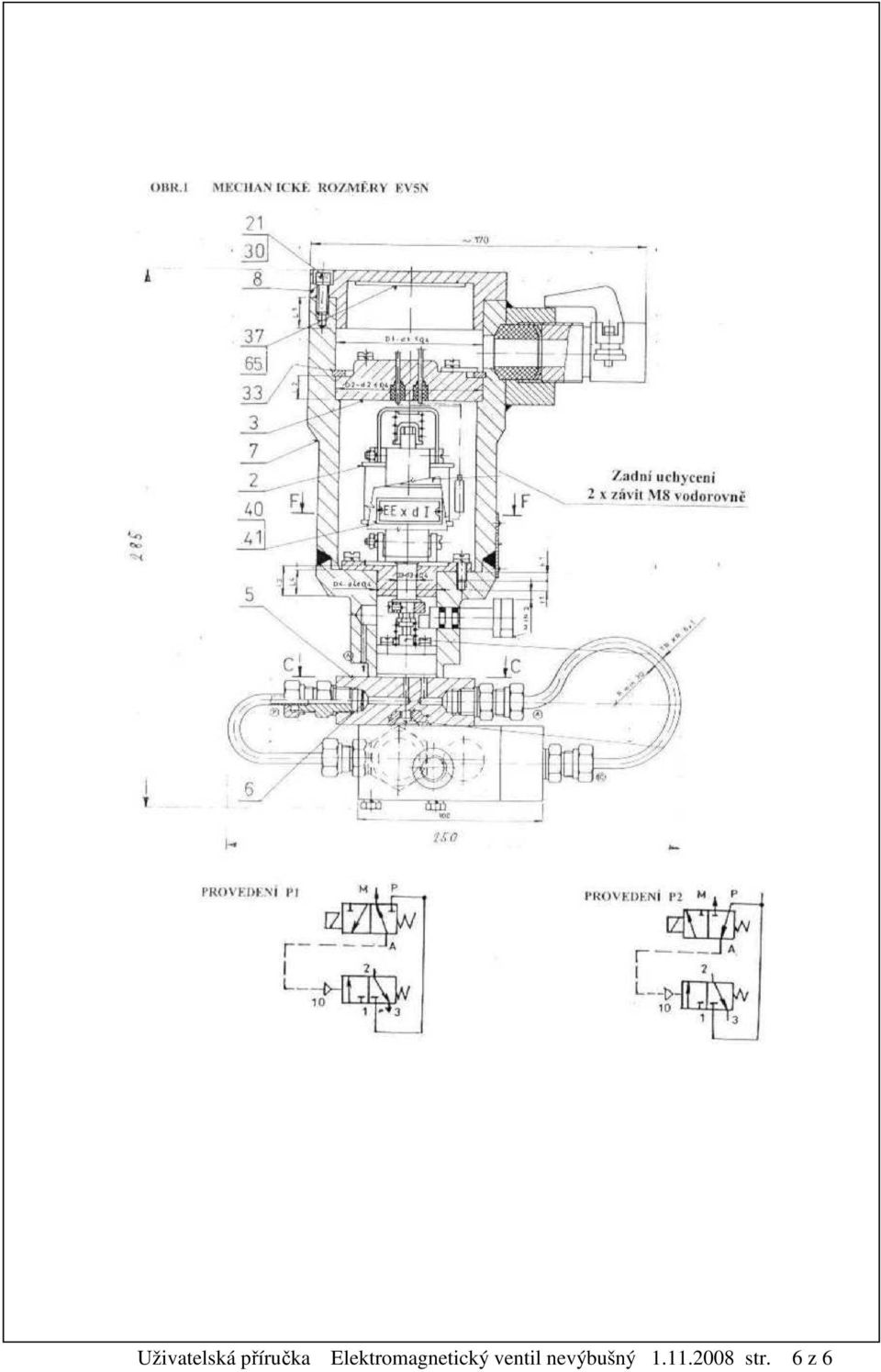

6 Uživatelská příručka Elektromagnetický ventil nevýbušný str. 6 z 6
