příslušenství PŘÍSLUŠENSTVÍ K TEPELNÉMU ČERPADLU VZDUCH-VODA AWX Systémová jednotka HBX300 HBX mini Hydrobox s ovládacím panelem

Transkript

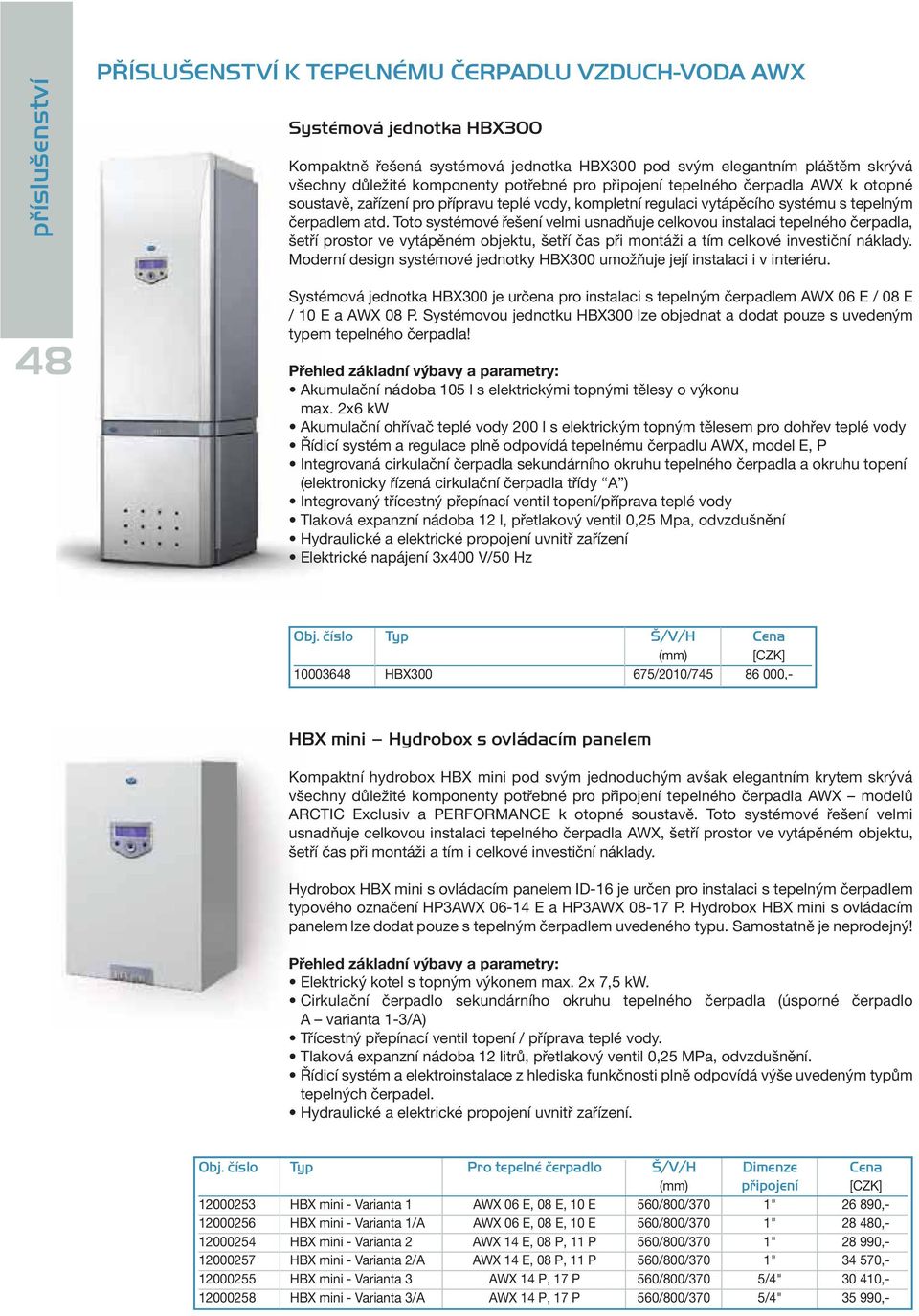

1 PŘÍSLUŠENSTVÍ K TEPELNÉMU ČERPADLU VZDUCH-VODA AWX Systémová jednotka HBX300 Kompaktně řešená systémová jednotka HBX300 pod svým elegantním pláštěm skrývá všechny důležité komponenty potřebné pro připojení tepelného čerpadla AWX k otopné soustavě, zařízení pro přípravu teplé vody, kompletní regulaci vytápěcího systému s tepelným čerpadlem atd. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla, šetří prostor ve vytápěném objektu, šetří čas při montáži a tím celkové investiční náklady. Moderní design systémové jednotky HBX300 umožňuje její instalaci i v interiéru. 48 Systémová jednotka HBX300 je určena pro instalaci s tepelným čerpadlem AWX 06 E / 08 E / 10 E a AWX 08 P. Systémovou jednotku HBX300 lze objednat a dodat pouze s uvedeným typem tepelného čerpadla! Akumulační nádoba 105 l s elektrickými topnými tělesy o výkonu max. 2x6 kw Akumulační ohřívač teplé vody 200 l s elektrickým topným tělesem pro dohřev teplé vody Řídicí systém a regulace plně odpovídá tepelnému čerpadlu AWX, model E, P Integrovaná cirkulační čerpadla sekundárního okruhu tepelného čerpadla a okruhu topení (elektronicky řízená cirkulační čerpadla třídy A ) Integrovaný třícestný přepínací ventil topení/příprava teplé vody Tlaková expanzní nádoba 12 l, přetlakový ventil 0,25 Mpa, odvzdušnění Hydraulické a elektrické propojení uvnitř zařízení Elektrické napájení 3x400 V/50 Hz Obj. číslo Typ Š/V/H Cena HBX /2010/ ,- HBX mini Hydrobox s ovládacím panelem Kompaktní hydrobox HBX mini pod svým jednoduchým avšak elegantním krytem skrývá všechny důležité komponenty potřebné pro připojení tepelného čerpadla AWX modelů ARCTIC Exclusiv a PERFORMANCE k otopné soustavě. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla AWX, šetří prostor ve vytápěném objektu, šetří čas při montáži a tím i celkové investiční náklady. Hydrobox HBX mini s ovládacím panelem ID-16 je určen pro instalaci s tepelným čerpadlem typového označení HP3AWX E a HP3AWX P. Hydrobox HBX mini s ovládacím panelem lze dodat pouze s tepelným čerpadlem uvedeného typu. Samostatně je neprodejný! Elektrický kotel s topným výkonem max. 2x 7,5 kw. Cirkulační čerpadlo sekundárního okruhu tepelného čerpadla (úsporné čerpadlo A varianta 1-3/A) Třícestný přepínací ventil topení / příprava teplé vody. Tlaková expanzní nádoba 12 litrů, přetlakový ventil 0,25 MPa, odvzdušnění. Řídicí systém a elektroinstalace z hlediska funkčnosti plně odpovídá výše uvedeným typům tepelných čerpadel. Hydraulické a elektrické propojení uvnitř zařízení. připojení HBX mini - Varianta 1 AWX 06 E, 08 E, 10 E 560/800/370 1" , HBX mini - Varianta 1/A AWX 06 E, 08 E, 10 E 560/800/370 1" , HBX mini - Varianta 2 AWX 14 E, 08 P, 11 P 560/800/370 1" , HBX mini - Varianta 2/A AWX 14 E, 08 P, 11 P 560/800/370 1" , HBX mini - Varianta 3 AWX 14 P, 17 P 560/800/370 5/4" , HBX mini - Varianta 3/A AWX 14 P, 17 P 560/800/370 5/4" ,-

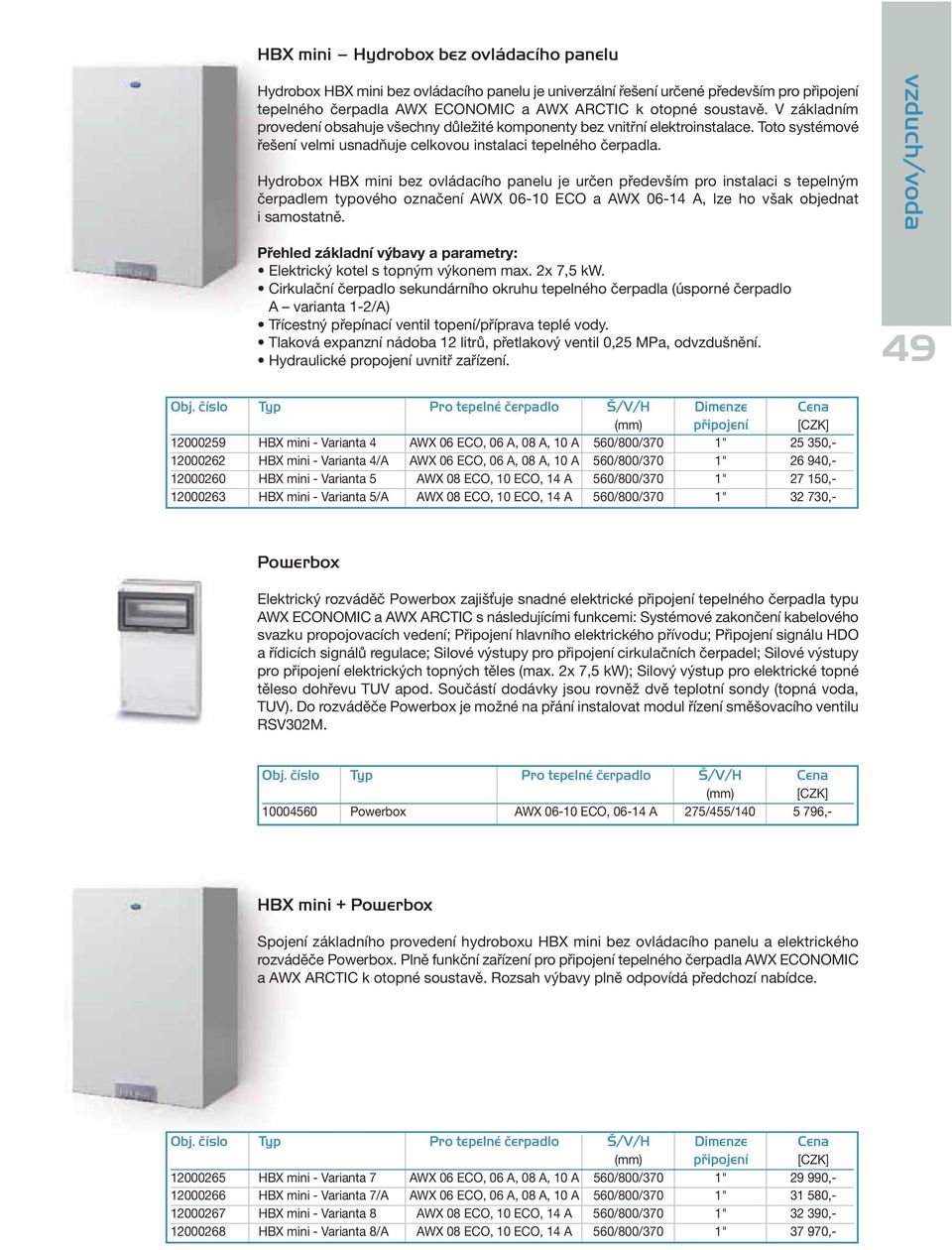

2 HBX mini Hydrobox bez ovládacího panelu Hydrobox HBX mini bez ovládacího panelu je univerzální řešení určené především pro připojení tepelného čerpadla AWX ECONOMIC a AWX ARCTIC k otopné soustavě. V základním provedení obsahuje všechny důležité komponenty bez vnitřní elektroinstalace. Toto systémové řešení velmi usnadňuje celkovou instalaci tepelného čerpadla. Hydrobox HBX mini bez ovládacího panelu je určen především pro instalaci s tepelným čerpadlem typového označení AWX ECO a AWX A, lze ho však objednat i samostatně. vzduch/voda Elektrický kotel s topným výkonem max. 2x 7,5 kw. Cirkulační čerpadlo sekundárního okruhu tepelného čerpadla (úsporné čerpadlo A varianta 1-2/A) Třícestný přepínací ventil topení/příprava teplé vody. Tlaková expanzní nádoba 12 litrů, přetlakový ventil 0,25 MPa, odvzdušnění. Hydraulické propojení uvnitř zařízení. 49 připojení HBX mini - Varianta 4 AWX 06 ECO, 06 A, 08 A, 10 A 560/800/370 1" , HBX mini - Varianta 4/A AWX 06 ECO, 06 A, 08 A, 10 A 560/800/370 1" , HBX mini - Varianta 5 AWX 08 ECO, 10 ECO, 14 A 560/800/370 1" , HBX mini - Varianta 5/A AWX 08 ECO, 10 ECO, 14 A 560/800/370 1" ,- Powerbox Elektrický rozváděč Powerbox zajišťuje snadné elektrické připojení tepelného čerpadla typu AWX ECONOMIC a AWX ARCTIC s následujícími funkcemi: Systémové zakončení kabelového svazku propojovacích vedení; Připojení hlavního elektrického přívodu; Připojení signálu HDO a řídicích signálů regulace; Silové výstupy pro připojení cirkulačních čerpadel; Silové výstupy pro připojení elektrických topných těles (max. 2x 7,5 kw); Silový výstup pro elektrické topné těleso dohřevu TUV apod. Součástí dodávky jsou rovněž dvě teplotní sondy (topná voda, TUV). Do rozváděče Powerbox je možné na přání instalovat modul řízení směšovacího ventilu RSV302M. Obj. číslo Typ Pro tepelné čerpadlo Š/V/H Cena Powerbox AWX ECO, A 275/455/ ,- HBX mini + Powerbox Spojení základního provedení hydroboxu HBX mini bez ovládacího panelu a elektrického rozváděče Powerbox. Plně funkční zařízení pro připojení tepelného čerpadla AWX ECONOMIC a AWX ARCTIC k otopné soustavě. Rozsah výbavy plně odpovídá předchozí nabídce. připojení HBX mini - Varianta 7 AWX 06 ECO, 06 A, 08 A, 10 A 560/800/370 1" , HBX mini - Varianta 7/A AWX 06 ECO, 06 A, 08 A, 10 A 560/800/370 1" , HBX mini - Varianta 8 AWX 08 ECO, 10 ECO, 14 A 560/800/370 1" , HBX mini - Varianta 8/A AWX 08 ECO, 10 ECO, 14 A 560/800/370 1" ,-

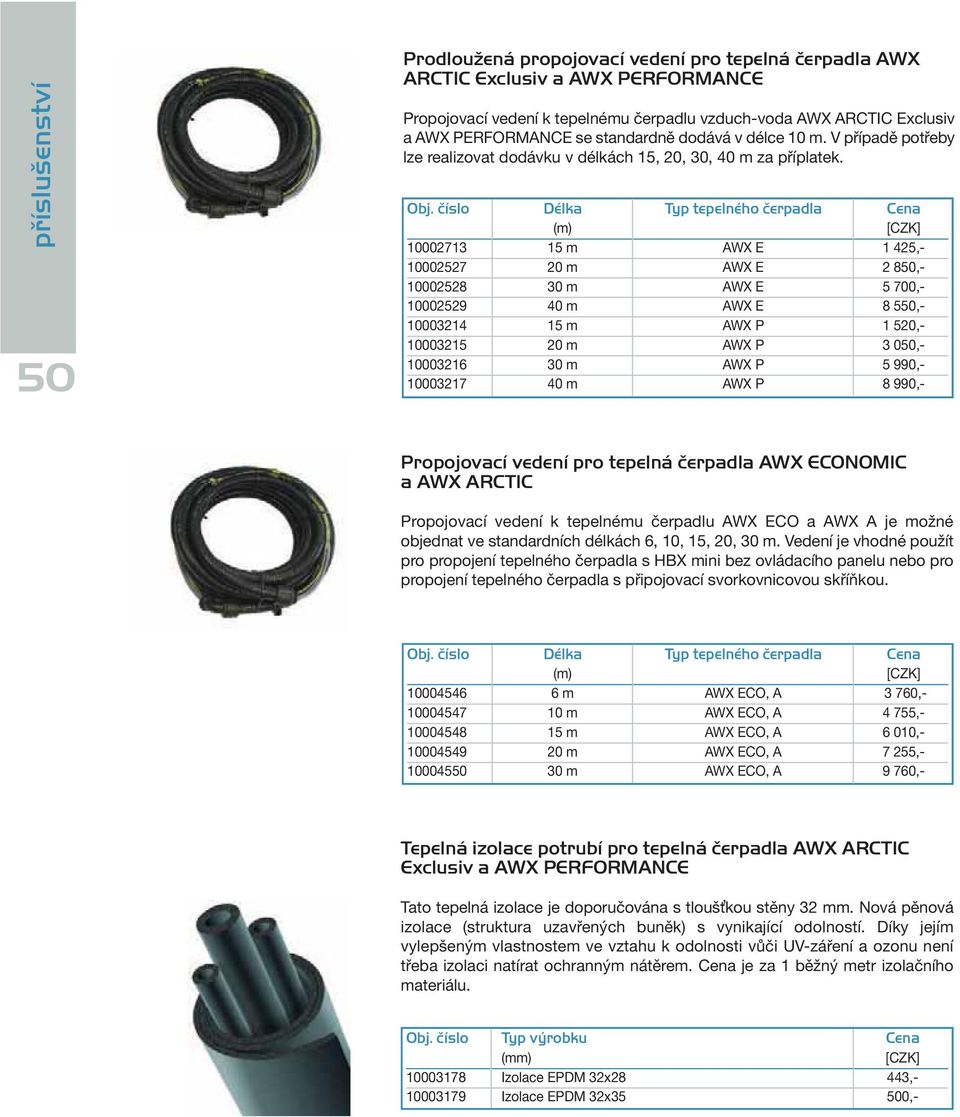

3 50 Prodloužená propojovací vedení pro tepelná čerpadla AWX ARCTIC Exclusiv a AWX PERFORMANCE Propojovací vedení k tepelnému čerpadlu vzduch-voda AWX ARCTIC Exclusiv a AWX PERFORMANCE se standardně dodává v délce 10 m. V případě potřeby lze realizovat dodávku v délkách 15, 20, 30, 40 m za příplatek. Obj. číslo Délka Typ tepelného čerpadla Cena (m) m AWX E 1 425, m AWX E 2 850, m AWX E 5 700, m AWX E 8 550, m AWX P 1 520, m AWX P 3 050, m AWX P 5 990, m AWX P 8 990,- Propojovací vedení pro tepelná čerpadla AWX ECONOMIC a AWX ARCTIC Propojovací vedení k tepelnému čerpadlu AWX ECO a AWX A je možné objednat ve standardních délkách 6, 10, 15, 20, 30 m. Vedení je vhodné použít pro propojení tepelného čerpadla s HBX mini bez ovládacího panelu nebo pro propojení tepelného čerpadla s připojovací svorkovnicovou skříňkou. Obj. číslo Délka Typ tepelného čerpadla Cena (m) m AWX ECO, A 3 760, m AWX ECO, A 4 755, m AWX ECO, A 6 010, m AWX ECO, A 7 255, m AWX ECO, A 9 760,- Tepelná izolace potrubí pro tepelná čerpadla AWX ARCTIC Exclusiv a AWX PERFORMANCE Tato tepelná izolace je doporučována s tloušťkou stěny 32 mm. Nová pěnová izolace (struktura uzavřených buněk) s vynikající odolností. Díky jejím vylepšeným vlastnostem ve vztahu k odolnosti vůči UV-záření a ozonu není třeba izolaci natírat ochranným nátěrem. Cena je za 1 běžný metr izolačního materiálu. Obj. číslo Typ výrobku Cena Izolace EPDM 32x28 443, Izolace EPDM 32x35 500,-

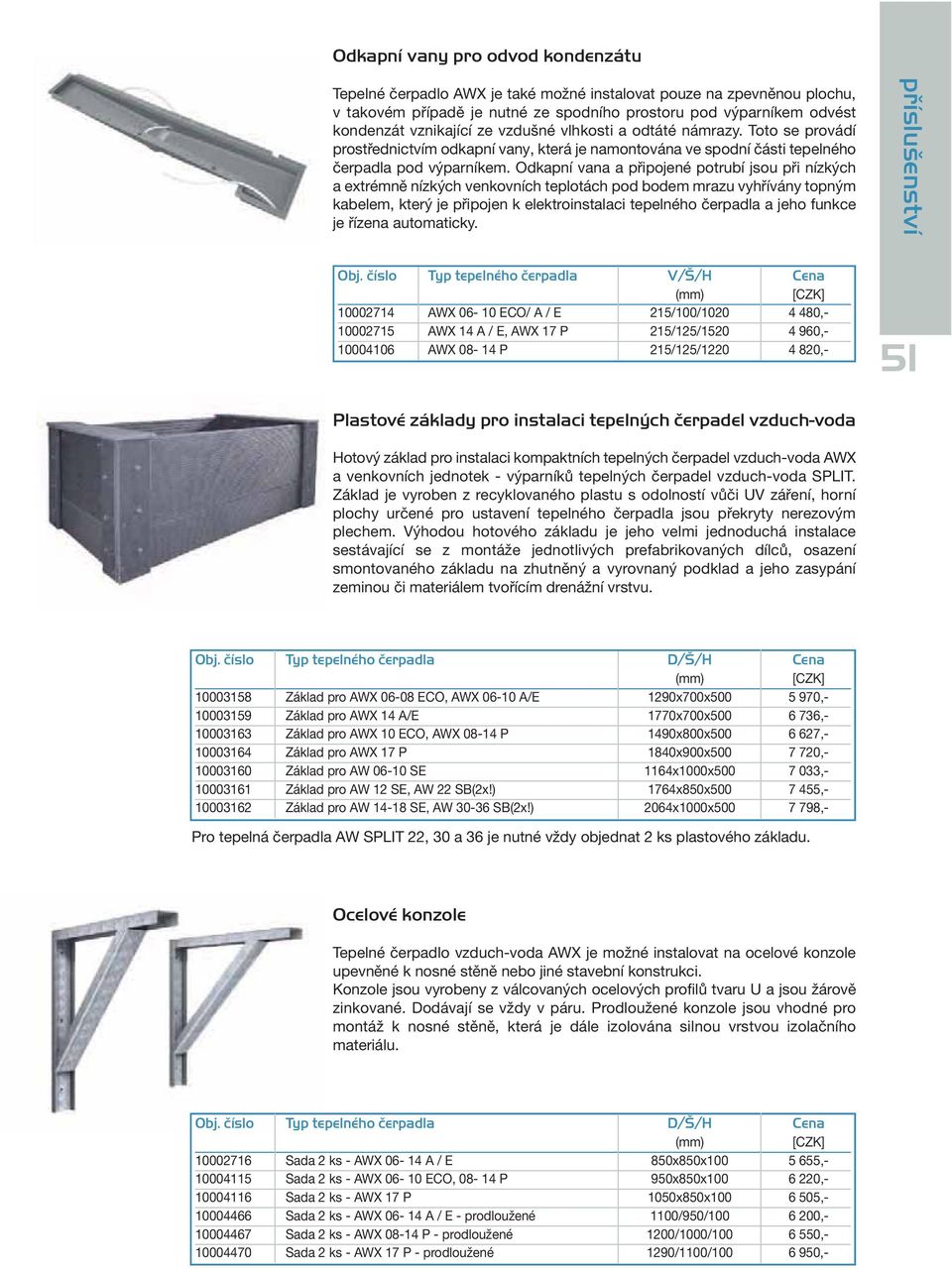

4 Odkapní vany pro odvod kondenzátu Tepelné čerpadlo AWX je také možné instalovat pouze na zpevněnou plochu, v takovém případě je nutné ze spodního prostoru pod výparníkem odvést kondenzát vznikající ze vzdušné vlhkosti a odtáté námrazy. Toto se provádí prostřednictvím odkapní vany, která je namontována ve spodní části tepelného čerpadla pod výparníkem. Odkapní vana a připojené potrubí jsou při nízkých a extrémně nízkých venkovních teplotách pod bodem mrazu vyhřívány topným kabelem, který je připojen k elektroinstalaci tepelného čerpadla a jeho funkce je řízena automaticky. příslušenství Obj. číslo Typ tepelného čerpadla V/Š/H Cena AWX ECO/ A / E 215/100/ , AWX 14 A / E, AWX 17 P 215/125/ , AWX P 215/125/ ,- 51 Plastové základy pro instalaci tepelných čerpadel vzduch-voda Hotový základ pro instalaci kompaktních tepelných čerpadel vzduch-voda AWX a venkovních jednotek - výparníků tepelných čerpadel vzduch-voda SPLIT. Základ je vyroben z recyklovaného plastu s odolností vůči UV záření, horní plochy určené pro ustavení tepelného čerpadla jsou překryty nerezovým plechem. Výhodou hotového základu je jeho velmi jednoduchá instalace sestávající se z montáže jednotlivých prefabrikovaných dílců, osazení smontovaného základu na zhutněný a vyrovnaný podklad a jeho zasypání zeminou či materiálem tvořícím drenážní vrstvu Základ pro AWX ECO, AWX A/E 1290x700x , Základ pro AWX 14 A/E 1770x700x , Základ pro AWX 10 ECO, AWX P 1490x800x , Základ pro AWX 17 P 1840x900x , Základ pro AW SE 1164x1000x , Základ pro AW 12 SE, AW 22 SB(2x!) 1764x850x , Základ pro AW SE, AW SB(2x!) 2064x1000x ,- Pro tepelná čerpadla AW SPLIT 22, 30 a 36 je nutné vždy objednat 2 ks plastového základu. Ocelové konzole Tepelné čerpadlo vzduch-voda AWX je možné instalovat na ocelové konzole upevněné k nosné stěně nebo jiné stavební konstrukci. Konzole jsou vyrobeny z válcovaných ocelových profilů tvaru U a jsou žárově zinkované. Dodávají se vždy v páru. Prodloužené konzole jsou vhodné pro montáž k nosné stěně, která je dále izolována silnou vrstvou izolačního materiálu Sada 2 ks - AWX A / E 850x850x , Sada 2 ks - AWX ECO, P 950x850x , Sada 2 ks - AWX 17 P 1050x850x , Sada 2 ks - AWX A / E - prodloužené 1100/950/ , Sada 2 ks - AWX P - prodloužené 1200/1000/ , Sada 2 ks - AWX 17 P - prodloužené 1290/1100/ ,-

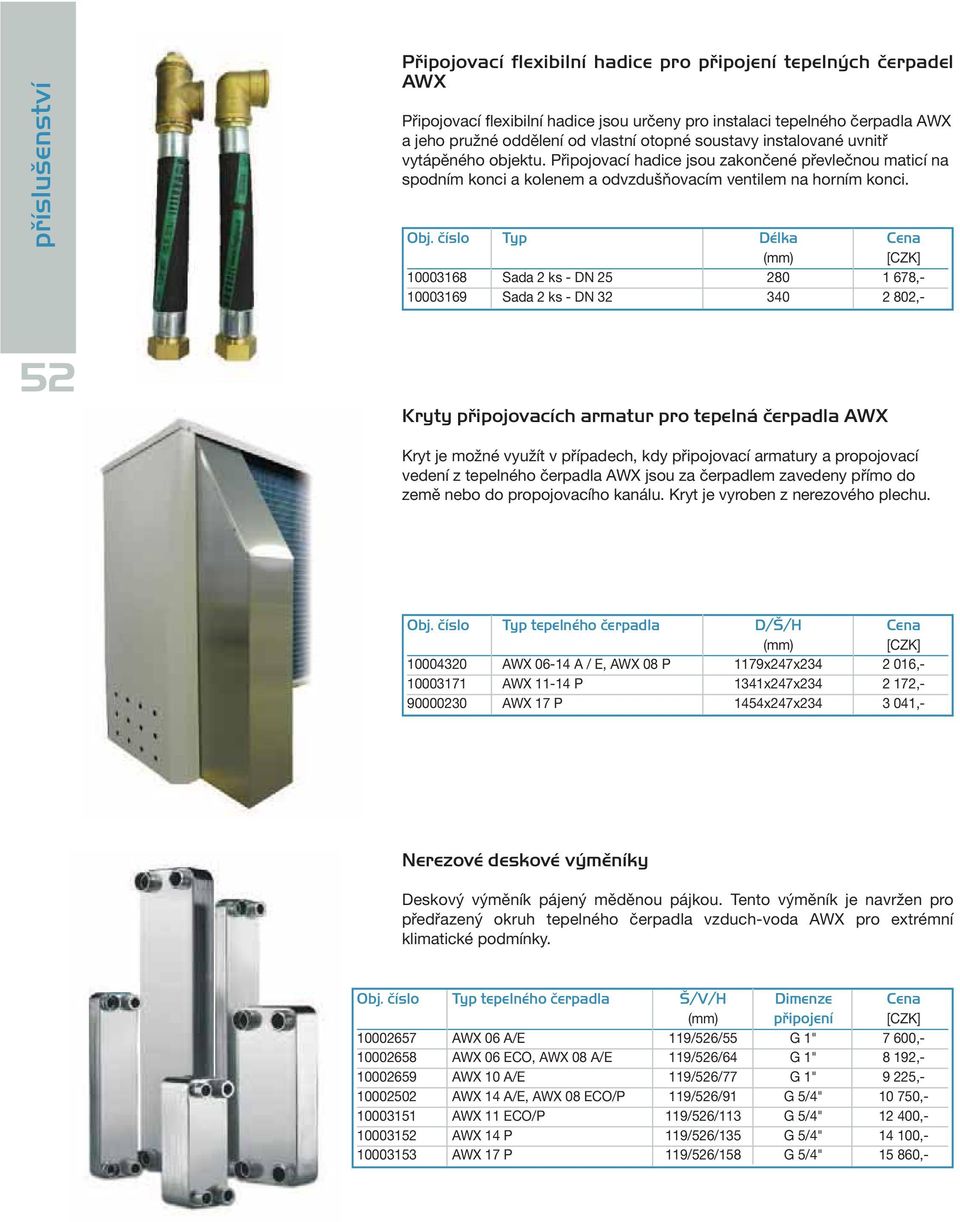

5 Připojovací flexibilní hadice pro připojení tepelných čerpadel AWX Připojovací flexibilní hadice jsou určeny pro instalaci tepelného čerpadla AWX a jeho pružné oddělení od vlastní otopné soustavy instalované uvnitř vytápěného objektu. Připojovací hadice jsou zakončené převlečnou maticí na spodním konci a kolenem a odvzdušňovacím ventilem na horním konci. Obj. číslo Typ Délka Cena Sada 2 ks - DN , Sada 2 ks - DN ,- 52 Kryty připojovacích armatur pro tepelná čerpadla AWX Kryt je možné využít v případech, kdy připojovací armatury a propojovací vedení z tepelného čerpadla AWX jsou za čerpadlem zavedeny přímo do země nebo do propojovacího kanálu. Kryt je vyroben z nerezového plechu AWX A / E, AWX 08 P 1179x247x , AWX P 1341x247x , AWX 17 P 1454x247x ,- Nerezové deskové výměníky Deskový výměník pájený měděnou pájkou. Tento výměník je navržen pro předřazený okruh tepelného čerpadla vzduch-voda AWX pro extrémní klimatické podmínky. Obj. číslo Typ tepelného čerpadla Š/V/H Dimenze Cena připojení AWX 06 A/E 119/526/55 G 1" 7 600, AWX 06 ECO, AWX 08 A/E 119/526/64 G 1" 8 192, AWX 10 A/E 119/526/77 G 1" 9 225, AWX 14 A/E, AWX 08 ECO/P 119/526/91 G 5/4" , AWX 11 ECO/P 119/526/113 G 5/4" , AWX 14 P 119/526/135 G 5/4" , AWX 17 P 119/526/158 G 5/4" ,-
