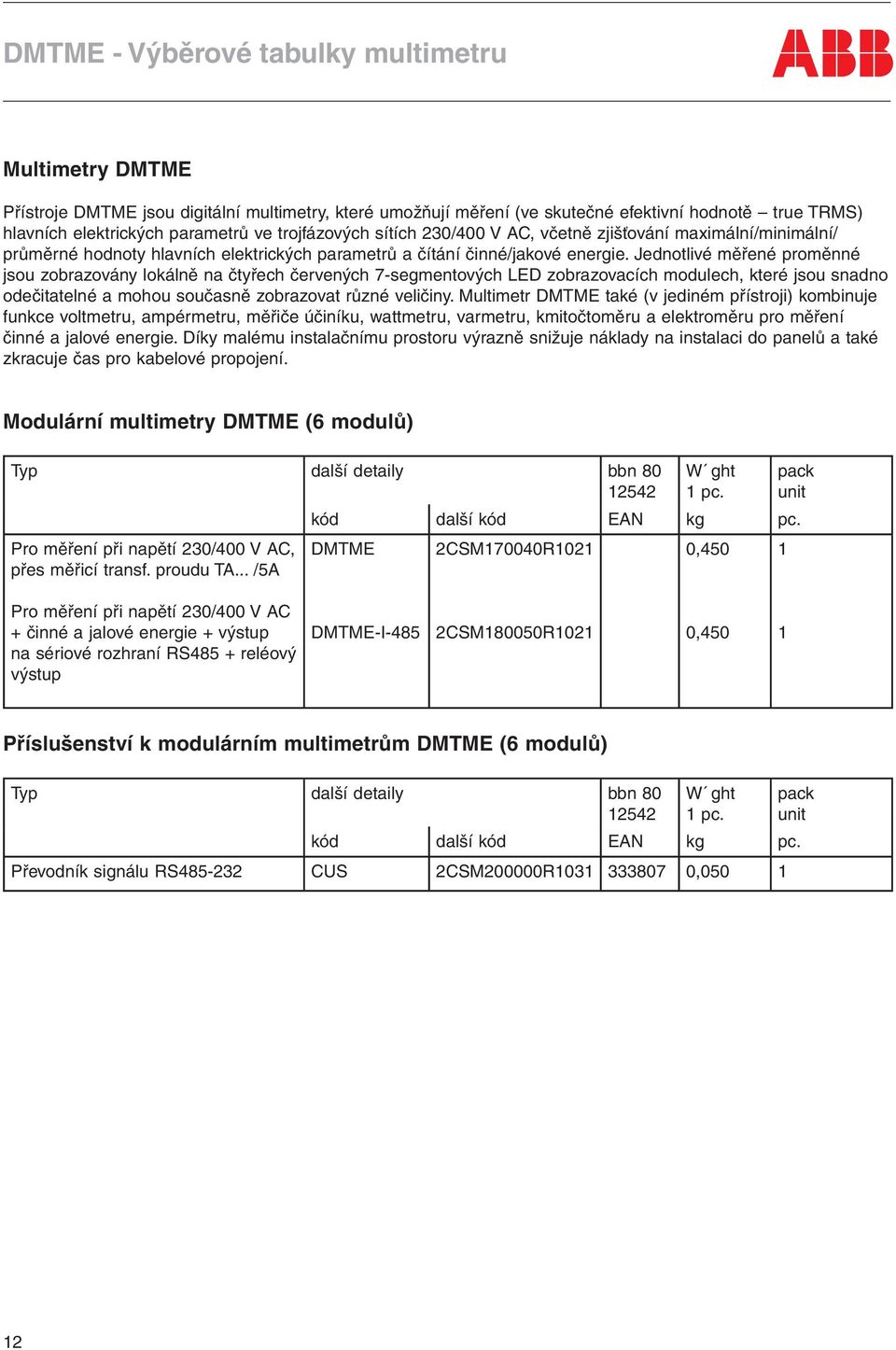

1 Multimetry DMTME Přístroje DMTME jsou digitální multimetry, které umožňují měření (ve skutečné efektivní hodnotě true TRMS) hlavních elektrických parametrů ve trojfázových sítích 230/400 V AC, včetně zjišťování maximální/minimální/ průměrné hodnoty hlavních elektrických parametrů a čítání činné/jakové energie. Jednotlivé měřené proměnné jsou zobrazovány lokálně na čtyřech červených 7-segmentových LED zobrazovacích modulech, které jsou snadno odečitatelné a mohou současně zobrazovat různé veličiny. Multimetr DMTME také (v jediném přístroji) kombinuje funkce voltmetru, ampérmetru, měřiče účiníku, wattmetru, varmetru, kmitočtoměru a elektroměru pro měření činné a jalové energie. Díky malému instalačnímu prostoru výrazně snižuje náklady na instalaci do panelů a také zkracuje čas pro kabelové propojení. Modulární multimetry DMTME (6 modulů) Typ další detaily bbn Pro měření při napětí 230/400 V AC, přes měřicí transf. proudu TA... /5A W ght 1 pc. pack unit kód další kód EAN kg pc. DMTME 2CSM170040R1021 0,450 1 Pro měření při napětí 230/400 V AC + činné a jalové energie + výstup na sériové rozhraní RS485 + reléový výstup DMTME-I-485 2CSM180050R1021 0,450 1 Příslušenství k modulárním multimetrům DMTME (6 modulů) Typ další detaily bbn W ght 1 pc. pack unit kód další kód EAN kg pc. Převodník signálu RS CUS 2CSM200000R ,

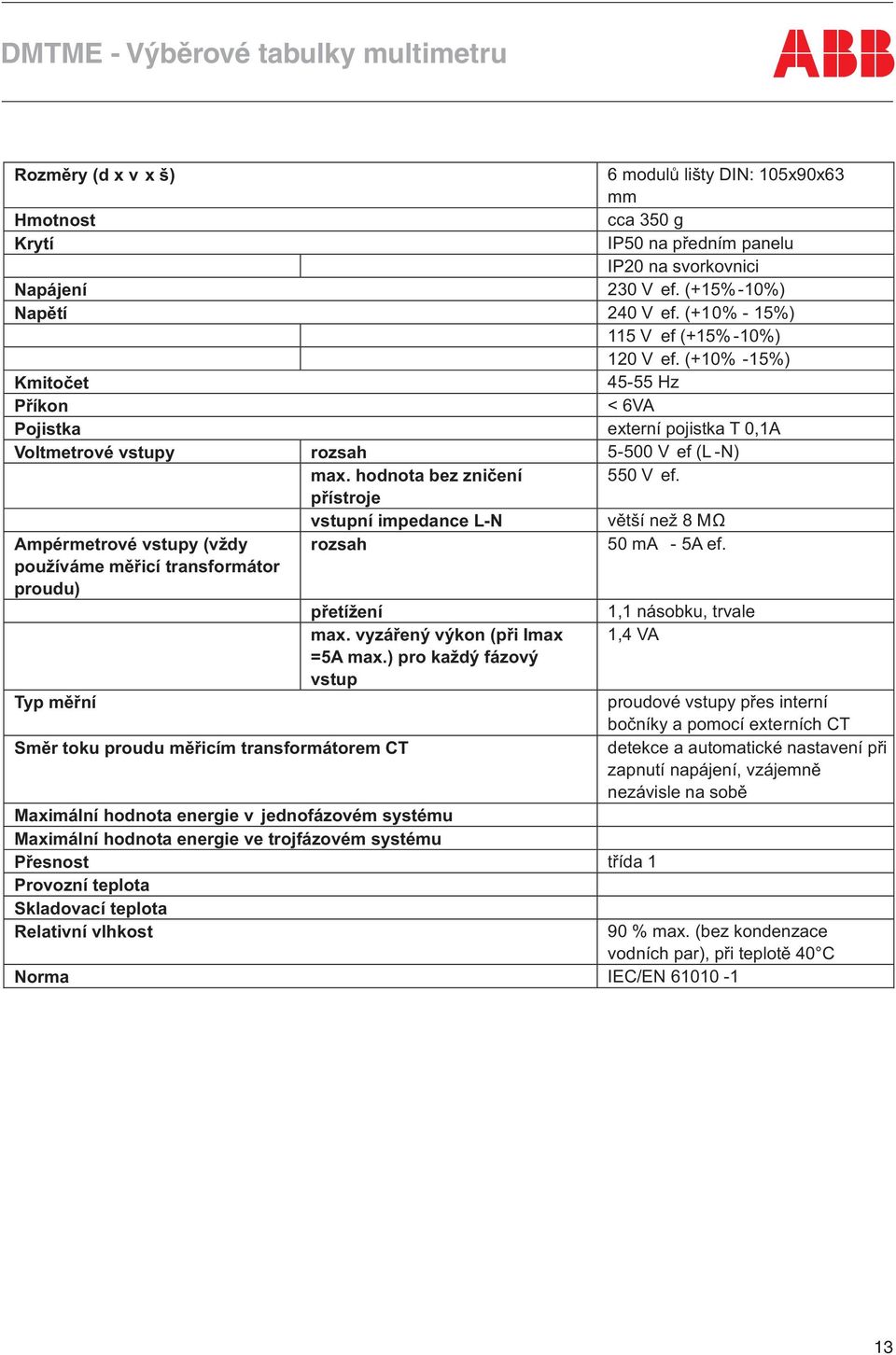

2 Rozměry (d x v x š) 6 modulů lišty DIN: 105x90x63 mm Hmotnost cca 350 g Krytí IP50 na předním panelu IP20 na svorkovnici Napájení 230 V ef. (+15%-10%) Napětí 240 V ef. (+10% - 15%) 115 V ef (+15% -10%) 120 V ef. (+10% -15%) Kmitočet Hz Příkon < 6VA Pojistka externí pojistka T 0,1A Voltmetrové vstupy rozsah V ef (L -N) max. hodnota bez zničení 550 V ef. přístroje vstupní impedance L-N větší než 8 MΩ Ampérmetrové vstupy (vždy rozsah 50 ma - 5A ef. používáme měřicí transformátor proudu) přetížení 1,1 násobku, trvale max. vyzářený výkon (při Imax 1,4 VA =5A max.) pro každý fázový vstup Typ měřní proudové vstupy přes interní bočníky a pomocí externích CT Směr toku proudu měřicím transformátorem CT detekce a automatické nastavení při zapnutí napájení, vzájemně nezávisle na sobě Maximální hodnota energie v jednofázovém systému Maximální hodnota energie ve trojfázovém systému Přesnost třída 1 Provozní teplota Skladovací teplota Relativní vlhkost 90 % max. (bez kondenzace vodních par), při teplotě 40 C Norma IEC/EN

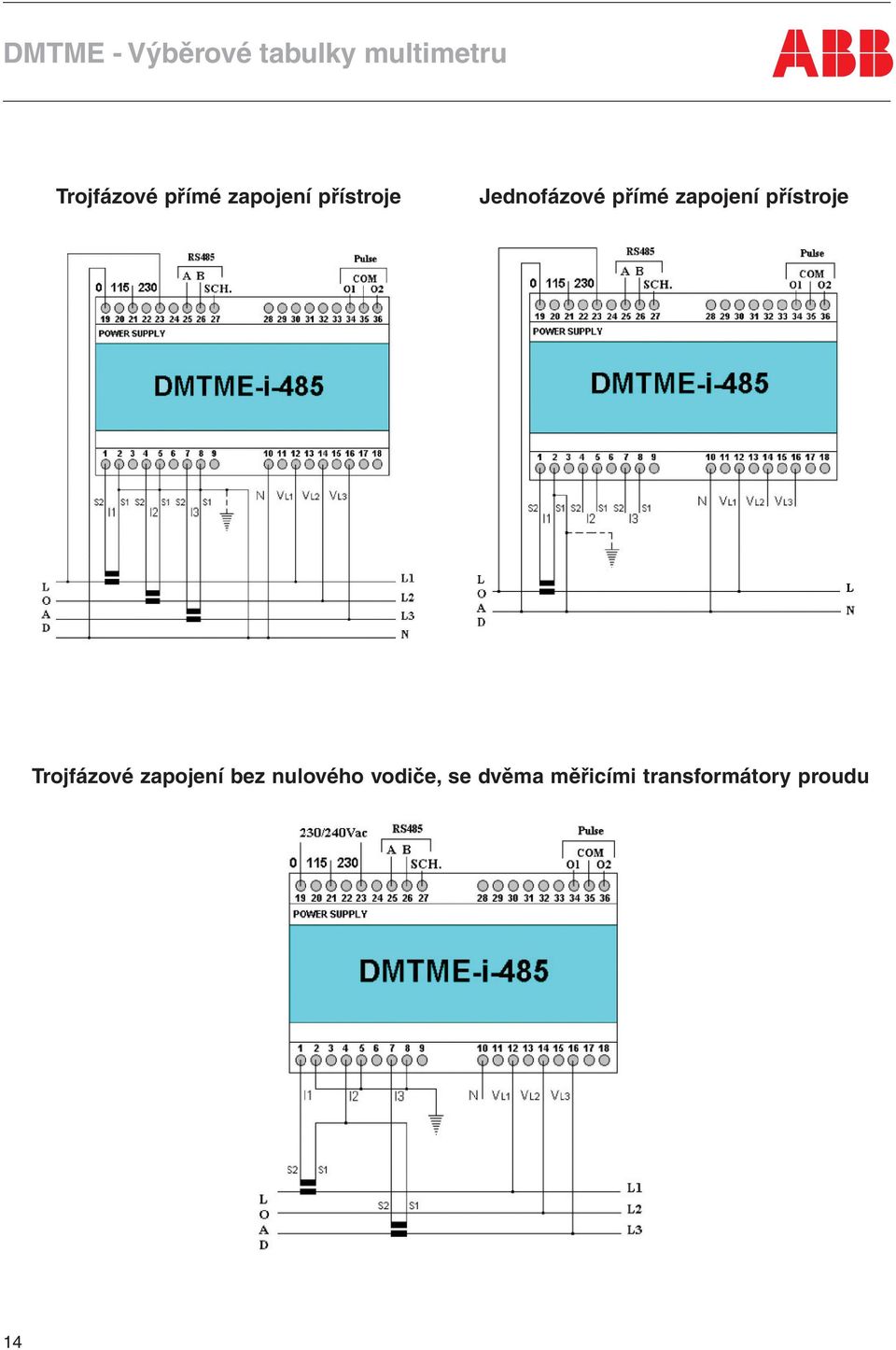

3 Trojfázové přímé zapojení přístroje Jednofázové přímé zapojení přístroje Trojfázové zapojení bez nulového vodiče, se dvěma měřicími transformátory proudu 14

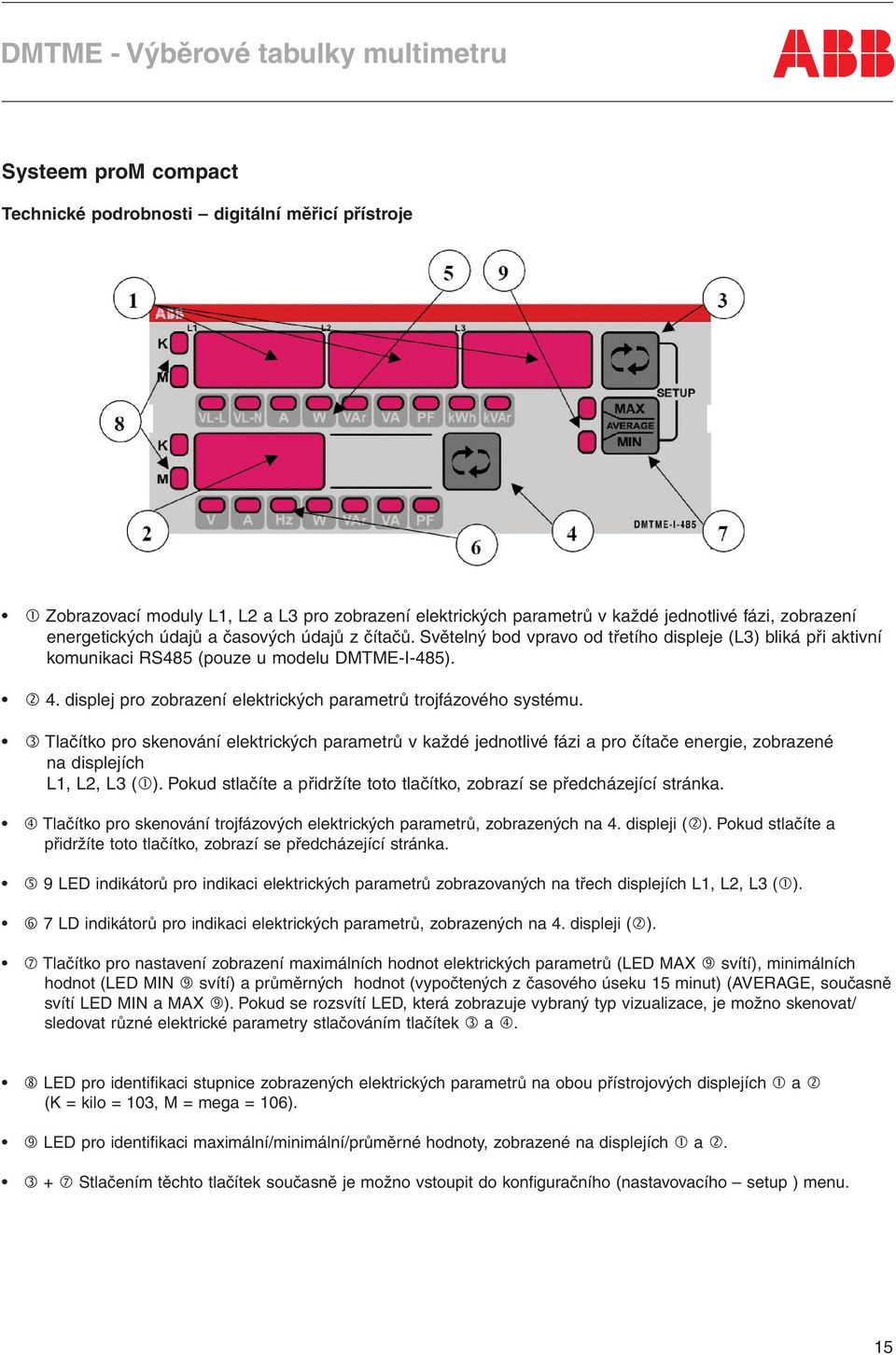

4 Systeem prom compact Technické podrobnosti digitální měřicí přístroje Zobrazovací moduly L1, L2 a L3 pro zobrazení elektrických parametrů v každé jednotlivé fázi, zobrazení energetických údajů a časových údajů z čítačů. Světelný bod vpravo od třetího displeje (L3) bliká při aktivní komunikaci RS485 (pouze u modelu DMTME-I-485). 4. displej pro zobrazení elektrických parametrů trojfázového systému. Tlačítko pro skenování elektrických parametrů v každé jednotlivé fázi a pro čítače energie, zobrazené na displejích L1, L2, L3 ( ). Pokud stlačíte a přidržíte toto tlačítko, zobrazí se předcházející stránka. Tlačítko pro skenování trojfázových elektrických parametrů, zobrazených na 4. displeji ( ). Pokud stlačíte a přidržíte toto tlačítko, zobrazí se předcházející stránka. 9 LED indikátorů pro indikaci elektrických parametrů zobrazovaných na třech displejích L1, L2, L3 ( ). 7 LD indikátorů pro indikaci elektrických parametrů, zobrazených na 4. displeji ( ). Tlačítko pro nastavení zobrazení maximálních hodnot elektrických parametrů (LED MAX svítí), minimálních hodnot (LED MIN svítí) a průměrných hodnot (vypočtených z časového úseku 15 minut) (AVERAGE, současně svítí LED MIN a MAX ). Pokud se rozsvítí LED, která zobrazuje vybraný typ vizualizace, je možno skenovat/ sledovat různé elektrické parametry stlačováním tlačítek a. LED pro identifikaci stupnice zobrazených elektrických parametrů na obou přístrojových displejích a (K = kilo = 103, M = mega = 106). LED pro identifikaci maximální/minimální/průměrné hodnoty, zobrazené na displejích a. + Stlačením těchto tlačítek současně je možno vstoupit do konfiguračního (nastavovacího setup ) menu. 15

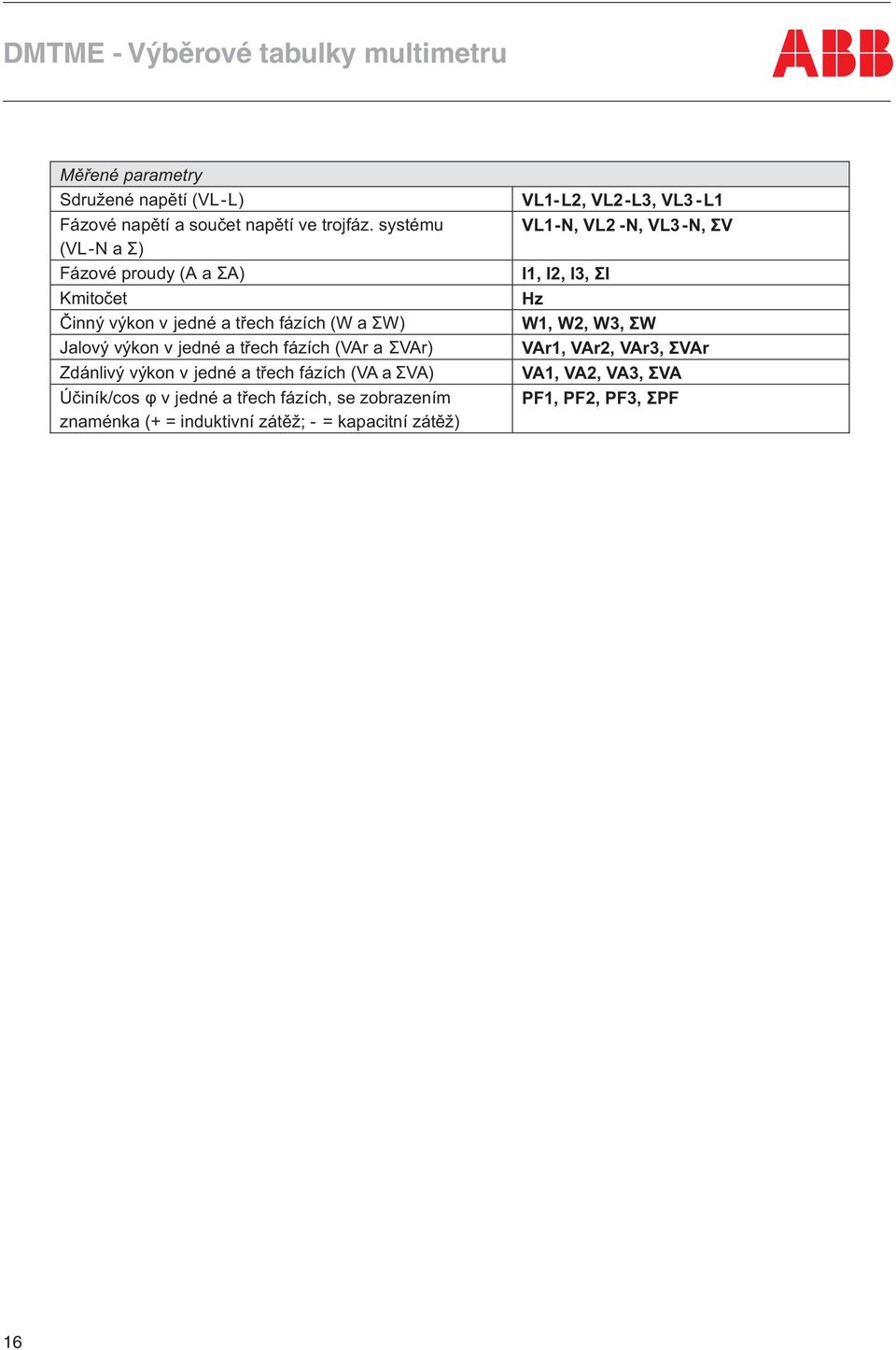

5 Měřené parametry Sdružené napětí (VL-L) VL1-L2, VL2-L3, VL3 -L1 Fázové napětí a součet napětí ve trojfáz. systému VL1-N, VL2 -N, VL3-N, ΣV (VL-N a Σ) Fázové proudy (A a ΣA) I1, I2, I3, ΣI Kmitočet Hz Činný výkon v jedné a třech fázích (W a ΣW) W1, W2, W3, ΣW Jalový výkon v jedné a třech fázích (VAr a ΣVAr) VAr1, VAr2, VAr3, ΣVAr Zdánlivý výkon v jedné a třech fázích (VA a ΣVA) VA1, VA2, VA3, ΣVA Účiník/cos φ v jedné a třech fázích, se zobrazením PF1, PF2, PF3, ΣPF znaménka (+ = induktivní zátěž; - = kapacitní zátěž) 16
