Liniový registrační přístroj KS 3930 A KS 3930 B

Transkript

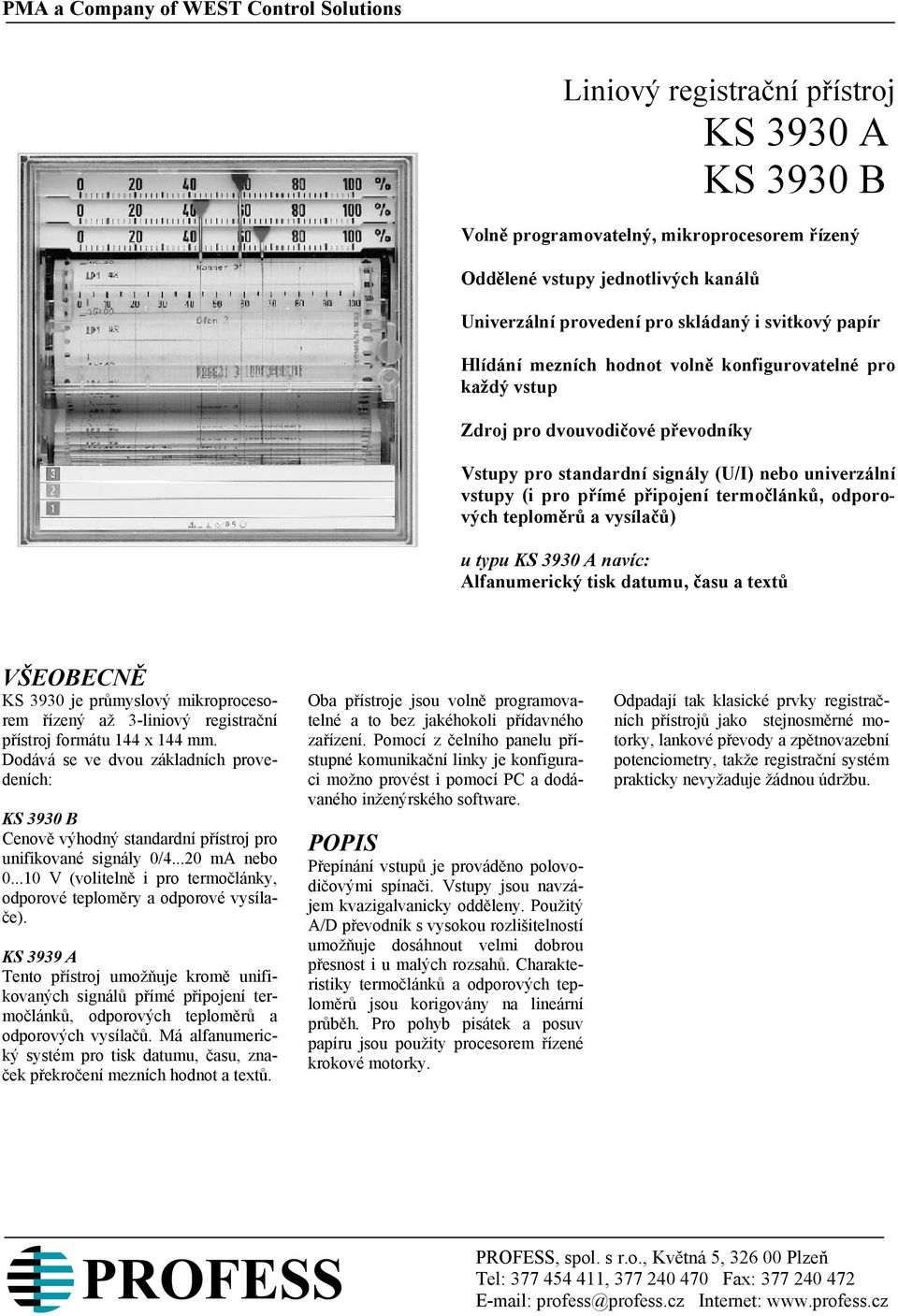

1 PMA a Company of WEST Control Solutions Liniový registrační přístroj KS 3930 A KS 3930 B Volně programovatelný, mikroprocesorem řízený Oddělené vstupy jednotlivých kanálů Univerzální provedení pro skládaný i svitkový papír Hlídání mezních hodnot volně konfigurovatelné pro každý vstup Zdroj pro dvouvodičové převodníky Vstupy pro standardní signály (U/I) nebo univerzální vstupy (i pro přímé připojení termočlánků, odporových teploměrů a vysílačů) u typu KS 3930 A navíc: Alfanumerický tisk datumu, času a textů VŠEOBECNĚ KS 3930 je průmyslový mikroprocesorem řízený až 3-liniový registrační přístroj formátu 144 x 144 mm. Dodává se ve dvou základních provedeních: KS 3930 B Cenově výhodný standardní přístroj pro unifikované signály 0/ ma nebo V (volitelně i pro termočlánky, odporové teploměry a odporové vysílače). KS 3939 A Tento přístroj umožňuje kromě unifikovaných signálů přímé připojení termočlánků, odporových teploměrů a odporových vysílačů. Má alfanumerický systém pro tisk datumu, času, značek překročení mezních hodnot a textů. Oba přístroje jsou volně programovatelné a to bez jakéhokoli přídavného zařízení. Pomocí z čelního panelu přístupné komunikační linky je konfiguraci možno provést i pomocí PC a dodávaného inženýrského software. POPIS Přepínání vstupů je prováděno polovodičovými spínači. Vstupy jsou navzájem kvazigalvanicky odděleny. Použitý A/D převodník s vysokou rozlišitelností umožňuje dosáhnout velmi dobrou přesnost i u malých rozsahů. Charakteristiky termočlánků a odporových teploměrů jsou korigovány na lineární průběh. Pro pohyb pisátek a posuv papíru jsou použity procesorem řízené krokové motorky. Odpadají tak klasické prvky registračních přístrojů jako stejnosměrné motorky, lankové převody a zpětnovazební potenciometry, takže registrační systém prakticky nevyžaduje žádnou údržbu. PROFESS, spol. s r.o., Květná 5, Plzeň Tel: , Fax: profess@profess.cz Internet:

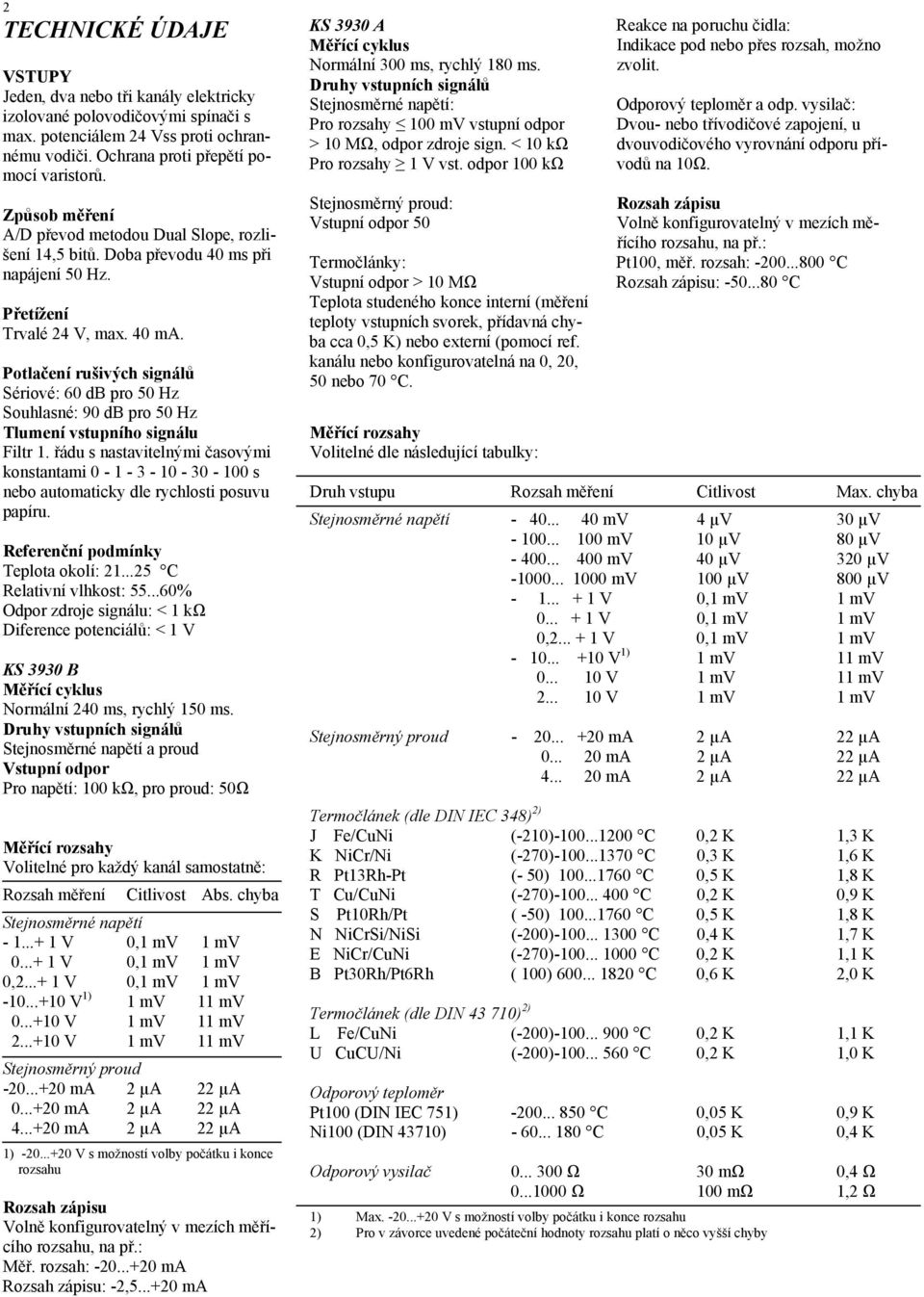

2 2 TECHNICKÉ ÚDAJE VSTUPY Jeden, dva nebo tři kanály elektricky izolované polovodičovými spínači s max. potenciálem 24 Vss proti ochrannému vodiči. Ochrana proti přepětí pomocí varistorů. Způsob měření A/D převod metodou Dual Slope, rozlišení 14,5 bitů. Doba převodu 40 ms při napájení 50 Hz. Přetížení Trvalé 24 V, max. 40 ma. Potlačení rušivých signálů Sériové: 60 db pro 50 Hz Souhlasné: 90 db pro 50 Hz Tlumení vstupního signálu Filtr 1. řádu s nastavitelnými časovými konstantami s nebo automaticky dle rychlosti posuvu papíru. Referenční podmínky Teplota okolí: C Relativní vlhkost: % Odpor zdroje signálu: < 1 kω Diference potenciálů: < 1 V KS 3930 B Měřící cyklus Normální 240 ms, rychlý 150 ms. Druhy vstupních signálů Stejnosměrné napětí a proud Vstupní odpor Pro napětí: 100 kω, pro proud: 50Ω Měřící rozsahy Volitelné pro každý kanál samostatně: Rozsah měření Citlivost Abs. chyba Stejnosměrné napětí V 0,1 mv 1 mv V 0,1 mv 1 mv 0, V 0,1 mv 1 mv V 1) 1 mv 11 mv V 1 mv 11 mv V 1 mv 11 mv Stejnosměrný proud ma 2 µa 22 µa ma 2 µa 22 µa ma 2 µa 22 µa 1) V s možností volby počátku i konce rozsahu Rozsah zápisu Volně konfigurovatelný v mezích měřícího rozsahu, na př.: Měř. rozsah: ma Rozsah zápisu: -2, ma KS 3930 A Měřící cyklus Normální 300 ms, rychlý 180 ms. Druhy vstupních signálů Stejnosměrné napětí: Pro rozsahy 100 mv vstupní odpor > 10 MΩ, odpor zdroje sign. < 10 kω Pro rozsahy 1 V vst. odpor 100 kω Stejnosměrný proud: Vstupní odpor 50 Termočlánky: Vstupní odpor > 10 MΩ Teplota studeného konce interní (měření teploty vstupních svorek, přídavná chyba cca 0,5 K) nebo externí (pomocí ref. kanálu nebo konfigurovatelná na 0, 20, 50 nebo 70 C. Měřící rozsahy Volitelné dle následující tabulky: Reakce na poruchu čidla: Indikace pod nebo přes rozsah, možno zvolit. Odporový teploměr a odp. vysilač: Dvou- nebo třívodičové zapojení, u dvouvodičového vyrovnání odporu přívodů na 10Ω. Rozsah zápisu Volně konfigurovatelný v mezích měřícího rozsahu, na př.: Pt100, měř. rozsah: C Rozsah zápisu: C Druh vstupu Rozsah měření Citlivost Max. chyba Stejnosměrné napětí mv 4 µv 30 µv mv 10 µv 80 µv mv 40 µv 320 µv mv 100 µv 800 µv V 0,1 mv 1 mv V 0,1 mv 1 mv 0, V 0,1 mv 1 mv V 1) 1 mv 11 mv V 1 mv 11 mv V 1 mv 1 mv Stejnosměrný proud ma 2 µa 22 µa ma 2 µa 22 µa ma 2 µa 22 µa Termočlánek (dle DIN IEC 348) 2) J Fe/CuNi (-210) C 0,2 K 1,3 K K NiCr/Ni (-270) C 0,3 K 1,6 K R Pt13Rh-Pt (- 50) C 0,5 K 1,8 K T Cu/CuNi (-270) C 0,2 K 0,9 K S Pt10Rh/Pt ( -50) C 0,5 K 1,8 K N NiCrSi/NiSi (-200) C 0,4 K 1,7 K E NiCr/CuNi (-270) C 0,2 K 1,1 K B Pt30Rh/Pt6Rh ( 100) C 0,6 K 2,0 K Termočlánek (dle DIN ) 2) L Fe/CuNi (-200) C 0,2 K 1,1 K U CuCU/Ni (-200) C 0,2 K 1,0 K Odporový teploměr Pt100 (DIN IEC 751) C 0,05 K 0,9 K Ni100 (DIN 43710) C 0,05 K 0,4 K Odporový vysilač Ω 30 mω 0,4 Ω Ω 100 mω 1,2 Ω 1) Max V s možností volby počátku i konce rozsahu 2) Pro v závorce uvedené počáteční hodnoty rozsahu platí o něco vyšší chyby

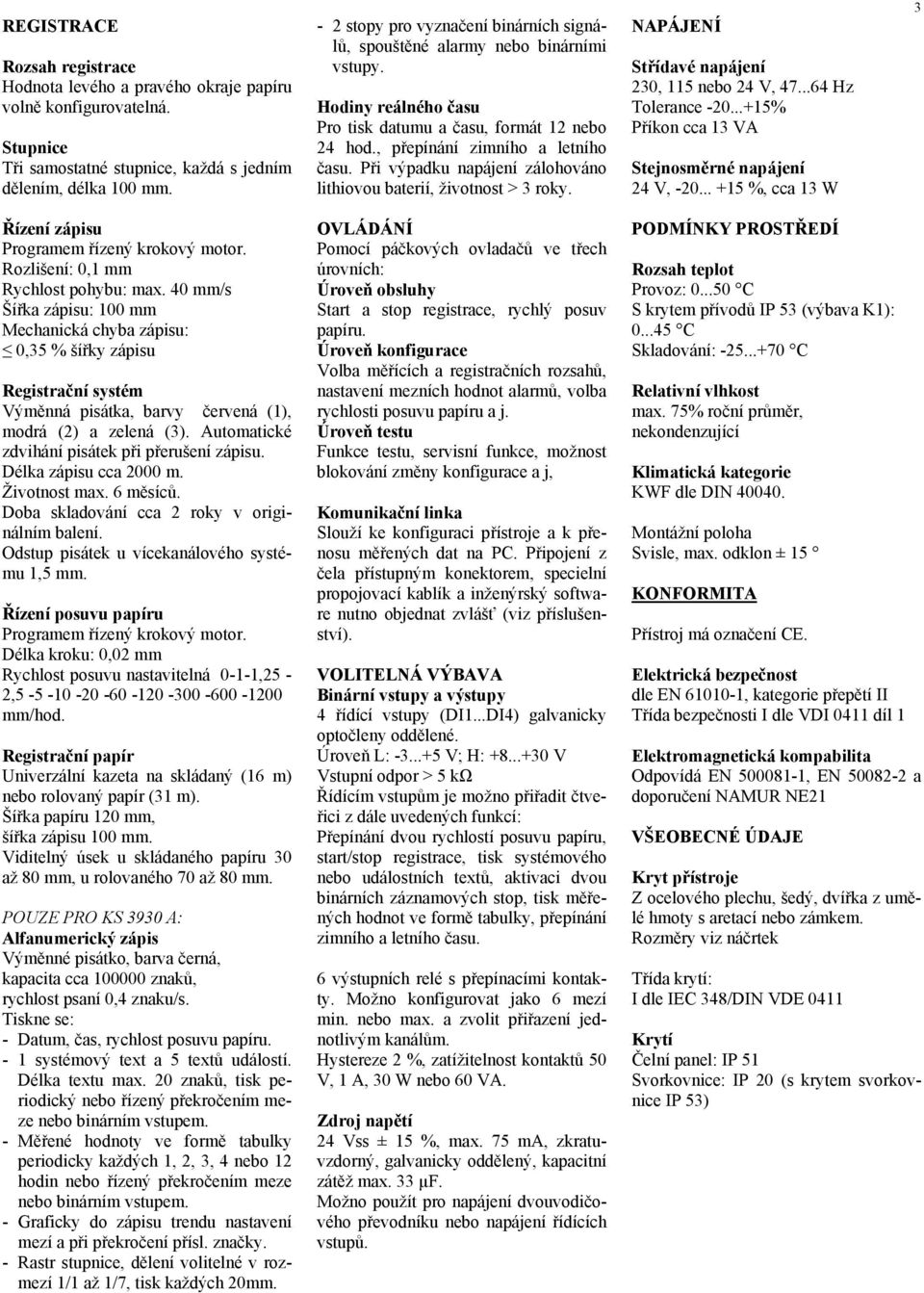

3 REGISTRACE Rozsah registrace Hodnota levého a pravého okraje papíru volně konfigurovatelná. Stupnice Tři samostatné stupnice, každá s jedním dělením, délka 100 mm. - 2 stopy pro vyznačení binárních signálů, spouštěné alarmy nebo binárními vstupy. Hodiny reálného času Pro tisk datumu a času, formát 12 nebo 24 hod., přepínání zimního a letního času. Při výpadku napájení zálohováno lithiovou baterií, životnost > 3 roky. NAPÁJENÍ Střídavé napájení 230, 115 nebo 24 V, Hz Tolerance % Příkon cca 13 VA Stejnosměrné napájení 24 V, %, cca 13 W 3 Řízení zápisu Programem řízený krokový motor. Rozlišení: 0,1 mm Rychlost pohybu: max. 40 mm/s Šířka zápisu: 100 mm Mechanická chyba zápisu: 0,35 % šířky zápisu Registrační systém Výměnná pisátka, barvy červená (1), modrá (2) a zelená (3). Automatické zdvihání pisátek při přerušení zápisu. Délka zápisu cca 2000 m. Životnost max. 6 měsíců. Doba skladování cca 2 roky v originálním balení. Odstup pisátek u vícekanálového systému 1,5 mm. Řízení posuvu papíru Programem řízený krokový motor. Délka kroku: 0,02 mm Rychlost posuvu nastavitelná 0-1-1,25-2, mm/hod. Registrační papír Univerzální kazeta na skládaný (16 m) nebo rolovaný papír (31 m). Šířka papíru 120 mm, šířka zápisu 100 mm. Viditelný úsek u skládaného papíru 30 až 80 mm, u rolovaného 70 až 80 mm. POUZE PRO KS 3930 A: Alfanumerický zápis Výměnné pisátko, barva černá, kapacita cca znaků, rychlost psaní 0,4 znaku/s. Tiskne se: - Datum, čas, rychlost posuvu papíru. - 1 systémový text a 5 textů událostí. Délka textu max. 20 znaků, tisk periodický nebo řízený překročením meze nebo binárním vstupem. - Měřené hodnoty ve formě tabulky periodicky každých 1, 2, 3, 4 nebo 12 hodin nebo řízený překročením meze nebo binárním vstupem. - Graficky do zápisu trendu nastavení mezí a při překročení přísl. značky. - Rastr stupnice, dělení volitelné v rozmezí 1/1 až 1/7, tisk každých 20mm. OVLÁDÁNÍ Pomocí páčkových ovladačů ve třech úrovních: Úroveň obsluhy Start a stop registrace, rychlý posuv papíru. Úroveň konfigurace Volba měřících a registračních rozsahů, nastavení mezních hodnot alarmů, volba rychlosti posuvu papíru a j. Úroveň testu Funkce testu, servisní funkce, možnost blokování změny konfigurace a j, Komunikační linka Slouží ke konfiguraci přístroje a k přenosu měřených dat na PC. Připojení z čela přístupným konektorem, specielní propojovací kablík a inženýrský software nutno objednat zvlášť (viz příslušenství). VOLITELNÁ VÝBAVA Binární vstupy a výstupy 4 řídící vstupy (DI1...DI4) galvanicky optočleny oddělené. Úroveň L: V; H: V Vstupní odpor > 5 kω Řídícím vstupům je možno přiřadit čtveřici z dále uvedených funkcí: Přepínání dvou rychlostí posuvu papíru, start/stop registrace, tisk systémového nebo událostních textů, aktivaci dvou binárních záznamových stop, tisk měřených hodnot ve formě tabulky, přepínání zimního a letního času. 6 výstupních relé s přepínacími kontakty. Možno konfigurovat jako 6 mezí min. nebo max. a zvolit přiřazení jednotlivým kanálům. Hystereze 2 %, zatížitelnost kontaktů 50 V, 1 A, 30 W nebo 60 VA. Zdroj napětí 24 Vss ± 15 %, max. 75 ma, zkratuvzdorný, galvanicky oddělený, kapacitní zátěž max. 33 µf. Možno použít pro napájení dvouvodičového převodníku nebo napájení řídících vstupů. PODMÍNKY PROSTŘEDÍ Rozsah teplot Provoz: C S krytem přívodů IP 53 (výbava K1): C Skladování: C Relativní vlhkost max. 75% roční průměr, nekondenzující Klimatická kategorie KWF dle DIN Montážní poloha Svisle, max. odklon ± 15 KONFORMITA Přístroj má označení CE. Elektrická bezpečnost dle EN , kategorie přepětí II Třída bezpečnosti I dle VDI 0411 díl 1 Elektromagnetická kompabilita Odpovídá EN , EN a doporučení NAMUR NE21 VŠEOBECNÉ ÚDAJE Kryt přístroje Z ocelového plechu, šedý, dvířka z umělé hmoty s aretací nebo zámkem. Rozměry viz náčrtek Třída krytí: I dle IEC 348/DIN VDE 0411 Krytí Čelní panel: IP 51 Svorkovnice: IP 20 (s krytem svorkovnice IP 53)

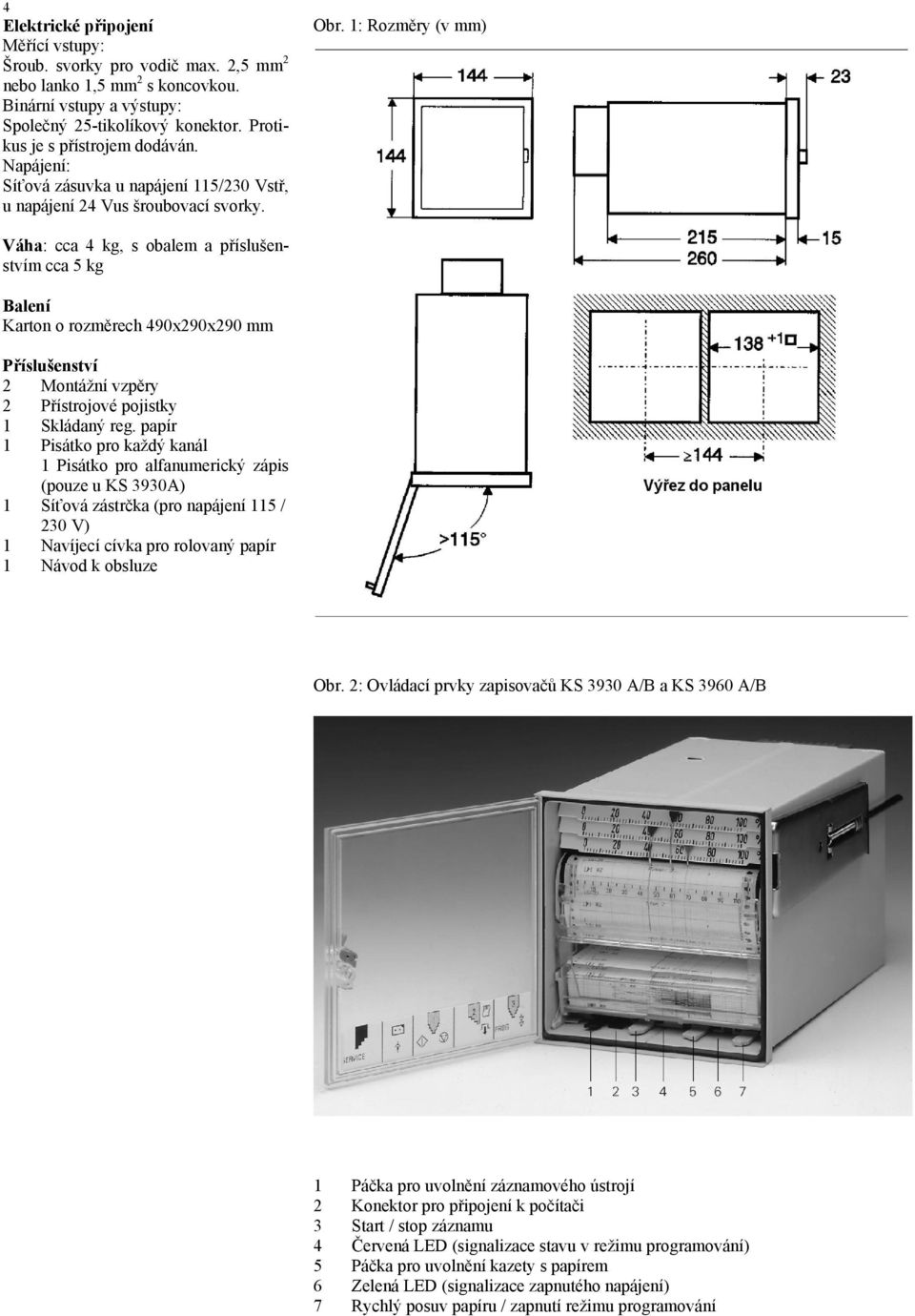

4 4 Elektrické připojení Měřící vstupy: Šroub. svorky pro vodič max. 2,5 mm 2 nebo lanko 1,5 mm 2 s koncovkou. Binární vstupy a výstupy: Společný 25-tikolíkový konektor. Protikus je s přístrojem dodáván. Napájení: Síťová zásuvka u napájení 115/230 Vstř, u napájení 24 Vus šroubovací svorky. Obr. 1: Rozměry (v mm) Váha: cca 4 kg, s obalem a příslušenstvím cca 5 kg Balení Karton o rozměrech 490x290x290 mm Příslušenství 2 Montážní vzpěry 2 Přístrojové pojistky 1 Skládaný reg. papír 1 Pisátko pro každý kanál 1 Pisátko pro alfanumerický zápis (pouze u KS 3930A) 1 Síťová zástrčka (pro napájení 115 / 230 V) 1 Navíjecí cívka pro rolovaný papír 1 Návod k obsluze Obr. 2: Ovládací prvky zapisovačů KS 3930 A/B a KS 3960 A/B 1 Páčka pro uvolnění záznamového ústrojí 2 Konektor pro připojení k počítači 3 Start / stop záznamu 4 Červená LED (signalizace stavu v režimu programování) 5 Páčka pro uvolnění kazety s papírem 6 Zelená LED (signalizace zapnutého napájení) 7 Rychlý posuv papíru / zapnutí režimu programování

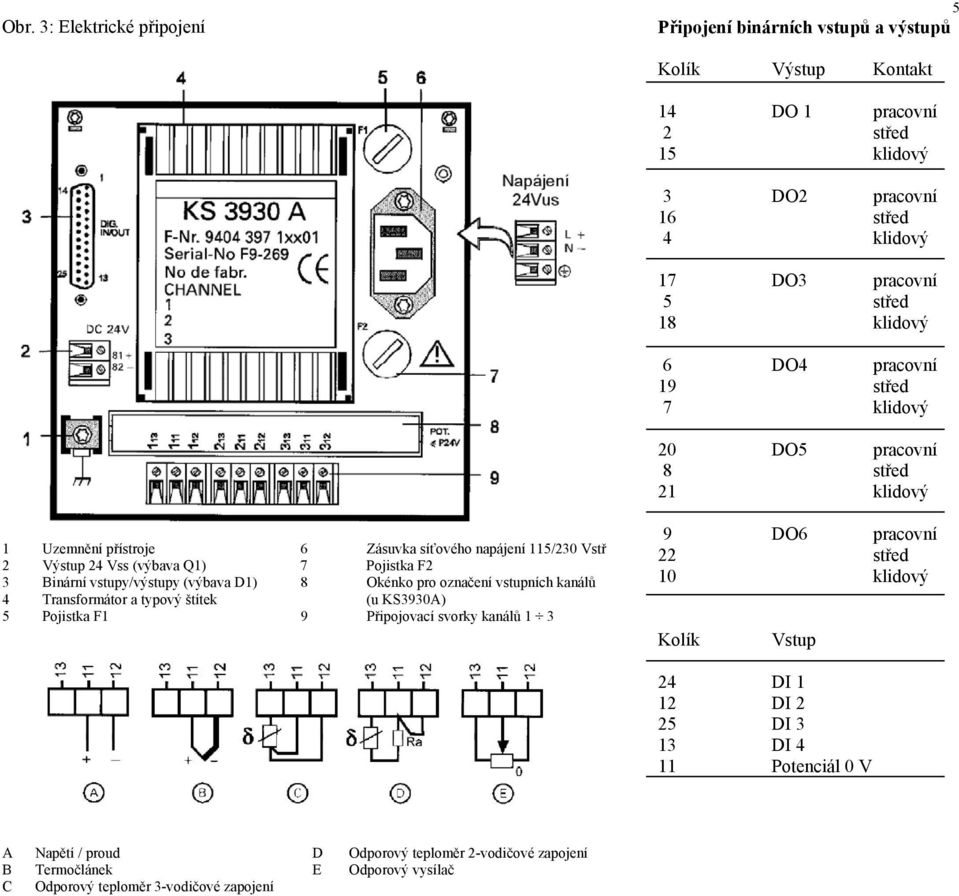

5 Obr. 3: Elektrické připojení Připojení binárních vstupů a výstupů 5 Kolík Výstup Kontakt 14 DO 1 pracovní 2 střed 15 klidový 3 DO2 pracovní 16 střed 4 klidový 17 DO3 pracovní 5 střed 18 klidový 6 DO4 pracovní 19 střed 7 klidový 20 DO5 pracovní 8 střed 21 klidový 1 Uzemnění přístroje 6 Zásuvka síťového napájení 115/230 Vstř 2 Výstup 24 Vss (výbava Q1) 7 Pojistka F2 3 Binární vstupy/výstupy (výbava D1) 8 Okénko pro označení vstupních kanálů 4 Transformátor a typový štítek (u KS3930A) 5 Pojistka F1 9 Připojovací svorky kanálů DO6 pracovní 22 střed 10 klidový Kolík Vstup 24 DI 1 12 DI 2 25 DI 3 13 DI 4 11 Potenciál 0 V A Napětí / proud D Odporový teploměr 2-vodičové zapojení B Termočlánek E Odporový vysílač C Odporový teploměr 3-vodičové zapojení

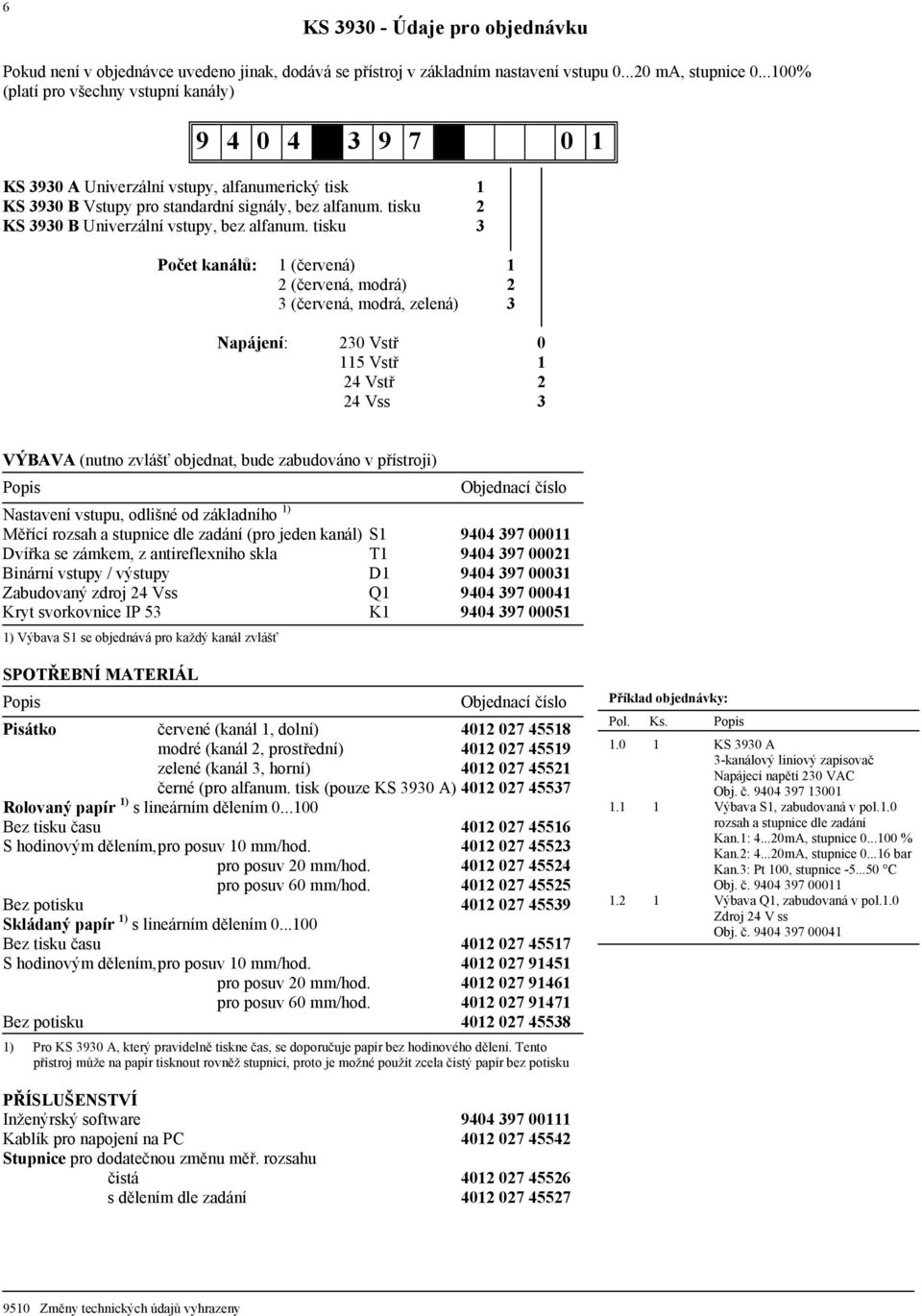

6 6 KS Údaje pro objednávku Pokud není v objednávce uvedeno jinak, dodává se přístroj v základním nastavení vstupu ma, stupnice % (platí pro všechny vstupní kanály) KS 3930 A Univerzální vstupy, alfanumerický tisk 1 KS 3930 B Vstupy pro standardní signály, bez alfanum. tisku 2 KS 3930 B Univerzální vstupy, bez alfanum. tisku 3 Počet kanálů: 1 (červená) 1 2 (červená, modrá) 2 3 (červená, modrá, zelená) 3 Napájení: 230 Vstř Vstř 1 24 Vstř 2 24 Vss 3 VÝBAVA (nutno zvlášť objednat, bude zabudováno v přístroji) Popis Objednací číslo Nastavení vstupu, odlišné od základního 1) Měřící rozsah a stupnice dle zadání (pro jeden kanál) S Dvířka se zámkem, z antireflexního skla T Binární vstupy / výstupy D Zabudovaný zdroj 24 Vss Q Kryt svorkovnice IP 53 K ) Výbava S1 se objednává pro každý kanál zvlášť SPOTŘEBNÍ MATERIÁL Popis Objednací číslo Pisátko červené (kanál 1, dolní) modré (kanál 2, prostřední) zelené (kanál 3, horní) černé (pro alfanum. tisk (pouze KS 3930 A) Rolovaný papír 1) s lineárním dělením Bez tisku času S hodinovým dělením, pro posuv 10 mm/hod pro posuv 20 mm/hod pro posuv 60 mm/hod Bez potisku Skládaný papír 1) s lineárním dělením Bez tisku času S hodinovým dělením, pro posuv 10 mm/hod pro posuv 20 mm/hod pro posuv 60 mm/hod Bez potisku ) Pro KS 3930 A, který pravidelně tiskne čas, se doporučuje papír bez hodinového dělení. Tento přístroj může na papír tisknout rovněž stupnici, proto je možné použít zcela čistý papír bez potisku Příklad objednávky: Pol. Ks. Popis KS 3930 A 3-kanálový liniový zapisovač Napájecí napětí 230 VAC Obj. č Výbava S1, zabudovaná v pol.1.0 rozsah a stupnice dle zadání Kan.1: mA, stupnice % Kan.2: mA, stupnice bar Kan.3: Pt 100, stupnice C Obj. č Výbava Q1, zabudovaná v pol.1.0 Zdroj 24 V ss Obj. č PŘÍSLUŠENSTVÍ Inženýrský software Kablík pro napojení na PC Stupnice pro dodatečnou změnu měř. rozsahu čistá s dělením dle zadání Změny technických údajů vyhrazeny
