2. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
|
|
- Oldřich Beneš
- před 8 lety
- Počet zobrazení:
Transkript
1 2. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, Ostrava - Poruba Miloš Rieger

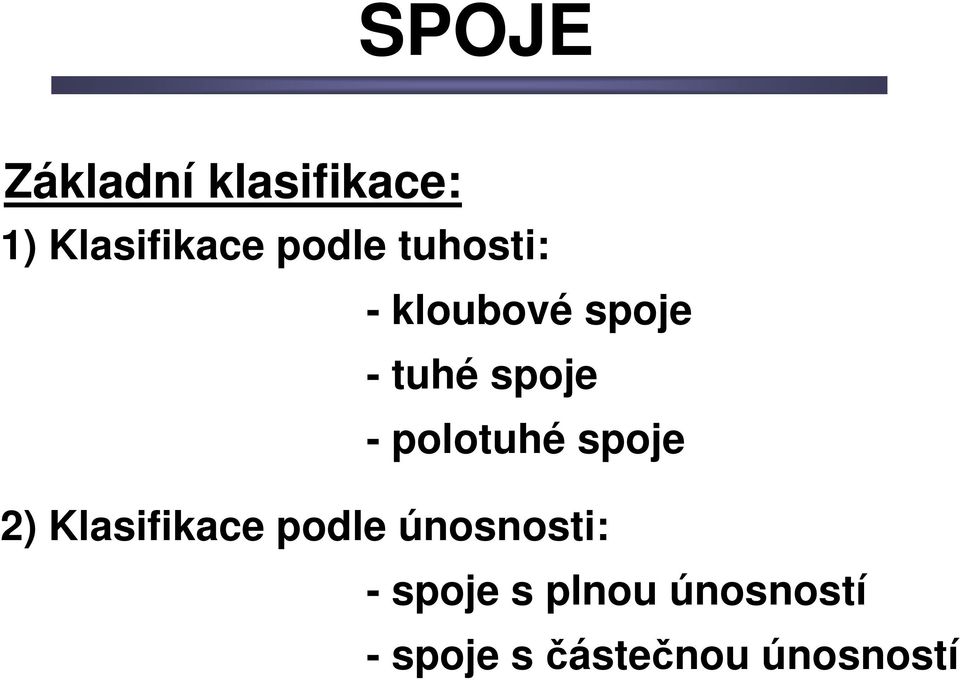

2 SPOJE Základní klasifikace: 1) Klasifikace podle tuhosti: - kloubové spoje - tuhé spoje - polotuhé spoje 2) Klasifikace podle únosnosti: - spoje s plnou únosností - spoje s částečnou únosností

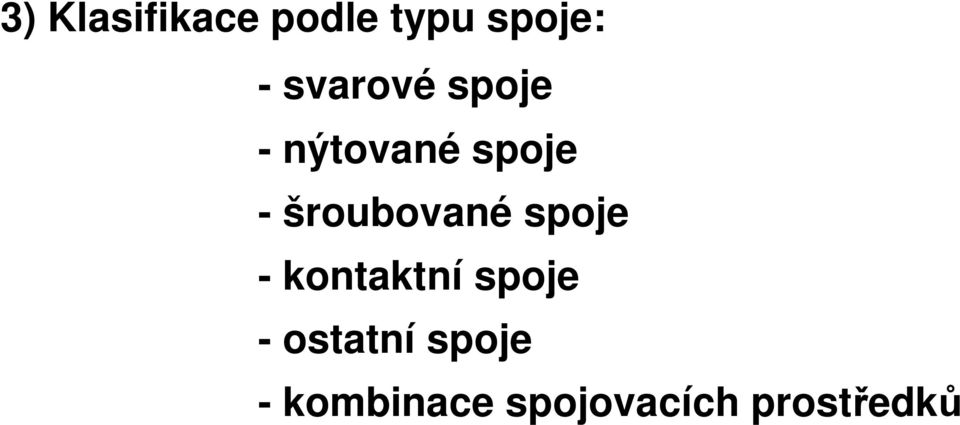

3 3) Klasifikace podle typu spoje: - svarové spoje - nýtované spoje - šroubované spoje - kontaktní spoje - ostatní spoje - kombinace spojovacích prostředků

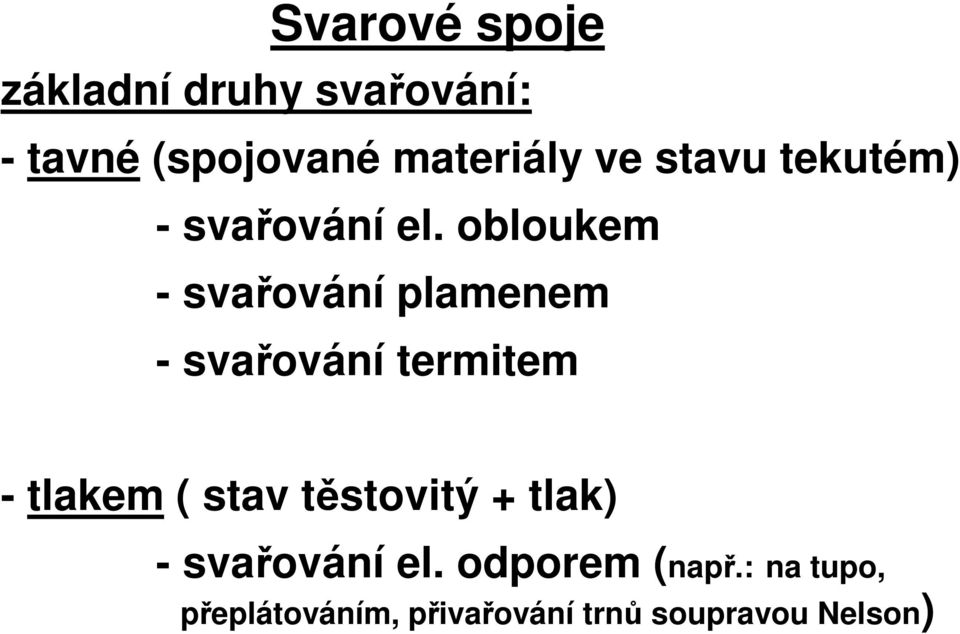

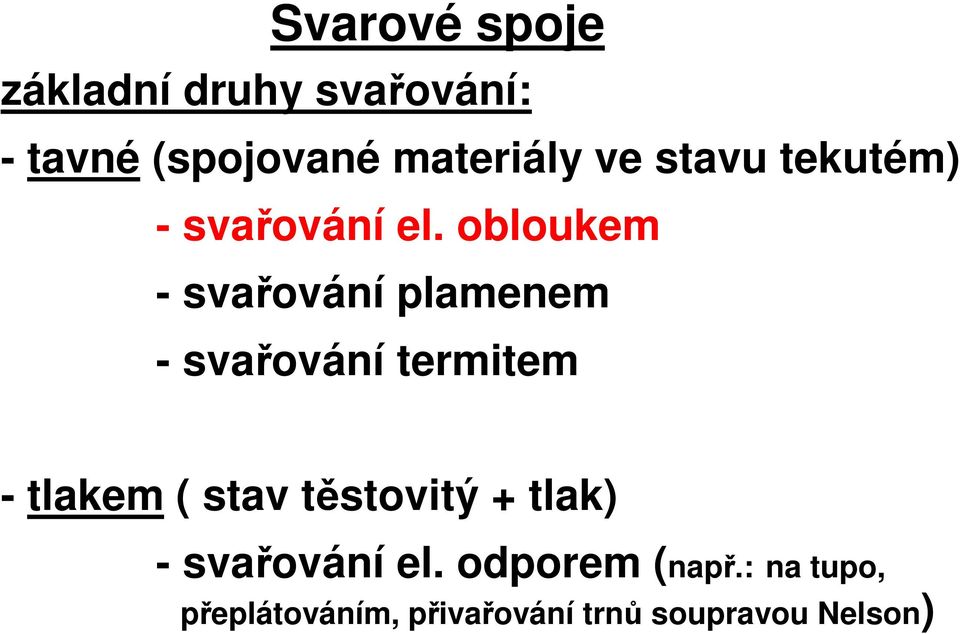

4 Svarové spoje základní druhy svařování: - tavné (spojované materiály ve stavu tekutém) - svařování el. obloukem - svařování plamenem - svařování termitem - tlakem ( stav těstovitý + tlak) - svařování el. odporem (např.: na tupo, přeplátováním, přivařování trnů soupravou Nelson)
5 Svarové spoje základní druhy svařování: - tavné (spojované materiály ve stavu tekutém) - svařování el. obloukem - svařování plamenem - svařování termitem - tlakem ( stav těstovitý + tlak) - svařování el. odporem (např.: na tupo, přeplátováním, přivařování trnů soupravou Nelson)

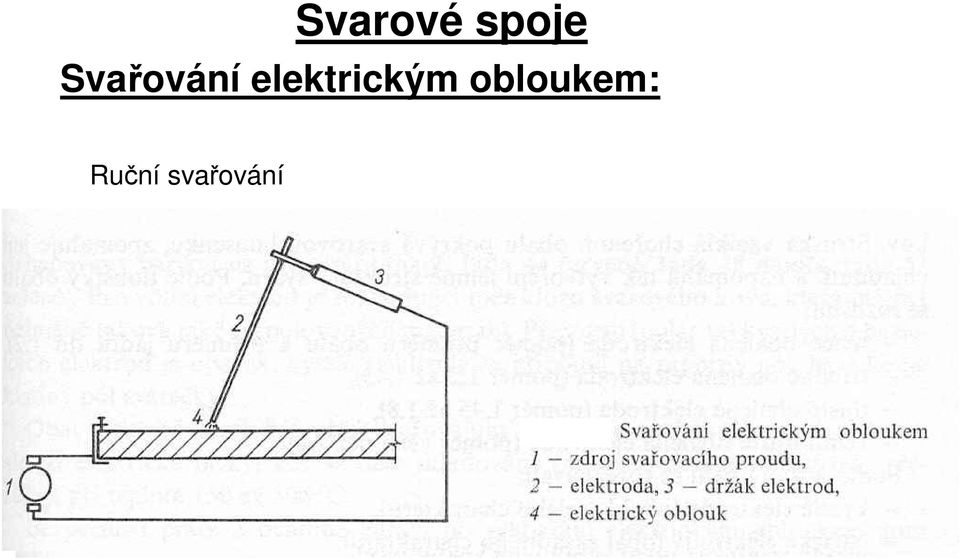

6 Svarové spoje Svařování elektrickým obloukem: Ruční svařování

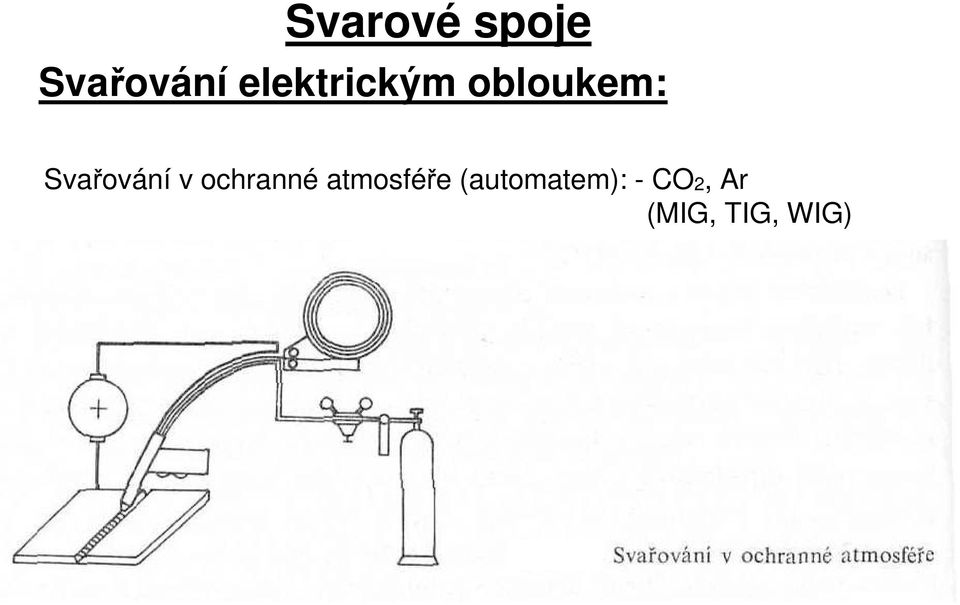

7 Svarové spoje Svařování elektrickým obloukem: Svařování v ochranné atmosféře (automatem): - CO2, Ar (MIG, TIG, WIG)

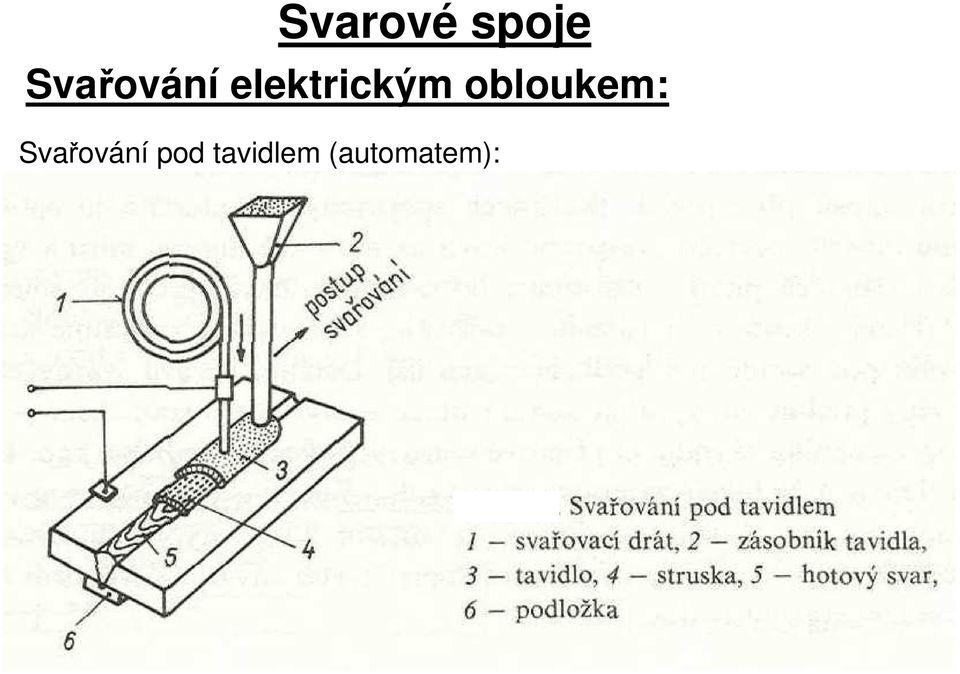

8 Svarové spoje Svařování elektrickým obloukem: Svařování pod tavidlem (automatem):

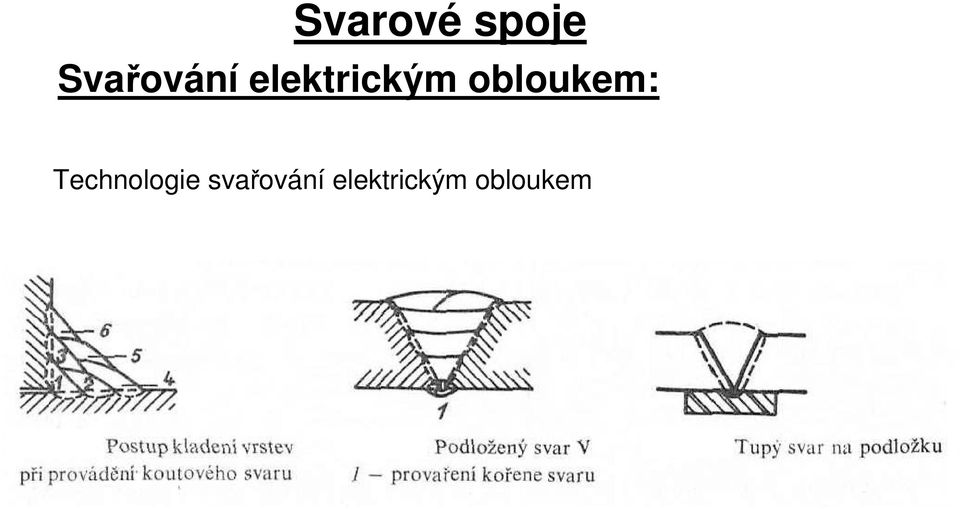

9 Svarové spoje Svařování elektrickým obloukem: Technologie svařování elektrickým obloukem

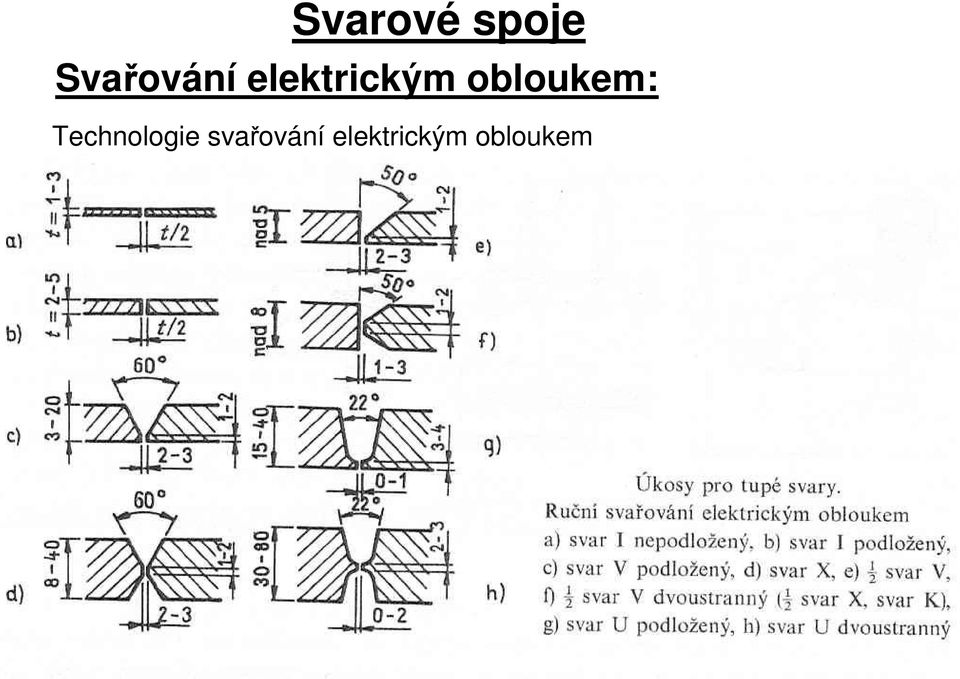

10 Svarové spoje Svařování elektrickým obloukem: Technologie svařování elektrickým obloukem

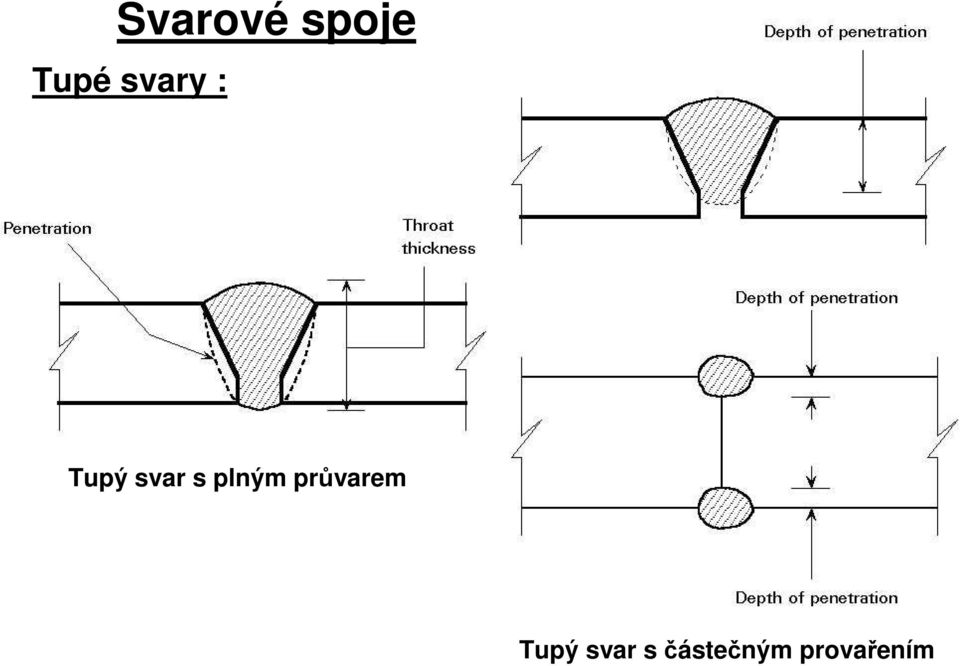

11 Svarové spoje Tupé svary : Tupý svar s plným průvarem Tupý svar s částečným provařením
12 Svarové spoje Svařování elektrickým obloukem: Průběh napětí ve svarech:

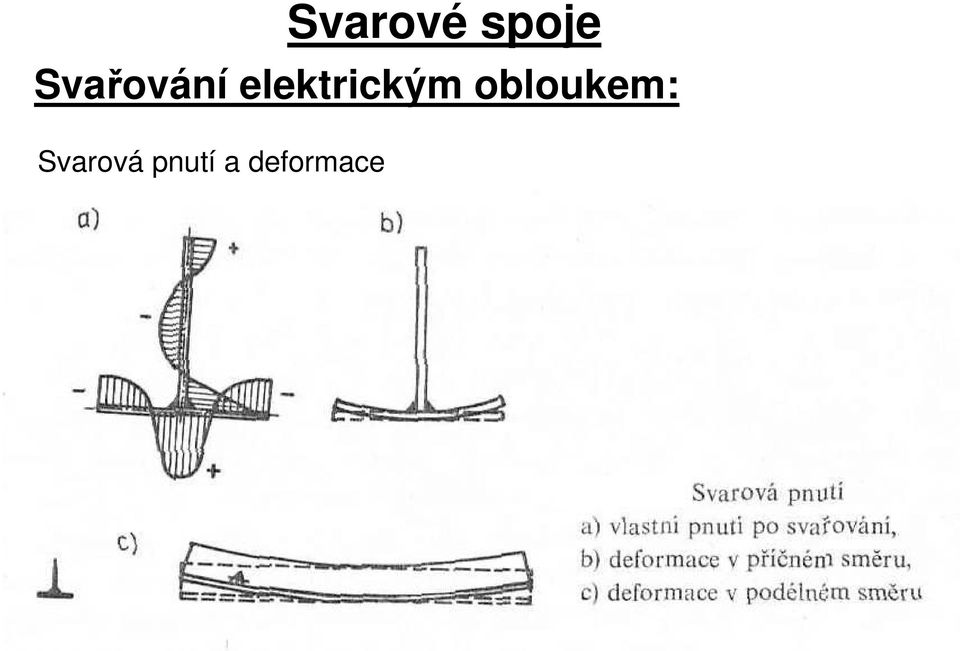

13 Svarové spoje Svařování elektrickým obloukem: Svarová pnutí a deformace

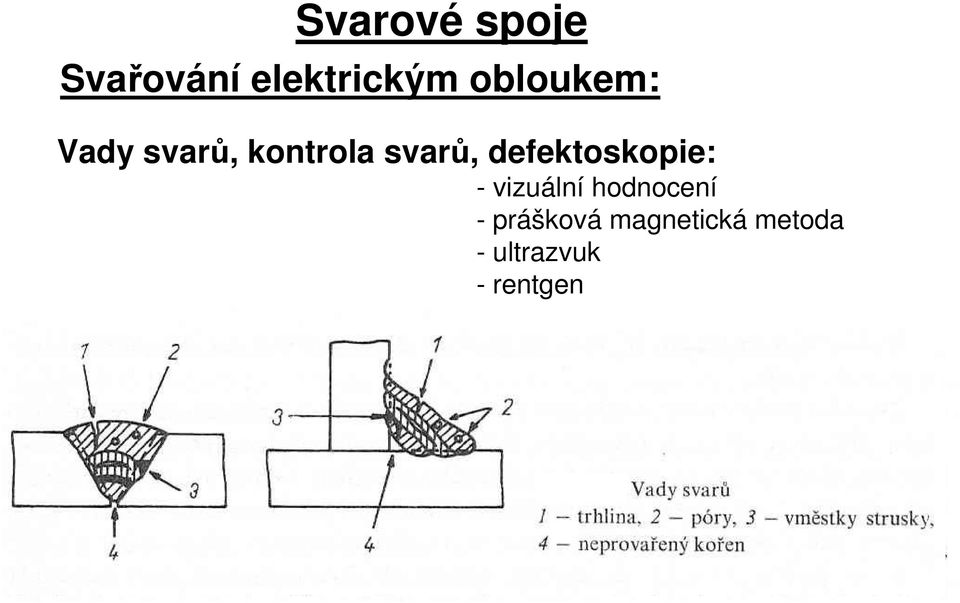

14 Svarové spoje Svařování elektrickým obloukem: Vady svarů, kontrola svarů, defektoskopie: - vizuální hodnocení - prášková magnetická metoda - ultrazvuk - rentgen
15 Svarové spoje Návrh a posouzení svarů dle EC3 (ČSN ): Základní materiál: - tažnost min. 15%

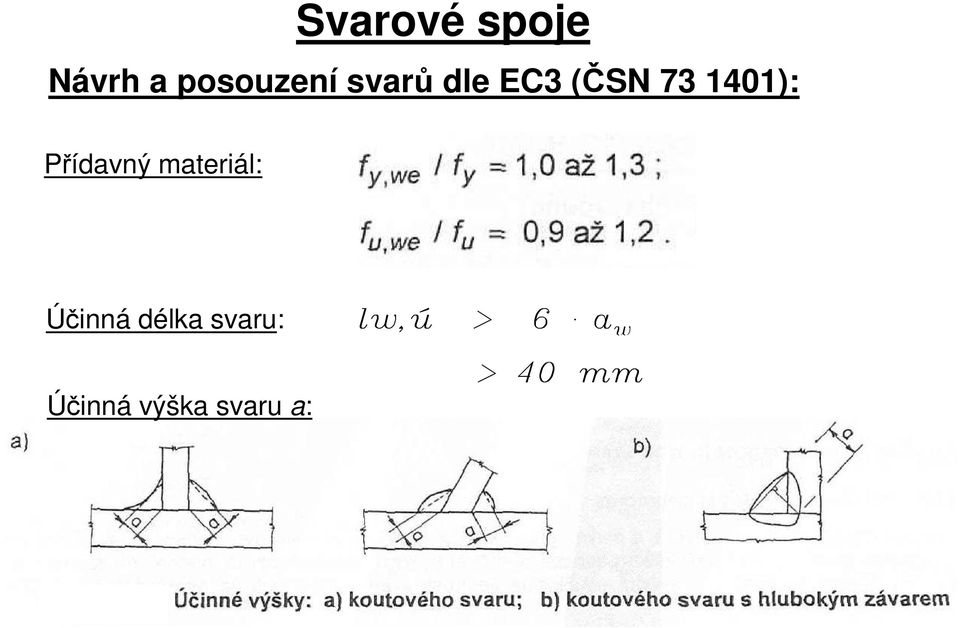

16 Svarové spoje Návrh a posouzení svarů dle EC3 (ČSN ): Přídavný materiál: Účinná délka svaru: lw,ú > 6. a w Účinná výška svaru a: > 40 mm

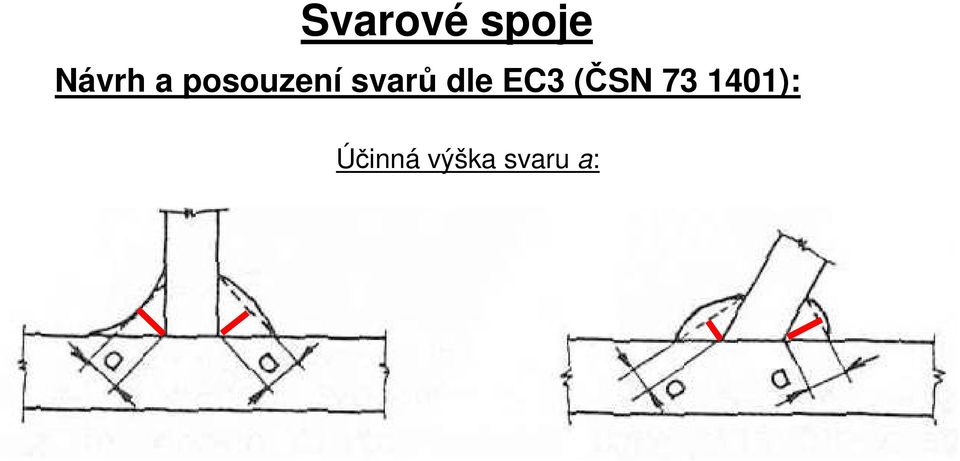

17 Svarové spoje Návrh a posouzení svarů dle EC3 (ČSN ): Účinná výška svaru a:

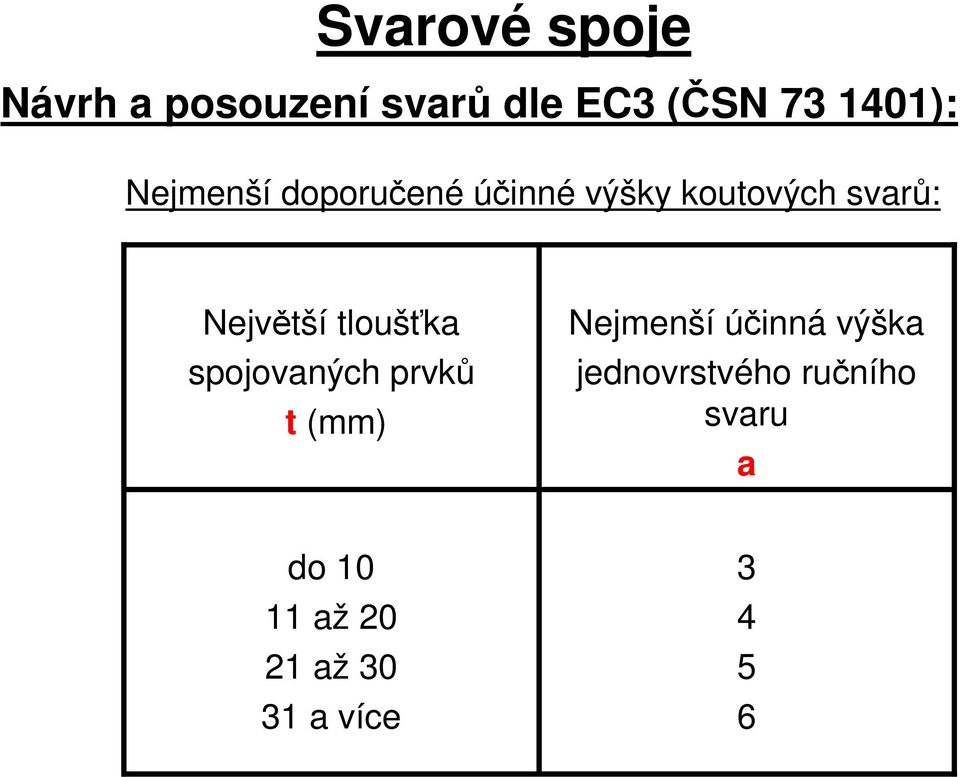

18 Svarové spoje Návrh a posouzení svarů dle EC3 (ČSN ): Nejmenší doporučené účinné výšky koutových svarů: Největší tloušťka spojovaných prvků t (mm) Nejmenší účinná výška jednovrstvého ručního svaru a do až až a více

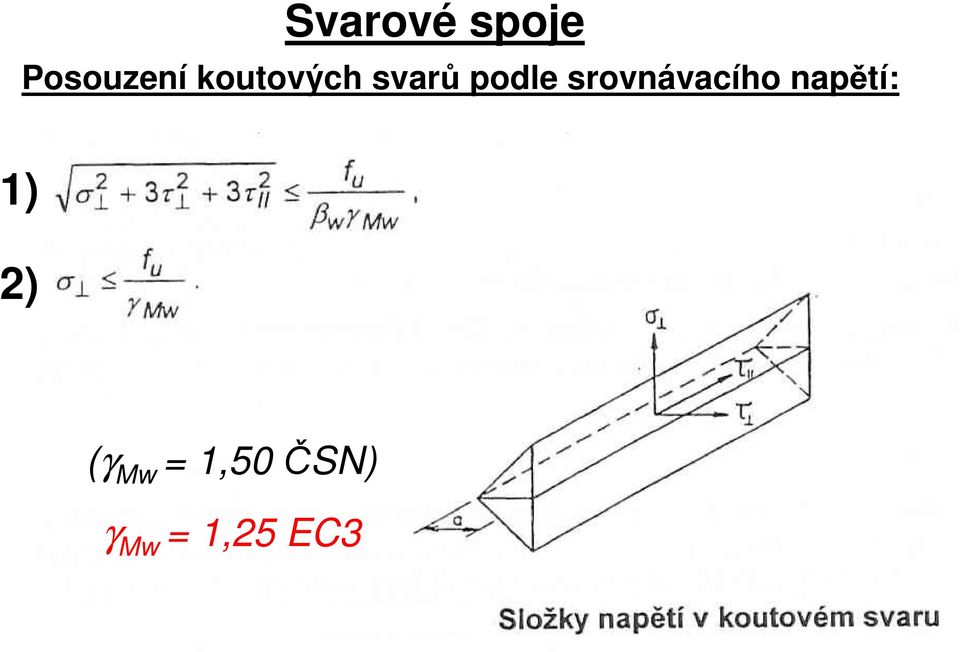

19 Svarové spoje Posouzení koutových svarů podle srovnávacího napětí: 1) 2) (γ Mw = 1,50 ČSN) γ Mw = 1,25 EC3

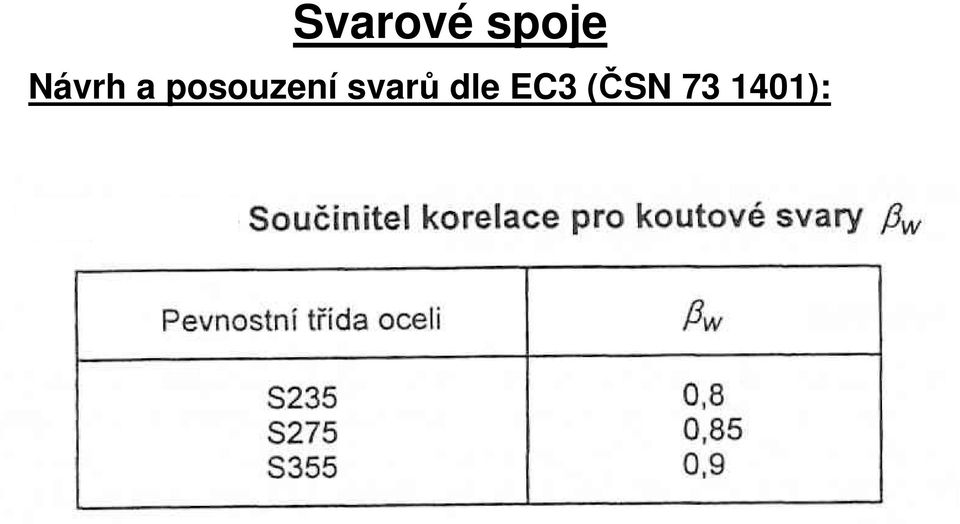

20 Svarové spoje Návrh a posouzení svarů dle EC3 (ČSN ):
21
22
23 Návrh a posouzení šroubových spojů: kategorie šroubových spojů Šroubové spoje
24 Návrh a posouzení šroubových spojů: kategorie šroubových spojů Šroubové spoje
25 Šroubové spoje Návrh a posouzení šroubových spojů: kategorie šroubových spojů A B C D E smyk tah Střih +otl. (všechny tř. ŠR, bez řízeného utahování) VP VP Tah a komb. tah + střih VP
26 Návrh a posouzení šroubových spojů dle ČSN : materiály: Šroubové spoje
27 Návrh a posouzení šroubových spojů dle ČSN : materiály: Šroubové spoje
28 Návrh a posouzení šroubových spojů dle ČSN : materiály: Šroubové spoje EC
29 Šroubové spoje Návrh a posouzení šroubových spojů dle ČSN : Jmenovité vůle ve standardních dírách nesmí být větší:
30 Návrh a posouzení šroubových spojů dle ČSN : Rozteče děr: Šroubové spoje
31 Návrh a posouzení šroubových spojů dle ČSN : Rozteče děr: Šroubové spoje
32
33 Šroubové spoje Návrh a posouzení šroubových spojů dle ČSN : Návrhové únosnosti: ČSN γ Mb = 1,25 EC3 1) Protlačení hlavy ŠR nebo matice
34 2) 4.8, 5.8, EC 3) 4)
35 Šroubové spoje Návrh a posouzení šroubových spojů dle ČSN : Návrhové únosnosti: ČSN 5) Kombinace Tah + smyk γ Mb = 1,25 EC3
36 Šroubové spoje Návrh a posouzení šroubových spojů dle ČSN :
37 Návrh a posouzení šroubových spojů dle ČSN : Páčení spojovacích prvků
38 Návrh a posouzení šroubových spojů dle ČSN : Páčení spojovacích prvků ( t e ) [mm] b a t t
39 Návrh a posouzení šroubových spojů dle EC3: Mechanismy porušení pásnice / čelní desky
40 Návrh a posouzení šroubových spojů: Mechanismy porušení pásnice / čelní desky tah horizont. smyk tlak vertikal. smyk
41 Návrh a posouzení šroubových spojů: Mechanismy porušení pásnice / čelní desky tah horizont. smyk tlak vertikal. smyk
42 Návrh a posouzení šroubových spojů: Mechanismy porušení pásnice / čelní desky tah horizont. smyk tlak vertikal. smyk
43 Návrh a posouzení šroubových spojů: Mechanismy porušení pásnice / čelní desky tah horizont. smyk tlak vertikal. smyk
44 Mechanismy porušení - otlačení kontaktní napětí při otlačení vůle v otvoru
45 Mechanismy porušení lokální tahové napětí od přitížení silou Q Deformace přeplátovaného spoje s jedním šroubem (smykové a tahové namáhání šroubu)
46 Mechanismy porušení otlačení a) Smykové vytržení smyková plocha b) Tahové porušení net-průřezu
47 Mechanismy porušení otlačení a) Smykové vytržení smyková plocha b) Tahové porušení net-průřezu
48 Spoje přenášející ohybový moment
49 Vyztužení stojiny sloupu
50 Spoje přenášející smyk
51 Připojení nosníku na nosník
52 Kritické oblasti připojovaných nosníků
53 Šroubový přípoj pomocí styčníkového plechu u příhradové konstrukce z úhelníků
54 Spojovací materiál
55 Spojovací materiál
56 Spojovací materiál
57 Spojovací materiál e 1 p 1 p 1 e 1 e 2 p 2 e 2
58 Vnitřní síly ve ŠR spojích
59 Vnitřní síly ve ŠR spojích
60
61 Vnitřní síly v hrubém ŠR spoji osa otáčení
62 Návrh a posouzení šroubových spojů dle ČSN (EC3): Třecí spoje s vysokopevnostními šrouby:
63 Návrh a posouzení šroubových spojů dle ČSN (EC3): Třecí spoje s vysokopevnostními šrouby: 1,10 1,25 1,40 EC ČSN
64 Návrh a posouzení šroubových spojů dle ČSN (EC3): Třecí spoje s vysokopevnostními šrouby: Součinitel tření
65 Návrh a posouzení šroubových spojů dle ČSN (EC3): Třecí spoje s vysokopevnostními šrouby:
66 Spojovací materiál pro VP
67 z z r A m z z b i i s 71 ) ( = = = ) ( z r A m z z b z b I n i i s y + + = = Vnitřní síly ve VP spoji n.o. b s
68 Vnitřní síly ve VP spoji s n.o. b Vsd N1, II = Fv, sd, ult = m n M N = F = ( r z) A sd 1, t, sd, ult 1 I y s
69 Konec prezentace
