D:SIDER. : satelit D:SIDER. D:SIDER 12

Transkript

1 VERSE NOVINKY 2009

2 : satelit Aktivní reprobox Výkon - dle EAJ Středobasový zesilovač Výškový zesilovač Akustický tlak Středobasové repro Výškové repro 1000 W 750 W 250 W 131 db 12 neodim, 3 AL neodim, AL, z Polymidu Vyzařovací úhel Hx 45 asymetrická otočná horna Hmotnost 20 Kg Ovládací panel D :SIDER - Potlačení zpětné vazby (Feedback Remover) - Dynamické Loudness (Dynamic Loudness) - Vedle sebe nebo monitor (Side by Side / Monitor) - Horní pásmová propust (High Pass Filter) - Uživatelské / tovární nastavení (User / Factory setting) - Limitace výšek (Limiter High) - Limitace basů (Limiter Low)

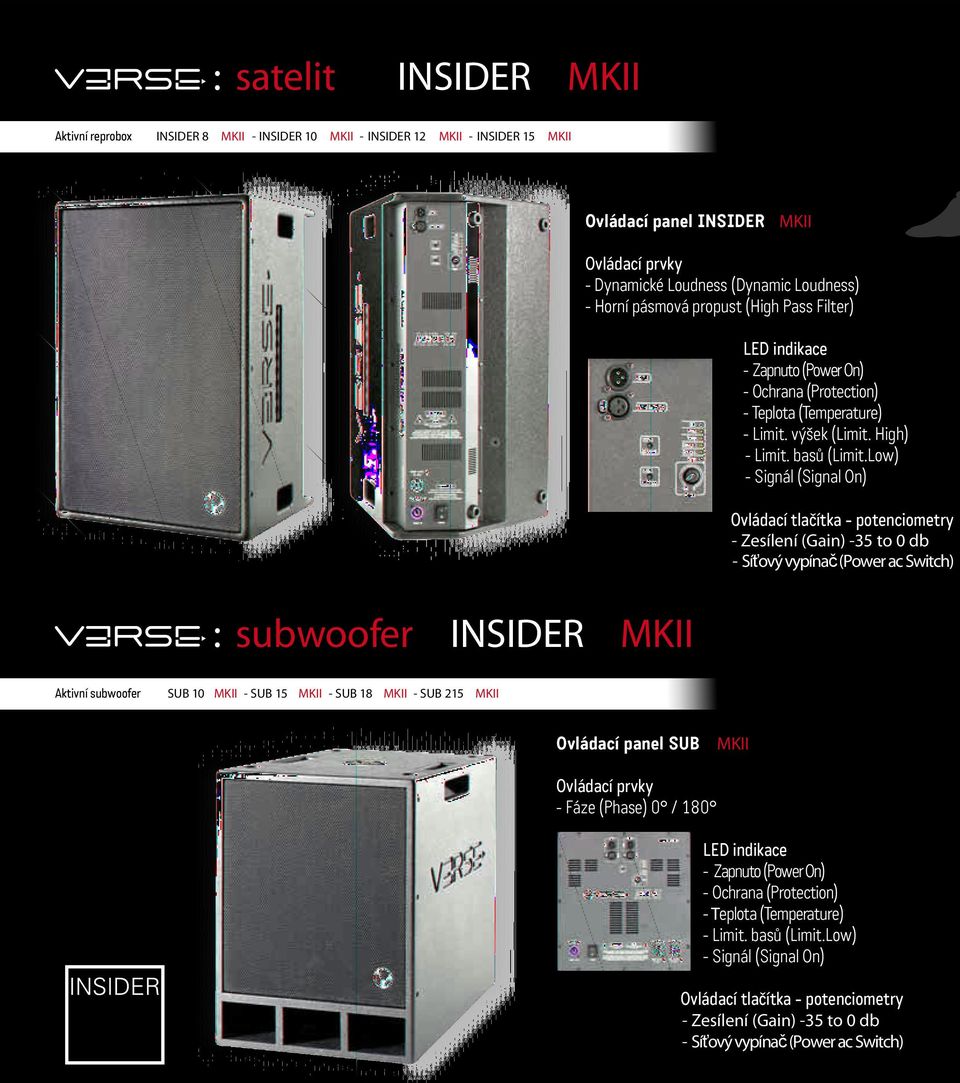

3 : satelit INSIDER Aktivní reprobox INSIDER 8 - INSIDER 10 - INSIDER 12 - INSIDER 15 Ovládací panel INSIDER - Dynamické Loudness (Dynamic Loudness) - Horní pásmová propust (High Pass Filter) - Limit. výšek (Limit. High) - Limit. basů (Limit.Low) : subwoofer INSIDER Aktivní subwoofer SUB 10 - SUB 15 - SUB 18 - SUB 215 Ovládací panel SUB - Fáze (Phase) 0 / Limit. basů (Limit.Low)

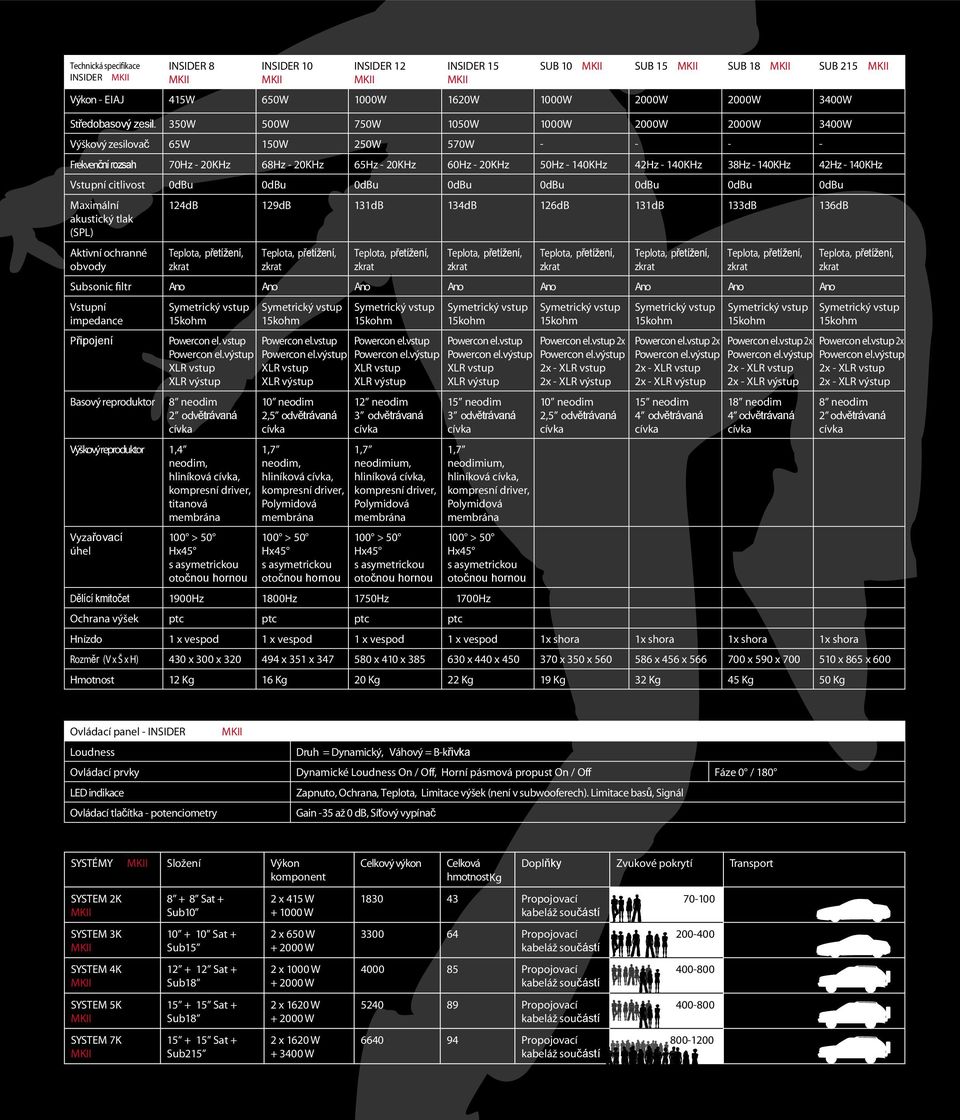

4 Technická specifikace INSIDER INSIDER 8 INSIDER 10 INSIDER 12 INSIDER 15 SUB 10 SUB 15 SUB 18 SUB 215 Výkon - EIAJ 415W 650W 1000W 1620W 1000W 2000W 2000W 3400W Středobasový zesil. 350W 500W 750W 1050W 1000W 2000W 2000W 3400W Výškový zesilovač 65W 150W 250W 570W Frekvenční rozsah 70Hz - 20KHz 68Hz - 20KHz 65Hz - 20KHz 60Hz - 20KHz 50Hz - 140KHz 42Hz - 140KHz 38Hz - 140KHz 42Hz - 140KHz Vstupní citlivost 0dBu 0dBu 0dBu 0dBu 0dBu 0dBu 0dBu 0dBu Maximální akustický tlak (SPL) 124dB 129dB 131dB 134dB 126dB 131dB 133dB 136dB Aktivní ochranné obvody Subsonic filtr Ano Ano Ano Ano Ano Ano Ano Ano Vstupní impedance Připojení Powercon el. vstup Basový reproduktor 8 neodim 2 odvětrávaná Výškový reproduktor 1,4 neodim, hliníková, titanová Vyzařovací úhel 10 neodim 2,5 odvětrávaná neodim, hliníková, 12 neodim 3 odvětrávaná neodimium, hliníková, 15 neodim 3 odvětrávaná neodimium, hliníková, 10 neodim 2,5 odvětrávaná 15 neodim 4 odvětrávaná 18 neodim 4 odvětrávaná 8 neodim 2 odvětrávaná Dělící kmitočet 1900Hz 1800Hz 1750Hz Hz Ochrana výšek ptc ptc ptc ptc Hnízdo 1 x vespod 1 x vespod 1 x vespod 1 x vespod 1x shora 1x shora 1x shora 1x shora Rozměr (V x Š x H) 430 x 300 x x 351 x x 410 x x 440 x x 350 x x 456 x x 590 x x 865 x 600 Hmotnost 12 Kg 16 Kg 20 Kg 22 Kg 19 Kg 32 Kg 45 Kg 50 Kg Ovládací panel - INSIDER Loudness Druh = Dynamický, Váhový = B-křivka Dynamické Loudness On / Off, Horní pásmová propust On / Off Fáze 0 / 180 Zapnuto, Ochrana, Teplota, Limitace výšek (není v subwooferech). Limitace basů, Signál Gain -35 až 0 db, Síťový vypínač SYSTÉMY Složení Výkon komponent SYSTEM 2K SYSTEM 3K SYSTEM 4K SYSTEM 5K SYSTEM 7K Sat + Sub Sat + Sub Sat + Sub Sat + Sub Sat + Sub215 2 x 415 W W 2 x 650 W 2 x 1000 W 2 x 1620 W 2 x 1620 W W Celkový výkon Celková hmotnostkg Propojovací Propojovací Propojovací Propojovací Propojovací Doplňky Zvukové pokrytí Transport

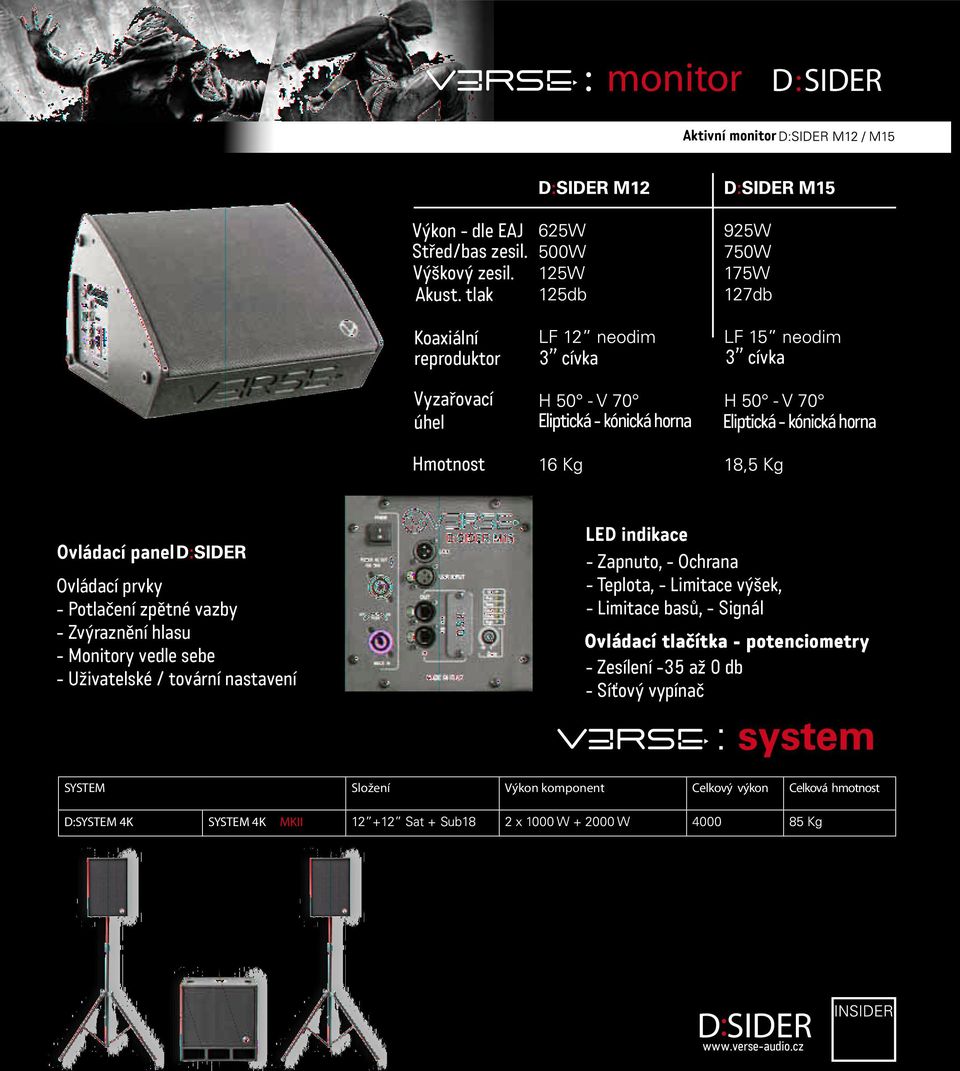

5 : monitor Aktivní monitor Výkon - dle EAJ Střed/bas zesil. Výškový zesil. Akust. tlak Koaxiální reproduktor 3 3 Vyzařovací úhel Eliptická - kónická horna Eliptická - kónická horna Hmotnost - Zapnuto, - Ochrana - Teplota, - Limitace výšek, - Limitace basů, - Signál Ovládací panel - Potlačení zpětné vazby - Zvýraznění hlasu - Monitory vedle sebe - Uživatelské / tovární nastavení SYSTEM D:SYSTEM 4K - Zesílení -35 až 0 db - Síťový vypínač Složení SYSTEM 4K Výkon komponent Celkový výkon Celková hmotnost
