1 STEREO ZESILOVAČ SPL300 - SPL400 UŽIVATELSKÝ MANUÁL V1.1

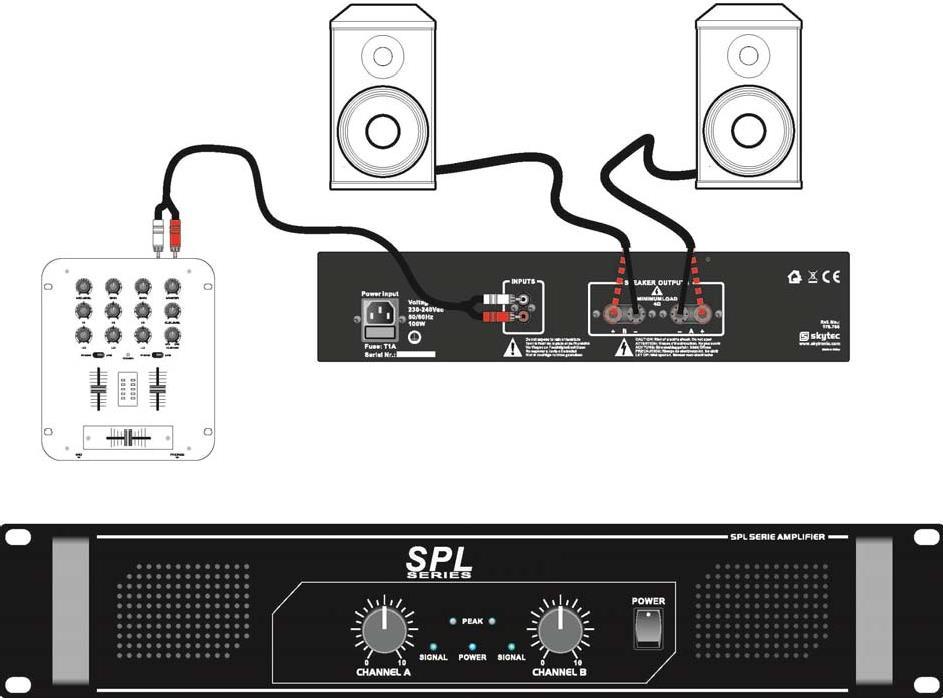

2 ZÁKLADNÍ PŘIPOJENÍ: SPL

3 Blahopřejeme k nákupu tohoto SPL zesilovače. Před použitím výrobku si přečtěte instrukce. CZ Bezpečnostní pokyny Poškození sluchu: Reproduktory dokáží snadno generovat vysokou hladinu akustického tlaku (SPL) dostatečnou na to, aby způsobily trvalé poškození sluchu lidem v okolí. Je třeba dbát na to, aby se zabránilo dlouhodobému vystavení SPL nad 85 db. Před připojením nebo odpojením reproduktoru se ujistěte, že je zesilovač odpojen. Nezatěžujte zařízení, aby nedošlo k poškození komponentů. Nepřipojujte a neodpojujte zařízení mokrýma rukama. Pokud je zástrčka a / nebo síťový kabel poškozen, musí být vyměněn kvalifikovaným technikem. Připojte výrobek do uzemněné elektrické zásuvky ( VAC / 50Hz) chráněné pojistkou 10-16A. Během bouřky, nebo pokud se výrobek nebude déle používat, odpojte zařízení od elektrické sítě. Během bouřky nebo pokud se výrobek nebude déle používat, odpojte zařízení od elektrické sítě. Pokud ho nepoužíváte, odpojte jej od elektrické sítě. Pokud se jednotka delší dobu nepoužívá, může dojít ke kondenzaci. Před zapnutím přístroje nechte přístroj dosáhnout pokojovou teplotu. Nikdy nepoužívejte výrobek ve vlhkých místnostech nebo venku. Během používání se spotřebič ohřeje. Nedotýkejte se ho během provozu a bezprostředně po něm. Nepoužívejte čistící spreje na čištění spínačů. Zbytky těchto sprejů způsobují usazeniny prachu a mastnoty. V případě poruchy vždy vyhledejte radu odborníka. Ovládací prvky nenastavujte silou. Neumísťujte otevřený oheň (svíčku atd.) Na horní část zařízení nebo vedle něj - NEBEZPEČÍ POŽÁRU. Ujistěte se, že je zařízení umístěno na stabilním a pevném povrchu. Na zařízení nepokládejte kapaliny a chraňte ho před vlhkostí. Vlhkost může značně zkrátit životnost zařízení. Pokud je výrobek poškozen do té míry, že jsou viditelné vnitřní části, NEPOUŽÍVEJTE zařízení a nezapojujte jej do elektrické zásuvky. Obraťte se na svého prodejce. Nikdy se nepokoušejte opravit zařízení sami. Toto zařízení neobsahuje žádné části, které se dají opravit. Veškeré opravy by měly provádět pouze kvalifikovaní technici. Před zapnutím zařízení nastavte nejnižší hlasitost. Zařízení uchovávejte mimo dosah dětí. Vypněte zařízení před jeho odpojením od elektrické sítě a / nebo jiného zařízení. Před přemisťováním výrobku odpojte všechny kabely. Ujistěte se, že napájecí kabel nemůže poškodit, pokud po něm budou chodit lidé. Před každým použitím zkontrolujte síťový kabel pro poškození a poruchy! recycled. Chraňte životní prostředí. Pokud je to možné, recyklujte obalový materiál. Nevhazujte vadné zařízení do běžného komunálního odpadu, ale předejte na recyklaci. Části zařízení mohou být recyklovány. Zařízení se nepokoušejte opravovat sami. Tím by byla vaše záruka neplatná. Na produktu je zakázáno provádět jakékoliv změny. Tím by byla vaše záruka neplatná. Záruka se nevztahuje na nehody nebo škody způsobené nevhodným používáním nebo nedodržením upozornění obsažených v této příručce. Společnost SkyTronic nemůže být zodpovědná za úrazy způsobené nerespektováním bezpečnostních doporučení a upozornění. To platí i pro všechny škody v jakékoliv formě. PŘIPOJENÍ Nejprve zkontrolujte specifikace zesilovače, zda je pro reproduktory vhodný. Zvýšenou pozornost věnujte výkonu a impedanci. Zkontrolujte, zda je zesilovač vypnutý. Pokud ano, můžete zapnout reproduktory. Vezměte prosím na vědomí! Sledujte polaritu (+/-). Dráty stejné barvy musí být připojeny ke stejnému znaku na každé straně, tj konektor zesilovače (+) musí být připojen ke (+) konektoru reproduktorů. Pokud jsou připojení obrácené, kvalita zvuku se sníží. Používejte pouze kabely reproduktorů vysoké kvality, které jsou vhodné pro výkon a vzdálenost mezi zesilovačem a reproduktorem. Rozložení: Přední panel 1. Vypínač 2. Indikátor zapnutí / vypnutí. 3. Ovládání hlasitost kanálu A & B 4. LED indikátor kanálu A & B 5. LED Indikátor clip

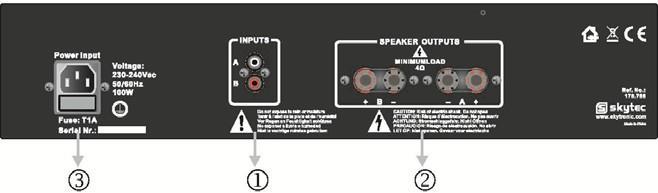

4 ZADNÍ PANEL: 1. Vstupy Kanálů A & B (RCA phono konektory) 2. Výstup kanálu A & B 3. Síťové napájení a držák pojistky PROVOZ 1. Připojte reproduktory (minimální zatížení 4 ohmy) s dostatečnou manipulační kapacitou do výstupních konektorů zesilovače. 2. Připojte výstup z mixéru nebo jiného vhodného zdroje signálu do příslušných vstupních konektorů zesilovače. 3. Zařízení připojen k elektrické síti. 4. Otočte všechny ovladače na minimum a zapněte zesilovač. 5. Nastavte ovladače hlasitosti na požadovanou úroveň. POZNÁMKA: Pokud je vstupní signál zvuku příliš hlasitý, dojde k deformaci a rozsvítí se indikátor CLIP. Pokud kontrolka LED svítí trvale nebo bliká, úroveň hlasitosti vstupu by měla být snížena. Pro spolehlivý a bezporuchový provoz dodržujte následující body: Ujistěte se, že všechny vstupní / výstupní připojení jsou správné a zabezpečené. Manipulační kapacita reproduktorů je adekvátní výkonu zesilovače. Zesilovač umístěte vždy na dobře větrané místo. Zařízení chraňte před nárazy. Při používání zesilovače nepřipojujte ani neodpojujte reproduktory. To by mohlo vážně poškodit zesilovač. TECHNICKÁ DATA SPL 300 SPL 400 Maximální výstupný 4 Ohm 2 x 150 W 2 x 200 W Minimální zátěžová impedance 4 Ohm Konektory Vstup Cinch vstup Výstup Výstupy reproduktorů Citlivost vstupu 775 mv Impedance vstupu 10 K min. Frekvenční odezva 20 Hz - 20 KHz ±3 db THD +N Poměr signálu k šumu. Cross-talk Indikátory Clip / Signál / Napájení Napájení 220~240 Vac(Euro) / 50 Hz Pojistka: T1 A Rozměry (Š x H x V) 482 X 290 X 88mm Váha 3,2 kg SPL

CE Prohlášení o shodě Dovozce: TRONIOS BV Bedrijvenpark Twente 415 7602 KM - ALMELO Tel : 0031546589299 Fax : 0031546589298 Nizozemsko Kód produktu: 178,785, 178,788, 178,789 Popis produktu: Skytec,

5 CE Prohlášení o shodě Dovozce: TRONIOS BV Bedrijvenpark Twente KM - ALMELO Tel : Fax : Nizozemsko Kód produktu: 178,785, 178,788, 178,789 Popis produktu: Skytec, Stereo Power Amplifier SPL300, SPL400 Regulační požadavky: EN EN EN EN /-3-3 Výrobek splňuje požadavky uvedené ve výše uvedených normách. Toto osvědčení nezahrnuje aspekty, které mohou být důležité, jako například výkon a vhodnost použití. ALMELO, Podpis : SPL
