NA2750. Automobilový přehrávač DVD a CD disků a souborů MP3

Transkript

1 NA2750 Automobilový přehrávač DVD a CD disků a souborů MP3 Dotykový displej 6,8 USB konektor Vstup pro SD kartu Vstup pro externí zařízení Uživatelská příručka 1

2 Obsah Ukázka základního ovládání Demo... 3 Čelní panel a dálkový ovladač... 4 Ovládání přehrávače... 5 Příjem rádia... 6 Přehrávání hudby... 7 Přehrávání filmů... 8 Prohlížení fotografií... 9 Připojení ipod / iphone Bluetooth handsfree...11 Displeje pro zadní sedadla Ekvalizér Subwoofer Nastavení reproduktorů Zvukový výstup Navigace Technické parametry Přehrávač používejte v souladu s touto uživatelskou příručkou. Před prvním použitím přehrávače se seznamte s jejím obsahem a ponechte si ji pro případ potřeby. 2

3 Ukázka základního ovládání Demo Přehrávač nabízí ukázku základního ovládání (Demo), kterou lze zobrazit následujícím způsobem: 1. Zvolte nabídku nastavení SETTINGS: 2. Ve zobrazené nabídce zvolte položku DEMO: 3. Dlouze stiskněte tlačítko POWER ve spodní části displeje, čímž přehrávač vypnete. Po jeho spuštění bude zahájena ukázka základního ovládání: 4. Kliknutím na displej lze ukázku pozastavit resp. ukončit. 3

4 Čelní panel a dálkový ovladač Tlačítko APPS/GPS: Krátkým stisknutím přepínáte GPS/Navigaci. Po připojení jednotky zrcadlení mobilního telefonu (MirrorPhoneBox) lze dlouhým stisknutím zpřístupnit požadované aplikace. Dálkový ovladač 4

5 Ovládání přehrávače Přímé nastavení času přehrávání Pohybem vpravo a vlevo nastavíte čas Pohybem vpravo a vlevo ladíte stanice apod. Otáčením nastavíte hlasitost Kliknutím ve středu ztlumíte zvuk 5

6 Příjem rádia Pohybem vpravo a vlevo provádíte automatické ladění stanic. Kliknutím na frekvenční stupnici můžete přímo zadat požadovanou frekvenci. Kliknutím na tlačítko FM lze měnit přijímané pásmo FM / AM. Rádiový tuner umožňuje také zobrazit seznam uložených stanic. 6

7 Přehrávání hudby K přehrávači nejprve připojte paměťové médium USB disk, SD kartu nebo ipod. Následně v hlavní nabídce (HOME) zvolte požadovaný zdroj přehrávání. Pohybem posuvníku vpravo a vlevo lze nastavit čas zahájení přehrávání. Kliknutím na posuvník zadáte přímo čas zahájení přehrávání Pohybem skladbu. po displeji zvolíte požadovanou Kliknutím na tlačítka v pravé části lze nastavit režim opakování a přehrávání v náhodném pořadí. Kliknutím zahájíte resp. pozastavíte přehrávání: Zobrazení seznamu skladeb: 7

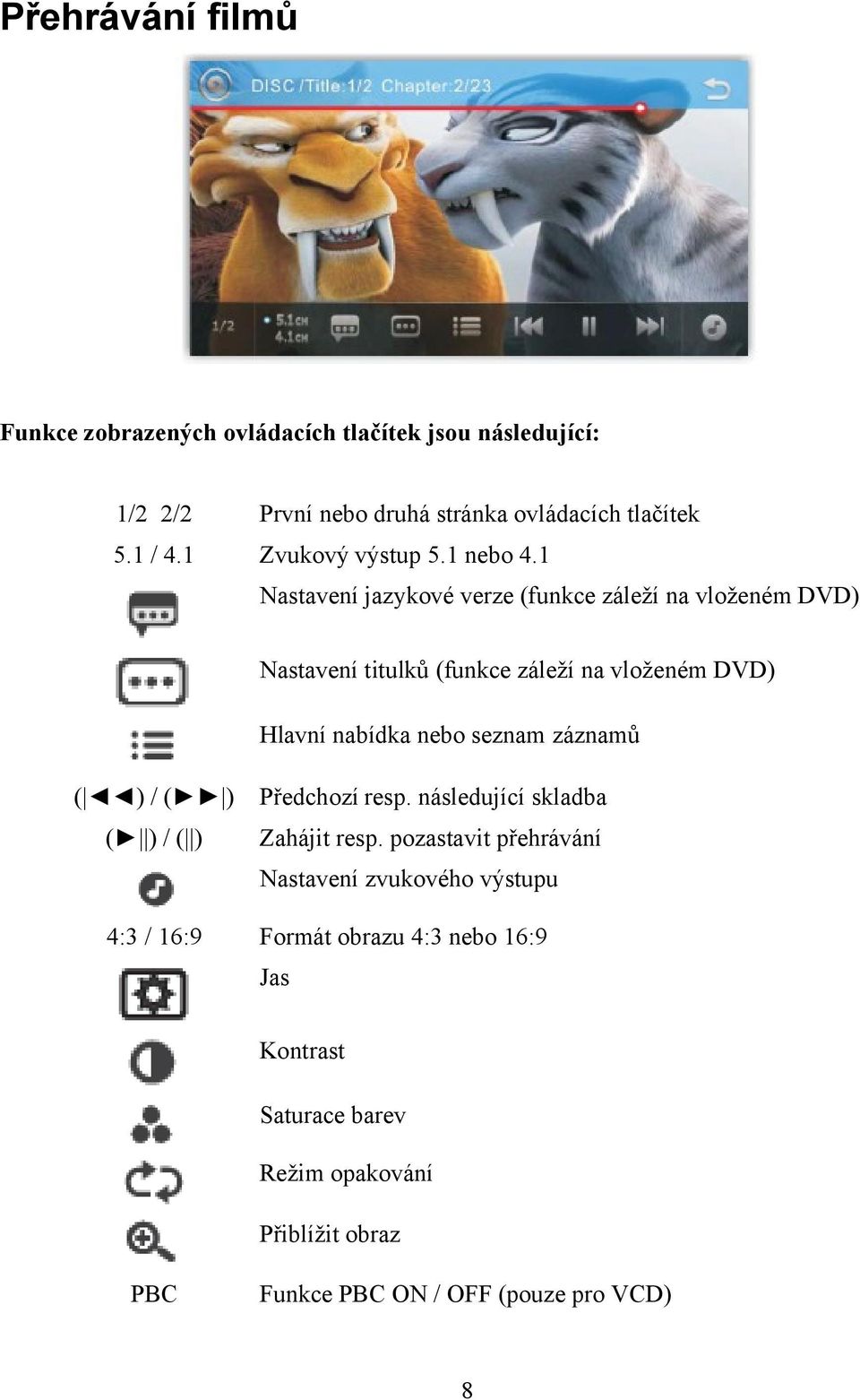

8 Přehrávání filmů Funkce zobrazených ovládacích tlačítek jsou následující: 1/2 2/2 První nebo druhá stránka ovládacích tlačítek 5.1 / 4.1 Zvukový výstup 5.1 nebo 4.1 Nastavení jazykové verze (funkce záleží na vloženém DVD) Nastavení titulků (funkce záleží na vloženém DVD) Hlavní nabídka nebo seznam záznamů ( ) / ( ) Předchozí resp. následující skladba ( ) / ( ) Zahájit resp. pozastavit přehrávání Nastavení zvukového výstupu 4:3 / 16:9 Formát obrazu 4:3 nebo 16:9 Jas Kontrast Saturace barev Režim opakování Přiblížit obraz PBC Funkce PBC ON / OFF (pouze pro VCD) 8

9 Prohlížení fotografií Otáčet lze pouze celou fotografií Při přiblížení obrazu budou zobrazeny kurzorové šipky Funkce zobrazených ovládacích tlačítek jsou následující: 1/2 2/2 První nebo druhá stránka ovládacích tlačítek Otočit obraz vlevo Otočit obraz vpravo Hlavní nabídka nebo seznam fotografií Kurzorové šipky pro posun přiblížené fotografie Přiblížit fotografii 9

10 Připojení ipod / iphone Přehrávání hudby z ipodu a iphone Ovládání prostřednictvím přehrávače Ovládání prostřednictvím ipodu / iphone Přehrávání videa z ipod-touch a iphone AV-IN a ipod Audio/Video kabel sdílí jeden konektor AV-IN. Kabely nejsou součástí balení. 10

11 Bluetooth handsfree Párování s mobilním telefonem (Bluetooth zařízením) Před prvním použitím daného mobilního telefonu (Bluetooth zařízení) je zapotřebí provést tzv. párování. Heslo pro provedení párování je 0000 : Odpojení mobilního telefonu Vymazání mobilního telefonu ze seznamu 11

12 Displeje pro zadní sedadla Video výstupy pro zadní sedadla spustíte stisknutím kliknutím na tlačítko 2 ZONE a následným nastavením položky REAR ZONE na ON, jak je ilustrováno na následujícím obrázku: Nyní je zapotřebí zvolit zdroj přehrávání pro zadní sedadla (REAR ZONE): Ukázka přehrávání pro zadní sedadla z USB: 12

13 Přepínání mezi zobrazením videa pro přední a zadní displeje: Vypnout zvuk pro zadní sedadla Zvuk pro zadní sedadla lze vypnout u položky REAR SPEAKER. Při spuštěném video výstupu pro zadní sedadla nelze využívat zvukový výstup

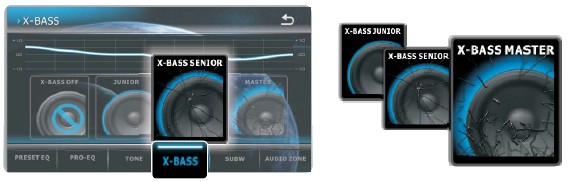

14 Ekvalizér Přehrávač nabízí 10 různých nastavení Další možností je provést vlastní nastavení po ekvalizéru, které lze zvolit po stisknutí tlačítka PRESET EQ: stisknutí tlačítka EQ (USER): Stisknutím tlačítka obnovíte tovární nastavení ekvalizéru. Položka PRO-EQ: Nastavení ekvalizéru v 11 frekvenčních pásmech: Položka TONE: Nastavení vysokých, středních a hlubokých tónů: Položka X-BASS: Nastavení zvýraznění basů: 14

15 Subwoofer Přehrávač nabízí také samostatný výstup pro subwoofer. V pravé části obrazovky lze nastavit frekvenci filtru typu dolní propusť (Low-Pass Filter) na 160, 120 nebo 80 Hz. 15

16 Nastavení reproduktorů Zvukové zóny Přehrávač nabízí výběr 7 zvukových zón pro perfektní poslech z vašeho místa: V nabídce CUSTOM lze nastavit časové zpoždění reproduktorů a subwooferu tak, abyste dosáhli perfektního načasování zvuku v místě poslechu: V nabídce SPEAKER lze nastavit vyvážení reproduktorů: FADER: přední a zadní reproduktory BALANCE: pravé a levé reproduktory. 16

17 Zvukový výstup 5.1 K přehrávání zvuku v režimu 5.1 je nejprve zapotřebí vložit disk, který nabízí výstup v tomto režimu. Zvukový výstup následně spustíte stisknutím tlačítka 5.1 / 4.1 ve spodní části displeje, jak je ilustrováno na následujícím obrázku: Nastavení výstupu v režimu 5.1: 17

18 Navigace Nejprve je zapotřebí zadat adresář na paměťové kartě, kde je uložen navigační program: Nastavení reproduktorů, které mají být využívány ke hlasové navigaci: Nastavení hlasitosti hlasové navigace: 18

19 Technické parametry Displej Úhlopříčka 6,8 Rozlišení 800 x 480 bodů Kontrast 500 Přehrávač disků Typy disků DVD, CD, VCD Průměr disku 12 cm Frekvenční odezva 20 Hz až 20 khz Odstup signál šum > 75 db Harmonické zkreslení méně než 0,3 % Odstup kanálů > 55 db Kódování obrazu NTSC / PAL Úroveň video výstupu 1 ± 0,2 V USB paměťové zařízení (disk) USB standard USB 2.0 Souborový systém FAT 16 / 32 Napětí a maximální proud DC 5 V, 1 A D-A převodník 24 bit Video dekodér MPEG 1 / MPEG 2 Audio dekodér MP3 Obecné informace Napájecí napětí 14,4 V DC (10,5 až 16 V) Rozměry 178 x 102 x 172 mm Rozsah pracovních teplot -10 až +60 C Rozsah teplot pro skladování -20 až +80 C Hmotnost 2,49 kg 19

20 Bluetooth Bluetooth standard Bluetooth 2.0 Výstupní výkon Výkonová třída 2 dle standardu Maximální dosah cca 5 metrů Frekvenční pásmo 2,4 GHz Bluetooth profily HFP, HSP, A2DP, AVRCP Podporované kodeky SBC (Sub Band Codec) Rádiový tuner Frekvenční rozsah FM 87,5 až 108 MHz Frekvenční rozsah AM 522 až 1620 khz Citlivost FM: 2 uv; AM: 80 uv Video vstup pro připojení externího zdroje Kódování obrazu NTSC / PAL / SECAM Konektor RCA (3,5 m jack) 1 Vp-p / 75 Ohm Zvukový výstup Maximální výstupní výkon 50 W x 4 kanály Stálý výstupní výkon (RMS) 22 W x 4 Výstupní napětí pro předzesilovač 2 V / 10 kohm Impedance předzesilovače <600 Ohm Impedance reproduktorů 4 až 8 Ohm Úroveň signálu na RCA konektoru pro připojení externího zdroje 1 V / 10 kohm Úroveň signálu na konektoru 3,5 mm (jack) pro připojení externího zdroje 600 mv / 10 kohm (1 % THD) Paměťová karta Typ paměťové karty SD / SDHC Maximální paměťová kapacita 32 GB 20
