TVAR STŘECHY ---- VÝRAZNĚ OVLIVNÍ VZHLED STAVBY DOMU.
|
|
- Sabina Čechová
- před 8 lety
- Počet zobrazení:
Transkript
1 STŘECHY - ŠIKMÉ
2 STŘECHY - ŠIKMÉ TVAR STŘECHY ---- VÝRAZNĚ OVLIVNÍ VZHLED STAVBY DOMU

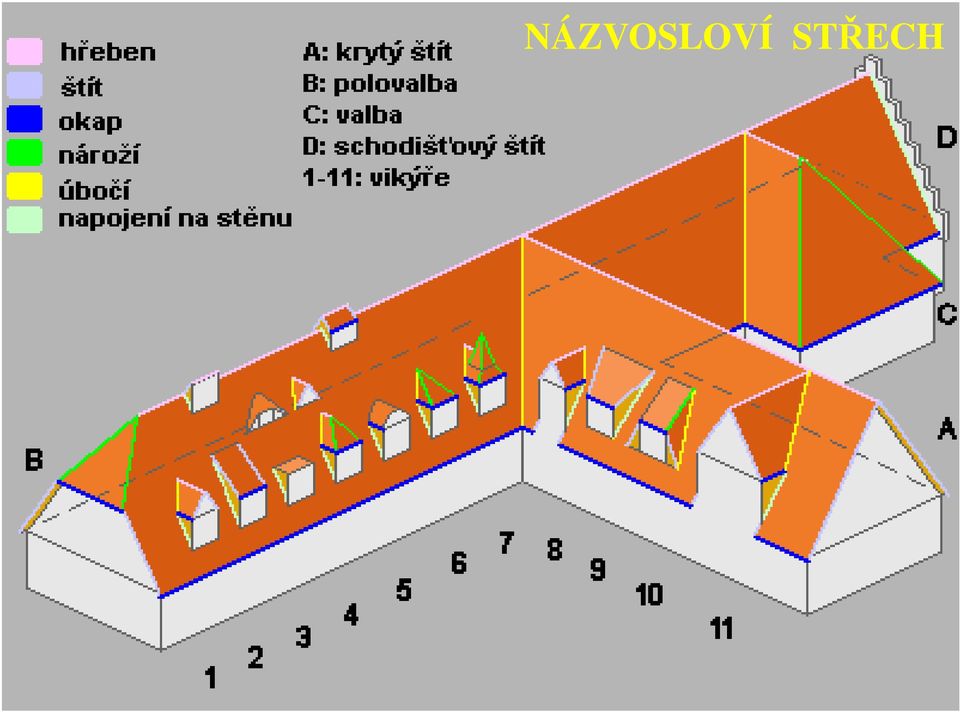

3 NÁZVOSLOVÍ STŘECH
4 OKAP, OKAPNÍ HRANA HŘEBEN STŘECHY ÚŽLABÍ NÁROŽÍ
5 ČSN

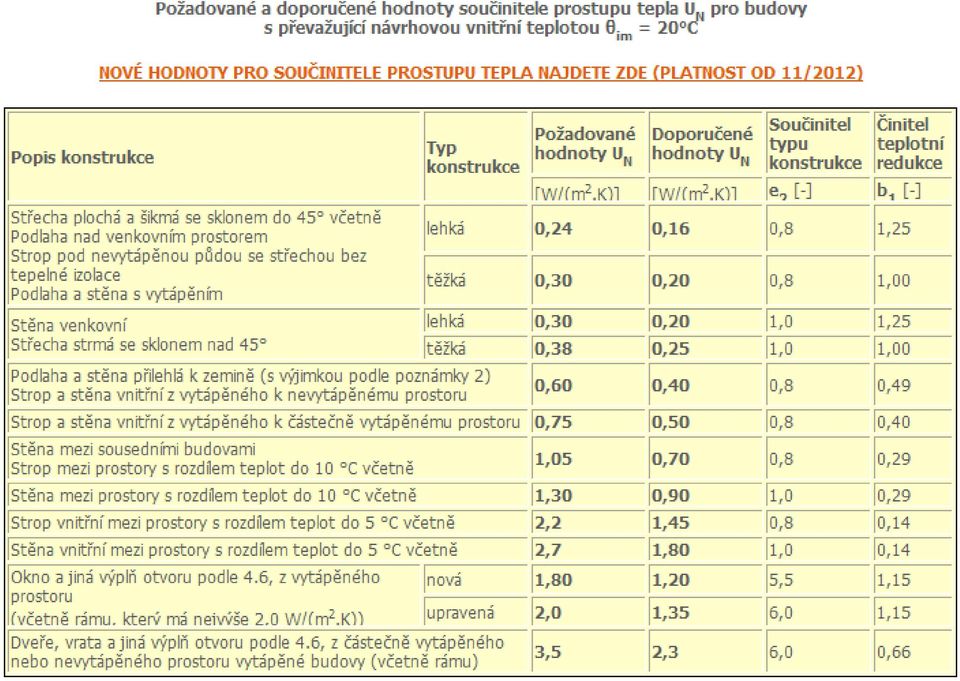

6

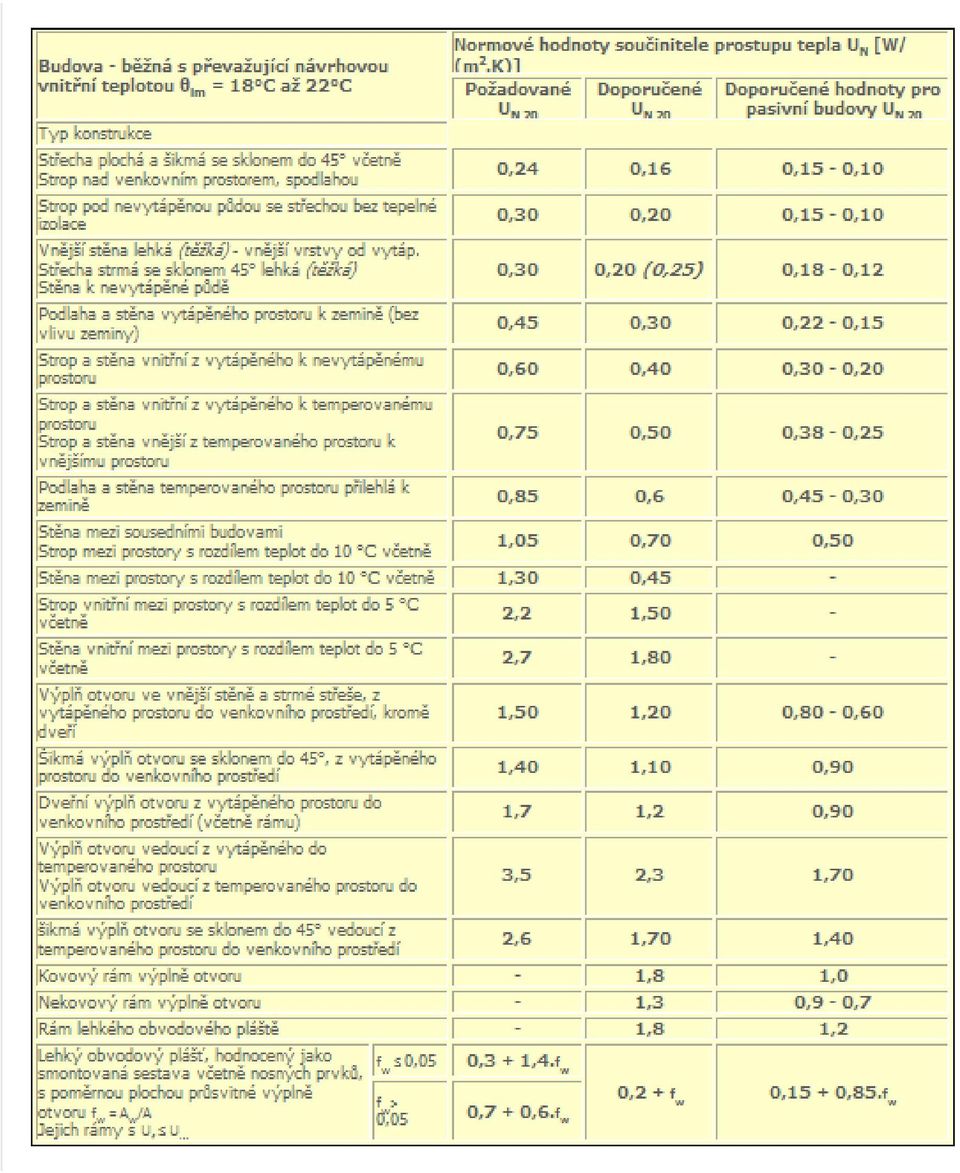

7

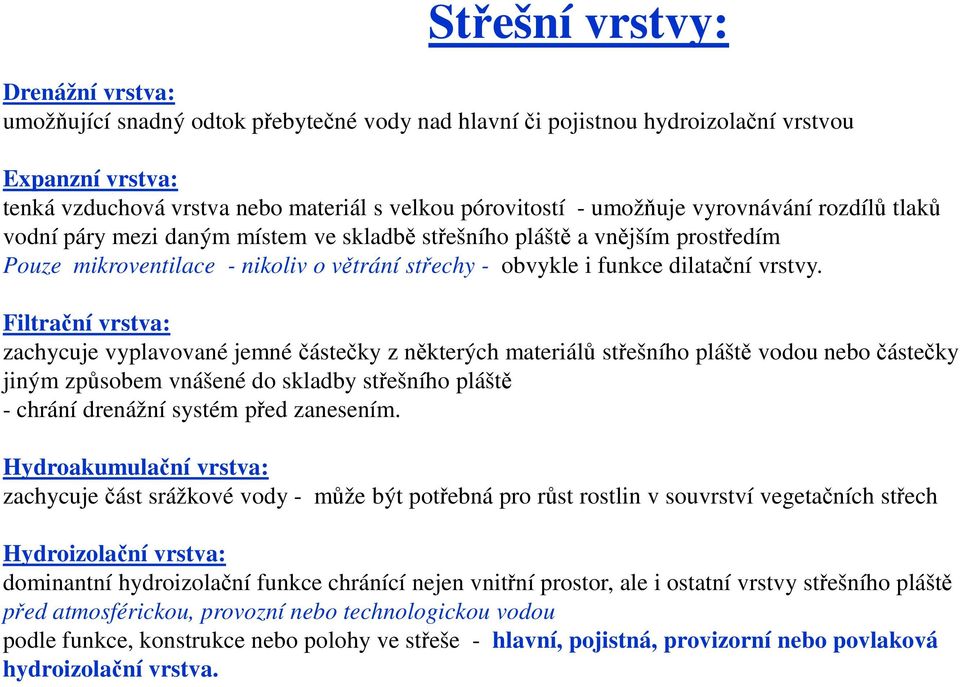

8 Střešní vrstvy: Drenážní vrstva: umožňující snadný odtok přebytečné vody nad hlavní či pojistnou hydroizolační vrstvou Expanzní vrstva: tenká vzduchová vrstva nebo materiál s velkou pórovitostí - umožňuje vyrovnávání rozdílů tlaků vodní páry mezi daným místem ve skladbě střešního pláště a vnějším prostředím Pouze mikroventilace - nikoliv o větrání střechy - obvykle i funkce dilatační vrstvy. Filtrační vrstva: zachycuje vyplavované jemné částečky z některých materiálů střešního pláště vodou nebo částečky jiným způsobem vnášené do skladby střešního pláště - chrání drenážní systém před zanesením. Hydroakumulační vrstva: zachycuje část srážkové vody - může být potřebná pro růst rostlin v souvrství vegetačních střech Hydroizolační vrstva: dominantní hydroizolační funkce chránící nejen vnitřní prostor, ale i ostatní vrstvy střešního pláště před atmosférickou, provozní nebo technologickou vodou podle funkce, konstrukce nebo polohy ve střeše - hlavní, pojistná, provizorní nebo povlaková hydroizolační vrstva.

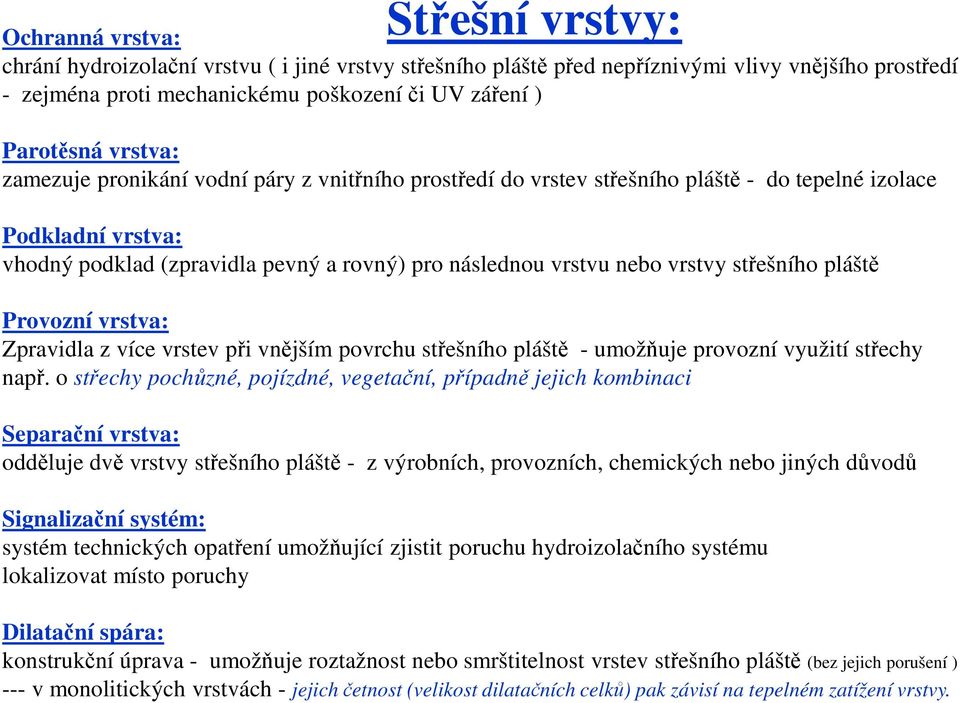

9 Střešní vrstvy: Ochranná vrstva: chrání hydroizolační vrstvu ( i jiné vrstvy střešního pláště před nepříznivými vlivy vnějšího prostředí - zejména proti mechanickému poškození či UV záření ) Parotěsná vrstva: zamezuje pronikání vodní páry z vnitřního prostředí do vrstev střešního pláště - do tepelné izolace Podkladní vrstva: vhodný podklad (zpravidla pevný a rovný) pro následnou vrstvu nebo vrstvy střešního pláště Provozní vrstva: Zpravidla z více vrstev při vnějším povrchu střešního pláště - umožňuje provozní využití střechy např. o střechy pochůzné, pojízdné, vegetační, případně jejich kombinaci Separační vrstva: odděluje dvě vrstvy střešního pláště - z výrobních, provozních, chemických nebo jiných důvodů Signalizační systém: systém technických opatření umožňující zjistit poruchu hydroizolačního systému lokalizovat místo poruchy Dilatační spára: konstrukční úprava - umožňuje roztažnost nebo smrštitelnost vrstev střešního pláště (bez jejich porušení ) --- v monolitických vrstvách - jejich četnost (velikost dilatačních celků) pak závisí na tepelném zatížení vrstvy.

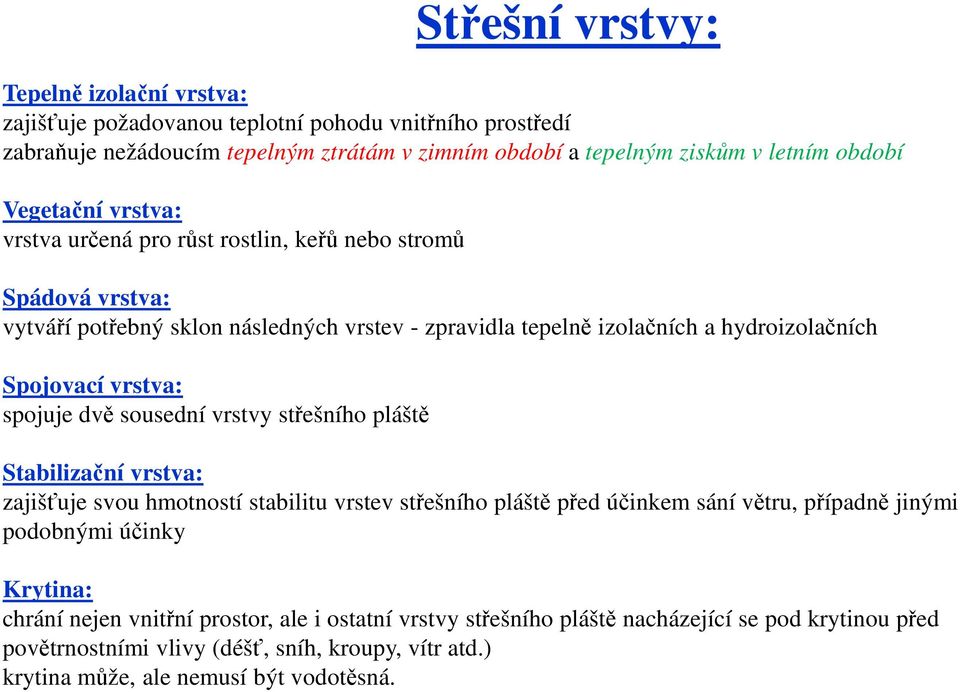

10 Tepelně izolační vrstva: zajišťuje požadovanou teplotní pohodu vnitřního prostředí zabraňuje nežádoucím tepelným ztrátám v zimním období a tepelným ziskům v letním období Vegetační vrstva: vrstva určená pro růst rostlin, keřů nebo stromů Spádová vrstva: vytváří potřebný sklon následných vrstev - zpravidla tepelně izolačních a hydroizolačních Spojovací vrstva: spojuje dvě sousední vrstvy střešního pláště Střešní vrstvy: Stabilizační vrstva: zajišťuje svou hmotností stabilitu vrstev střešního pláště před účinkem sání větru, případně jinými podobnými účinky Krytina: chrání nejen vnitřní prostor, ale i ostatní vrstvy střešního pláště nacházející se pod krytinou před povětrnostními vlivy (déšť, sníh, kroupy, vítr atd.) krytina může, ale nemusí být vodotěsná.

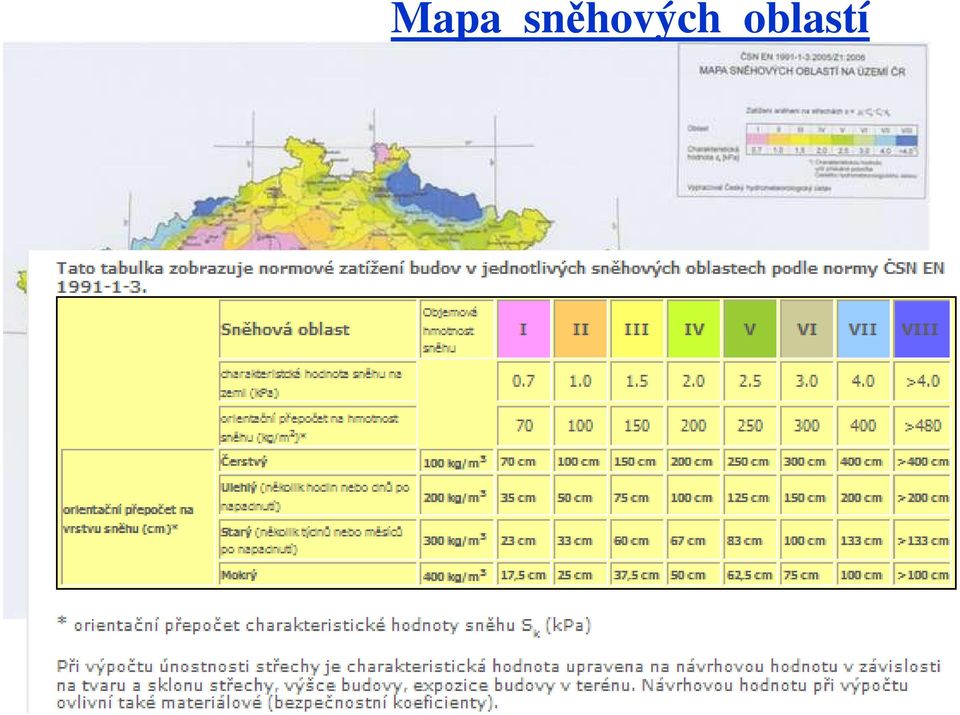

11 Mapa sněhových oblastí
12 STŘECHY - ŠIKMÉ

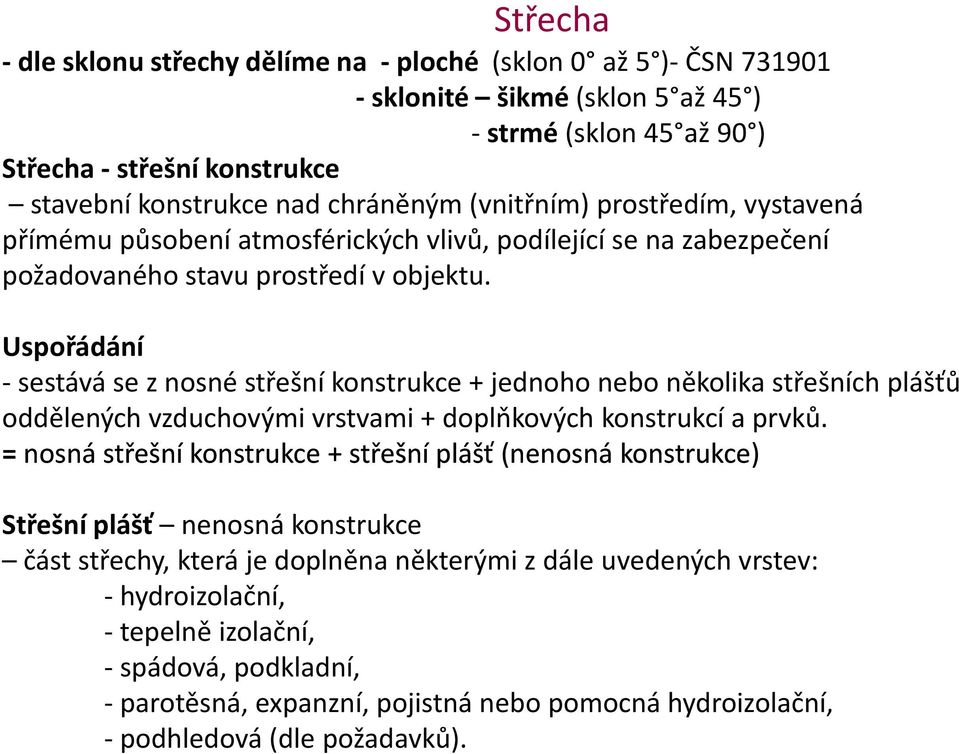

13 Střecha -dle sklonu střechy dělíme na -ploché (sklon 0 až 5 )- ČSN sklonité šikmé (sklon 5 až 45 ) - strmé (sklon 45 až 90 ) Střecha - střešní konstrukce stavební konstrukce nad chráněným (vnitřním) prostředím, vystavená přímému působení atmosférických vlivů, podílející se na zabezpečení požadovaného stavu prostředí v objektu. Uspořádání -sestává se z nosné střešní konstrukce + jednoho nebo několika střešních plášťů oddělených vzduchovými vrstvami + doplňkových konstrukcí a prvků. = nosná střešní konstrukce + střešní plášť (nenosná konstrukce) Střešní plášť nenosná konstrukce část střechy, která je doplněna některými z dále uvedených vrstev: -hydroizolační, -tepelně izolační, -spádová, podkladní, - parotěsná, expanzní, pojistná nebo pomocná hydroizolační, - podhledová (dle požadavků).

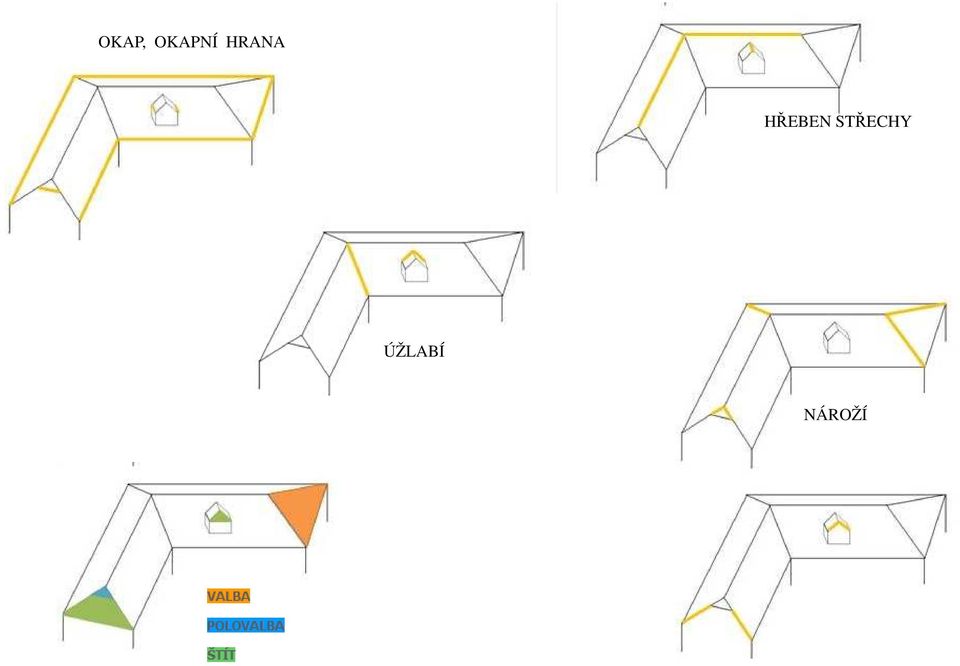

14 OKAP, OKAPNÍ HRANA HŘEBEN STŘECHY ÚŽLABÍ NÁROŽÍ

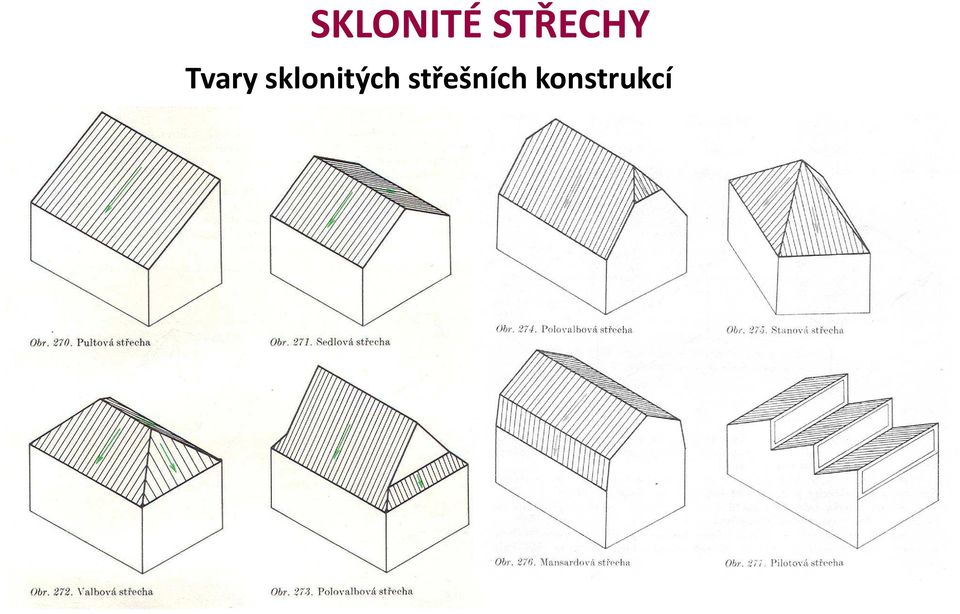

15 SKLONITÉ STŘECHY Tvary sklonitých střešních konstrukcí

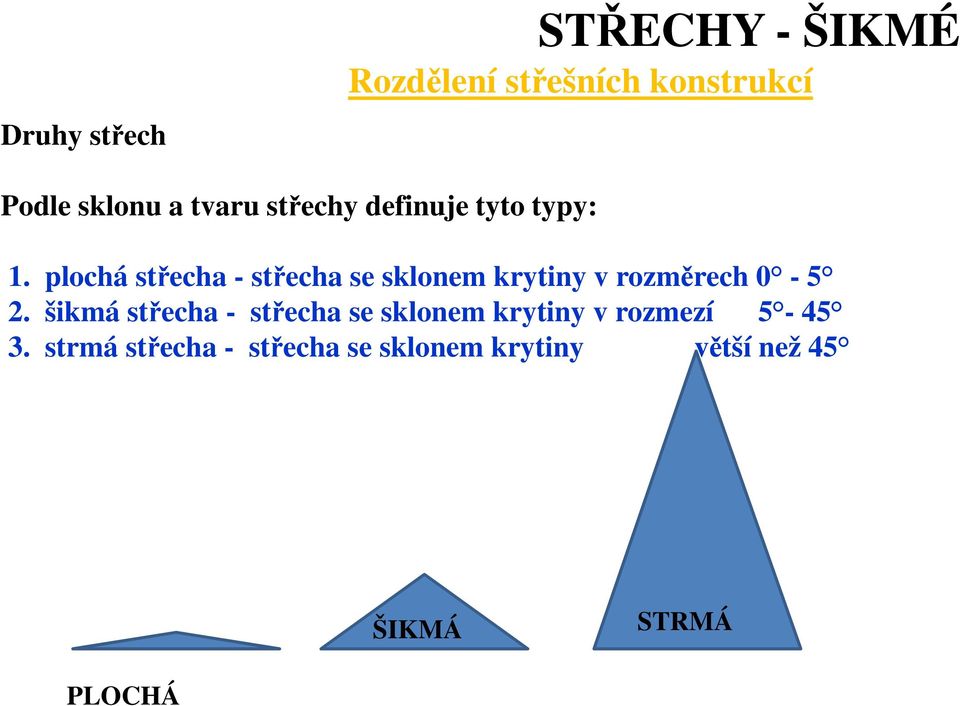

16 Druhy střech STŘECHY - ŠIKMÉ Rozdělení střešních konstrukcí Podle sklonu a tvaru střechy definuje tyto typy: 1. plochá střecha - střecha se sklonem krytiny v rozměrech šikmá střecha - střecha se sklonem krytiny v rozmezí strmá střecha - střecha se sklonem krytiny větší než 45 ŠIKMÁ STRMÁ PLOCHÁ
17 TABULKA PŘEVODU S K L O N Ů tabulka-sklonu/

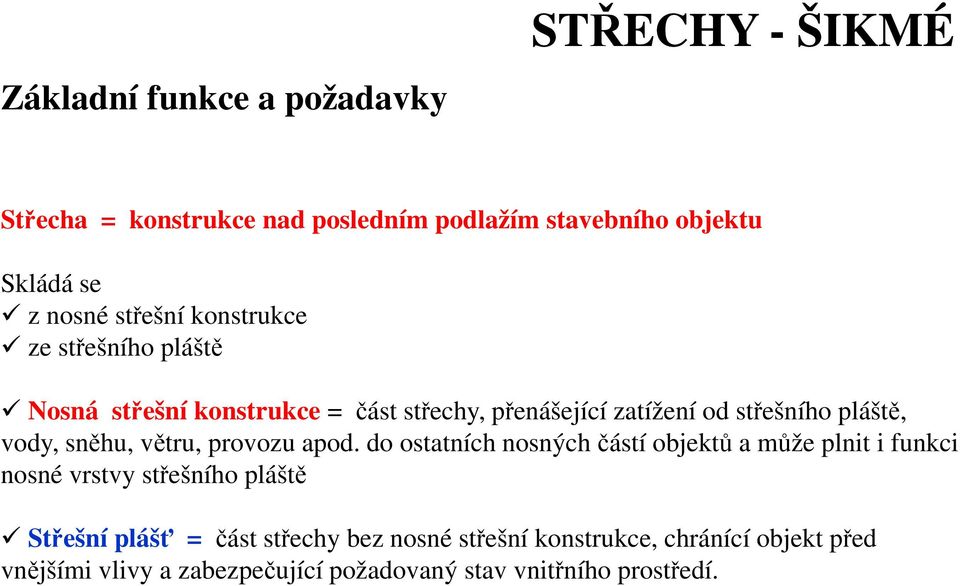

18 Základní funkce a požadavky STŘECHY - ŠIKMÉ Střecha = konstrukce nad posledním podlažím stavebního objektu Skládá se z nosné střešní konstrukce ze střešního pláště Nosná střešní konstrukce = část střechy, přenášející zatížení od střešního pláště, vody, sněhu, větru, provozu apod. do ostatních nosných částí objektů a může plnit i funkci nosné vrstvy střešního pláště Střešní plášť = část střechy bez nosné střešní konstrukce, chránící objekt před vnějšími vlivy a zabezpečující požadovaný stav vnitřního prostředí.

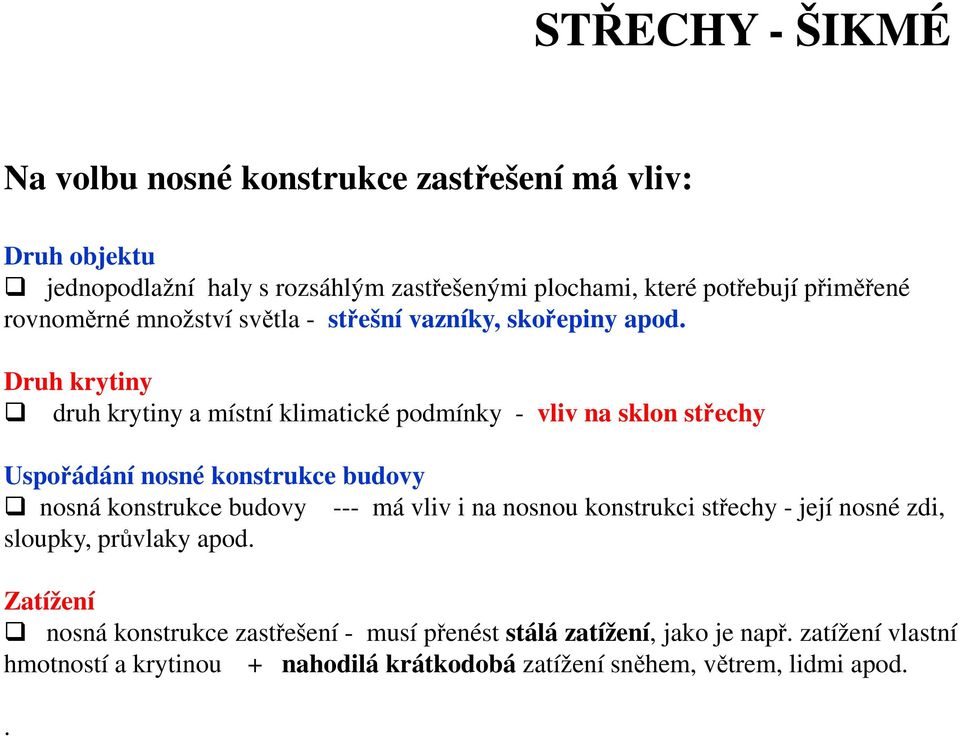

19 STŘECHY - ŠIKMÉ Na volbu nosné konstrukce zastřešení má vliv: Druh objektu jednopodlažní haly s rozsáhlým zastřešenými plochami, které potřebují přiměřené rovnoměrné množství světla - střešní vazníky, skořepiny apod. Druh krytiny druh krytiny a místní klimatické podmínky - vliv na sklon střechy Uspořádání nosné konstrukce budovy nosná konstrukce budovy --- má vliv i na nosnou konstrukci střechy - její nosné zdi, sloupky, průvlaky apod. Zatížení nosná konstrukce zastřešení - musí přenést stálá zatížení, jako je např. zatížení vlastní hmotností a krytinou + nahodilá krátkodobá zatížení sněhem, větrem, lidmi apod..

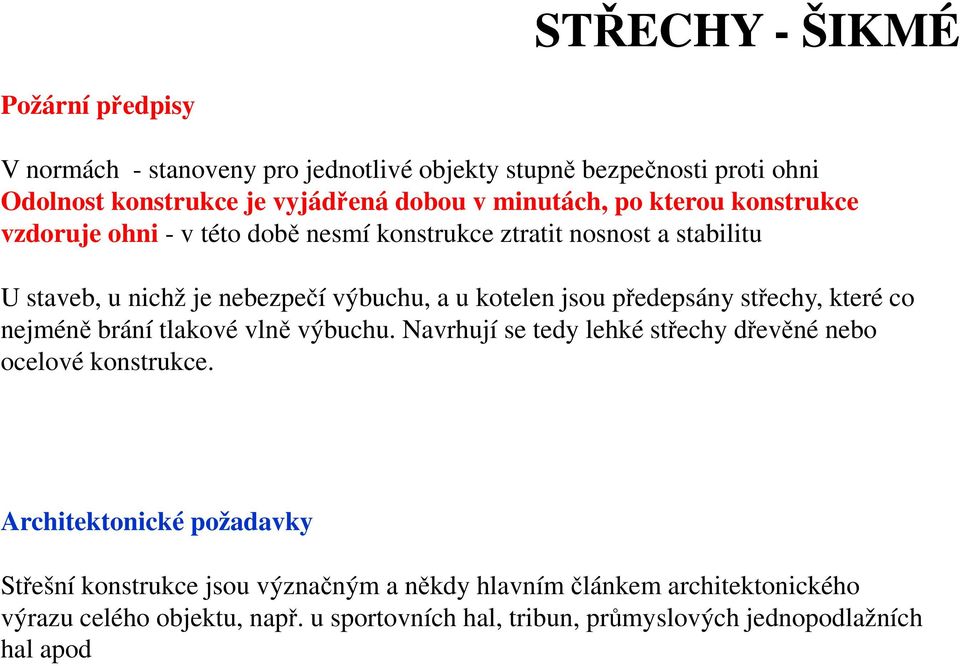

20 STŘECHY - ŠIKMÉ Požární předpisy V normách - stanoveny pro jednotlivé objekty stupně bezpečnosti proti ohni Odolnost konstrukce je vyjádřená dobou v minutách, po kterou konstrukce vzdoruje ohni - v této době nesmí konstrukce ztratit nosnost a stabilitu U staveb, u nichž je nebezpečí výbuchu, a u kotelen jsou předepsány střechy, které co nejméně brání tlakové vlně výbuchu. Navrhují se tedy lehké střechy dřevěné nebo ocelové konstrukce. Architektonické požadavky Střešní konstrukce jsou význačným a někdy hlavním článkem architektonického výrazu celého objektu, např. u sportovních hal, tribun, průmyslových jednopodlažních hal apod
21 Druhy střech STŘECHY - ŠIKMÉ Rozdělení střešních konstrukcí Podle sklonu a tvaru střechy definuje tyto typy: 1. plochá střecha - střecha se sklonem krytiny v rozměrech šikmá střecha - střecha se sklonem krytiny v rozmezí strmá střecha - střecha se sklonem krytiny větší než 45 ŠIKMÁ STRMÁ PLOCHÁ
22 STŘECHY - ŠIKMÉ zalomená střecha - střecha, jejichž plocha (mezi hřebenem a okapem, popř. úžlabím) je vytvořena více rovinnými plochami různých sklonů zakřivená střecha - střecha, vytvořená zakřivenými plochami pochůzná střecha - plochá střecha, která je určena k trvalému využívání provozem (např. pro účely rekreační, tělovýchovné, parkovací, přistávací apod.) nepochůzná střecha - střecha, která není určena k provozu (přístup na ni z důvodu oprav nebo kontroly je možný buď bez úprav nebo s úpravami, která zamezí poškození krytiny)
23 STŘECHY - ŠIKMÉ Třídění nosných střešních konstrukcí Podle rozponu (osové vzdálenosti podpor) lze rozdělit nosné střešní konstrukce na: malorozponové (cca do m) středněrozponové (od m) velkorozponové (více jak 36 m)
24 malorozponové (cca do m STŘECHY - ŠIKMÉ středněrozponové (od m), velkorozponové (více jak 36 m).
25 STŘECHY - ŠIKMÉ Podle konstrukčního systému a materiálu nosné střešní konstrukce rozlišujeme tyto druhy zastřešení: krovy s krokvemi (dřevěné, kovové, betonové) převážně malé rozpony vazníkové a rámové soustavy (dřevěné, betonové, kovové) - zpravidla středněrozponové konstrukce, používané především pro jednopodlažní průmyslové haly skořepinové a lomenicové konstrukce (betonové, dřevěné, kovové, keramické) - na střední rozpony prostorové příhradové a prutové konstrukce (kovové) - na střední a velké rozpony visuté lanové střešní konstrukce - na střední a velké rozpony pneumatické střešní konstrukce - zpravidla na střední rozpony prostorové střešní konstrukce z plastických hmot
26 Nejběžnější typy sklonitých střech STŘECHY - ŠIKMÉ Pultová jednu střešní rovinu s hřebenem a okapem a tři štíty (dva boční a hřebenový) především na stavby na hranici pozemku, na přístavky, na části činžovních domů v ekologické architektuře na tzv. aktivní solární domy Sedlová - nejběžnější typ střechy používaný v Česku je velmi rozšířena v řadové zástavbě rodinných i bytových domů dvě střešní roviny s přímočarým hřebenem, dvěma okapy a dvěma štíty variantami jsou střecha křížová a polokřížová - (vznikají pronikem dvou sedlových střech se stejnou výškou hřebene), používané na stavbách složitějšího půdorysu
27 STŘECHY - ŠIKMÉ Valbová od sedlové liší tím, že má na obou koncích místo štítů šikmé střešní roviny čili valby okapy rovin ve stejné výšce jako okapy sedlové střechy = střecha valbová okapy jsou výš = střecha polovalbová použití u volně stojících budov obdélníkového půdorysu Mansardová varianta střechy sedlové každá její polovina mezi hřebenem a okapem se skládá ze dvou střešních rovin odlišného sklonu vnitřní prostor pod touto střechou se nazývá mansarda (obytné podkroví) jméno jí dal francouzský architekt François Mansart dnes - rozšířena tzv. falešná mansardová střecha: jedná se o střechu sedlovou, kterou doplňuje mansardový obklad na svislé stěně horního podlaží.
28 STŘECHY - ŠIKMÉ Stanová střecha (někdy též jehlanová) zpravidla čtyři střešní roviny - sbíhají se do středového vrcholu tvoří tak čtyř- nebo i víceboký jehlan na samostatně stojících budovách přibližně čtvercového půdorysu. Pilová nebo také šedová střecha vzniká opakováním střech pultových nebo asymetrických sedlových dříve - na rozlehlých továrních halách, dílnách apod. svislé části střechy zároveň často sloužily jako světlíky dnes mají přednost střechy z předpjatých či lepených konstrukcí.
29 STŘECHY - ŠIKMÉ PRÁCE S TVAREM STŘECHY + ZAOBLENÍ
30 REKAPITULACE - TVARY STŘECH STŘECHY - ŠIKMÉ
31 STŘECHY - ŠIKMÉ
32 STŘECHY - ŠIKMÉ
33 STŘECHY - ŠIKMÉ
34 STŘECHY - ŠIKMÉ NÁVRH STŘECHY VOLBA KONSTRUKČNÍ SOUSTAVY KROVU
35 Krovové konstrukce podle systému nosné soustavy
36 HAMBALKOVÁ SOUSTAVA
37 HAMBALKOVÁ SOUSTAVA
38 VAZNICOVÁ SOUSTAVA
39 VAZNICOVÁ SOUSTAVA
40 VAZNICOVÁ SOUSTAVA
41 VAZNICOVÁ SOUSTAVA
42 VAZNICOVÁ SOUSTAVA
43 VAZNICOVÁ SOUSTAVA Soustava plných vazeb sedlových střech
44 VAZNICOVÁ SOUSTAVA 1. Stojatá stolice
45 VAZNICOVÁ SOUSTAVA 1. Stojatá stolice
46 VAZNICOVÁ SOUSTAVA 2. Ležatá stolice
47 VAZNICOVÁ SOUSTAVA 2. Kombinované stolice
48 VAZNICOVÁ SOUSTAVA 4. Věšadlové a vzpěradlové stolice
49 VAZNICOVÁ SOUSTAVA Valbové a polovalbové střechy
50 VAZNICOVÁ SOUSTAVA Nárožní krokve Nárožní krokve je také nutné zajistit kleštinami do sloupků pod rohy vaznic, musí však mít větší průřez než běžné krokve, protože se musí seříznout do dvou střešních ploch (pětiúhelníkový průřez) a také proto, že jejich délky jsou větší než délky běžných krokví
51 VAZNICOVÁ SOUSTAVA Soustavy mansardových střech
52 VAZNICOVÁ SOUSTAVA Soustavy mansardových střech
53 VAZNICOVÁ SOUSTAVA Soustavy pultových střech nutné je zajistit zachycení šikmých tlaků zejména na hřebenový štít z tohoto důvodu se hřebenová vaznice neklade na zdivo, ale na sloupky
54 VAZNICOVÁ SOUSTAVA Soustavy pilových střech pilová střecha se skládá ze sedlových střech s nestejnými sklony každá vazba je plná, podepřená v místě střešního okapu sloupkem konstrukce pilových střech zabezpečuje dobré osvětlení a odvětrání vnitřních prostor v minulosti se používaly k zastřešení průmyslových budov
55 TRADIČNÍ SOUSTAVY KROVŮ Krov se zkráceným trámem, tzv. bačkora
56 TRADIČNÍ SOUSTAVY KROVŮ Krov se zkráceným trámem, tzv. bačkora
57 TRADIČNÍ SOUSTAVY KROVŮ Vlašská soustava zatížení střechy zde nenesou krokve kolmé k okapu, ale krokve vodorovné s okapem vazničky po vzdálenosti cca 1,0 m vlašská soustava je dnes už zastaralá, používala se pro malé sklony střech a pro větší rozpětí. její způsob podporování vodorovných krokví plnými vazbami, které se označují jako vazníky, se stal konstrukčním principem soudobých příhradových soustav Ardantova soustava vychází z principu vzpěr a věšadel, horizontální síly v úrovni pozednice zachycuje ocelové táhlo Pro zastřešení větších rozponů 20 m a více
58 NOVODOBÉ KROVY-ÚVOD Spoje novodobých krovů
59 1. Krokve IZOLACE NAD KROKVEMI 2. Bednění 3. Parozábrana z asfaltového pásu s hliníkovou fólií 4. Kovový držák výšky 120 mm nebo výšky 180 mm 5. Pomocné krokve 60 x 60 až 120 mm (v závislosti na tloušťce 2. vrstvy izolace) 6. Izolace ROCKMIN PLUS SUPERROCK nebo ROCKTON 7. Pojistná hydroizolace difuzně otevřená 8. Kontralatě podél krokví 9. Střešní krytina na latích
60 1. Pojistná hydroizolace difuzně otevřená (kontaktní) 2. Krokve 3. První vrstva izolace: - v deskách: ROCKIM PLUS, SUPERROCK nebo ROCKTON - v rolích: MEGAROCK PLUS nebo TOPROCK SUPER 4. Dřevěný pomocný rošt 5. Druhá vrstva izolace: - v deskách: ROCKMIN PLUS, SUPERROCK nebo ROCKTON - v rolích: MEGAROCK PLUS nebo TOPROCK SUPER 6. Parozábrana 7. Závěsy a SDK profily 8. Třetí vrstva izolace: ROCKMIN PLUS, SUPERROCK nebo ROCKTON 9. Sádrokartonový obklad IZOLACE MEZI KROKVEMI
61 Konstrukční principy hambalkových krovů STŘECHY - ŠIKMÉ krokvový krov hambalkový krov tuhý hambalkový krov
62 STŘECHY - ŠIKMÉ Konstrukční principy vaznicových krovových konstrukcí sloupky podporující vrcholovou vaznici sloupky podporující střední vaznici
63 STŘECHY - ŠIKMÉ varianty vaznicové soustavy
64 STŘECHY - ŠIKMÉ S P O J E Názvosloví krovu (1 - vazní trám, 2 - podezdívka, 3 - pozednice, 4 - vaznice, 5 - krokev, 6 - sloupek, 7 - vzpěra, 8 - pásek, 9 - kleštiny, 10 - jalová vazba)
65 STŘECHY - ŠIKMÉ
66 Používá se tam - kde sraz není dostatečně podepřený Proti posunu se zabezpečuje dřevěnými kolíky.
67 Nejjednodušší tesařský spoj Na zraz spojujeme trám, pokud je podepřený po celé délce (minimálně pod místem spoje) Proti vybočení zabezpečen skobami
68 Tesařské spoje STŘECHY - ŠIKMÉ Podélné spoje: sraz - nejjednodušší spoj vzájemně rovnoběžných dřev, která se k sobě přikládají buď čely, nebo bočními plochami plátování podélné nastavování dřev, přičemž se spojovaná dřeva stýkají částí čel i podélných ploch, tzv. plátem
69 Příčné spoje: STŘECHY - ŠIKMÉ lípnutí nejjednodušší spoj dvou vzájemně kolmých nebo šikmých dřev, při němž se čelo jednoho dřeva prostě přiloží k podélné ploše druhého dřeva zapuštění spoj dvou vzájemně kolmých nebo šikmých dřev, přičemž čelo jednoho dřeva je zapuštěno celou dosedací plochou do výřezu ve dřevu druhém
70 Je spoj dvou vzájemně kolmých nebo šikmých trámů - čelo jednoho trámu má čep a boční plocha druhého trámu má dlab
71 STŘECHY - ŠIKMÉ Příčné spoje: čepování spoj dvou vzájemně kolmých nebo šikmých dřev, z nichž konec jednoho dřeva je opatřen čepem a boční plocha druhého dřeva dlabem odpovídajícím čepu
72 Je spoj dvou kolmých nebo šikmých trámů - mají vzájemně si odpovídající zářezy
73 STŘECHY - ŠIKMÉ Příčné spoje: přeplátování spoj dvou vzájemně k sobě kolmých nebo šikmých dřev, jež jsou opatřena vzájemně si odpovídajícími zářezy, takže hloubka přeplátování se rovná součtu hloubek obou zářezů
74 Je spoj kolmých nebo šikmých trámů vzájemně na sebe dosedají v místě vybrání
75 Příčné spoje: STŘECHY - ŠIKMÉ kampování spoj dvou vzájemně k sobě kolmých nebo šikmých dřev, z nichž jedno má zářez a druhé je buď bez zářezu, nebo se zářezy nezbytnými pro vzájemné sesazení obou spojovaných dřev. Hloubka zapuštění se rovná hloubce zářezu
76 Příčné spoje: STŘECHY - ŠIKMÉ osedlání spojení dvou dřev ležících v různých rovinách, z nichž jedno je opatřeno zářezem (sedlem) a druhé je zpravidla bez zářezu
77
78 Vyztužují dřevěné trámy v místech podpor Délka sedla - 1/5 až 2/5 rozpětí trámů Sedlo se s trámem spojuje svorníky nebo kolíky (klasika)
79 Krátká tlakem namáhaná vzpěra - má 3 funkce: zkracuje rozpětí trámu spolupůsobí při přenášení tlaku na sloup Ztužuje konstrukci krovu v podélném směru Délka pásku mm.
80 STŘECHY - ŠIKMÉ NÁVRH STŘECHY VOLBA KONSTRUKČNÍ SOUSTAVY KROVU
81 Konstrukční principy hambalkových krovů STŘECHY - ŠIKMÉ krokvový krov hambalkový krov tuhý hambalkový krov
82 STŘECHY - ŠIKMÉ Konstrukční principy vaznicových krovových konstrukcí sloupky podporující vrcholovou vaznici sloupky podporující střední vaznici
83 STŘECHY - ŠIKMÉ varianty vaznicové soustavy
84 Konstrukce kdy je nosný trám podepřen vzpěrami ty přenášejí zatížení do podpor. Vzpěradlo : - jednoduché - dvojité - trojité
85 Konstrukce, které přenášejí zatížení hlavního trámu do podpor pomocí věšáků a vzpěr Tam kde není vnitřní střední zeď
86 STŘECHY - ŠIKMÉ Axonometrie vaznicové soustavy a - stojatá stolice b - ležatá stolice stojatá stolice 1 vazný trám, 2 podezdívka, 3 pozednice, 4 střední vaznice, 5 krokev, 6 sloupek, 7 vzpěra, 8 pásek, 9 kleštiny, 10 jalová vazba) ležatá stolice
87 ZÁKLADNÍ SCHEMATA KONSTRUKCE KROVU STŘECHY - ŠIKMÉ
88 STŘECHY - ŠIKMÉ
89 STŘECHY - ŠIKMÉ
90 STŘECHY - ŠIKMÉ
91 STŘECHY - ŠIKMÉ
92 STŘECHY - ŠIKMÉ
93 STŘECHY - ŠIKMÉ
94 STŘECHY - ŠIKMÉ
95 STŘECHY - ŠIKMÉ
96
97
98 STŘECHY - ŠIKMÉ
99 STŘECHY - ŠIKMÉ
100 STŘECHY - ŠIKMÉ
101 STŘECHY - ŠIKMÉ
102 STŘECHY - ŠIKMÉ
103 STŘECHY - ŠIKMÉ
104 STŘECHY - ŠIKMÉ
105 STŘECHY - ŠIKMÉ
106 STŘECHY - ŠIKMÉ
107 STŘECHY - ŠIKMÉ
108 STŘECHY - ŠIKMÉ
109 STŘECHY - ŠIKMÉ
110 Zásady návrhu krovu STŘECHY - ŠIKMÉ Krokve zpravidla kolmo k okapu na pozednice a vaznice osedlány každý spoj musí být řádně zajištěn dostatečně dlouhými hřebíky v hřebeni jsou krokve spojeny rohovým čepem spoje krokví v hřebeni se zajišťují kolíkem nebo dvěma protilehlými hřebíky spodní konec krokví nesmí zatěžovat římsu - musí být proto od ní vzdálen nejméně 20 mm a nesmí být podkládán dřevěnou podložkou krokve - pokud možno z jednoho kusu dřeva - v nezbytně nutných případech je lze nastavovat jen v místech podpor osová vzdálenost krokví - pro lehké krytiny max. 1,2 m, pro těžké krytiny 1 m Vaznice vodorovné probíhají nepřerušeně od štítu ke štítu u střech s valbami tvořit vaznicové věnec vaznice se prodlužují je v místech podpor.
111 Zásady návrhu krovu STŘECHY - ŠIKMÉ Pásky do vaznic se čepují a zajišťují kolíkem, hřebíkem nebo tesařskou skobou Pozednice leží po celé délce na zdivu zakotveny u stojaté stolice v místech plných vazeb zakotveny u ležaté stolice ve vzdálenosti 1,5 m až 2 m do zdiva, věnců, stropů nebo vazních trámů pozednici lze prodloužit srazem, plátováním se vhodným zajištěním vzdálenost pozednice od líce půdní nadezdívky musí být min. 50 mm na styku se zdivem musí být řádně impregnována Sloupky do vaznic, vazních trámů nebo bačkor se čepují nebo zapouštějí zajišťují se skobami nebo kolíky
112 Zásady návrhu krovu STŘECHY - ŠIKMÉ Vazní trám ukládá se do obvodových zdí nejméně 80 mm nad podlahou půdy vazní trám nesmí být těsně zazděn do zdiva ukládá se do kapsy - kolem zhlaví trámu byla min. 50 mm vzduchová mezera trám - pokládá se na dřevěnou impregnovanou podložku tlustou min. 25 mm, která přesahuje na všechny strany nejméně o 30 mm (nebo na izolaci) zhlaví trámu musí být impregnováno jako mezipodpory vazního trámu lze použít též pilířů střední zdi průběžný vazní trám může být u budov s nosnou střešní zdí nahrazen zkráceným, řádně zakotveným vazním trámem (tzv. bačkorou) v místě styku se zdivem nebo stropní konstrukcí - bačkora impregnována u rodinných domků, zvláště s podkrovím, může být vazní trám vynechán a sloupky začepovány do stropnice nebo osazeny do železobetonové stropní konstrukce v těch místech se však musí počítat s přitížením od střešní konstrukce
113 Zásady návrhu krovu STŘECHY - ŠIKMÉ Vzpěry do sloupků se zapouštějí nebo čepují zajišťují se skobami nebo svorníkem Kleštiny na pozednice a vaznice kampují se sloupky a krokvemi se kampují, přeplátovávají nebo lípnou všechny spoje kleštin se zajišťují svorníky, při lípnutí svorníky s hmoždíky
114 STŘECHY - ŠIKMÉ
115 PULTOVÁ STŘECHA NÁVRH STŘECHY - ŠIKMÉ
116 STŘECHY - ŠIKMÉ
117 STŘECHY - ŠIKMÉ
118 STŘECHY - ŠIKMÉ
119 STŘECHY - ŠIKMÉ
120
121
122
123
124
125
126
127
128
129
130 STŘECHY - ŠIKMÉ
131 STŘECHY - ŠIKMÉ
132 STŘECHY - ŠIKMÉ Varianta krovu vaznicové soustavy na rozpon 8-11m 1 - Vazní trám 2 - půdní nadezdívka 3 - pozednice 4 -střední vaznice, 5-krokev, 6 - sloupek, 7 - vzpěra, 8 - pásek, 9 - kleštiny, 10 - krokev prázdné vazby, 11 římsa
133 STŘECHY - ŠIKMÉ
134 OPAKOVÁNÍ A REKAPITULACE
135 Typy střech: Sklony střech:
136 Názvy jednotlivých částí střechy: H - hřeben N - nároží A - sběžiště U - úžlabí O - okap S - štít
137 Osnova: Konstrukce krovu Stojatá stolice Ležatá stolice, bačkora Nové krovy-hambálkové Názvosloví
138 KROVY: KROVY - TVOŘÍ tvar střechy - jsou nosnou konstrukcí pro střechy šikmé a strmé Sklon šikmé střechy je v intervalu Strmé střechy mají sklon krytiny nad 45 Krov jako nosná konstrukce přenáší zatížení z střešního pláště a jeho zatížení (sněhem, větrem apod.) do nosného systému daného objektu stavby.
139 Konstrukce krovu: konstrukce krovu - zvolena na základě rozpětí krovu - půdorysu nosné konstrukce stavby - požadavku na provedení interiéru podkroví. Dřevěné ŽB Ocelové
140 Vaznicové soustavy: Stojatá stolice Ležatá stolice Věšadlo Vzpěradlo Ležatá stolice bez vazního trámu Krokevní soustavy: Prostá krokevní soustava Hambálková soustava
141 A-krokevní B-stojatá stolice C, D-ležatá stolice E-kozová stolice
142 Stojatá stolice:
143 Ležatá stolice, bačkora
144 Nové krovy-hambálkové:
145 Názvosloví krovu: 1-vazní trám 2-podezdívka 3-pozednice 4-vaznice 5-krokev 6.sloupek 7-vzpěra 8-pásek 9-kleštiny 10-jalová vazba
146
147
148
149
150
151
152
153 Krov vaznicová soustava s polovalbou
154
155 Krov mansardová střecha z vazníků
156
157
158
159
160
161
162
163 FUNKCE STŘECHY: Hydroizolační Zateplovací Ochrana objektu Estetikou Provozní Statickou Požárně odolnou
164 Funkce střech Hydroizolační Zateplovací Ochrana objektu Estetikou Provozní Statickou Požárně odolnou Rozdělení střech Plochá střecha 0-10 Šikmá střecha Strmá střecha 45
165 STŘECHY ŠIKMÉ: 1) SEDLOVÁ
166 2)VALBOVÁ, POLOVALBOVÁ
167 3)PULTOVÁ
168 4) MANSARDOVÁ
169 5)STANOVÁ
170 6)PILOVÁ
171 ZÁKLADNÍ NÁZVOSLOVÍ
172 MATERIÁL KCE KROVU Dřevo přírodní / nebo lepené prvky (plnostěnné, příhradové) Ocel plnostěnné, příhradové ŽB - plnostěnné, příhradové KROV x VAZNÍK Krov do 15m Vazník od 6m
173 ZÁKLADNÍ NÁZVOSLOVÍ KCE KROVŮ
174 Pozednice trám uložený na zdi naležato - nutno ukotvit - ve vodorovném směru - rozměry dle rozpění například:150/120, 240/160
175 Vaznice trám uložený na svislém sloupu - uložení na stojato (Hřebenové a středové vaznice se kladou na výšku kvůli vyšší náchylnosti na průhyb) - rozměry: 120/140, 180/240, 160/180
176 Vazný trám vodorovný podélný - ze zdi na zeď - na výšku - rozměry: 160/200, 260/300, 240/260
177 Krokev leží na střešní rovině v šikmém směru - podporou krokve je vaznice - na stojato - 80/100, 120/160, 100/120, 100/140 - osová vzdálenost mm
178 Vzpěra v šikmém směru, ztužuje KCI a přenáší šikmé síly. - odlehčuje vaznému trámu - na stojato Ø většinou jako vaznice, ale (také ovlivněno Ø sloupku.) - 120/120, 180/200,150/150,160/180
179 Pásek- šikmý prvek - ztužuje v podélném směru - zmenšuje zatížení vaznice - 100/100, 140/140, 120/120
180 Sloupek- podporuje vaznici - většinou průřez 140/ cca mm
181 Kleštiny- Párové vodorovné prvky ztužující pár krokví ve výšce hambalku; provádí se většinou ze dvou prken připevněných ke krokvím ze stran
182 Plná vazba Prázdná vazba (jalová) Obsahuje všechny prvky.
183 STOJATÁ STOLICE
184 HAMBÁLEK
185 VAZNICOVÉ STŘECHY a) Krokevní b) Stojatá stolice c) Ležatá stolice d) Ležatá stolice e) Kozová stolice
186 -UKOTVENÍ POZEDNICE (TAB.) -KONSTRUKČNÍ ZÁSADY PRO NÁVRH KROVU Osová vzdálenost krokví 800 až 1200 mm (sklon,krytina) Vzdálenost plných vazeb mm Vzdálenost dřeva od zdiva minimálně 50 mm Vzdálenost plné vazby od štítu (1 nebo 2 krokev) Příklad:
