KONSTRUKČNĚ STATICKÝ PRŮZKUM

Transkript

1

2 Strana: 1 KONSTRUKČNĚ STATICKÝ PRŮZKUM Stavba: Stavební úpravy regenerace bytového domu Nová 504, Kunštát Část: Konstrukčně statický průzkum Zpracovatel části: Ing. Petr Fousek Dusíkova 19, Brno IČ: , DIČ:CZ Zodpovědný projektant: Ing. Petr Fousek, číslo autorizace: , obor IS00 1. Účel konstrukčně statického průzkumu: Účelem konstrukčně statického průzkumu je vyhodnotit statický stav a analyzovat rozsah a vývoj poruch nosných konstrukcí objektu bytového domu v Kunštátě na ulici Nová v návaznosti na plánovanou rekonstrukci objektu, která bude řešit zateplení obvodových stěn a střechy. 2. Podklady k průzkumu: Jako podklad pro zpracování projektu sloužily následující přílohy: Předběžný průzkum stavu konstrukce provedené Ing. Petrem Fouskem v únoru Stávající stav nosných zděných a betonových konstrukcí objektu byly podrobeny visuální prohlídce. Původní projektová dokumentace stavebně konstrukčního řešení zpracovaná firmou Atelier White Brno s.r.o. v srpnu 1998 v rozsahu prováděcí dokumentace. 3. Stručný popis nosné konstrukce objektu: Jedná se o pětipodlažní objekt, který má celkový obrys půdorysu o rozměrech cca 16,10 x 22,60 m. poslední dvě podlaží se nacházejí v podkrovní části stavby. Nosná konstrukce je tvořena podélnými a příčnými nosnými stěnami, které jsou obvodové i vnitřní. Objekt je zastřešený sedlovou střechou, která má hřeben v podélném směru objektu, přibližný směr hřebene je sever - jih, sklon střešních rovin je přibližně 37,5 o ve štítové části a v hlavní střešní rovině jsou umístění střešní vikýře. Bytové jednotky se nacházejí ve všech podlažích. V prvním podlaží jsou navíc technické místnosti a sklepy. Na každé mezi podestě je místnost pro sušení prádla. Během průzkumu nebyly provedeny žádné kontrolní sondy, popis nosné konstrukce odpovídá původní projektové dokumentaci. Při předběžném konstrukčně statickém průzkumu nosných konstrukce stávajícího objektu byly zjištěny následující skutečnosti: Stávající nosná konstrukce objektu: Základové konstrukce: Dle původní projektové dokumentace jsou navrženy základové pasy ze železobetonu, které jsou umístěné

3 Strana: 2 pod podélnými a příčnými nosnými stěnami. Pod nosnými stěnami jsou navržené dvoustupňové základové pasy šířky 1,00m až 1,60m, maximální hloubka úrovně základové spáry je +2,400. Výška dolního stupně základových pasů je 700mm. Svislé nosné konstrukce: Podle původní projektové dokumentace jsou stávající svislé vnitřní nosné konstrukce v přízemí a 1.NP tvořené z cihel plných pálených P15 na maltu MC 10, šířka zdiva je 300mm a svislé obvodové nosné konstrukce v přízemí a 1.NP tvořené ze svislé děrovaných keramických bloků Porotherm P10 na maltu MC 10, šířka obvodového zdiva je 400mm. V ostatních podlaží jsou všechny nosné stěny z keramických bloků Porotherm P10 na maltu MC 10 a šířka obvodového zdiva je 400mm. V rozích a ve vnitřní části objektu jsou umístěné železobetonové sloupy kruhového průřezu o průměru 300mm, které jsou přes tři, případně přes jedno podlaží. Dozdívky v místě komínových těles, zaoblených stěn a prostupů stropy jsou ve všech podlažích z cihel plných pálených P15 na maltu MC 10. Příčky jsou ze svisle děrovaných keramických bloků Porotherm na maltu MC 5. Vodorovné nosné konstrukce: Podle původní projektové dokumentace jsou stávající stropní konstrukce tvořené kombinací tří typů nosné konstrukce stropů. První jsou ze železobetonových dutinovými panelů PZD výšky 90, 140mm nebo 150mm (SPIROLL), druhé jsou ze stropních vložek Hurdis 2 uložených do keramických patek, které jsou navlečené na dolní pásnice ocelových válcovaných nosníků tvaru I. Třetí jsou z monolitických železobetonových dobetonávek tloušťky 70 a 150mm. Stropy jsou uložené v příčném nebo podélném směru na vnitřní a vnější nosné stěny. V úrovni stropních panelů jsou nad nosným zdivem provedeny železobetonové ztužující věnce. Věnce společně se stropy a svislým nosným zdivem zajišťují prostorovou tuhost objektu. Překlady nad otvory v nosných stěnách jsou provedeny v rámci ztužujících věnců jejich přivyztužením, viz původní projektová dokumentace. Nosné konstrukce schodišťových ramen a podest jsou podle původní projektové dokumentace z ocelových válcovaných nosníků tvaru I a stropních vložek Hurdis 2. Nosné konstrukce balkonových desek jsou tvořené vyložením ocelových válcovaných nosníků tvaru I a doplněním monolitické dobetonávky. Nosné konstrukce střech: Hlavní nosná konstrukce střechy je tvořená dřevěnými krokvemi, které svým spádem tvoří spád hlavní střešní roviny střechy. Krokve jsou uložené na podélné dřevěné pozednice, které jsou kotvené do železobetonových pozedních věnců atikového zdiva. Ve střední části objektu jsou krokve podepřeny pomocí dvou středních vaznic. V krajních částech objektu jsou krokve podepřeny pomocí dvou středových vaznic a jedné vrcholové vaznice. Vaznice jsou z dřevěných hranolů nebo z dvojice ocelových U profilů svařených do krabice a jsou uložené na příčné nosné stěny a štítové zdivo. Středové vaznice nad úrovní stropu nad 5.NP jsou kotvené pomocí ocelových pásovin do nosné stropní konstrukce. Vrcholová vaznice v krajních částech objektu je zajištěna v podélném směru dřevěnými šikmými pásky, které spojují svislé sloupky a vrcholovou vaznici. Strop nad 5.NP je tvořený z dřevěných kleštin, které vzájemně propojují protilehlé krokve.

4 Strana: 3 Střešní vikýře jsou tvořené ze sloupků a krokví z dřevěných hranolů, ve štítovém vikýři je doplněno ve stěnách navíc diagonální ztužení z dřevěných hranolů. Tuhost střechy je zajištěna kotvením pozednic a vaznic do ztužujících pozedních věnců v úrovni 4.NP a 5.NP. 4. Zjištěné skutečnosti: Objekt je starý přibližně 20 let, celkový stav objektu odpovídá tomuto stáří. Objekt byl po dobu životnosti pravidelně udržován. Předběžný rozsah poškození a poruch nosných konstrukcí je následující: Rozsah poškození a poruch základových konstrukcí: Základové konstrukce nevykazují žádné poruchy, podloží objektu je již konsolidované. Na objektu se neobjevují žádné trhliny a deformace, které by naznačovaly pokles podloží. Rozsah poškození a poruch prvků svislých nosných konstrukcí: Svislé nosné zděné konstrukce nevykazují žádné nebezpečné trhliny a poškození, které by ohrožovalo celkovou stabilitu objektu. V suterénu dochází k zatékání porušenou hydroizolací, což se projevuje vlhkou stěnou u podlahy. V některých částech se objevuje několik trhlin v nosných svislých stěnách, tyto trhliny jsou ovšem způsobeny nedostatečným provázáním nových přizdívek ke stávajícímu nosnému zdivu nebo nevhodným provedením prostupů pro odvětrání a jiných instalací. Ve stěnách štítových vikýřů se objevují vodorovné a svislé trhliny způsobené rozdílnou teplotní roztažností nosné betonové konstrukce a dřevěné stěny. V některých případech se objevuje trhliny ve styku obkladových dřevěných desek. V dělících stěnách mezi balkony se vyskytují vodorovné trhliny. Rozsah poškození a poruch prvků vodorovných nosných konstrukcí: Nosné konstrukce stropů a schodišť nevykazují žádné statické poruchy. Při dolním líci stropních panelů a nosných ocelových válcovaných I profilů jsou místy neškodné podélné trhlinky při styku mezi panely a patkami keramických vložek Hurdis 2 způsobené dotvarováním stropů. V místnostech sušáren jsou v místech soklů sednuté podlahy, což se projevuje odtržením keramického soklu od horního líce podlahy. Sednutí je způsobené zřejmě nevhodně použitou kročejovou izolací nebo podkladem pod keramickou dlažbou. Stropní konstrukce je v podhledu bez poruch. Rozsah poškození a poruch prvků nosné konstrukce střechy: Nosné konstrukce střechy nevykazují žádné statické poruchy. U výstupu do půdního prostoru nad 5.NP je chybějící ocelová pásovina, která kotví pozednici do stropní konstrukce, což se projevuje zkroucením pozednice. 5. Navrhovaná opatření: S ohledem na zjištěné skutečnosti je možné vyhodnotit předběžně celkový statický stav objektu ve stávajícím stavu jako vyhovující. Trhliny na fasádě šířky větší jak 2,0mm doporučuji před zahájením zateplení fasády zapravit tmelem nebo omítkou s rabicovým pletivem, v případě objevení větších trhlin provést zajištění pomocí vlepené helikální výztuže.

5 Strana: 4 Aby se v budoucnu omezily trhliny ve štítových vikýřích, doporučuji zajistit tužší spojení mezi stávající nosnou konstrukcí železobetonové stropní desky a vodorovným prahem, případně sloupky dřevěné nosné konstrukce stěny vikýře. Spojení je možné provést pomocí ocelových pásovin po cca 300mm kotvených do betonové konstrukce pomocí chemicky lepených kotev a do dřeva pomocí ocelových vrutů. Podobně je možné postupovat při spojení dřevěných obkladových desek, a rovněž ve styku mezi stávajícím zdivem a dřevěnými obkladovými deskami. Pokud při rekonstrukci fasády a zateplení střechy bude nutný zásah do stávajících nosných konstrukcí stěn a stropů, případně základů, doporučuji přizvat statika k vyhodnocení a návrhu vhodné konstrukční úpravy. 6. Závěr: Navrhovanou rekonstrukcí se nemění účel objektu, který bude i nadále sloužit jako bytový dům. V současné době nedochází při provozu objektu k okolnostem, které by vlivem poruch stávajících nosných konstrukcí stavby, omezovaly provoz objektu. V Brně, únor Ing. Petr Fousek

6 Strana: 5 7. Fotodokumentace: Pohled na východní fasádu Pohled na severní a jižní fasádu

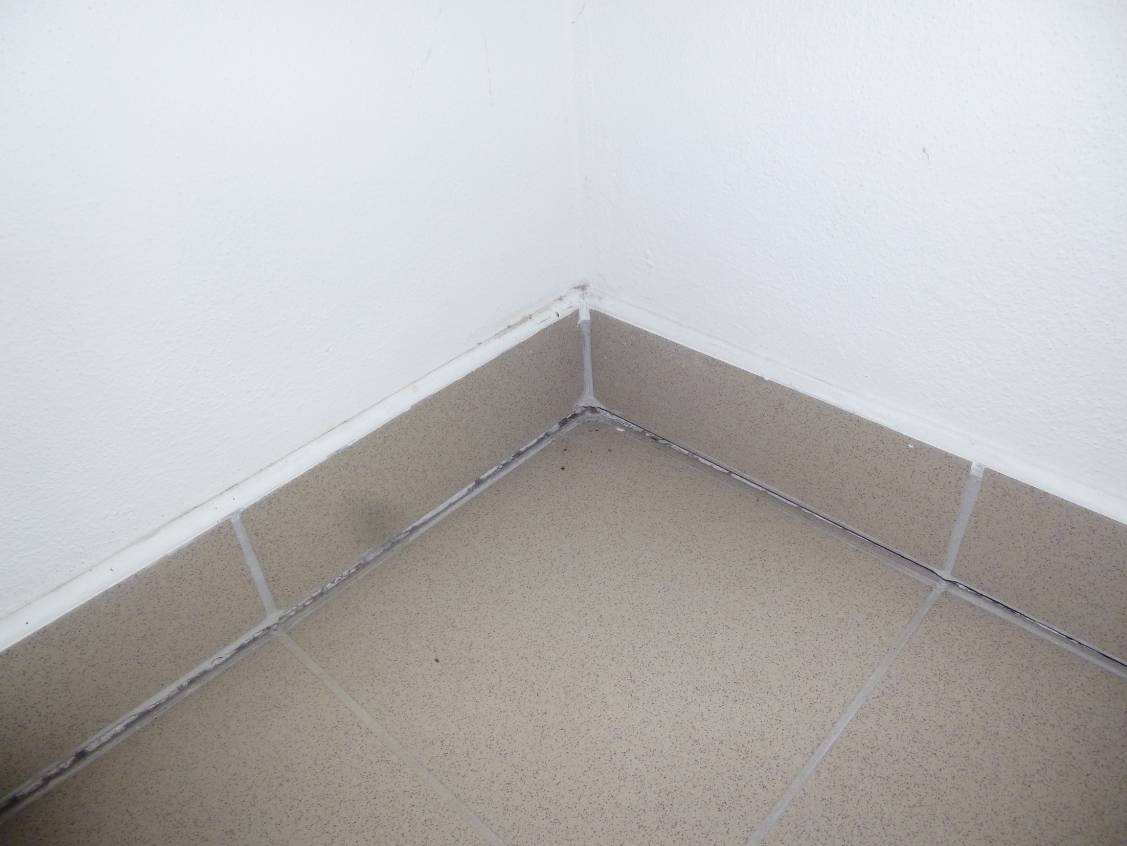

7 Strana: 6 Chybějící kotevní pásovina pozednice v půdním prostoru Odtržení podlahy u soklu v místnostech sušáren

8 Strana: 7 Trhliny na fasádě štítových vikýřů

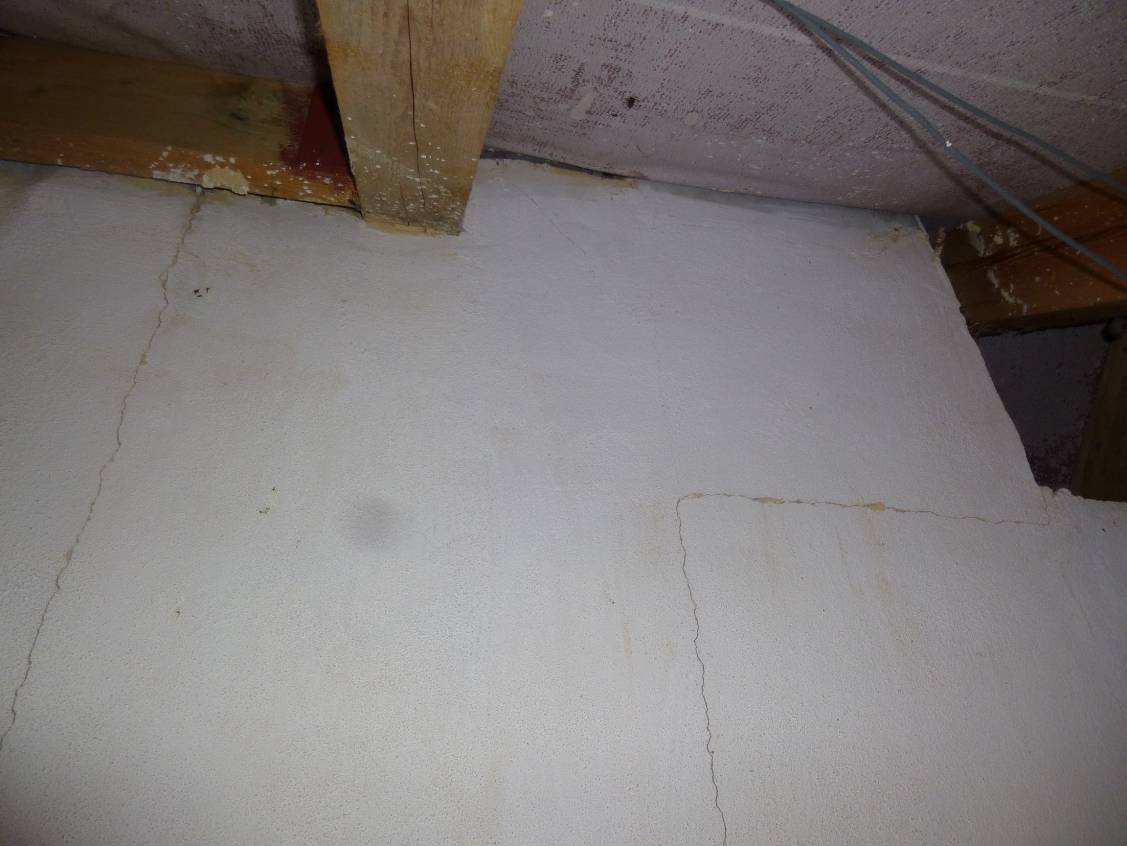

9 Strana: 8 Trhliny ve vnitřních nosných stěnách způsobené nevhodně provedenými prostupu instalací Vlhké obvodové zdivou v suterénu

10 Strana: 9 Trhlina v dělící příčce mezi balkony Trhliny v místě styku komínových těles a nosného zdiva způsobené rozdílnými teplotními roztažnostmi a nevhodným provázání zdiva se systémovým komínovým blokem.

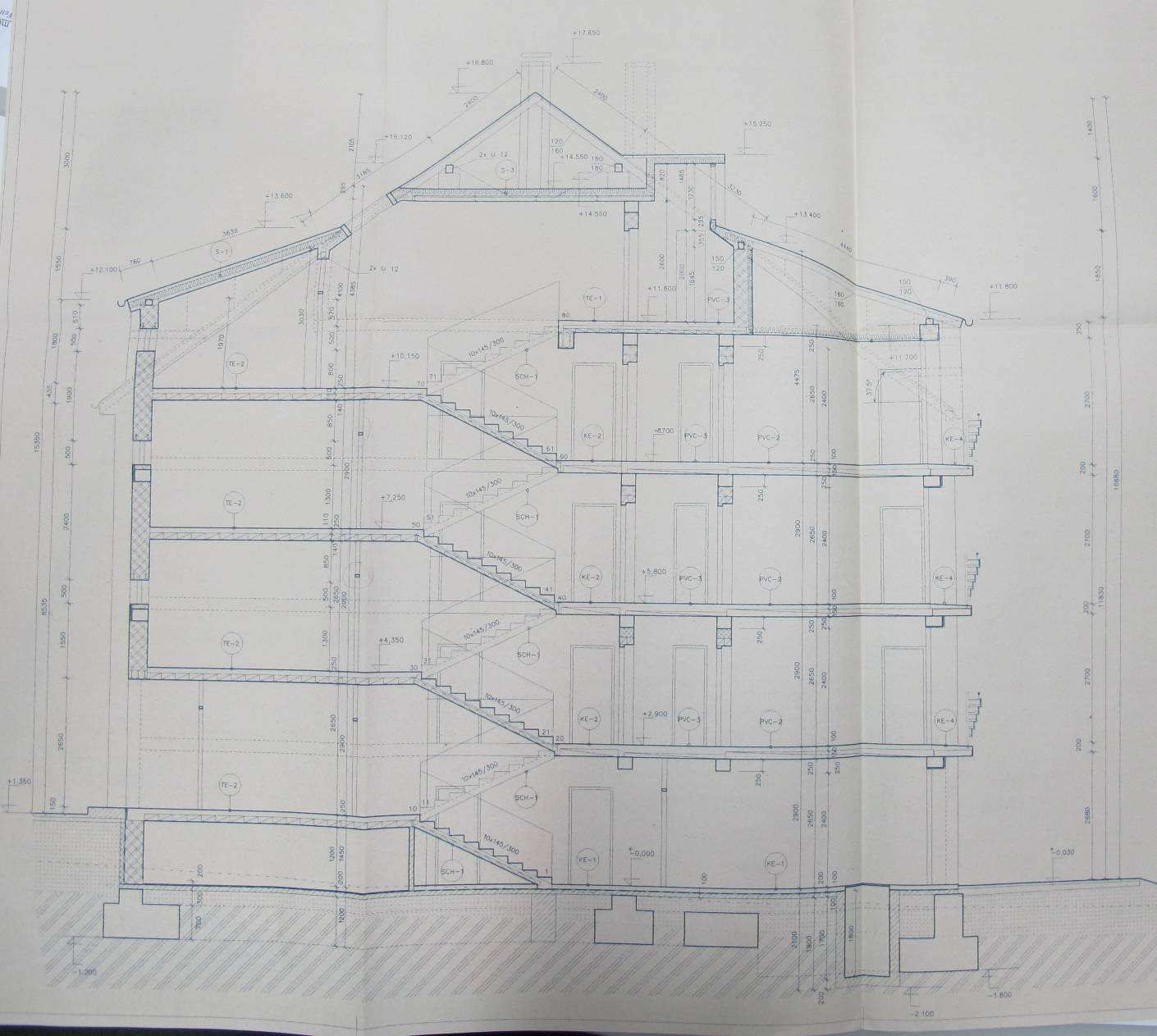

11 Strana: 10 Původní projektová dokumentace řez schodištěm

12 Strana: 11 Původní projektová dokumentace příčný řez
