BH 52 Pozemní stavitelství I

Transkript

1 BH 52 Pozemní stavitelství I Dřevěné stropní konstrukce Kombinované (polomontované) stropní konstrukce Ocelové a ocelobetonové stropní konstrukce Ing. Lukáš Daněk, Ph.D.

2 Dřevěné stropní konstrukce

3 Dřevěné stropní konstrukce Výhody: - snadná zpracovatelnost dřeva, suchá montáž, - malá plošná hmotnost (2-4 kn/m 2 ), - vhodné pro atypické stavby; různé rozpony stropů, - dobrá tepelná a zvuková izolace, - estetické působení. Nevýhody: - malá odolnost proti ohni, - malá odolnost proti působení vody a vlhkosti (hniloby, houby), - náchylnost k napadení dřevokaznými škůdci Materiál pro dřevěné stropní konstrukce: - dřevo musí být zdravé, s rovnými vlákny, s jakostí odpovídající normě - používá se hranolů (průřezová plocha >100cm2), hranolků (průřezová plocha cm2), fošen, prken, povalů.

4 - Desková konstrukce - Nosníková konstrukce Dřevěné stropní konstrukce Konstrukce dřevěných stropů Zdroj: Hájek, P. Konstrukce pozemních staveb 10

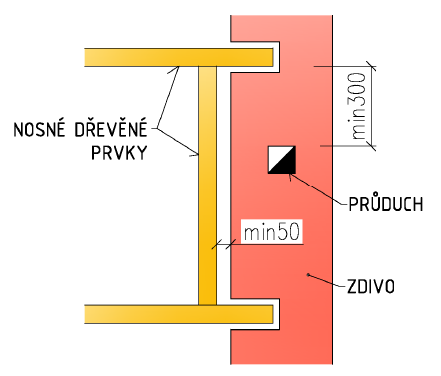

5 Uložení trámového stropu Dřevěné stropní konstrukce Konstrukce dřevěných stropů Vzdálenosti dřevěného stropu od komínového tělesa Konce trámů (zhlaví) se před osazením impregnují, stejně jako dřevěná podložka, na kterou se ukládají. Tato úprava, a rovněž vzduchová mezera kolem trámu, tvoří jejich ochranu proti účinkům stavební vlhkosti. Veškeré části stropní konstrukce musí být vzdáleny min. 50 mm od komínového tělesa.

6 Dřevěné stropní konstrukce Konstrukce dřevěných stropů Zdroj: Hájek, P. Konstrukce pozemních staveb 10

7 Dřevěné stropní konstrukce Dělení dřevěných stropních konstrukcí - Spalné, - Polospalné. Zdroj: Hájek, P. Konstrukce pozemních staveb 10

8 Dřevěné stropní konstrukce Rozdělení dřevěných stropů - Povalové stropy - Trámové stropy - Strop trámový s viditelnými trámy - Strop trámový s rovným podhledem - Fošnový strop - Stropy z lepených, sbíjených a příhradových nosníků

9 Dřevěné stropní konstrukce Povalové stropy Orientační dimenze: Max. doporučený rozpon 4,5 m (až 6 m) Doporučená délka uložení mm Empirický vztah pro návrh výšky h = 0,02 x l + 60 až 0,02 x l + 80 l.. teoretické rozpětí místnosti v mm

10 Dřevěné stropní konstrukce Dřevěné trámové stropy Orientační dimenze: Max. doporučený rozpon 5 6,5 m (až 9 m) Doporučená délka uložení 0,02 x l Empirický vztah pro návrh výšky trámu pro osovou vzdálenost 0,65 0,75 m h = 0,02 x l ,9 1,0 m h = 0,02 x l až h = 0,02 x l ,85 m (velké zatížení) h = 0,03 x l l.. teoretické rozpětí místnosti v mm Zdroj: Hájek, P. Konstrukce pozemních staveb 10

11 Dřevěné stropní konstrukce Dřevěné trámové stropy s viditelnými trámy Lepenicový strop Zdroj: Hájek, P. Konstrukce pozemních staveb 10

12 Dřevěné stropní konstrukce Dřevěné trámové stropy s viditelnými trámy Jednoduchý trámový strop

13 Dřevěné stropní konstrukce Dřevěné trámové stropy s viditelnými trámy Trámový strop s násypem 1 - trám, 2 - záklop, 3 - lišta, 4 - násyp, 5 - polštář, 6 - hrubá podlaha, 7 - čistá podlaha,

14 Dřevěné stropní konstrukce Dřevěné trámové stropy s rovným podhledem Trámový strop s omítnutým podhledem a násypem 1 - trám, 2 - záklop, 3 - lišta, 4 - násyp, 5 - polštář, 6 - hrubá podlaha, 7 - čistá podlaha, 8 - podbití, 9 - rákosová omítka

15 Dřevěné stropní konstrukce Dřevěné trámové stropy s rovným podhledem Trámový strop se zapuštěným záklopem

16 Dřevěné stropní konstrukce Dřevěné trámové stropy s rovným podhledem Trámový strop s rákosníky

17 Dřevěné stropní konstrukce Fošnové stropy - nosné prvky tvořeny z fošen spojených hřebíky nebo lepidlem - mohou být nejrůznějších tvarů (plný obdélník. průřez, I profil, krabicový profil aj.) - rozpon těchto stropních konstrukcí je cca 5000 mm - poměrně moderní konstrukce - úspora řeziva - použití v současnosti u moderních dřevostaveb - dimenze přibližně (60 až 80) (120 až 240) mm - kladené v osové vzdálenosti mm - zabezpečené proti klopení křížovými vzpěrami vzdálenými od sebe 1,5 m - fošny jsou z vrchu a zespodu obité deskami (prkna, OSB desky, apod.)

18 Dřevěné stropní konstrukce Stropy z lepených, sbíjených a příhradových nosníků Max. doporučené rozpony 6 8 m (12 m a více) Zdroj: Hájek, P. Konstrukce pozemních staveb 10

19 Úprava záklopů Dřevěné stropní konstrukce

20 Kombinované (polomontované) stropní konstrukce

21 Kombinované stropní konstrukce - z nosníků a vložek - deskové; - ocelobetonové stropy;

22 Kombinované stropní konstrukce Strop Porotherm Použití: individuální výstavba (RD, BD), Sestava z: - nosníků POT (v. 175 nebo 230 mm, š. 160 mm) v osové vzdálenosti po 625 nebo 500 mm; - vložek MIAKO - šířka vložek 525, 400, výšky 150, 190 a 230 mm, doplňková vložka 80 mm. Délka nosníků mm, Uložení nosníků min. 125 mm, Tl. stropu 210, 250, 290 mm. -nabetonávka doplněna výztužnou sítí min. plochy 50 mm2/m (KARI 4/200 4/200)

23 Kombinované stropní konstrukce Strop Porotherm Výhody : - lehké - poměrně dobře tepelně izolují - snadné provádění Nevýhody: - nízká zvuková neprůzvučnost nutno doplnit akustickými podhledy nebo zvukovou izolací v konstrukci podlahy.

24 Kombinované stropní konstrukce Strop Porotherm Provádění keramických stropních konstrukcí: - uložení nosníků na nosné zdivo do 10mm cementového lože, - podepření nosníků vodorovnými dřevěnými hranoly se sloupky kolmo k nosníkům, - pokud se stropy provádí ve vyšších podlažích, podpory vždy nad sebou, - osazení jedné vložky Miako po obou stranách každého pole pro zajištění požadované rozteče, - Miako se kladou na sucho, na osazené a podepřené nosníky v rovnoběžných řadách s nosnou zdí od jednoho konce nosníku po druhý, - betonáž mezer mezi vložkami v místě nosníků a betonové desky, - po dosažení pevnosti stropní konstrukce odstranění podpor a to od horního patra směrem dolů.

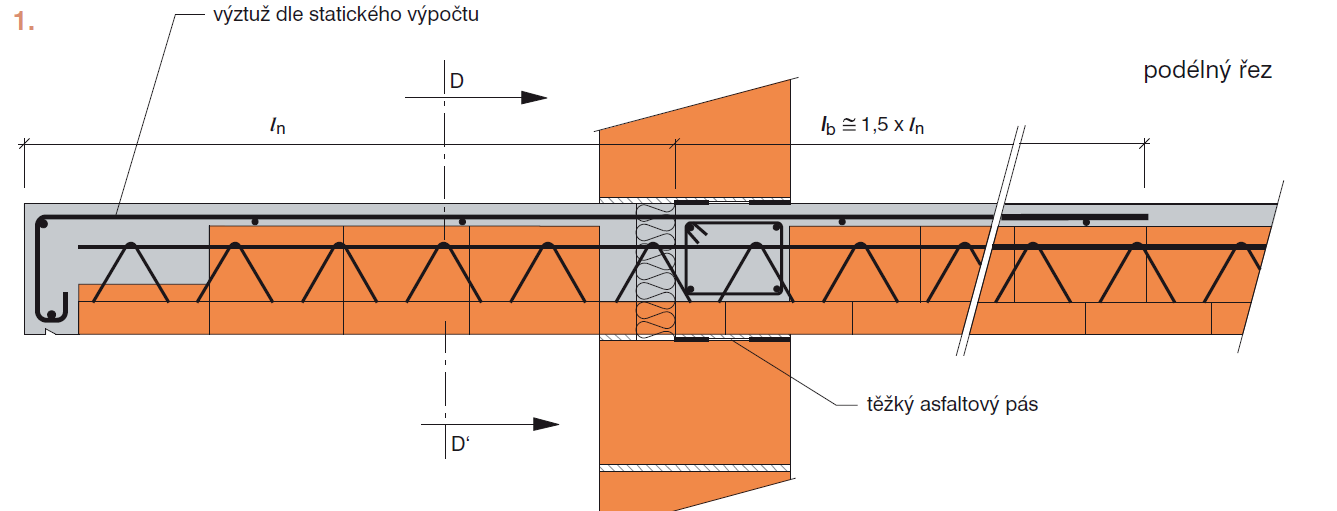

25 Kombinované stropní konstrukce Strop Porotherm

26 Kombinované stropní konstrukce Strop Porotherm

27 Kombinované stropní konstrukce Strop Porotherm

28 Kombinované stropní konstrukce Strop Porotherm

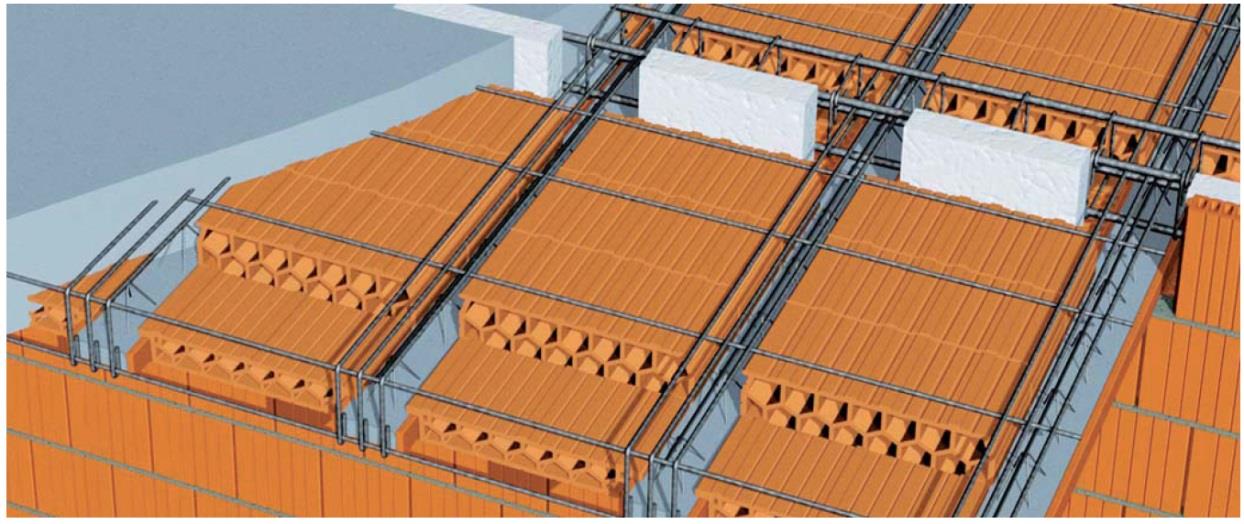

29 Kombinované stropní konstrukce Strop Porotherm

30 Kombinované stropní konstrukce Strop Heluz MIAKO Použití: individuální výstavba (RD, BD), Sestava z: - nosníků POT (v. 175 nebo 230 mm, š. 160 mm) v osové vzdálenosti po 625 nebo 500 mm; - vložek MIAKO - šířka vložek 525, 400, výšky 150, 190 a 230 mm, doplňková vložka 80 mm. Délka nosníků mm Uložení nosníků min. 125 mm, Tl. stropu 210, 250, 290 mm. -nabetonávka doplněna výztužnou sítí

31 Kombinované stropní konstrukce Strop YTONG Klasik Použití: individuální výstavba (RD, BD), Sestava z: - stropní nosník(v. 175 mm, š. 120 mm) v osové vzdálenosti po 680 mm; - stropní vložky- pórobeton P4-500, šířka vložek 599, výšky 200 mm, délka 249mm. Délka nosníků mm (po 200 mm) Uložení nosníků min. 150 mm, Tl. stropu od 240 mm. -nabetonávka doplněna výztužnou sítí Výška nabetonávky od 40 mm

32 Kombinované stropní konstrukce Strop YTONG Ekonom Použití: individuální výstavba (RD, BD), Sestava z: - stropní nosník(v. 175 mm, š. 120 mm) v osové vzdálenosti po 680 mm; - stropní vložky- pórobeton P4-500, šířka vložek 599 mm, výšky 250, 200, 100 mm, délka 249, 125 mm. Délka nosníků mm (po 200 mm) Uložení nosníků min. 150 mm, Tl. stropu 200, 250 mm. -bez nabetonávky

33 Kombinované stropní konstrukce Strop s betonovými vložkami

34 Kombinované stropní konstrukce Strop z válcovaných I nosníků a desek HURDIS (s kolmými čely, se šikmými čely + patky). HURDIS desky š. 250 mm, tl. 80 mm, dl mm. Návrh I profilu: do 4 m I č. 14 pro rovné čelo do 4,75 m I č. 16 pro rovné i šikmé čelo do 5,28 m I č pro rovné i šikmé čelo max. do 6 m I č pro rovné i šikmé čelo I č. 22 pro rovné čelo Montáž: - položení I nosníků, - navlečení patek, - uložení desek Hurdis se šikmými čely, - MVC max. 10 mm (ne víc proto, že pak dochází k pnutí a dochází k havárii spadnutí spodní části stropu), - zásyp nebo polystyrén, - nadbetonování I profilu bet. mazaninou min. tl. 40 mm.

35 Kombinované stropní konstrukce Strop z válcovaných I nosníků a desek HURDIS

36 Kombinované stropní konstrukce deskové Filigránové stropy - tl. stropní konstrukce mm - prefa panel tl mm, šířka 2400 mm - příhradová výztuž, beton C20/25 30/37, - desky prostě uložené, délky do 7,6 m, - prostorová příhradová výztuž slouží ke spřažení prefabrik. části s monolitickou (spolu s drsným povrchem desky) - pří následné betonáži nahrazují bednění, nutno podepřít.

37 Kombinované stropní konstrukce deskové Filigránové stropy

38 Ocelové a ocelobetonové stropní konstrukce

39 Výhody: - velká únosnost, - malá hmotnost, - snadná a rychlá montáž. Ocelové a ocelobetonové stropy Nevýhody: vyšší cena, malá protipožární odolnost (nátěr, obklad) nutnost antikorozních úprav, horší akustické vlastnosti (podhled). Konstrukce ocelových a ocelobetonových stropů: nosníkové konstrukce, deskové konstrukce, Zdroj: Hájek, P. Konstrukce pozemních staveb 10

40 Ocelové stropy z válcovaných nosníků a kleneb Výhoda nízká k-ční výška, rychlé provádění, odolnost proti ohni Nevýhoda nerovnost podhledů (vedlejší provozní prostory)

41 Ocelové stropy z válcovaných nosníků a cihelných desek Kleinův strop Zdroj: Hájek, P. Konstrukce pozemních staveb 10

42 Ocelové stropy z válcovaných nosníků a železobetonových desek Zdroj: Hájek, P. Konstrukce pozemních staveb 10

43 Ocelové stropy z válcovaných nosníků a profilovaných plechů - trapézového plechu lisovaného + ŽB deska, - rozpětí 3 9 m, - výška plechů 30,50, 80 mm. - obvykle jako součást ocelového konstrukčního systému.

44 Ocelové stropy z válcovaných nosníků a profilovaných plechů

45 Ocelové stropy z plnostěnných svařovaných a příhradových nosníků Zdroj: Hájek, P. Konstrukce pozemních staveb 10

46 Ocelové stropy deskové z profilovaných plechů Ocelové deskové stropy Zdroj: Hájek, P. Konstrukce pozemních staveb 10

47 Ocelové stropy deskové z profilovaných plechů Ocelové deskové stropy Zdroj: Hájek, P. Konstrukce pozemních staveb 10

48 Ocelové stropy deskové z profilovaných plechů Ocelobetonové stropy - nespřažené beton je pouze jako výplň, nespolupůsobí, - spřažené - beton spolupůsobí a přenáší zatížení (min tl. 40 mm nad vlnou), vložena výztuž, přivařená k plechu

49 Ocelové stropy deskové z profilovaných plechů Ocelobetonové stropy se spřaženými nosníky Zdroj: Hájek, P. Konstrukce pozemních staveb 10
