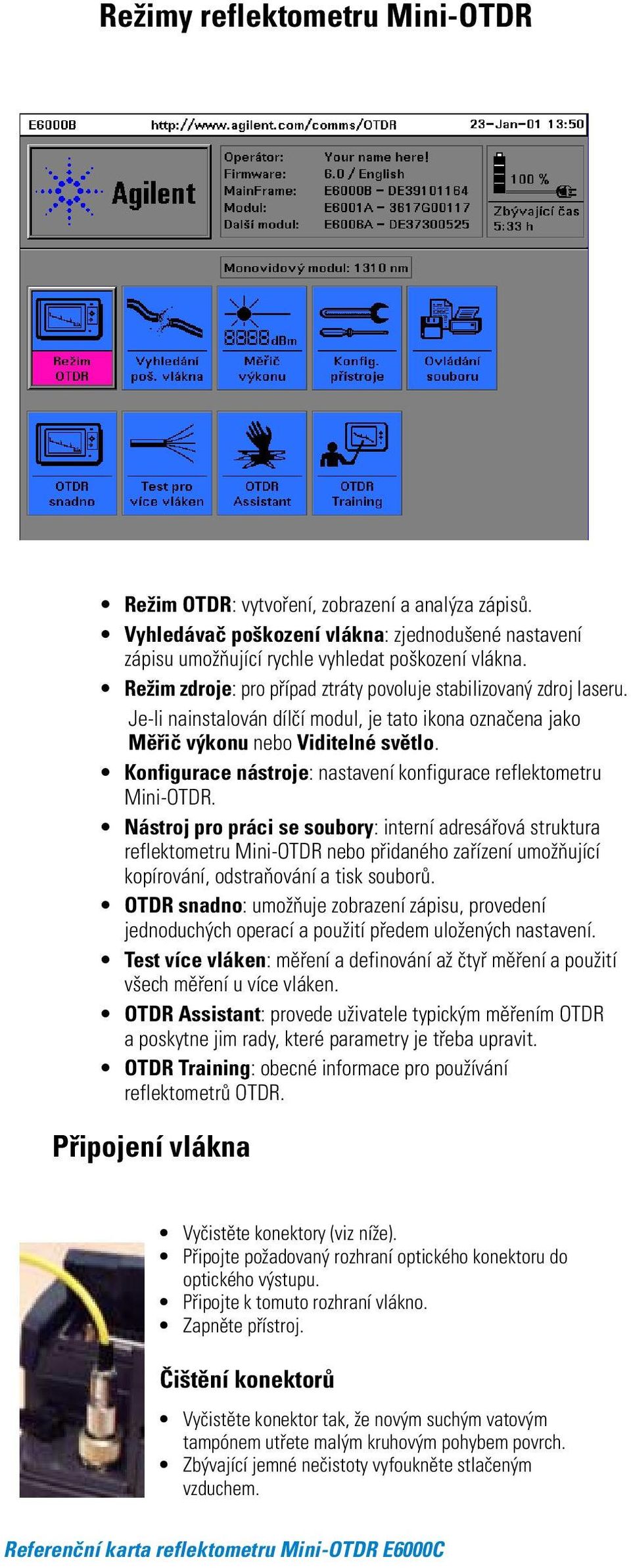

1 Režimy reflektometru Mini-OTDR Režim OTDR: vytvoření, zobrazení a analýza zápisů. Vyhledávač poškození vlákna: zjednodušené nastavení zápisu umožňující rychle vyhledat poškození vlákna. Režim zdroje: pro případ ztráty povoluje stabilizovaný zdroj laseru. Je-li nainstalován dílčí modul, je tato ikona označena jako Měřič výkonu nebo Viditelné světlo. Konfigurace nástroje: nastavení konfigurace reflektometru Mini-OTDR. Nástroj pro práci se soubory: interní adresářová struktura reflektometru Mini-OTDR nebo přidaného zařízení umožňující kopírování, odstraňování a tisk souborů. OTDR snadno: umožňuje zobrazení zápisu, provedení jednoduchých operací a použití předem uložených nastavení. Test více vláken: měření a definování až čtyř měření a použití všech měření u více vláken. OTDR Assistant: provede uživatele typickým měřením OTDR a poskytne jim rady, které parametry je třeba upravit. OTDR Training: obecné informace pro používání reflektometrů OTDR. Připojení vlákna Vyčistěte konektory (viz níže). Připojte požadovaný rozhraní optického konektoru do optického výstupu. Připojte k tomuto rozhraní vlákno. Zapněte přístroj. Čištění konektorů Vyčistěte konektor tak, že novým suchým vatovým tampónem utřete malým kruhovým pohybem povrch. Zbývající jemné nečistoty vyfoukněte stlačeným vzduchem.

Konfigurace nástroje: nastavení konfigurace reflektometru Mini-OTDR.

2 Události Nereflektivní událost (spojení) Nereflektivní událost (získání) Reflektivní událost (konektor) Hraniční značka Konec zápisu Událost konec skenování Začátek zápisu (nebo podobný inverzní symbol): Událost mimo rozsah Reflektivní (vlevo) a nereflektivní (vpravo) události Přidání události (režim OTDR) Přesuňte značku na správnou pozici. [Události]<Přidat/změnit reflektivní událost> (nebo dle požadavků [Události]<Přidat/změnit nereflektivní událost>). Stiskněte tlačítko, pomocí levé kurzorové klávesy přejděte na značku a stiskněte tlačítko. Pomocí horní kurzorové klávesy vyberte značku úrovně. Pomocí levé a pravé kurzorové klávesy značku úrovně přesuňte. Horní kurzorovou klávesou přejděte na další značku úrovně a nastavte ji. Opakujte tento postup pro další značky úrovně. Stiskněte tlačítko. Zvolte možnost OK a stiskněte tlačítko. Jestliže přidáváte reflektivní událost, vyberte a přesuňte značky úrovně výše uvedeným způsobem (v tomto případě pro vloženou ztrátu). Značky úrovně pro odrazivost (vlevo) a vloženou ztrátu (vpravo) Referenční karta E6000C : E0501 (Květen 2001) Číslo produktu Agilent E Agilent Technologies, *E *

[Události]<Přidat/změnit reflektivní událost> (nebo dle požadavků [Události]<Přidat/změnit nereflektivní událost>).

3 Agilent E6000C Mini-OTDR Referenční karta E6000C Spustit /zastavit Kurzor Vybrat ( ) Nápověda Připojení vlákna a rozhraní konektoru (po vložení modulu) Konektor stejnosměrného proudu Zapnout Klávesové zkratky Vytvoření snímku obrazovky: podržte stisknuté tlačítko Nápověda po dobu 2 sekund, vyberte možnost Tiskárna (tisk aktuální obrazovky) nebo Soubor (uložení do souboru). Rychlý výběr nabídky: přesuňte kurzor mimo střed místní nabídky. Stisknutím horní kurzorové klávesy dvakrát můžete vybrat nabídku Soubor. Výběr zvýrazněné možnosti nabídky: pravá kurzorová klávesa. Zavření nabídky: levá kurzorová klávesa. Přepínání mezi měřením v reálném čase a průměrovým měřením: podržte stisknuté tlačítko Spustit/zastavit po dobu 2-3 sekund. Klávesové zkratky: připojte klávesnici a stisknutím klávesy <f1> můžete zobrazit nápovědu, stisknutím klávesy <f2> můžete ovládat tlačítko Spustit/zastavit a klávesy,, a slouží jako kurzor. Agilent Technologies

Rychlý výběr nabídky: přesuňte kurzor mimo střed místní nabídky. Stisknutím horní kurzorové klávesy dvakrát můžete vybrat nabídku Soubor. Výběr zvýrazněné možnosti nabídky: pravá kurzorová klávesa.

4 Režim OTDR Spuštění měření [Nastavení] Přejděte kurzorem na parametry a stiskněte tlačítko. Vyberte nová nastavení. Chcete-li vybrat automatické nastavení, přejděte kurzorem na možnost Automatické a stiskněte tlačítko. Pomocí dolní kurzorové klávesy přejděte na možnost OK a stiskněte tlačítko. [Zobrazit]<Automatické skenování> (Zapnuto) Připojte vlákno a stiskněte tlačítko Spustit/zastavit. Otevření zápisu [Soubor]<Otevřít> Pomocí horní či dolní kurzorové klávesy přejděte na správný soubor a stiskněte tlačítko. Hledání událostí [Nastavení] Vyberte hodnoty pro možnosti FrontC mezní práh, Reflektivní mezní práh a Nereflektivní mezní práh a vyberte možnost OK. [Analýza]<Skenování zápisu> Spuštění testu překročení hodnot [Nastavení] Pomocí možnosti > přejděte na stránku Parametry překročení hodnot. Upravte nastavení požadovaným způsobem a vyberte možnost OK. Spusťte nebo otevřete zápis (viz výše). [Analýza]<Test překročení hodnot> Pokud test neprojde, vyberte možnost Podrobnosti. Tisk zápisu Pomocí kabelu Centronics připojte k reflektometru Mini-OTDR tiskárnu. Zvolte nastavení tiskárny (viz část Nastavení tisku (stránka Nastavení tiskárny)). [Soubor]<Tisk> Uložení zápisu nebo šablony [Soubor]<Uložit jako> Přejděte na možnost Nový název a stiskněte tlačítko. Pomocí klávesnice na obrazovce zadejte název. Jestliže ukládáte šablonu, zadejte příponu souboru TPL. Vyberte možnost OK a poté možnost Uložit. Přidání popisků s informacemi o zápisu [Soubor]<Informace o zápisu> Pomocí horní kurzorové klávesy přejděte do jednotlivých polí pro úpravy a stiskněte tlačítko. Pomocí klávesnice na obrazovce zadejte název a vyberte možnost OK. Po zadání všech popisků vyberte možnost OK.

[Zobrazit]<Automatické skenování> (Zapnuto) Připojte vlákno a stiskněte tlačítko Spustit/zastavit.

5 Režim zdroje Použití dílčího modulu Měřič výkonu Vypněte reflektometr Mini-OTDR a vložte modul. Vložte do modulu dílčí modul měřiče výkonu E6006A. Připojte k modulu konektor. Použijte jej pro připojení vlákna. Připojte druhý konec vlákna ke zdroji. Zapněte reflektometr Mini-OTDR a vyberte možnost [Měřič výkonu]. Měření vložené ztráty Vložte dílčí modul měřiče výkonu (viz výše). Přejděte na možnost Modulace a opakovaně stiskněte tlačítko, dokud se ve zdrojovém okně nezobrazí položka CW (Continual Wave). Přejděte na možnost λ (r-h diagram) a opakovaně stiskněte tlačítko, dokud se nezobrazí správná vlnová délka. Přejděte na možnost λ (l-h diagram) a opakovaně stiskněte tlačítko, dokud se nezobrazí vlnová délka zdroje. Spojte modul a dílčí modul měřiče výkonu vláknem. Přejděte na možnost Zapnuto/vypnuto a stiskněte tlačítko. Přejděte na možnost dbm/w a opakovaně stiskněte tlačítko, dokud se nezobrazí položka db. Počkejte, až měření skončí, a stiskněte tlačítko Zobr/Ref. Výběrem možnosti Zapnuto/vypnuto zdroj vypněte. Použití dílčího modulu detektoru vizuálních vad Vypněte reflektometr Mini-OTDR a vložte modul. Vložte do modulu dílčí modul detektoru vizuálních vad E6007A. Připojte k modulu konektor a poté připojte vlákno. Zapněte reflektometr Mini-OTDR a vyberte možnost [Viditelné světlo]. Zvolte možnost Modulace a proveďte požadované změny. Vyberte možnost Zapnuto/vypnuto. Zkontrolujte vlákno připojené k dílčímu modulu. Červené světlo označuje, kde jsou v plášti vady.

Měření vložené ztráty Vložte dílčí modul měřiče výkonu (viz výše). Přejděte na možnost Modulace a opakovaně stiskněte tlačítko, dokud se ve zdrojovém okně nezobrazí položka CW (Continual Wave).

6 Další režimy reflektometru Mini-OTDR Test poškození vlákna (režim vyhledávače poškození vlákna) Vyberte parametry (Index lomu, Vlnová délka, Mezní hodnota) a požadovaným způsobem je upravte. Připojte vlákno a stiskněte tlačítko Spustit/zastavit. Počkejte, až uplyne doba průměrování, nebo znovu stiskněte tlačítko Spustit/zastavit. Test více vláken (režim testu více vláken) Pomocí možnosti >přejděte na stránku Parametry měření. Přejděte do pole pro úpravy Měření a stiskněte tlačítko. Vyberte zápis nebo šablonu obsahující požadovaná nastavení. Stiskněte tlačítko [Spustit]. Připojte první vlákno a vyberte možnost OK. Počkejte, až uplyne doba průměrování, nebo stiskněte tlačítko Spustit/zastavit. Připojte další vlákno a vyberte možnost OK. Opakujte tento postup, dokud nebudou změřena všechna vlákna. Kopírování souboru z diskety (režim Nástroje pro práci se soubory) Vložte disketu obsahující požadovaný soubor. [Zařízení]<Disketa> Přejděte na požadovaný soubor a stiskněte tlačítko. Vyberte soubor a poté možnost Kopírovat. Vyberte možnost [Zařízení]<Interní> a poté možnost OK. Režim konfigurace nástroje Přidání loga (stránka Obecné parametry) Zkopírujte logo (jako soubor ve formátu PCX) do reflektometru Mini-OTDR (viz výše). [Logo]<Vybrat> Pomocí dolní kurzorové klávesy přejděte na název loga a stiskněte tlačítko. Vyberte možnost Uložit a poté možnost OK. Připojení k počítači (stránka Nastavení přístroje) Počítač připojte k reflektometru OTDR sériovým kabelem. Vyberte správné nastavení a poté možnosti Uložit a OK. Nastavení úrovně zkušeností uživatele (stránka Obecné parametry) Přejděte na možnost Úroveň zkušeností uživatele. Chcete-li zobrazit v režimu vyhledávače poškození vlákna Pomocníka při poškození vláken (Fiber Break Assistant), vyberte možnost Nízká. Chcete-li Pomocníka při poškození vláken skrýt, vyberte možnost Vysoká. Vyberte možnost Uložit a poté možnost OK. Nastavení tisku (stránka Nastavení tiskárny) Vyberte správné nastavení a poté možnosti Uložit a OK.

Test více vláken (režim testu více vláken) Pomocí možnosti >přejděte na stránku Parametry měření. Přejděte do pole pro úpravy Měření a stiskněte tlačítko.
