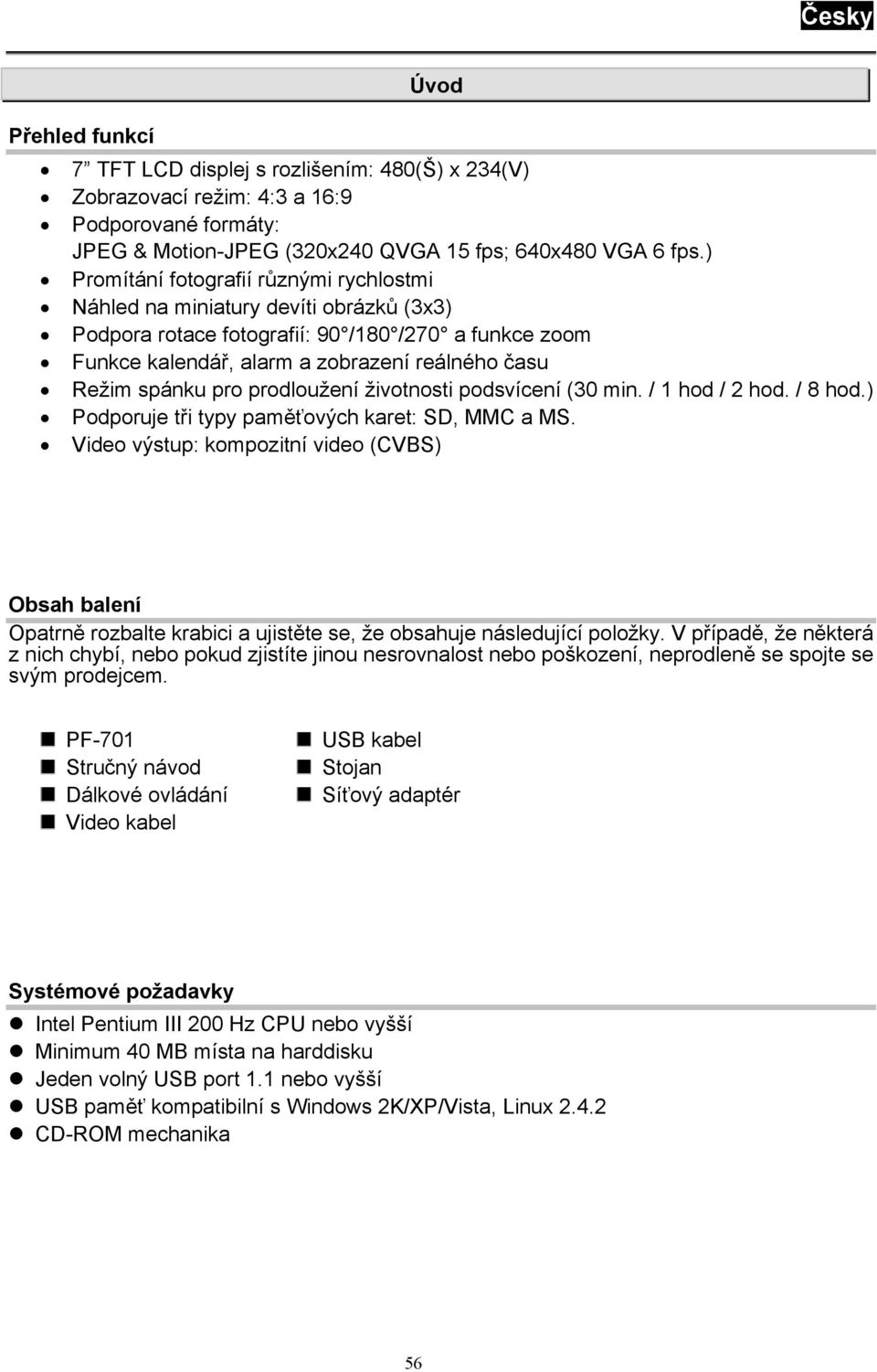

1 Přehled funkcí Úvod 7 TFT LCD displej s rozlišením: 480(Š) x 234(V) Zobrazovací režim: 4:3 a 16:9 Podporované formáty: JPEG & Motion-JPEG (320x240 QVGA 15 fps; 640x480 VGA 6 fps.) Promítání fotografií různými rychlostmi Náhled na miniatury devíti obrázků (3x3) Podpora rotace fotografií: 90 /180 /270 a funkce zoom Funkce kalendář, alarm a zobrazení reálného času Režim spánku pro prodloužení životnosti podsvícení (30 min. / 1 hod / 2 hod. / 8 hod.) Podporuje tři typy paměťových karet: SD, MMC a MS. Video výstup: kompozitní video (CVBS) Obsah balení Opatrně rozbalte krabici a ujistěte se, že obsahuje následující položky. V případě, že některá z nich chybí, nebo pokud zjistíte jinou nesrovnalost nebo poškození, neprodleně se spojte se svým prodejcem. PF-701 Stručný návod Dálkové ovládání Video kabel USB kabel Stojan Síťový adaptér Systémové požadavky Intel Pentium III 200 Hz CPU nebo vyšší Minimum 40 MB místa na harddisku Jeden volný USB port 1.1 nebo vyšší USB paměť kompatibilní s Windows 2K/XP/Vista, Linux CD-ROM mechanika 56

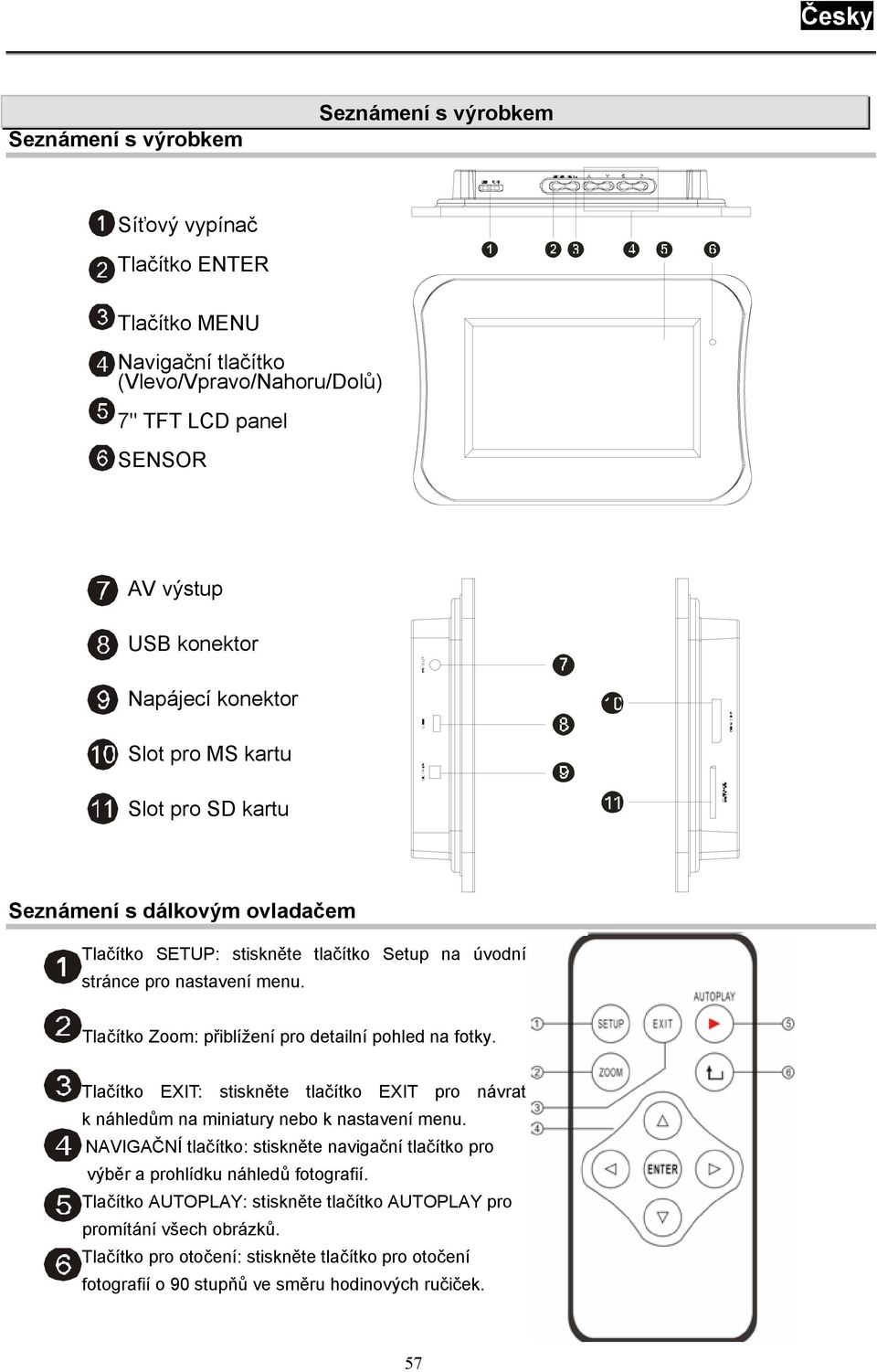

2 Seznámení s výrobkem Seznámení s výrobkem Síťový vypínač Tlačítko ENTER Tlačítko MENU Navigační tlačítko (Vlevo/Vpravo/Nahoru/Dolů) 7" TFT LCD panel SENSOR AV výstup USB konektor Napájecí konektor Slot pro MS kartu Slot pro SD kartu Seznámení s dálkovým ovladačem Tlačítko SETUP: stiskněte tlačítko Setup na úvodní stránce pro nastavení menu. Tlačítko Zoom: přiblížení pro detailní pohled na fotky. Tlačítko EXIT: stiskněte tlačítko EXIT pro návrat k náhledům na miniatury nebo k nastavení menu. NAVIGAČNÍ tlačítko: stiskněte navigační tlačítko pro výběr a prohlídku náhledů fotografií. Tlačítko AUTOPLAY: stiskněte tlačítko AUTOPLAY pro promítání všech obrázků. Tlačítko pro otočení: stiskněte tlačítko pro otočení fotografií o 90 stupňů ve směru hodinových ručiček. 57

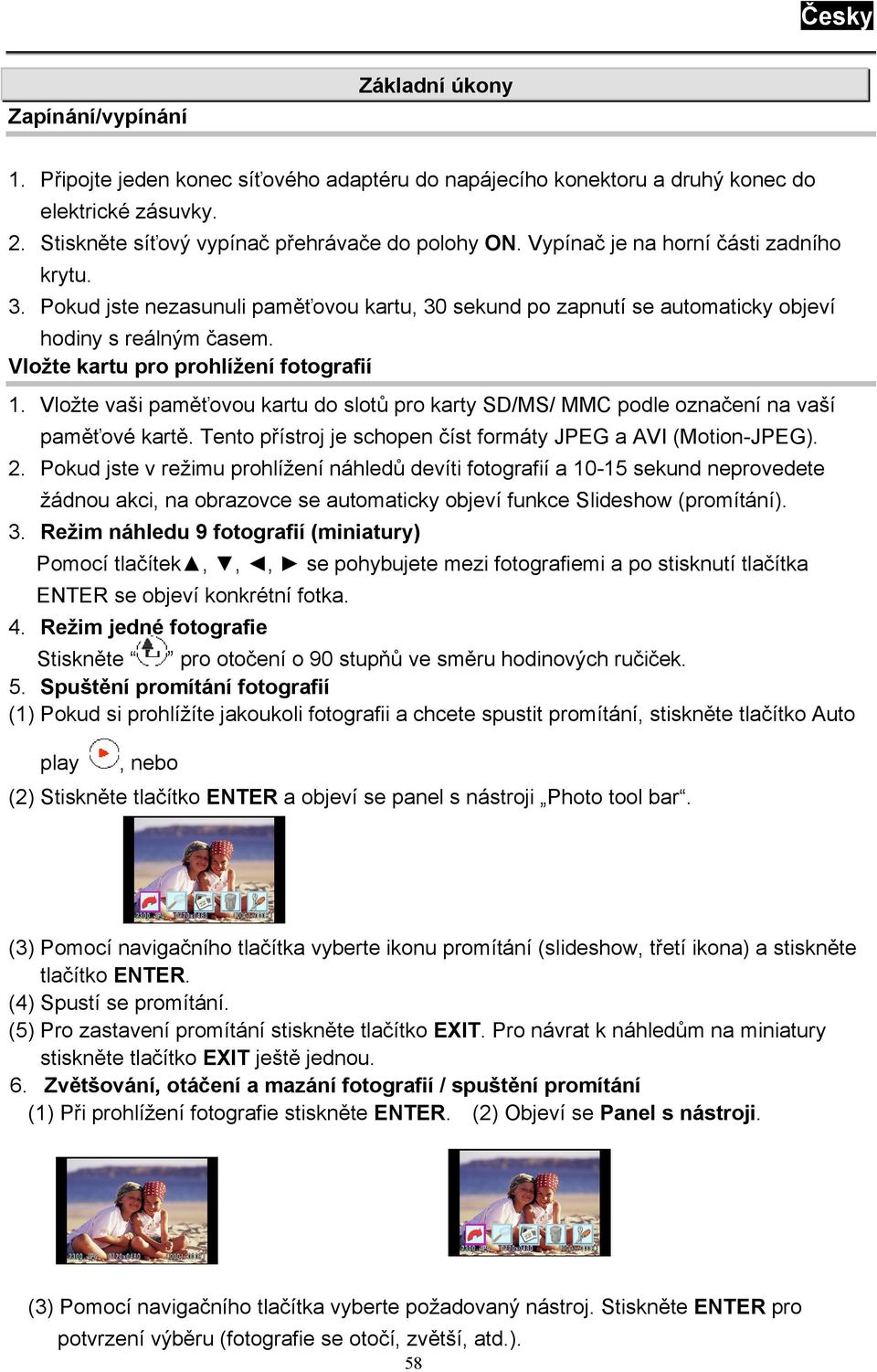

3 Zapínání/vypínání Základní úkony 1. Připojte jeden konec síťového adaptéru do napájecího konektoru a druhý konec do elektrické zásuvky. 2. Stiskněte síťový vypínač přehrávače do polohy ON. Vypínač je na horní části zadního krytu. 3. Pokud jste nezasunuli paměťovou kartu, 30 sekund po zapnutí se automaticky objeví hodiny s reálným časem. Vložte kartu pro prohlížení fotografií 1. Vložte vaši paměťovou kartu do slotů pro karty SD/MS/ MMC podle označení na vaší paměťové kartě. Tento přístroj je schopen číst formáty JPEG a AVI (Motion-JPEG). 2. Pokud jste v režimu prohlížení náhledů devíti fotografií a sekund neprovedete žádnou akci, na obrazovce se automaticky objeví funkce Slideshow (promítání). 3. Režim náhledu 9 fotografií (miniatury) Pomocí tlačítek,,, se pohybujete mezi fotografiemi a po stisknutí tlačítka ENTER se objeví konkrétní fotka. 4. Režim jedné fotografie Stiskněte pro otočení o 90 stupňů ve směru hodinových ručiček. 5. Spuštění promítání fotografií (1) Pokud si prohlížíte jakoukoli fotografii a chcete spustit promítání, stiskněte tlačítko Auto play, nebo (2) Stiskněte tlačítko ENTER a objeví se panel s nástroji Photo tool bar. (3) Pomocí navigačního tlačítka vyberte ikonu promítání (slideshow, třetí ikona) a stiskněte tlačítko ENTER. (4) Spustí se promítání. (5) Pro zastavení promítání stiskněte tlačítko EXIT. Pro návrat k náhledům na miniatury stiskněte tlačítko EXIT ještě jednou. 6. Zvětšování, otáčení a mazání fotografií / spuštění promítání (1) Při prohlížení fotografie stiskněte ENTER. (2) Objeví se Panel s nástroji. (3) Pomocí navigačního tlačítka vyberte požadovaný nástroj. Stiskněte ENTER pro potvrzení výběru (fotografie se otočí, zvětší, atd.). 58

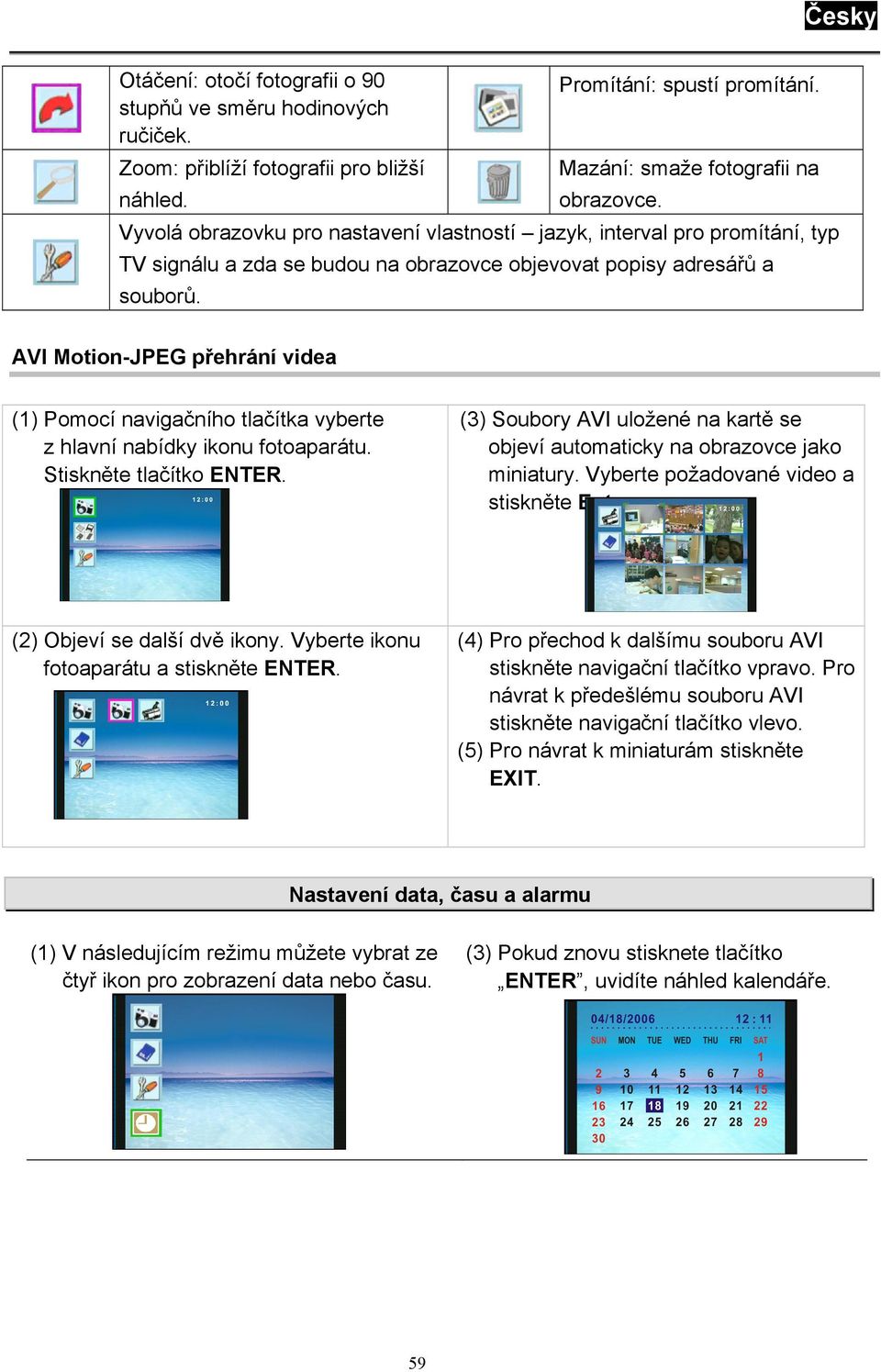

4 Otáčení: otočí fotografii o 90 stupňů ve směru hodinových ručiček. Zoom: přiblíží fotografii pro bližší náhled. Promítání: spustí promítání. Mazání: smaže fotografii na obrazovce. Vyvolá obrazovku pro nastavení vlastností jazyk, interval pro promítání, typ TV signálu a zda se budou na obrazovce objevovat popisy adresářů a souborů. AVI Motion-JPEG přehrání videa (1) Pomocí navigačního tlačítka vyberte z hlavní nabídky ikonu fotoaparátu. Stiskněte tlačítko ENTER. (3) Soubory AVI uložené na kartě se objeví automaticky na obrazovce jako miniatury. Vyberte požadované video a stiskněte Enter. (2) Objeví se další dvě ikony. Vyberte ikonu fotoaparátu a stiskněte ENTER. (4) Pro přechod k dalšímu souboru AVI stiskněte navigační tlačítko vpravo. Pro návrat k předešlému souboru AVI stiskněte navigační tlačítko vlevo. (5) Pro návrat k miniaturám stiskněte EXIT. Nastavení data, času a alarmu (1) V následujícím režimu můžete vybrat ze čtyř ikon pro zobrazení data nebo času. (3) Pokud znovu stisknete tlačítko ENTER, uvidíte náhled kalendáře. 59

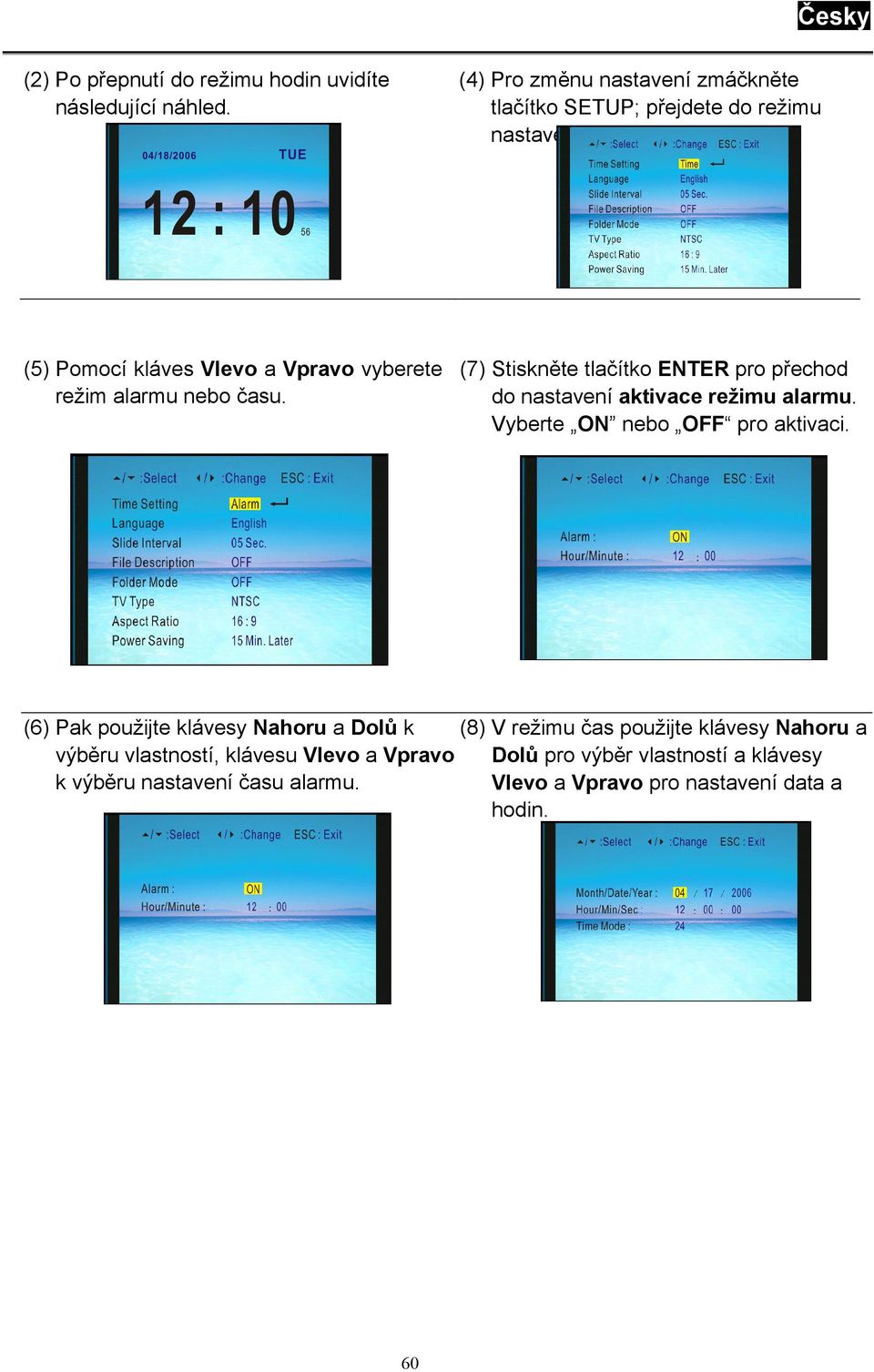

5 (2) Po přepnutí do režimu hodin uvidíte následující náhled. (4) Pro změnu nastavení zmáčkněte tlačítko SETUP; přejdete do režimu nastavení. (5) Pomocí kláves Vlevo a Vpravo vyberete režim alarmu nebo času. (7) Stiskněte tlačítko ENTER pro přechod do nastavení aktivace režimu alarmu. Vyberte ON nebo OFF pro aktivaci. (6) Pak použijte klávesy Nahoru a Dolů k výběru vlastností, klávesu Vlevo a Vpravo k výběru nastavení času alarmu. (8) V režimu čas použijte klávesy Nahoru a Dolů pro výběr vlastností a klávesy Vlevo a Vpravo pro nastavení data a hodin. 60

6 Další nastavení (1) Nastavte zobrazovaný jazyk (výchozí je angličtina). (2) Nastavte časový interval mezi fotografiemi v režimu promítání (3) Folder Mode (Režim adresářů) (4) Ano: jak soubory, tak adresáře jsou viditelné. (5) Ne: Adresáře jsou skryté; viditelné jsou pouze soubory (6) Typ TV: NTSC nebo PAL (7) Poměr stran: 16:9 nebo 4:3 (8) Úsporný režim: 15 min / 30 min / 60 min. Panel bude automaticky vypnut. Prohlížení fotografií a přehrávání filmů AVI v televizi 1. Přehrávání na televizi Než k televizi připojíte jakékoli externí zařízení, přečtěte si její návod. Vypněte přehrávač i TV a vytáhněte je ze zásuvky. Připojte přehrávač k televizi pomocí dodaného video kabelu, jak je uvedeno na nákresu vpravo. Zapněte přehrávač i TV. Na televizi se nyní zobrazí obrazovka přehrávače a lze ji běžně ovládat. Audio Input L R Video Input Y Video Cord Připojte PF-701 přímo k TV Přehrávač nepřipojujte přes VCR, protože obraz by nemusel být zobrazován správně kvůli ochraně proti kopírování. Pokud váš televizor nemá standardní A/V vstup, lze zakoupit video RF modulátor v nejbližší prodejně elektra. 61
