ICH-32(MTK) SOLÁRNÍ BLUETOOTH GPS PŘIJÍMAČ Uživatelská příručka

Transkript

1 ICH-32(MTK) SOLÁRNÍ Uživatelská příručka Upozornění (čtěte před prvním použitím): Global position system (GPS) je vlastněn americkým ministerstvem obrany, které má plnou odpovědnost za jeho přesnost a údržbu. Používáte-li zařízení uvnitř budov, tunelů nebo vedle nějakého velkého objektu, může být signál GPS narušený nebo přerušený. Neznamená to, že je váš přijímač nefunkční. Provozní teplota přijímače se pohybuje mezi -10 C až + 70 C.

2 Pro bezpečnost a životnost Li-ion baterie nenechávejte toto zařízení v přehřátém prostředí déle než dvě hodiny. A. Obsah balení Přijímač Mini Solar Bluetooth GPS (BT2.5MR) 1x Vysokokapacitní dobíjecí Li-ion baterie 1x Manuál 1x Nabíječka pro autozapalovač 1x Cestovní nabíječka (AC adaptér) 1x B. Připojení k PC/PDA B-1. Stiskněte tlačítko power na dvě sekundy, zapnete tak Bluetooth GPS přijímač. B-2. Pro příjem signálu GPS položte přijímač Mini Solar Bluetooth GPS na patřičné místo (tzn. s volným výhledem na oblohu). B-3. Zapněte vaše PC/PDA. B-4. Pomocí Bluetooth manažera najděte na Vašem PC/PDA zařízení Bluetooth. Některé Bluetooth systémy mohou potřebovat Bluetooth passkey (párovací PIN), v takovém případě použijte [0000]. B-5. Připojte přijímač Mini Solar Bluetooth GPS a ujistěte se, že je baud rate (přenosová rychlost) nastavena na 9600 bps (standard). B-6. Pro spolehlivé stanovení 3D pozice a aktualizaci almanachu důrazně doporučujeme vzít přijímač Mini Solar Bluetooth GPS při prvním použití nejméně na 15~20 minut ven (volný výhled na oblohu). 2

3 C. První použití: C-1. Před prvním použitím GPS přijímače plně nabijte baterii, tzn. nejméně po dobu 4 hodin. Nabíjecí kabel připojte k zástrčce vespod a začněte nabíjet; Indikátor Power (baterie): (1) Bliká zelená LED dioda; Slabá baterie/nabíjení (detaily popsány níže) (2) Zelená LED dioda přestane blikat a rozsvítí se, Nabíjení dokončeno (při odpojení kabelu LED dioda zhasne) C-2. zapnutí stiskněte tlačítko power na 1~2 sekundy; Indikátor Bluetooth: (1) Bluetooth vyhledávání uživatele: 3 bliknutí za sekundu (2) Bluetooth připojení uživatele: 1 bliknutí za sekundu Poznámka: Některá PDA potřebují restartovat funkci Bluetooth, potřebujete-li je opakovaně připojit. C-3. Při prvním použití tohoto přijímače důrazně doporučujeme vzít váš Bluetooth GPS přijímač nejméně na 15~20 minut ven (na otevřené nebe), aby se aktualizoval almanach: (1) Červená LED dioda svítí nepřetržitě: Prozkoumávání. (2) Červená LED dioda bliká (1 impuls za 3 sekundy): Pozice nastavena. 3

4 D. Popis software/harware D-1. Popis funkcí zařízení přijímače Mini Solar Bluetooth GPS: 1) 5) 2) 3) 4) 1) Indikátor Bluetooth 2) Indikátor baterie/signálu GPS 3) Tlačítko zapnout/vypnout 4) Konektor na externí anténu 5) Solární panel 4

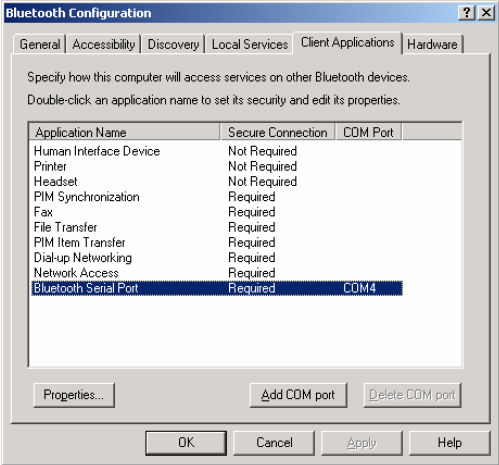

5 D-2. Popis LED displeje Symbol Barva Signalizace Popis Indikátor Bluetooth Indikátor baterie/ signálu GPS (kombinovaná červená/zelená) Blikají 3 impulsy za sek. Hledání Bluetooth uživatele Modrá Bliká 1 impuls za sek. Spojení s uživatelem a komunikace Zelená Bliká ve 3 sek. intervalu Slabá baterie Zelená Bliká ve 2 sek. intervalu Nabíjení Zelená Červená Svítí Svítí nepřetržitě Vyhledávání Červená Bliká 1 impuls za 3sek Nabíjení dokončeno (při odpojení kabelu LED dioda zhasne) pozice Pozice nastavena D-3. Pro zapnutí/vypnutí stiskněte tlačítko power na 1 až 2 sekundy. E. Konfigurace nastavení s připojením k PC E-1. Zvolte si PC s Bluetooth rozhraním nebo si pro počítač pořiďte Bluetooth adaptér. E-2. Zkontrolujte Bluetooth manažera, zda existuje nějaká konfigurace Bluetooth Serial Port Profile jako tato: Poznámka: Tato ukázka je pouze pro vaši představu. Okno může být u různých modelů softwaru Bluetooth manažera různé. 5

6 E-3. Jestliže konfiguraci nelze nalézt, vytvořte Bluetooth serial port sami. Konfigurace by měla být následující: 6

7 Please uncheck the secure connection Prosím odškrtněte zabezpečení připojení Name it as you wish Pojmenujte dle svého přání. E-4. Zapněte váš GPS přijímač. Je-li baterie připravena, budou svítit 2 LED diody: modrá LED dioda bliká 3-krát za sekundu a znamená, že je Bluetooth aktivován a čeká na připojení. Další statická červená LED dioda ukazuje, že je GPS modul spuštěn a vyhledává poziční informace. E-5. Otevřete My Bluetooth places; při prvním použití by se vám zde nemělo nic zobrazit. E-6. Klikněte na [View devices in range] a naleznete [Bluetooth GPS]: 7

8 E-7. Klikněte pravým tlačítkem myši na ikonu a zvolte [Discover Available Services]: E-8. Měli byste nalézt Service SPP slave ; klikněte pravým tlačítkem myši a zvolte [Connect to Bluetooth Serial Port]: E-9. Zobrazí se zpráva: 8

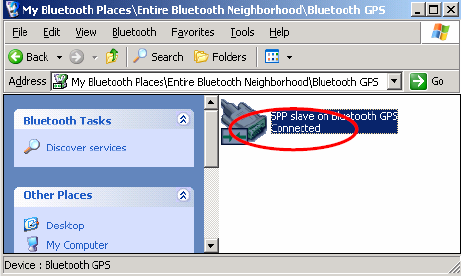

9 E-10. Zpráva o úspěšném připojení: evolve E-11. Vraťte se na přehled služeb Bluetooth, ikona by měla být změněna na [Connected]: F. Konfigurace nastavení s připojením PDA Následující sekce demonstruje, jak přizpůsobit připojení Bluetooth na PDA. U různých PDA modelů se nastavení může lišit. F-1. Zapněte PDA a jeho Bluetooth. F-2. Zapněte GPS přijímač. Je-li baterie připravena, uvidíte 2 LED diody: modrá pro Bluetooth bliká 3-krát za sekundu. To znamená, že je Bluetooth modul aktivován a čeká na připojení. Červená LED dioda pro GPS znamená, že GPS modul je 9

10 aktivován a že vyhledává GPS signál. F-3. Zobrazí se obrazovka, dole klikněte na značku Bluetooth a [Bluetooth Manager]: F-4. Používáte-li Bluetooth GPS poprvé, klikněte vespod na značku Bluetooth: F-5. Až se objeví průvodce připojení Bluetooth, zvolte [Explore a Bluetooth device] a klikněte na [Next]. Na další straně klikněte na okno pro vyhledání zařízení Bluetooth. Váš PDA najde Bluetooth GPS a zobrazí jej v okně. Klikněte na ikonu pro vyhledání: 10

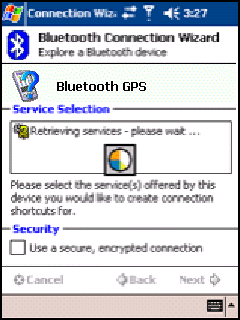

11 F-6. Zpět na [Explore a Bluetooth device]. K přístupu do seznamu služeb Bluetooth GPS klikněte na [Next]. V okně seznamu služeb by se měl objevit [SPP slave], klikněte na něj a pro dokončení vytvoření zástupce klikněte na [Next]. Nezapomeňte odškrtnout okénko zabezpečení připojení. F-7. Zpět na hlavní obrazovku [Bluetooth manager]. Dvakrát klikněte na ikonu pro připojení Bluetooth GPS přijímače. Je-li připojení úspěšné, objeví se vpravo zelené šipky 11

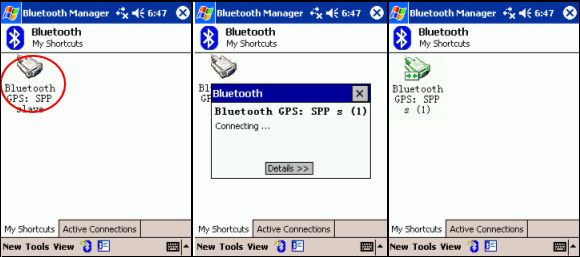

12 FAQ Problém Příčina Řešení Přes rozhraní Bluetooth nelze nalézt zařízení GPS Nelze připojit přes Bluetooth Nelze otevřít COM Port Není signál NMEA (tok dat GPS) Instalovány nesprávné nebo slabé baterie Nesprávná konfigurace Bluetooth manager není správně nakonfigurován nebo je COM port obsazen jiným softwarem (1) Přerušíte-li na několik minut vstup, některá PC/PDA spustí spořič. V takovém případě je rozhraní Bluetooth resetováno.. (2) Špatná baud rate (přenosová rychlost) nebo nastavení COM portu Zkontrolujte, zda je přijímač Solar Bluetooth GPS náležitě nainstalován a zkontrolujte stav baterie (zelená LED dioda bliká nebo nesvítí žádná LED dioda) Pro přeinstalování se podívejte na sekci 5.2., nebo nahlédněte do uživatelského manuálu vašeho PDA pro konfiguraci Zkontrolujte nastavení Bluetooth manažera, zavřete software, který zřejmě využívá COM porty a zkuste to znovu. Nebo ověřte, zda není zapnuta ochrana heslem. (1) Vypněte spořič a zkuste připojit přijímač GPS znovu. (2) Opravte přenosovou rychlost a COM port 12
