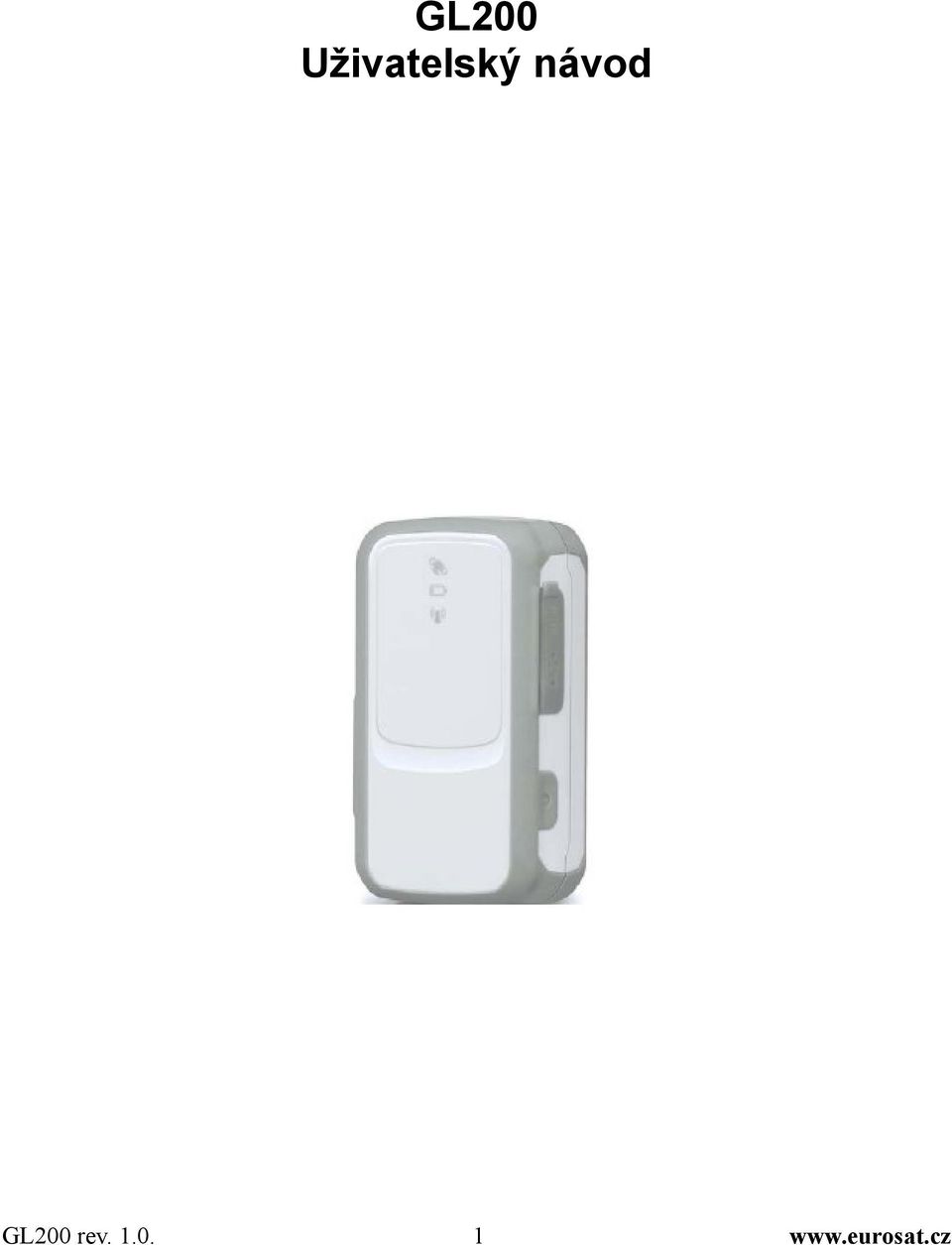

GL200 Uživatelský návod

Transkript

1 GL200 Uživatelský návod GL200 rev

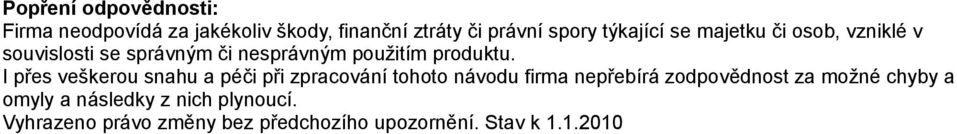

2 Popření odpovědnosti: Firma neodpovídá za jakékoliv škody, finanční ztráty či právní spory týkající se majetku či osob, vzniklé v souvislosti se správným či nesprávným použitím produktu. I přes veškerou snahu a péči při zpracování tohoto návodu firma nepřebírá zodpovědnost za možné chyby a omyly a následky z nich plynoucí. Vyhrazeno právo změny bez předchozího upozornění. Stav k

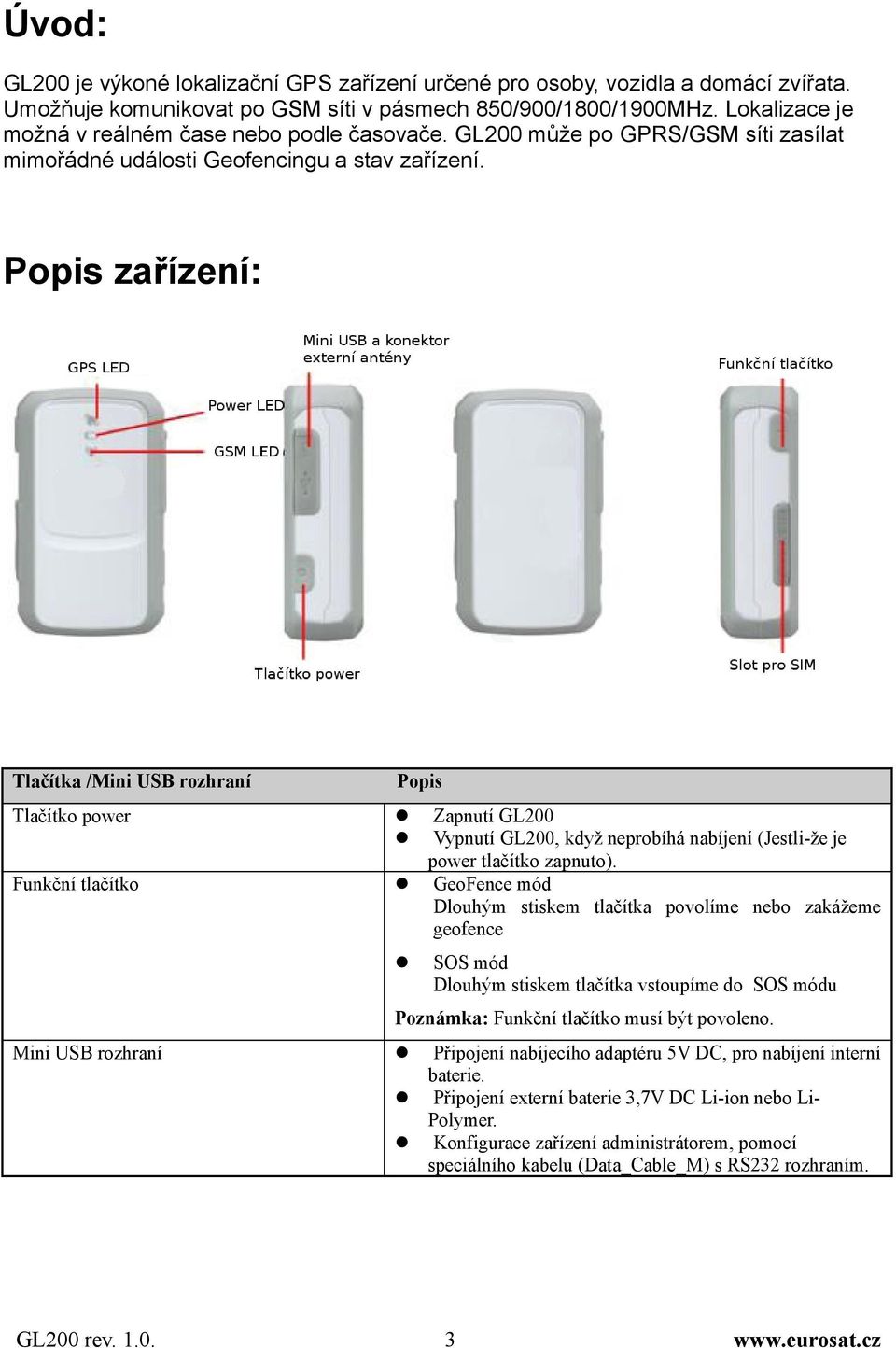

3 Úvod: GL200 je výkoné lokalizační GPS zařízení určené pro osoby, vozidla a domácí zvířata. Umožňuje komunikovat po GSM síti v pásmech 850/900/1800/1900MHz. Lokalizace je možná v reálném čase nebo podle časovače. GL200 může po GPRS/GSM síti zasílat mimořádné události Geofencingu a stav zařízení. Popis zařízení: Tlačítka /Mini USB rozhraní Popis Tlačítko power Zapnutí GL200 Vypnutí GL200, když neprobíhá nabíjení (Jestli-že je power tlačítko zapnuto). Funkční tlačítko GeoFence mód Dlouhým stiskem tlačítka povolíme nebo zakážeme geofence SOS mód Dlouhým stiskem tlačítka vstoupíme do SOS módu Poznámka: Funkční tlačítko musí být povoleno. Mini USB rozhraní Připojení nabíjecího adaptéru 5V DC, pro nabíjení interní baterie. Připojení externí baterie 3,7V DC Li-ion nebo Li- Polymer. Konfigurace zařízení administrátorem, pomocí speciálního kabelu (Data_Cable_M) s RS232 rozhraním. GL200 rev

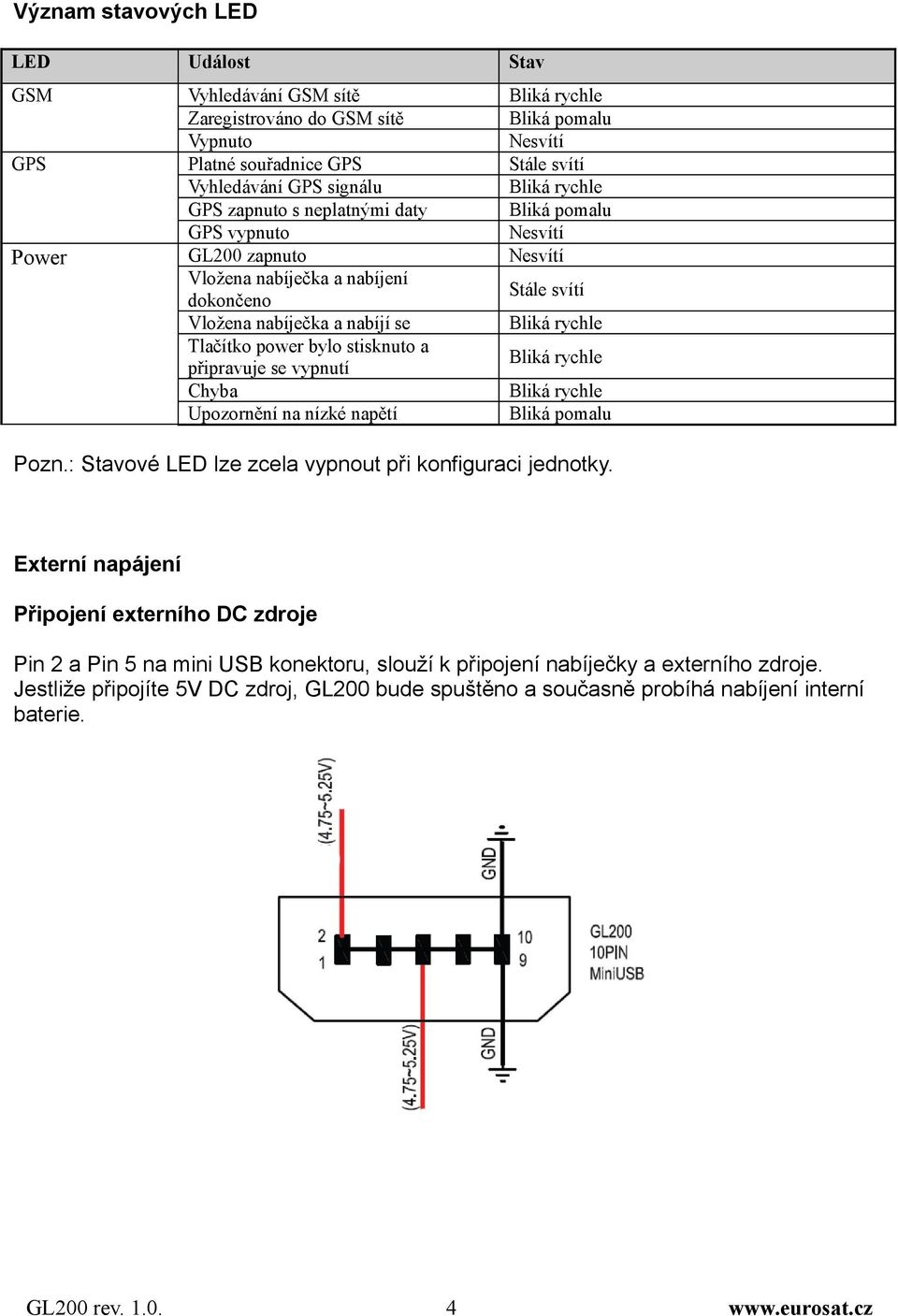

4 Význam stavových LED LED Událost Stav GSM Vyhledávání GSM sítě Bliká rychle Zaregistrováno do GSM sítě Bliká pomalu Vypnuto Nesvítí GPS Platné souřadnice GPS Stále svítí Vyhledávání GPS signálu Bliká rychle GPS zapnuto s neplatnými daty Bliká pomalu GPS vypnuto Nesvítí Power GL200 zapnuto Nesvítí Vložena nabíječka a nabíjení dokončeno Stále svítí Vložena nabíječka a nabíjí se Bliká rychle Tlačítko power bylo stisknuto a připravuje se vypnutí Bliká rychle Chyba Bliká rychle Upozornění na nízké napětí Bliká pomalu Pozn.: Stavové LED lze zcela vypnout při konfiguraci jednotky. Externí napájení Připojení externího DC zdroje Pin 2 a Pin 5 na mini USB konektoru, slouží k připojení nabíječky a externího zdroje. Jestliže připojíte 5V DC zdroj, GL200 bude spuštěno a současně probíhá nabíjení interní baterie. GL200 rev

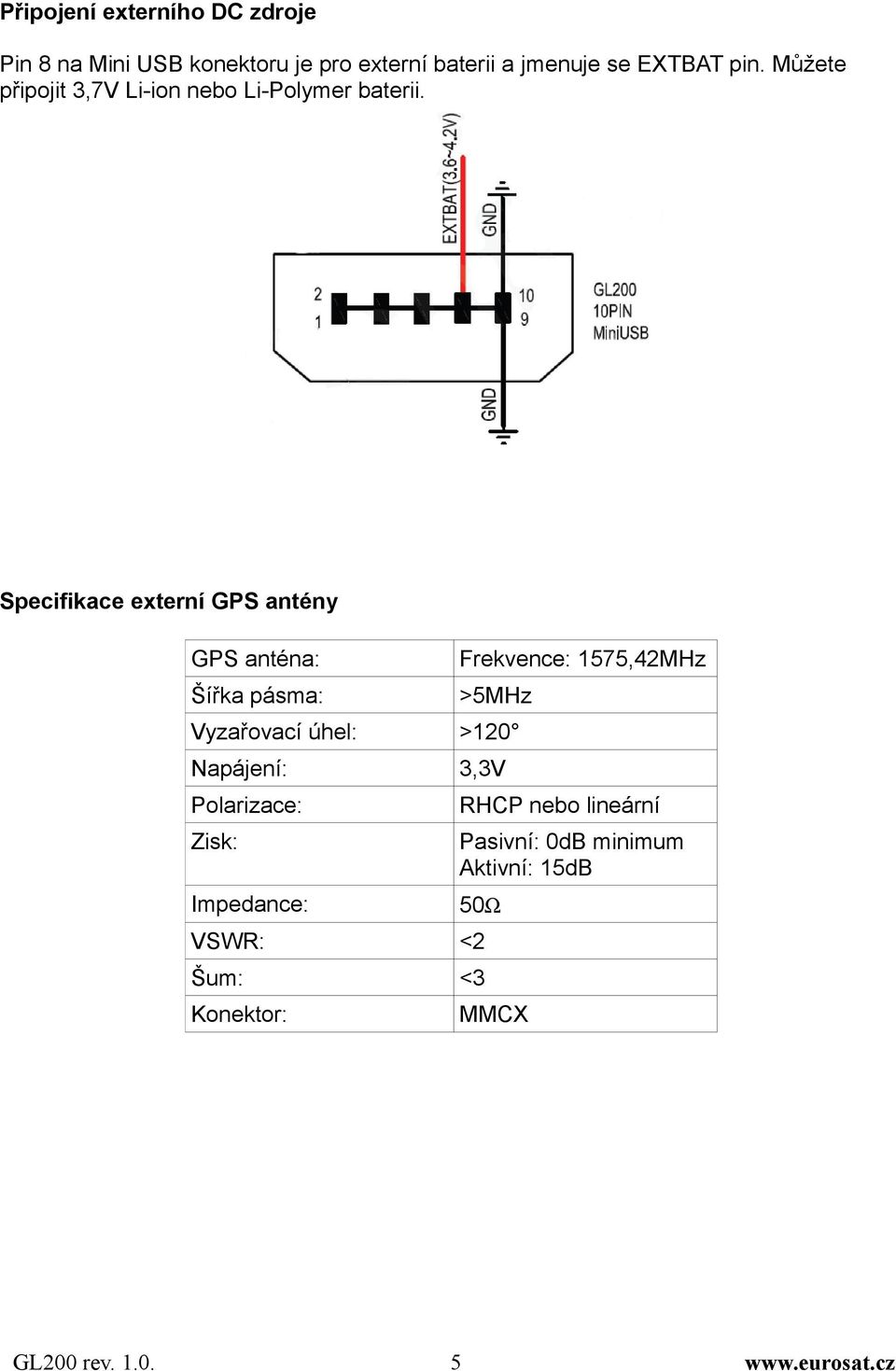

5 Připojení externího DC zdroje Pin 8 na Mini USB konektoru je pro externí baterii a jmenuje se EXTBAT pin. Můžete připojit 3,7V Li-ion nebo Li-Polymer baterii. Specifikace externí GPS antény GPS anténa: Šířka pásma: Frekvence: 1575,42MHz >5MHz Vyzařovací úhel: >120 Napájení: 3,3V Polarizace: Zisk: Impedance: RHCP nebo lineární Pasivní: 0dB minimum Aktivní: 15dB 50Ω VSWR: <2 Šum: <3 Konektor: MMCX GL200 rev

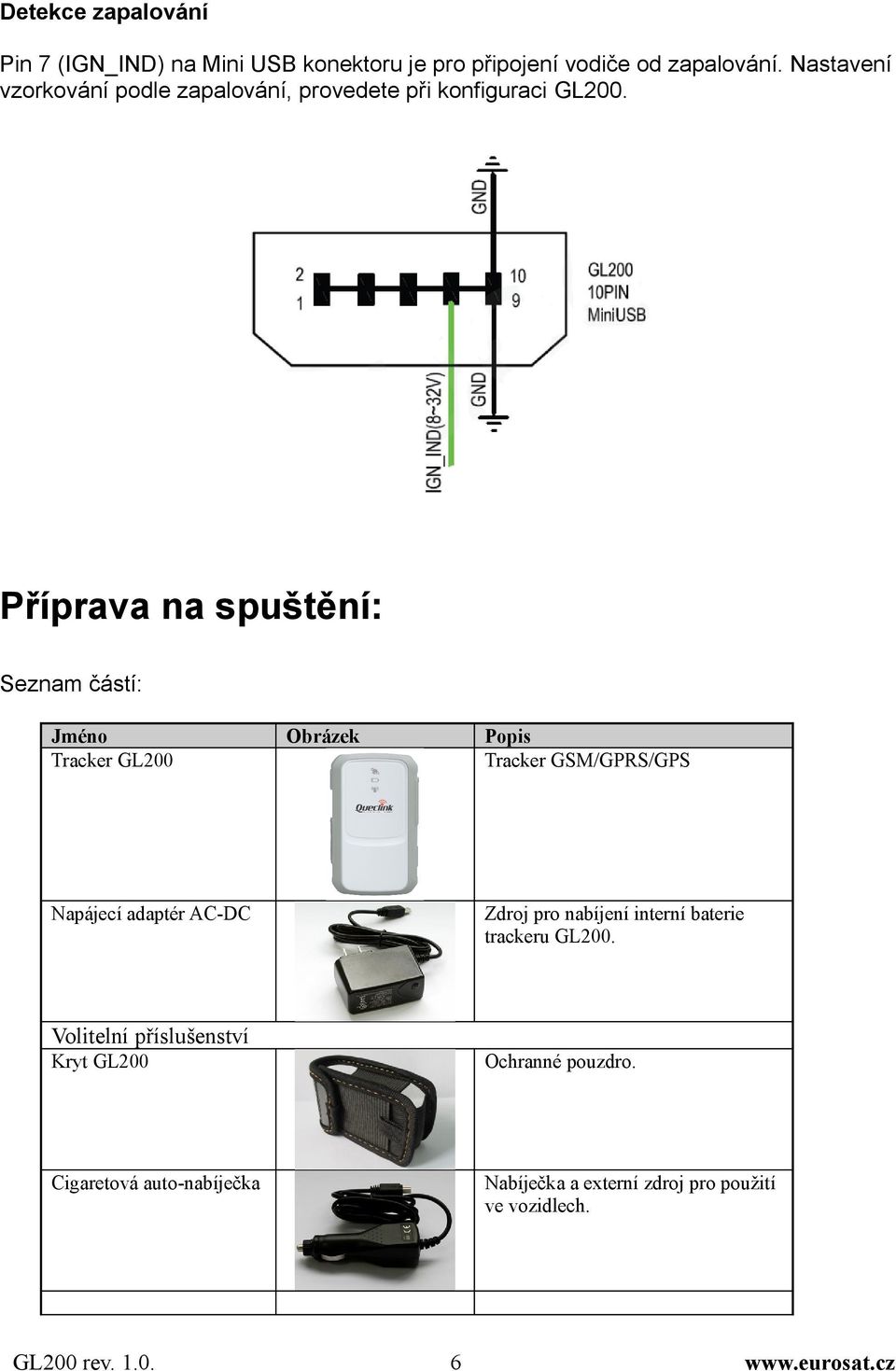

6 Detekce zapalování Pin 7 (IGN_IND) na Mini USB konektoru je pro připojení vodiče od zapalování. Nastavení vzorkování podle zapalování, provedete při konfiguraci GL200. Příprava na spuštění: Seznam částí: Jméno Obrázek Popis Tracker GL200 Tracker GSM/GPRS/GPS Napájecí adaptér AC-DC Zdroj pro nabíjení interní baterie trackeru GL200. Volitelní příslušenství Kryt GL200 Ochranné pouzdro. Cigaretová auto-nabíječka Nabíječka a externí zdroj pro použití ve vozidlech. GL200 rev

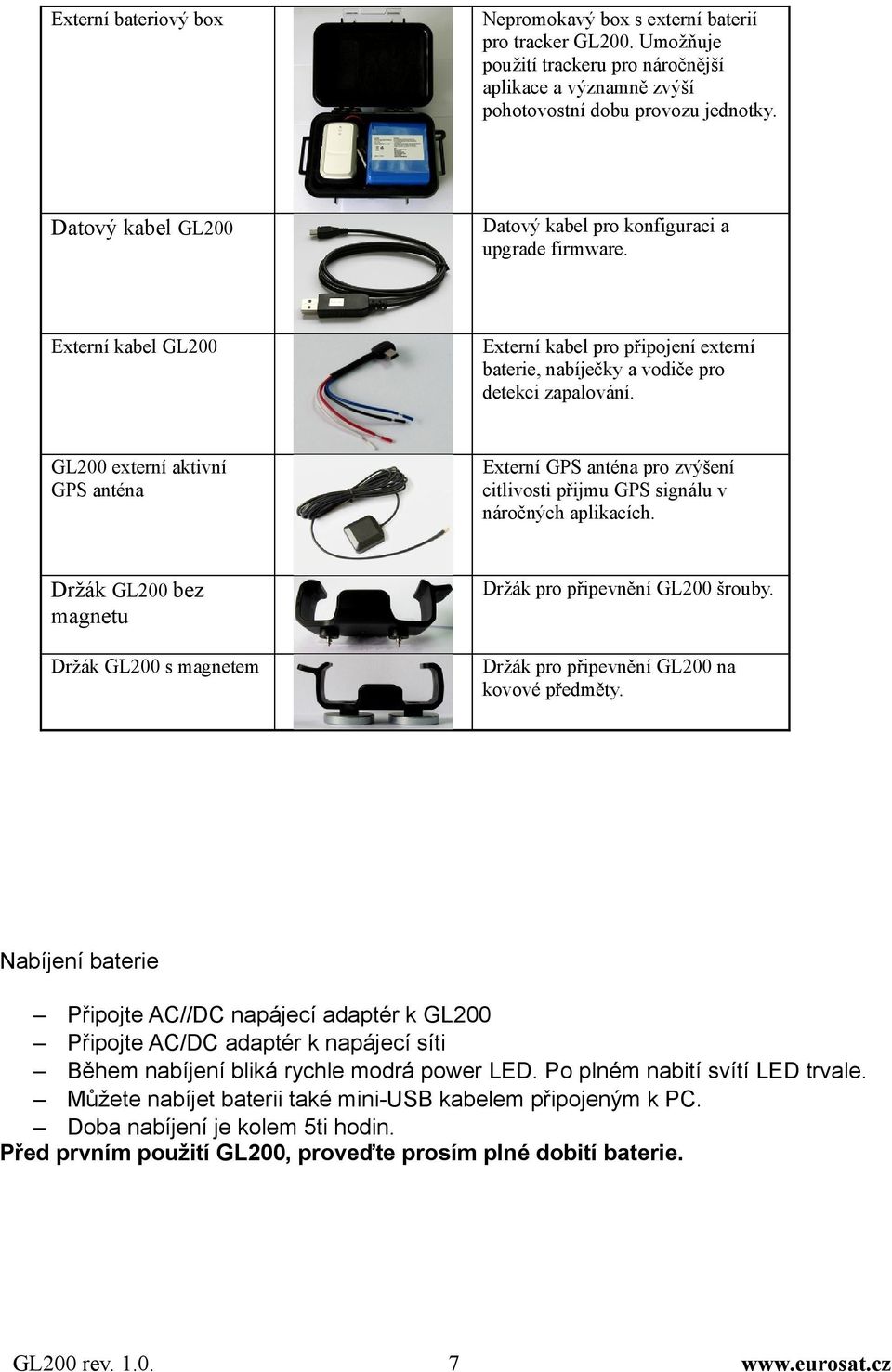

7 Externí bateriový box Nepromokavý box s externí baterií pro tracker GL200. Umožňuje použití trackeru pro náročnější aplikace a významně zvýší pohotovostní dobu provozu jednotky. Datový kabel GL200 Datový kabel pro konfiguraci a upgrade firmware. Externí kabel GL200 Externí kabel pro připojení externí baterie, nabíječky a vodiče pro detekci zapalování. GL200 externí aktivní GPS anténa Externí GPS anténa pro zvýšení citlivosti přijmu GPS signálu v náročných aplikacích. Držák GL200 bez magnetu Držák GL200 s magnetem Držák pro připevnění GL200 šrouby. Držák pro připevnění GL200 na kovové předměty. Nabíjení baterie Připojte AC//DC napájecí adaptér k GL200 Připojte AC/DC adaptér k napájecí síti Během nabíjení bliká rychle modrá power LED. Po plném nabití svítí LED trvale. Můžete nabíjet baterii také mini-usb kabelem připojeným k PC. Doba nabíjení je kolem 5ti hodin. Před prvním použití GL200, proveďte prosím plné dobití baterie. GL200 rev

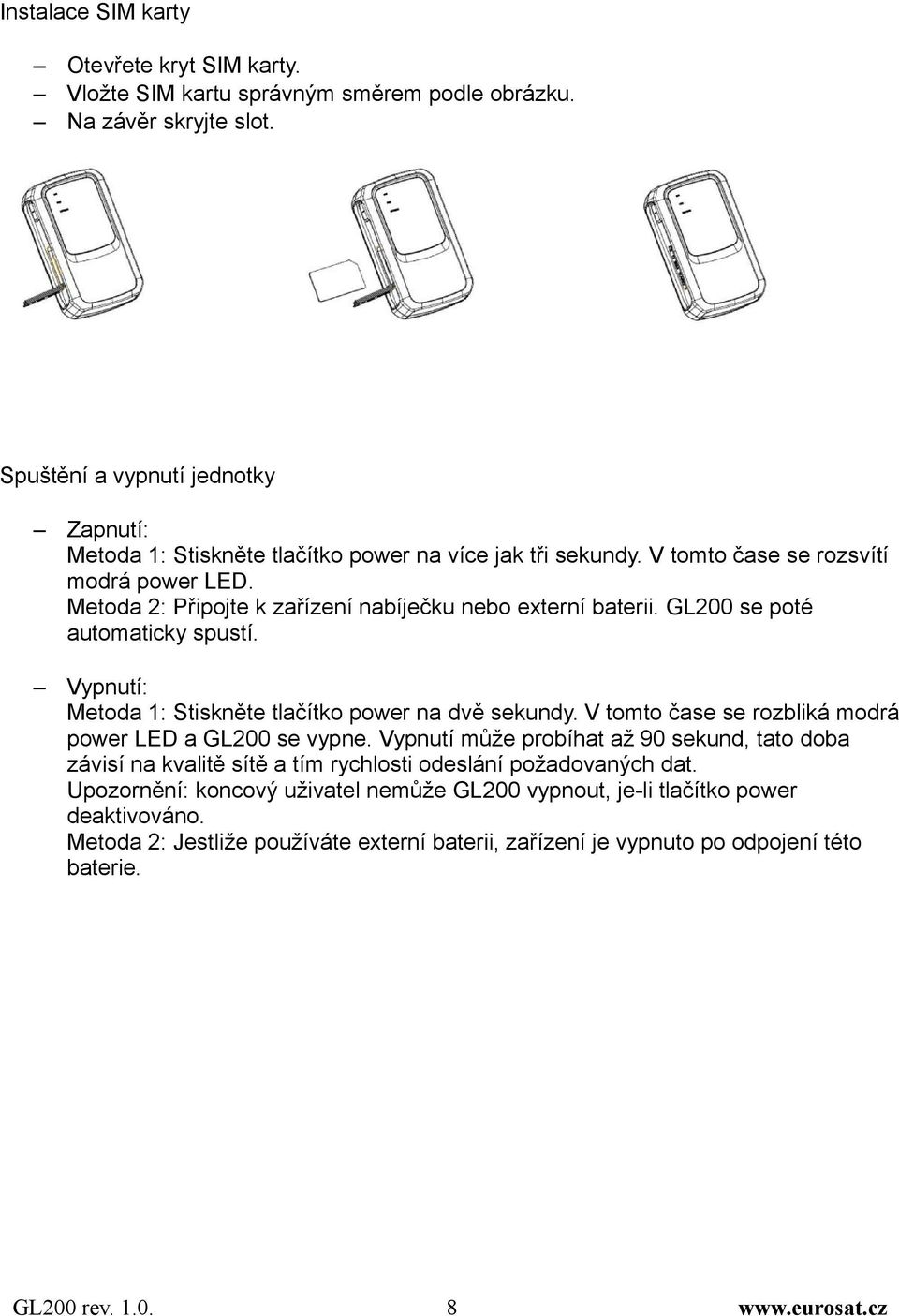

8 Instalace SIM karty Otevřete kryt SIM karty. Vložte SIM kartu správným směrem podle obrázku. Na závěr skryjte slot. Spuštění a vypnutí jednotky Zapnutí: Metoda 1: Stiskněte tlačítko power na více jak tři sekundy. V tomto čase se rozsvítí modrá power LED. Metoda 2: Připojte k zařízení nabíječku nebo externí baterii. GL200 se poté automaticky spustí. Vypnutí: Metoda 1: Stiskněte tlačítko power na dvě sekundy. V tomto čase se rozbliká modrá power LED a GL200 se vypne. Vypnutí může probíhat až 90 sekund, tato doba závisí na kvalitě sítě a tím rychlosti odeslání požadovaných dat. Upozornění: koncový uživatel nemůže GL200 vypnout, je-li tlačítko power deaktivováno. Metoda 2: Jestliže používáte externí baterii, zařízení je vypnuto po odpojení této baterie. GL200 rev

9 Řešení problémů a bezpečnostní informace: Problém Možná závada Oprava Po zapnutí GL200 bliká SIM karta není vložena. Vložte SIM kartu do GL200. modrá GSM LED rychle a stále. Příliš slabý signál, není zaregistrována síť Přesuňte GL200 do lokality s dobrým GSM pokrytím. Zamknut PIN Použijte SIM kartu bez SIM-PIN nebo vložte správný pin do konfigurace GL200. Data se neukládají na SIM karta nepodporuje GPRS Aktivujte GPRS na SIM kartě. server pomocí GPRS sítě. přenosy. Špatné APN. Zjistěte jaké je APN, od provozovatele sítě. Není nastavena IP adresa a port serveru. Zajistěte správné nastavení IP adresy a portu. Nelze vypnout GL200. Tato funkce je zakázána. Odblokujte tlačítko power v konfiguraci. GL200 neodpovídá při konfiguraci pomocí UART datového kabelu. Neplatné informace o poloze. GL200 nelze vypnout, je-li připojena externí baterie nebo nabíječka. GL200 je v úsporném režimu. Nedostatečný signál GPS. Odpojte externí baterii nebo nabíječku a zkuste to znovu. Odpojte datový kabel Data_Cable_M Přesuňte GL200 pod otevřenou oblohu. Lepší GPS signál je, když je strana s indikačními LED směrem k otevřené obloze. Prosím, nerozebírejte jednotku. Zabraňte přehřátí jednotky, vystavování přímému slunečnímu světlu a vlhkému prostředí. Příliš vysoké teploty poškozují jednotku a mohou způsobit i explozi baterie. Nepoužívejte GL200 v letadle nebo v blízkosti lékařských přístrojů. GL200 rev
