1 Příloha NEOSOLAR Uživatelská příručka Důležité! Vždy nejprve připojte baterie. Pro 12V baterie používejte pouze 12V (36 článkové) solární panely. Pro 24V baterie používejte pouze 24V (72 článkové) solární panely. BlueSolar Regulátor nabíjení 12V 24V 20A

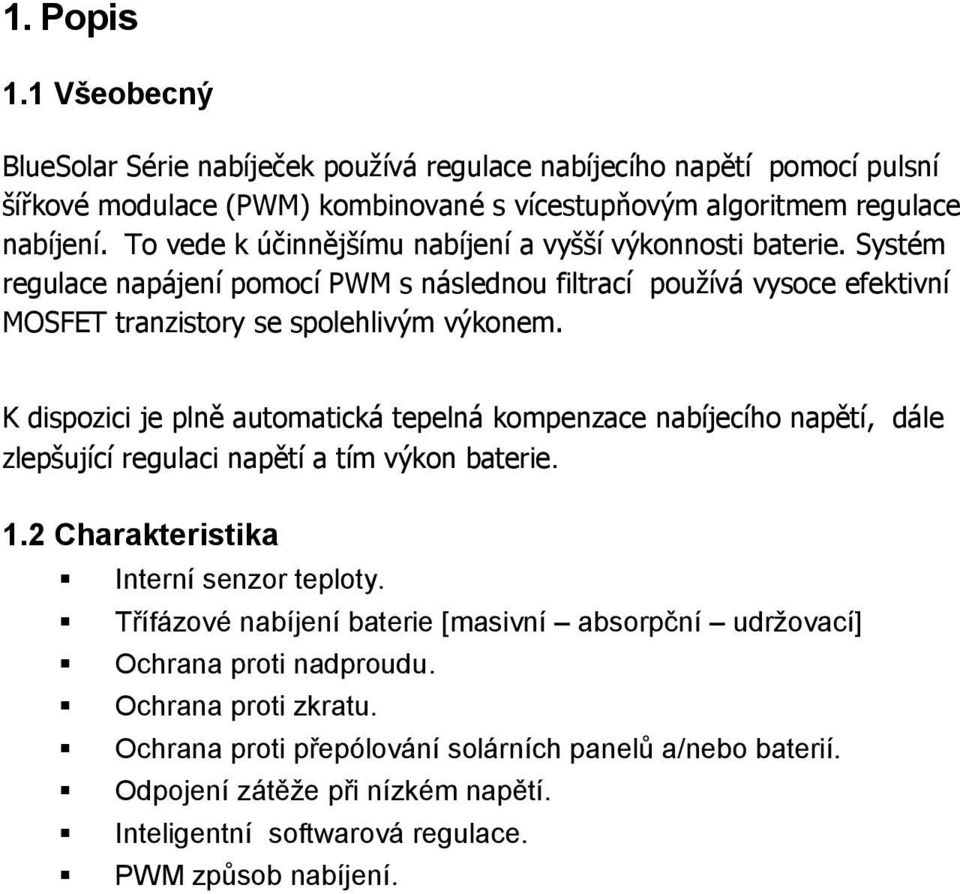

2 1. Popis 1.1 Všeobecný BlueSolar Série nabíječek používá regulace nabíjecího napětí pomocí pulsní šířkové modulace (PWM) kombinované s vícestupňovým algoritmem regulace nabíjení. To vede k účinnějšímu nabíjení a vyšší výkonnosti baterie. Systém regulace napájení pomocí PWM s následnou filtrací používá vysoce efektivní MOSFET tranzistory se spolehlivým výkonem. K dispozici je plně automatická tepelná kompenzace nabíjecího napětí, dále zlepšující regulaci napětí a tím výkon baterie. 1.2 Charakteristika Interní senzor teploty. Třífázové nabíjení baterie [masivní absorpční udržovací] Ochrana proti nadproudu. Ochrana proti zkratu. Ochrana proti přepólování solárních panelů a/nebo baterií. Odpojení zátěže při nízkém napětí. Inteligentní softwarová regulace. PWM způsob nabíjení.

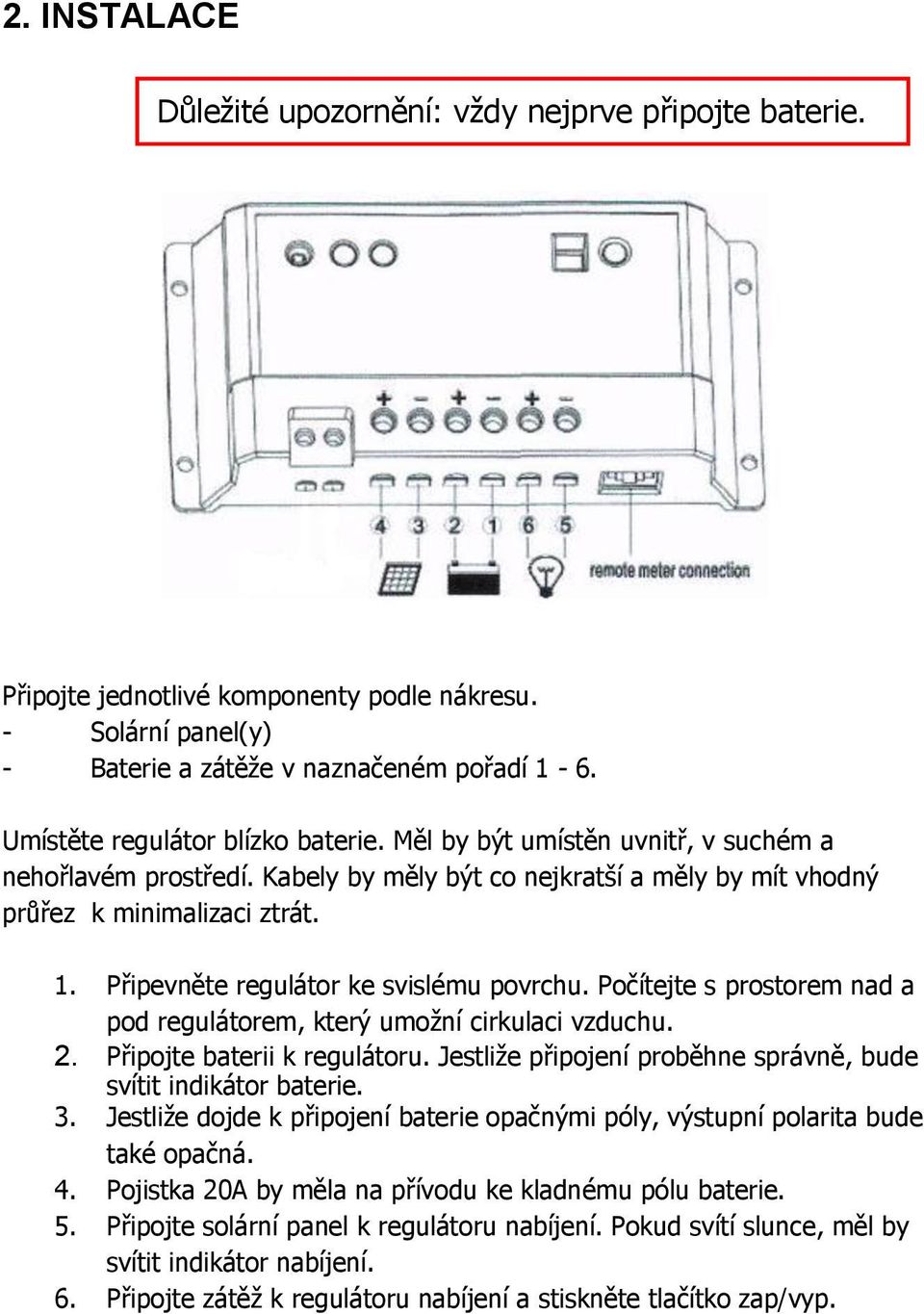

3 2. INSTALACE Důležité upozornění: vždy nejprve připojte baterie. Připojte jednotlivé komponenty podle nákresu. - Solární panel(y) - Baterie a zátěže v naznačeném pořadí 1-6. Umístěte regulátor blízko baterie. Měl by být umístěn uvnitř, v suchém a nehořlavém prostředí. Kabely by měly být co nejkratší a měly by mít vhodný průřez k minimalizaci ztrát. 1. Připevněte regulátor ke svislému povrchu. Počítejte s prostorem nad a pod regulátorem, který umožní cirkulaci vzduchu. 2. Připojte baterii k regulátoru. Jestliže připojení proběhne správně, bude svítit indikátor baterie. 3. Jestliže dojde k připojení baterie opačnými póly, výstupní polarita bude také opačná. 4. Pojistka 20A by měla na přívodu ke kladnému pólu baterie. 5. Připojte solární panel k regulátoru nabíjení. Pokud svítí slunce, měl by svítit indikátor nabíjení. 6. Připojte zátěž k regulátoru nabíjení a stiskněte tlačítko zap/vyp.

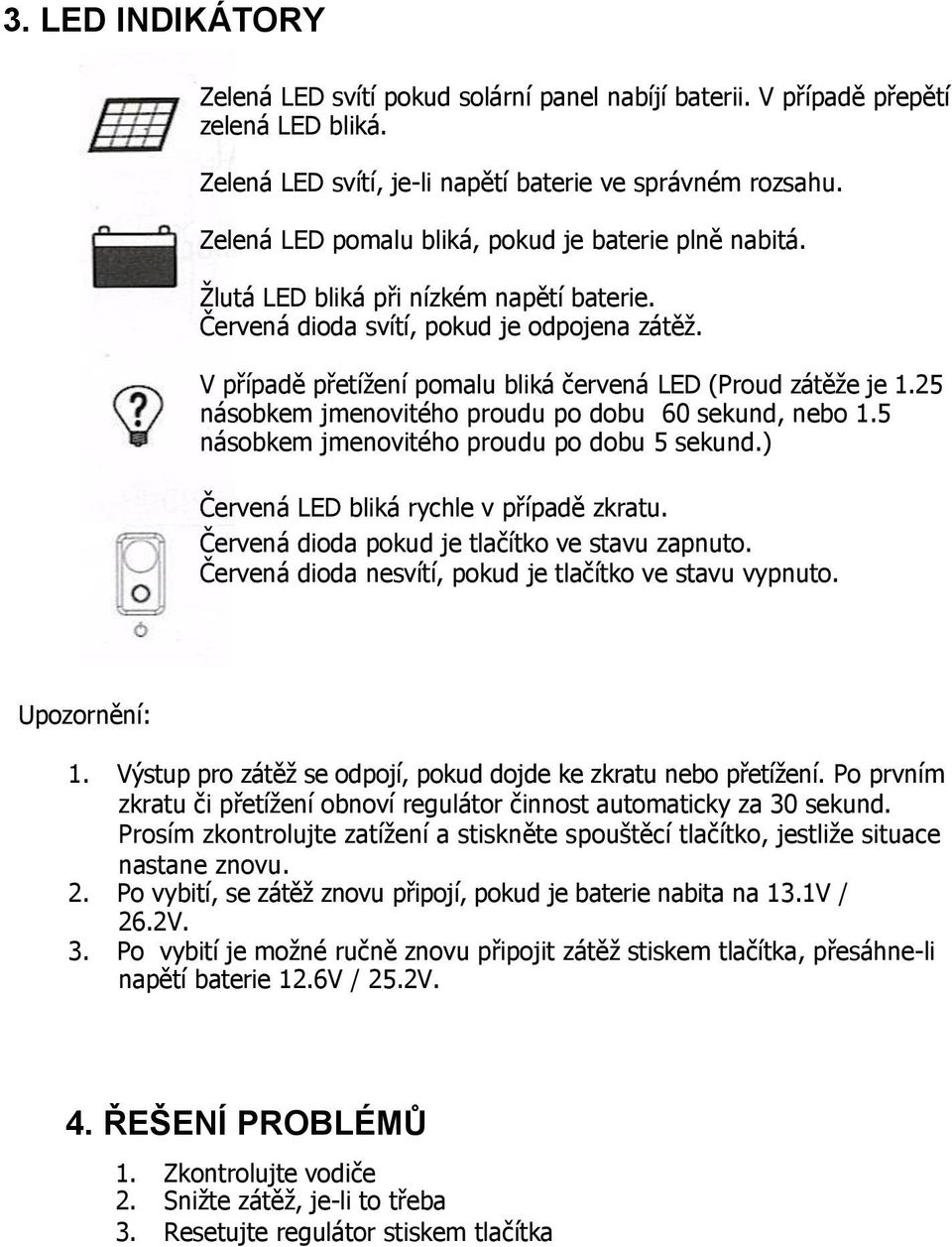

4 3. LED INDIKÁTORY Zelená LED svítí pokud solární panel nabíjí baterii. V případě přepětí zelená LED bliká. Zelená LED svítí, je-li napětí baterie ve správném rozsahu. Zelená LED pomalu bliká, pokud je baterie plně nabitá. Žlutá LED bliká při nízkém napětí baterie. Červená dioda svítí, pokud je odpojena zátěž. V případě přetížení pomalu bliká červená LED (Proud zátěže je 1.25 násobkem jmenovitého proudu po dobu 60 sekund, nebo 1.5 násobkem jmenovitého proudu po dobu 5 sekund.) Červená LED bliká rychle v případě zkratu. Červená dioda pokud je tlačítko ve stavu zapnuto. Červená dioda nesvítí, pokud je tlačítko ve stavu vypnuto. Upozornění: 1. Výstup pro zátěž se odpojí, pokud dojde ke zkratu nebo přetížení. Po prvním zkratu či přetížení obnoví regulátor činnost automaticky za 30 sekund. Prosím zkontrolujte zatížení a stiskněte spouštěcí tlačítko, jestliže situace nastane znovu. 2. Po vybití, se zátěž znovu připojí, pokud je baterie nabita na 13.1V / 26.2V. 3. Po vybití je možné ručně znovu připojit zátěž stiskem tlačítka, přesáhne-li napětí baterie 12.6V / 25.2V. 4. ŘEŠENÍ PROBLÉMŮ 1. Zkontrolujte vodiče 2. Snižte zátěž, je-li to třeba 3. Resetujte regulátor stiskem tlačítka

5 SPECIFIKACE BlueSolar 12/24-20A 12V/20A 24V/20A Napětí baterie Jmenovitý proud nabíjení 12/24V Auto výběr* 20A Doporučená sada solárních panelů 36 čl 72 čl Maximální solární napětí * 28V 55V Ochrana proti přetížení a zkratu Vlastní spotřeba 1.25 krát: 60 sekund 1.5 krát 5 sekund 6mA Typ baterie** SEL Sealed generic GEL generic** FLD Flooded generic Tovární nastavení Absorpční napětí 14.2V/28.4V 14.4V/28.8V 14.6/29.2V Udržovací napětí 13.7V/27.4V 13.7V/27.4V 13.7V/27.4V Odpojení zítěže 11.1V 22.2V Znovupřipojení zátěže 12.6V (manuální) 13.1V (automatické) 25.2V (manuální) 26.2V (automatické) Senzor teploty baterie Ano (Interní senzor) Tepelná kompenzace 10mV/ C 20mV/ C Třída ochrany IP20 Provedení Rozměry koncovky Hmotnost 6mm²/AWG10 180g Rozměry (v x š x h) 76 x 153 x 37 mm Montáž Montáž na svislou zeď Pouze vnitřní Vlhkost Max. 95% Provozní teplota -10 C po +40 C Chlazení Standardy Bezpečnost Elektromagnet. kompatibilita EN EN , EN Přirozené proudění * pro 12V použijte 36-článkové solární panely a pro 24V použijte 72 článkové solární panely ** Tovární nastavení: Gelová Batterie. Ke změně typu baterie použijte dálkový LCD měřicí displej - 7 -

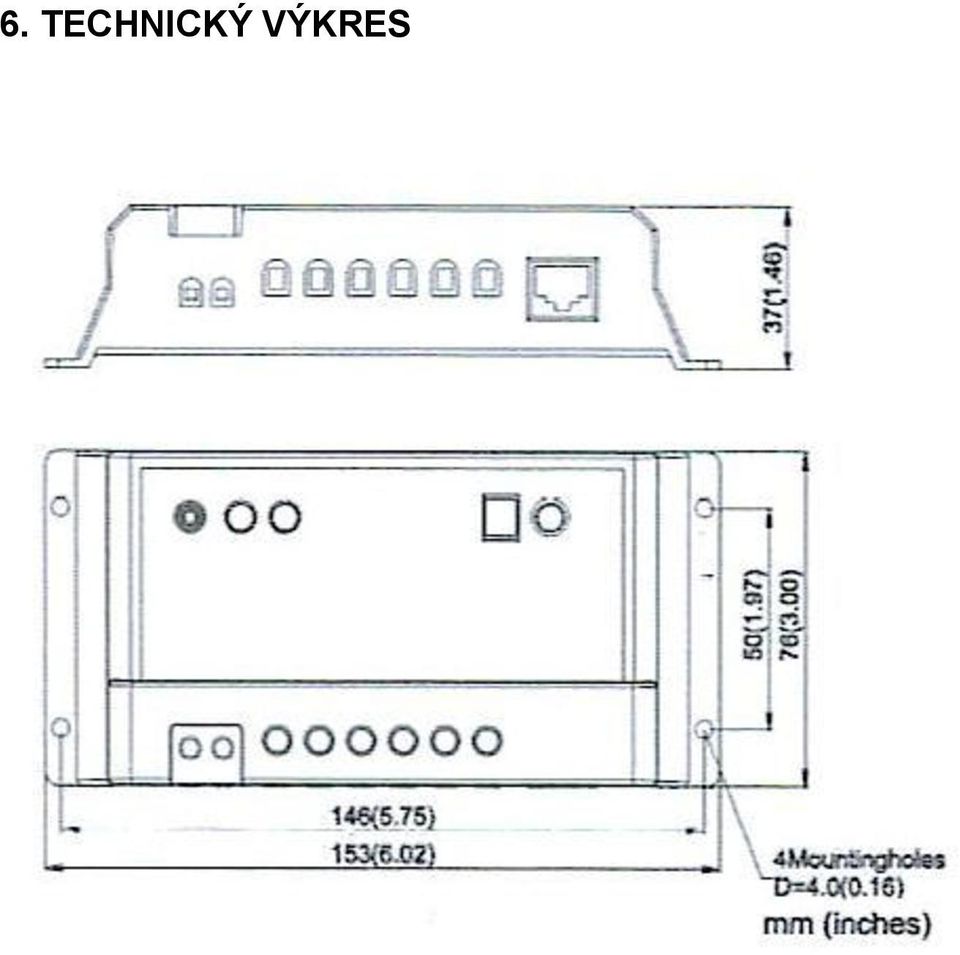

6 6. TECHNICKÝ VÝKRES

7 7. DÁLKOVÝ MĚŘÍCÍ DISPLEJ [VOLITELNÉ PŘÍSLUŠENSTVÍ] Charakteristika LCD display: digitální hodnoty pro všechny parametry systému a symboly stavu systému Nastavení typu baterie. Nastavení Ah baterie. Nastavení tepelné kompenzace. symbol panelu symbol baterie symbol zátěže Indikátor chyb Ikona nastavení Indikátor jednotky Indikátor dat 7.1 Obecný popis Dva LED indikátory nad LCD displejem: - Zelený svítí při nabíjení. - Červený svítí v případě chyby. Podsvícení displeje má dvě úrovně: - Vysoká úroveň do dobu 15 sekund po stisku některého z tlačítek - Nižší úroveň po dobu dalších 15 sekund.

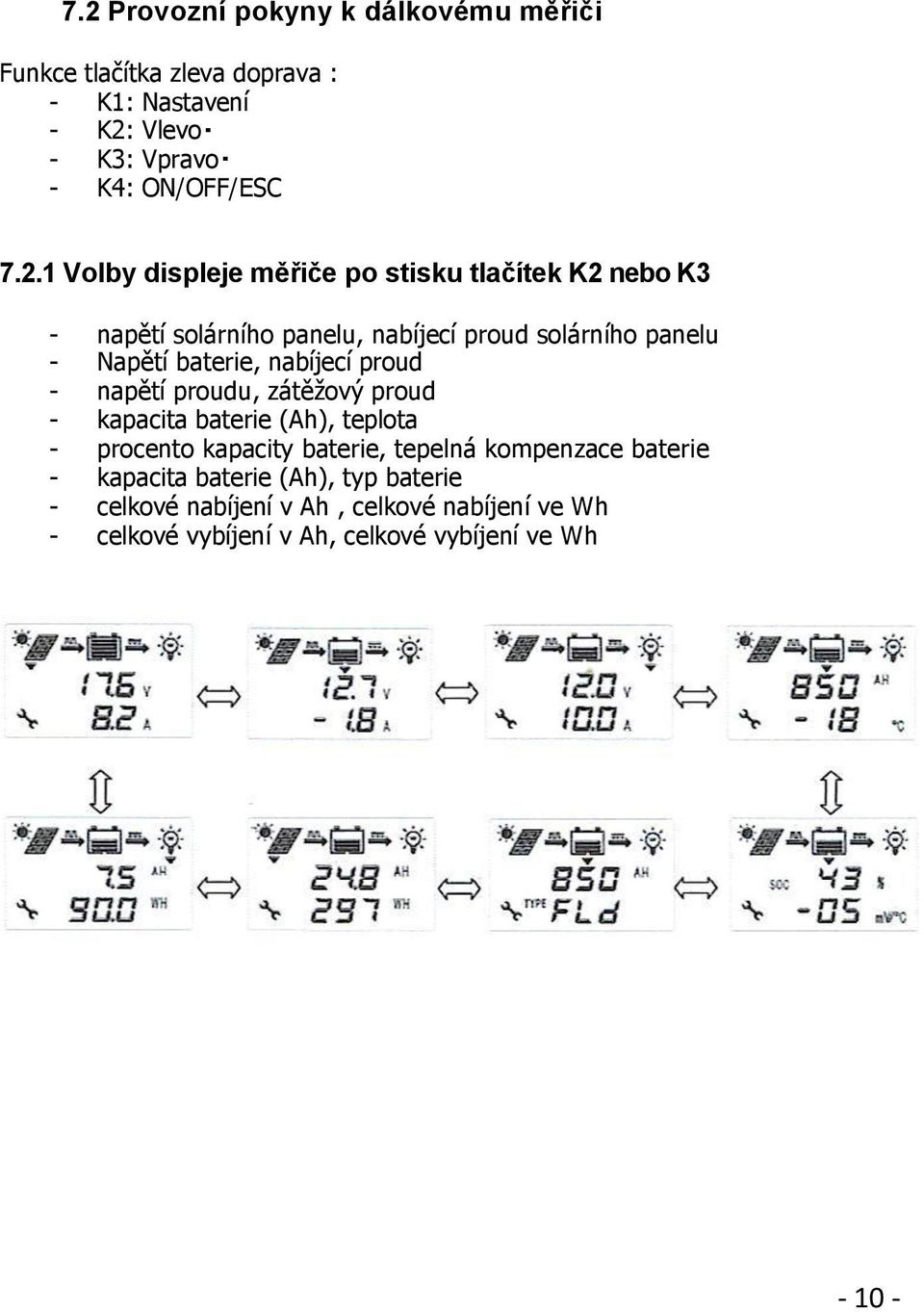

8 7.2 Provozní pokyny k dálkovému měřiči Funkce tlačítka zleva doprava : - K1: Nastavení - K2: Vlevo - K3: Vpravo - K4: ON/OFF/ESC Volby displeje měřiče po stisku tlačítek K2 nebo K3 - napětí solárního panelu, nabíjecí proud solárního panelu - Napětí baterie, nabíjecí proud - napětí proudu, zátěžový proud - kapacita baterie (Ah), teplota - procento kapacity baterie, tepelná kompenzace baterie - kapacita baterie (Ah), typ baterie - celkové nabíjení v Ah, celkové nabíjení ve Wh - celkové vybíjení v Ah, celkové vybíjení ve Wh

9 7.2.2 Nastavení dat: Je možné přizpůsobit tyto parametry: - Kapacita baterie - tepelná kompenzace baterie - typ baterie Postup: - Použijte K2 nebo K3 pro výběr z možností displeje, která data chcete nastavit. - Stiskněte K1 pro nastavení. - Pro změnu dat stiskněte K2 nebo K3. - Pro uložení změněného nastavení stiskněte K1, nebo stiskněte K4 pro návrat k předchozímu nastavení Další informace o nastavitelných parametrech Kapacita baterie: - Rozsah od 10Ah po 900Ah, krok po 10Ah. - Přednastavená hodnota: 200Ah. Tepelná kompenzace baterie: - Rozsah od 0 po 10mV/článek/ C. - Přednastavená hodnota: 5mV/článek/ C. Typ baterie: Je možný výběr ze tří typů: - Sealed generic (SEL), - Flooded generic (FLD), - GEL generic (GEL). Základní přednastavená hodnota je GEL. Odpovídající hodnoty nabíjecího napětí jsou k dispozici v sekci 5. Vyberte prosím nabíjecí napětí, které je nejblíže doporučení výrobce baterie Resetování hodnot úplného nabití/ vybití 1. Použijte tlačítko K2 nebo K3 k výběru obrazovky úplně nabito nebo úplně vybito. 2. Stiskněte K1 pro nastavení. 3. Stiskněte K4 pro vynulování.

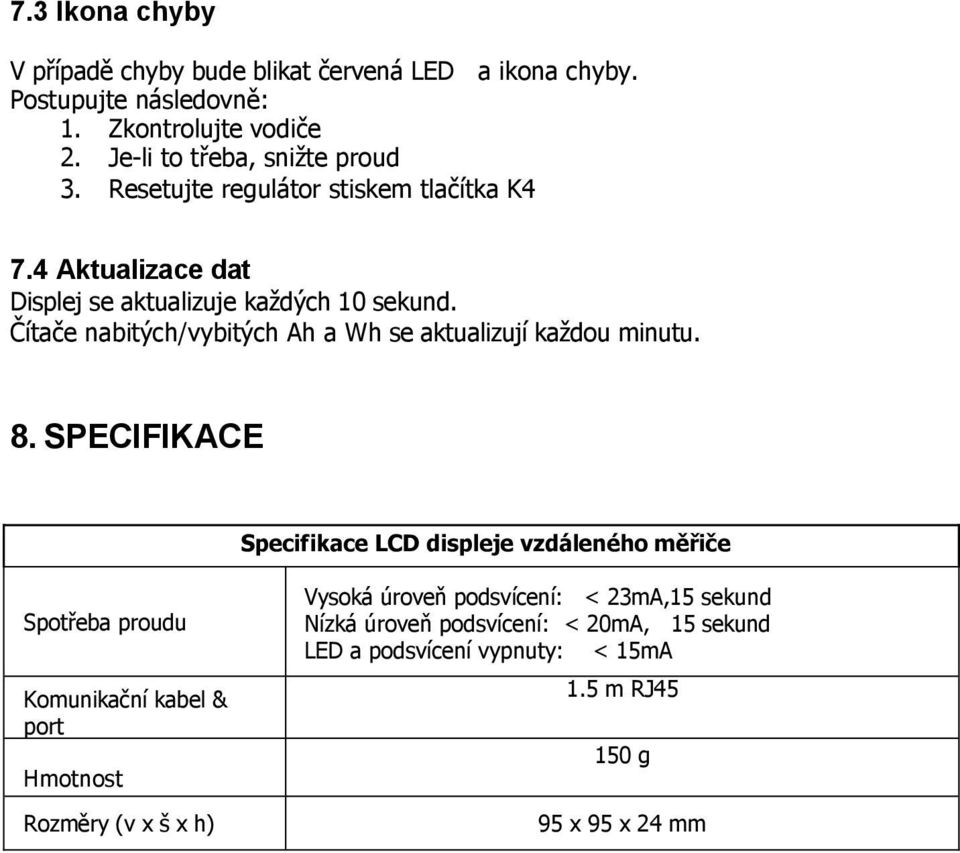

10 7.3 Ikona chyby V případě chyby bude blikat červená LED a ikona chyby. Postupujte následovně: 1. Zkontrolujte vodiče 2. Je-li to třeba, snižte proud 3. Resetujte regulátor stiskem tlačítka K4 7.4 Aktualizace dat Displej se aktualizuje každých 10 sekund. Čítače nabitých/vybitých Ah a Wh se aktualizují každou minutu. 8. SPECIFIKACE Specifikace LCD displeje vzdáleného měřiče Spotřeba proudu Komunikační kabel & port Hmotnost Rozměry (v x š x h) Vysoká úroveň podsvícení: < 23mA,15 sekund Nízká úroveň podsvícení: < 20mA, 15 sekund LED a podsvícení vypnuty: < 15mA 1.5 m RJ g 95 x 95 x 24 mm

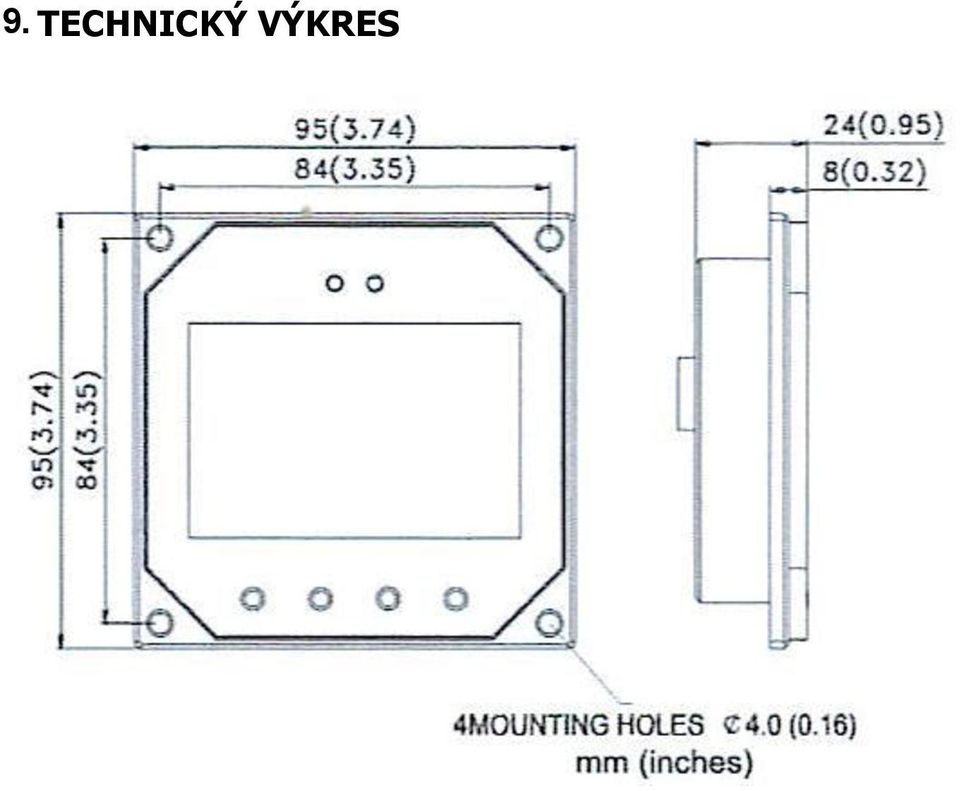

11 9. TECHNICKÝ VÝKRES

12 NEOSOLAR Distributor: Sériové číslo: Neosolar, spol. s r.o. Stavbařů 41, Jihlava IČO: DIČ: CZ info@neosolar.cz Překlad tohoto návodu zajistila společnost Neosolar, spol. s r.o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Neosolar, spol. s r.o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Neosolar, spol. s r.o..
