1 Řada P-660HN Bezdrátový router N /modem ADSL2+ Firmware v3.70 Vydání 2, 12/2008 Výchozí nastavení: IP adresa: Uživatelské heslo: user Administrátorské heslo: 1234 Příručka k rychlé instalaci Copyright Všechna práva vyhrazena.

168.1.1 Uživatelské heslo: user Administrátorské heslo: 1234

2 Obsah Úvodní informace...1 Příklad zapojení... 1 Než začnete...1 Hardwarové zapojení...2 Nastavení Internetu / bezdrátové sítě...5 Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

..5 Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu http://www.

3 Úvodní informace Přístroje řady P-660HN jsou výkonné routery, které navíc umožňují vysokorychlostní přístup k Internetu (ADSL2+), obsahují vestavěný switch, firewall a podporují vysokorychlostní bezdrátovou síť. Příklad zapojení Počítač se může k přístroji P-660HN připojit pomocí kabelu Ethernet (a) nebo bezdrátově (b). K Internetu se přístroj P-660HN připojuje telefonním kabelem (DSL) (c). Než začnete Před začátkem instalace zkontrolujte, zda máte k dispozici přístupové údaje k Internetu a správnou verzi prohlížeče. Přístup k Internetu: informace o účtu, které vám sdělil poskytovatel připojení (např. uživatelské jméno a heslo). Prohlížeč Internet Explorer 6.0 nebo pozdější nebo Netscape Navigator 7.0 nebo pozdější se zapnutou podporou JavaScriptu. Podrobnější informace o všech konfiguracích naleznete v Uživatelské příručce. Příručku naleznete na CD disku: po založení CD disku by se mělo objevit automatické okno, kde zvolte uživatelskou příručku. Jestliže se automatické okno neobjeví, otevřete Průzkumníka (klikněte na Můj počítač ), zvolte diskovou jednotku (obvykle D) a najděte uživatelskou příručku. 1

Než začnete Před začátkem instalace zkontrolujte, zda máte k dispozici přístupové údaje k Internetu a správnou verzi prohlížeče.

4 Hardwarové zapojení 1 DSL Připojte DSL konektor k telefonní zásuvce. 2 ETHERNET 1 4 Kabelem Ethernet připojte počítač pro účely počáteční konfigurace a/nebo přístup k Internetu. 3 POWER Přibaleným napájecím adaptérem připojte zdířku POWER ke zdroji elektrické energie. 4 Zapněte vypínač do pozice zapnuto. Nezapomeňte odstranit plastikový kryt z horního panelu. 2

5 Sledujte LED kontrolky na horním panelu přístroje: Během spouštění bliká kontrolka POWER a potom se rozsvítí trvale (zeleně). Správné zapojení portu ETHERNET bude potvrzeno rozsvícením příslušné kontrolky. Při příjmu a odesílání dat přes tento port kontrolka bliká. Kontrolka WLAN/WPS se rozsvítí, když je bezdrátová síť připravena k provozu. Při příjmu a odesílání dat po bezdrátové síti kontrolka bliká. Kontrolka DSL trvale svítí, když je navázáno fyzické DSL připojení. Při inicializaci DSL linky kontrolka bliká. Kontrolka INTERNET svítí, když má přístroj přístup k Internetu. Při odesílání dat kontrolka bliká. Otevřete webový prohlížeč a otevřete libovolnou stránku (např. P-660HN automaticky detekuje a konfiguruje připojení k Internetu. Tento proces může trvat až 2 minuty. 3

Kontrolka WLAN/WPS se rozsvítí, když je bezdrátová síť připravena k provozu. Při příjmu a odesílání dat po bezdrátové síti kontrolka bliká.

6 Jestliže se k Internetu připojujete pomocí PPPoE nebo PPPoA, objeví se obrazovka k vložení přihlašovacích údajů. Vložte uživatelské jméno, heslo a/nebo systémové heslo (výchozí heslo je 1234) přesně tak, jak je sdělil poskytovatel připojení. Klikněte na Apply (použít). Jestliže nesvítí kontrolka INTERNET, ale svítí kontrolka DSL, nalistujte se další stránku a podle tam uvedených pokynů nastavte pomocí průvodce připojení k Internetu. Jestliže nesvítí žádné LED kontrolky, zkontrolujte fyzické zapojení. Zkontrolujte, zda je napájecí adaptér připojen ke správnému a funkčnímu zdroji elektrické energie. Vypněte P-660HN, počkejte několik sekund, a znovu přístroj zapněte. Jestliže kontrolky stále nesvítí, kontaktujte prodejní organizaci. 4

Jestliže nesvítí kontrolka INTERNET, ale svítí kontrolka DSL, nalistujte se další stránku a podle tam uvedených pokynů nastavte pomocí průvodce připojení k Internetu.

7 Nastavení Internetu / bezdrátové sítě 1 Spusťte webový prohlížeč a zadejte adresu (výchozí IP adresa P-660HN) a stiskněte ENTER. 2 Vložte administrátorské heslo 1234 a klikněte na Login (přihlásit). Jestliže se okno k přihlášení neobjeví, zkontrolujte, zda prohlížeč povoluje zobrazování vyskakovacích oken a má zapnutou podporu JavaScriptu a Javy. Počítač by také měl dostávat IP adresu automaticky od DHCP serveru. Podrobnější informace naleznete v příloze uživatelské příručky. 3 Důrazně doporučujeme, abyste na další obrazovce změnili administrátorské heslo. Jestliže heslo změníte, obrazovka vyzývající ke změně hesla se již podruhé neobjeví. 5

Jestliže se okno k přihlášení neobjeví, zkontrolujte, zda prohlížeč povoluje zobrazování vyskakovacích oken a má zapnutou podporu JavaScriptu a Javy.

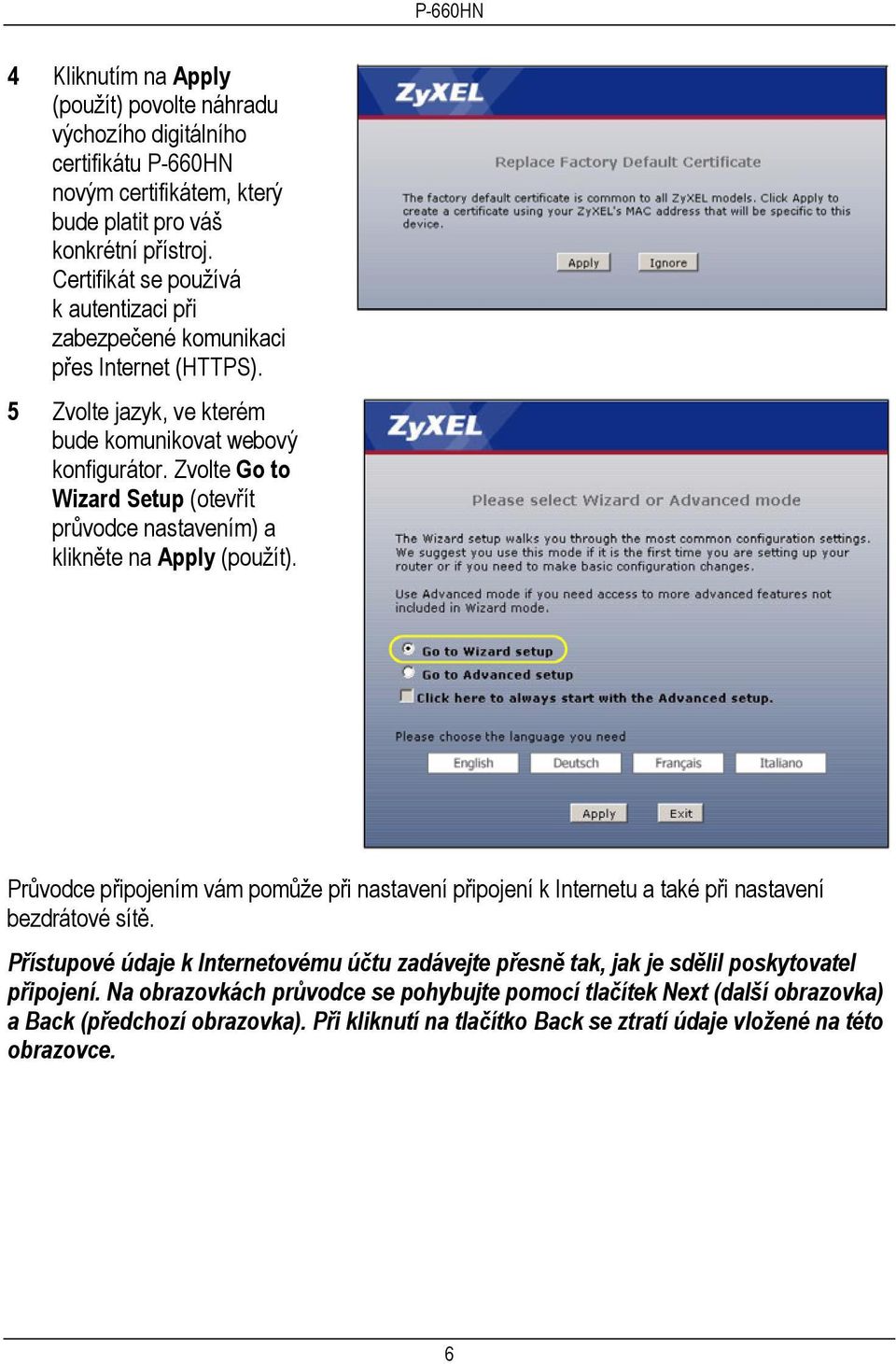

8 4 Kliknutím na Apply (použít) povolte náhradu výchozího digitálního certifikátu P-660HN novým certifikátem, který bude platit pro váš konkrétní přístroj. Certifikát se používá k autentizaci při zabezpečené komunikaci přes Internet (HTTPS). 5 Zvolte jazyk, ve kterém bude komunikovat webový konfigurátor. Zvolte Go to Wizard Setup (otevřít průvodce nastavením) a klikněte na Apply (použít). Průvodce připojením vám pomůže při nastavení připojení k Internetu a také při nastavení bezdrátové sítě. Přístupové údaje k Internetovému účtu zadávejte přesně tak, jak je sdělil poskytovatel připojení. Na obrazovkách průvodce se pohybujte pomocí tlačítek Next (další obrazovka) a Back (předchozí obrazovka). Při kliknutí na tlačítko Back se ztratí údaje vložené na této obrazovce. 6

Zvolte Go to Wizard Setup (otevřít průvodce nastavením) a klikněte na Apply (použít). Průvodce připojením vám pomůže při nastavení připojení k Internetu a také při nastavení bezdrátové sítě.

9 6 Klikněte na INTERNET/WIRELESS SETUP (nastavení Internetu/bezdrátové sítě). Počkejte chvilku, až P-660HN detekuje připojení k Internetu. Jestliže se přístroji nepodaří připojení detekovat, postupujte podle pokynů na obrazovce. Zadejte údaje, které vám sdělil poskytovatel připojení (parametry, které poskytovatel nespecifikoval, ponechte ve výchozím nastavení). Ke správné komunikaci po bezdrátové síti je potřeba, aby P-660HN a počítače (které se budou připojovat bezdrátově) měly stejné jméno SSID (jméno sítě), kanál a bezpečnostní nastavení. Uvědomte si, že pokud nenastavíte žádné zabezpečení bezdrátové sítě, může se k přístroji P- 660HN a následně k vaší síti a Internetu připojit jakékoli bezdrátové zařízení v dosahu signálu. Při nastavení zabezpečení dávejte pozor, ať je bezpečnostní nastavení kompatibilní s bezdrátovými zařízeními, které chcete do sítě zařadit. Podrobnější informace o bezdrátových sítích jsou v Uživatelské příručce. 7 Správné nastavení připojení k Internetu je potvrzeno zelenými kontrolkami DSL a INTERNET. Po skončení nastavení klikněte na Return to Wizard Main Page (návrat na hlavní stránku průvodce). Jestliže se nemůžete připojit k Internetu a kontrolka INTERNET nesvítí, zkontrolujte, zda jste na obrazovkách průvodce zadali správné přístupové údaje k Internetovému účtu. Pokud se jedná o nový Internetový účet, kontaktujte svého poskytovatele a ujistěte se, zda je účet aktivní. Jestliže se pokoušíte připojit bezdrátově, zkontrolujte, zda je nastavení bezdrátové sítě a bezpečnostní nastavení na bezdrátových klientech stejné jako na přístroji P- 660HN. Gratulujeme! Právě jste vytvořili bezdrátovou síť s přístupovým bodem P-660HN. Dále můžete ve webovém konfigurátoru nastavit bezpečnostní funkce, jako např. firewall nebo obsahový filtr, abyste chránili svou bezdrátovou síť. Podrobnější údaje naleznete v Uživatelské příručce. 7

Zadejte údaje, které vám sdělil poskytovatel připojení (parametry, které poskytovatel nespecifikoval, ponechte ve výchozím nastavení).
