1 J M K UP 009 IP KAMERA T865 Uživatelská příručka Stručný průvodce instalací

2 T865 IP kamera Stručný průvodce instalací Připojení k síti Připojte síťový kabel do příslušné zásuvky vzadu na kameře. Použijte síťový kabel pro přímé připojení kamery k síťové kartě vašeho počítače a spusťte VilarWizard_CN.exe nebo vložte IP adresu kamery do prohlížeče, vyberte Network settings vložte uživatelské jméno a heslo a nastavte váš ADSL účet, viz obrázek. Připojte napájecí adaptér do příslušné zásuvky vzadu na kameře Pak zatrhněte redial automatically a DNS service IP address provided by PPPoE Server a stiskněte OK, systém se znovuobnoví. (rebootuje.) K připojení kamery k ADSL použijte síťový kabel. ADSL připojení je úspěšné po asi 1-2 min, pak LCD monitor bude zobrazovat PPPoE status a IP adresu. Pokud používáte ADSL pro připojení k Internetu potřebujete restartovat DDNS službu protože systém pokaždé přiděluje různé adresy pro vaše ADSL. Teď je kamera plně připravena k provozu. Zapněte počítač a zkontrolujte zda je řádně připojen k síti. Klikněte na START>Spustit a zadejte command (pro Windows 95/98/ME) nebo cmd (pro Windows 200/XP). Pak zvolte OK a zadejte ipconfig a stiskněte enter.

exe nebo vložte IP adresu kamery do prohlížeče, vyberte Network settings vložte uživatelské jméno a heslo a nastavte váš ADSL účet, viz obrázek.

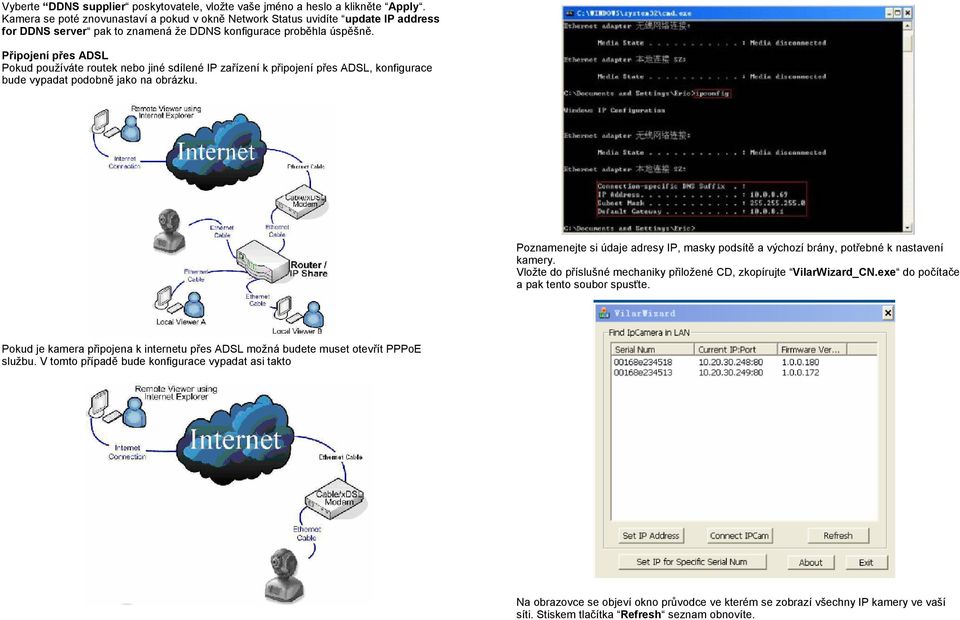

3 Vyberte DDNS supplier poskytovatele, vložte vaše jméno a heslo a klikněte Apply. Kamera se poté znovunastaví a pokud v okně Network Status uvidíte update IP address for DDNS server pak to znamená že DDNS konfigurace proběhla úspěšně. Připojení přes ADSL Pokud používáte routek nebo jiné sdílené IP zařízení k připojení přes ADSL, konfigurace bude vypadat podobně jako na obrázku. Poznamenejte si údaje adresy IP, masky podsítě a výchozí brány, potřebné k nastavení kamery. Vložte do příslušné mechaniky přiložené CD, zkopírujte VilarWizard_CN.exe do počítače a pak tento soubor spusťte. Pokud je kamera připojena k internetu přes ADSL možná budete muset otevřít PPPoE službu. V tomto případě bude konfigurace vypadat asi takto Na obrazovce se objeví okno průvodce ve kterém se zobrazí všechny IP kamery ve vaší síti. Stiskem tlačítka Refresh seznam obnovíte.

Připojení přes ADSL Pokud používáte routek nebo jiné sdílené IP zařízení k připojení přes ADSL, konfigurace bude vypadat podobně jako na obrázku.

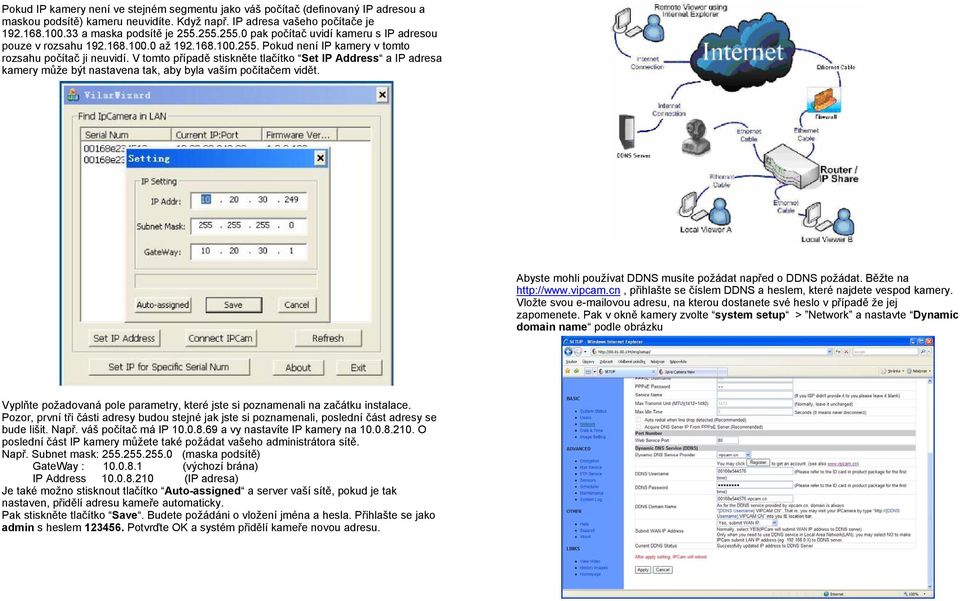

4 Pokud IP kamery není ve stejném segmentu jako váš počítač (definovaný IP adresou a maskou podsítě) kameru neuvidíte. Když např. IP adresa vašeho počítače je a maska podsítě je pak počítač uvidí kameru s IP adresou pouze v rozsahu až Pokud není IP kamery v tomto rozsahu počítač ji neuvidí. V tomto případě stiskněte tlačítko Set IP Address a IP adresa kamery může být nastavena tak, aby byla vaším počítačem vidět. Abyste mohli používat DDNS musíte požádat napřed o DDNS požádat. Běžte na přihlašte se číslem DDNS a heslem, které najdete vespod kamery. Vložte svou ovou adresu, na kterou dostanete své heslo v případě že jej zapomenete. Pak v okně kamery zvolte system setup > Network a nastavte Dynamic domain name podle obrázku Vyplňte požadovaná pole parametry, které jste si poznamenali na začátku instalace. Pozor, první tři části adresy budou stejné jak jste si poznamenali, poslední část adresy se bude lišit. Např. váš počítač má IP a vy nastavíte IP kamery na O poslední část IP kamery můžete také požádat vašeho administrátora sítě. Např. Subnet mask: (maska podsítě) GateWay : (výchozí brána) IP Address (IP adresa) Je také možno stisknout tlačítko Auto-assigned a server vaší sítě, pokud je tak nastaven, přidělí adresu kameře automaticky. Pak stiskněte tlačítko Save. Budete požádáni o vložení jména a hesla. Přihlašte se jako admin s heslem Potvrďte OK a systém přidělí kameře novou adresu.

V tomto případě stiskněte tlačítko Set IP Address a IP adresa kamery může být nastavena tak, aby byla vaším počítačem vidět. Abyste mohli používat DDNS musíte požádat napřed o DDNS požádat.

5 bezpečné pro skriptování pro IE7 zatrhněte Dotázat se b) Stahovat nepodepsané ovládací prvky ActiveX zatrhněte Dotázat se c) Spouštět ovládací prvky Activex a moduly plug-in. zatrhněte Povolit a potvrďte stiskem tlačítka OK. Navíc IP kamera může také být důvěryhodná stránka, pokud nastavíte následující 1. Vyberte Nástroje > Možnosti Internetu 2. Vyberte Zabezpečení 3. Vyberte Důvěryhodné servery > Servery 4. Zrušte zatržítko u Požadovat ověření všech serverů v této zóně serverem ( 5. Vložte adresu IP kamery např nebo 6. Klikněte Přidat a pak OK a nastavení se uloží. Přístup z Internetu Pokud je zapotřebí přistupovat k IP kameře z Internetu mimo místní síť je nutno ji správně nastavit. Toho dosáhnete umožněním Reversal NAT (RNAT) funkce IP sdíleného zařízení. Je možno zvolit následující postupy. 1. Virtuální server, mnoho směrovačů je vybaveno funkcí Virtual server Musíte předat WAN 80 TCP port do LAN IP port kamery. (Když navštívíte zvenku port 80 budete předáni port 80) 2. Jiný způsob je DMZ Host. Pokud je umožněno používání LAN zařízení jako DMZ host, vnější počítač může přímo přistoupit k LAN zařízení i když žádné IP sdílené zařízení neexistuje. Tento způsob podporuje jen jedno LAN zařízení vystavené do WAN. Tedy pokud máte více IP kamer musíte použít způsob 1. Přístup k dynamickému doménovému jménu DDN Přístup k dynamickému doménovému jménu (DDN) používá DDN systému k mapování uživatelské dynamické IP adresy k DDN službě. To vytvoří serverový program a zákaznický program. Zákaznický program odešle dynamickou IP adresu hostitelského počítače serverovému programu a serverový program aktualizuje data. Serverový program také může poskytnout určené doménové jméno zákazníkovi. Nová IP adresa bude svázaná s určeným doménovým jménem spolu se serverovým programem. Když je dynamické doménové jméno službou analyzováno, váš server je zpřístupněn zvenčí. Funkcí DDNS je dosaženo rozlišení mezi dynamickou IP adresou a určeným doménovým jménem. Po obdržení nové IP adresy uživatel musí vždy žádat o aktualizaci dat. Když je uživatel připojen a někdo chce navštívit tuto doménu z Internetu DDN server vrátí správnou IP adresu. K zabránění nedorozumění znovupoužitím IP adresy DNS musí zastavit používání doménového jména když je uživatel odpojen. DDNS pracuje takto: Stiskněte OK, pak se IP adresa objeví v okně.

Vyberte Důvěryhodné servery > Servery 4. Zrušte zatržítko u Požadovat ověření všech serverů v této zóně serverem (https:) 5. Vložte adresu IP kamery např http://192.168.0.250 nebo http://tom.vipcam.

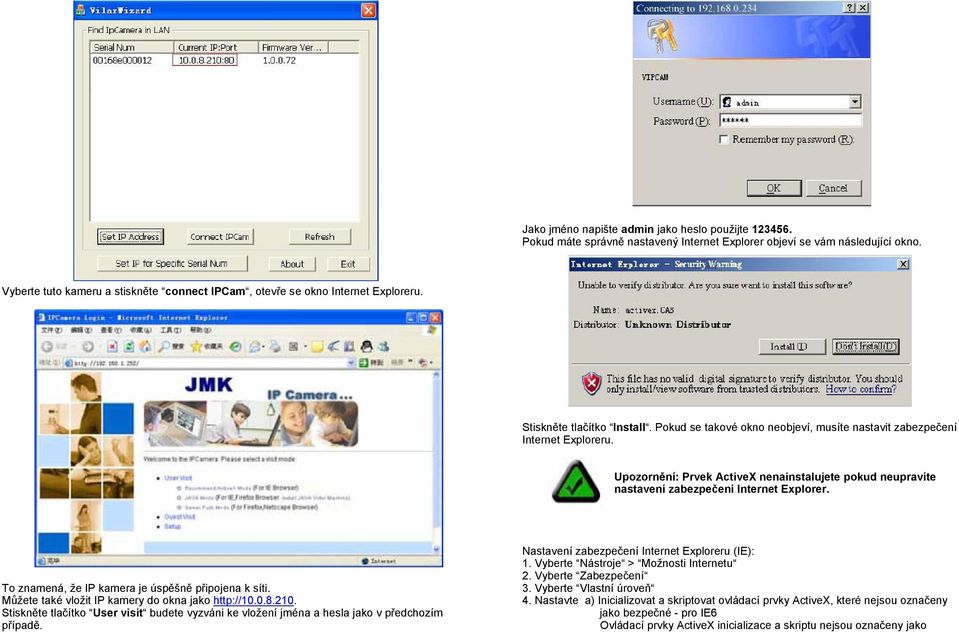

6 Jako jméno napište admin jako heslo použijte Pokud máte správně nastavený Internet Explorer objeví se vám následující okno. Vyberte tuto kameru a stiskněte connect IPCam, otevře se okno Internet Exploreru. Stiskněte tlačítko Install. Pokud se takové okno neobjeví, musíte nastavit zabezpečení Internet Exploreru. Upozornění: Prvek ActiveX nenainstalujete pokud neupravíte nastavení zabezpečení Internet Explorer. To znamená, že IP kamera je úspěšně připojena k síti. Můžete také vložit IP kamery do okna jako Stiskněte tlačítko User visit budete vyzváni ke vložení jména a hesla jako v předchozím případě. Nastavení zabezpečení Internet Exploreru (IE): 1. Vyberte Nástroje > Možnosti Internetu 2. Vyberte Zabezpečení 3. Vyberte Vlastní úroveň 4. Nastavte a) Inicializovat a skriptovat ovládací prvky ActiveX, které nejsou označeny jako bezpečné - pro IE6 Ovládací prvky ActiveX inicializace a skriptu nejsou označeny jako

Upozornění: Prvek ActiveX nenainstalujete pokud neupravíte nastavení zabezpečení Internet Explorer. To znamená, že IP kamera je úspěšně připojena k síti.
