1 GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika tel // Návod nastavení modemu a spuštění služby (platné pro Zyxel Prestige VMG1312-B30B)

2 Úvod Vážený zákazníku, blahopřejeme Vám ke koupi samoinstalačního balíčku určeného ke službě poskytované společností GTS Czech. Služba slouží pro neomezené vysokorychlostní připojení k celosvětové síti Internet a je vhodná pro všechny, kteří preferují kvalitní a ekonomicky výhodné řešení svých potřeb v oblasti elektronických komunikací. Obsah Krok 1: Konfigurace počítače 3 Krok1a Windows 95 4 Krok 1b Windows 98 / ME 5 Krok 1c Windows NT Krok 1d Windows Krok 1e Windows XP 8 Krok 1f Windows Vista 9 Krok 1g Mac OS 8.6 a 9.x 11 Krok 1h Mac OS X 11 Krok 1i Linux 12 Krok 2: Konfigurace DSL modemu (přístup na internet) 13 Krok 2a Nastavení modemu pro přístup na internet 13 GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 2/17

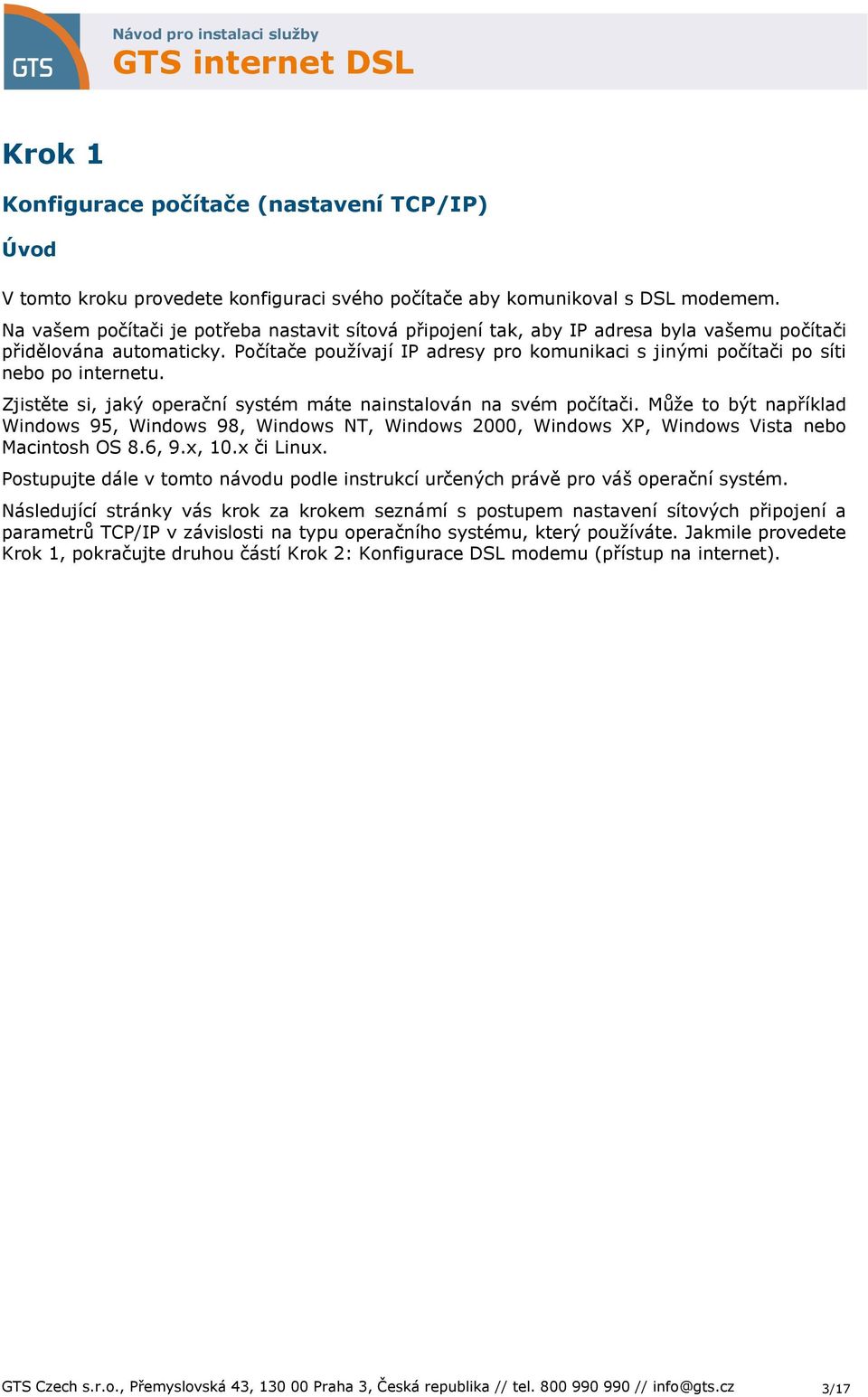

3 Krok 1 Úvod V tomto kroku provedete konfiguraci svého počítače aby komunikoval s DSL modemem. Na vašem počítači je potřeba nastavit sítová připojení tak, aby IP adresa byla vašemu počítači přidělována automaticky. Počítače používají IP adresy pro komunikaci s jinými počítači po síti nebo po internetu. Zjistěte si, jaký operační systém máte nainstalován na svém počítači. Může to být například Windows 95, Windows 98, Windows NT, Windows 2000, Windows XP, Windows Vista nebo Macintosh OS 8.6, 9.x, 10.x či Linux. Postupujte dále v tomto návodu podle instrukcí určených právě pro váš operační systém. Následující stránky vás krok za krokem seznámí s postupem nastavení sítových připojení a parametrů TCP/IP v závislosti na typu operačního systému, který používáte. Jakmile provedete Krok 1, pokračujte druhou částí Krok 2: Konfigurace DSL modemu (přístup na internet). GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 3/17

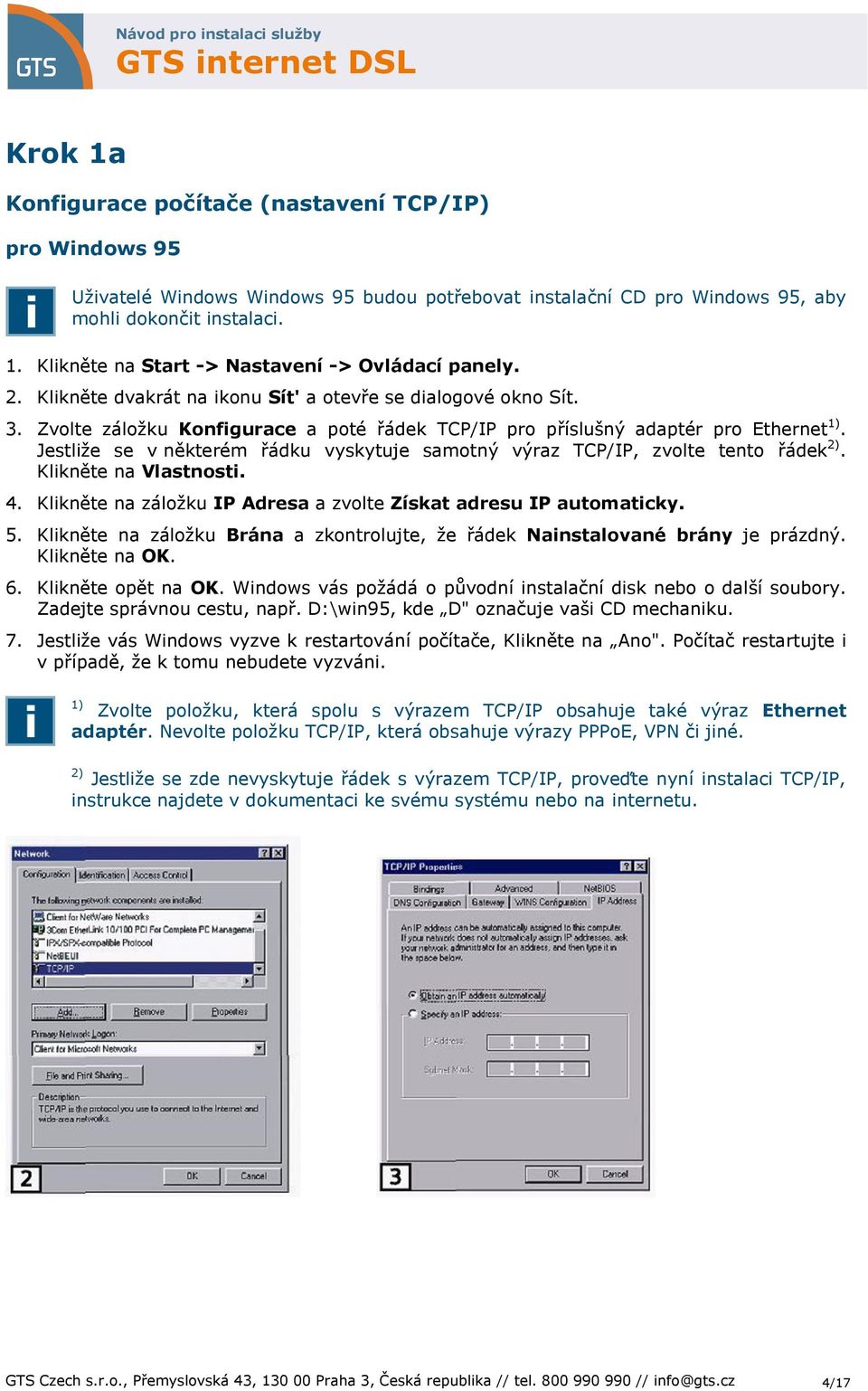

4 Krok 1a pro Windows 95 Uživatelé Windows Windows 95 budou potřebovat instalační CD pro Windows 95, aby mohli dokončit instalaci. 1. Klikněte na Start -> Nastavení -> Ovládací panely. 2. Klikněte dvakrát na ikonu Sít' a otevře se dialogové okno Sít. 3. Zvolte záložku Konfigurace a poté řádek TCP/IP pro příslušný adaptér pro Ethernet 1). Jestliže se v některém řádku vyskytuje samotný výraz TCP/IP, zvolte tento řádek 2). Klikněte na Vlastnosti. 4. Klikněte na záložku IP Adresa a zvolte Získat adresu IP automaticky. 5. Klikněte na záložku Brána a zkontrolujte, že řádek Nainstalované brány je prázdný. Klikněte na OK. 6. Klikněte opět na OK. Windows vás požádá o původní instalační disk nebo o další soubory. Zadejte správnou cestu, např. D:\win95, kde D" označuje vaši CD mechaniku. 7. Jestliže vás Windows vyzve k restartování počítače, Klikněte na Ano". Počítač restartujte i v případě, že k tomu nebudete vyzváni. 1) Zvolte položku, která spolu s výrazem TCP/IP obsahuje také výraz Ethernet adaptér. Nevolte položku TCP/IP, která obsahuje výrazy PPPoE, VPN či jiné. 2) Jestliže se zde nevyskytuje řádek s výrazem TCP/IP, proveďte nyní instalaci TCP/IP, instrukce najdete v dokumentaci ke svému systému nebo na internetu. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 4/17

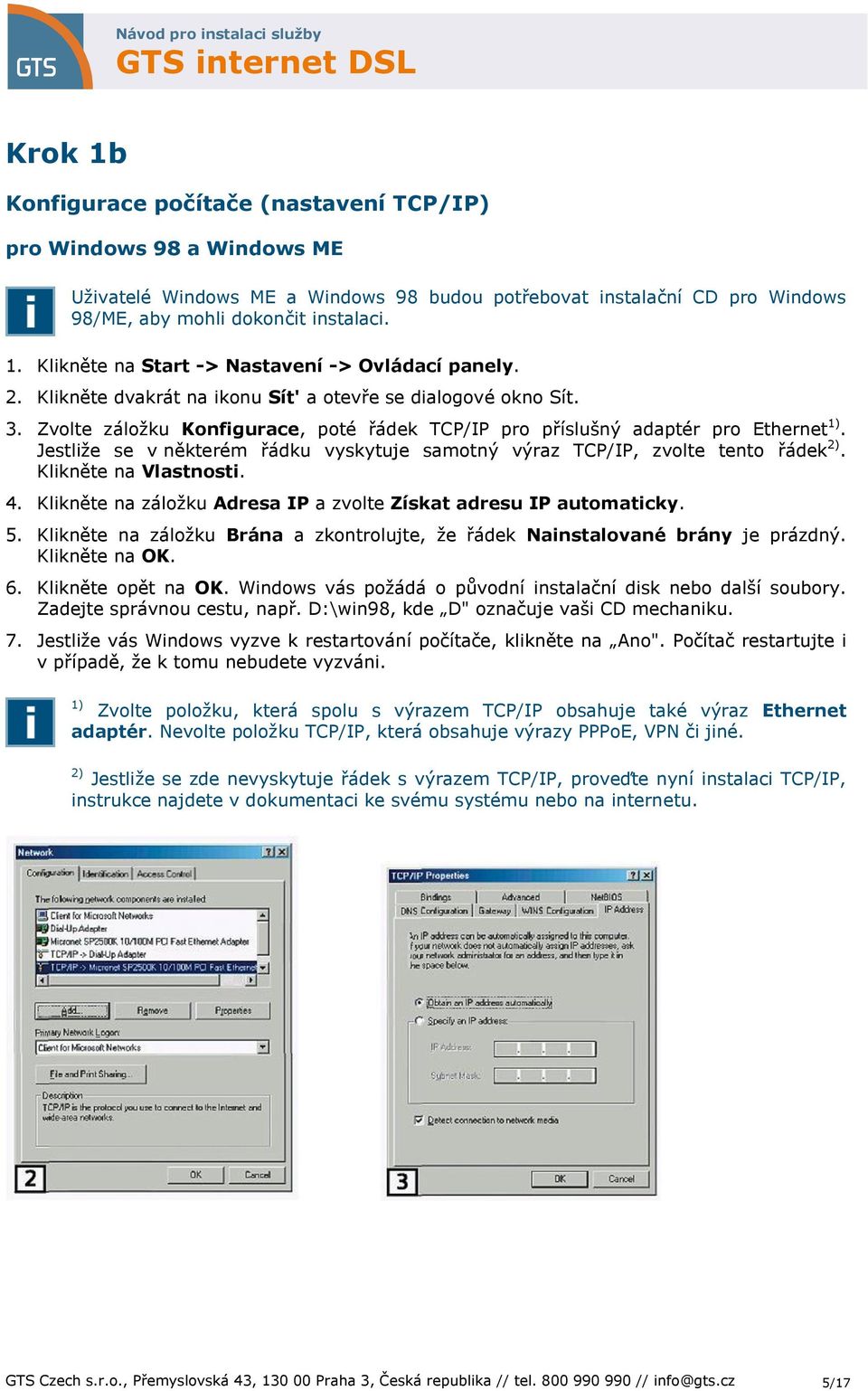

5 Krok 1b pro Windows 98 a Windows ME Uživatelé Windows ME a Windows 98 budou potřebovat instalační CD pro Windows 98/ME, aby mohli dokončit instalaci. 1. Klikněte na Start -> Nastavení -> Ovládací panely. 2. Klikněte dvakrát na ikonu Sít' a otevře se dialogové okno Sít. 3. Zvolte záložku Konfigurace, poté řádek TCP/IP pro příslušný adaptér pro Ethernet 1). Jestliže se v některém řádku vyskytuje samotný výraz TCP/IP, zvolte tento řádek 2). Klikněte na Vlastnosti. 4. Klikněte na záložku Adresa IP a zvolte Získat adresu IP automaticky. 5. Klikněte na záložku Brána a zkontrolujte, že řádek Nainstalované brány je prázdný. Klikněte na OK. 6. Klikněte opět na OK. Windows vás požádá o původní instalační disk nebo další soubory. Zadejte správnou cestu, např. D:\win98, kde D" označuje vaši CD mechaniku. 7. Jestliže vás Windows vyzve k restartování počítače, klikněte na Ano". Počítač restartujte i v případě, že k tomu nebudete vyzváni. 1) Zvolte položku, která spolu s výrazem TCP/IP obsahuje také výraz Ethernet adaptér. Nevolte položku TCP/IP, která obsahuje výrazy PPPoE, VPN či jiné. 2) Jestliže se zde nevyskytuje řádek s výrazem TCP/IP, proveďte nyní instalaci TCP/IP, instrukce najdete v dokumentaci ke svému systému nebo na internetu. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 5/17

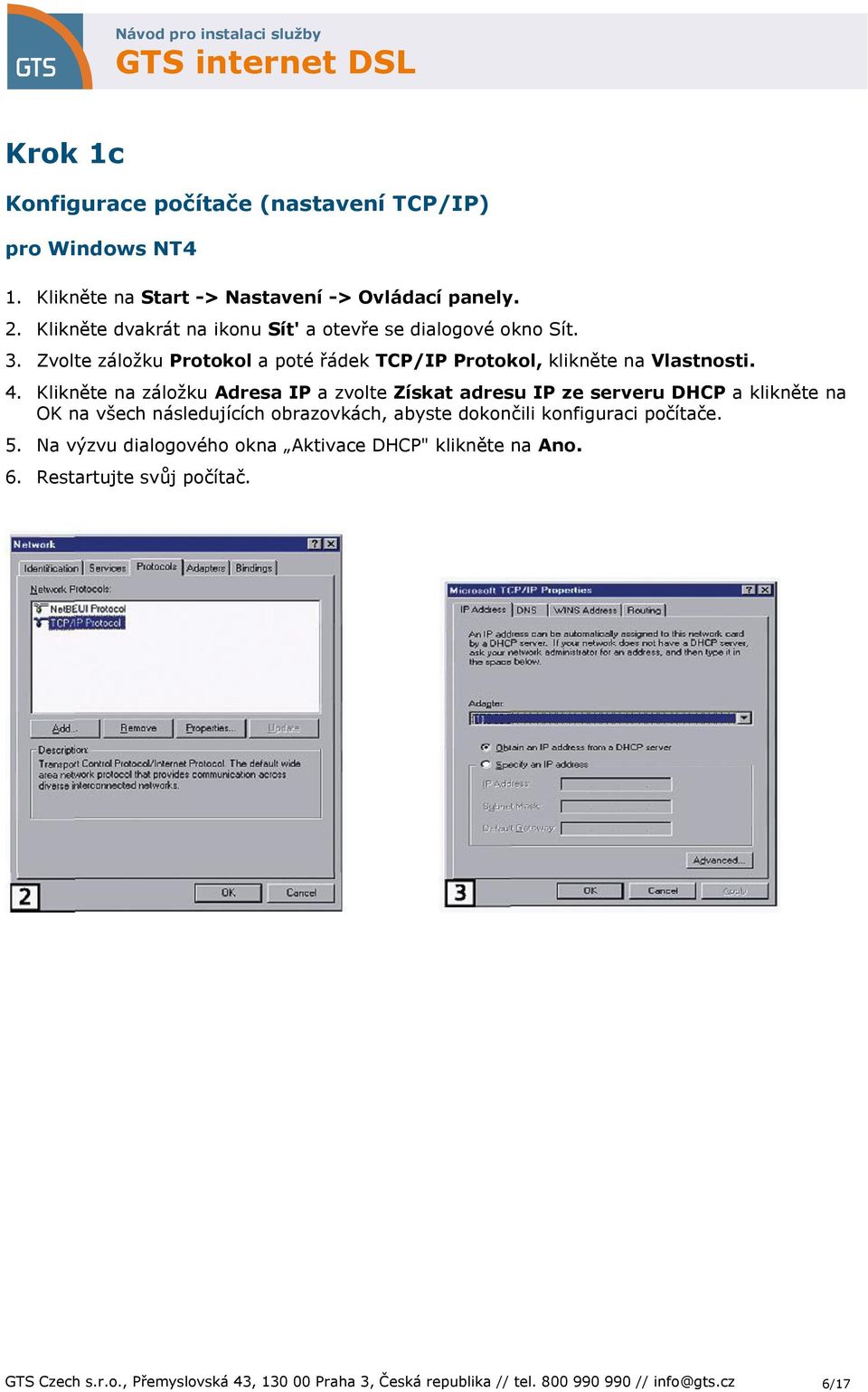

6 Krok 1c pro Windows NT4 1. Klikněte na Start -> Nastavení -> Ovládací panely. 2. Klikněte dvakrát na ikonu Sít' a otevře se dialogové okno Sít. 3. Zvolte záložku Protokol a poté řádek TCP/IP Protokol, klikněte na Vlastnosti. 4. Klikněte na záložku Adresa IP a zvolte Získat adresu IP ze serveru DHCP a klikněte na OK na všech následujících obrazovkách, abyste dokončili konfiguraci počítače. 5. Na výzvu dialogového okna Aktivace DHCP" klikněte na Ano. 6. Restartujte svůj počítač. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 6/17

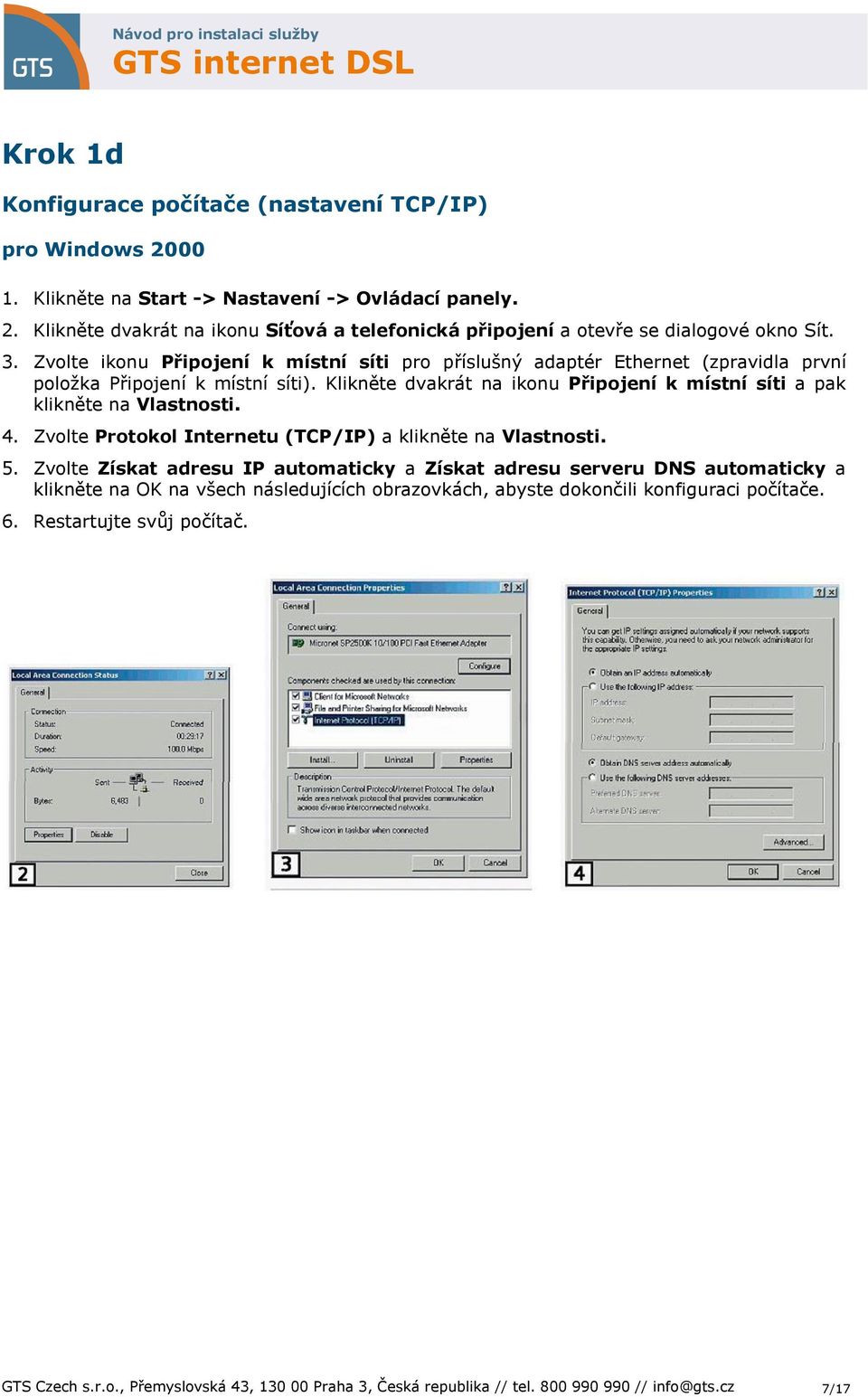

7 Krok 1d pro Windows Klikněte na Start -> Nastavení -> Ovládací panely. 2. Klikněte dvakrát na ikonu Síťová a telefonická připojení a otevře se dialogové okno Sít. 3. Zvolte ikonu Připojení k místní síti pro příslušný adaptér Ethernet (zpravidla první položka Připojení k místní síti). Klikněte dvakrát na ikonu Připojení k místní síti a pak klikněte na Vlastnosti. 4. Zvolte Protokol Internetu (TCP/IP) a klikněte na Vlastnosti. 5. Zvolte Získat adresu IP automaticky a Získat adresu serveru DNS automaticky a klikněte na OK na všech následujících obrazovkách, abyste dokončili konfiguraci počítače. 6. Restartujte svůj počítač. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 7/17

8 Krok 1e pro Windows XP Následující instrukce se vztahují na standardní rozhraní Windows XP. Pokud používáte klasické" rozhraní (nabídky menu a ikony vypadají jako u předchozích verzí Windows), řiďte se, prosím, instrukcemi pro Windows 2000 (Krok 1D). 1. Klikněte na Start -> Ovládací panely. Klikněte na ikonku Připojení k síti a Internetu. Klikněte na ikonku Síťová připojení. Objeví se obrazovka Sít. 2. Zvolte ikonku Připojení k místní síti pro příslušný adaptér Ethernet (zpravidla první položka Připojení k místní síti). Klikněte dvakrát na ikonu Připojení k místní síti a pak klikněte na Vlastnosti. 3. Zvolte Protokol Internetu (TCP/IP) a klikněte na Vlastnosti. 4. Zvolte Získat adresu IP automaticky a Získat adresu serveru DNS automaticky a klikněte na OK na všech následujících obrazovkách, abyste dokončili konfiguraci počítače. 5. Restartujte svůj počítač. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 8/17

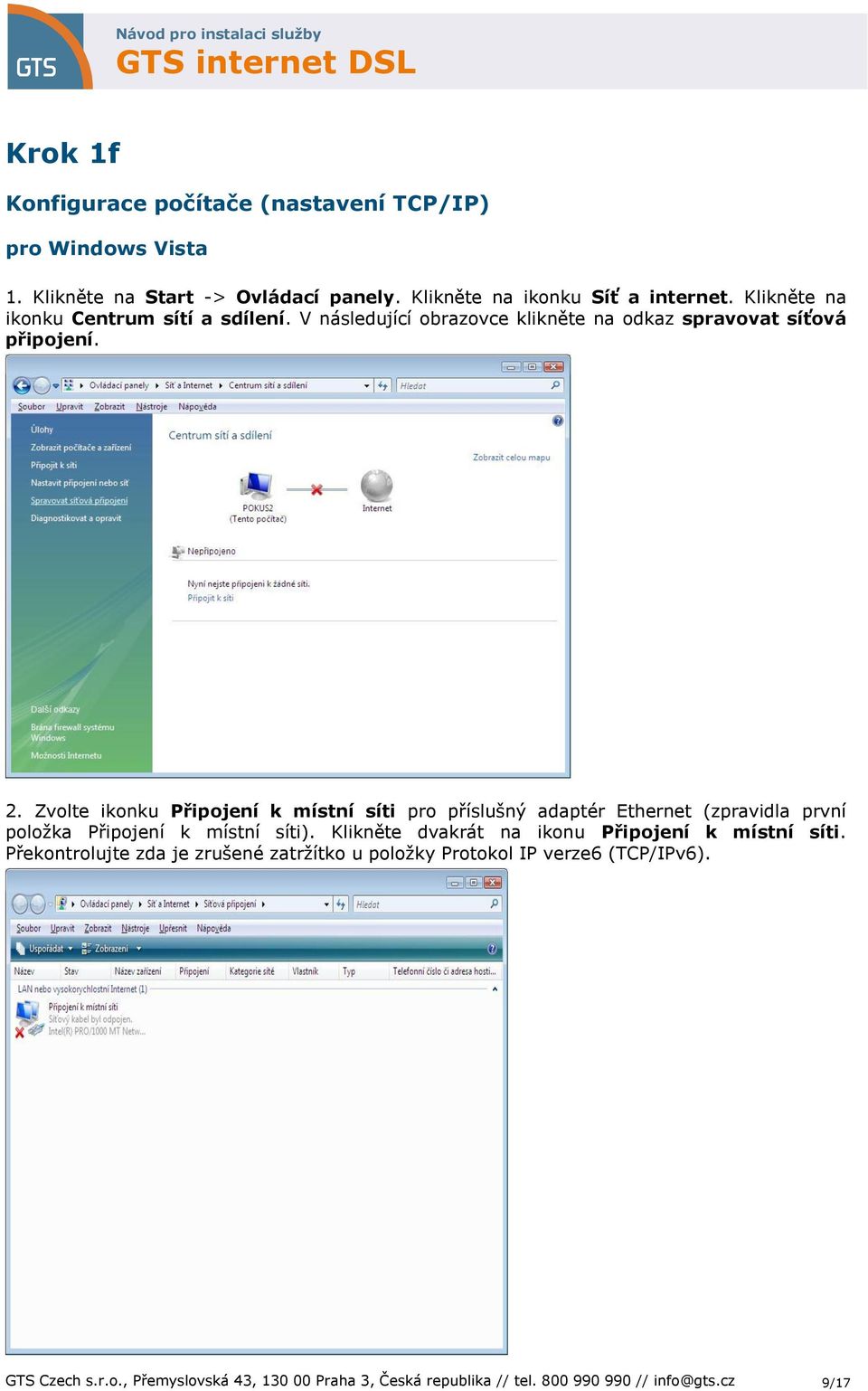

9 Krok 1f pro Windows Vista 1. Klikněte na Start -> Ovládací panely. Klikněte na ikonku Síť a internet. Klikněte na ikonku Centrum sítí a sdílení. V následující obrazovce klikněte na odkaz spravovat síťová připojení. 2. Zvolte ikonku Připojení k místní síti pro příslušný adaptér Ethernet (zpravidla první položka Připojení k místní síti). Klikněte dvakrát na ikonu Připojení k místní síti. Překontrolujte zda je zrušené zatržítko u položky Protokol IP verze6 (TCP/IPv6). GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 9/17

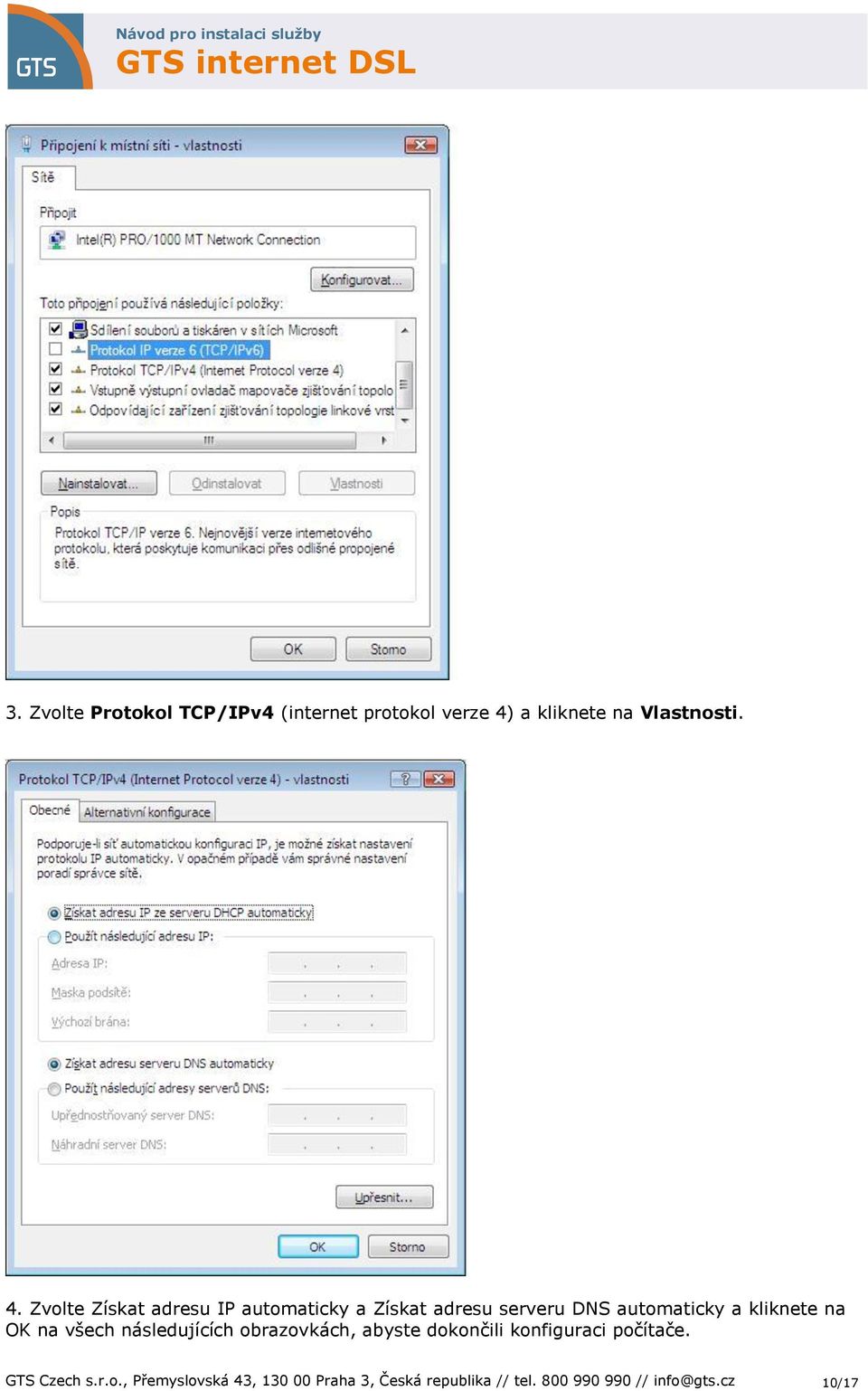

10 3. Zvolte Protokol TCP/IPv4 (internet protokol verze 4) a kliknete na Vlastnosti. 4. Zvolte Získat adresu IP automaticky a Získat adresu serveru DNS automaticky a kliknete na OK na všech následujících obrazovkách, abyste dokončili konfiguraci počítače. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 10/17

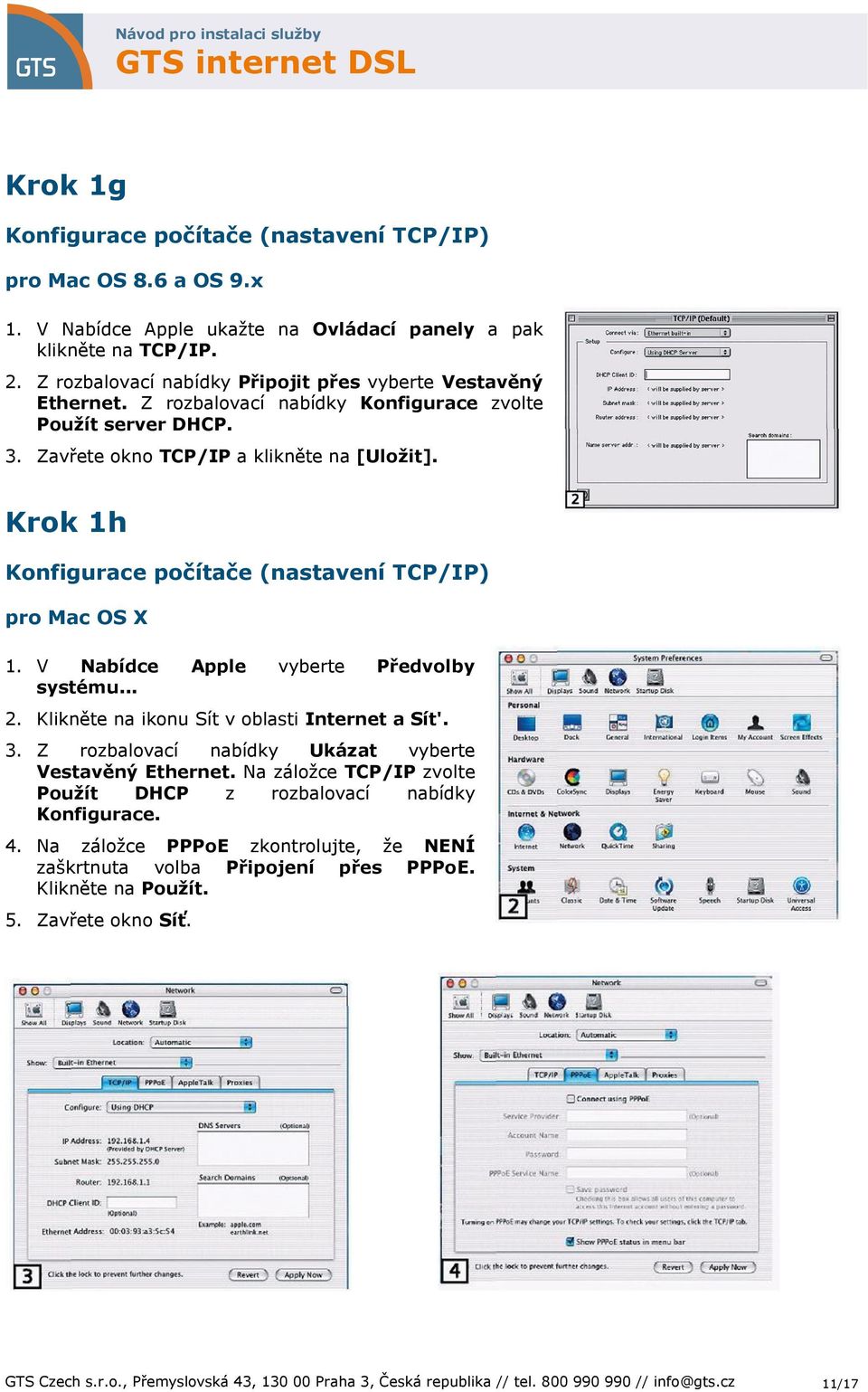

11 Krok 1g pro Mac OS 8.6 a OS 9.x 1. V Nabídce Apple ukažte na Ovládací panely a pak klikněte na TCP/IP. 2. Z rozbalovací nabídky Připojit přes vyberte Vestavěný Ethernet. Z rozbalovací nabídky Konfigurace zvolte Použít server DHCP. 3. Zavřete okno TCP/IP a klikněte na [Uložit]. Krok 1h pro Mac OS X 1. V Nabídce Apple vyberte Předvolby systému Klikněte na ikonu Sít v oblasti Internet a Sít'. 3. Z rozbalovací nabídky Ukázat vyberte Vestavěný Ethernet. Na záložce TCP/IP zvolte Použít DHCP z rozbalovací nabídky Konfigurace. 4. Na záložce PPPoE zkontrolujte, že NENÍ zaškrtnuta volba Připojení přes PPPoE. Klikněte na Použít. 5. Zavřete okno Síť. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 11/17

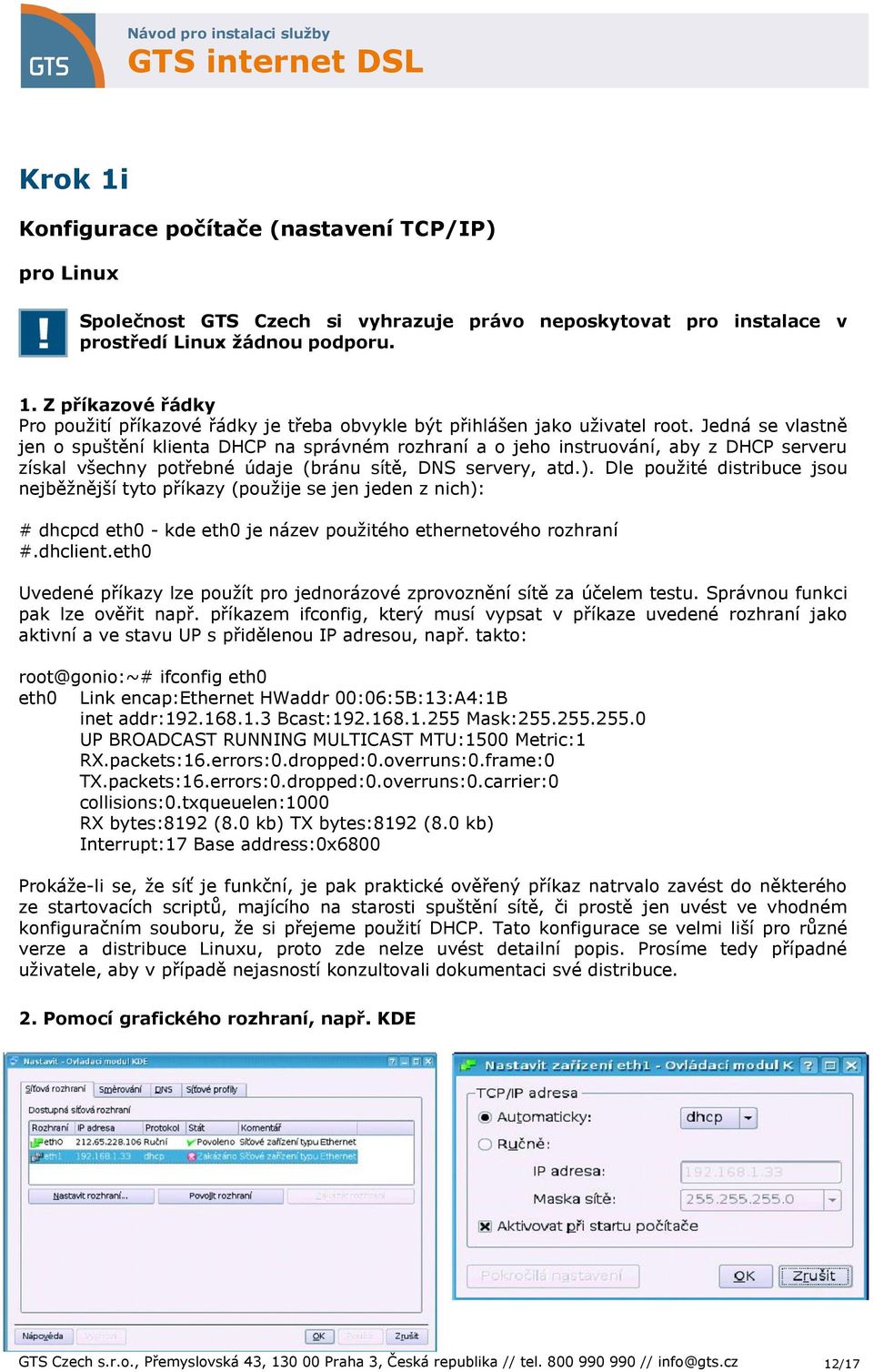

12 Společnost GTS Czech si vyhrazuje právo neposkytovat pro instalace Krok 1i pro Linux Společnost GTS Czech si vyhrazuje právo neposkytovat pro instalace v prostředí Linux žádnou podporu. 1. Z příkazové řádky Pro použití příkazové řádky je třeba obvykle být přihlášen jako uživatel root. Jedná se vlastně jen o spuštění klienta DHCP na správném rozhraní a o jeho instruování, aby z DHCP serveru získal všechny potřebné údaje (bránu sítě, DNS servery, atd.). Dle použité distribuce jsou nejběžnější tyto příkazy (použije se jen jeden z nich): # dhcpcd eth0 - kde eth0 je název použitého ethernetového rozhraní #.dhclient.eth0 Uvedené příkazy lze použít pro jednorázové zprovoznění sítě za účelem testu. Správnou funkci pak lze ověřit např. příkazem ifconfig, který musí vypsat v příkaze uvedené rozhraní jako aktivní a ve stavu UP s přidělenou IP adresou, např. takto: root@gonio:~# ifconfig eth0 eth0 Link encap:ethernet HWaddr 00:06:5B:13:A4:1B inet addr: Bcast: Mask: UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX.packets:16.errors:0.dropped:0.overruns:0.frame:0 TX.packets:16.errors:0.dropped:0.overruns:0.carrier:0 collisions:0.txqueuelen:1000 RX bytes:8192 (8.0 kb) TX bytes:8192 (8.0 kb) Interrupt:17 Base address:0x6800 Prokáže-li se, že síť je funkční, je pak praktické ověřený příkaz natrvalo zavést do některého ze startovacích scriptů, majícího na starosti spuštění sítě, či prostě jen uvést ve vhodném konfiguračním souboru, že si přejeme použití DHCP. Tato konfigurace se velmi liší pro různé verze a distribuce Linuxu, proto zde nelze uvést detailní popis. Prosíme tedy případné uživatele, aby v případě nejasností konzultovali dokumentaci své distribuce. 2. Pomocí grafického rozhraní, např. KDE GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 12/17

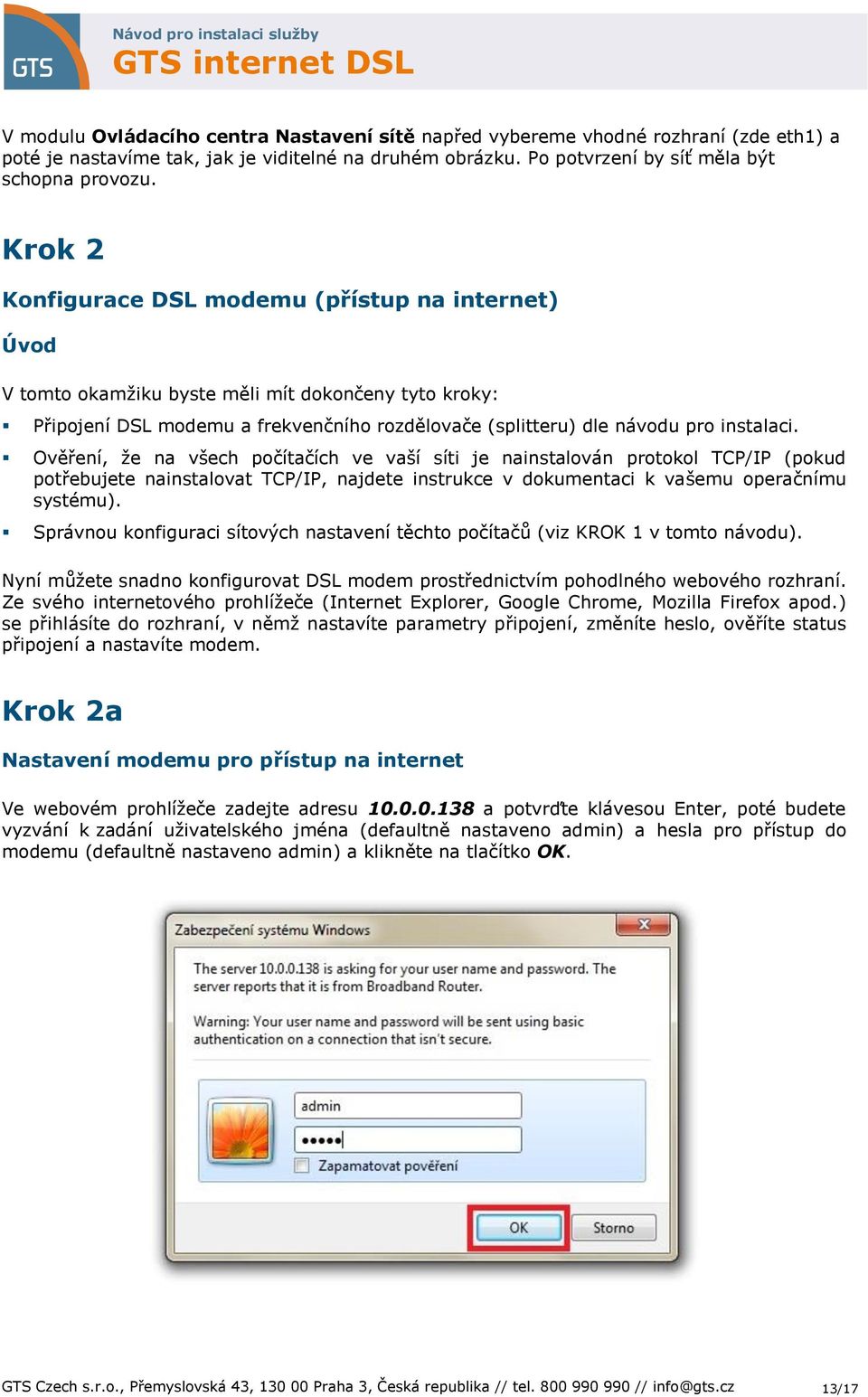

13 V modulu Ovládacího centra Nastavení sítě napřed vybereme vhodné rozhraní (zde eth1) a poté je nastavíme tak, jak je viditelné na druhém obrázku. Po potvrzení by síť měla být schopna provozu. Krok 2 Konfigurace DSL modemu (přístup na internet) Úvod V tomto okamžiku byste měli mít dokončeny tyto kroky: Připojení DSL modemu a frekvenčního rozdělovače (splitteru) dle návodu pro instalaci. Ověření, že na všech počítačích ve vaší síti je nainstalován protokol TCP/IP (pokud potřebujete nainstalovat TCP/IP, najdete instrukce v dokumentaci k vašemu operačnímu systému). Správnou konfiguraci sítových nastavení těchto počítačů (viz KROK 1 v tomto návodu). Nyní můžete snadno konfigurovat DSL modem prostřednictvím pohodlného webového rozhraní. Ze svého internetového prohlížeče (Internet Explorer, Google Chrome, Mozilla Firefox apod.) se přihlásíte do rozhraní, v němž nastavíte parametry připojení, změníte heslo, ověříte status připojení a nastavíte modem. Krok 2a Nastavení modemu pro přístup na internet Ve webovém prohlížeče zadejte adresu a potvrďte klávesou Enter, poté budete vyzvání k zadání uživatelského jména (defaultně nastaveno admin) a hesla pro přístup do modemu (defaultně nastaveno admin) a klikněte na tlačítko OK. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 13/17

14 V hlavním menu (vlevo) vyberte položku Pokročilé nastavení Rozbalí se menu, ve kterém klikněte na možnost WAN služby a dále klikněte v řádku ppp1.1 na tlačítko Upravit. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 14/17

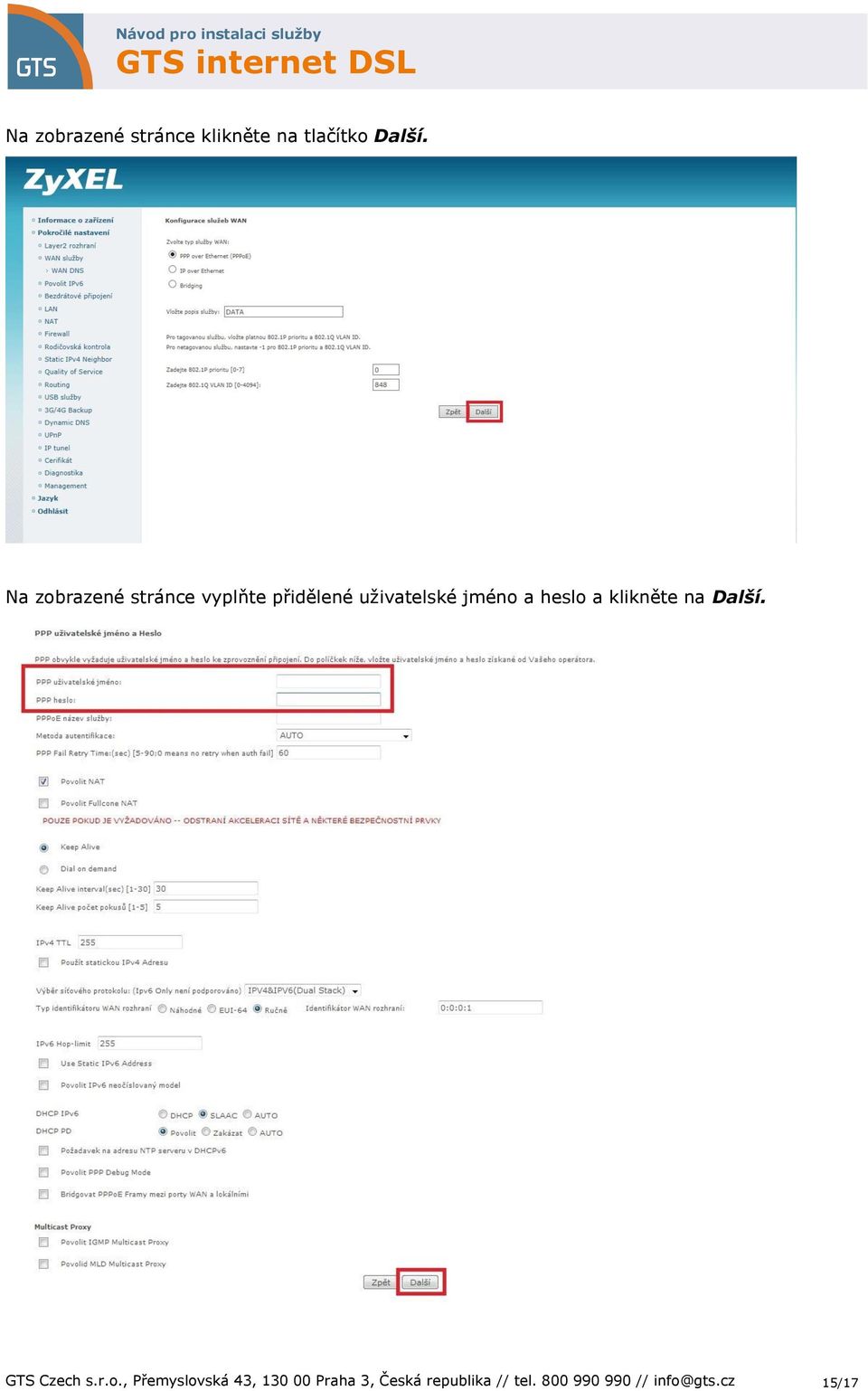

15 Na zobrazené stránce klikněte na tlačítko Další. Na zobrazené stránce vyplňte přidělené uživatelské jméno a heslo a klikněte na Další. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // info@gts.cz 15/17

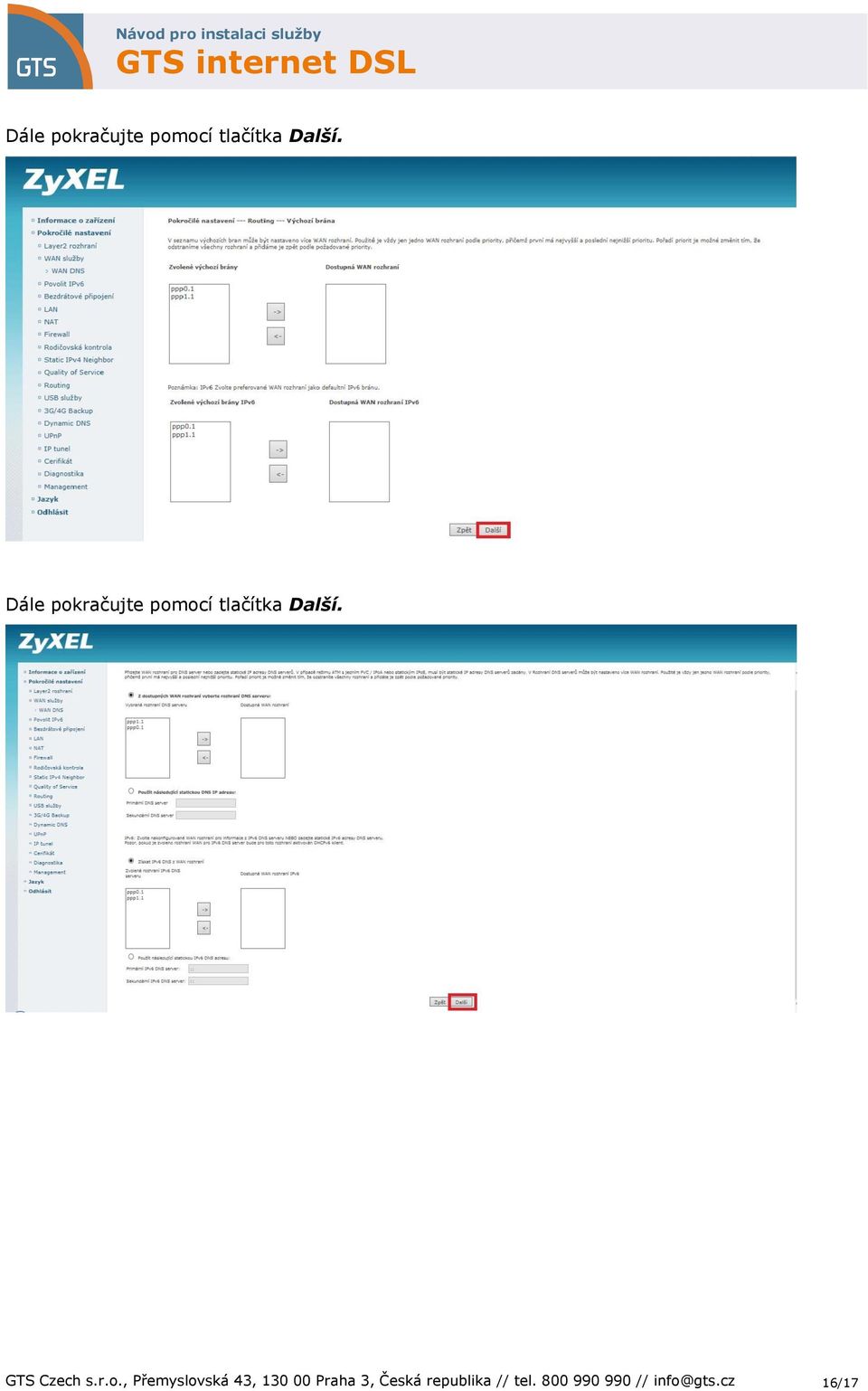

16 Dále pokračujte pomocí tlačítka Další. Dále pokračujte pomocí tlačítka Další. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // 16/17

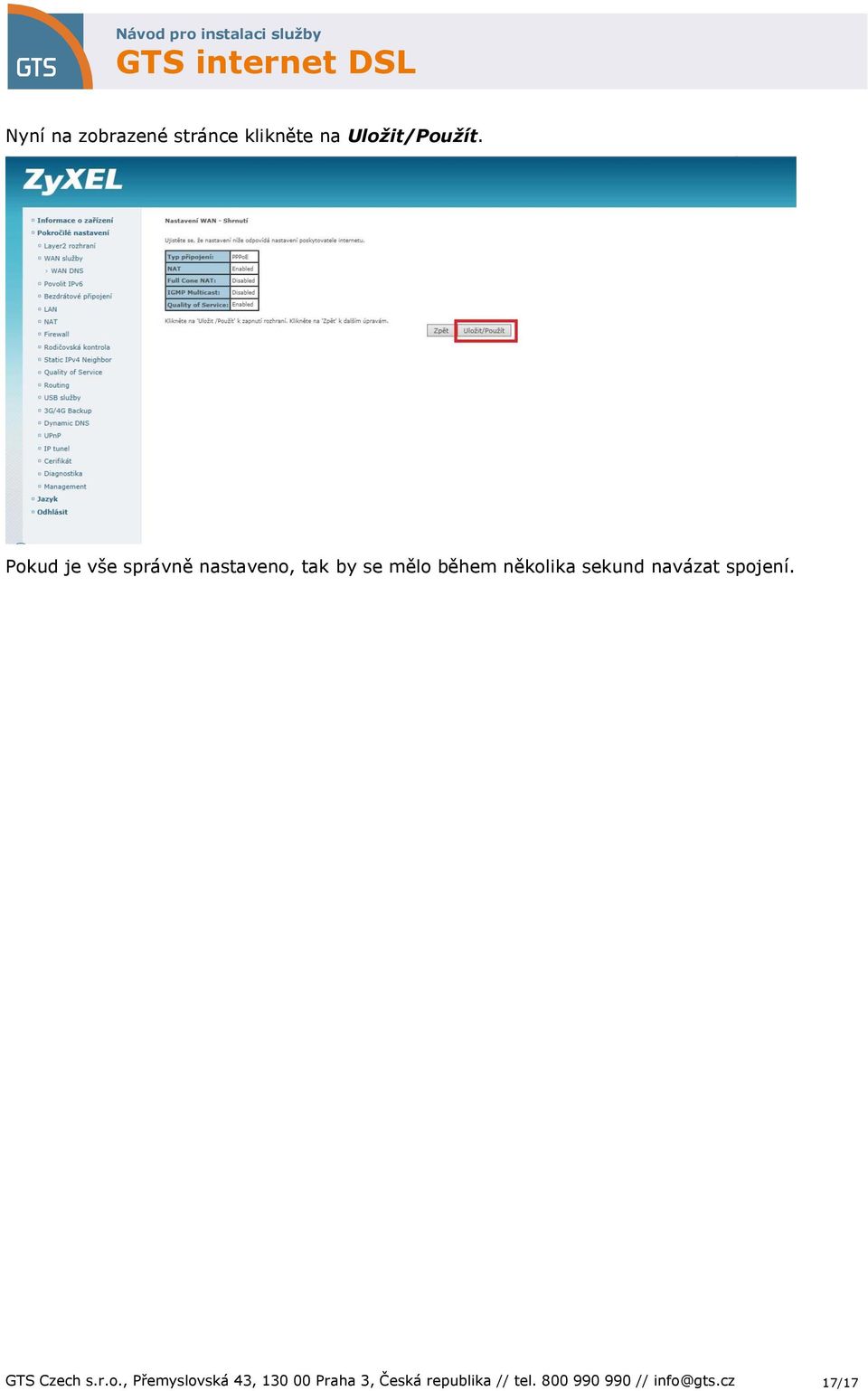

17 Nyní na zobrazené stránce klikněte na Uložit/Použít. Pokud je vše správně nastaveno, tak by se mělo během několika sekund navázat spojení. GTS Czech s.r.o., Přemyslovská 43, Praha 3, Česká republika // tel // 17/17
