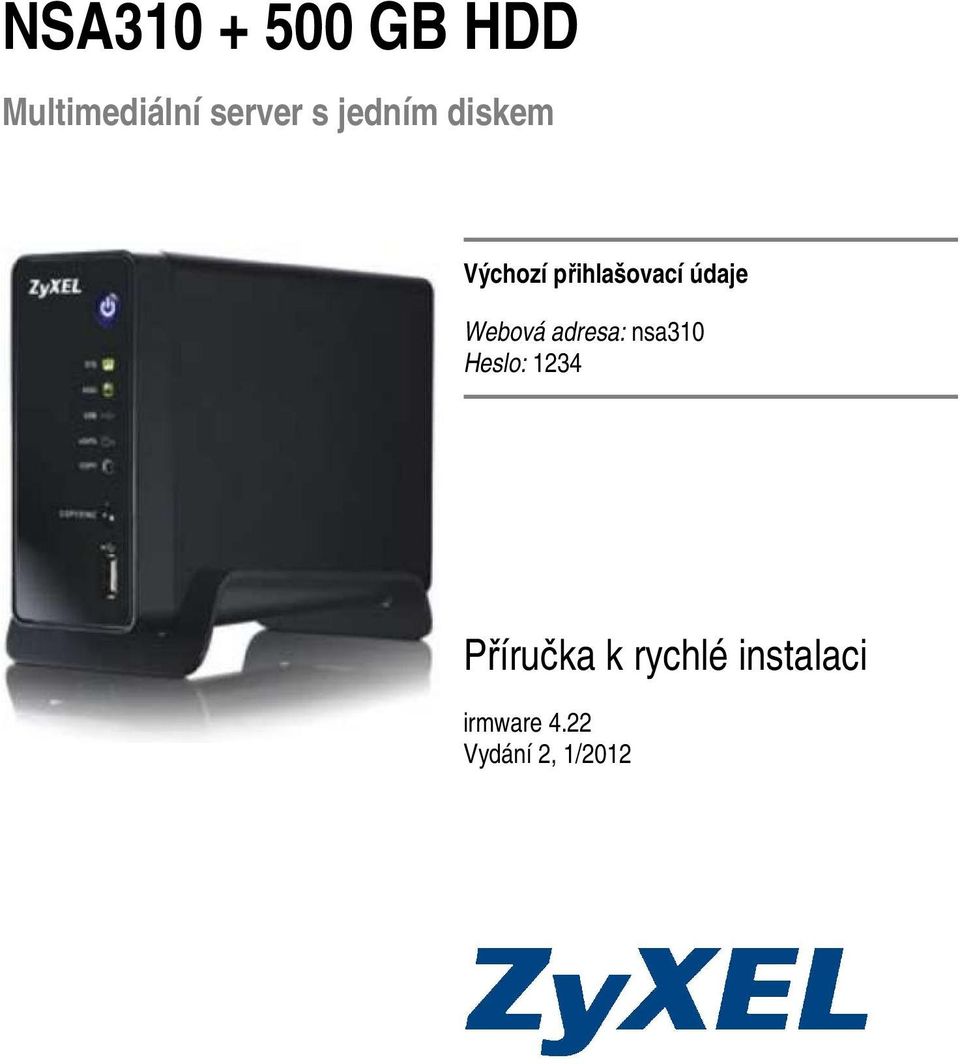

1 NSA GB HDD Multimediální server s jedním diskem Výchozí přihlašovací údaje Webová adresa: nsa310 Heslo: 1234 Příručka k rychlé instalaci irmware 4.22 Vydání 2, 1/2012

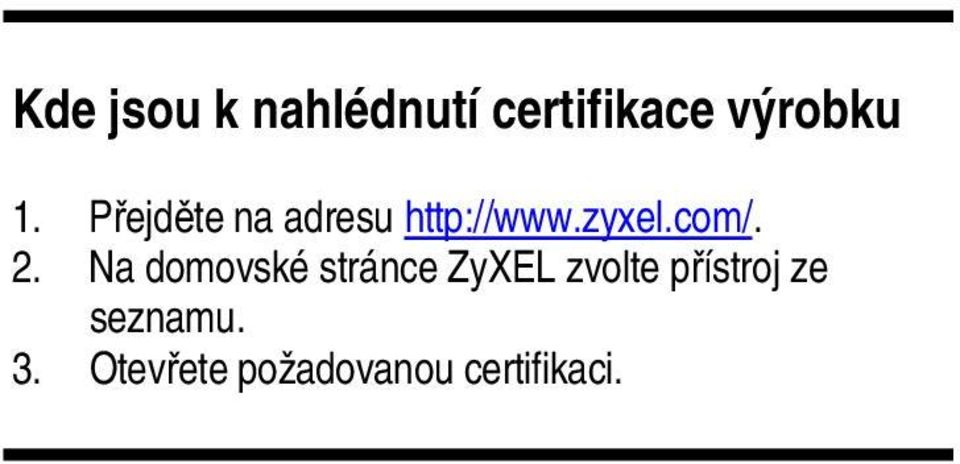

2 Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze seznamu. 3. Otevřete požadovanou certifikaci.

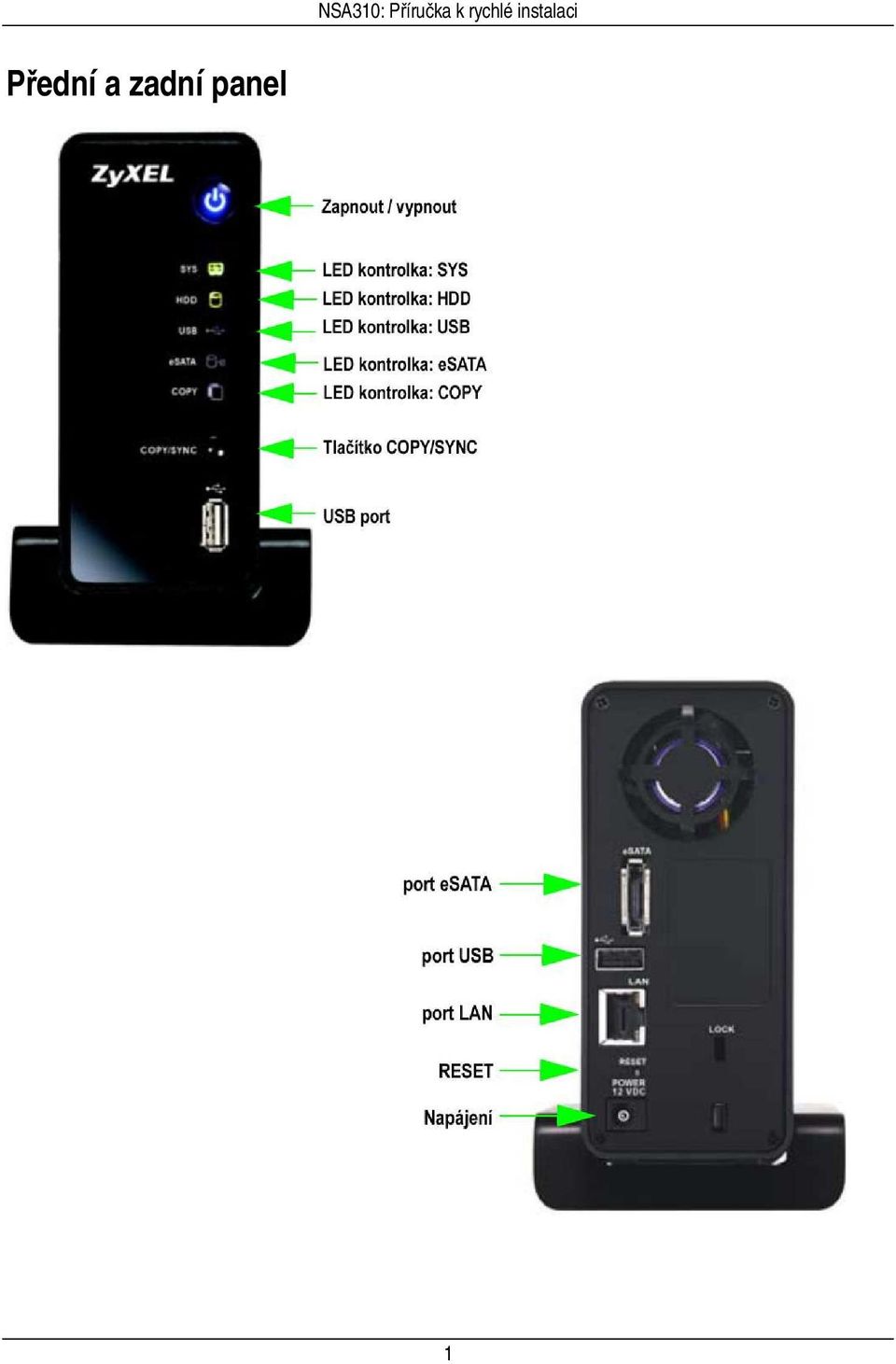

3 Přední a zadní panel 1

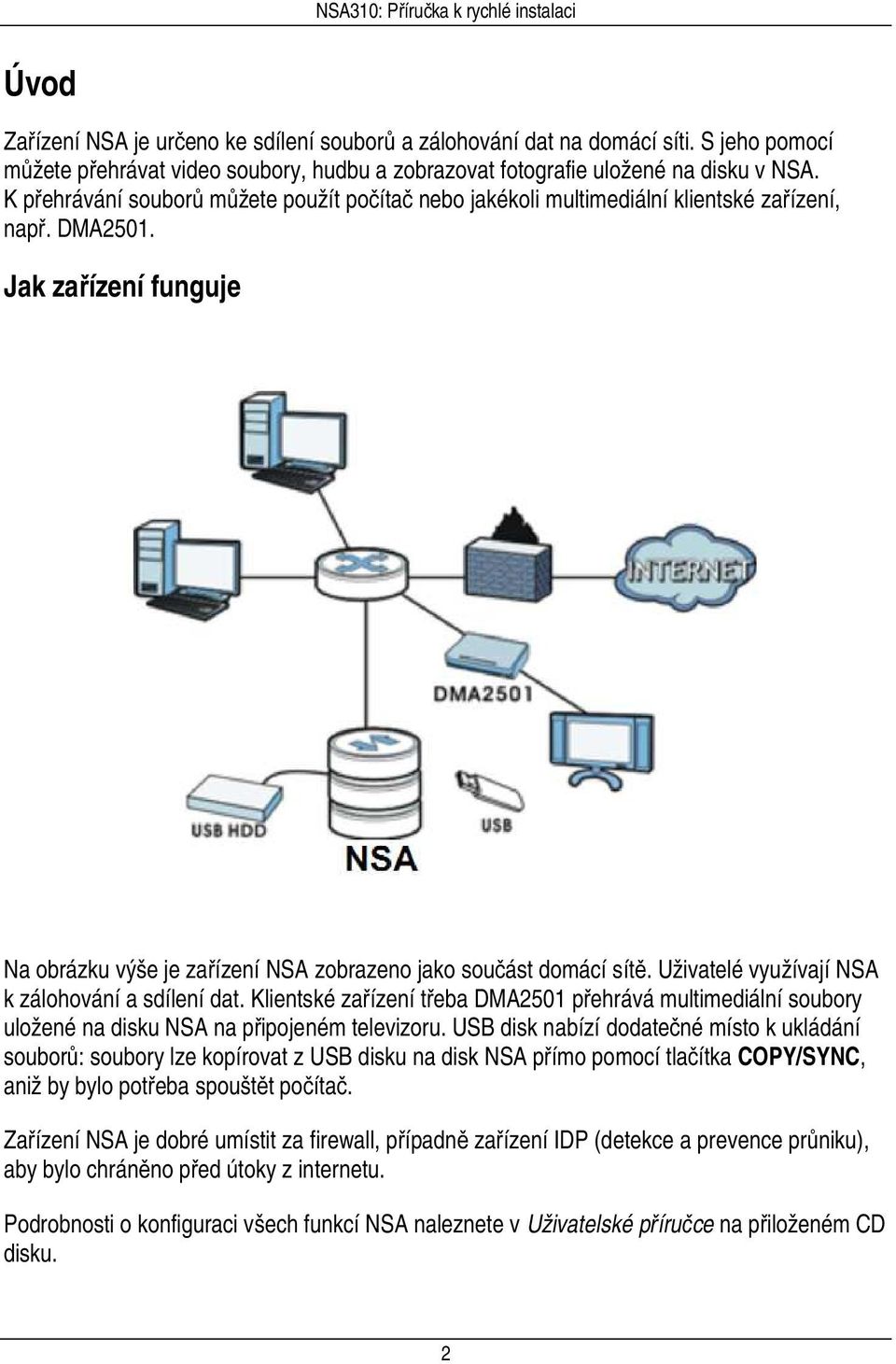

4 Úvod Zařízení NSA je určeno ke sdílení souborů a zálohování dat na domácí síti. S jeho pomocí můžete přehrávat video soubory, hudbu a zobrazovat fotografie uložené na disku v NSA. K přehrávání souborů můžete použít počítač nebo jakékoli multimediální klientské zařízení, např. DMA2501. Jak zařízení funguje Na obrázku výše je zařízení NSA zobrazeno jako součást domácí sítě. Uživatelé využívají NSA k zálohování a sdílení dat. Klientské zařízení třeba DMA2501 přehrává multimediální soubory uložené na disku NSA na připojeném televizoru. USB disk nabízí dodatečné místo k ukládání souborů: soubory lze kopírovat z USB disku na disk NSA přímo pomocí tlačítka COPY/SYNC, aniž by bylo potřeba spouštět počítač. Zařízení NSA je dobré umístit za firewall, případně zařízení IDP (detekce a prevence průniku), aby bylo chráněno před útoky z internetu. Podrobnosti o konfiguraci všech funkcí NSA naleznete v Uživatelské příručce na přiloženém CD disku. 2

Uživatelé využívají NSA k zálohování a sdílení dat. Klientské zařízení třeba DMA2501 přehrává multimediální soubory uložené na disku NSA na připojeném televizoru.

5 Co je potřeba k instalaci K provedení všech kroků popsaných níže potřebujete tyto součástky: Vlastní zařízení NSA. Přiložený CD disk se startovací utilitou NAS a uživatelskou příručkou. Napájecí adaptér. Přiložený kabel Ethernet. Pevný disk esata s kabelem (volitelné). USB kabel (volitelně, když potřebujete rozšířit ukládací kapacitu připojením kompatibilních USB 2.0 disků). Pokud má USB disk vlastní napájení, nezapomeňte ho použít. Počítač s portem Ethernet. Zařízení pro přístup k síti, např. switch, router nebo rozbočovač (volitelně). 3

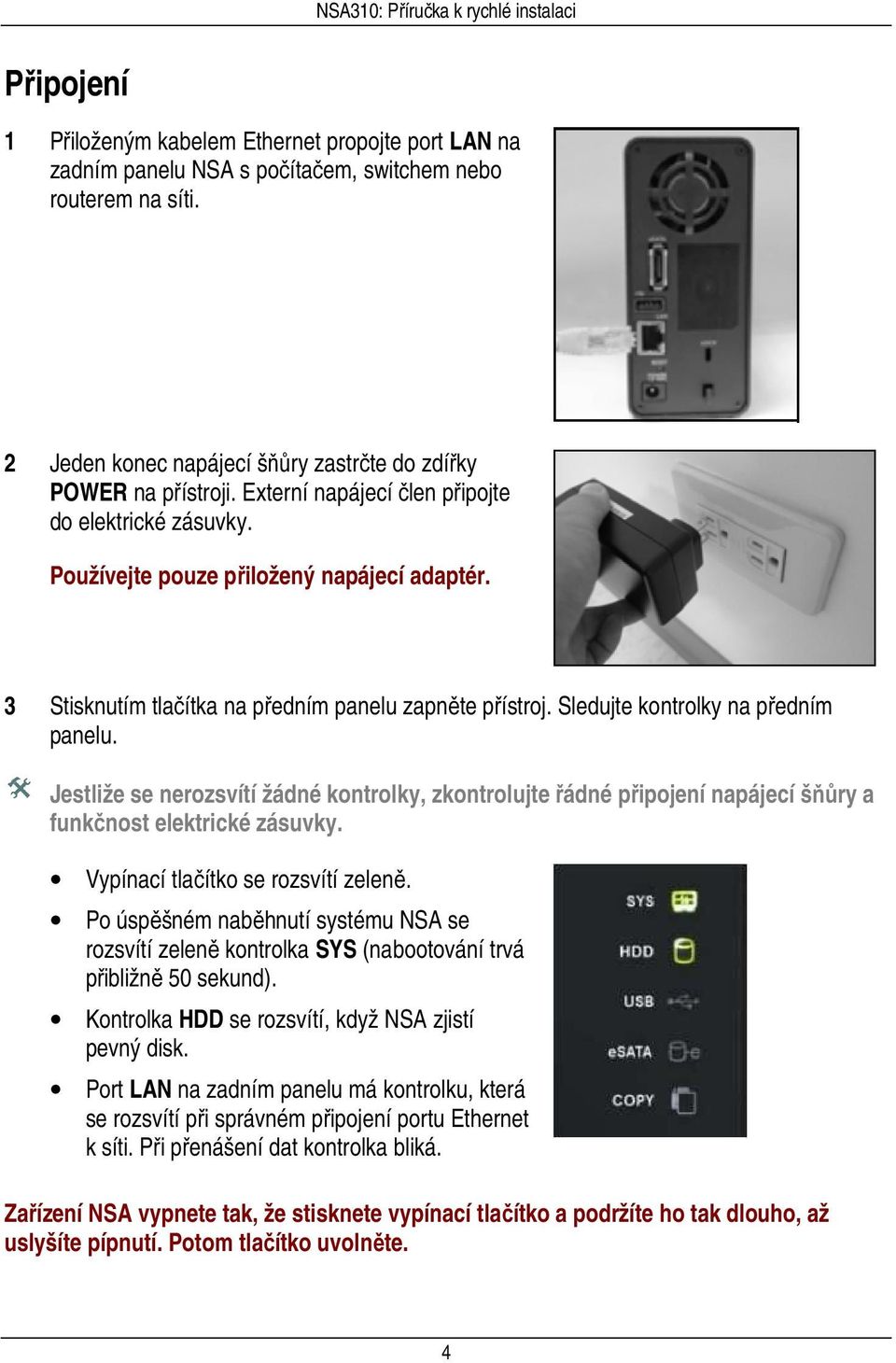

6 Připojení 1 Přiloženým kabelem Ethernet propojte port LAN na zadním panelu NSA s počítačem, switchem nebo routerem na síti. 2 Jeden konec napájecí šňůry zastrčte do zdířky POWER na přístroji. Externí napájecí člen připojte do elektrické zásuvky. Používejte pouze přiložený napájecí adaptér. 3 Stisknutím tlačítka na předním panelu zapněte přístroj. Sledujte kontrolky na předním panelu. Jestliže se nerozsvítí žádné kontrolky, zkontrolujte řádné připojení napájecí šňůry a funkčnost elektrické zásuvky. Vypínací tlačítko se rozsvítí zeleně. Po úspěšném naběhnutí systému NSA se rozsvítí zeleně kontrolka SYS (nabootování trvá přibližně 50 sekund). Kontrolka HDD se rozsvítí, když NSA zjistí pevný disk. Port LAN na zadním panelu má kontrolku, která se rozsvítí při správném připojení portu Ethernet k síti. Při přenášení dat kontrolka bliká. Zařízení NSA vypnete tak, že stisknete vypínací tlačítko a podržíte ho tak dlouho, až uslyšíte pípnutí. Potom tlačítko uvolněte. 4

Jestliže se nerozsvítí žádné kontrolky, zkontrolujte řádné připojení napájecí šňůry a funkčnost elektrické zásuvky. Vypínací tlačítko se rozsvítí zeleně.

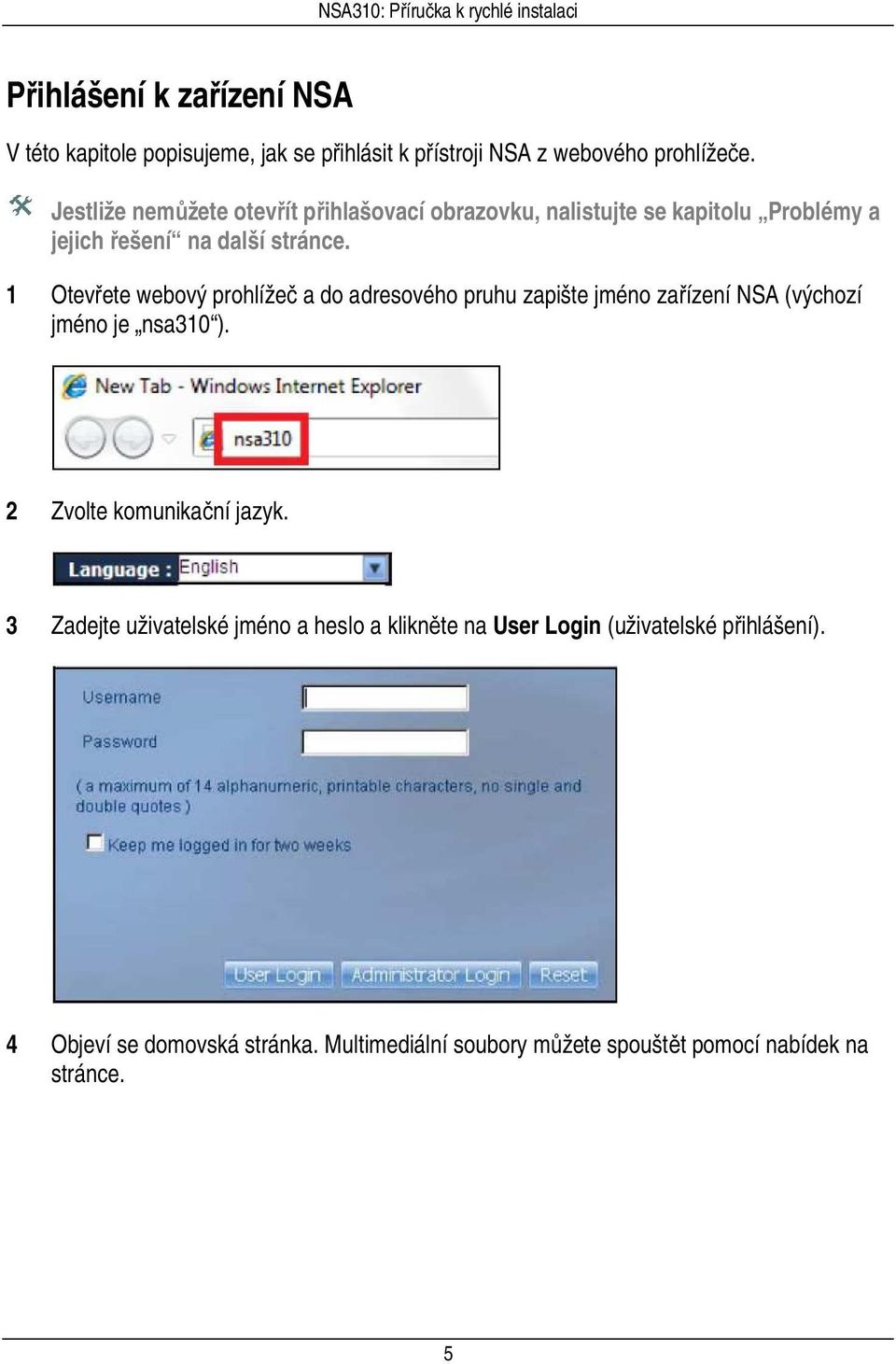

7 Přihlášení k zařízení NSA V této kapitole popisujeme, jak se přihlásit k přístroji NSA z webového prohlížeče. Jestliže nemůžete otevřít přihlašovací obrazovku, nalistujte se kapitolu Problémy a jejich řešení na další stránce. 1 Otevřete webový prohlížeč a do adresového pruhu zapište jméno zařízení NSA (výchozí jméno je nsa310 ). 2 Zvolte komunikační jazyk. 3 Zadejte uživatelské jméno a heslo a klikněte na User Login (uživatelské přihlášení). 4 Objeví se domovská stránka. Multimediální soubory můžete spouštět pomocí nabídek na stránce. 5

1 Otevřete webový prohlížeč a do adresového pruhu zapište jméno zařízení NSA (výchozí jméno je nsa310 ). 2 Zvolte komunikační jazyk.

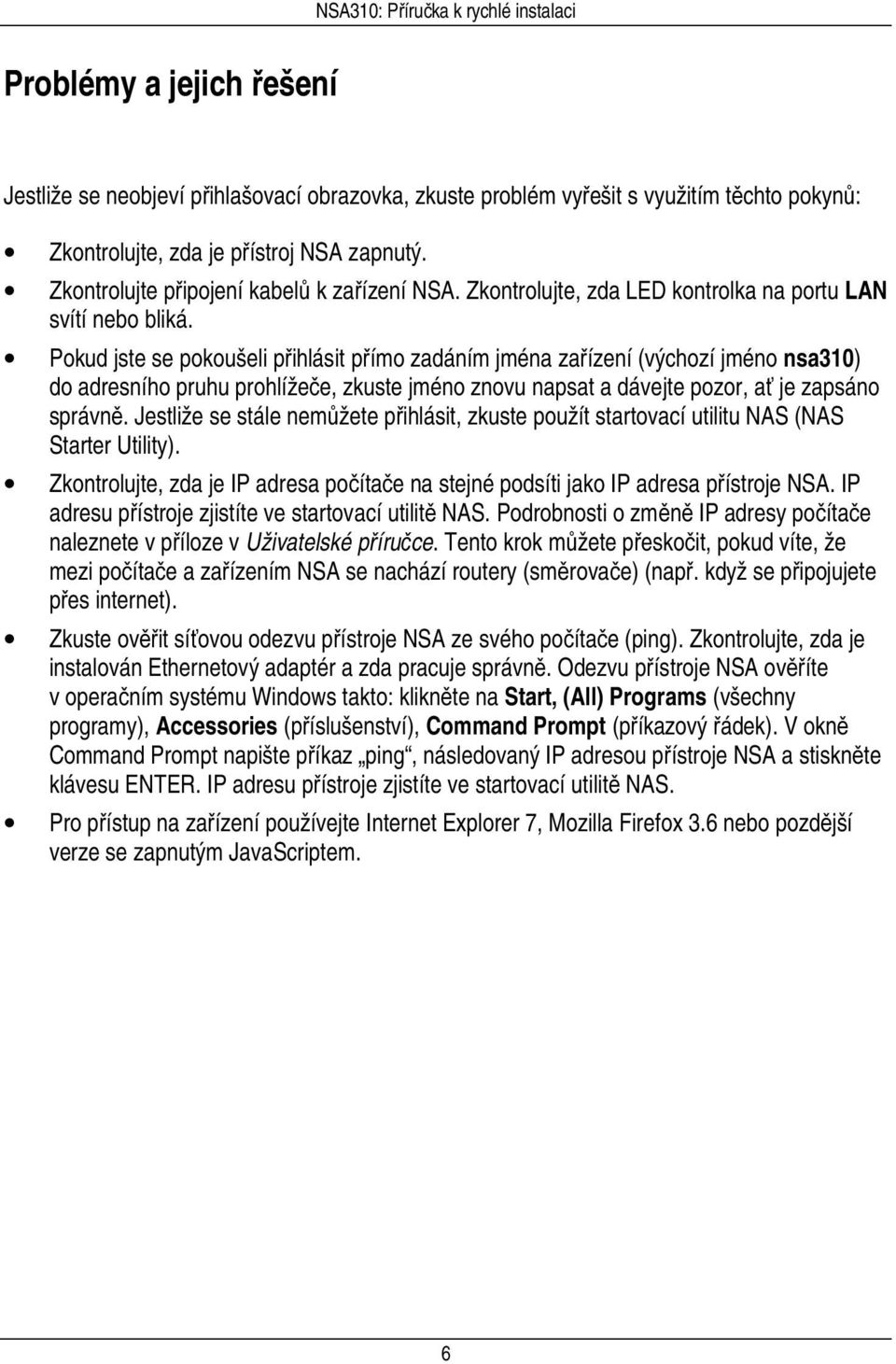

8 Problémy a jejich řešení Jestliže se neobjeví přihlašovací obrazovka, zkuste problém vyřešit s využitím těchto pokynů: Zkontrolujte, zda je přístroj NSA zapnutý. Zkontrolujte připojení kabelů k zařízení NSA. Zkontrolujte, zda LED kontrolka na portu LAN svítí nebo bliká. Pokud jste se pokoušeli přihlásit přímo zadáním jména zařízení (výchozí jméno nsa310) do adresního pruhu prohlížeče, zkuste jméno znovu napsat a dávejte pozor, ať je zapsáno správně. Jestliže se stále nemůžete přihlásit, zkuste použít startovací utilitu NAS (NAS Starter Utility). Zkontrolujte, zda je IP adresa počítače na stejné podsíti jako IP adresa přístroje NSA. IP adresu přístroje zjistíte ve startovací utilitě NAS. Podrobnosti o změně IP adresy počítače naleznete v příloze v Uživatelské příručce. Tento krok můžete přeskočit, pokud víte, že mezi počítače a zařízením NSA se nachází routery (směrovače) (např. když se připojujete přes internet). Zkuste ověřit síťovou odezvu přístroje NSA ze svého počítače (ping). Zkontrolujte, zda je instalován Ethernetový adaptér a zda pracuje správně. Odezvu přístroje NSA ověříte v operačním systému Windows takto: klikněte na Start, (All) Programs (všechny programy), Accessories (příslušenství), Command Prompt (příkazový řádek). V okně Command Prompt napište příkaz ping, následovaný IP adresou přístroje NSA a stiskněte klávesu ENTER. IP adresu přístroje zjistíte ve startovací utilitě NAS. Pro přístup na zařízení používejte Internet Explorer 7, Mozilla Firefox 3.6 nebo pozdější verze se zapnutým JavaScriptem. 6

Pokud jste se pokoušeli přihlásit přímo zadáním jména zařízení (výchozí jméno nsa310) do adresního pruhu prohlížeče, zkuste jméno znovu napsat a dávejte pozor, ať je zapsáno správně.
