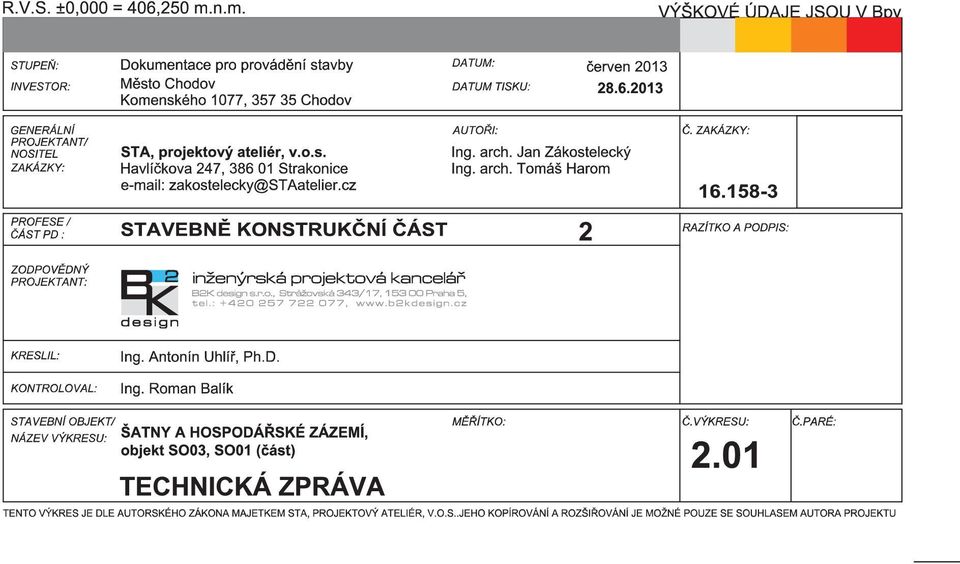

Šatny a hospodářské zázemí, objekt SO03, SO01 (část) SPORTOVNÍ CENTRUM CHODOV OBSAH... 2 TECHNICKÁ ZPRÁVA K OBJEKTU SO ÚVOD...

Transkript

1

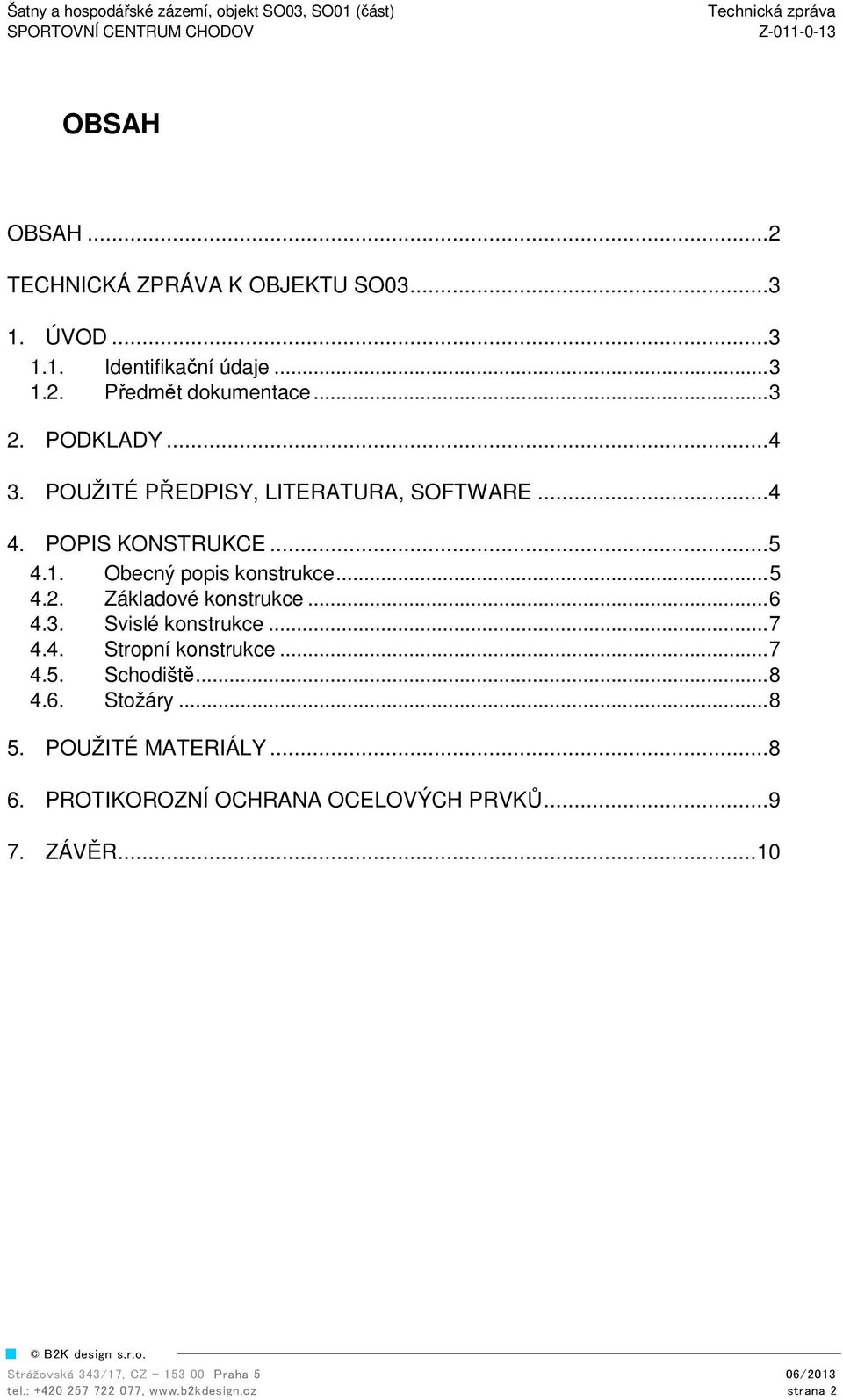

2 OBSAH OBSAH... 2 TECHNICKÁ ZPRÁVA K OBJEKTU SO ÚVOD Identifikační údaje Předmět dokumentace PODKLADY POUŽITÉ PŘEDPISY, LITERATURA, SOFTWARE POPIS KONSTRUKCE Obecný popis konstrukce Základové konstrukce Svislé konstrukce Stropní konstrukce Schodiště Stožáry POUŽITÉ MATERIÁLY PROTIKOROZNÍ OCHRANA OCELOVÝCH PRVKŮ ZÁVĚR tel.: , strana 2

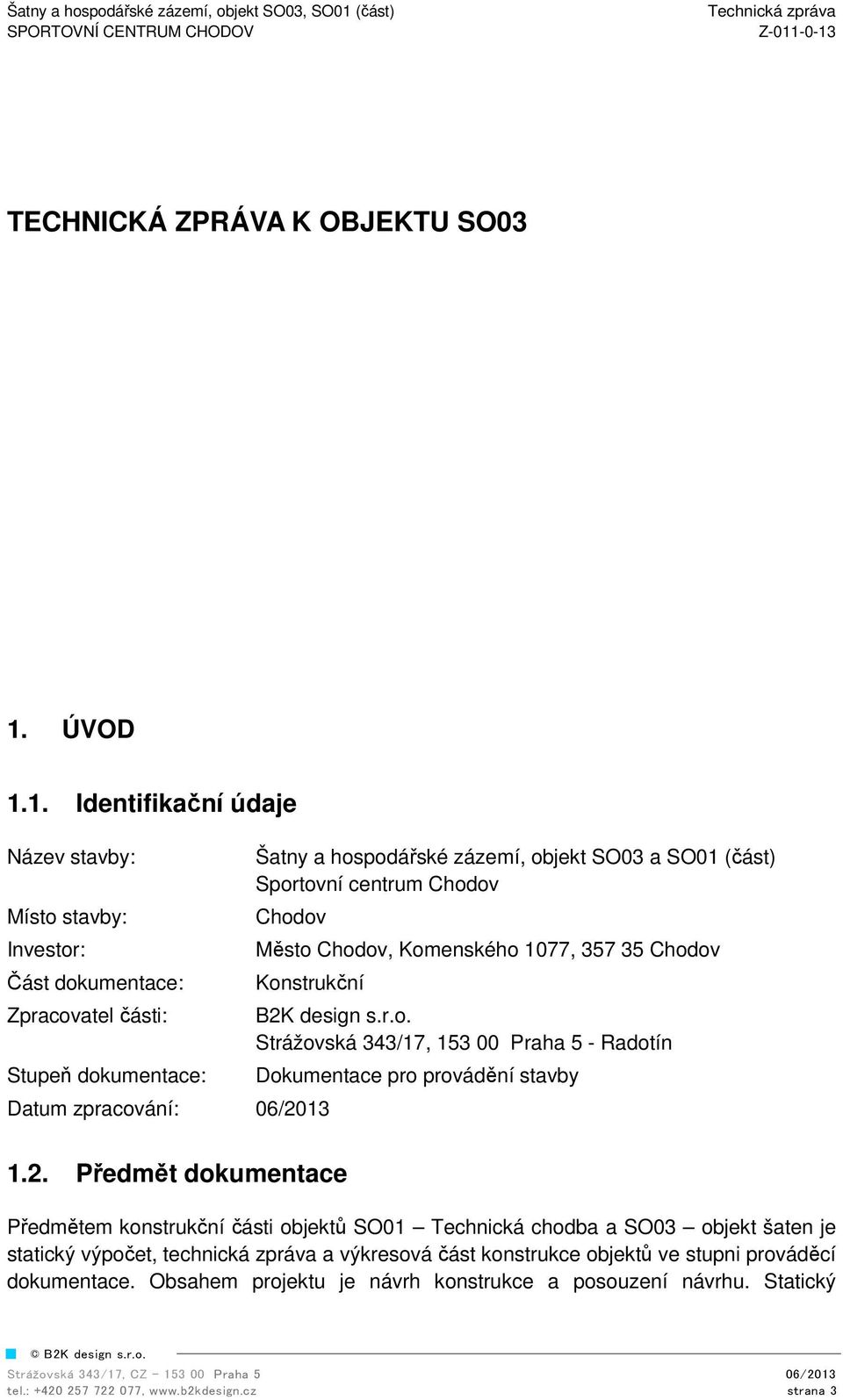

3 TECHNICKÁ ZPRÁVA K OBJEKTU SO03 1. ÚVOD 1.1. Identifikační údaje Název stavby: Místo stavby: Investor: Část dokumentace: Zpracovatel části: Stupeň dokumentace: Šatny a hospodářské zázemí, objekt SO03 a SO01 (část) Sportovní centrum Chodov Chodov Město Chodov, Komenského 1077, Chodov Konstrukční Datum zpracování: 06/2013 B2K design s.r.o. Strážovská 343/17, Praha 5 - Radotín Dokumentace pro provádění stavby 1.2. Předmět dokumentace Předmětem konstrukční části objektů SO01 Technická chodba a SO03 objekt šaten je statický výpočet, technická zpráva a výkresová část konstrukce objektů ve stupni prováděcí dokumentace. Obsahem projektu je návrh konstrukce a posouzení návrhu. Statický tel.: , strana 3

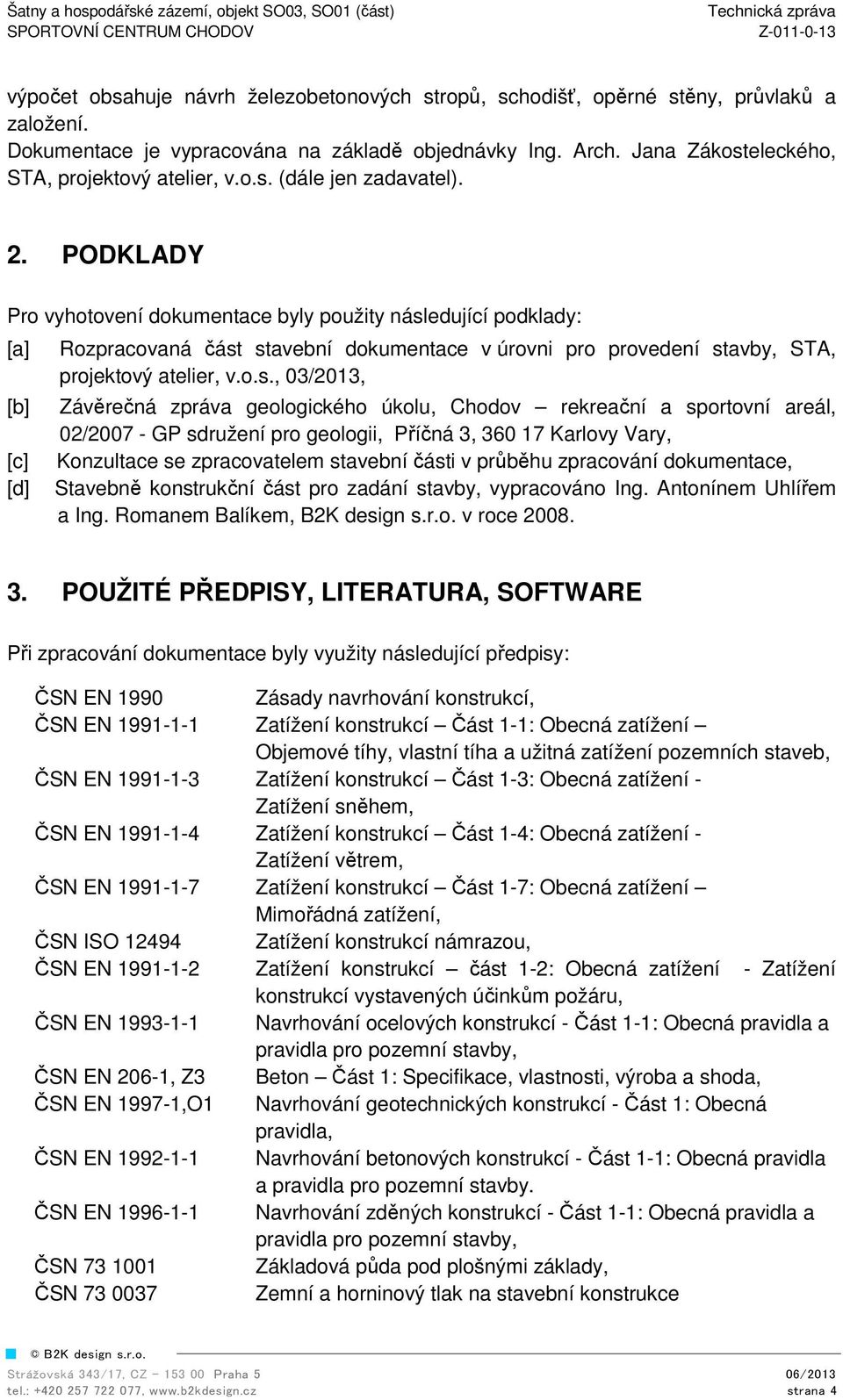

4 výpočet obsahuje návrh železobetonových stropů, schodišť, opěrné stěny, průvlaků a založení. Dokumentace je vypracována na základě objednávky Ing. Arch. Jana Zákosteleckého, STA, projektový atelier, v.o.s. (dále jen zadavatel). 2. PODKLADY Pro vyhotovení dokumentace byly použity následující podklady: [a] [b] [c] [d] Rozpracovaná část stavební dokumentace v úrovni pro provedení stavby, STA, projektový atelier, v.o.s., 03/2013, Závěrečná zpráva geologického úkolu, Chodov rekreační a sportovní areál, 02/ GP sdružení pro geologii, Příčná 3, Karlovy Vary, Konzultace se zpracovatelem stavební části v průběhu zpracování dokumentace, Stavebně konstrukční část pro zadání stavby, vypracováno Ing. Antonínem Uhlířem a Ing. Romanem Balíkem, B2K design s.r.o. v roce POUŽITÉ PŘEDPISY, LITERATURA, SOFTWARE Při zpracování dokumentace byly využity následující předpisy: ČSN EN 1990 Zásady navrhování konstrukcí, ČSN EN Zatížení konstrukcí Část 1-1: Obecná zatížení Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb, ČSN EN Zatížení konstrukcí Část 1-3: Obecná zatížení - Zatížení sněhem, ČSN EN Zatížení konstrukcí Část 1-4: Obecná zatížení - Zatížení větrem, ČSN EN Zatížení konstrukcí Část 1-7: Obecná zatížení Mimořádná zatížení, ČSN ISO Zatížení konstrukcí námrazou, ČSN EN Zatížení konstrukcí část 1-2: Obecná zatížení - Zatížení konstrukcí vystavených účinkům požáru, ČSN EN Navrhování ocelových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby, ČSN EN 206-1, Z3 Beton Část 1: Specifikace, vlastnosti, výroba a shoda, ČSN EN ,O1 Navrhování geotechnických konstrukcí - Část 1: Obecná pravidla, ČSN EN Navrhování betonových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby. ČSN EN Navrhování zděných konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby, ČSN Základová půda pod plošnými základy, ČSN Zemní a horninový tlak na stavební konstrukce tel.: , strana 4

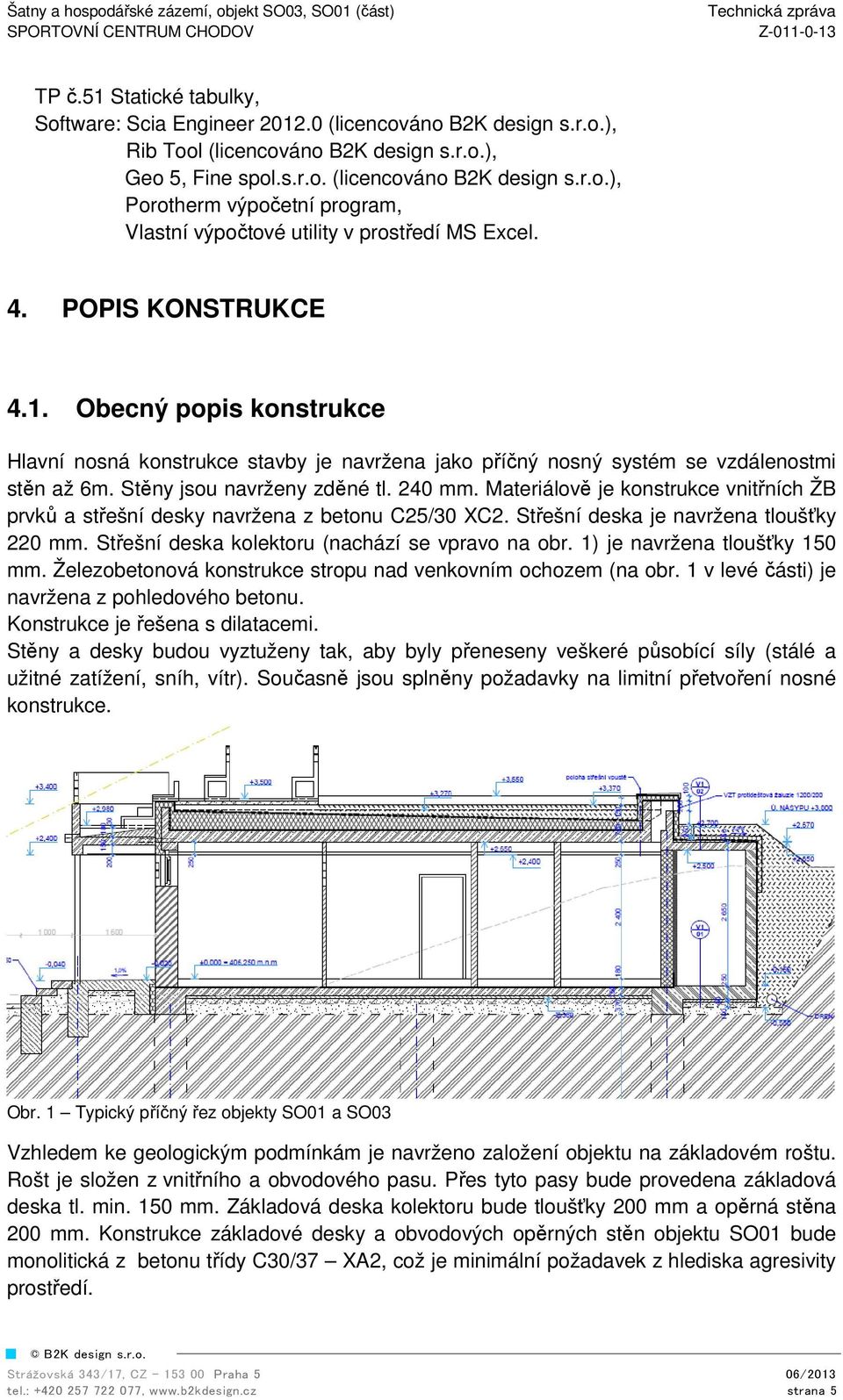

5 TP č.51 Statické tabulky, Software: Scia Engineer (licencováno B2K design s.r.o.), Rib Tool (licencováno B2K design s.r.o.), Geo 5, Fine spol.s.r.o. (licencováno B2K design s.r.o.), Porotherm výpočetní program, Vlastní výpočtové utility v prostředí MS Excel. 4. POPIS KONSTRUKCE 4.1. Obecný popis konstrukce Hlavní nosná konstrukce stavby je navržena jako příčný nosný systém se vzdálenostmi stěn až 6m. Stěny jsou navrženy zděné tl. 240 mm. Materiálově je konstrukce vnitřních ŽB prvků a střešní desky navržena z betonu C25/30 XC2. Střešní deska je navržena tloušťky 220 mm. Střešní deska kolektoru (nachází se vpravo na obr. 1) je navržena tloušťky 150 mm. Železobetonová konstrukce stropu nad venkovním ochozem (na obr. 1 v levé části) je navržena z pohledového betonu. Konstrukce je řešena s dilatacemi. Stěny a desky budou vyztuženy tak, aby byly přeneseny veškeré působící síly (stálé a užitné zatížení, sníh, vítr). Současně jsou splněny požadavky na limitní přetvoření nosné konstrukce. Obr. 1 Typický příčný řez objekty SO01 a SO03 Vzhledem ke geologickým podmínkám je navrženo založení objektu na základovém roštu. Rošt je složen z vnitřního a obvodového pasu. Přes tyto pasy bude provedena základová deska tl. min. 150 mm. Základová deska kolektoru bude tloušťky 200 mm a opěrná stěna 200 mm. Konstrukce základové desky a obvodových opěrných stěn objektu SO01 bude monolitická z betonu třídy C30/37 XA2, což je minimální požadavek z hlediska agresivity prostředí. tel.: , strana 5

6 4.2. Základové konstrukce Obecné poznámky Dle inženýrsko-geologického průzkumu, viz [b] byly uvažovány základové poměry dle výsledků sond CHB 3, CHB4 a J3. Jelikož nebylo součásti IGP zatřídění zemin a popis jejich mechanických vlastností, byl návrh proveden s uvážením tabulkových hodnot. Únosnost základové půdy se při realizaci upřesní geologem a statikem, který případně upraví navržený stav dle skutečné kvality podloží. Při provádění základů je třeba odčerpáváním snížit hladinu spodní vody, tak aby základová spáry byla před provedením suchá. Dále je třeba základovou spáru před betonáží chránit proti promrzání a dešťovým srážkám Základová deska objektu SO01 Základová deska je navržena z vodostavebného betonu C30/37 XA2. Tloušťka desky je 200 mm. Na desku navazuje železobetonová opěrná stěna tloušťka 200 mm. Deska tak tvoří součást opěrné stěny. Vyztužení desky je navrženo při obou površích s krytím výztuže 40 mm a maximálním průsakem 50 mm. Konzistence betonové směsi zavlhlá. Betonová směs bude obohacena o přísadu zamezující průsaku vody (na trhlinku 0,2 mm). Základová deska bude vyztužena na maximální trhlinku 0,3 mm. Úroveň základové spáry desky je 0,350 m. S místě napojení opěrné stěny bude v pracovní spáře osazen svislý bitumenový těsnící plech po celé délce Základová deska objektu SO03 Základová deska pod objektem SO03 je navržena z betonu třídy C25/30 XC2. Tloušťka desky je 150 mm. Vyztužení desky při obou površích bude konstrukčně sítěmi. Krytí výztuže je 40 mm. Úroveň základové spáry desky je -0,330 a -0,550 m. V místech betonových prahů je třeba provést při výrobě osazení spojovací výztuže nutné pro provázání Základové prahy Základové prahy jsou provedeny s úrovní základové spáry -0,700 a -0,900 m. Šířka pod podélnými nebo příčnými nosnými stěnami je 0,6 m. Výška je navržena 0,50 m. Základové prahy budou vyztuženy vázanou výztuží. Materiál základových pasů je beton C25/30 XC2. Krytí výztuže je 40 mm Piloty Pod prahy jsou navrženy piloty. Piloty budou provedeny z betonu C25/30-XC2. Průměr pilot je jednotně 630 mm. Délky pilot byly navrženy 8,0 m (pro piloty P1) a 7,0 m (pro P2). Piloty budou vyztuženy vázanou výztuží 6xϕR16. Krytí je navrženo 60 mm. Rozmístění pilot je patrné z výkresové části dokumentace. tel.: , strana 6

7 4.3. Svislé konstrukce Nosné zdivo Zděné konstrukce jsou navrženy z cihelných tvarovek tloušťky 240 mm. Třída pevnosti P10 na maltu M Ocelové sloupy Ocelové sloupy budou umístěny šikmo pod vyloženou částí střešní konstrukce. Profil sloupů je navržen TRϕ102x4. Kotvení do střešní konstrukce a základů je navrženo přes čelní kotvení desku P8x Připojení bude pomocí koutového svaru 3 mm. Vlastní kotvení je navrženo pomocí čtveřice kotev ϕ12 mm do chemické malty. Hloubka kotvení bude alespoň 120 mm. Ocelové sloupy byly navrženy na požadavek požární odolnosti 15 minut Opěrné stěny kolektoru SO01 a spodní VZT vany SO03 Opěrné stěny jsou navrženy dle výkresové části tloušťky 200 mm (stěna kolektoru SO01) a u spodní vany VZT 250 mm. Materiál je navržen C30/37 XA2 s maximálním průsakem 50 mm. Vyztužení sítěmi při obou površích s krytím 40 mm. Opěrná stěna bude provedena v pracovních fázích po délkách přibližně 5,2 m. V místech těchto řízených spár budou vloženy těsnící pásy. Opěrná stěna kolektoru musí být prováděna souběžně se zajištěním horní hrany proti působení tlaku svahu. Toto zajištění může být realizováno opřením ocelové trubky TR 169*6 po 1,5 m nebo dřevěnými kůly profilu 200 mm rovněž po 1,5 m kotvenými přes pražce do zeminy, popřípadě záporovým pažením. Zajištění nemusí být realizováno jen za předpokladu odtěžení zeminy za stěnou a provedení zásypu až po zatvrdnutí železobetonu stropní konstrukce kolektoru. Odčerpávání spodní vody pod úroveň opěrných stěn může být ukončeno až po dokončení všech přilehlých základových konstrukcí Stropní konstrukce Stropní konstrukce nad kolektorem SO01 Stropní konstrukce zastřešuje kolektor SO01. Stropní konstrukce je navržena tloušťky 150 mm. Třída betonu je C25/30-XC2. Krytí výztuže je 30 mm. Stropní konstrukce spojitě pokračuje a navazuje tak na stropní konstrukci SO03. Provedení je s dilatováním po délce. Výškový rozdíl horních hran stropů je 220 mm. V místě styku pak probíhá podélně železobetonová atika do úrovně +3,450 (vztaženo k úrovni čisté podlahy 1.NP). V místě styku atiky a stropu bude přiznána pracovní spára (v řízeném místě). Při provádění je třeba provést provázání výztuže mezi opěrnou stěnou a stropní konstrukcí. tel.: , strana 7

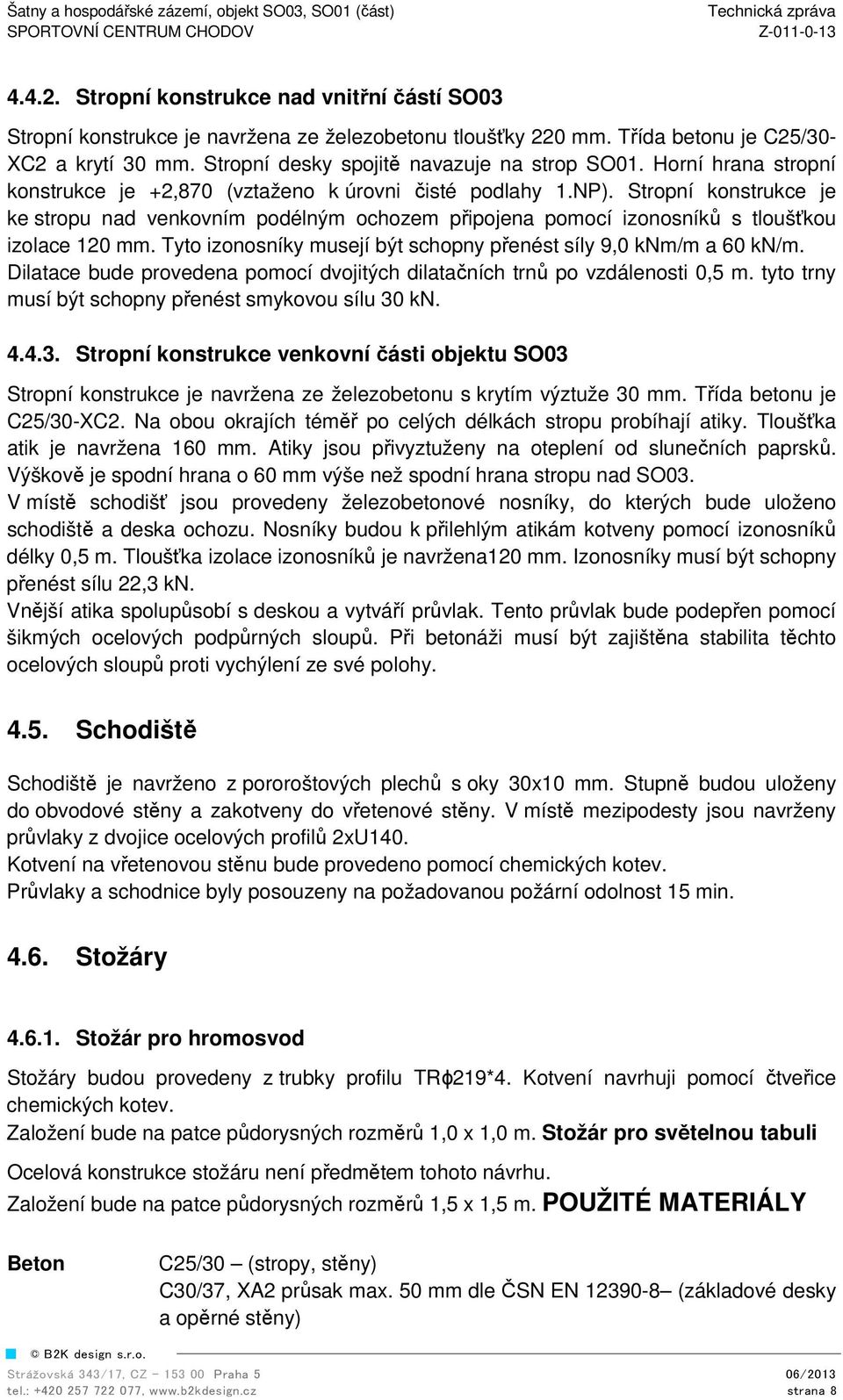

8 Stropní konstrukce nad vnitřní částí SO03 Stropní konstrukce je navržena ze železobetonu tloušťky 220 mm. Třída betonu je C25/30- XC2 a krytí 30 mm. Stropní desky spojitě navazuje na strop SO01. Horní hrana stropní konstrukce je +2,870 (vztaženo k úrovni čisté podlahy 1.NP). Stropní konstrukce je ke stropu nad venkovním podélným ochozem připojena pomocí izonosníků s tloušťkou izolace 120 mm. Tyto izonosníky musejí být schopny přenést síly 9,0 knm/m a 60 kn/m. Dilatace bude provedena pomocí dvojitých dilatačních trnů po vzdálenosti 0,5 m. tyto trny musí být schopny přenést smykovou sílu 30 kn Stropní konstrukce venkovní části objektu SO03 Stropní konstrukce je navržena ze železobetonu s krytím výztuže 30 mm. Třída betonu je C25/30-XC2. Na obou okrajích téměř po celých délkách stropu probíhají atiky. Tloušťka atik je navržena 160 mm. Atiky jsou přivyztuženy na oteplení od slunečních paprsků. Výškově je spodní hrana o 60 mm výše než spodní hrana stropu nad SO03. V místě schodišť jsou provedeny železobetonové nosníky, do kterých bude uloženo schodiště a deska ochozu. Nosníky budou k přilehlým atikám kotveny pomocí izonosníků délky 0,5 m. Tloušťka izolace izonosníků je navržena120 mm. Izonosníky musí být schopny přenést sílu 22,3 kn. Vnější atika spolupůsobí s deskou a vytváří průvlak. Tento průvlak bude podepřen pomocí šikmých ocelových podpůrných sloupů. Při betonáži musí být zajištěna stabilita těchto ocelových sloupů proti vychýlení ze své polohy Schodiště Schodiště je navrženo z pororoštových plechů s oky 30x10 mm. Stupně budou uloženy do obvodové stěny a zakotveny do vřetenové stěny. V místě mezipodesty jsou navrženy průvlaky z dvojice ocelových profilů 2xU140. Kotvení na vřetenovou stěnu bude provedeno pomocí chemických kotev. Průvlaky a schodnice byly posouzeny na požadovanou požární odolnost 15 min Stožáry Stožár pro hromosvod Stožáry budou provedeny z trubky profilu TRϕ219*4. Kotvení navrhuji pomocí čtveřice chemických kotev. Založení bude na patce půdorysných rozměrů 1,0 x 1,0 m. Stožár pro světelnou tabuli Ocelová konstrukce stožáru není předmětem tohoto návrhu. Založení bude na patce půdorysných rozměrů 1,5 x 1,5 m. POUŽITÉ MATERIÁLY Beton C25/30 (stropy, stěny) C30/37, XA2 průsak max. 50 mm dle ČSN EN (základové desky a opěrné stěny) tel.: , strana 8

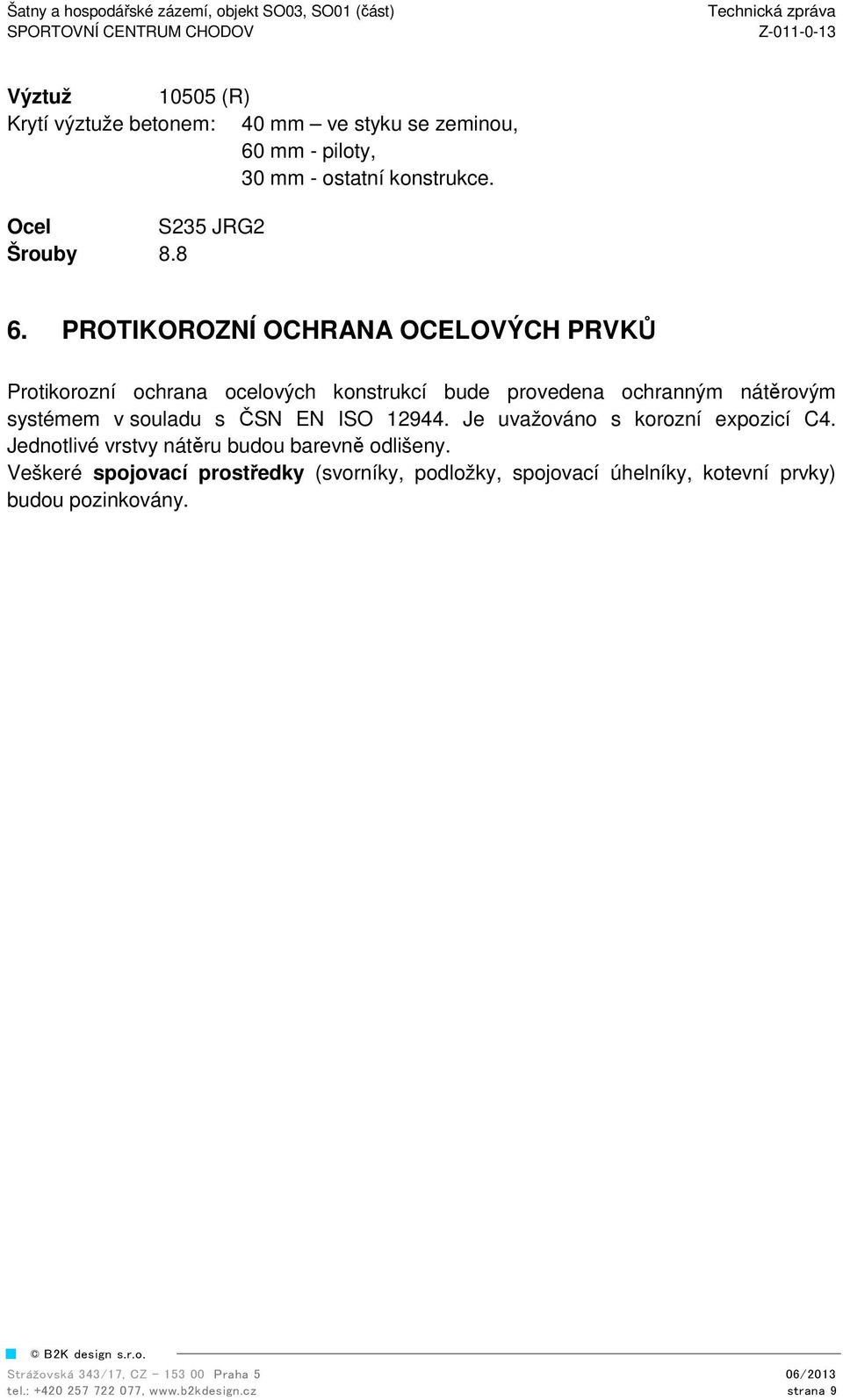

9 Výztuž (R) Krytí výztuže betonem: 40 mm ve styku se zeminou, 60 mm - piloty, 30 mm - ostatní konstrukce. Ocel S235 JRG2 Šrouby PROTIKOROZNÍ OCHRANA OCELOVÝCH PRVKŮ Protikorozní ochrana ocelových konstrukcí bude provedena ochranným nátěrovým systémem v souladu s ČSN EN ISO Je uvažováno s korozní expozicí C4. Jednotlivé vrstvy nátěru budou barevně odlišeny. Veškeré spojovací prostředky (svorníky, podložky, spojovací úhelníky, kotevní prvky) budou pozinkovány. tel.: , strana 9

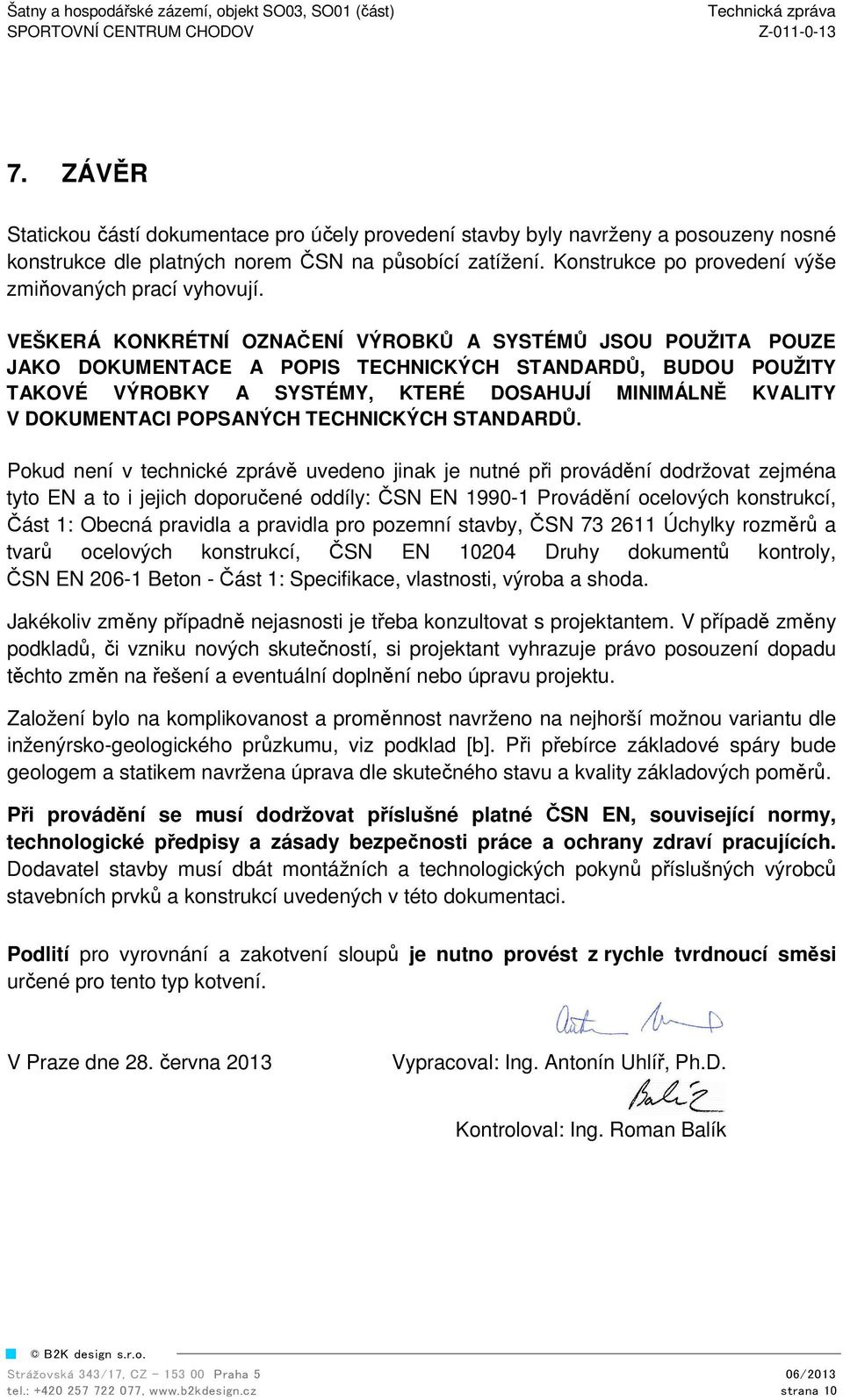

10 7. ZÁVĚR Statickou částí dokumentace pro účely provedení stavby byly navrženy a posouzeny nosné konstrukce dle platných norem ČSN na působící zatížení. Konstrukce po provedení výše zmiňovaných prací vyhovují. VEŠKERÁ KONKRÉTNÍ OZNAČENÍ VÝROBKŮ A SYSTÉMŮ JSOU POUŽITA POUZE JAKO DOKUMENTACE A POPIS TECHNICKÝCH STANDARDŮ, BUDOU POUŽITY TAKOVÉ VÝROBKY A SYSTÉMY, KTERÉ DOSAHUJÍ MINIMÁLNĚ KVALITY V DOKUMENTACI POPSANÝCH TECHNICKÝCH STANDARDŮ. Pokud není v technické zprávě uvedeno jinak je nutné při provádění dodržovat zejména tyto EN a to i jejich doporučené oddíly: ČSN EN Provádění ocelových konstrukcí, Část 1: Obecná pravidla a pravidla pro pozemní stavby, ČSN Úchylky rozměrů a tvarů ocelových konstrukcí, ČSN EN Druhy dokumentů kontroly, ČSN EN Beton - Část 1: Specifikace, vlastnosti, výroba a shoda. Jakékoliv změny případně nejasnosti je třeba konzultovat s projektantem. V případě změny podkladů, či vzniku nových skutečností, si projektant vyhrazuje právo posouzení dopadu těchto změn na řešení a eventuální doplnění nebo úpravu projektu. Založení bylo na komplikovanost a proměnnost navrženo na nejhorší možnou variantu dle inženýrsko-geologického průzkumu, viz podklad [b]. Při přebírce základové spáry bude geologem a statikem navržena úprava dle skutečného stavu a kvality základových poměrů. Při provádění se musí dodržovat příslušné platné ČSN EN, související normy, technologické předpisy a zásady bezpečnosti práce a ochrany zdraví pracujících. Dodavatel stavby musí dbát montážních a technologických pokynů příslušných výrobců stavebních prvků a konstrukcí uvedených v této dokumentaci. Podlití pro vyrovnání a zakotvení sloupů je nutno provést z rychle tvrdnoucí směsi určené pro tento typ kotvení. V Praze dne 28. června 2013 Vypracoval: Ing. Antonín Uhlíř, Ph.D. Kontroloval: Ing. Roman Balík tel.: , strana 10
