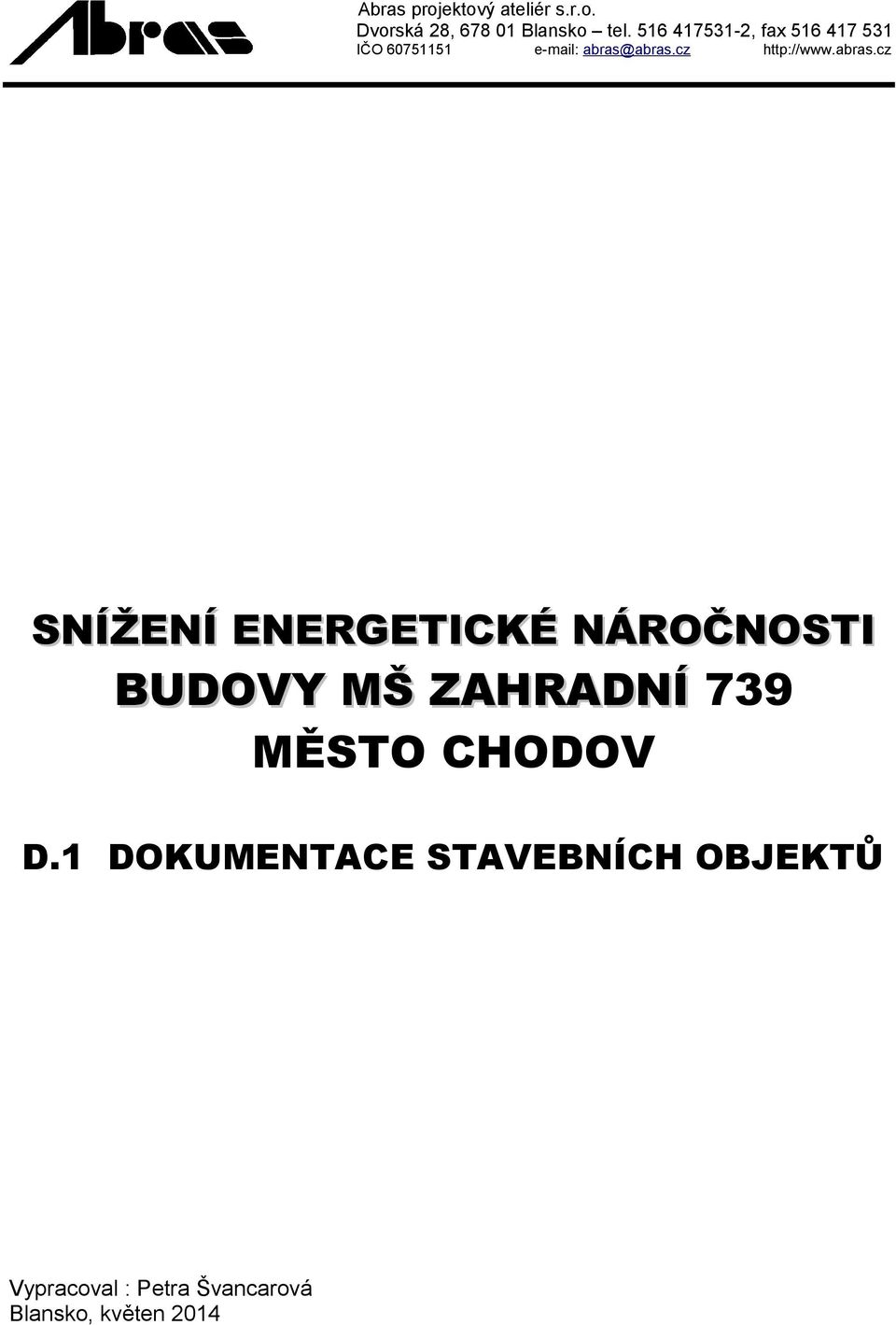

1 Abras projektový ateliér s.r.o. Dvorská 28, Blansko tel , fax IČO SNÍŽENÍ ENERGETICKÉ NÁROČNOSTI BUDOVY MŠ ZAHRADNÍ 739 MĚSTO CHODOV D.1 DOKUMENTACE STAVEBNÍCH OBJEKTŮ Vypracoval : Petra Švancarová Blansko, květen 2014

2 2

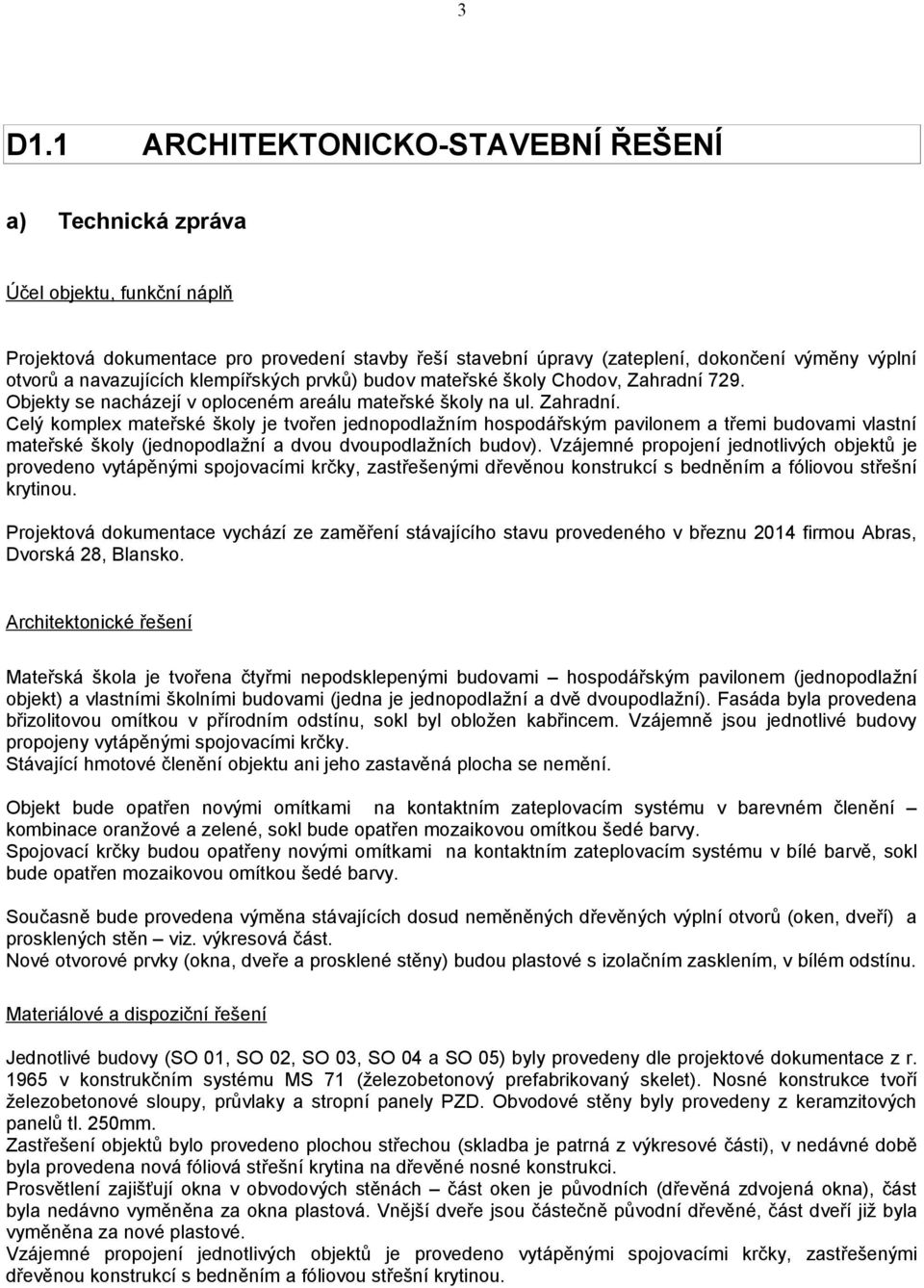

3 3 D1.1 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ a) Technická zpráva Účel objektu, funkční náplň Projektová dokumentace pro provedení stavby řeší stavební úpravy (zateplení, dokončení výměny výplní otvorů a navazujících klempířských prvků) budov mateřské školy Chodov, Zahradní 729. Objekty se nacházejí v oploceném areálu mateřské školy na ul. Zahradní. Celý komplex mateřské školy je tvořen jednopodlažním hospodářským pavilonem a třemi budovami vlastní mateřské školy (jednopodlažní a dvou dvoupodlažních budov). Vzájemné propojení jednotlivých objektů je provedeno vytápěnými spojovacími krčky, zastřešenými dřevěnou konstrukcí s bedněním a fóliovou střešní krytinou. Projektová dokumentace vychází ze zaměření stávajícího stavu provedeného v březnu 2014 firmou Abras, Dvorská 28, Blansko. Architektonické řešení Mateřská škola je tvořena čtyřmi nepodsklepenými budovami hospodářským pavilonem (jednopodlažní objekt) a vlastními školními budovami (jedna je jednopodlažní a dvě dvoupodlažní). Fasáda byla provedena břizolitovou omítkou v přírodním odstínu, sokl byl obložen kabřincem. Vzájemně jsou jednotlivé budovy propojeny vytápěnými spojovacími krčky. Stávající hmotové členění objektu ani jeho zastavěná plocha se nemění. Objekt bude opatřen novými omítkami na kontaktním zateplovacím systému v barevném členění kombinace oranžové a zelené, sokl bude opatřen mozaikovou omítkou šedé barvy. Spojovací krčky budou opatřeny novými omítkami na kontaktním zateplovacím systému v bílé barvě, sokl bude opatřen mozaikovou omítkou šedé barvy. Současně bude provedena výměna stávajících dosud neměněných dřevěných výplní otvorů (oken, dveří) a prosklených stěn viz. výkresová část. Nové otvorové prvky (okna, dveře a prosklené stěny) budou plastové s izolačním zasklením, v bílém odstínu. Materiálové a dispoziční řešení Jednotlivé budovy ( a ) byly provedeny dle projektové dokumentace z r v konstrukčním systému MS 71 (železobetonový prefabrikovaný skelet). Nosné konstrukce tvoří železobetonové sloupy, průvlaky a stropní panely PZD. Obvodové stěny byly provedeny z keramzitových panelů tl. 250mm. Zastřešení objektů bylo provedeno plochou střechou (skladba je patrná z výkresové části), v nedávné době byla provedena nová fóliová střešní krytina na dřevěné nosné konstrukci. Prosvětlení zajišťují okna v obvodových stěnách část oken je původních (dřevěná zdvojená okna), část byla nedávno vyměněna za okna plastová. Vnější dveře jsou částečně původní dřevěné, část dveří již byla vyměněna za nové plastové. Vzájemné propojení jednotlivých objektů je provedeno vytápěnými spojovacími krčky, zastřešenými dřevěnou konstrukcí s bedněním a fóliovou střešní krytinou.

4 4 Svislé konstrukce Jednotlivé budovy byly provedeny dle projektové dokumentace z r v konstrukčním systému MS 71 (železobetonový prefabrikovaný skelet). Nosné konstrukce tvoří železobetonové sloupy, průvlaky a stropní panely PZD. Obvodové stěny byly provedeny z keramzitových panelů tl. 250mm. Nosné konstrukce spojovacích krčků jsou vyzděny z pórobetonových tvárnic tloušťky 250mm. Stropní a střešní konstrukce Zastřešení jednotlivých budov bylo provedeno plochými střechami nosnou konstrukci tvoří železobetonové stropní desky PZD. Na nich byla proveden vyrovnávací vrstva cementovým potěrem, parozábrana asfaltový pás, násyp z keramzitu, keramzitbetonový potěr a hydroizolační souvrství. V 80. letech byla pravděpodobně střechy sanovány doplněním dřevěné konstrukce (trámky+záklop) a nová fóliová hydroizolace a oplechování střech. Zastřešení krčků je tvořeno dřevěnými trámky se záklopem a fóliovou krytinou. Podlahové konstrukce Podlahové konstrukce jsou provedeny podle typu prostředí a účelů místností. Nášlapné vrstvy podlah tvoří PVC nebo textilní krytiny, případně keramické dlažby. Nášlapná vrstva podlahy spojovacího krčku je tvořena podlahovinou PVC. Úpravy povrchů Venkovní fasáda břizolitová omítka v přírodním odstínu, sokl je obložen kabřincem. Vnitřní povrchy stěn jsou opatřeny štukovou omítkou, případně keramickým obkladem. Venkovní fasáda vápenná hladká v bílém odstínu. Vnitřní omítky jsou vápenné štukové. Výplně otvorů Výplně otvorů tvoří původní dřevěná zdvojená okna a dřevěné dveře, případně v nedávné domě již osazená plastová okna a dveře. Jednotlivé výplně otvorů jsou patrné z výkresové části. Výplně otvorů tvoří původní dřevěná zdvojená okna a kovové dveře. Vstup do spojovacích krčků je zajištěn stávajícími dřevěnými jednokřídlými dveřmi.

5 5 Bezbariérové užívání stavby Není v této projektové dokumentaci nově řešeno. Celkové provozní řešení Dispoziční řešení objektu se nemění. Technologie výroby Nemění se. Konstrukční a stavebně technické řešení SO 01, SO 02 SO 03, SO 04, (na základě energetického auditu) Stavební úpravy budou spočívat : 1. v zateplení obvodových stěn (včetně soklů) 2. v zateplení střech, podhledů 3. v dokončení výměny otvorových prvků (dřevěných oken a dveří, prosklených stěn) - viz. výkresová dokumentace Po demontáži prvků na fasádě, oplechování a demontáži výplní otvorů určených k výměně bude na obvodových stěnách proveden kontaktní zateplovací systém tvořený fasádním polystyrenem EPS F tl. 160mm, v soklové části z extrudovaného polystyrenu XPS tl. 160mm (částečně nad rámec auditu). Stávající skladba střech (SO01-SO04) bude odstraněna až po nosnou železobetonovou konstrukci (zrušeno bude i stávající odvětrání střechy), provede se nová parozábrana, tepelná izolace z polystyrenových desek EPS S celkové tloušťky 240mm a nová hydroizolace z mpvc fólie. Případné zvýšení atiky je navrženo deskami z extrudovaného polystyrenu tl. 2x 100mm a deskou OSB III tl. 30mm pro osazení nového oplechování. V rámci zateplení střechy budou provedeny nové klempířské prvky oplechování, lemování, apod. U objektu (spojovací krček) bude provedeno odstranění vnitřního podhledu, zateplení a montáž nového sádrokartonového podhledu na zavěšené konstrukci. Uvažované zateplení konstrukcí splňuje požadavek na doporučovanou hodnotu součinitele prostupu tepla dle ČSN Stávající dřevěná zdvojená okna, dveře a prosklené stěny budou vyměněny za nové plastové s kvalitním izolačním zasklením viz. výkresy pohledů a výpisy plastových výrobků. Stávající plastová okna a dveře se nemění. U objektu SO 01 dochází k částečnému zazdění vstupního otvoru s dveřmi a sklobetonovými tvárnicemi a osazení okna. V objektech SO 02 a SO 03 budou zrušena tři oken ve schodišťovém prostoru (včetně sklobetonových tvárnic) a vstupní stěny v zadní části objektů otvory budou zazděny. U objektu SO 04 dojde k zrušení dvou vstupních dveří v zadní části objektu otvory budou zazděny. U objektu dojde ke zvětšení otvorů vstupních dveří a osazení nových překladů. Všechny nové výplně otvorů budou splňovat požadavek na hodnotu součinitele tepla U W =1,2W/m²K, U D = 1,2 W/m 2 K ). Osazení oken a dveří bude provedeno v souladu s ČSN Okna a vnější dveře Požadavky na zabudování. Klempířské prvky (oplechování, lemování střech, apod.) budou provedeny z fóliovaného (poplastovaného) plechu. Pro oplechování parapetů bude použito systémových prvků.

6 6 Po zateplení obvodových stěn budou provedeny nové omítky - zrnitost 1,5mm - na kontaktním zateplovacím systému (ETICS), tvořeným fasádním pěnovým polystyrénem, případně soklovými polystyrenovými deskami a lepícími a armovacími tmely. Zateplení obvodových stěn bude provedeno dle platných norem ČSN , ČSN Norma určuje technické požadavky na provádění vnějších tepelně izolačních kompozitních systémů (ETICS) s tepelnou izolací z pěnového polystyrenu (EPS) a s konečnou úpravou omítkou nebo omítkou a nátěrem. Technické požadavky obsažené v normě jsou směřovány na základní technologické operace při provádění ETICS, tj. přípravu podkladu, lepení desek tepelné izolace, kotvení hmoždinkami, provádění základní vrstvy a konečné povrchové úpravy. Skladba součástí ETICS je závislá na stavu podkladu a jeho případné další úpravě před započetím montáže. Bezpečnost při užívání stavby Veškeré konstrukce jsou navrženy a řešeny tak, aby splňovaly požadavky hygienických směrnic a ČSN. Ochrana zdraví a pracovní prostředí Veškeré stavební práce budou prováděny dodavatelsky odbornými firmami. Bezpečnost a ochrana zdraví třetích osob bude zajištěna dodržováním příslušných bezpečnostních předpisů. Osvětlení, oslunění Údaje o denním osvětlení a oslunění Prosvětlení jednotlivých místností je řešeno stávajícími i nově navrženými okenními otvory (plastová okna a dveře). Řešení umělého osvětlení Umělé osvětlení (zářivkovými a žárovkovými svítidly) je stávající v požadovaných hodnotách dle ČSN. Akustika / hluk,vibrace-popis řešení Stavba při běžném využívání nezpůsobí zvýšenou hlučnost v území. Zvláštní opatření nejsou požadována. Zásady hospodaření energiemi Úspora energie je zajištěna správnou volbou materiálů obvodových stěn. Jednotlivé konstrukce splňují požadavky novelizované ČSN a vycházejí ze zpracovaného energetického auditu.

7 7 Ochrana stavby před negativními účinky vnějšího prostředí Ochrana stavby před škodlivými vlivy je zajištěna volbou vhodných stavebních materiálů. Veškeré stavební materiály podléhající korozi (ocelové konstrukce) budou opatřeny antikorozními nátěry, případně jinou povrchovou úpravou (poplastování, atd.). Požadavky na požární ochranu konstrukcí Se zvláštními úpravami se neuvažuje viz. Požárně bezpečnostní řešení. Údaje o požadované jakosti navržených materiálů a o požadované jakosti provedení Stavba bude provedena v běžné kvalitě za dodržení příslušných předpisů. Popis netradičních technologických postupů a zvláštních požadavků na provádění a jakost navržených konstrukcí Neuvažují se. Požadavky na vypracování dokumentace zajišťované zhotovitelem stavby-obsah a rozsah výrobní a dílenské dokumentace zhotovitele Neuvažují se. Stanovení požadovaných kontrol zakrývaných konstrukcí a případných kontrolních měření a zkoušek, pokud jsou požadovány nad rámec povinných stanovených příslušnými technologickými předpisy a normami Neuvažují se.

8 8 D1.2 Stavebně konstrukční řešení a) Technická zpráva KONSTRUKCE A PRÁCE HSV Bourání SO 01 V rámci bouracích prací budou odbourány všechny dřevěné vnější otvorové prvky v objektu, u vstupních dveří, nad kterými je nadsvětlík, bude vybourán dělicí překlad. Dále bude odstraněn obklad soklů z keramických pásků. Z fasády budou demontovány větrací mřížky, osvětlení, vypínače, domovní zvonky, polykarbonátové stříšky nad vstupy do objektu, okenní mříže, orientační tabule, hromosvody, konzoly pro antény. Skladba střešní konstrukce bude odbourána až na žb stropní panely. SO 02, SO 03 V rámci bouracích prací budou odbourány všechny dřevěné vnější otvorové prvky v objektu. Dále bude odbourán obklad soklů z keramických pásků. Z fasády bude demontováno osvětlení, domovní zvonek, hromosvody. Skladba střešní konstrukce bude odbourána až na žb stropní panely. SO 04 V rámci bouracích prací budou odbourány všechny dřevěné vnější otvorové prvky v objektu, u vstupních dveří, nad kterými je nadsvětlík, bude vybourán dělicí překlad. Dále bude odbourán obklad soklů z keramických pásků. Z fasády bude demontováno osvětlení, domovní zvonek, hromosvody, větrací mřížky. Skladba střešní konstrukce bude odbourána až na žb stropní panely. Ve spojovacím krčku budou odbourány všechny dřevěné a ocelové vnější otvorové prvky v objektu, u vstupních dveří budou otvory výškově zvětšeny. Uvnitř bude demontován stávající dřevěný palubkový podhled, na fasádě budou demontovány dešťové svody. Nosné zdivo, svislé konstrukce SO 01 Bude provedeno částečné dozdění otvoru na západní fasádě z pórobetonových tvárnic v tl. 250mm. SO 02, SO 03 Ve schodišťovém prostoru budou zazděny tři okenní otvory pórobetonovými tvárnicemi v tl. 250mm a dále budou zmenšeny dva okenní otvory zazděním o 150mm. Na severní fasádě bude zazděn otvor po vstupní stěně.

9 9 SO 04 Na severní fasádě budou zazděny dva otvory po vstupní stěně, dále bude zmenšen okenní otvor zazděním o 150mm. Konstrukce střechy Po odstranění stávající skladby střechy až po nosnou konstrukci (stropní panel) se provede penetrační nátěr, parotěsnící vrstva z SBS asfaltových modifikovaných pásů (plnoplošně natavená), tepelná izolace tl. 240mm ve spádu, separační skleněná rohož (120 g/m2) a střešní fólie mpvc tl. 1,5mm (světle šedá), kotvená do betonového panelu (průměrně 4 teleskopické kotvy). Před zahájením pokládky nutno provést tahové zkoušky pro specifikaci typu kotev a jejich délky a následně provést statický výpočet kotvení. Případné zvýšení atiky je navrženo pomocí desek XPS (celk. tl. 200mm) a desek OSB III (tl. 30mm). Střešní fólie se vytáhne na korunu atiky, kde se napojí na okapnici z fóliového plechu. Stávající střešní vpusti se nahradí novými dvouúrovňovými se spodním napojovacím asfaltovým límcem pro napojení na parotěsnící pás a horním fóliovým límcem pro napojení střešní fólie. Po dokončení pokládky střešního pláště bude opětovně osazeno hromosvodní vedení. Konstrukce podhledů Po odstranění stávajícího podhledu z dřevěných palubek, bude provedeno zateplení z minerálních izolačních desek v tloušťce 220mm a osazení nového sádrokartonového podhledu z desek GKB tl. 12,5, zavěšeného na ocelové konstrukci. Výplně otvorů, V otvorech po vybouraných oknech a dveřích budou osazena nová plastová okna, zasklená izolačním dvojsklem, U W=1,2W/m 2.K., vstupní dveře budou splňovat U D=1,2W/m 2.K. Osazení oken a dveří bude provedeno v souladu s ČSN Okna a vnější dveře Požadavky na zabudování Úpravy povrchů Omítky, obklady Vnitřní omítky budou po výměně otvorových prvků vyspraveny - vápenné štukové. Nově budou provedeny na nově dozděných stěnách (dozdívky otvorů). Vnější omítky budou tenkovrstvé, točené, zrnitost 1,5mm, v kombinaci odstínu oranžové a zelené barvy, u spojovacího krčku v bílé barvě. Soklové omítky se uvažují mozaikové v šedém odstínu. Konkrétní odstíny budou upřesněny na základě vzorků předložených dodavatelem v průběhu stavby. Po osazení nových otvorových prvků bude zapraveno ostění obložené keramickými obkladačkami (v hygienickém zázemí objektů).

10 10 Malby Nové vnitřní omítky budou opatřeny malbou. Tepelné izolace SO 01 Bude provedeno zateplení obvodových stěn objektu hospodářského pavilonu kontaktním zateplovacím systémem deskami EPS-F v tl. 160mm (zateplovaná plocha 186,331m2). U terénu bude použito v pásu desek XPS tl. 160mm (zateplovaná plocha 3,22+9,36m2). Celková zateplovaná plocha objektu 198,81m2.. Soklová část objektu bude zateplena deskami XPS v tl. 160mm, (částečně nad rámec energetického auditu). Ve střeše bude vložena tepelná izolace z desek EPS 100S v tl. nejméně =240mm (zateplovaná plocha 296,45m2), atiky zatepleny deskami z XPS tl =200mm (zateplovaná plocha 18,55m2). Celková zateplovaná plocha střešní konstrukce 315,00m2. SO 02 Bude provedeno zateplení obvodových stěn objektu školky kontaktním zateplovacím systémem deskami EPS-F v tl. 160mm (zateplovaná plocha 405,24m2). U terénu bude použito v pásu desek XPS tl. 160mm (zateplovaná plocha 6,79m2). Celková zateplovaná plocha objektu 412,03m2. Soklová část objektu bude zateplena deskami XPS v tl. 160mm (nad rámec energetického auditu). Ve střeše bude vložena tepelná izolace z desek EPS 100S v tl =240mm (zateplovaná plocha 223,92m2), atiky zatepleny deskami z XPS tl =200mm (zateplovaná plocha 19,10m2). Celková zateplovaná plocha střešní konstrukce 243,02m2. SO 03 Bude provedeno zateplení obvodových stěn objektu školky kontaktním zateplovacím systémem deskami EPS-F v tl. 160mm (zateplovaná plocha 402,01m2). U terénu bude použito v pásu desek XPS tl. 160mm (zateplovaná plocha 10,87m2). Celková zateplovaná plocha objektu 412,88m2. Soklová část objektu bude zateplena deskami XPS v tl. 160mm (nad rámec energetického auditu). Ve střeše bude vložena tepelná izolace z desek EPS 100S v tl =240mm (zateplovaná plocha 223,92m2), atiky zatepleny deskami z XPS tl =200mm (zateplovaná plocha 19,10m2). Celková zateplovaná plocha střešní konstrukce 243,02m2. SO 04 Bude provedeno zateplení obvodových stěn objektu školky kontaktním zateplovacím systémem deskami EPS-F v tl. 160mm (zateplovaná plocha 328,14m2). U terénu bude použito v pásu desek XPS tl. 160mm (zateplovaná plocha 30,37+ 0,87m2). Celková zateplovaná plocha objektu 359,38m2. Soklová část objektu bude zateplena deskami XPS v tl. 160mm (částečně nad rámec energetického auditu). Ve střeše bude vložena tepelná izolace z desek EPS 100S v tl =240mm (zateplovaná plocha 397,06m2), atiky zatepleny deskami z XPS tl =200mm (zateplovaná plocha 32,18m2). Celková zateplovaná plocha střešní konstrukce 429,24m2.

11 11 Bude provedeno zateplení obvodových stěn objektu školky kontaktním zateplovacím systémem deskami EPS-F v tl. 160mm (zateplovaná plocha 214,00m2). U terénu bude použito v pásu desek XPS tl. 160mm (zateplovaná plocha 15,65+10,63m2). Celková zateplovaná plocha objektu 240,28m2. Soklová část objektu bude zateplena deskami XPS v tl. 160mm (částečně nad rámec energetického auditu). V podhledu bude vložena tepelná izolace z tepelně izolačních minerálních desek v tl. 220mm. Celková zateplovaná plocha podhledu 105,98m2. Zateplení obvodových stěn bude provedeno dle platných norem ČSN , ČSN Konstrukce klempířské Budou provedeny obklady parapetů oken a oplechování střešních atik. Parapety budou systémové, oplechování se uvažuje z poplastovaného plechu. Budou provedeny obklady parapetů oken systémové, oplechování se uvažuje z poplastovaného plechu. Dále bude provedeno osazení dešťových svodů. Ostatní konstrukce a práce Po dokončení zateplení a výměny výplní otvorů bude provedeno opětovné osazení demontovaných prvků na fasádě, hromosvodu, případné přemístění svítidel.

12 12 Bezpečnost a ochrana při práci Stavba bude prováděna odbornou stavební firmou za dodržení platných předpisů a norem, z nichž některé uvádím: ČSN ČSN ČSN ČSN ČSN ČSN ON ČSN ČSN ČSN ČSN ČSN ČSN EN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN ON ČSN ČSN ČSN ČSN ČSN ON ČSN ČSN ČSN ČSN ČSN ČSN Vyhl. 268/2009 Sb. NV 591/2006 Sb. NV 362/2005 Statické výpočty stavebních konstrukcí Zatížení stavebních konstrukcí Zakládání stavebních objektů Tepelná ochrana budov Ochrana staveb proti vodě. Hydroizolace. Základní ustanovení. Ochrana staveb proti radonu z podloží Hydroizolace staveb. Izolace asfaltové. Navrhování a provádění Požární bezpečnost staveb. Nevýrobní objekty. Požární bezpečnost staveb. Budovy pro bydlení a ubytování Zakládání staveb. Základová půda pod plošnými základy. Zemní práce. Všeobecné ustanovení. Provádění a kontrola betonových konstrukcí Beton - část 1: Specifikace, vlastnosti, výroba a shoda Navrhování zděných konstrukcí. Navrhování betonových konstrukcí. Navrhování ocelových konstrukcí Provádění zděných konstrukcí Provádění dřevěných konstrukcí Zemní práce. Všeobecná ustanovení Podlahy z dlaždic Navrhování klempířských konstrukcí Zámečnické práce stavební. Základní ustanovení. Schodiště a šikmé rampy. Základní ustanovení. Prostorová úprava vedení technického vybavení Lešení. Společná ustanovení. Ochranná zábradlí. Základní ustanovení. Podlahy. Společná ustanovení. Podlahy. Nášlapné vrstvy z dlaždic. Dřevěné dveře. Základní ustanovení. Navrhování střech. Základní ustanovení Denní osvětlení budov. Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) Vnější tepelně izolační kompozitní systémy (ETICS) Navrhování a použití mechanického upevnění pro spojení s podkladem Okna a vnější dveře Požadavky na zabudování O technických požadavcích na stavby O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích O bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích nebezpečím pádu z výšky nebo do hloubky.
