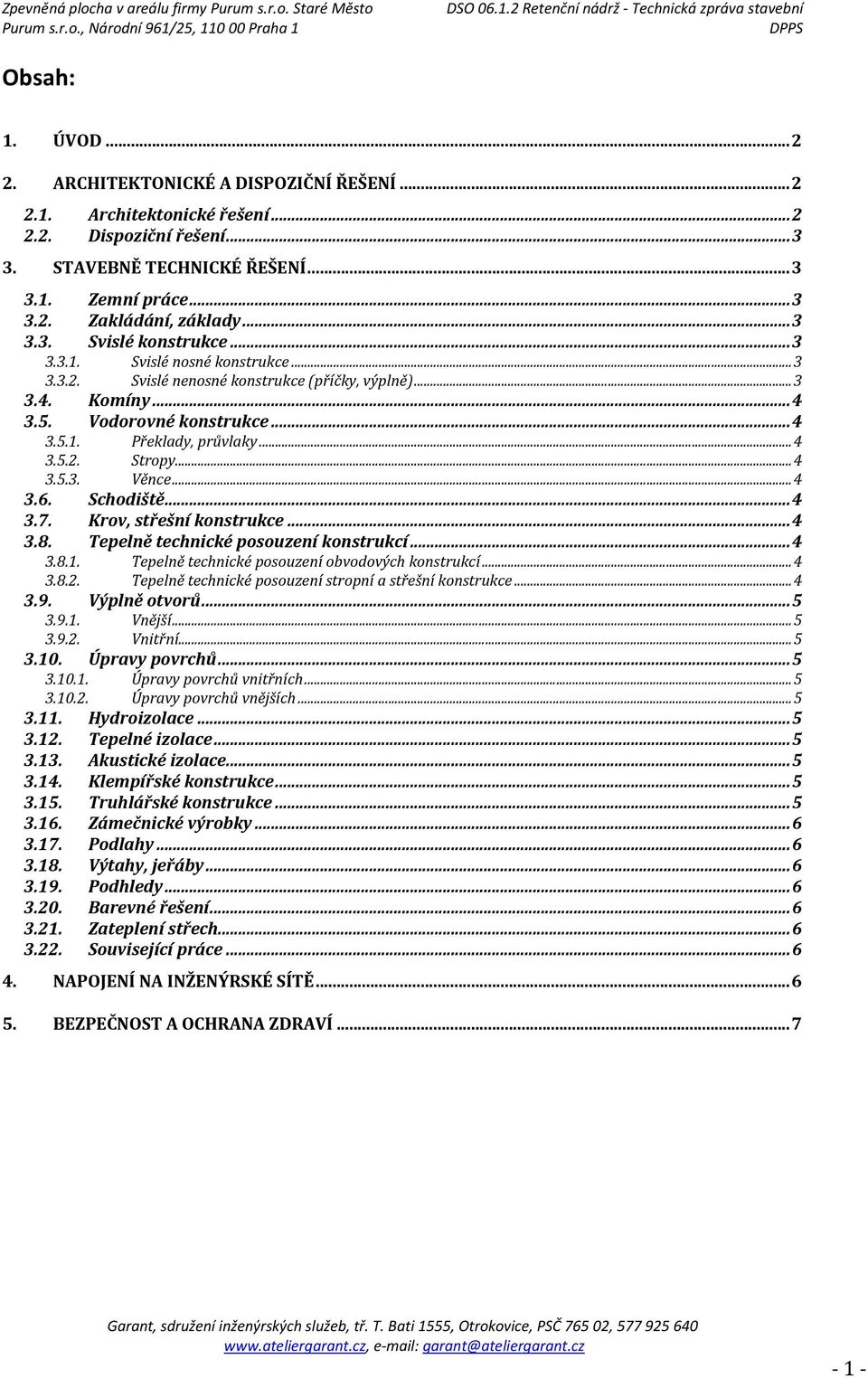

1 Obsah: 1. ÚVOD ARCHITEKTONICKÉ A DISPOZIČNÍ ŘEŠENÍ Architektonické řešení Dispoziční řešení STAVEBNĚ TECHNICKÉ ŘEŠENÍ Zemní práce Zakládání, základy Svislé konstrukce Svislé nosné konstrukce Svislé nenosné konstrukce (příčky, výplně) Komíny Vodorovné konstrukce Překlady, průvlaky Stropy Věnce Schodiště Krov, střešní konstrukce Tepelně technické posouzení konstrukcí Tepelně technické posouzení obvodových konstrukcí Tepelně technické posouzení stropní a střešní konstrukce Výplně otvorů Vnější Vnitřní Úpravy povrchů Úpravy povrchů vnitřních Úpravy povrchů vnějších Hydroizolace Tepelné izolace Akustické izolace Klempířské konstrukce Truhlářské konstrukce Zámečnické výrobky Podlahy Výtahy, jeřáby Podhledy Barevné řešení Zateplení střech Související práce NAPOJENÍ NA INŽENÝRSKÉ SÍTĚ BEZPEČNOST A OCHRANA ZDRAVÍ

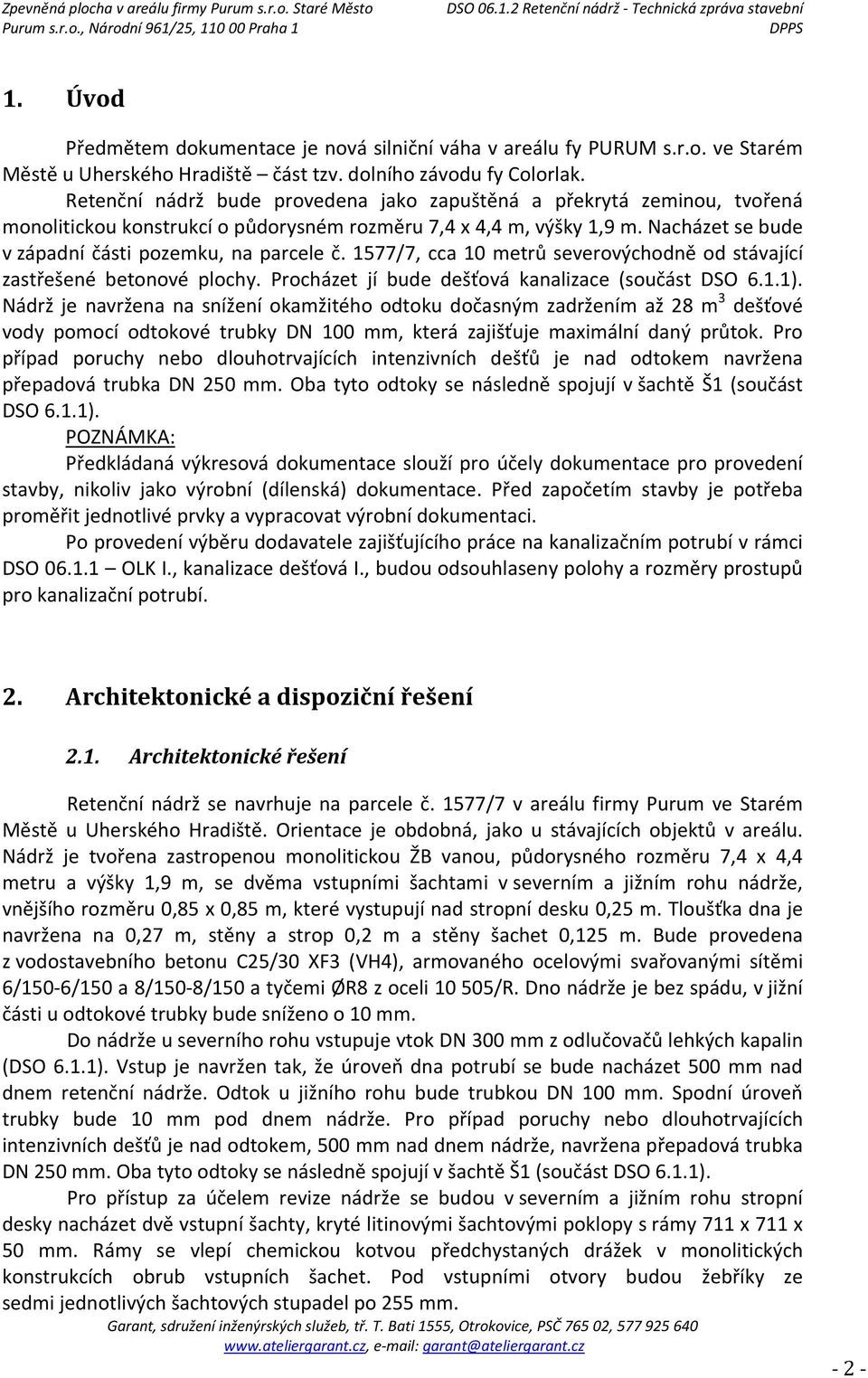

2 1. Úvod Předmětem dokumentace je nová silniční váha v areálu fy PURUM s.r.o. ve Starém Městě u Uherského Hradiště část tzv. dolního závodu fy Colorlak. Retenční nádrž bude provedena jako zapuštěná a překrytá zeminou, tvořená monolitickou konstrukcí o půdorysném rozměru 7,4 x 4,4 m, výšky 1,9 m. Nacházet se bude v západní části pozemku, na parcele č. 1577/7, cca 10 metrů severovýchodně od stávající zastřešené betonové plochy. Procházet jí bude dešťová kanalizace (součást DSO 6.1.1). Nádrž je navržena na snížení okamžitého odtoku dočasným zadržením až 28 m 3 dešťové vody pomocí odtokové trubky DN 100 mm, která zajišťuje maximální daný průtok. Pro případ poruchy nebo dlouhotrvajících intenzivních dešťů je nad odtokem navržena přepadová trubka DN 250 mm. Oba tyto odtoky se následně spojují v šachtě Š1 (součást DSO 6.1.1). POZNÁMKA: Předkládaná výkresová dokumentace slouží pro účely dokumentace pro provedení stavby, nikoliv jako výrobní (dílenská) dokumentace. Před započetím stavby je potřeba proměřit jednotlivé prvky a vypracovat výrobní dokumentaci. Po provedení výběru dodavatele zajišťujícího práce na kanalizačním potrubí v rámci DSO OLK I., kanalizace dešťová I., budou odsouhlaseny polohy a rozměry prostupů pro kanalizační potrubí. 2. Architektonické a dispoziční řešení 2.1. Architektonické řešení Retenční nádrž se navrhuje na parcele č. 1577/7 v areálu firmy Purum ve Starém Městě u Uherského Hradiště. Orientace je obdobná, jako u stávajících objektů v areálu. Nádrž je tvořena zastropenou monolitickou ŽB vanou, půdorysného rozměru 7,4 x 4,4 metru a výšky 1,9 m, se dvěma vstupními šachtami v severním a jižním rohu nádrže, vnějšího rozměru 0,85 x 0,85 m, které vystupují nad stropní desku 0,25 m. Tloušťka dna je navržena na 0,27 m, stěny a strop 0,2 m a stěny šachet 0,125 m. Bude provedena z vodostavebního betonu C25/30 XF3 (VH4), armovaného ocelovými svařovanými sítěmi 6/150-6/150 a 8/150-8/150 a tyčemi ØR8 z oceli 10505/R. Dno nádrže je bez spádu, v jižní části u odtokové trubky bude sníženo o 10 mm. Do nádrže u severního rohu vstupuje vtok DN 300 mm z odlučovačů lehkých kapalin (DSO 6.1.1). Vstup je navržen tak, že úroveň dna potrubí se bude nacházet 500 mm nad dnem retenční nádrže. Odtok u jižního rohu bude trubkou DN 100 mm. Spodní úroveň trubky bude 10 mm pod dnem nádrže. Pro případ poruchy nebo dlouhotrvajících intenzivních dešťů je nad odtokem, 500 mm nad dnem nádrže, navržena přepadová trubka DN 250 mm. Oba tyto odtoky se následně spojují v šachtě Š1 (součást DSO 6.1.1). Pro přístup za účelem revize nádrže se budou v severním a jižním rohu stropní desky nacházet dvě vstupní šachty, kryté litinovými šachtovými poklopy s rámy 711 x 711 x 50 mm. Rámy se vlepí chemickou kotvou předchystaných drážek v monolitických konstrukcích obrub vstupních šachet. Pod vstupními otvory budou žebříky ze sedmi jednotlivých šachtových stupadel po 255 mm

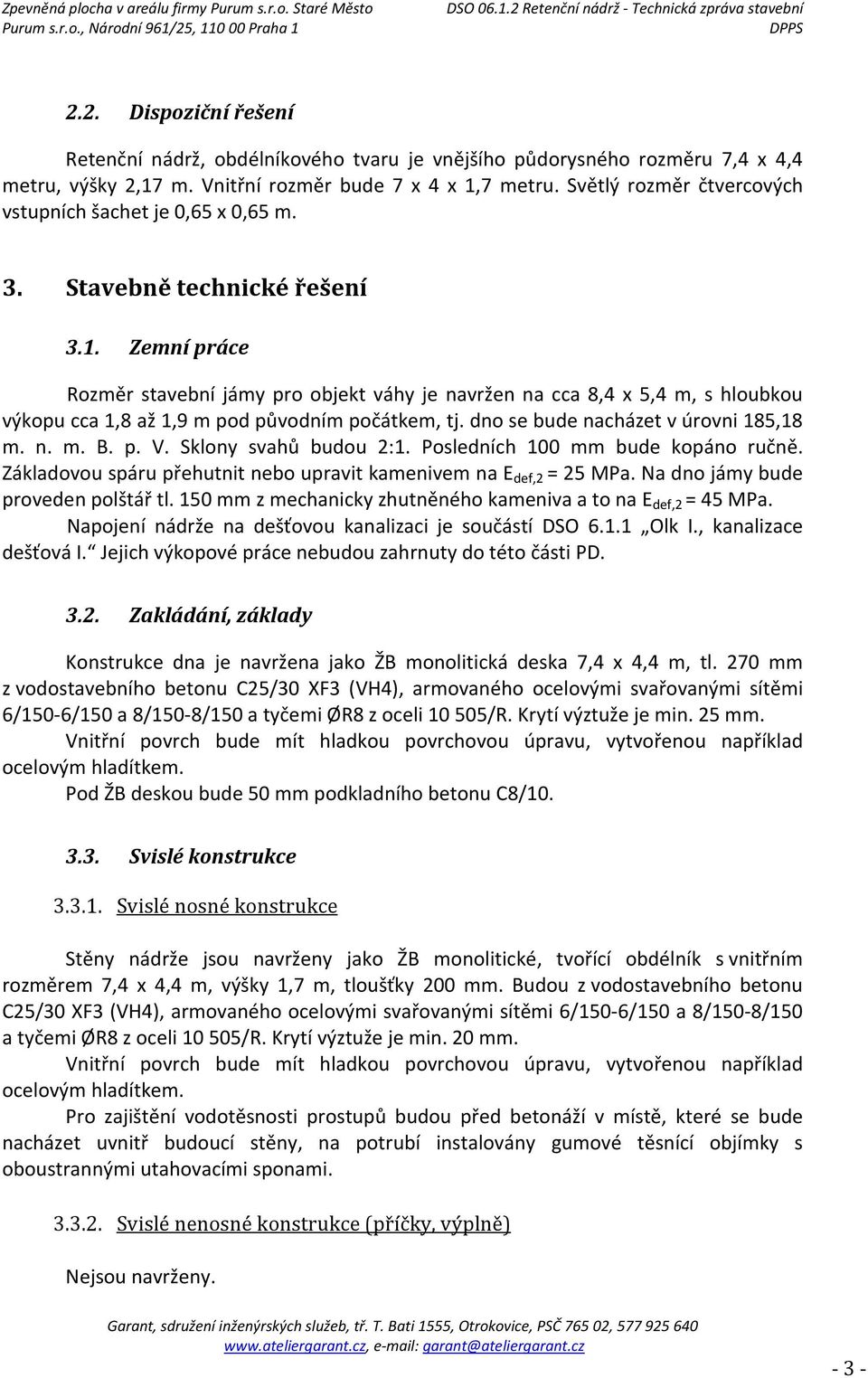

3 2.2. Dispoziční řešení Retenční nádrž, obdélníkového tvaru je vnějšího půdorysného rozměru 7,4 x 4,4 metru, výšky 2,17 m. Vnitřní rozměr bude 7 x 4 x 1,7 metru. Světlý rozměr čtvercových vstupních šachet je 0,65 x 0,65 m. 3. Stavebně technické řešení 3.1. Zemní práce Rozměr stavební jámy pro objekt váhy je navržen na cca 8,4 x 5,4 m, s hloubkou výkopu cca 1,8 až 1,9 m pod původním počátkem, tj. dno se bude nacházet v úrovni 185,18 m. n. m. B. p. V. Sklony svahů budou 2:1. Posledních 100 mm bude kopáno ručně. Základovou spáru přehutnit nebo upravit kamenivem na E def,2 = 25 MPa. Na dno jámy bude proveden polštář tl. 150 mm z mechanicky zhutněného kameniva a to na E def,2 = 45 MPa. Napojení nádrže na dešťovou kanalizaci je součástí DSO Olk I., kanalizace dešťová I. Jejich výkopové práce nebudou zahrnuty do této části PD Zakládání, základy Konstrukce dna je navržena jako ŽB monolitická deska 7,4 x 4,4 m, tl. 270 mm z vodostavebního betonu C25/30 XF3 (VH4), armovaného ocelovými svařovanými sítěmi 6/150-6/150 a 8/150-8/150 a tyčemi ØR8 z oceli /R. Krytí výztuže je min. 25 mm. Vnitřní povrch bude mít hladkou povrchovou úpravu, vytvořenou například ocelovým hladítkem. Pod ŽB deskou bude 50 mm podkladního betonu C8/ Svislé konstrukce Svislé nosné konstrukce Stěny nádrže jsou navrženy jako ŽB monolitické, tvořící obdélník s vnitřním rozměrem 7,4 x 4,4 m, výšky 1,7 m, tloušťky 200 mm. Budou z vodostavebního betonu C25/30 XF3 (VH4), armovaného ocelovými svařovanými sítěmi 6/150-6/150 a 8/150-8/150 a tyčemi ØR8 z oceli /R. Krytí výztuže je min. 20 mm. Vnitřní povrch bude mít hladkou povrchovou úpravu, vytvořenou například ocelovým hladítkem. Pro zajištění vodotěsnosti prostupů budou před betonáží v místě, které se bude nacházet uvnitř budoucí stěny, na potrubí instalovány gumové těsnící objímky s oboustrannými utahovacími sponami Svislé nenosné konstrukce (příčky, výplně) - 3 -

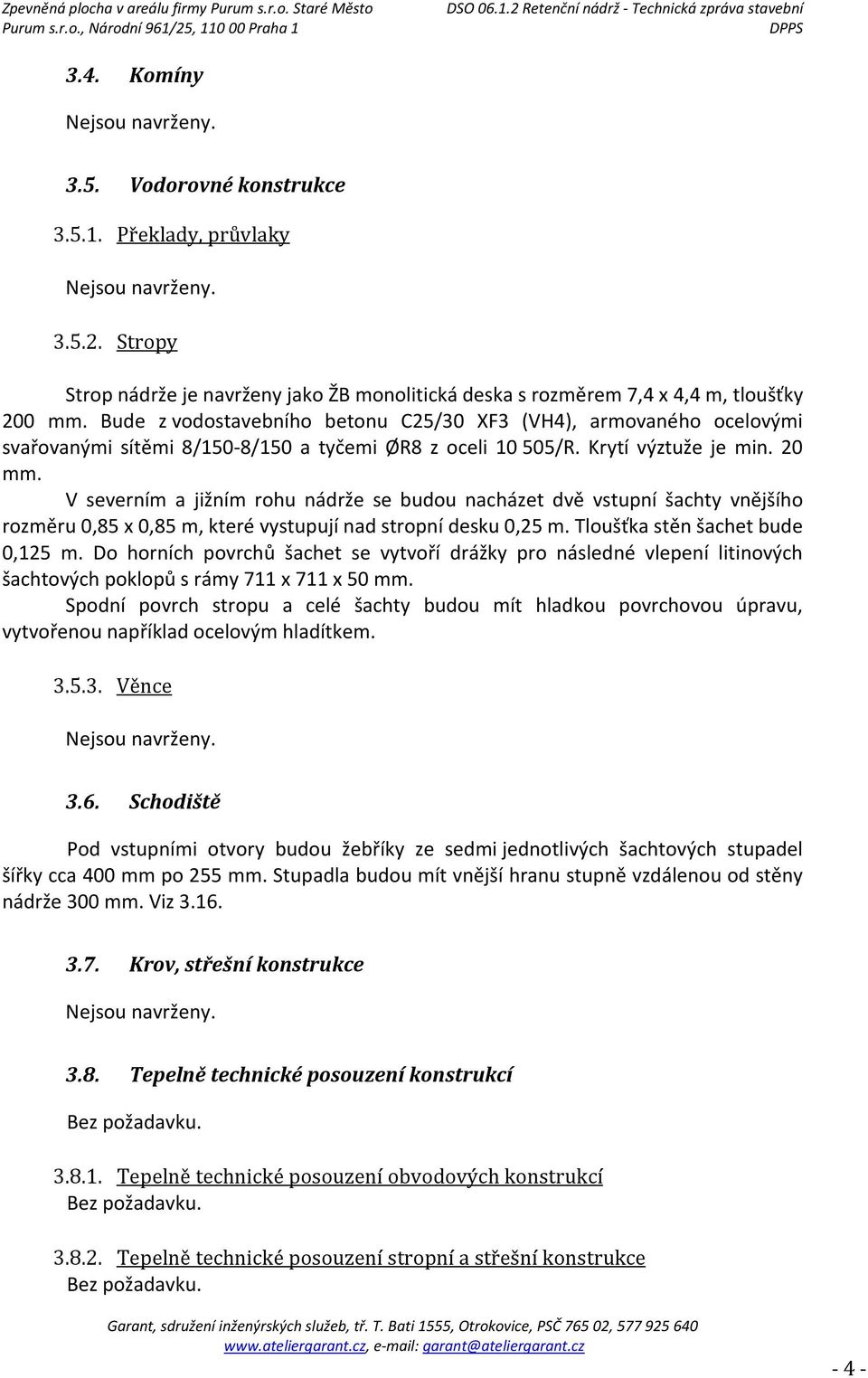

4 3.4. Komíny 3.5. Vodorovné konstrukce Překlady, průvlaky Stropy Strop nádrže je navrženy jako ŽB monolitická deska s rozměrem 7,4 x 4,4 m, tloušťky 200 mm. Bude z vodostavebního betonu C25/30 XF3 (VH4), armovaného ocelovými svařovanými sítěmi 8/150-8/150 a tyčemi ØR8 z oceli /R. Krytí výztuže je min. 20 mm. V severním a jižním rohu nádrže se budou nacházet dvě vstupní šachty vnějšího rozměru 0,85 x 0,85 m, které vystupují nad stropní desku 0,25 m. Tloušťka stěn šachet bude 0,125 m. Do horních povrchů šachet se vytvoří drážky pro následné vlepení litinových šachtových poklopů s rámy 711 x 711 x 50 mm. Spodní povrch stropu a celé šachty budou mít hladkou povrchovou úpravu, vytvořenou například ocelovým hladítkem Věnce 3.6. Schodiště Pod vstupními otvory budou žebříky ze sedmi jednotlivých šachtových stupadel šířky cca 400 mm po 255 mm. Stupadla budou mít vnější hranu stupně vzdálenou od stěny nádrže 300 mm. Viz Krov, střešní konstrukce 3.8. Tepelně technické posouzení konstrukcí Bez požadavku Tepelně technické posouzení obvodových konstrukcí Bez požadavku Tepelně technické posouzení stropní a střešní konstrukce Bez požadavku

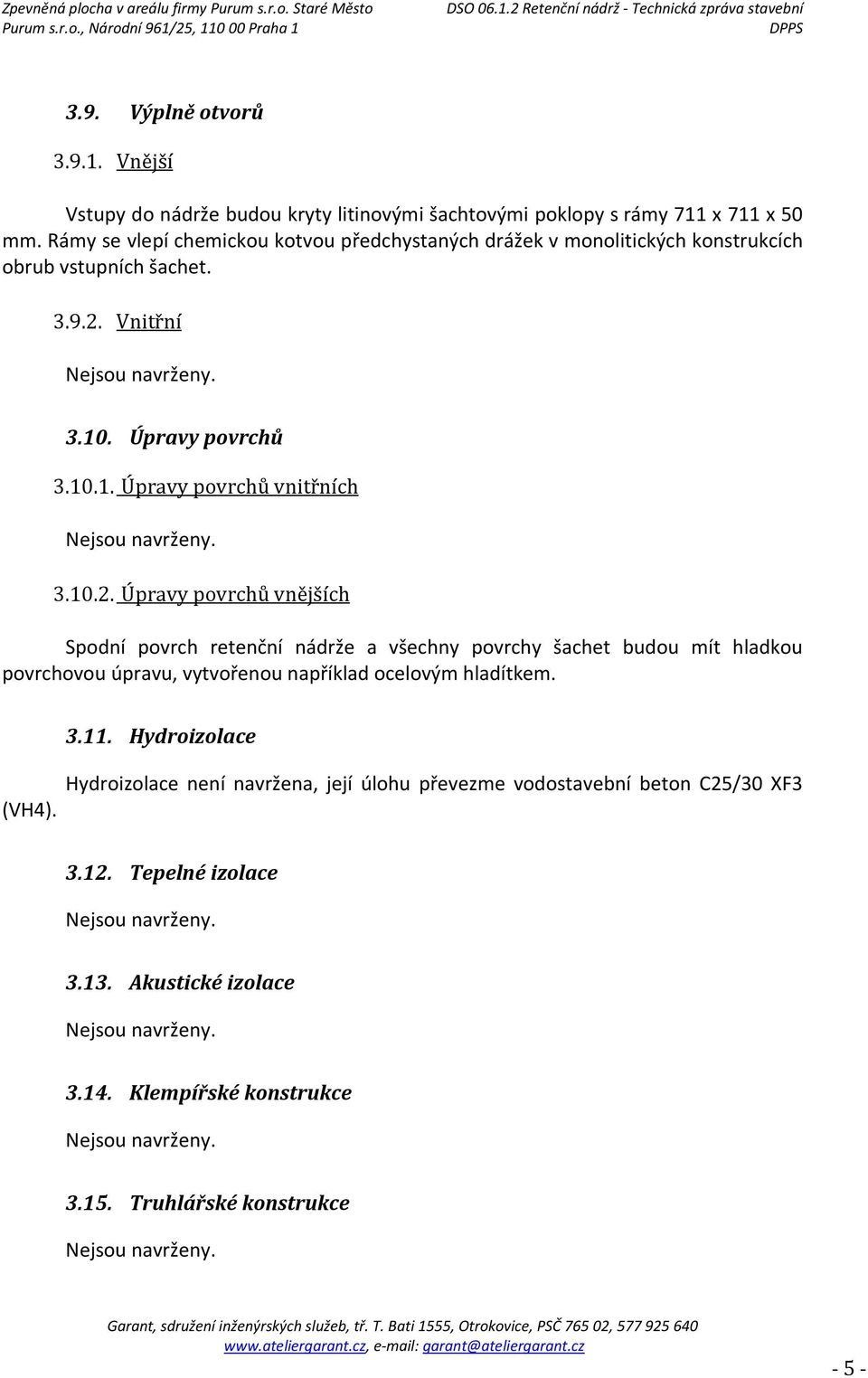

5 3.9. Výplně otvorů Vnější Vstupy do nádrže budou kryty litinovými šachtovými poklopy s rámy 711 x 711 x 50 mm. Rámy se vlepí chemickou kotvou předchystaných drážek v monolitických konstrukcích obrub vstupních šachet Vnitřní Úpravy povrchů Úpravy povrchů vnitřních Úpravy povrchů vnějších Spodní povrch retenční nádrže a všechny povrchy šachet budou mít hladkou povrchovou úpravu, vytvořenou například ocelovým hladítkem Hydroizolace (VH4). Hydroizolace není navržena, její úlohu převezme vodostavební beton C25/30 XF Tepelné izolace Akustické izolace Klempířské konstrukce Truhlářské konstrukce - 5 -

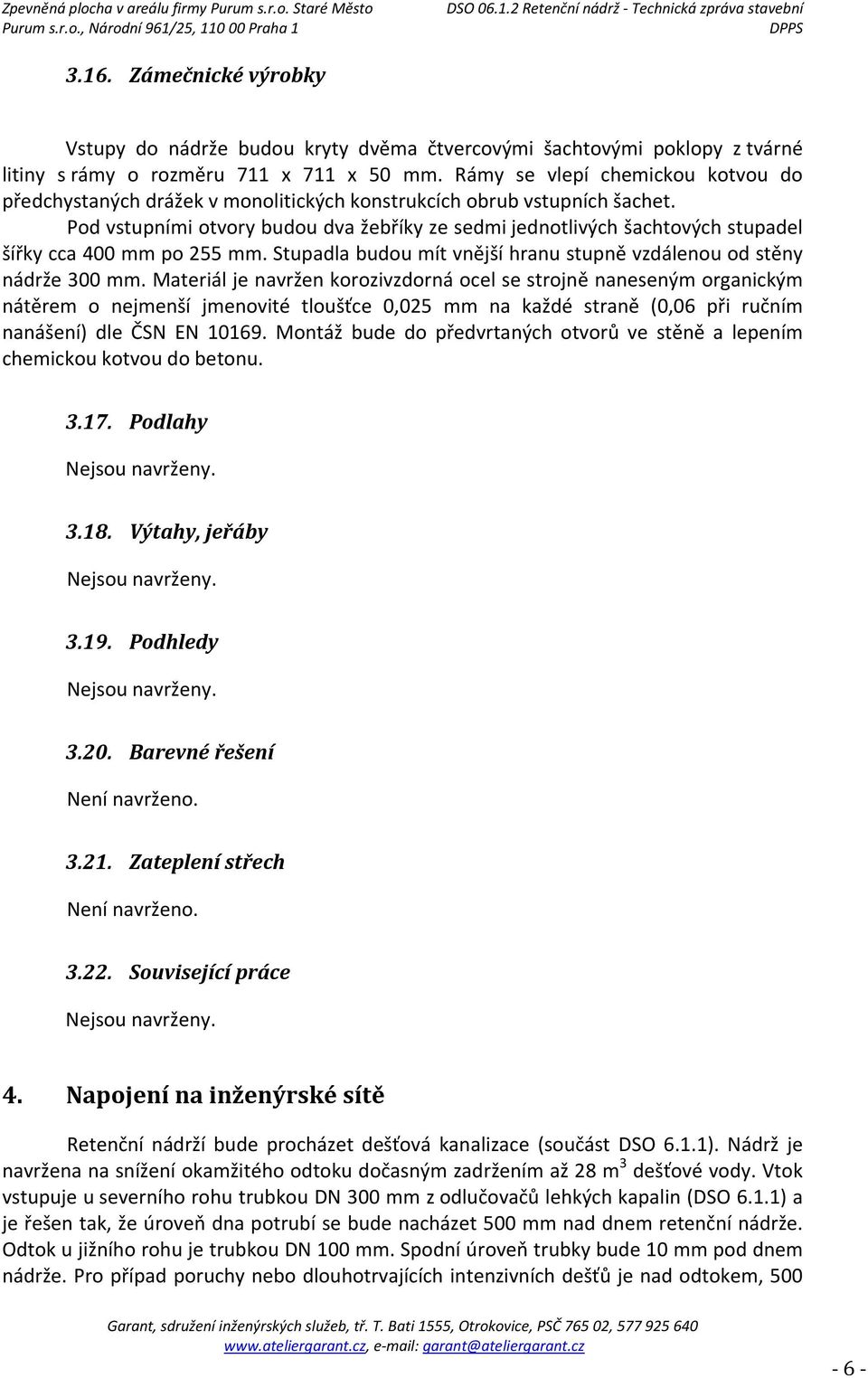

6 3.16. Zámečnické výrobky Vstupy do nádrže budou kryty dvěma čtvercovými šachtovými poklopy z tvárné litiny s rámy o rozměru 711 x 711 x 50 mm. Rámy se vlepí chemickou kotvou do předchystaných drážek v monolitických konstrukcích obrub vstupních šachet. Pod vstupními otvory budou dva žebříky ze sedmi jednotlivých šachtových stupadel šířky cca 400 mm po 255 mm. Stupadla budou mít vnější hranu stupně vzdálenou od stěny nádrže 300 mm. Materiál je navržen korozivzdorná ocel se strojně naneseným organickým nátěrem o nejmenší jmenovité tloušťce 0,025 mm na každé straně (0,06 při ručním nanášení) dle ČSN EN Montáž bude do předvrtaných otvorů ve stěně a lepením chemickou kotvou do betonu Podlahy Výtahy, jeřáby Podhledy Barevné řešení Není navrženo Zateplení střech Není navrženo Související práce 4. Napojení na inženýrské sítě Retenční nádrží bude procházet dešťová kanalizace (součást DSO 6.1.1). Nádrž je navržena na snížení okamžitého odtoku dočasným zadržením až 28 m 3 dešťové vody. Vtok vstupuje u severního rohu trubkou DN 300 mm z odlučovačů lehkých kapalin (DSO 6.1.1) a je řešen tak, že úroveň dna potrubí se bude nacházet 500 mm nad dnem retenční nádrže. Odtok u jižního rohu je trubkou DN 100 mm. Spodní úroveň trubky bude 10 mm pod dnem nádrže. Pro případ poruchy nebo dlouhotrvajících intenzivních dešťů je nad odtokem,

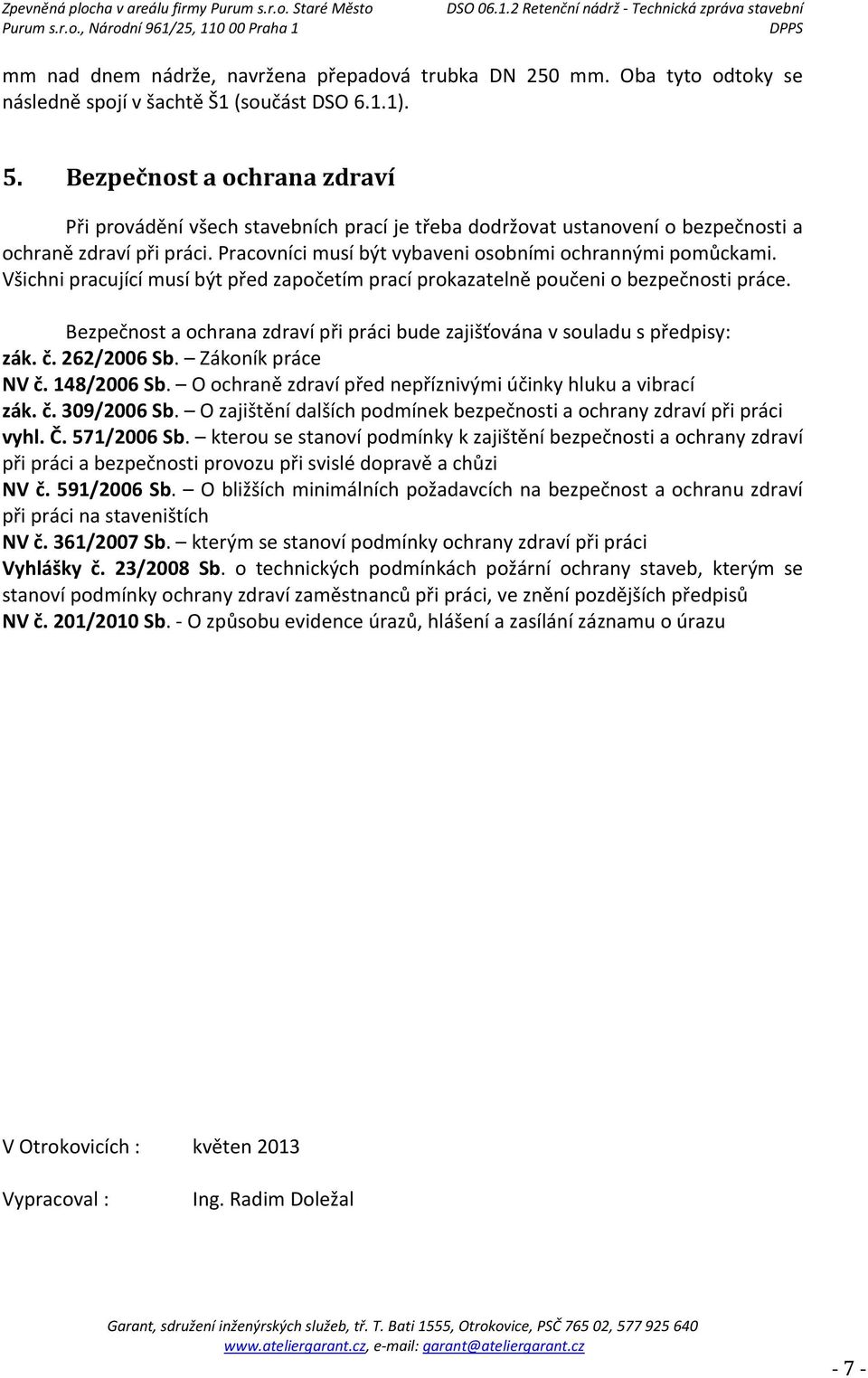

7 mm nad dnem nádrže, navržena přepadová trubka DN 250 mm. Oba tyto odtoky se následně spojí v šachtě Š1 (součást DSO 6.1.1). 5. Bezpečnost a ochrana zdraví Při provádění všech stavebních prací je třeba dodržovat ustanovení o bezpečnosti a ochraně zdraví při práci. Pracovníci musí být vybaveni osobními ochrannými pomůckami. Všichni pracující musí být před započetím prací prokazatelně poučeni o bezpečnosti práce. Bezpečnost a ochrana zdraví při práci bude zajišťována v souladu s předpisy: zák. č. 262/2006 Sb. Zákoník práce NV č. 148/2006 Sb. O ochraně zdraví před nepříznivými účinky hluku a vibrací zák. č. 309/2006 Sb. O zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci vyhl. Č. 571/2006 Sb. kterou se stanoví podmínky k zajištění bezpečnosti a ochrany zdraví při práci a bezpečnosti provozu při svislé dopravě a chůzi NV č. 591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích NV č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci Vyhlášky č. 23/2008 Sb. o technických podmínkách požární ochrany staveb, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci, ve znění pozdějších předpisů NV č. 201/2010 Sb. - O způsobu evidence úrazů, hlášení a zasílání záznamu o úrazu V Otrokovicích : květen 2013 Vypracoval : Ing. Radim Doležal - 7 -
