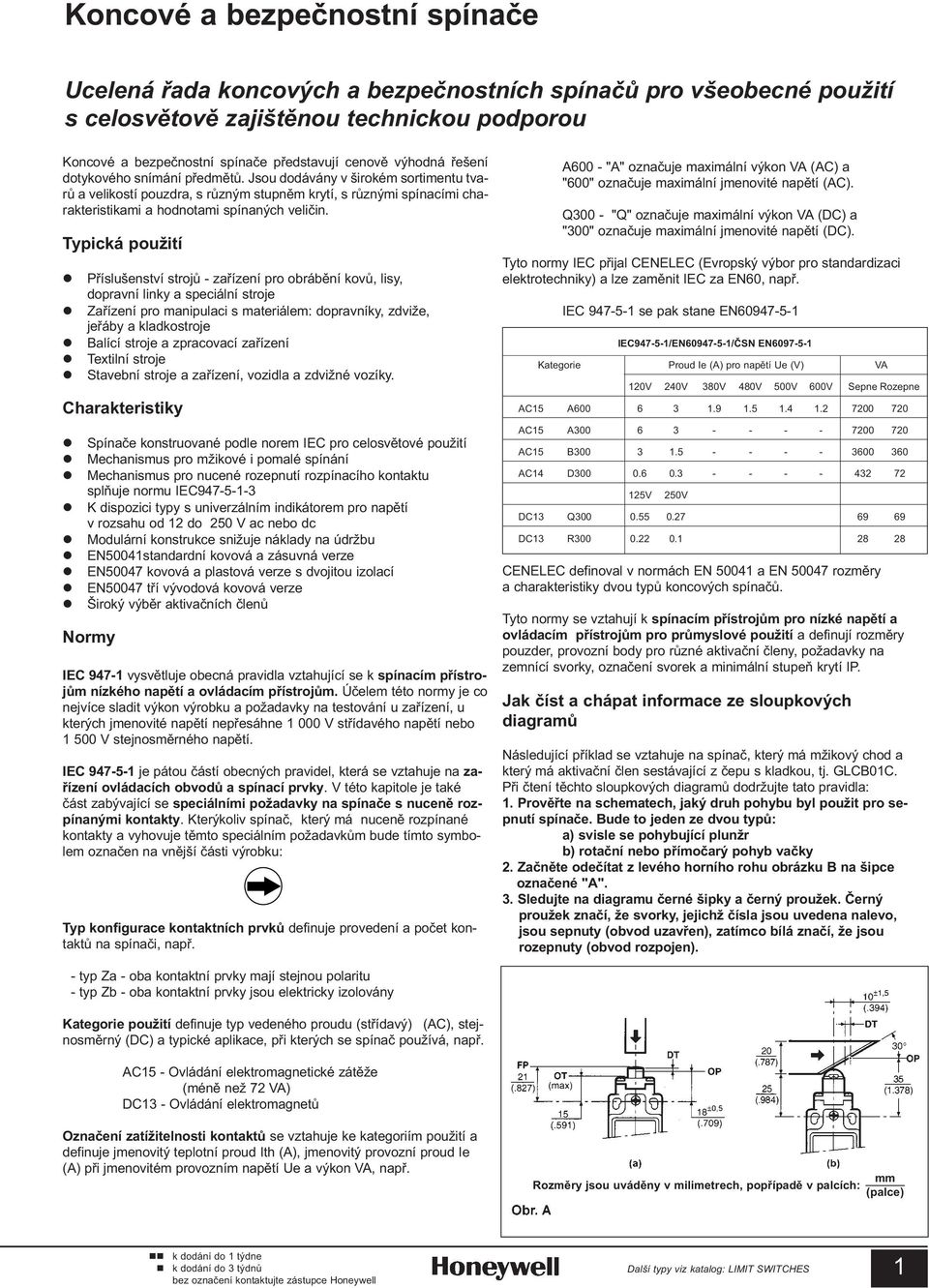

1 Koncové a bezpeènostní spínaèe Uceená øada koncových a bezpeènostních spínaèù pro všeobecné použití s ceosvìtovì zajištìnou technickou podporou Koncové a bezpeènostní spínaèe pøedstavují cenovì výhodná øešení dotykového snímání pøedmìtù. Jsou dodávány v širokém sortimentu tvarù a veikostí pouzdra, s rùzným stupnìm krytí, s rùznými spínacími charakteristikami a hodnotami spínaných veièin. Typická použití Pøísušenství strojù - zaøízení pro obrábìní kovù, isy, dopravní inky a speciání stroje Zaøízení pro manipuaci s materiáem: dopravníky, zdviže, jeøáby a kadkostroje Baící stroje a zpracovací zaøízení Textiní stroje Stavební stroje a zaøízení, vozida a zdvižné vozíky. Charakteristiky Spínaèe konstruované pode norem IEC pro ceosvìtové použití Mechanismus pro mžikové i pomaé spínání Mechanismus pro nucené rozepnutí rozpínacího kontaktu spòuje normu IEC K dispozici typy s univerzáním indikátorem pro napìtí v rozsahu od 12 do 250 V ac nebo dc Moduární konstrukce snižuje nákady na údržbu EN50041standardní kovová a zásuvná verze EN50047 kovová a pastová verze s dvojitou izoací EN50047 tøí vývodová kovová verze Široký výbìr aktivaèních èenù Normy IEC vysvìtuje obecná pravida vztahující se k spínacím pøístrojùm nízkého napìtí a ovádacím pøístrojùm. Úèeem této normy je co nejvíce sadit výkon výrobku a požadavky na testování u zaøízení, u kterých jmenovité napìtí nepøesáhne V støídavého napìtí nebo V stejnosmìrného napìtí. IEC je pátou èástí obecných pravide, která se vztahuje na zaøízení ovádacích obvodù a spínací prvky. V této kapitoe je také èást zabývající se speciáními požadavky na spínaèe s nucenì rozpínanými kontakty. Kterýkoiv spínaè, který má nucenì rozpínané kontakty a vyhovuje tìmto speciáním požadavkùm bude tímto symboem oznaèen na vnìjší èásti výrobku: Typ konfigurace kontaktních prvkù definuje provedení a poèet kontaktù na spínaèi, napø. A600 - "A" oznaèuje maximání výkon VA (AC) a "600" oznaèuje maximání jmenovité napìtí (AC). Q300 - "Q" oznaèuje maximání výkon VA (DC) a "300" oznaèuje maximání jmenovité napìtí (DC). Tyto normy IEC pøija CENELEC (Evropský výbor pro standardizaci eektrotechniky) a ze zamìnit IEC za EN60, napø. IEC se pak stane EN IEC /EN /ÈSN EN Kategorie Proud Ie (A) pro napìtí Ue (V) VA 120V 240V 380V 480V 500V 600V Sepne Rozepne AC15 A AC15 A AC15 B AC14 D V 250V DC13 Q DC13 R CENELEC definova v normách EN a EN rozmìry a charakteristiky dvou typù koncových spínaèù. Tyto normy se vztahují k spínacím pøístrojùm pro nízké napìtí a ovádacím pøístrojùm pro prùmysové použití a definují rozmìry pouzder, provozní body pro rùzné aktivaèní èeny, požadavky na zemnící svorky, oznaèení svorek a minimání stupeò krytí IP. Jak èíst a chápat informace ze soupkových diagramù Násedující pøíkad se vztahuje na spínaè, který má mžikový chod a který má aktivaèní èen sestávající z èepu s kadkou, tj. GLCB01C. Pøi ètení tìchto soupkových diagramù dodržujte tato pravida: 1. Provìøte na schematech, jaký druh pohybu by použit pro sepnutí spínaèe. Bude to jeden ze dvou typù: a) svise se pohybující punžr b) rotaèní nebo pøímoèarý pohyb vaèky 2. Zaènìte odeèítat z evého horního rohu obrázku B na šipce oznaèené "A". 3. Sedujte na diagramu èerné šipky a èerný proužek. Èerný proužek znaèí, že svorky, jejichž èísa jsou uvedena naevo, jsou sepnuty (obvod uzavøen), zatímco bíá znaèí, že jsou rozepnuty (obvod rozpojen). - typ Za - oba kontaktní prvky mají stejnou poaritu - typ Zb - oba kontaktní prvky jsou eektricky izoovány Kategorie použití definuje typ vedeného proudu (støídavý) (AC), stejnosmìrný (DC) a typické apikace, pøi kterých se spínaè používá, napø. AC15 - Ovádání eektromagnetické zátìže (ménì než 72 VA) DC13 - Ovádání eektromagnetù Oznaèení zatížitenosti kontaktù se vztahuje ke kategoriím použití a definuje jmenovitý tepotní proud Ith (A), jmenovitý provozní proud Ie (A) pøi jmenovitém provozním napìtí Ue a výkon VA, napø. Rozmìry jsou uvádìny v miimetrech, popøípadì v pacích: mm (pace) bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 1

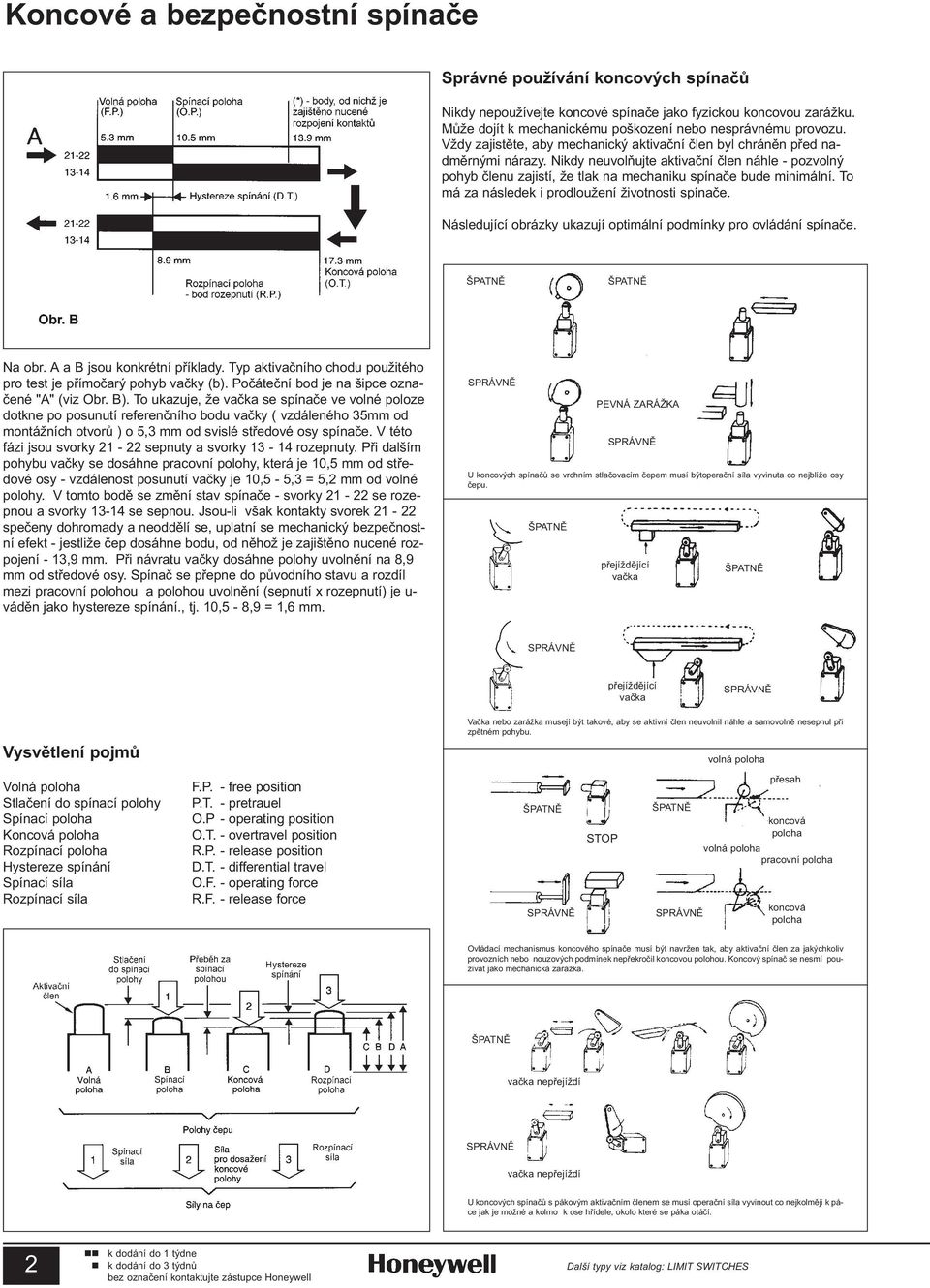

2 Koncové a bezpeènostní spínaèe Správné používání koncových spínaèù Nikdy nepoužívejte koncové spínaèe jako fyzickou koncovou zarážku. Mùže dojít k mechanickému poškození nebo nesprávnému provozu. Vždy zajistìte, aby mechanický aktivaèní èen by chránìn pøed nadmìrnými nárazy. Nikdy neuvoòujte aktivaèní èen náhe - pozvoný pohyb èenu zajistí, že tak na mechaniku spínaèe bude minimání. To má za násedek i prodoužení životnosti spínaèe. Násedující obrázky ukazují optimání podmínky pro ovádání spínaèe. ŠPATNÌ ŠPATNÌ Na obr. A a B jsou konkrétní pøíkady. Typ aktivaèního chodu použitého pro test je pøímoèarý pohyb vaèky (b). Poèáteèní bod je na šipce oznaèené "A" (viz Obr. B). To ukazuje, že vaèka se spínaèe ve voné pooze dotkne po posunutí referenèního bodu vaèky ( vzdáeného 35mm od montážních otvorù ) o 5,3 mm od svisé støedové osy spínaèe. V této fázi jsou svorky sepnuty a svorky rozepnuty. Pøi daším pohybu vaèky se dosáhne pracovní poohy, která je 10,5 mm od støedové osy - vzdáenost posunutí vaèky je 10,5-5,3 = 5,2 mm od voné poohy. V tomto bodì se zmìní stav spínaèe - svorky se rozepnou a svorky se sepnou. Jsou-i však kontakty svorek speèeny dohromady a neoddìí se, upatní se mechanický bezpeènostní efekt - jestiže èep dosáhne bodu, od nìhož je zajištìno nucené rozpojení - 13,9 mm. Pøi návratu vaèky dosáhne poohy uvonìní na 8,9 mm od støedové osy. Spínaè se pøepne do pùvodního stavu a rozdí mezi pracovní poohou a poohou uvonìní (sepnutí x rozepnutí) je u- vádìn jako hystereze spínání., tj. 10,5-8,9 = 1,6 mm. SPRÁVNÌ ŠPATNÌ PEVNÁ ZARÁŽKA SPRÁVNÌ U koncových spínaèù se vrchním staèovacím èepem musí býtoperaèní sía vyvinuta co nejbíže osy èepu. pøejíždìjící vaèka ŠPATNÌ SPRÁVNÌ pøejíždìjící vaèka SPRÁVNÌ Vysvìtení pojmù Voná pooha Staèení do spínací poohy Spínací pooha Koncová pooha Rozpínací pooha Hystereze spínání Spínací sía Rozpínací sía F.P. - free position P.T. - pretraue O.P - operating position O.T. - overtrave position R.P. - reease position D.T. - differentia trave O.F. - operating force R.F. - reease force Vaèka nebo zarážka musejí být takové, aby se aktivní èen neuvoni náhe a samovonì nesepnu pøi zpìtném pohybu. ŠPATNÌ SPRÁVNÌ STOP ŠPATNÌ SPRÁVNÌ voná pooha pøesah koncová pooha voná pooha pracovní pooha koncová pooha Ovádací mechanismus koncového spínaèe musí být navržen tak, aby aktivaèní èen za jakýchkoiv provozních nebo nouzových podmínek nepøekroèi koncovou poohou. Koncový spínaè se nesmí používat jako mechanická zarážka. ŠPATNÌ vaèka nepøejíždí SPRÁVNÌ vaèka nepøejíždí U koncových spínaèù s pákovým aktivaèním èenem se musí operaèní sía vyvinout co nejkomìji k páce jak je možné a komo k ose høídee, okoo které se páka otáèí. 2 Daší typy viz kataog: LIMIT SWITCHES bez oznaèení kontaktujte zástupce Honeywe

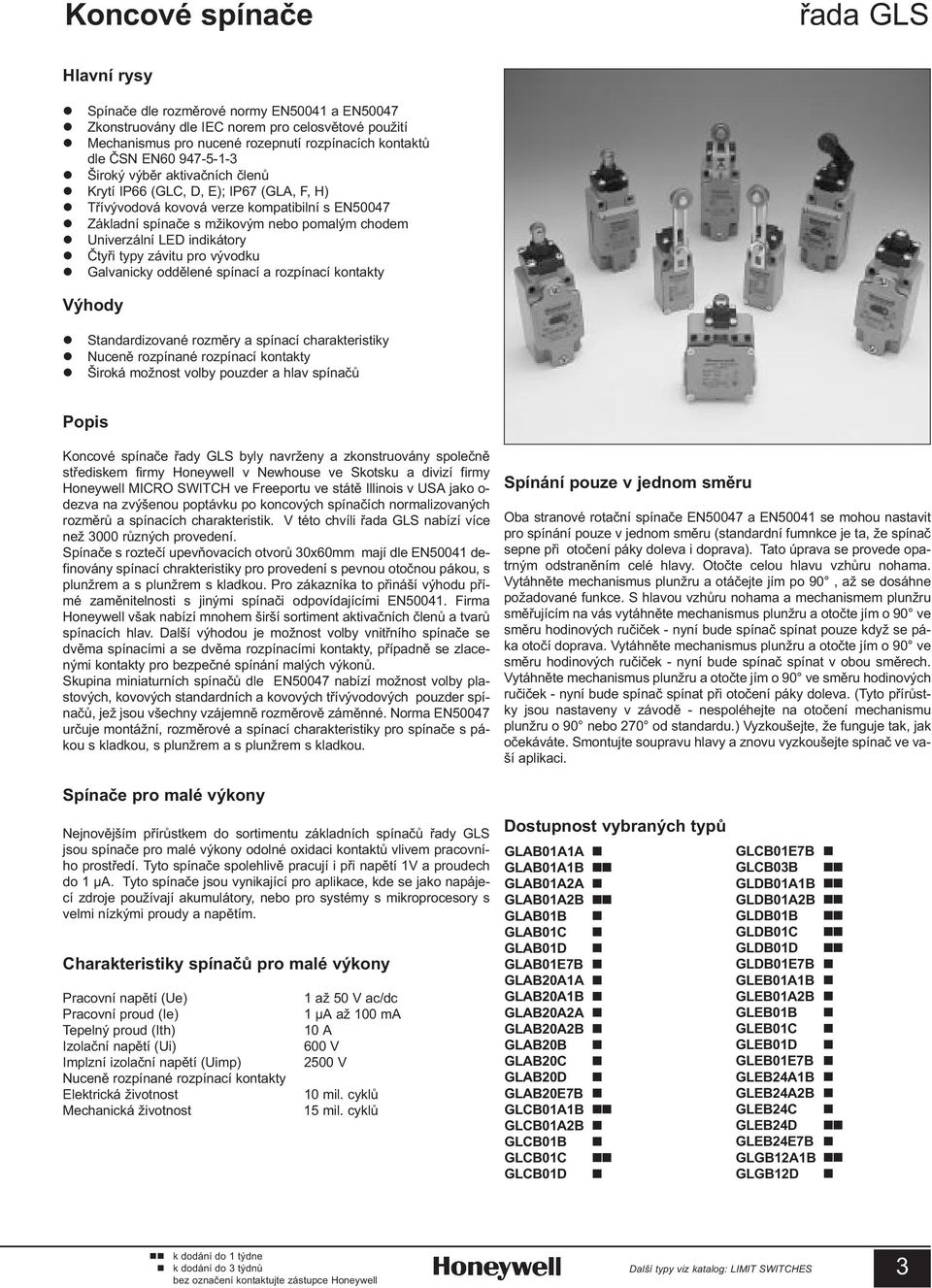

3 Koncové spínaèe øada GLS Havní rysy Spínaèe de rozmìrové normy EN50041 a EN50047 Zkonstruovány de IEC norem pro ceosvìtové použití Mechanismus pro nucené rozepnutí rozpínacích kontaktù de ÈSN EN Široký výbìr aktivaèních èenù Krytí IP66 (GLC, D, E); IP67 (GLA, F, H) Tøívývodová kovová verze kompatibiní s EN50047 Zákadní spínaèe s mžikovým nebo pomaým chodem Univerzání LED indikátory Ètyøi typy závitu pro vývodku Gavanicky oddìené spínací a rozpínací kontakty Výhody Standardizované rozmìry a spínací charakteristiky Nucenì rozpínané rozpínací kontakty Široká možnost voby pouzder a hav spínaèù Popis Koncové spínaèe øady GLS byy navrženy a zkonstruovány spoeènì støediskem firmy Honeywe v Newhouse ve Skotsku a divizí firmy Honeywe MICRO SWITCH ve Freeportu ve státì Iinois v USA jako o- dezva na zvýšenou poptávku po koncových spínaèích normaizovaných rozmìrù a spínacích charakteristik. V této chvíi øada GLS nabízí více než 3000 rùzných provedení. Spínaèe s rozteèí upevòovacích otvorù 30x60mm mají de EN50041 definovány spínací chrakteristiky pro provedení s pevnou otoènou pákou, s punžrem a s punžrem s kadkou. Pro zákazníka to pøináší výhodu pøímé zamìnitenosti s jinými spínaèi odpovídajícími EN Firma Honeywe však nabízí mnohem širší sortiment aktivaèních èenù a tvarù spínacích hav. Daší výhodou je možnost voby vnitøního spínaèe se dvìma spínacími a se dvìma rozpínacími kontakty, pøípadnì se zacenými kontakty pro bezpeèné spínání maých výkonù. Skupina miniaturních spínaèù de EN50047 nabízí možnost voby pastových, kovových standardních a kovových tøívývodových pouzder spínaèù, jež jsou všechny vzájemnì rozmìrovì zámìnné. Norma EN50047 urèuje montážní, rozmìrové a spínací charakteristiky pro spínaèe s pákou s kadkou, s punžrem a s punžrem s kadkou. Spínání pouze v jednom smìru Oba stranové rotaèní spínaèe EN50047 a EN50041 se mohou nastavit pro spínání pouze v jednom smìru (standardní fumnkce je ta, že spínaè sepne pøi otoèení páky doeva i doprava). Tato úprava se provede opatrným odstranìním ceé havy. Otoète ceou havu vzhùru nohama. Vytáhnìte mechanismus punžru a otáèejte jím po 90, až se dosáhne požadované funkce. S havou vzhùru nohama a mechanismem punžru smìøujícím na vás vytáhnìte mechanismus punžru a otoète jím o 90 ve smìru hodinových ruèièek - nyní bude spínaè spínat pouze když se páka otoèí doprava. Vytáhnìte mechanismus punžru a otoète jím o 90 ve smìru hodinových ruèièek - nyní bude spínaè spínat v obou smìrech. Vytáhnìte mechanismus punžru a otoète jím o 90 ve smìru hodinových ruèièek - nyní bude spínaè spínat pøi otoèení páky doeva. (Tyto pøírùstky jsou nastaveny v závodì - nespoéhejte na otoèení mechanismu punžru o 90 nebo 270 od standardu.) Vyzkoušejte, že funguje tak, jak oèekáváte. Smontujte soupravu havy a znovu vyzkoušejte spínaè ve vaší apikaci. Spínaèe pro maé výkony Nejnovìjším pøírùstkem do sortimentu zákadních spínaèù øady GLS jsou spínaèe pro maé výkony odoné oxidaci kontaktù vivem pracovního prostøedí. Tyto spínaèe spoehivì pracují i pøi napìtí 1V a proudech do 1 µa. Tyto spínaèe jsou vynikající pro apikace, kde se jako napájecí zdroje používají akumuátory, nebo pro systémy s mikroprocesory s vemi nízkými proudy a napìtím. Charakteristiky spínaèù pro maé výkony Pracovní napìtí (Ue) Pracovní proud (Ie) Tepený proud (Ith) Izoaèní napìtí (Ui) Impzní izoaèní napìtí (Uimp) Nucenì rozpínané rozpínací kontakty Eektrická životnost Mechanická životnost 1 až 50 V ac/dc 1 µa až 100 ma 10 A 600 V 2500 V 10 mi. cykù 15 mi. cykù Dostupnost vybraných typù GLAB01A1A n GLAB01A1B nn GLAB01A2A n GLAB01A2B nn GLAB01B n GLAB01C n GLAB01D n GLAB01E7B n GLAB20A1A n GLAB20A1B n GLAB20A2A n GLAB20A2B n GLAB20B n GLAB20C n GLAB20D n GLAB20E7B n GLCB01A1B nn GLCB01A2B n GLCB01B GLCB01C GLCB01D n nn n GLCB01E7B n GLCB03B nn GLDB01A1B nn GLDB01A2B nn GLDB01B nn GLDB01C nn GLDB01D nn GLDB01E7B n GLEB01A1B n GLEB01A2B n GLEB01B n GLEB01C n GLEB01D n GLEB01E7B n GLEB24A1B n GLEB24A2B n GLEB24C n GLEB24D nn GLEB24E7B n GLGB12A1B nn GLGB12D n bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 3

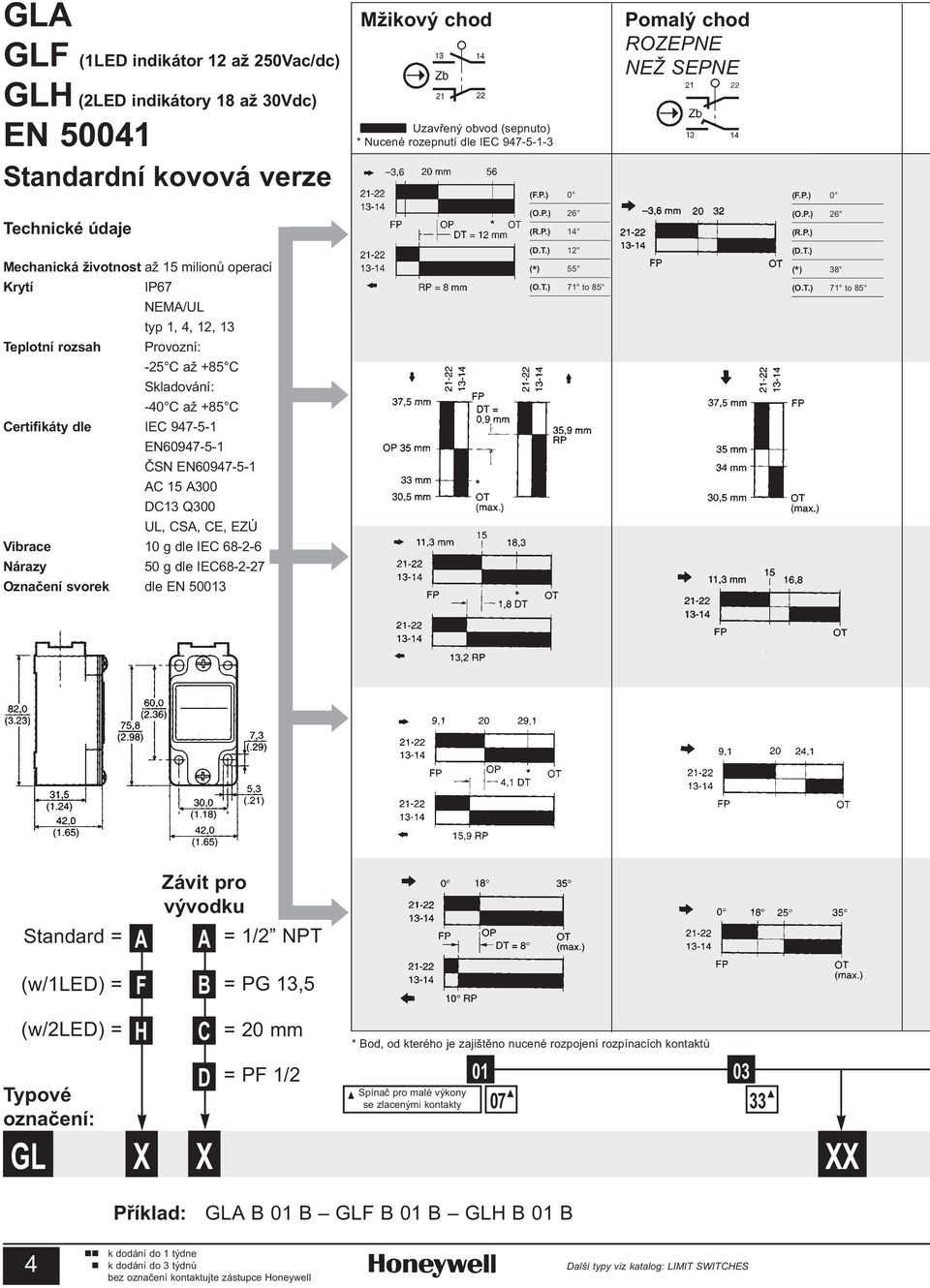

4 GLA GLF (1LED indikátor 12 až 250Vac/dc) GLH (2LED indikátory 18 až 30Vdc) EN Standardní kovová verze Mžikový chod Uzavøený obvod (sepnuto) * Nucené rozepnutí de IEC Pomaý chod ROZEPNE NEŽ SEPNE Technické údaje (R.P.) 14 (R.P.) Mechanická životnost až 15 miionù operací Krytí IP67 NEMA/UL typ 1, 4, 12, 13 Tepotní rozsah Provozní: -25 C až +85 C Skadování: -40 C až +85 C Certifikáty de IEC EN ÈSN EN AC 15 A300 DC13 Q300 UL, CSA, CE, EZÚ Vibrace 10 g de IEC Nárazy 50 g de IEC Oznaèení svorek de EN (D.T.) 12 (* ) 55 (O.T.) 71 to 85 (D.T.) (* ) 38 (O.T.) 71 to 85 Standard = A Závit pro vývodku A = 1/2 NPT (w/1led) = F B = PG 13,5 (w/2led) = Typové oznaèení: GL H X C D X = 20 mm = PF 1/2 * Bod, od kterého je zajištìno nucené rozpojení rozpínacích kontaktù Spínaè pro maé výkony se zacenými kontakty XX Pøíkad: GLA B 01 B GLF B 01 B GLH B 01 B 4 bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES

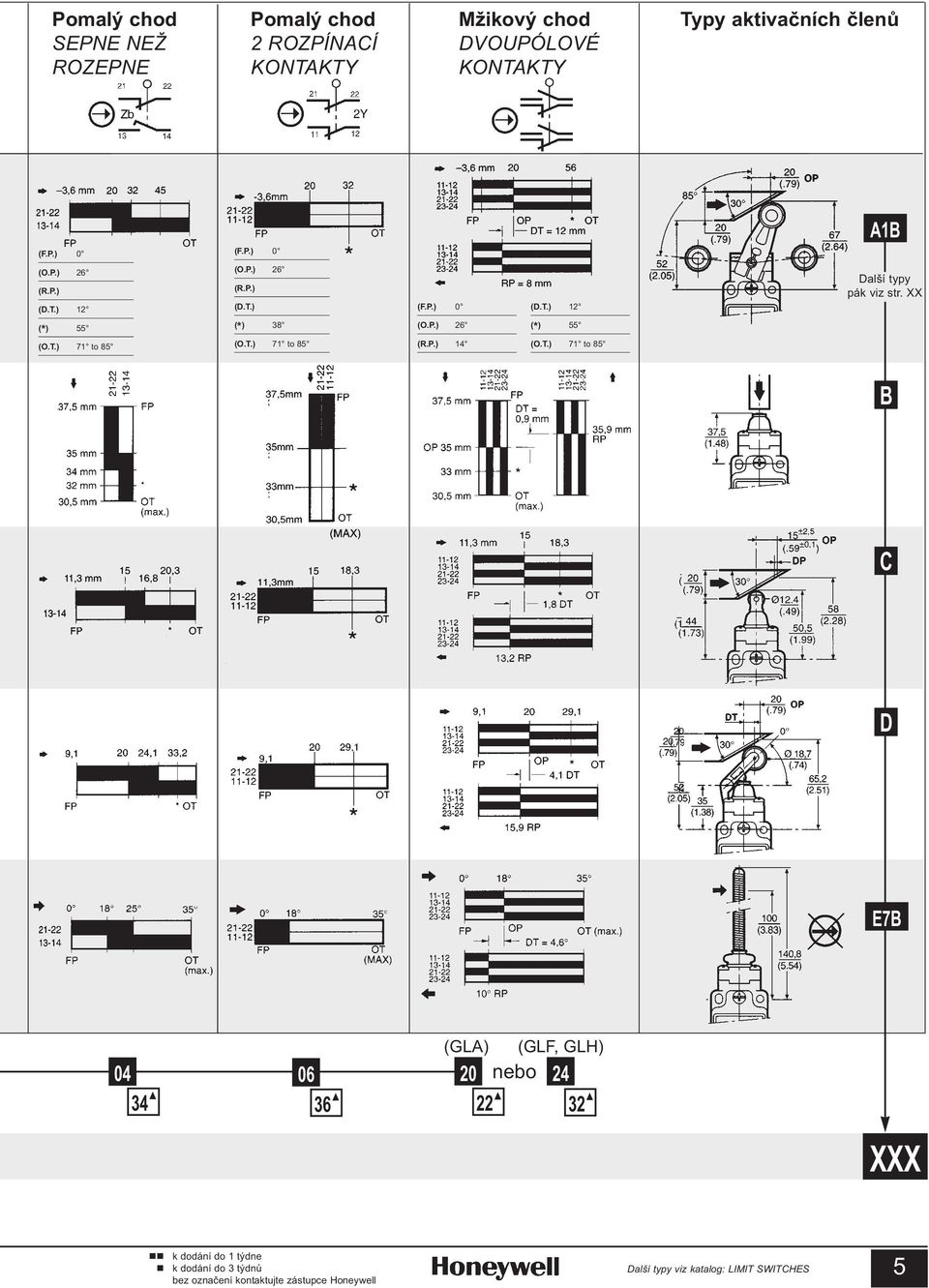

5 Pomaý chod Pomaý chod Mžikový chod Typy aktivaèních èenù SEPNE NEŽ 2 ROZPÍNACÍ DVOUPÓLOVÉ ROZEPNE KONTAKTY KONTAKTY A1B (R.P.) (D.T.) 12 (R.P.) (D.T.) (D.T.) 12 Daší typy pák viz str. XX (* ) 55 (* ) 38 (* ) 55 (O.T.) 71 to 85 (O.T.) 71 to 85 (R.P.) 14 (O.T.) 71 to 85 B C D E7B (GLA) (GLF, GLH) nebo XXX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 5

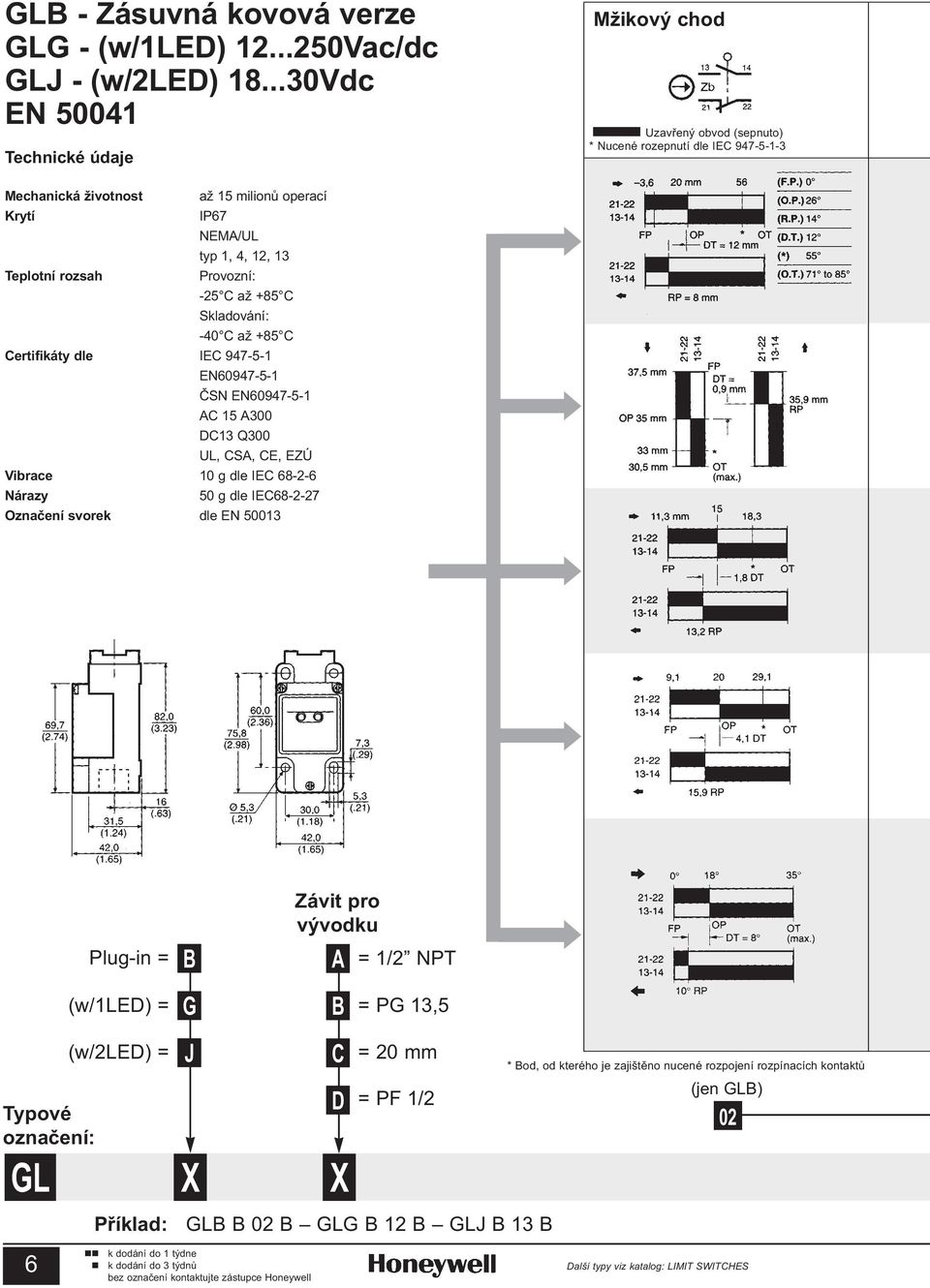

6 GLB - Zásuvná kovová verze GLG - (w/1led) Vac/dc GLJ - (w/2led) Vdc EN Technické údaje Mžikový chod Uzavøený obvod (sepnuto) * Nucené rozepnutí de IEC Mechanická životnost až 15 miionù operací Krytí IP67 NEMA/UL typ 1, 4, 12, 13 Tepotní rozsah Provozní: -25 C až +85 C Skadování: -40 C až +85 C Certifikáty de IEC EN ÈSN EN AC 15 A300 DC13 Q300 UL, CSA, CE, EZÚ Vibrace 10 g de IEC Nárazy 50 g de IEC Oznaèení svorek de EN Pug-in = B Závit pro vývodku A = 1/2 NPT (w/1led) = G B = PG 13,5 Typové oznaèení: GL 6 (w/2led) = J X Pøíkad: GLB B 02 B GLG B 12 B GLJ B 13 B bez oznaèení kontaktujte zástupce Honeywe C D X = 20 mm = PF 1/2 * Bod, od kterého je zajištìno nucené rozpojení rozpínacích kontaktù (jen GLB) 02 Daší typy viz kataog: LIMIT SWITCHES

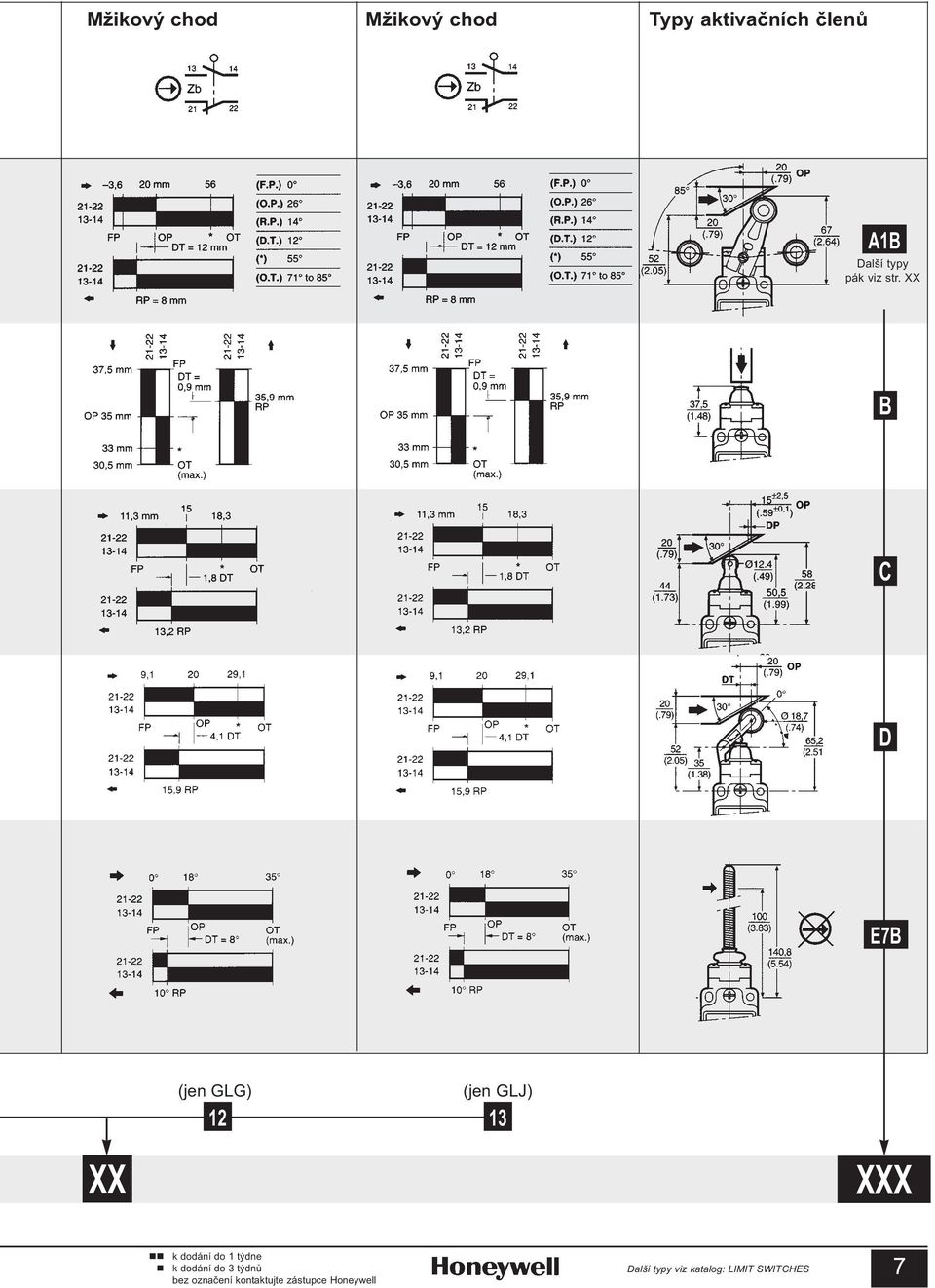

7 Mžikový chod Mžikový chod Typy aktivaèních èenù A1B Daší typy pák viz str. XX B C D E7B (jen GLG) (jen GLJ) XX XXX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 7

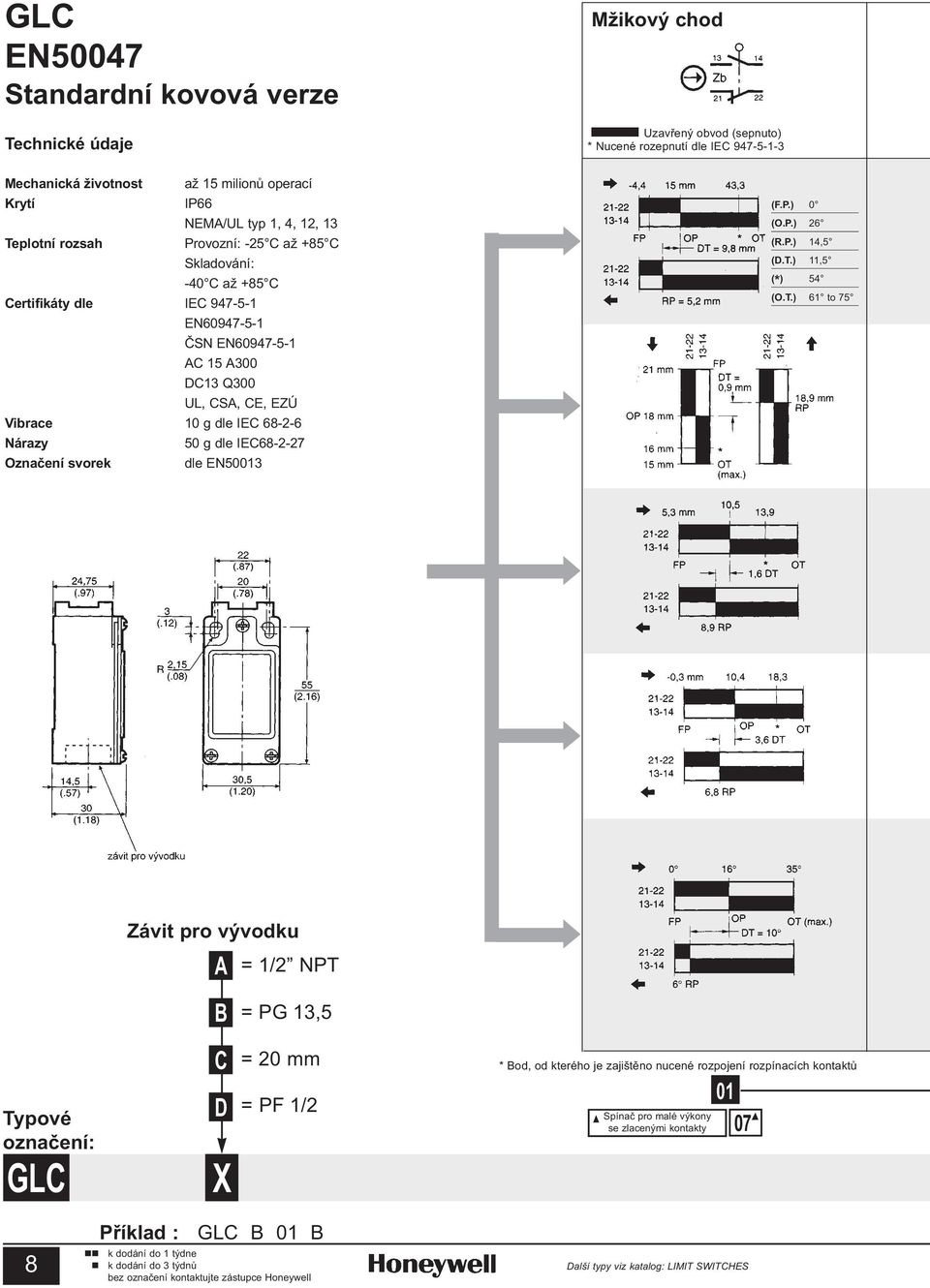

8 GLC EN50047 Standardní kovová verze Technické údaje Mechanická životnost Krytí až 15 miionù operací IP66 NEMA/UL typ 1, 4, 12, 13 Tepotní rozsah Provozní: -25 C až +85 C Skadování: -40 C až +85 C Certifikáty de IEC EN ÈSN EN AC 15 A300 DC13 Q300 UL, CSA, CE, EZÚ Vibrace 10 g de IEC Nárazy 50 g de IEC Oznaèení svorek de EN50013 Mžikový chod Uzavøený obvod (sepnuto) * Nucené rozepnutí de IEC (R.P.) 14,5 (D.T.) 11,5 (* ) 54 (O.T.) 61 to 75 Závit pro vývodku A = 1/2 NPT B = PG 13,5 Typové oznaèení: GLC C D X = 20 mm = PF 1/2 * Bod, od kterého je zajištìno nucené rozpojení rozpínacích kontaktù 01 Spínaè pro maé výkony se zacenými kontakty 07 8 Pøíkad : GLC B 01 B bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES

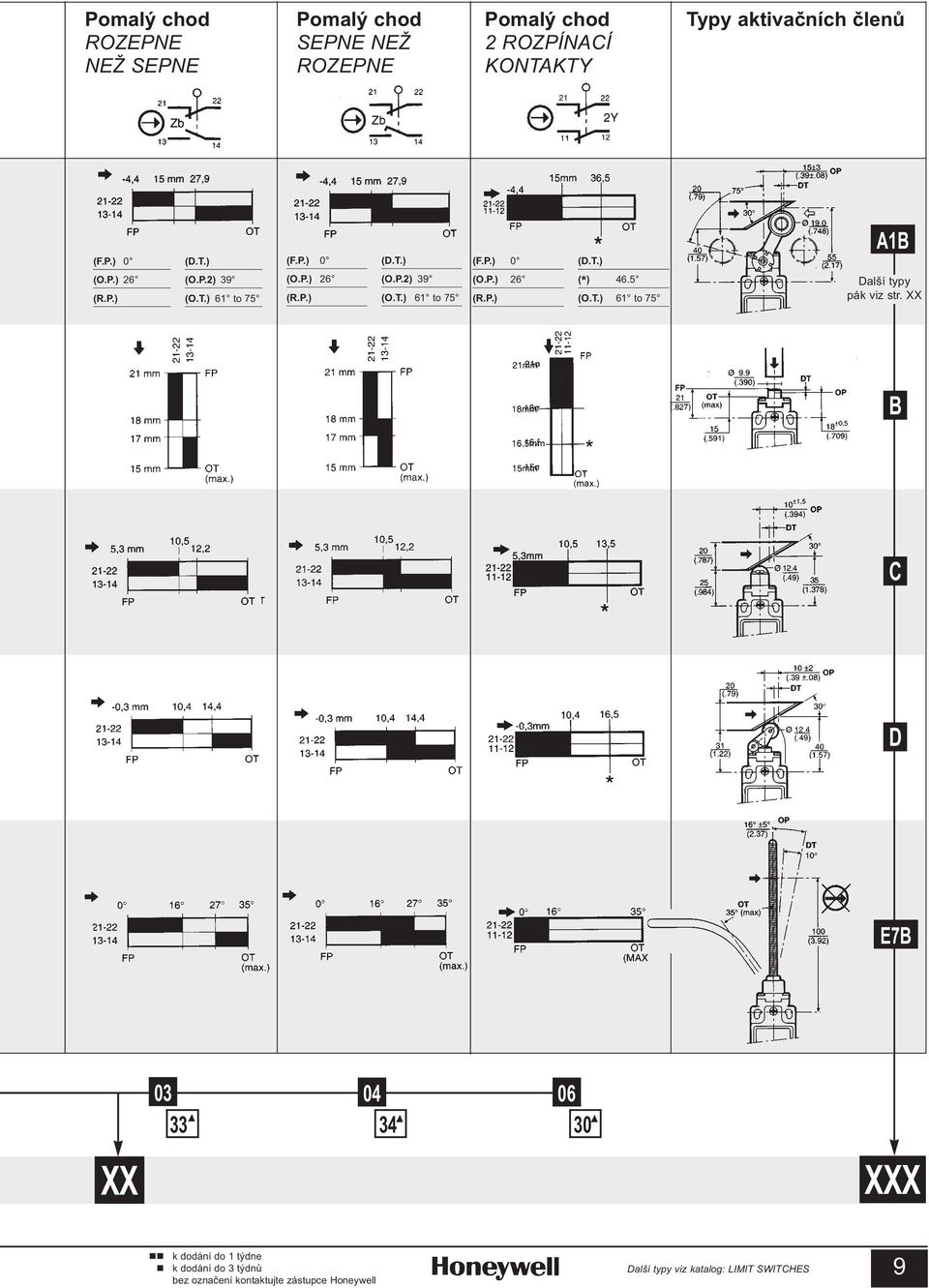

9 Pomaý chod Pomaý chod Pomaý chod Typy aktivaèních èenù ROZEPNE SEPNE NEŽ 2 ROZPÍNACÍ NEŽ SEPNE ROZEPNE KONTAKTY (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 (R.P.) (D.T.) (* ) 46.5 (O.T.) 61 to 75 A1B Daší typy pák viz str. XX B C D E7B XX XXX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 9

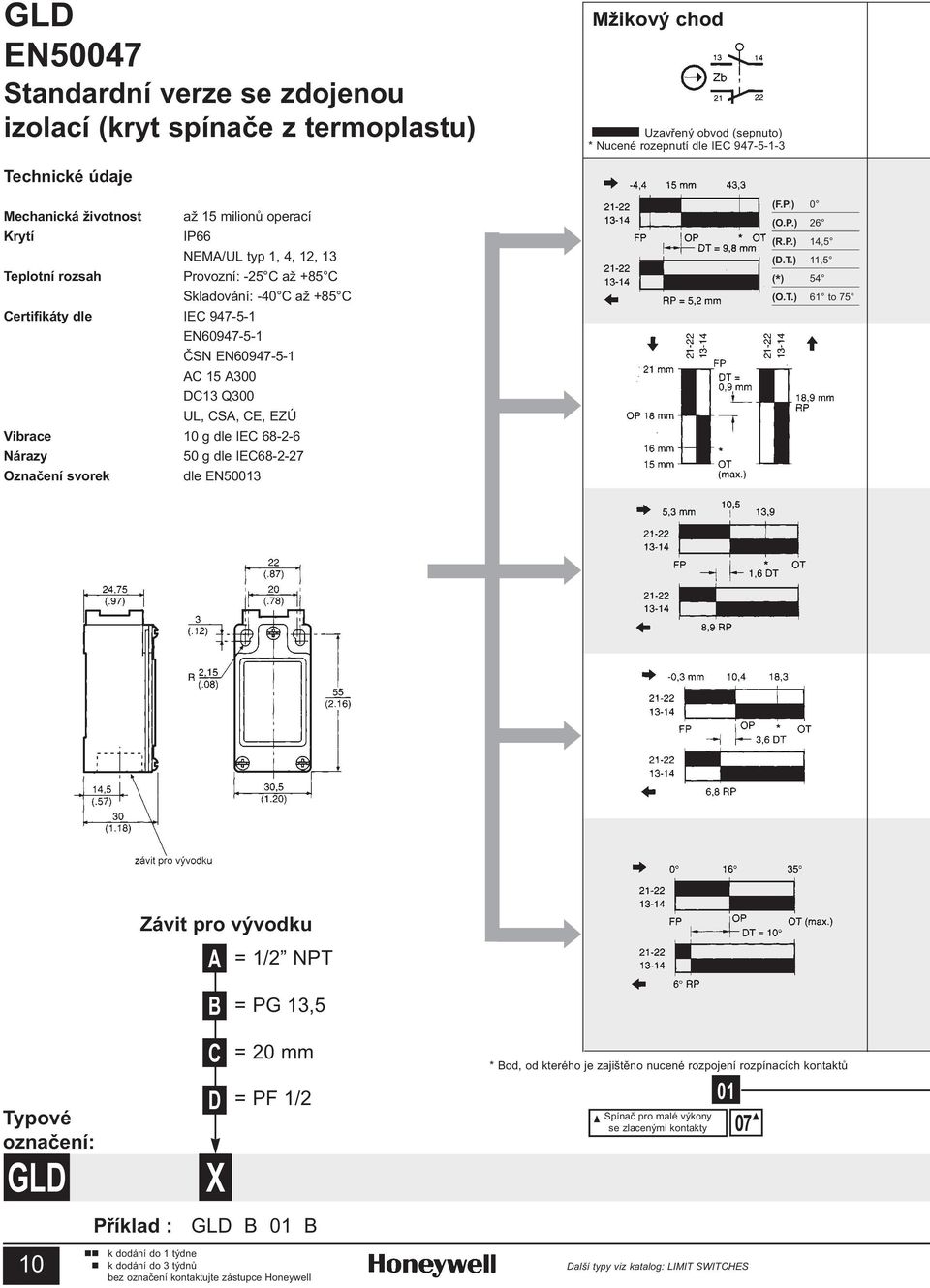

10 GLD EN50047 Standardní verze se zdojenou izoací (kryt spínaèe z termopastu) Mžikový chod Uzavøený obvod (sepnuto) * Nucené rozepnutí de IEC Technické údaje Mechanická životnost až 15 miionù operací Krytí IP66 NEMA/UL typ 1, 4, 12, 13 Tepotní rozsah Provozní: -25 C až +85 C Skadování: -40 C až +85 C Certifikáty de IEC EN ÈSN EN AC 15 A300 DC13 Q300 UL, CSA, CE, EZÚ Vibrace 10 g de IEC Nárazy 50 g de IEC Oznaèení svorek de EN50013 (R.P.) 14,5 (D.T.) 11,5 (* ) 54 (O.T.) 61 to 75 Závit pro vývodku A = 1/2 NPT B = PG 13,5 Typové oznaèení: GLD 10 C D X = 20 mm = PF 1/2 Pøíkad : GLD B 01 B bez oznaèení kontaktujte zástupce Honeywe * Bod, od kterého je zajištìno nucené rozpojení rozpínacích kontaktù 01 Spínaè pro maé výkony se zacenými kontakty 07 Daší typy viz kataog: LIMIT SWITCHES

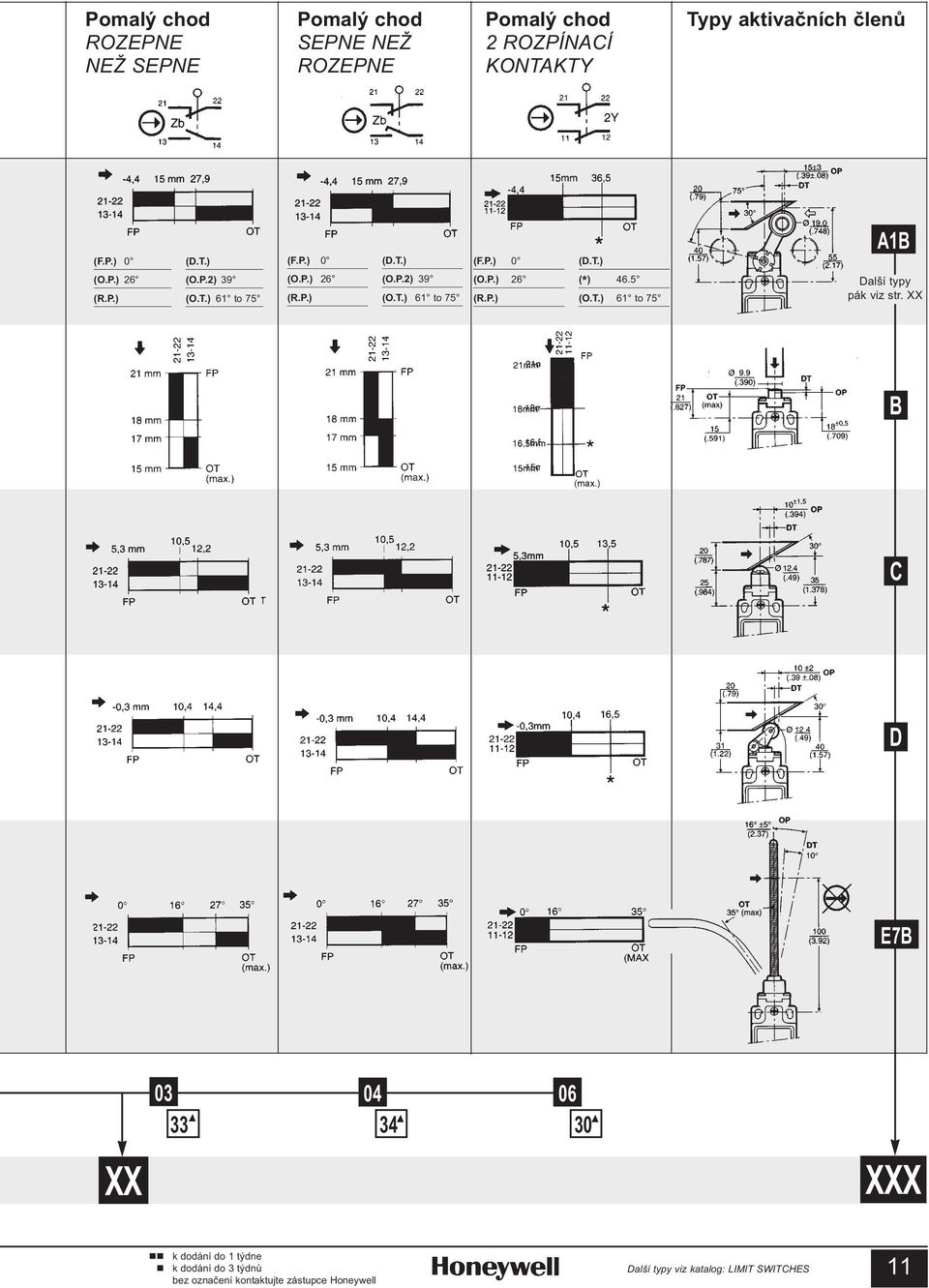

11 Pomaý chod Pomaý chod Pomaý chod Typy aktivaèních èenù ROZEPNE SEPNE NEŽ 2 ROZPÍNACÍ NEŽ SEPNE ROZEPNE KONTAKTY (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 (R.P.) (D.T.) (* ) 46.5 (O.T.) 61 to 75 A1B Daší typy pák viz str. XX B C D E7B XX XXX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 11

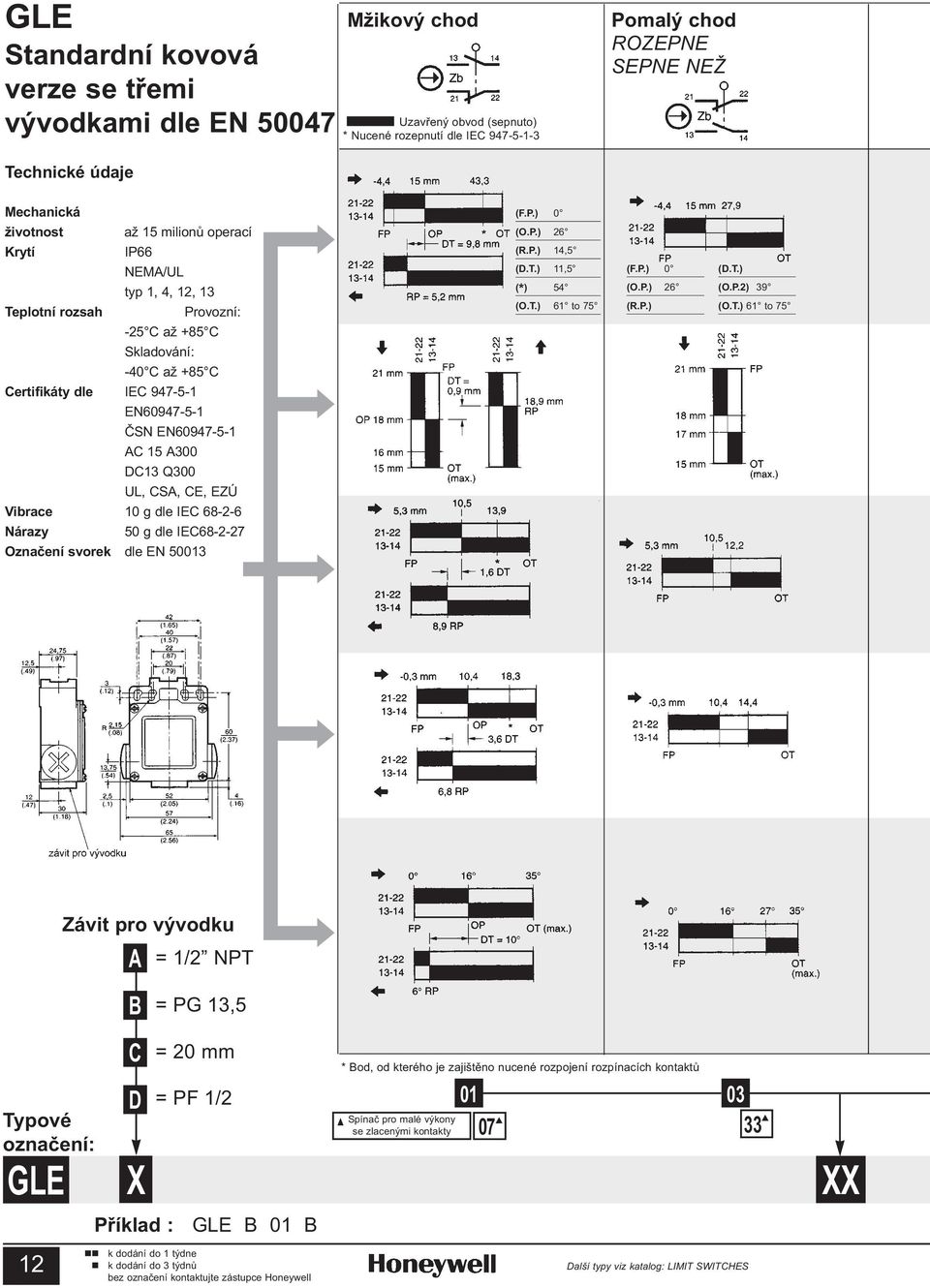

12 GLE Standardní kovová verze se tøemi vývodkami de EN Mžikový chod Uzavøený obvod (sepnuto) * Nucené rozepnutí de IEC Pomaý chod ROZEPNE SEPNE NEŽ Technické údaje Mechanická životnost až 15 miionù operací Krytí IP66 NEMA/UL typ 1, 4, 12, 13 Tepotní rozsah Provozní: -25 C až +85 C Skadování: -40 C až +85 C Certifikáty de IEC EN ÈSN EN AC 15 A300 DC13 Q300 UL, CSA, CE, EZÚ Vibrace 10 g de IEC Nárazy 50 g de IEC Oznaèení svorek de EN (R.P.) 14,5 (D.T.) 11,5 (* ) 54 (O.T.) 61 to 75 (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 Závit pro vývodku A = 1/2 NPT B = PG 13,5 Typové oznaèení: GLE 12 C D X = 20 mm = PF 1/2 Pøíkad : GLE B 01 B bez oznaèení kontaktujte zástupce Honeywe * Bod, od kterého je zajištìno nucené rozpojení rozpínacích kontaktù Spínaè pro maé výkony se zacenými kontakty Daší typy viz kataog: LIMIT SWITCHES XX

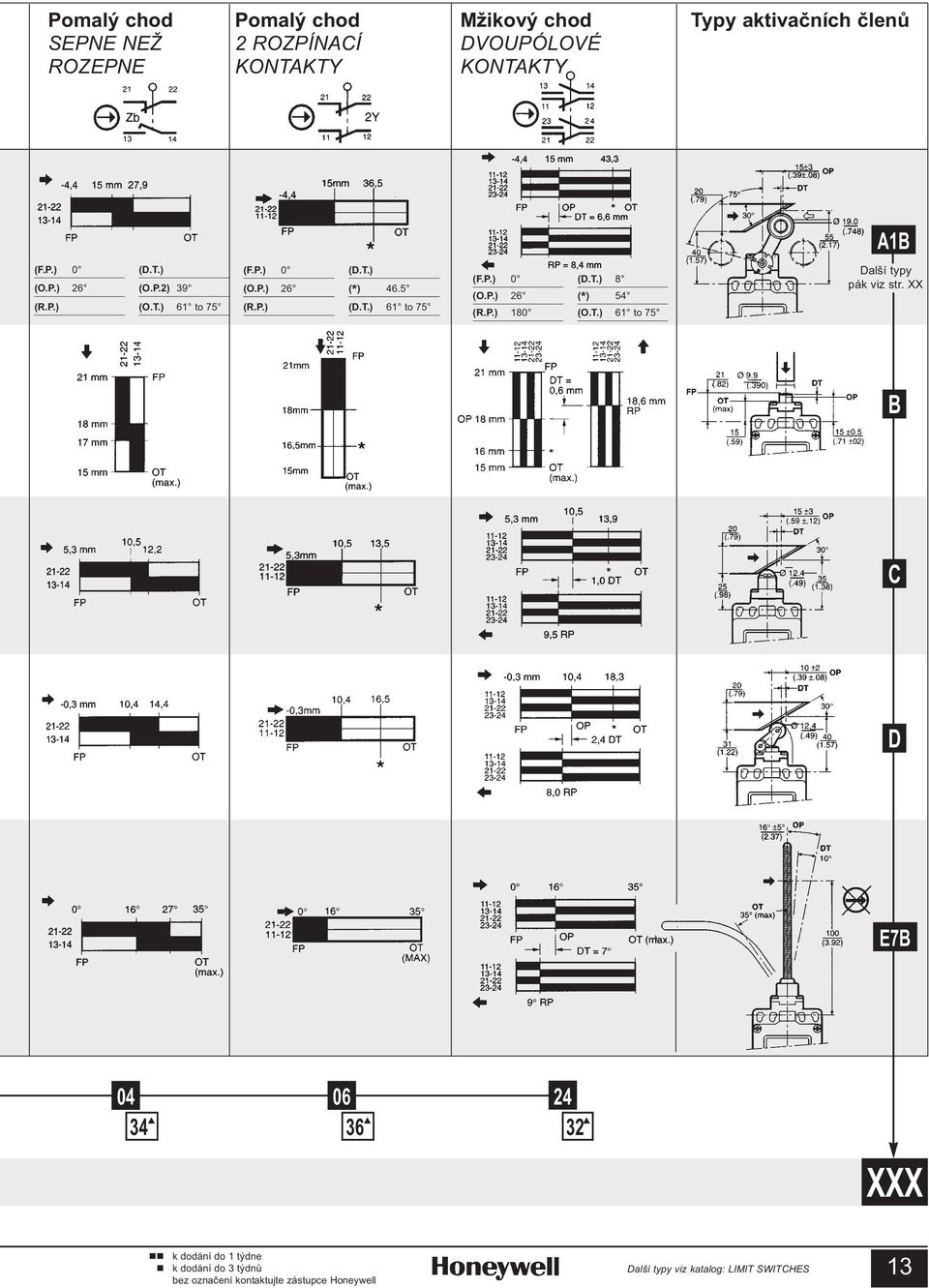

13 Pomaý chod Pomaý chod Mžikový chod Typy aktivaèních èenù SEPNE NEŽ 2 ROZPÍNACÍ DVOUPÓLOVÉ ROZEPNE KONTAKTY KONTAKTY A1B (R.P.) (D.T.) (O.P.2) 39 (O.T.) 61 to 75 (R.P.) (D.T.) (* ) 46.5 (D.T.) 61 to 75 (R.P.) 180 (D.T.) 8 (* ) 54 (O.T.) 61 to 75 Daší typy pák viz str. XX B C D E7B XXX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 13

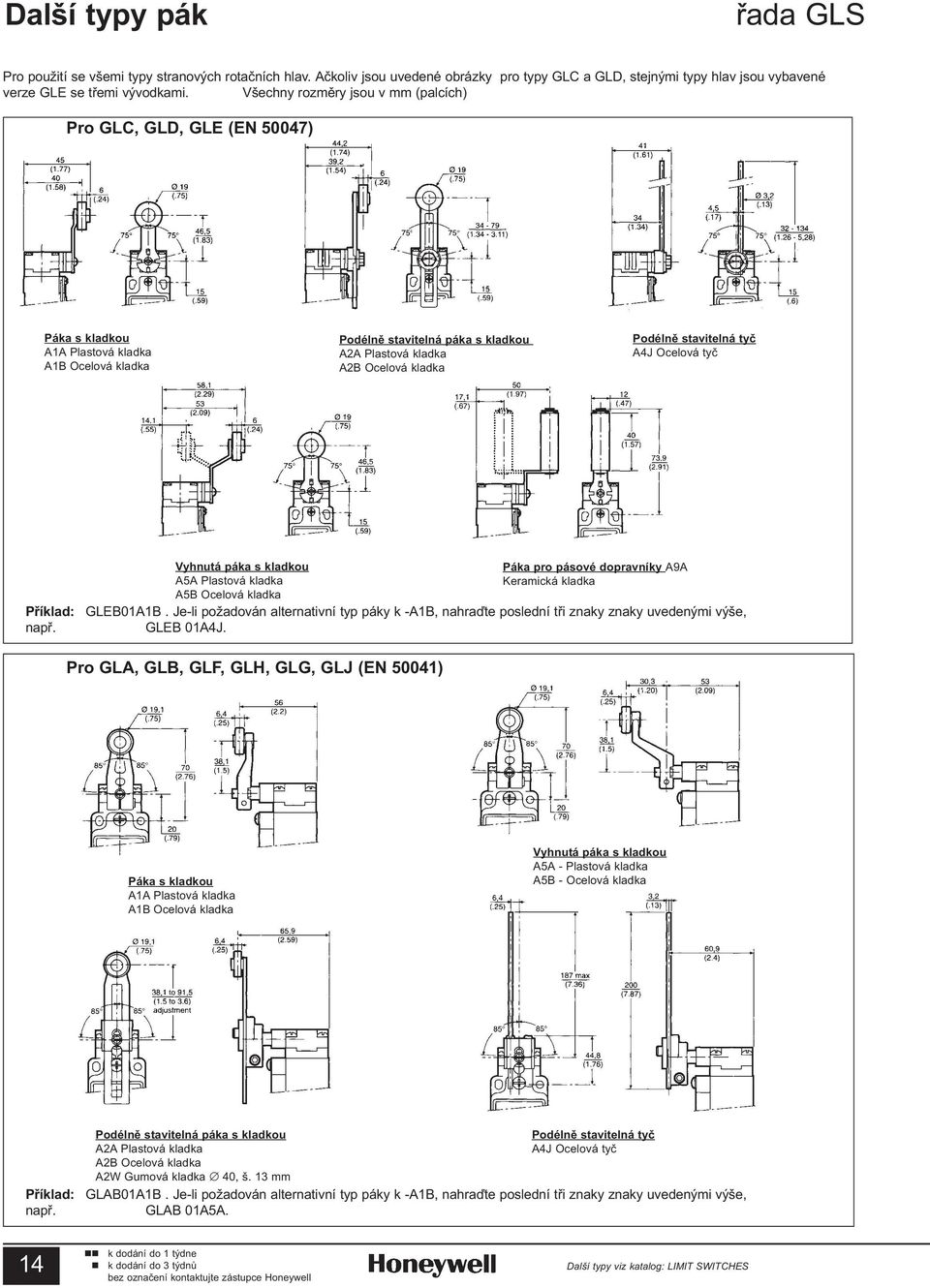

14 Daší typy pák øada GLS Pro použití se všemi typy stranových rotaèních hav. Aèkoiv jsou uvedené obrázky pro typy GLC a GLD, stejnými typy hav jsou vybavené verze GLE se tøemi vývodkami. Všechny rozmìry jsou v mm (pacích) Pro GLC, GLD, GLE (EN 50047) Páka s kadkou A1A Pastová kadka A1B Oceová kadka Podénì stavitená páka s kadkou A2A Pastová kadka A2B Oceová kadka Podénì stavitená tyè A4J Oceová tyè Pøíkad: napø. Vyhnutá páka s kadkou Páka pro pásové dopravníky A9A A5A Pastová kadka Keramická kadka A5B Oceová kadka GLEB01A1B. Je-i požadován aternativní typ páky k -A1B, nahraïte posední tøi znaky znaky uvedenými výše, GLEB 01A4J. Pro GLA, GLB, GLF, GLH, GLG, GLJ (EN 50041) Páka s kadkou A1A Pastová kadka A1B Oceová kadka Vyhnutá páka s kadkou A5A - Pastová kadka A5B - Oceová kadka Pøíkad: napø. Podénì stavitená páka s kadkou Podénì stavitená tyè A2A Pastová kadka A4J Oceová tyè A2B Oceová kadka A2W Gumová kadka 40, š. 13 mm GLAB01A1B. Je-i požadován aternativní typ páky k -A1B, nahraïte posední tøi znaky znaky uvedenými výše, GLAB 01A5A. 14 bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES

15 Miniaturní koncové spínaèe øada 14CE Havní rysy Kompaktní konstrukce Verze s pøipojeným vodièem nebo konektorem Robustní kovové pouzdro Možnost skupinové montáže Stranový nebo spodní vývod kabeu/ konektoru Verze pro nízké tepoty Možnost voby déky kabeu IP65/66/67 Výhody Rychá a snadná montáž Výhodné pro apikace s omezeným prostorem Není nutno pøipojovat vodièe ve spínaèi Vhodné pro nároèné pracovní podmínky Popis Tyto miniaturní koncové spínaèe se vyrábí již desítky et a patøí stáe k tomu nejepšímu co je na trhu. Spínaèe øady 14CE mají rùzné stupnì krytí od IP65 až po IP67 de provedení. Pro apikace na obrábìcích strojích, kde spínaèe pøicházejí do styku s chadicími kapainami øezných nástrojù doporuèuje firma Honeywe používat spínaèe s fuorokarbonovými tìsnicími prvky. Praxe ukázaa, že tento materiá spoehivì odoává nároèným podmínkám tìchto apikací. Výstup kabeu ze spínaèe je upevnìn zaévací hmotou speciáního sožení. Tato konstrukce zajiš uje spoehivou tìsnost i v tìžkých prùmysových apikacích. Veice obíbenou variantou jsou konektorová provedení, zváštì v apikacích, kde je kaden dùraz na rychou výmìnu pøípadnì poškozeného spínaèe. Dostupnost vybraných typù 14CE101-3 nn 14CE102-3 n 14CE103-3 n 14CE1-1K n 14CE1-3AK nn 14CE1-3K n 14CE2-1K n 14CE2-3A nn 14CE2-3KV nn 14CE3-1K 14CE3-3K 14CE CE CE CE CE CE CE66-3 n n n n n n n n n bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 15

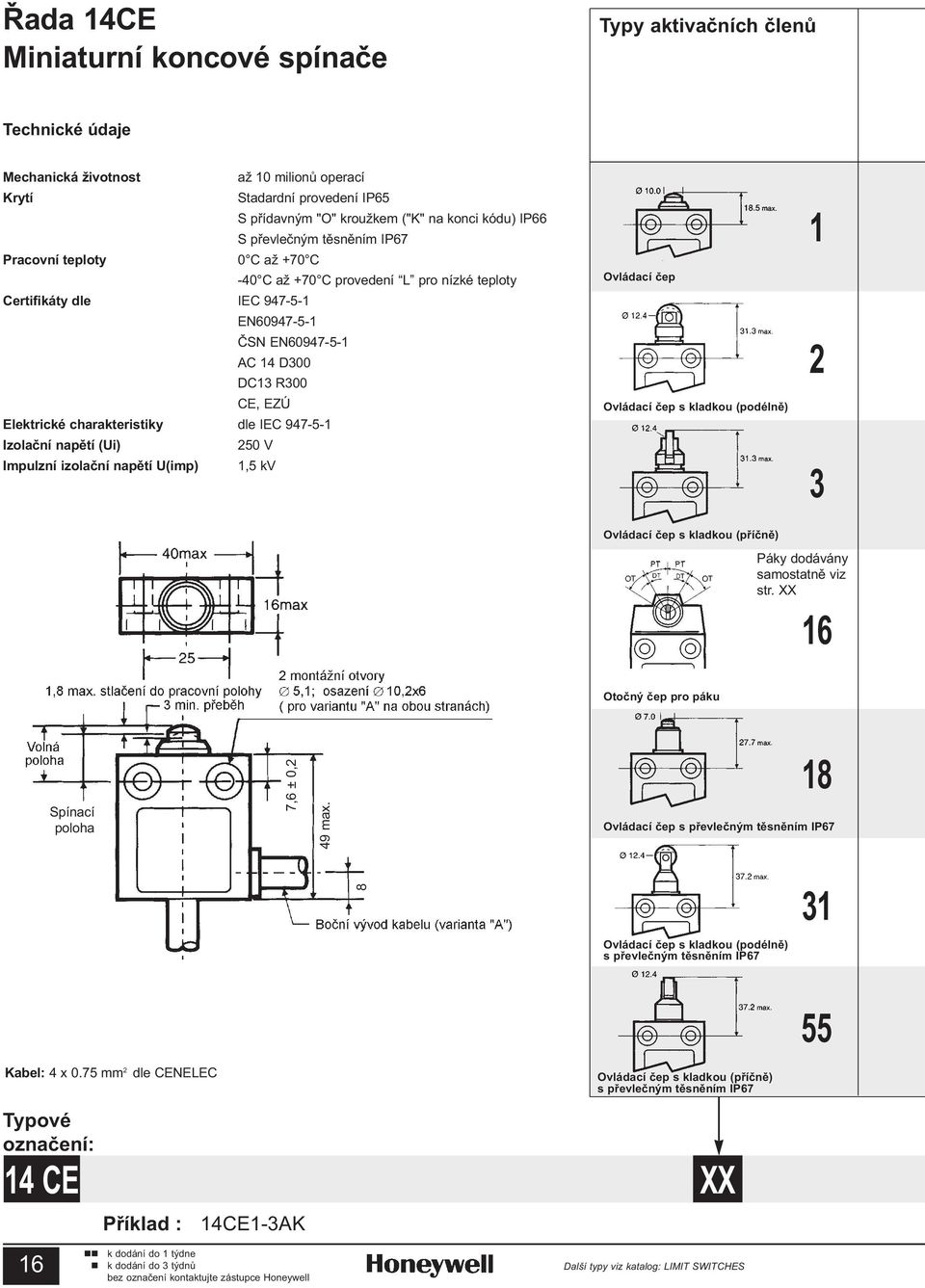

16 Øada 14CE Miniaturní koncové spínaèe Typy aktivaèních èenù Technické údaje Mechanická životnost až 10 miionù operací Krytí Stadardní provedení IP65 S pøídavným "O" kroužkem ("K" na konci kódu) IP66 S pøeveèným tìsnìním IP67 Pracovní tepoty 0 C až +70 C -40 C až +70 C provedení L pro nízké tepoty Certifikáty de IEC EN ÈSN EN AC 14 D300 DC13 R300 CE, EZÚ Eektrické charakteristiky de IEC Izoaèní napìtí (Ui) 250 V Impuzní izoaèní napìtí U(imp) 1,5 kv Ovádací èep Ovádací èep s kadkou (podénì) Ovádací èep s kadkou (pøíènì) Páky dodávány samostatnì viz str. XX 16 Otoèný èep pro páku Spínací pooha 7,6 ± 0,2 49 max. 18 Ovádací èep s pøeveèným tìsnìním IP67 8 Ovádací èep s kadkou (podénì) s pøeveèným tìsnìním IP Kabe: 4 x 0.75 mm 2 de CENELEC Typové oznaèení: 14 CE 16 Pøíkad : 14CE1-3AK bez oznaèení kontaktujte zástupce Honeywe Ovádací èep s kadkou (pøíènì) s pøeveèným tìsnìním IP67 XX Daší typy viz kataog: LIMIT SWITCHES

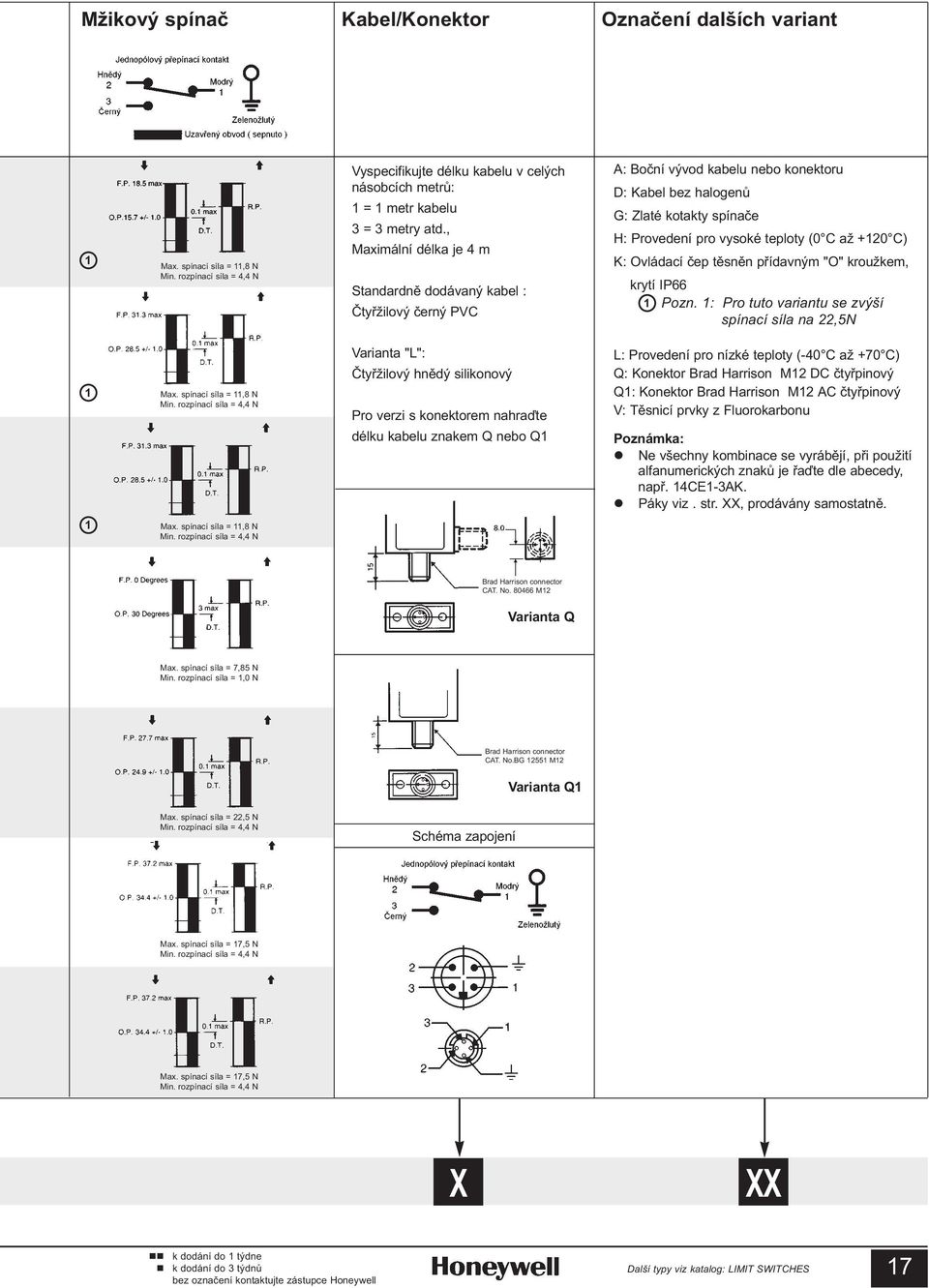

17 Mžikový spínaè Kabe/Konektor Oznaèení daších variant 1 Max. spínací sía = 11,8 N Min. rozpínací sía = 4,4 N Vyspecifikujte déku kabeu v ceých násobcích metrù: 1 = 1 metr kabeu 3 = 3 metry atd., Maximání déka je 4 m Standardnì dodávaný kabe : Ètyøžiový èerný PVC A: Boèní vývod kabeu nebo konektoru D: Kabe bez haogenù G: Zaté kotakty spínaèe H: Provedení pro vysoké tepoty (0 C až +120 C) K: Ovádací èep tìsnìn pøídavným "O" kroužkem, krytí IP66 1 Pozn. 1: Pro tuto variantu se zvýší spínací sía na 22,5N 1 Max. spínací sía = 11,8 N Min. rozpínací sía = 4,4 N Varianta "L": Ètyøžiový hnìdý siikonový Pro verzi s konektorem nahraïte déku kabeu znakem Q nebo Q1 L: Provedení pro nízké tepoty (-40 C až +70 C) Q: Konektor Brad Harrison M12 DC ètyøpinový Q1: Konektor Brad Harrison M12 AC ètyøpinový V: Tìsnicí prvky z Fuorokarbonu Poznámka: Ne všechny kombinace se vyrábìjí, pøi použití afanumerických znakù je øaïte de abecedy, napø. 14CE1-3AK. Páky viz. str. XX, prodávány samostatnì. 1 Max. spínací sía = 11,8 N Min. rozpínací sía = 4,4 N Brad Harrison connector CAT. No M12 Varianta Q Max. spínací sía = 7,85 N Min. rozpínací sía = 1,0 N Brad Harrison connector CAT. No.BG M12 Varianta Q1 Max. spínací sía = 22,5 N Min. rozpínací sía = 4,4 N Schéma zapojení Max. spínací sía = 17,5 N Min. rozpínací sía = 4,4 N Max. spínací sía = 17,5 N Min. rozpínací sía = 4,4 N X XX bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 17

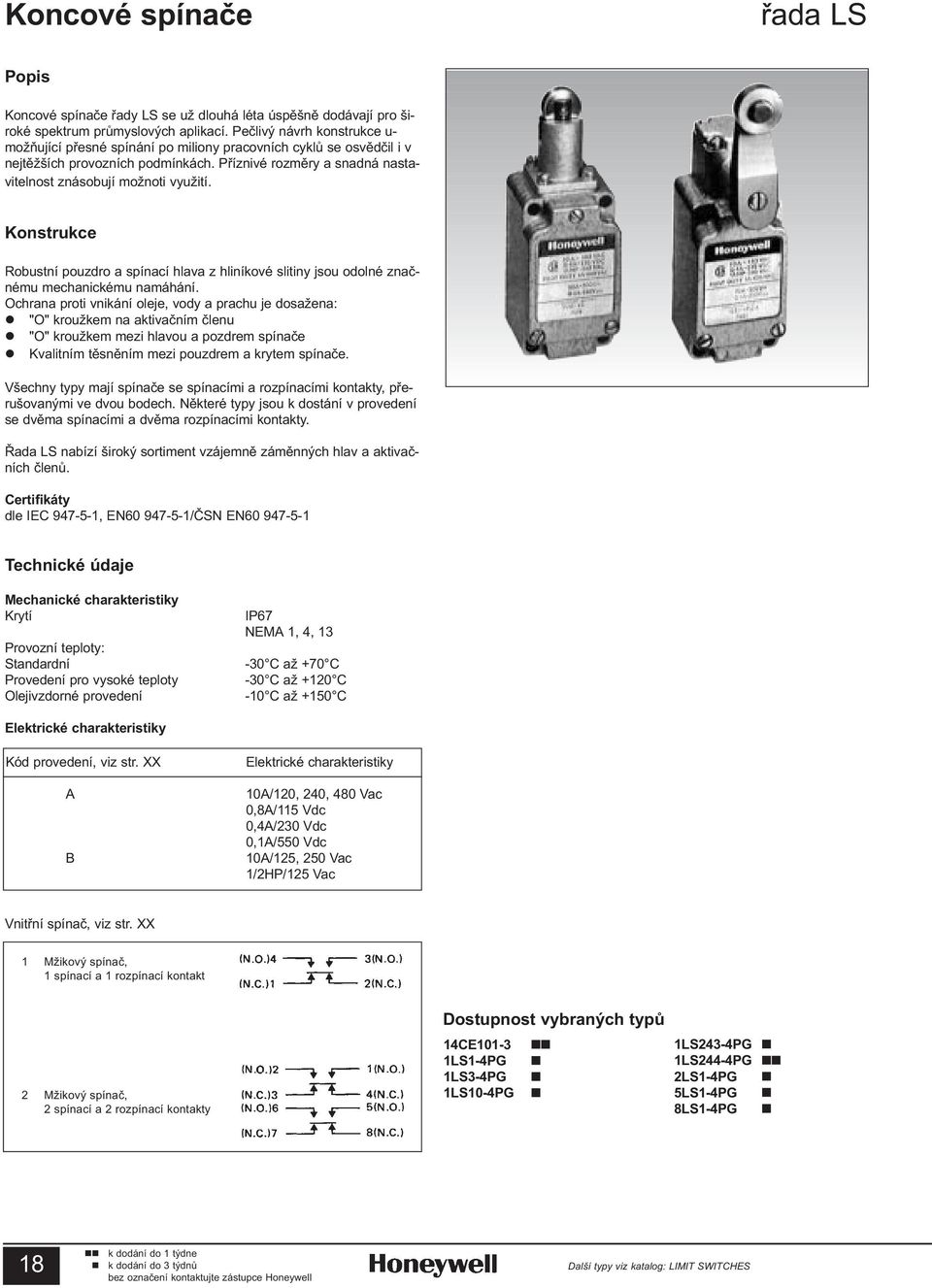

18 Koncové spínaèe øada LS Popis Koncové spínaèe øady LS se už douhá éta úspìšnì dodávají pro široké spektrum prùmysových apikací. Peèivý návrh konstrukce u- možòující pøesné spínání po miiony pracovních cykù se osvìdèi i v nejtìžších provozních podmínkách. Pøíznivé rozmìry a snadná nastavitenost znásobují možnoti využití. Konstrukce Robustní pouzdro a spínací hava z hiníkové sitiny jsou odoné znaènému mechanickému namáhání. Ochrana proti vnikání oeje, vody a prachu je dosažena: "O" kroužkem na aktivaèním èenu "O" kroužkem mezi havou a pozdrem spínaèe Kvaitním tìsnìním mezi pouzdrem a krytem spínaèe. Všechny typy mají spínaèe se spínacími a rozpínacími kontakty, pøerušovanými ve dvou bodech. Nìkteré typy jsou k dostání v provedení se dvìma spínacími a dvìma rozpínacími kontakty. Øada LS nabízí široký sortiment vzájemnì zámìnných hav a aktivaèních èenù. Certifikáty de IEC , EN /ÈSN EN Technické údaje Mechanické charakteristiky Krytí Provozní tepoty: Standardní Provedení pro vysoké tepoty Oejivzdorné provedení IP67 NEMA 1, 4, C až +70 C -30 C až +120 C -10 C až +150 C Eektrické charakteristiky Kód provedení, viz str. XX A B Eektrické charakteristiky 10A/120, 240, 480 Vac 0,8A/115 Vdc 0,4A/230 Vdc 0,1A/550 Vdc 10A/125, 250 Vac 1/2HP/125 Vac Vnitøní spínaè, viz str. XX 1 Mžikový spínaè, 1 spínací a 1 rozpínací kontakt 2 Mžikový spínaè, 2 spínací a 2 rozpínací kontakty Dostupnost vybraných typù 14CE101-3 nn 1LS1-4PG n 1LS3-4PG n 1LS10-4PG n 1LS243-4PG n 1LS244-4PG nn 2LS1-4PG n 5LS1-4PG n 8LS1-4PG n 18 Daší typy viz kataog: LIMIT SWITCHES bez oznaèení kontaktujte zástupce Honeywe

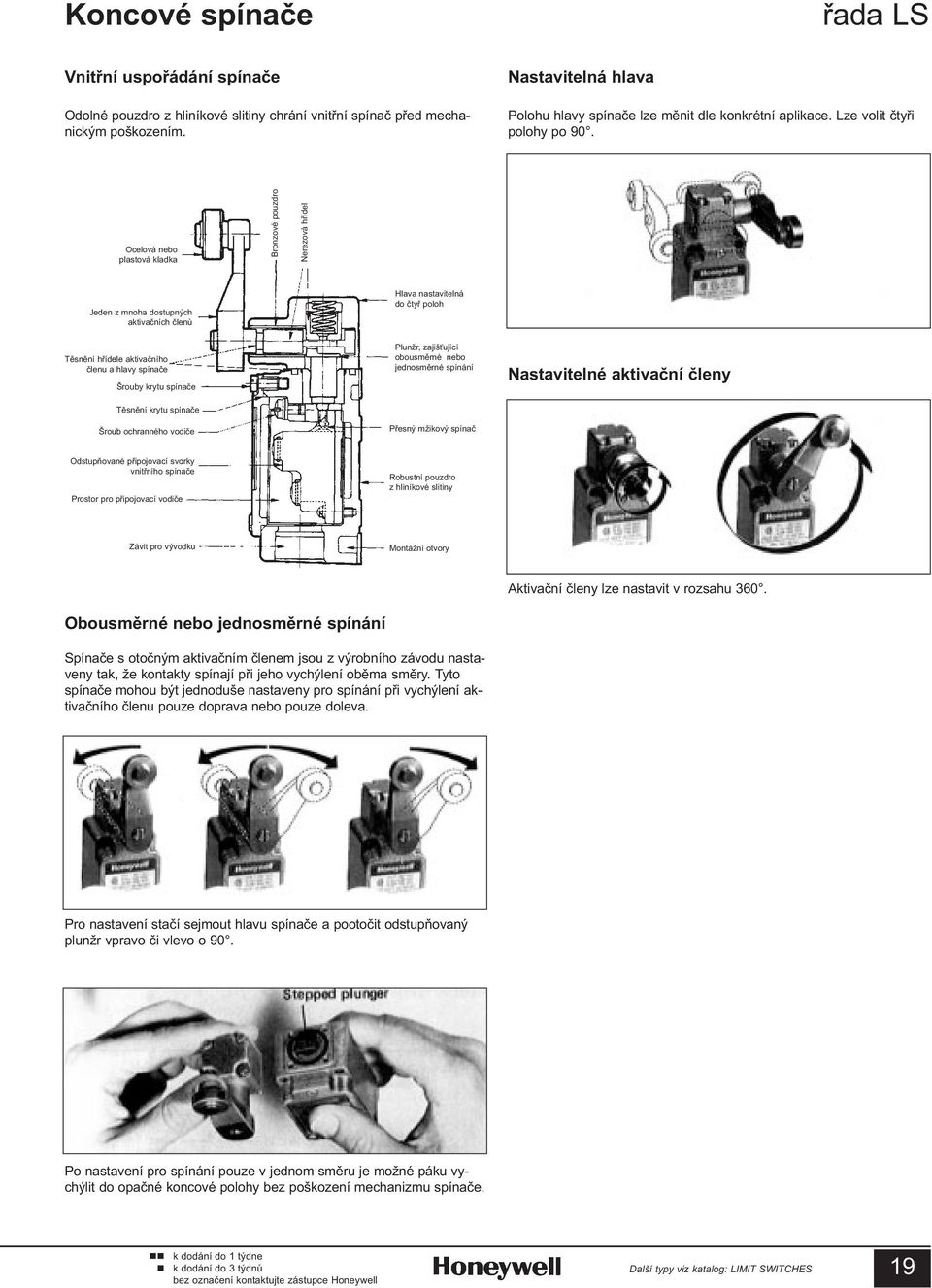

19 Koncové spínaèe øada LS Vnitøní uspoøádání spínaèe Odoné pouzdro z hiníkové sitiny chrání vnitøní spínaè pøed mechanickým poškozením. Nastavitená hava Poohu havy spínaèe ze mìnit de konkrétní apikace. Lze voit ètyøi poohy po 90. Oceová nebo pastová kadka Bronzové pouzdro Nerezová høíde Jeden z mnoha dostupných aktivaèních èenù Tìsnìní høídee aktivaèního èenu a havy spínaèe Šrouby krytu spínaèe Hava nastavitená do ètyø pooh Punžr, zajiš ující obousmìrné nebo jednosmìrné spínání Nastavitené aktivaèní èeny Tìsnìní krytu spínaèe Šroub ochranného vodièe Pøesný mžikový spínaè Odstupòované pøipojovací svorky vnitøního spínaèe Prostor pro pøipojovací vodièe Robustní pouzdro z hiníkové sitiny Závit pro vývodku Montážní otvory Obousmìrné nebo jednosmìrné spínání Aktivaèní èeny ze nastavit v rozsahu 360. Spínaèe s otoèným aktivaèním èenem jsou z výrobního závodu nastaveny tak, že kontakty spínají pøi jeho vychýení obìma smìry. Tyto spínaèe mohou být jednoduše nastaveny pro spínání pøi vychýení aktivaèního èenu pouze doprava nebo pouze doeva. Pro nastavení staèí sejmout havu spínaèe a pootoèit odstupòovaný punžr vpravo èi vevo o 90. Po nastavení pro spínání pouze v jednom smìru je možné páku vychýit do opaèné koncové poohy bez poškození mechanizmu spínaèe. bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 19

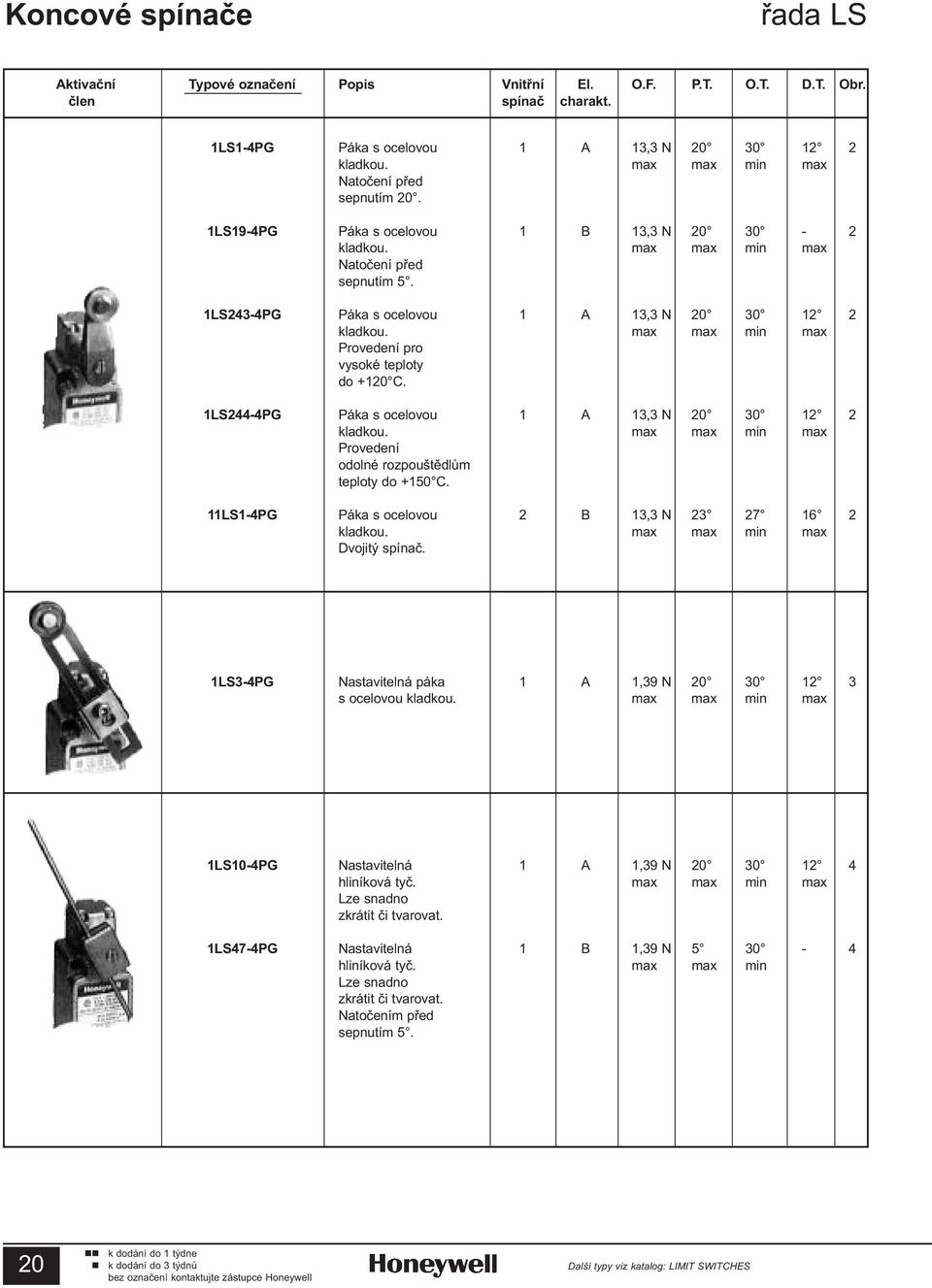

20 Koncové spínaèe øada LS Aktivaèní Typové oznaèení Popis Vnitøní E. O.F. P.T. O.T. D.T. Obr. èen spínaè charakt. 1LS1-4PG Páka s oceovou 1 A 13,3 N kadkou. max max min max Natoèení pøed sepnutím 20. 1LS19-4PG Páka s oceovou 1 B 13,3 N kadkou. max max min max Natoèení pøed sepnutím 5. 1LS243-4PG Páka s oceovou 1 A 13,3 N kadkou. max max min max Provedení pro vysoké tepoty do +120 C. 1LS244-4PG Páka s oceovou 1 A 13,3 N kadkou. max max min max Provedení odoné rozpouštìdùm tepoty do +150 C. 11LS1-4PG Páka s oceovou 2 B 13,3 N kadkou. max max min max Dvojitý spínaè. 1LS3-4PG Nastavitená páka 1 A 1,39 N s oceovou kadkou. max max min max 1LS10-4PG Nastavitená 1 A 1,39 N hiníková tyè. max max min max Lze snadno zkrátit èi tvarovat. 1LS47-4PG Nastavitená 1 B 1,39 N hiníková tyè. max max min Lze snadno zkrátit èi tvarovat. Natoèením pøed sepnutím Daší typy viz kataog: LIMIT SWITCHES bez oznaèení kontaktujte zástupce Honeywe

21 Koncové spínaèe øada LS Aktivaèní Typové oznaèení Popis Vnitøní E. O.F. P.T. O.T. D.T. Obr. èen spínaè charakt. 2LS1-4PG Nerezový punžr. 1 A 31,2 N 1,65 6,35 0,5 5 max max min max mm mm mm 12LS1-4PG Nerezový punžr. 2 B 31,4 N 1,7 6,4 1,15 5 Dvojitý spínaè. max max min max mm mm mm 5LS1-4PG Punžr s kadkou 1 A 31,2 N 1,65 5,56 0,5 6 nastavitený po 90. max max min max mm mm mm 15LS1-4PG Punžr s kadkou 2 B 31,4 N 1,9 5,56 1,15 6 nastavitený po 90. max max min max Dvojitý spínaè. mm mm mm 4LS1-4PG Boèní punžr pro 1 B 40,1 N ovádání max max min max souosým nebo komým pohybem pomaé vaèky. Hava otoèná o 90. 3LS1-4PG Boèní punžr s 1 A 40,1 N 2,77 5,56 1,0 8 kadkou pro max max min max ovádání rychým mm mm mm pohybem vaèky. Hava otoèná o 90. Kadka nastavitená o 360 koem osy punžru. 6LS1-4PG Tømenová páka s 1 A 8,8 N oceovými kadkami max na opaèných stranách páky. Spínaè zùstává pøekopený v obou krajních poohách. 6LS3-4PG Tømenová páka s 1 A 8,8 N pastovými kadkami. max Spínaè zùstává pøekopený v obou krajních poohách. bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 21

22 Koncové spínaèe øada LS Aktivaèní Typové oznaèení Popis Vnitøní E. O.F. P.T. O.T. D.T. Obr. èen spínaè charakt. 8LS1-4PG Vinutá výkyvná 1 A 1,4 N tyè 4,8 mm. max 8LS152-4PG Vinutá výkyvná 1 A 1,4 N tyè 6,7 mm. 8LS3-4PG Výkyvná tyè 1 A 1,4 N v kombinaci max s pružinou. 8LS125-4PG Pružinový ovadaè 1 A 0,27 N s drátovým koncem. max Nízká spínací sía. 1LS2-4PG Spínaè pro 1 A 0,51 Nm rotaèní pohyb max max min max bez aktivaèního cm èenu. 1LS56-4PG Spínaè pro 1 B 0,11 Nm rotaèní pohyb max max min Natoèení cm pøed sepnutím 5, nízká spínací sía. 11LS2-4PG Spínaè pro 2 B 0,51 Nm rotaèní pohyb max max min max bez aktivaèního cm èenu. Dvojitý spínaè. 6LS2-4PG Spínaè pro 1 A 0,34 Nm rotaèní pohyb max bez aktivaèního cm èenu. Spínaè zùstává pøekopený v obou krajních poohách. 22 Daší typy viz kataog: LIMIT SWITCHES bez oznaèení kontaktujte zástupce Honeywe

23 Koncové spínaèe øada LS Rozmìry (pouze pro informaci mm) Pouzdro spínaèe 1 Aktivaèní èeny Páka s kadkou Nastavitená páka s kadkou Nastavitená tyè Punžr Punžr s kadkou Boèní punžr Boèní punžr s kadkou Tømenová páka Vinutá výkyvná tyè Vinutá výkyvná tyè Výkyvná tyè v kombinaci s pružinou Pružinový ovadaè s drátovým koncem bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 23

24 Páky pro koncové spínaèe øada 14CE a LS Páka Typové oznaèení Popis Výkres èíso 6PA71-4 Pevná páka s nyonovou kadkou 19mm 1 6PA78-4 Pevná páka s oceovou kadkou 19mm 1 6PA44-4 Nastavitená páka v rozsahu 30 až 89 mm 2 s nyonovou kadkou 19mm 6PA56-4 Nastavitená páka v rozsahu 30 až 89 mm 2 s oceovou kadkou 19mm 6PA68-4 Nastavitená páka v rozsahu 35 až 89 mm 3 s nyonovou kadkou 25,4mm 6PA67-4 Nastavitená páka v rozsahu 40 až 89 mm 4 s nyonovou kadkou 38mm 6PA64-4 Nastavitená páka v rozsahu 46 až 89 mm 5 s nyonovou kadkou 50,8mm 6PA80-4 Tømenová páka s oceovými kadkami 19mm 6 na opaèných stranách páky 6PA119-4 Tømenová páka s nyonovými kadkami 19mm 6 na opaèných stranách páky 6PA102-4 Tømenová páka s nyonovými kadkami 19mm 7 Páka s hiníkovou tyèí 3,2mm 6PA43-4 nastavitenou až do déky 140 mm 8 24 Daší typy viz kataog: LIMIT SWITCHES bez oznaèení kontaktujte zástupce Honeywe

25 Páky pro koncové spínaèe øada 14CE a LS Rozmìry (pouze pro informaci, mm) Páka je otoèná Páka je otoèná Nastavitený rozsah Šroub M5 Hiníková sitina 1 2 Nerez Hiníková sitina 6PA71-4, 6PA78-4 6PA44-4, 6PA56-4 Páka je otoèná Páka je otoèná Nastavitený rozsah Šroub M Nastavitený rozsah Šroub M5 6PA68-4 6PA67-4 Páka je otoèná Nastavitený rozsah Šroub M5 5 6 Hiníková sitina 6PA80-4, 6PA PA64-4 Nastavitená hiníková tyè Hiníková sitina max. Nastavitený rozsah 6PA PA43-4 Hiníková sitina bez oznaèení kontaktujte zástupce Honeywe Daší typy viz kataog: LIMIT SWITCHES 25

26 Miniaturní koncové spínaèe øada SL1 Havní rysy Vysoká citivost Douhá životnost Krytí IP67 Robustní kovové pouzdro Výhody Boèní otvory umožòující skupinovou montáž Možnost upevnìní za døík spínaèe Miniaturní prostorovì nenároèné provedení Západkový mechanizmus krytu vývodù zajiš uje spoehivou ochranu proti vivùm prostøedí Typické apikace Obrábìcí stroje Textiní stroje Døevoobrábìcí stroje Roboty, montážní inky Dopraníkové systémy Manipuaèní vozida Chemický prùmys Popis Øada SL1 obsahuje pøesný spínaè s vysokou životností umístìný v pouzdøe z hiníkové sitiny. Vynikající krytí spínaèe spou s širokou paetou aktivaèních èenù v návaznosti na široké možnosti montáže pøedurèují tento spínaè pro nespoèetné apikace na poi automatizaèní techniky. Spínaèe øady SL1 mohou být montovány pomocí boèních otvorù samostatnì, za závit na døíku spínaèe nebo skupinovì boèními otvory. Pro zajištìní spoehivého krytí jsou se spínaèem dodávány dvì veikosti tìsnicích kroužkù vývodky pro rùzné prùmìry kabeu. Bezpeèná a snadná montáž vodièù je zajištìna odonou konstrukcí pouzdra spínaèe. Kryt vývodù spínaèe používá jednoduchého západkového mechanizmu, jež jej spoehivì upevní k pouzdru spínaèe. V provedení pro nízké tepoty pracují spínaèe s punžrem od - 50 C, s punžrem s pøeveèným tìsnìním od -30 C a spínaèe s pákou od -40 C. Provedení pro vysoké tepoty pracují až do tepoty +120 C. Technické údaje Mechanická životnost Krytí Pracovní tepoty Pracovní tepoty jednotivých variant 2 miiony cykù pro typy SL1-B, SL1-F a jejich varianty až 20 miionù cykù pro ostatní typy IP67 standardní provedení -10 C až +70 C Oznaèení Provedení Typ Pracovní Materiá varianty aktivaèního tepoty tìsnicích èenu prvkù Standardní žádné provedení Všechny -10 C až +70 C Nitri A, D, E, H, K, Q -50 C až +70 C Siikon L Pro nízké B, F -30 C až +70 C Siikon tepoty M, P, R, T -40 C až +70 C Siikon Pro vysoké V tepoty Všechny 0 C až +120 C Fuorokarbon Poznámka: Oznaèení varianty uvádìjte za oznaèením aktivaèního èenu a typu kontaktù, napø. SL1-PL-E, SL1-AKV-E Certifikáty de IEC EN ÈSN EN TUV, CE Eektrické charakteristiky de IEC Søíbrné kontakty Zátìž AC/DC Napìtí Odporová Induktivní Motorová Rozpínací Spínací AC 125 V ac 5 A 3 A 1 A 2 A AC 250 V ac 5 A 3 A 0,5 A 1 A DC 8 V dc 5 A 3 A - - DC 14 V dc 5 A 3 A - - DC 30 V dc 5 A 3 A - - DC 115 V dc 0,5 A 0,1 A - - DC 230 V dc 0,25 A 0,05 A - - Zacené kontakty Zátìž AC/DC Napìtí Odporová Induktivní Motorová Rozpínací Spínací AC 125 V ac 0,1 A DC 8 V dc 0,1 A DC 14 V dc 0,1 A DC 30 V dc 0,1 A Izoaèní napìtí (Ui) Impuzní izoaèní napìtí U(imp) Eektrická životnost Støíbrné kontakty Zacené kotakty Oznaèení vývodù Typy s pákou 250 V 4 kv 0,3 miionu cykù pøi odporové zátìži pro 5A/250Vac,; 5A/30Vdc 2 miiony cykù pøi odporové zátìži pro 1A/125Vac 5 miionù cykù pøi odporové zátìži pro 0,1A/125Vac; 0,1A/30Vdc Typy s ovádacím èepem Dostupnost vybraných typù je oznaèena ve specifikaci spínaèù 26 Daší typy: Viz kataogový ist øady SL 1 bez oznaèení kontaktujte zástupce Honeywe

27 Miniaturní koncové spínaèe øada SL1 OVLÁDACÍ ÈEP S KLADKOU (PODÉLNÌ) Montážní otvory Indikátor seøízení spínaèe Sintrovaný nerez Matice 17 t. 2,5 Vývody M3 SL 1 - A - E nn SL 1 - AK - E OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) Standardní provedení Zacené kontakty 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 31,4 ± 0,8 mm OVLÁDACÍ ÈEP S KLADKOU (PODÉLNÌ), S PØEVLEÈNÝM TÌSNÌNÍM SL 1 - B - E nn SL 1 - BK - E Standardní provedení Zacené kontakty Montážní otvory Sintrovaný nerez Oejivzdorná pryž Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 41,4 ± 0,8 mm OVLÁDACÍ ÈEP S KLADKOU (PØÍÈNÌ) SL 1 - D - E nn SL 1 - DK - E Standardní provedení Zacené kontakty Montážní otvory Sintrovaný nerez Indikátor seøízení spínaèe Matice 17 t. 2,5 Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 31,4 ± 0,8 mm OVLÁDACÍ ÈEP S KLADKOU (PODÉLNÌ) SL 1 - E - E nn SL 1 - EK - E Standardní provedení Zacené kontakty Sintrovaný nerez Matice 17 t. 2,5 Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 41,4 ± 0,8 mm Montážní otvory bez oznaèení kontaktujte zástupce Honeywe Daší typy: Viz kataogový ist øady SL 1 27

28 Miniaturní koncové spínaèe øada SL1 OVLÁDACÍ ÈEP S KLADKOU (PØÍÈNÌ) S PØEVLEÈNÝM TÌSNÌNÍM SL 1 - F - E SL 1 - FK - E Standardní provedení Zacené kontakty Montážní otvory Sintrovaný nerez Oejivzdorná pryž Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 41,4 ± 0,8 mm OVLÁDACÍ ÈEP SL 1 - H - E SL 1 - HK - E Standardní provedení Zacené kontakty Montážní otvory Indikátor seøízení spínaèe Sintrovaný nerez Matice 17 t. 2,5 Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 25,4 ± 0,8 mm OVLÁDACÍ ÈEP S KLADKOU (PØÍÈNÌ) SL 1 - K - E SL 1 - KK - E Standardní provedení Zacené kontakty Sintrovaný nerez Matice 17 t. 2,5 Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 41,4 ± 0,8 mm Montážní otvory PÁKA S JEDNOSMÌRNOU KLADKOU SL 1 - M - E SL 1 - MK - E Standardní provedení Zacené kontakty Indikátor seøízení spínaèe Montážní otvory Sintrovaný nerez OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 4,0 N 0,78 N 2 mm 4 mm 0,3 mm 34,3 ± 0,8 mm 28 Daší typy: Viz kataogový ist øady SL 1 bez oznaèení kontaktujte zástupce Honeywe

29 Miniaturní koncové spínaèe øada SL1 PÁKA S KLADKOU SL 1 - P - E nn SL 1 - PK - E Standardní provedení Zacené kontakty Indikátor seøízení spínaèe Montážní otvory Sintrovaný nerez OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 4,0 N 0,78 N 2 mm 4 mm 0,3 mm 23,1 ± 0,8 mm OVLÁDACÍ ÈEP SL 1 - Q - E SL 1 - QK - E Standardní provedení Zacené kontakty Montážní otvory Sintrovaný nerez Matice 17 t. 2,5 Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 11,8 N 4,9 N 1,5 mm 3 mm 0,1 mm 35,4 ± 0,8 mm PÁKA SL 1 - T - E SL 1 - TK - E Standardní provedení Zacené kontakty Montážní otvory Sintrovaný nerez Vývody M3 OF (max) (Spínací sía) RF (min) (rozpínací sía) PT (max) (Staèení do spínací poohy) OT (min) (Koncová pooha) DT (max) Hystereze spínání OP (Spínací pooha) 4,0 N 0,78 N 2 mm 4 mm 0,3 mm 10,9 ± 0,8 mm Vnitøní uspoøádání spínaèe Sintrovaný nerez (Odonost proti opotøebení je zvýšena tvrzením) Hiníková sitina, fuorokarbonový povak (Vynikající mechanická a korozní odonost) Indikátor seøízení spínaèe (V sepnutém stavu musí být punžr staèen tak, že horní hrana døíku musí být mezi ryskami indikátoru) Vnitøní tìsnìní punžru Mžikový spínací mechanizmus (Douhá machanická životnost, více než 20 miionù cykù, vysoká citivost - hystereze spínání maximánì 0,1mm) Montážní otvory 4,2 Západkový mechanizmus krytu Pøepínací kontakty (Vysoká spoehivost díky veké pøítaèné síe) Tìsnicí "O" kroužek (Zajiš uje krytí IP67) Prostor pro vodièe Snadno demontovatený pastový kryt vývodù bez oznaèení kontaktujte zástupce Honeywe Tìsnìní kabeu (Tìsnost je zajištìna svìrným pryžovým kroužkem a dotahovací maticí. Z výroby je osazen kroužek pro kabey o 5,8 až 7,8mm, v baení je pøiožen kroužek pro prùmìr kabeu od 7,9 do 9,6 mm) Daší typy: Viz kataogový ist øady SL 1 29

30 30 bez oznaèení kontaktujte zástupce Honeywe
