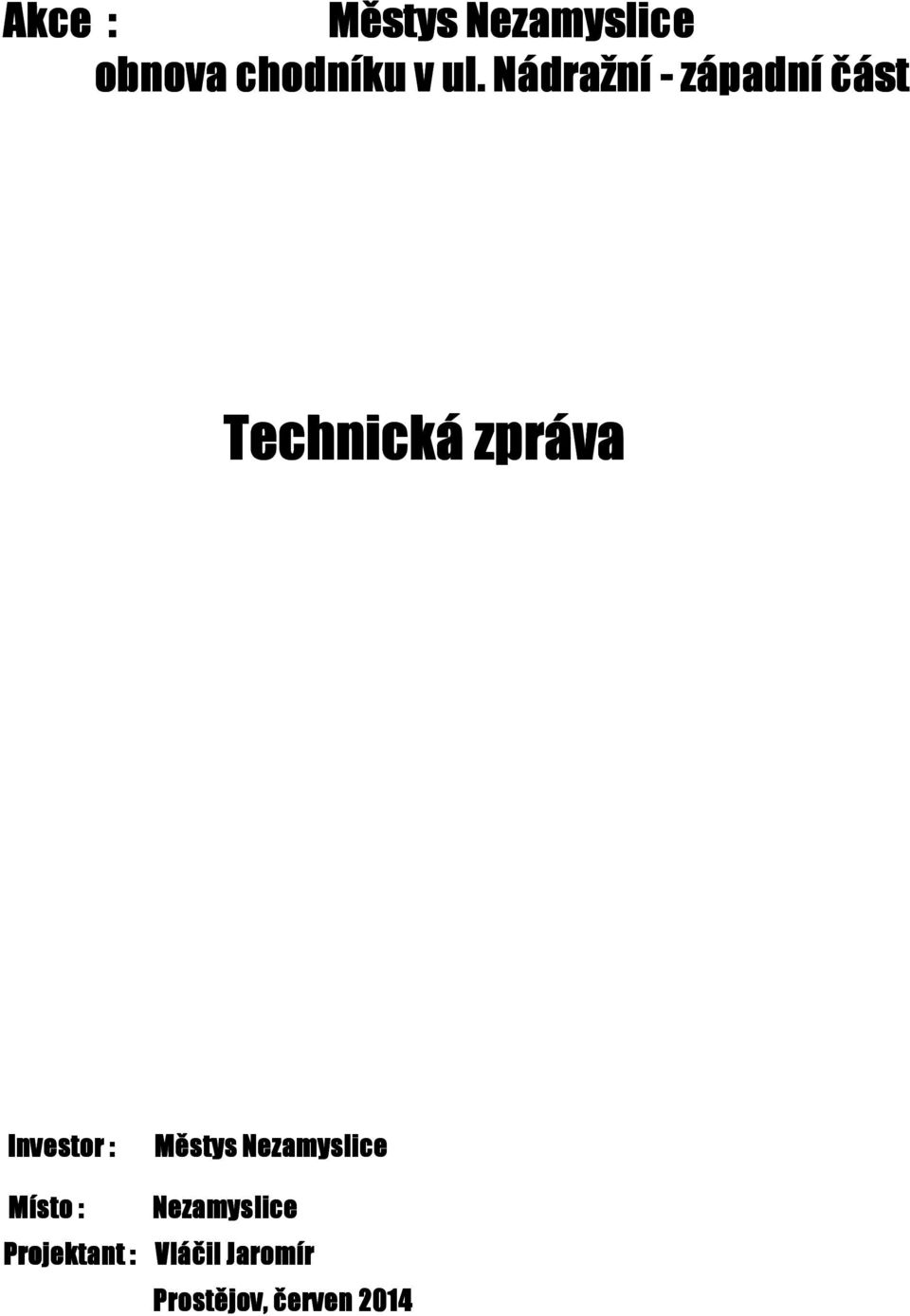

1 Akce : obnova chodníku v ul. Nádražní - západní část Technická zpráva Investor : Místo : Projektant : Vláčil Jaromír Prostějov, červen 2014

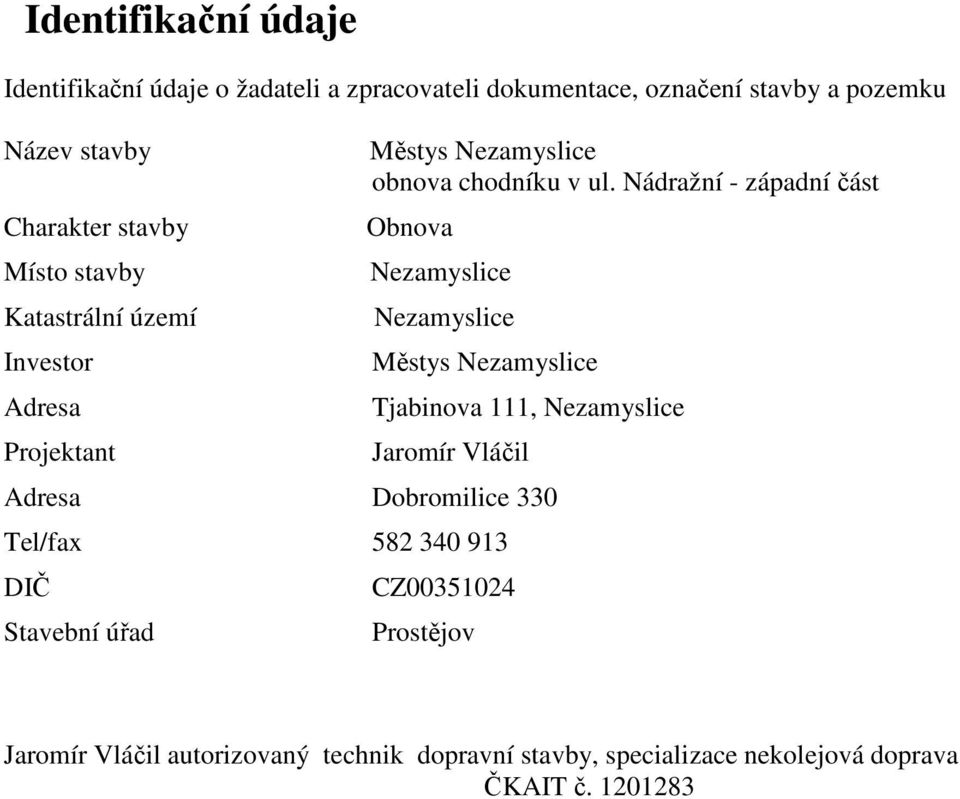

2 Identifikační údaje Identifikační údaje o žadateli a zpracovateli dokumentace, označení stavby a pozemku Název stavby Charakter stavby Místo stavby Katastrální území Investor Adresa Projektant obnova chodníku v ul. Nádražní - západní část Obnova Tjabinova 111, Jaromír Vláčil Adresa Dobromilice 330 Tel/fax DIČ Stavební úřad CZ Prostějov Jaromír Vláčil autorizovaný technik dopravní stavby, specializace nekolejová doprava ČKAIT č

Nádražní - západní část Obnova Tjabinova 111, Jaromír Vláčil Adresa Dobromilice 330 Tel/fax 582 340 913 DIČ

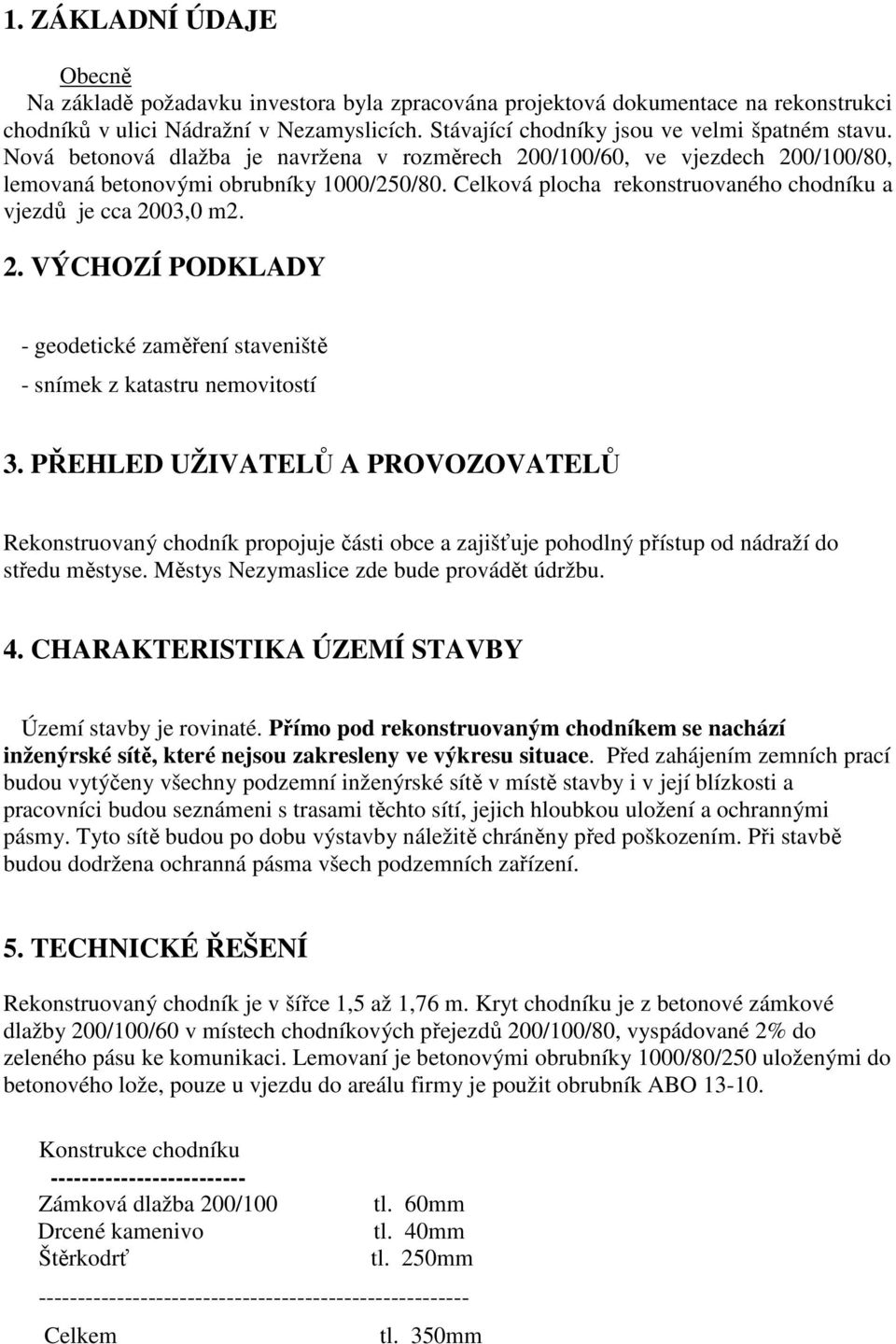

3 1. ZÁKLADNÍ ÚDAJE Obecně Na základě požadavku investora byla zpracována projektová dokumentace na rekonstrukci chodníků v ulici Nádražní v Nezamyslicích. Stávající chodníky jsou ve velmi špatném stavu. Nová betonová dlažba je navržena v rozměrech 200/100/60, ve vjezdech 200/100/80, lemovaná betonovými obrubníky 1000/250/80. Celková plocha rekonstruovaného chodníku a vjezdů je cca 2003,0 m2. 2. VÝCHOZÍ PODKLADY - geodetické zaměření staveniště - snímek z katastru nemovitostí 3. PŘEHLED UŽIVATELŮ A PROVOZOVATELŮ Rekonstruovaný chodník propojuje části obce a zajišťuje pohodlný přístup od nádraží do středu městyse. Městys Nezymaslice zde bude provádět údržbu. 4. CHARAKTERISTIKA ÚZEMÍ STAVBY Území stavby je rovinaté. Přímo pod rekonstruovaným chodníkem se nachází inženýrské sítě, které nejsou zakresleny ve výkresu situace. Před zahájením zemních prací budou vytýčeny všechny podzemní inženýrské sítě v místě stavby i v její blízkosti a pracovníci budou seznámeni s trasami těchto sítí, jejich hloubkou uložení a ochrannými pásmy. Tyto sítě budou po dobu výstavby náležitě chráněny před poškozením. Při stavbě budou dodržena ochranná pásma všech podzemních zařízení. 5. TECHNICKÉ ŘEŠENÍ Rekonstruovaný chodník je v šířce 1,5 až 1,76 m. Kryt chodníku je z betonové zámkové dlažby 200/100/60 v místech chodníkových přejezdů 200/100/80, vyspádované 2% do zeleného pásu ke komunikaci. Lemovaní je betonovými obrubníky 1000/80/250 uloženými do betonového lože, pouze u vjezdu do areálu firmy je použit obrubník ABO Konstrukce chodníku Zámková dlažba 200/100 Drcené kamenivo tl. 60mm tl. 40mm tl. 250mm tl. 350mm

Celková plocha rekonstruovaného chodníku a vjezdů je cca 2003,0 m2. 2. VÝCHOZÍ PODKLADY - geodetické zaměření staveniště - snímek z katastru nemovitostí 3.

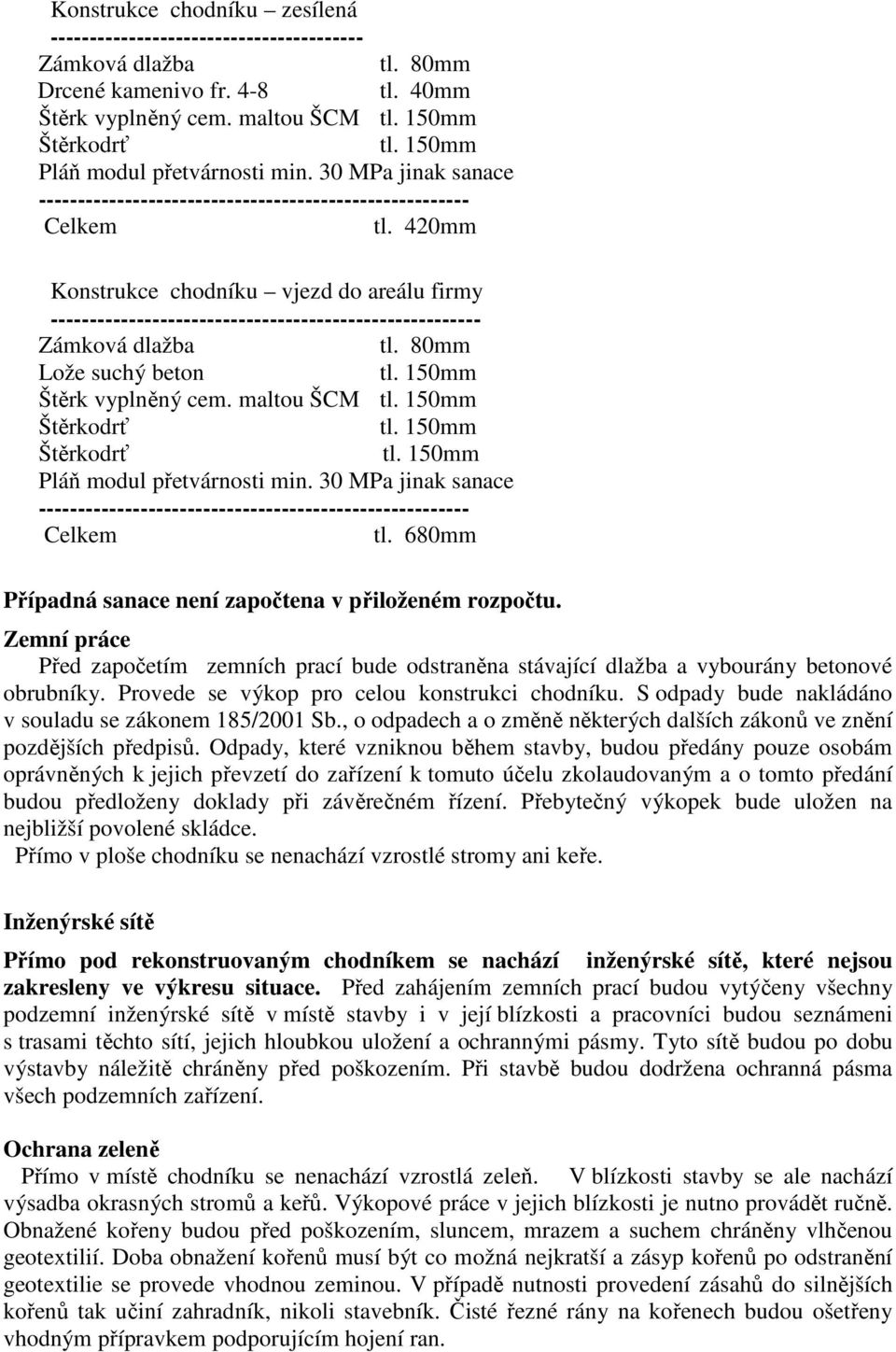

4 Konstrukce chodníku zesílená Zámková dlažba tl. 80mm Drcené kamenivo fr. 4-8 tl. 40mm Štěrk vyplněný cem. maltou ŠCM Pláň modul přetvárnosti min. 30 MPa jinak sanace tl. 420mm Konstrukce chodníku vjezd do areálu firmy Zámková dlažba tl. 80mm Lože suchý beton Štěrk vyplněný cem. maltou ŠCM Pláň modul přetvárnosti min. 30 MPa jinak sanace tl. 680mm Případná sanace není započtena v přiloženém rozpočtu. Zemní práce Před započetím zemních prací bude odstraněna stávající dlažba a vybourány betonové obrubníky. Provede se výkop pro celou konstrukci chodníku. S odpady bude nakládáno v souladu se zákonem 185/2001 Sb., o odpadech a o změně některých dalších zákonů ve znění pozdějších předpisů. Odpady, které vzniknou během stavby, budou předány pouze osobám oprávněných k jejich převzetí do zařízení k tomuto účelu zkolaudovaným a o tomto předání budou předloženy doklady při závěrečném řízení. Přebytečný výkopek bude uložen na nejbližší povolené skládce. Přímo v ploše chodníku se nenachází vzrostlé stromy ani keře. Inženýrské sítě Přímo pod rekonstruovaným chodníkem se nachází inženýrské sítě, které nejsou zakresleny ve výkresu situace. Před zahájením zemních prací budou vytýčeny všechny podzemní inženýrské sítě v místě stavby i v její blízkosti a pracovníci budou seznámeni s trasami těchto sítí, jejich hloubkou uložení a ochrannými pásmy. Tyto sítě budou po dobu výstavby náležitě chráněny před poškozením. Při stavbě budou dodržena ochranná pásma všech podzemních zařízení. Ochrana zeleně Přímo v místě chodníku se nenachází vzrostlá zeleň. V blízkosti stavby se ale nachází výsadba okrasných stromů a keřů. Výkopové práce v jejich blízkosti je nutno provádět ručně. Obnažené kořeny budou před poškozením, sluncem, mrazem a suchem chráněny vlhčenou geotextilií. Doba obnažení kořenů musí být co možná nejkratší a zásyp kořenů po odstranění geotextilie se provede vhodnou zeminou. V případě nutnosti provedení zásahů do silnějších kořenů tak učiní zahradník, nikoli stavebník. Čisté řezné rány na kořenech budou ošetřeny vhodným přípravkem podporujícím hojení ran.

680mm Případná sanace není započtena v přiloženém rozpočtu. Zemní práce Před započetím zemních prací bude odstraněna stávající dlažba a vybourány betonové obrubníky.

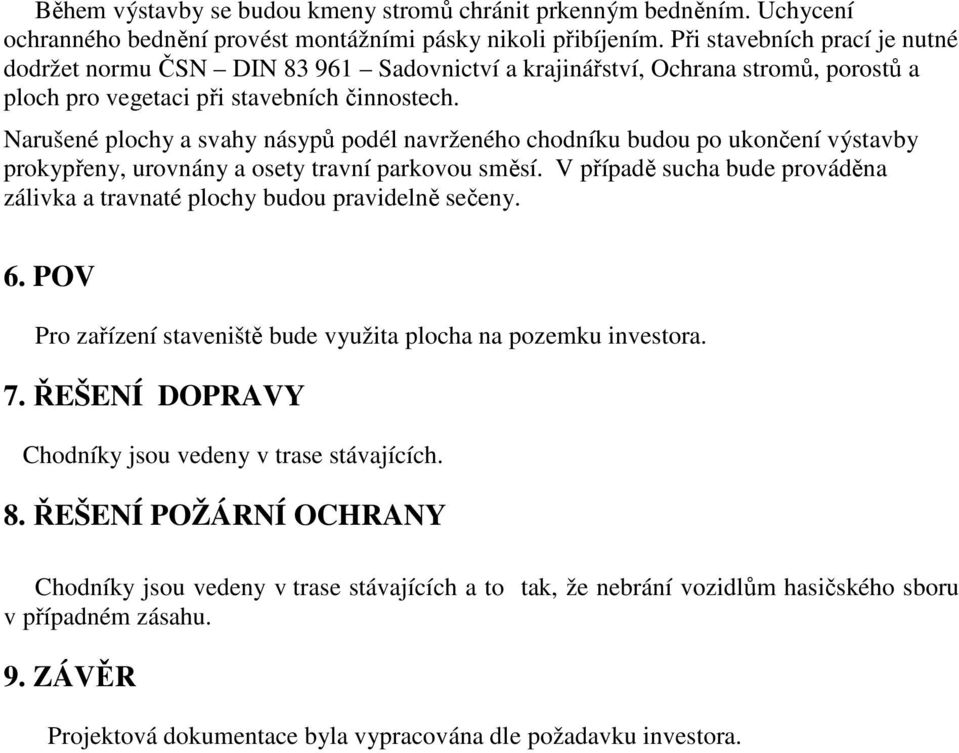

5 Během výstavby se budou kmeny stromů chránit prkenným bedněním. Uchycení ochranného bednění provést montážními pásky nikoli přibíjením. Při stavebních prací je nutné dodržet normu ČSN DIN Sadovnictví a krajinářství, Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Narušené plochy a svahy násypů podél navrženého chodníku budou po ukončení výstavby prokypřeny, urovnány a osety travní parkovou směsí. V případě sucha bude prováděna zálivka a travnaté plochy budou pravidelně sečeny. 6. POV Pro zařízení staveniště bude využita plocha na pozemku investora. 7. ŘEŠENÍ DOPRAVY Chodníky jsou vedeny v trase stávajících. 8. ŘEŠENÍ POŽÁRNÍ OCHRANY Chodníky jsou vedeny v trase stávajících a to tak, že nebrání vozidlům hasičského sboru v případném zásahu. 9. ZÁVĚR Projektová dokumentace byla vypracována dle požadavku investora.

Narušené plochy a svahy násypů podél navrženého chodníku budou po ukončení výstavby prokypřeny, urovnány a osety travní parkovou směsí.
