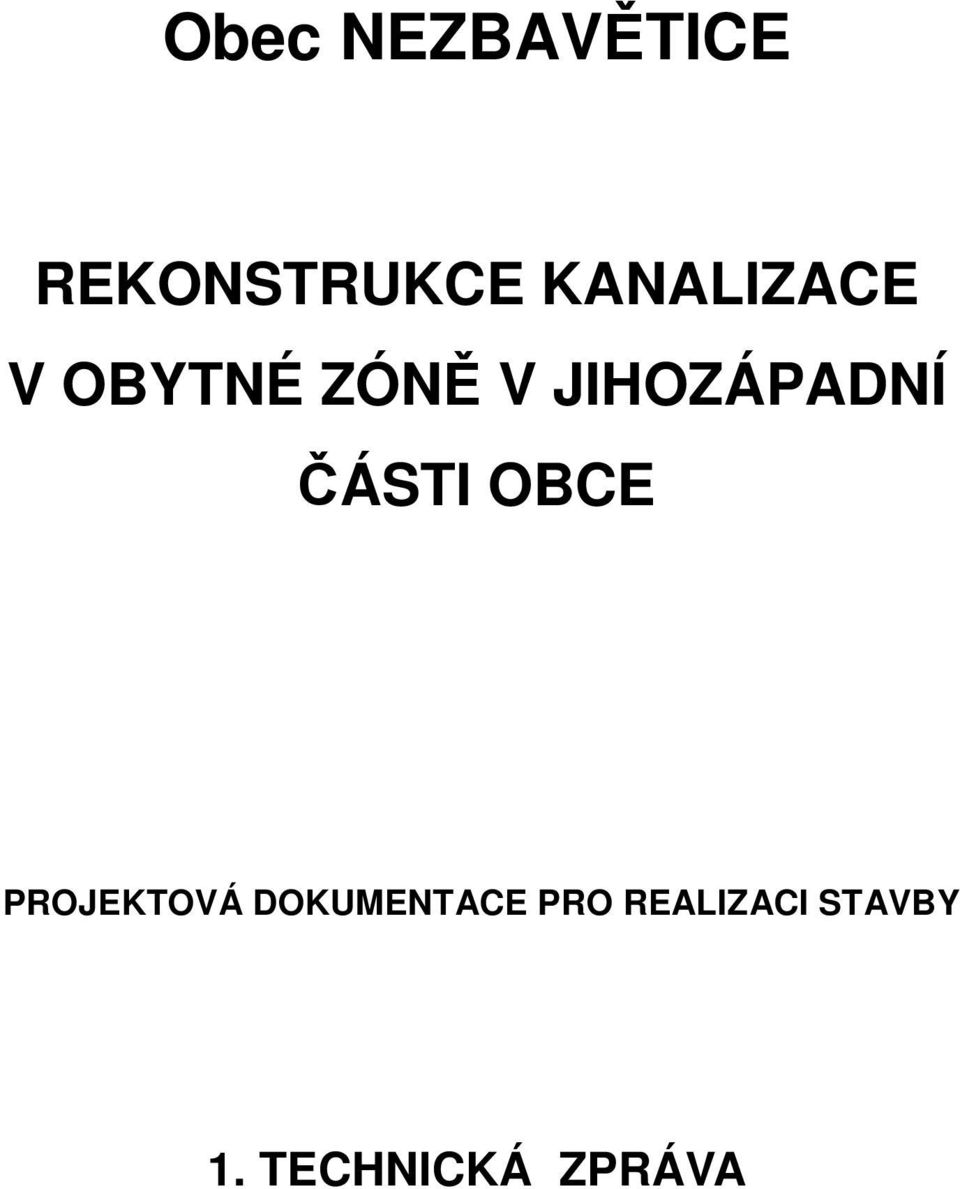

1 Obec NEZBAVĚTICE REKONSTRUKCE KANALIZACE V OBYTNÉ ZÓNĚ V JIHOZÁPADNÍ ČÁSTI OBCE PROJEKTOVÁ DOKUMENTACE PRO REALIZACI STAVBY 1. TECHNICKÁ ZPRÁVA

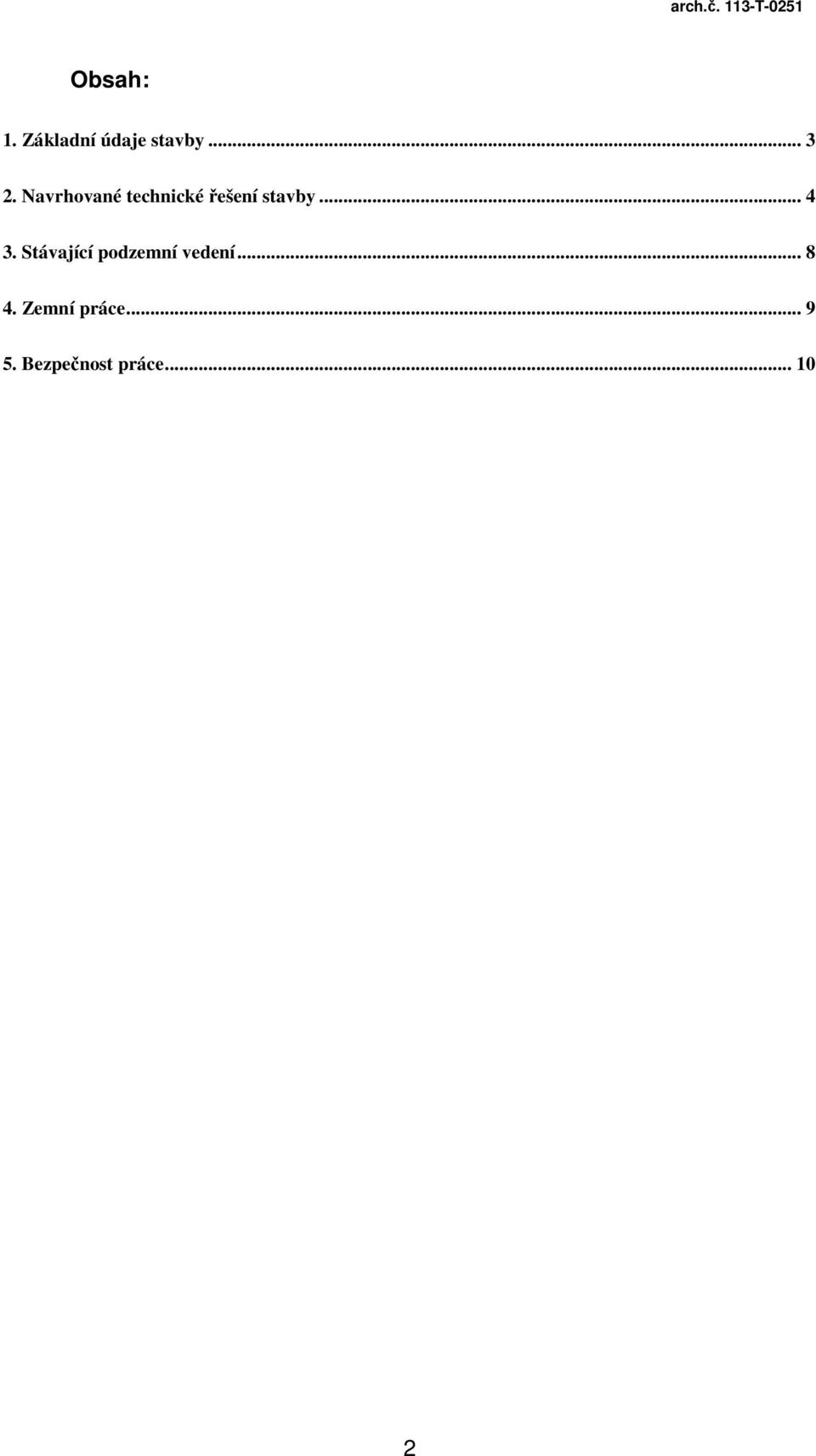

2 Obsah: 1. Základní údaje stavby Navrhované technické řešení stavby Stávající podzemní vedení Zemní práce Bezpečnost práce

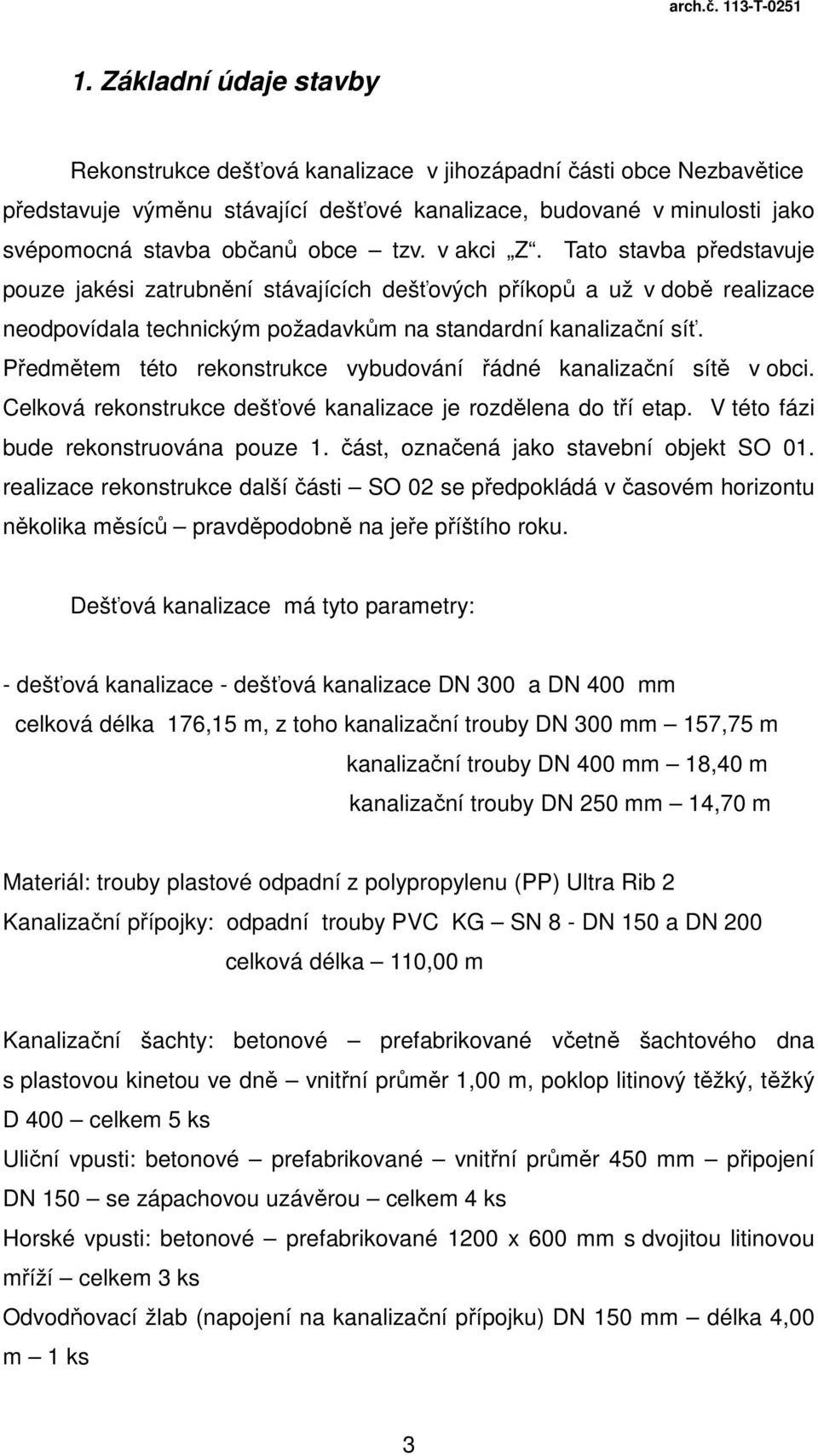

3 1. Základní údaje stavby Rekonstrukce dešťová kanalizace v jihozápadní části obce Nezbavětice představuje výměnu stávající dešťové kanalizace, budované v minulosti jako svépomocná stavba občanů obce tzv. v akci Z. Tato stavba představuje pouze jakési zatrubnění stávajících dešťových příkopů a už v době realizace neodpovídala technickým požadavkům na standardní kanalizační síť. Předmětem této rekonstrukce vybudování řádné kanalizační sítě v obci. Celková rekonstrukce dešťové kanalizace je rozdělena do tří etap. V této fázi bude rekonstruována pouze 1. část, označená jako stavební objekt SO 01. realizace rekonstrukce další části SO 02 se předpokládá v časovém horizontu několika měsíců pravděpodobně na jeře příštího roku. Dešťová kanalizace má tyto parametry: - dešťová kanalizace - dešťová kanalizace DN 300 a DN 400 mm celková délka 176,15 m, z toho kanalizační trouby DN 300 mm 157,75 m kanalizační trouby DN 400 mm 18,40 m kanalizační trouby DN 250 mm 14,70 m Materiál: trouby plastové odpadní z polypropylenu (PP) Ultra Rib 2 Kanalizační přípojky: odpadní trouby PVC KG SN 8 - DN 150 a DN 200 celková délka 110,00 m Kanalizační šachty: betonové prefabrikované včetně šachtového dna s plastovou kinetou ve dně vnitřní průměr 1,00 m, poklop litinový těžký, těžký D 400 celkem 5 ks Uliční vpusti: betonové prefabrikované vnitřní průměr 450 mm připojení DN 150 se zápachovou uzávěrou celkem 4 ks Horské vpusti: betonové prefabrikované 1200 x 600 mm s dvojitou litinovou mříží celkem 3 ks Odvodňovací žlab (napojení na kanalizační přípojku) DN 150 mm délka 4,00 m 1 ks 3

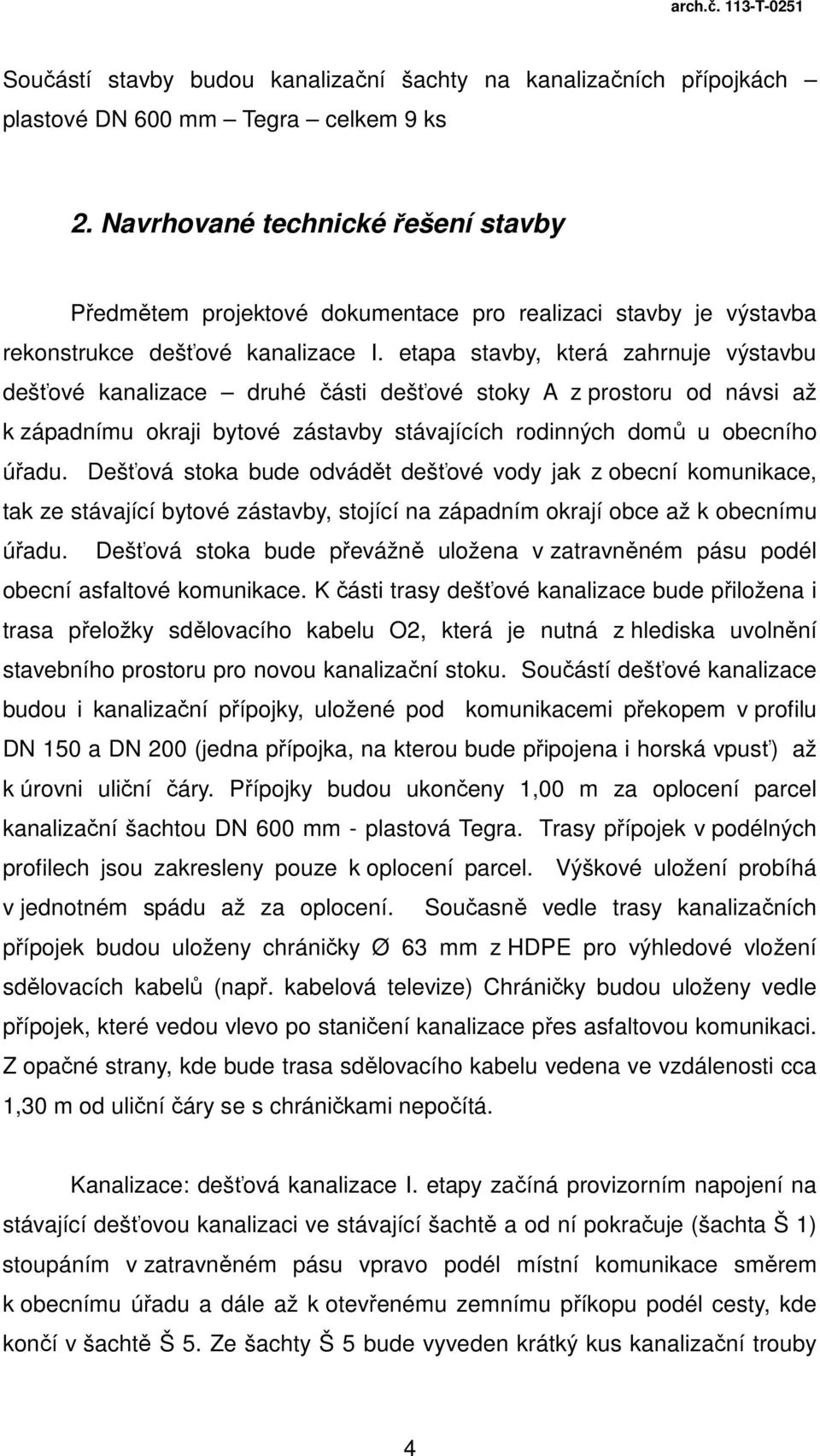

4 Součástí stavby budou kanalizační šachty na kanalizačních přípojkách plastové DN 600 mm Tegra celkem 9 ks 2. Navrhované technické řešení stavby Předmětem projektové dokumentace pro realizaci stavby je výstavba rekonstrukce dešťové kanalizace I. etapa stavby, která zahrnuje výstavbu dešťové kanalizace druhé části dešťové stoky A z prostoru od návsi až k západnímu okraji bytové zástavby stávajících rodinných domů u obecního úřadu. Dešťová stoka bude odvádět dešťové vody jak z obecní komunikace, tak ze stávající bytové zástavby, stojící na západním okrají obce až k obecnímu úřadu. Dešťová stoka bude převážně uložena v zatravněném pásu podél obecní asfaltové komunikace. K části trasy dešťové kanalizace bude přiložena i trasa přeložky sdělovacího kabelu O2, která je nutná z hlediska uvolnění stavebního prostoru pro novou kanalizační stoku. Součástí dešťové kanalizace budou i kanalizační přípojky, uložené pod komunikacemi překopem v profilu DN 150 a DN 200 (jedna přípojka, na kterou bude připojena i horská vpusť) až k úrovni uliční čáry. Přípojky budou ukončeny 1,00 m za oplocení parcel kanalizační šachtou DN 600 mm - plastová Tegra. Trasy přípojek v podélných profilech jsou zakresleny pouze k oplocení parcel. Výškové uložení probíhá v jednotném spádu až za oplocení. Současně vedle trasy kanalizačních přípojek budou uloženy chráničky Ø 63 mm z HDPE pro výhledové vložení sdělovacích kabelů (např. kabelová televize) Chráničky budou uloženy vedle přípojek, které vedou vlevo po staničení kanalizace přes asfaltovou komunikaci. Z opačné strany, kde bude trasa sdělovacího kabelu vedena ve vzdálenosti cca 1,30 m od uliční čáry se s chráničkami nepočítá. Kanalizace: dešťová kanalizace I. etapy začíná provizorním napojení na stávající dešťovou kanalizaci ve stávající šachtě a od ní pokračuje (šachta Š 1) stoupáním v zatravněném pásu vpravo podél místní komunikace směrem k obecnímu úřadu a dále až k otevřenému zemnímu příkopu podél cesty, kde končí v šachtě Š 5. Ze šachty Š 5 bude vyveden krátký kus kanalizační trouby 4

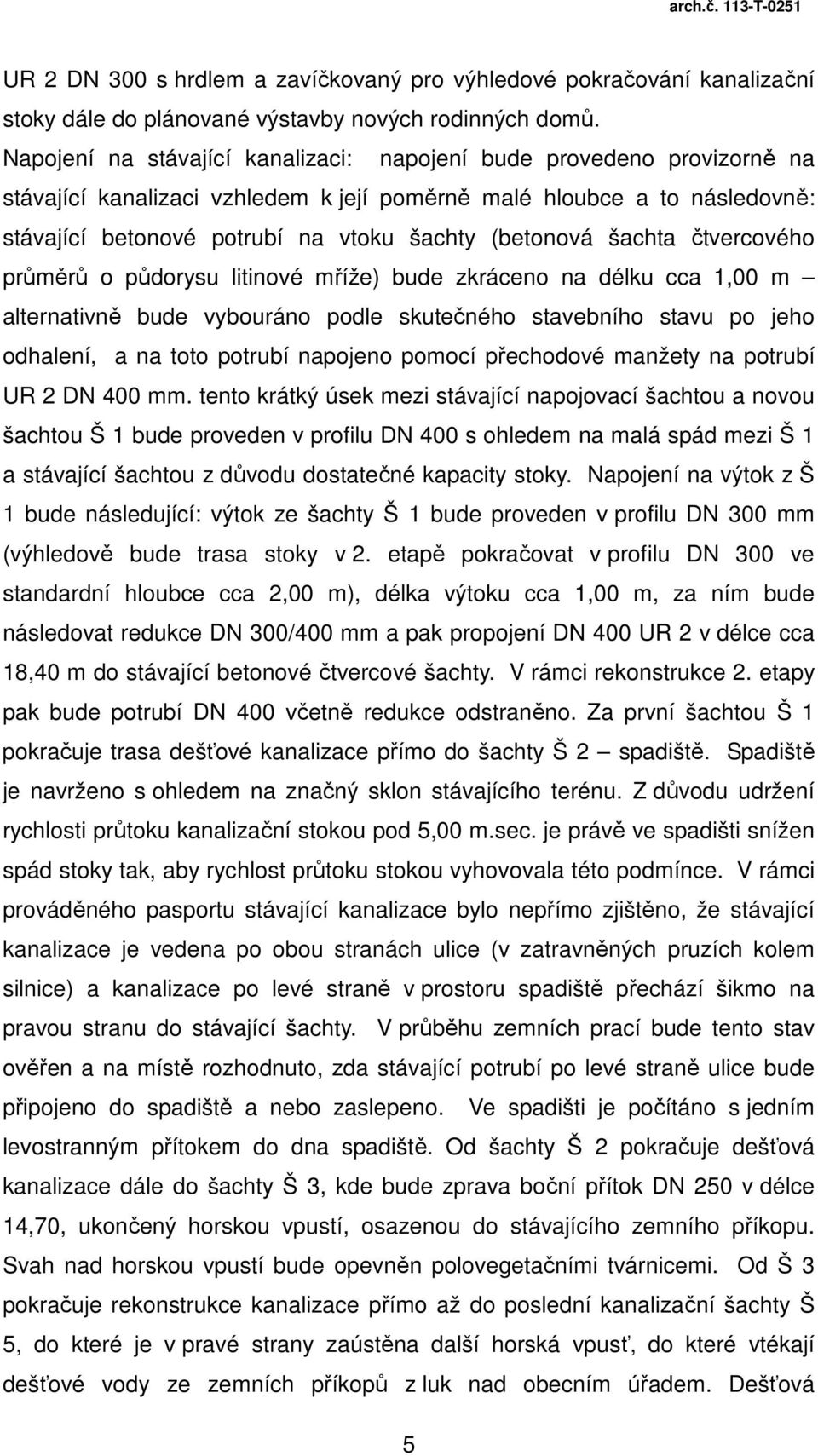

5 UR 2 DN 300 s hrdlem a zavíčkovaný pro výhledové pokračování kanalizační stoky dále do plánované výstavby nových rodinných domů. Napojení na stávající kanalizaci: napojení bude provedeno provizorně na stávající kanalizaci vzhledem k její poměrně malé hloubce a to následovně: stávající betonové potrubí na vtoku šachty (betonová šachta čtvercového průměrů o půdorysu litinové mříže) bude zkráceno na délku cca 1,00 m alternativně bude vybouráno podle skutečného stavebního stavu po jeho odhalení, a na toto potrubí napojeno pomocí přechodové manžety na potrubí UR 2 DN 400 mm. tento krátký úsek mezi stávající napojovací šachtou a novou šachtou Š 1 bude proveden v profilu DN 400 s ohledem na malá spád mezi Š 1 a stávající šachtou z důvodu dostatečné kapacity stoky. Napojení na výtok z Š 1 bude následující: výtok ze šachty Š 1 bude proveden v profilu DN 300 mm (výhledově bude trasa stoky v 2. etapě pokračovat v profilu DN 300 ve standardní hloubce cca 2,00 m), délka výtoku cca 1,00 m, za ním bude následovat redukce DN 300/400 mm a pak propojení DN 400 UR 2 v délce cca 18,40 m do stávající betonové čtvercové šachty. V rámci rekonstrukce 2. etapy pak bude potrubí DN 400 včetně redukce odstraněno. Za první šachtou Š 1 pokračuje trasa dešťové kanalizace přímo do šachty Š 2 spadiště. Spadiště je navrženo s ohledem na značný sklon stávajícího terénu. Z důvodu udržení rychlosti průtoku kanalizační stokou pod 5,00 m.sec. je právě ve spadišti snížen spád stoky tak, aby rychlost průtoku stokou vyhovovala této podmínce. V rámci prováděného pasportu stávající kanalizace bylo nepřímo zjištěno, že stávající kanalizace je vedena po obou stranách ulice (v zatravněných pruzích kolem silnice) a kanalizace po levé straně v prostoru spadiště přechází šikmo na pravou stranu do stávající šachty. V průběhu zemních prací bude tento stav ověřen a na místě rozhodnuto, zda stávající potrubí po levé straně ulice bude připojeno do spadiště a nebo zaslepeno. Ve spadišti je počítáno s jedním levostranným přítokem do dna spadiště. Od šachty Š 2 pokračuje dešťová kanalizace dále do šachty Š 3, kde bude zprava boční přítok DN 250 v délce 14,70, ukončený horskou vpustí, osazenou do stávajícího zemního příkopu. Svah nad horskou vpustí bude opevněn polovegetačními tvárnicemi. Od Š 3 pokračuje rekonstrukce kanalizace přímo až do poslední kanalizační šachty Š 5, do které je v pravé strany zaústěna další horská vpusť, do které vtékají dešťové vody ze zemních příkopů z luk nad obecním úřadem. Dešťová 5

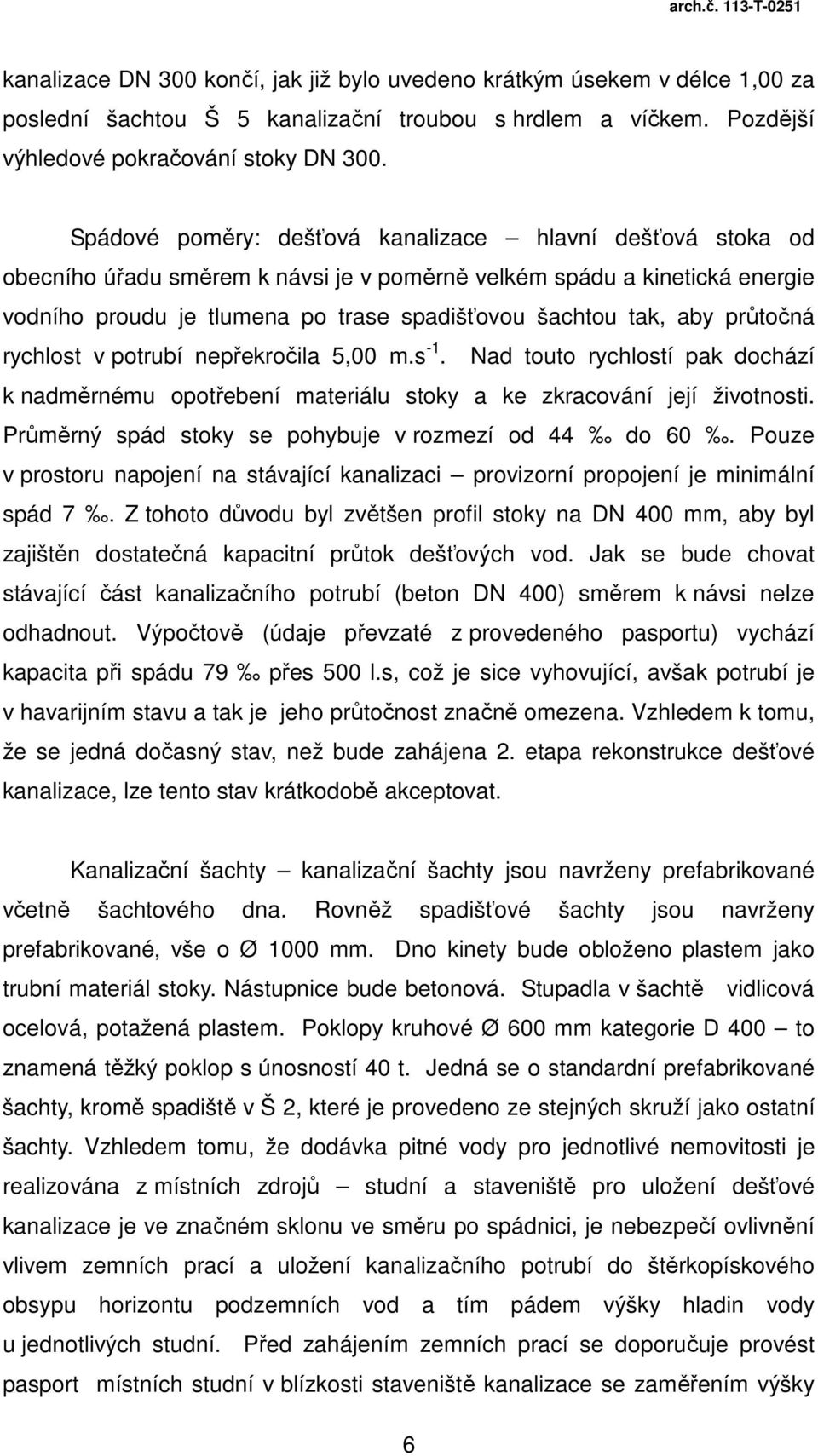

6 kanalizace DN 300 končí, jak již bylo uvedeno krátkým úsekem v délce 1,00 za poslední šachtou Š 5 kanalizační troubou s hrdlem a víčkem. Pozdější výhledové pokračování stoky DN 300. Spádové poměry: dešťová kanalizace hlavní dešťová stoka od obecního úřadu směrem k návsi je v poměrně velkém spádu a kinetická energie vodního proudu je tlumena po trase spadišťovou šachtou tak, aby průtočná rychlost v potrubí nepřekročila 5,00 m.s -1. Nad touto rychlostí pak dochází k nadměrnému opotřebení materiálu stoky a ke zkracování její životnosti. Průměrný spád stoky se pohybuje v rozmezí od 44 do 60. Pouze v prostoru napojení na stávající kanalizaci provizorní propojení je minimální spád 7. Z tohoto důvodu byl zvětšen profil stoky na DN 400 mm, aby byl zajištěn dostatečná kapacitní průtok dešťových vod. Jak se bude chovat stávající část kanalizačního potrubí (beton DN 400) směrem k návsi nelze odhadnout. Výpočtově (údaje převzaté z provedeného pasportu) vychází kapacita při spádu 79 přes 500 l.s, což je sice vyhovující, avšak potrubí je v havarijním stavu a tak je jeho průtočnost značně omezena. Vzhledem k tomu, že se jedná dočasný stav, než bude zahájena 2. etapa rekonstrukce dešťové kanalizace, lze tento stav krátkodobě akceptovat. Kanalizační šachty kanalizační šachty jsou navrženy prefabrikované včetně šachtového dna. Rovněž spadišťové šachty jsou navrženy prefabrikované, vše o Ø 1000 mm. Dno kinety bude obloženo plastem jako trubní materiál stoky. Nástupnice bude betonová. Stupadla v šachtě vidlicová ocelová, potažená plastem. Poklopy kruhové Ø 600 mm kategorie D 400 to znamená těžký poklop s únosností 40 t. Jedná se o standardní prefabrikované šachty, kromě spadiště v Š 2, které je provedeno ze stejných skruží jako ostatní šachty. Vzhledem tomu, že dodávka pitné vody pro jednotlivé nemovitosti je realizována z místních zdrojů studní a staveniště pro uložení dešťové kanalizace je ve značném sklonu ve směru po spádnici, je nebezpečí ovlivnění vlivem zemních prací a uložení kanalizačního potrubí do štěrkopískového obsypu horizontu podzemních vod a tím pádem výšky hladin vody u jednotlivých studní. Před zahájením zemních prací se doporučuje provést pasport místních studní v blízkosti staveniště kanalizace se zaměřením výšky 6

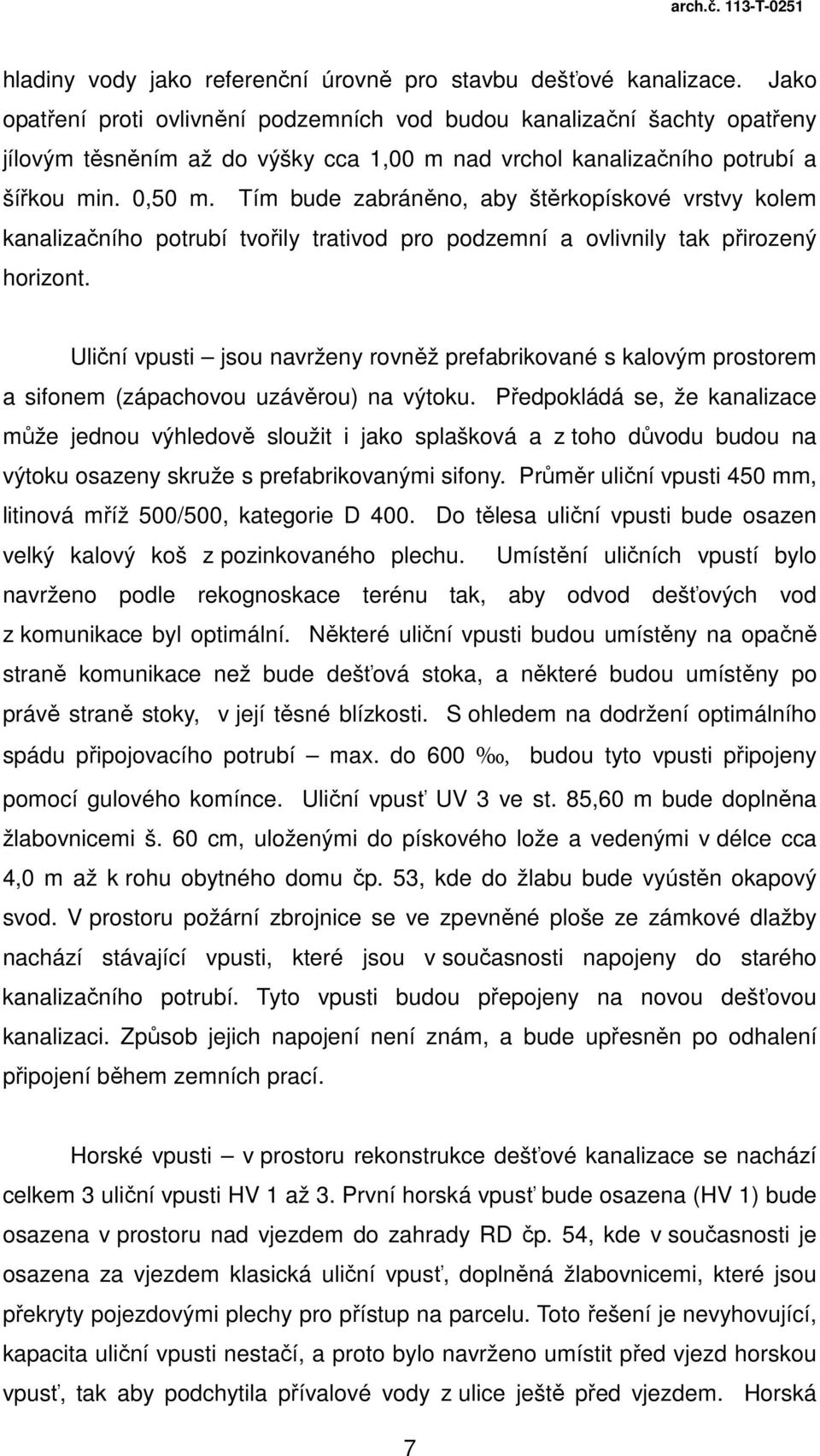

7 hladiny vody jako referenční úrovně pro stavbu dešťové kanalizace. Jako opatření proti ovlivnění podzemních vod budou kanalizační šachty opatřeny jílovým těsněním až do výšky cca 1,00 m nad vrchol kanalizačního potrubí a šířkou min. 0,50 m. Tím bude zabráněno, aby štěrkopískové vrstvy kolem kanalizačního potrubí tvořily trativod pro podzemní a ovlivnily tak přirozený horizont. Uliční vpusti jsou navrženy rovněž prefabrikované s kalovým prostorem a sifonem (zápachovou uzávěrou) na výtoku. Předpokládá se, že kanalizace může jednou výhledově sloužit i jako splašková a z toho důvodu budou na výtoku osazeny skruže s prefabrikovanými sifony. Průměr uliční vpusti 450 mm, litinová mříž 500/500, kategorie D 400. Do tělesa uliční vpusti bude osazen velký kalový koš z pozinkovaného plechu. Umístění uličních vpustí bylo navrženo podle rekognoskace terénu tak, aby odvod dešťových vod z komunikace byl optimální. Některé uliční vpusti budou umístěny na opačně straně komunikace než bude dešťová stoka, a některé budou umístěny po právě straně stoky, v její těsné blízkosti. S ohledem na dodržení optimálního spádu připojovacího potrubí max. do 600, budou tyto vpusti připojeny pomocí gulového komínce. Uliční vpusť UV 3 ve st. 85,60 m bude doplněna žlabovnicemi š. 60 cm, uloženými do pískového lože a vedenými v délce cca 4,0 m až k rohu obytného domu čp. 53, kde do žlabu bude vyústěn okapový svod. V prostoru požární zbrojnice se ve zpevněné ploše ze zámkové dlažby nachází stávající vpusti, které jsou v současnosti napojeny do starého kanalizačního potrubí. Tyto vpusti budou přepojeny na novou dešťovou kanalizaci. Způsob jejich napojení není znám, a bude upřesněn po odhalení připojení během zemních prací. Horské vpusti v prostoru rekonstrukce dešťové kanalizace se nachází celkem 3 uliční vpusti HV 1 až 3. První horská vpusť bude osazena (HV 1) bude osazena v prostoru nad vjezdem do zahrady RD čp. 54, kde v současnosti je osazena za vjezdem klasická uliční vpusť, doplněná žlabovnicemi, které jsou překryty pojezdovými plechy pro přístup na parcelu. Toto řešení je nevyhovující, kapacita uliční vpusti nestačí, a proto bylo navrženo umístit před vjezd horskou vpusť, tak aby podchytila přívalové vody z ulice ještě před vjezdem. Horská 7

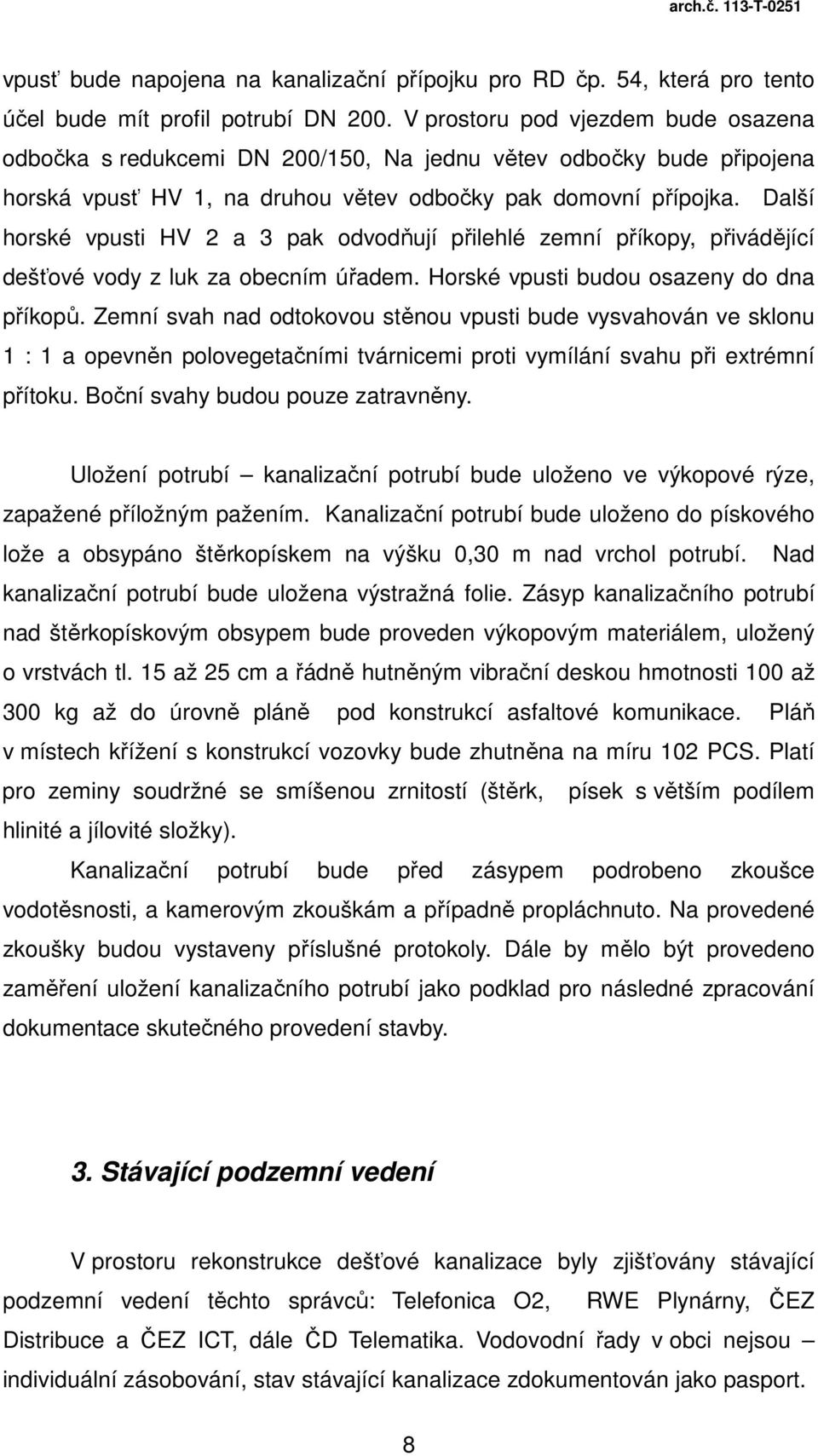

8 vpusť bude napojena na kanalizační přípojku pro RD čp. 54, která pro tento účel bude mít profil potrubí DN 200. V prostoru pod vjezdem bude osazena odbočka s redukcemi DN 200/150, Na jednu větev odbočky bude připojena horská vpusť HV 1, na druhou větev odbočky pak domovní přípojka. Další horské vpusti HV 2 a 3 pak odvodňují přilehlé zemní příkopy, přivádějící dešťové vody z luk za obecním úřadem. Horské vpusti budou osazeny do dna příkopů. Zemní svah nad odtokovou stěnou vpusti bude vysvahován ve sklonu 1 : 1 a opevněn polovegetačními tvárnicemi proti vymílání svahu při extrémní přítoku. Boční svahy budou pouze zatravněny. Uložení potrubí kanalizační potrubí bude uloženo ve výkopové rýze, zapažené příložným pažením. Kanalizační potrubí bude uloženo do pískového lože a obsypáno štěrkopískem na výšku 0,30 m nad vrchol potrubí. Nad kanalizační potrubí bude uložena výstražná folie. Zásyp kanalizačního potrubí nad štěrkopískovým obsypem bude proveden výkopovým materiálem, uložený o vrstvách tl. 15 až 25 cm a řádně hutněným vibrační deskou hmotnosti 100 až 300 kg až do úrovně pláně pod konstrukcí asfaltové komunikace. Pláň v místech křížení s konstrukcí vozovky bude zhutněna na míru 102 PCS. Platí pro zeminy soudržné se smíšenou zrnitostí (štěrk, písek s větším podílem hlinité a jílovité složky). Kanalizační potrubí bude před zásypem podrobeno zkoušce vodotěsnosti, a kamerovým zkouškám a případně propláchnuto. Na provedené zkoušky budou vystaveny příslušné protokoly. Dále by mělo být provedeno zaměření uložení kanalizačního potrubí jako podklad pro následné zpracování dokumentace skutečného provedení stavby. 3. Stávající podzemní vedení V prostoru rekonstrukce dešťové kanalizace byly zjišťovány stávající podzemní vedení těchto správců: Telefonica O2, RWE Plynárny, ČEZ Distribuce a ČEZ ICT, dále ČD Telematika. Vodovodní řady v obci nejsou individuální zásobování, stav stávající kanalizace zdokumentován jako pasport. 8

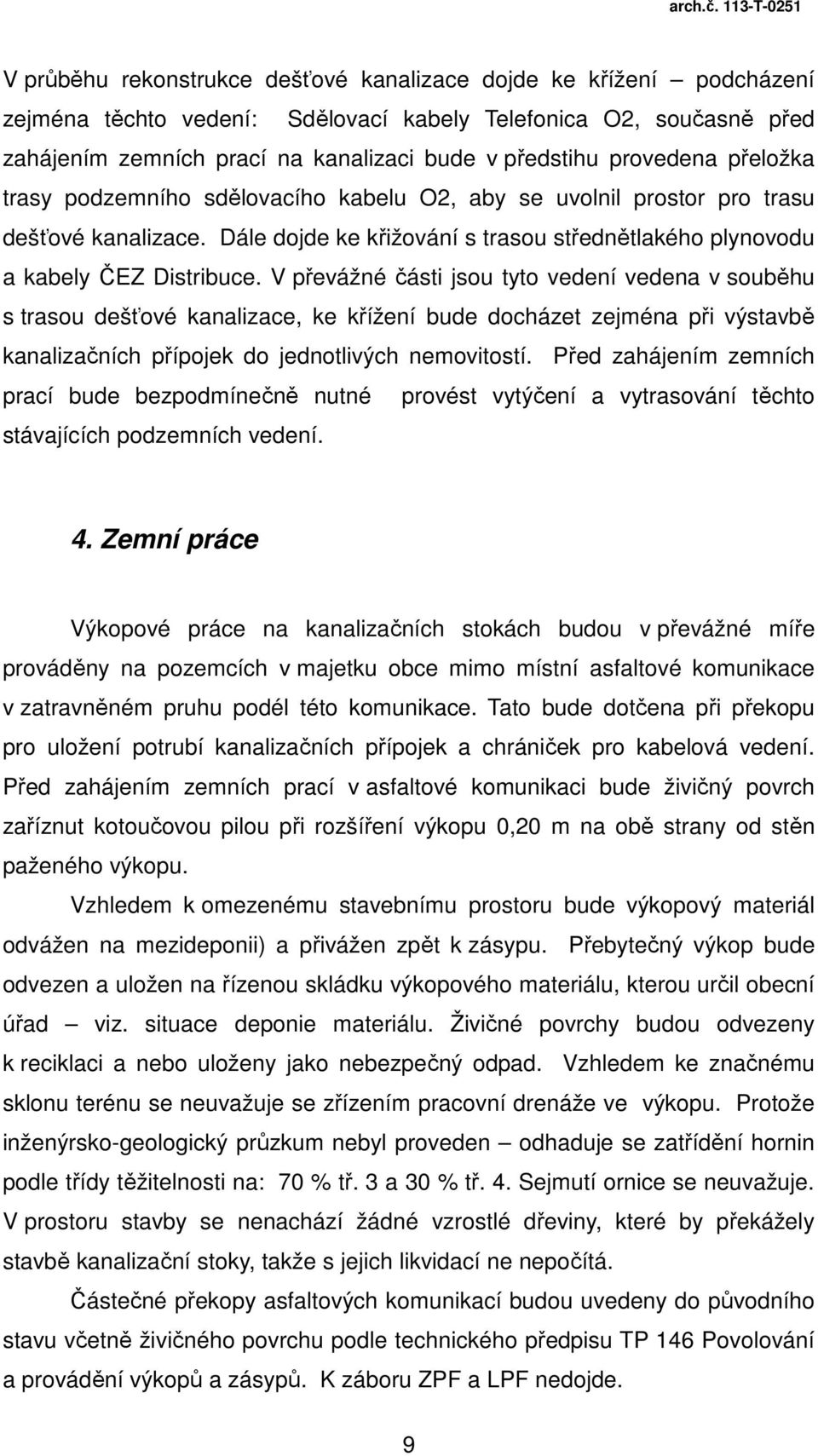

9 V průběhu rekonstrukce dešťové kanalizace dojde ke křížení podcházení zejména těchto vedení: Sdělovací kabely Telefonica O2, současně před zahájením zemních prací na kanalizaci bude v předstihu provedena přeložka trasy podzemního sdělovacího kabelu O2, aby se uvolnil prostor pro trasu dešťové kanalizace. Dále dojde ke křižování s trasou střednětlakého plynovodu a kabely ČEZ Distribuce. V převážné části jsou tyto vedení vedena v souběhu s trasou dešťové kanalizace, ke křížení bude docházet zejména při výstavbě kanalizačních přípojek do jednotlivých nemovitostí. Před zahájením zemních prací bude bezpodmínečně nutné provést vytýčení a vytrasování těchto stávajících podzemních vedení. 4. Zemní práce Výkopové práce na kanalizačních stokách budou v převážné míře prováděny na pozemcích v majetku obce mimo místní asfaltové komunikace v zatravněném pruhu podél této komunikace. Tato bude dotčena při překopu pro uložení potrubí kanalizačních přípojek a chrániček pro kabelová vedení. Před zahájením zemních prací v asfaltové komunikaci bude živičný povrch zaříznut kotoučovou pilou při rozšíření výkopu 0,20 m na obě strany od stěn paženého výkopu. Vzhledem k omezenému stavebnímu prostoru bude výkopový materiál odvážen na mezideponii) a přivážen zpět k zásypu. Přebytečný výkop bude odvezen a uložen na řízenou skládku výkopového materiálu, kterou určil obecní úřad viz. situace deponie materiálu. Živičné povrchy budou odvezeny k reciklaci a nebo uloženy jako nebezpečný odpad. Vzhledem ke značnému sklonu terénu se neuvažuje se zřízením pracovní drenáže ve výkopu. Protože inženýrsko-geologický průzkum nebyl proveden odhaduje se zatřídění hornin podle třídy těžitelnosti na: 70 % tř. 3 a 30 % tř. 4. Sejmutí ornice se neuvažuje. V prostoru stavby se nenachází žádné vzrostlé dřeviny, které by překážely stavbě kanalizační stoky, takže s jejich likvidací ne nepočítá. Částečné překopy asfaltových komunikací budou uvedeny do původního stavu včetně živičného povrchu podle technického předpisu TP 146 Povolování a provádění výkopů a zásypů. K záboru ZPF a LPF nedojde. 9

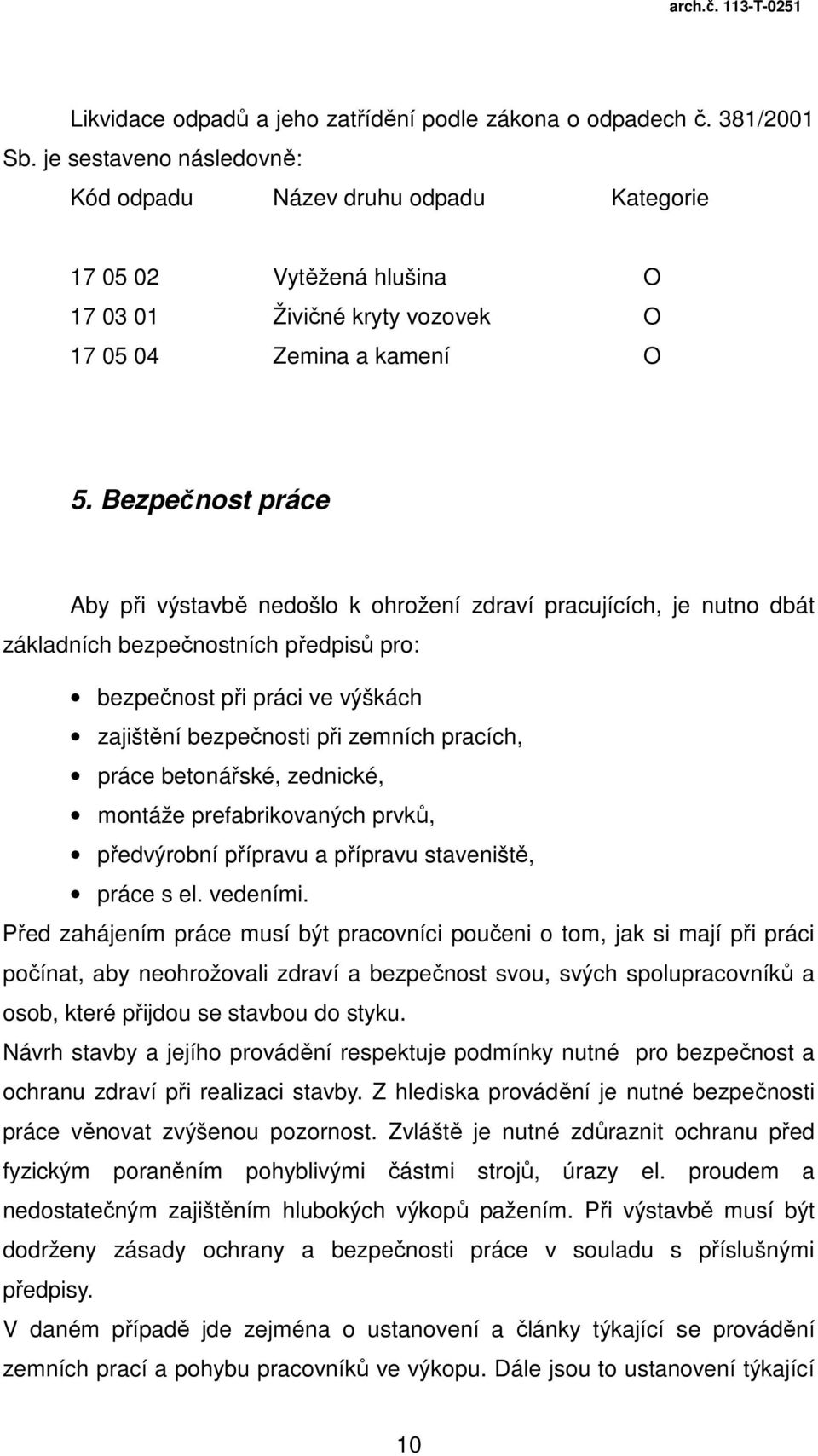

10 Likvidace odpadů a jeho zatřídění podle zákona o odpadech č. 381/2001 Sb. je sestaveno následovně: Kód odpadu Název druhu odpadu Kategorie Vytěžená hlušina O Živičné kryty vozovek O Zemina a kamení O 5. Bezpečnost práce Aby při výstavbě nedošlo k ohrožení zdraví pracujících, je nutno dbát základních bezpečnostních předpisů pro: bezpečnost při práci ve výškách zajištění bezpečnosti při zemních pracích, práce betonářské, zednické, montáže prefabrikovaných prvků, předvýrobní přípravu a přípravu staveniště, práce s el. vedeními. Před zahájením práce musí být pracovníci poučeni o tom, jak si mají při práci počínat, aby neohrožovali zdraví a bezpečnost svou, svých spolupracovníků a osob, které přijdou se stavbou do styku. Návrh stavby a jejího provádění respektuje podmínky nutné pro bezpečnost a ochranu zdraví při realizaci stavby. Z hlediska provádění je nutné bezpečnosti práce věnovat zvýšenou pozornost. Zvláště je nutné zdůraznit ochranu před fyzickým poraněním pohyblivými částmi strojů, úrazy el. proudem a nedostatečným zajištěním hlubokých výkopů pažením. Při výstavbě musí být dodrženy zásady ochrany a bezpečnosti práce v souladu s příslušnými předpisy. V daném případě jde zejména o ustanovení a články týkající se provádění zemních prací a pohybu pracovníků ve výkopu. Dále jsou to ustanovení týkající 10

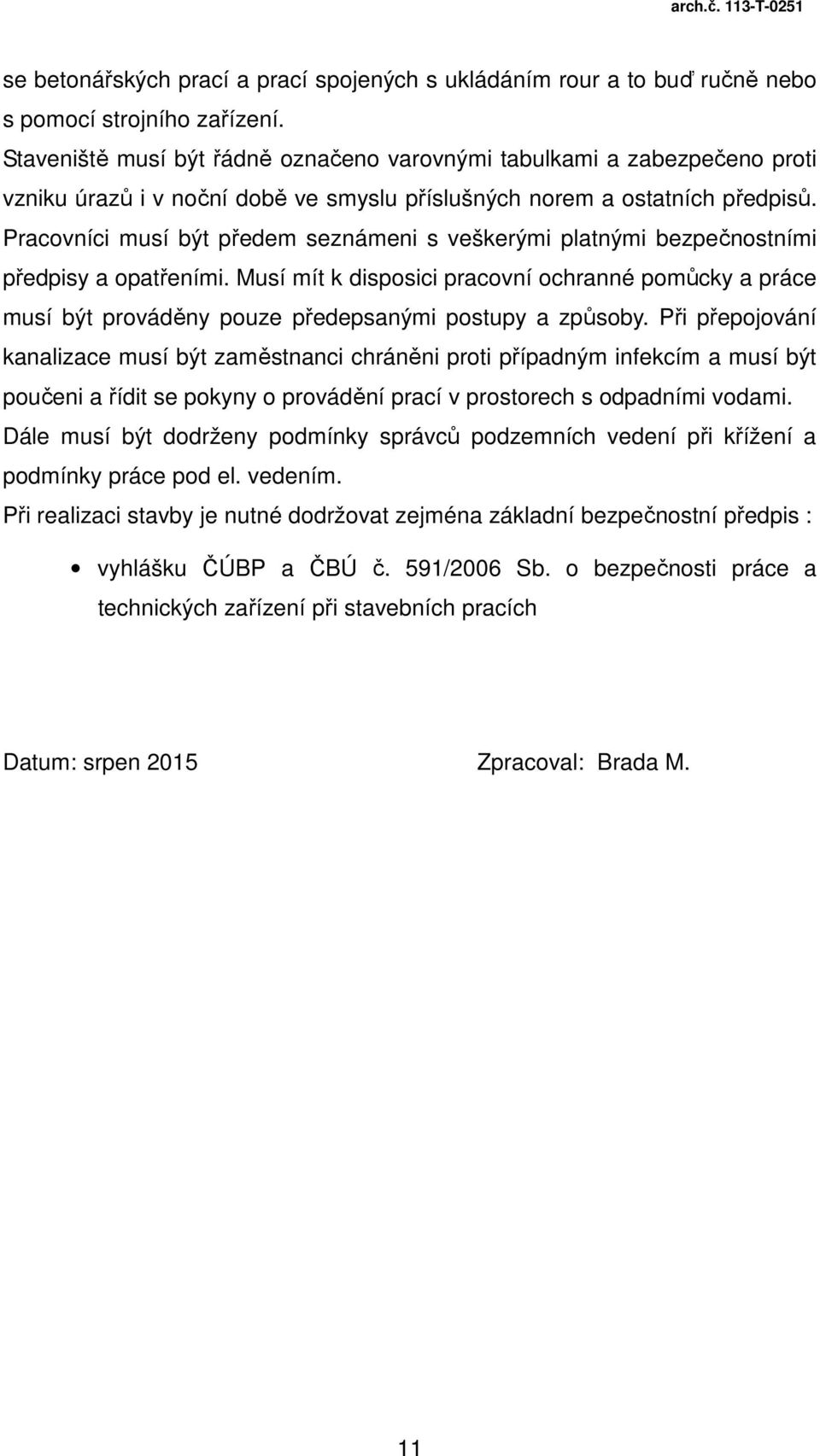

11 se betonářských prací a prací spojených s ukládáním rour a to buď ručně nebo s pomocí strojního zařízení. Staveniště musí být řádně označeno varovnými tabulkami a zabezpečeno proti vzniku úrazů i v noční době ve smyslu příslušných norem a ostatních předpisů. Pracovníci musí být předem seznámeni s veškerými platnými bezpečnostními předpisy a opatřeními. Musí mít k disposici pracovní ochranné pomůcky a práce musí být prováděny pouze předepsanými postupy a způsoby. Při přepojování kanalizace musí být zaměstnanci chráněni proti případným infekcím a musí být poučeni a řídit se pokyny o provádění prací v prostorech s odpadními vodami. Dále musí být dodrženy podmínky správců podzemních vedení při křížení a podmínky práce pod el. vedením. Při realizaci stavby je nutné dodržovat zejména základní bezpečnostní předpis : vyhlášku ČÚBP a ČBÚ č. 591/2006 Sb. o bezpečnosti práce a technických zařízení při stavebních pracích Datum: srpen 2015 Zpracoval: Brada M. 11
