Technická zpráva k prováděcímu projektu

Transkript

1 Ing. Jaromír Mazal-ELMA, projekční kancelář slaboproudu, Křiby 4706, ZLÍN Zakázkové číslo : 18/2009 Technická zpráva k prováděcímu projektu Název stavby: REKONSTRUKCE A PŘESTAVBA SOKOLOVNY V LÍPĚ NA VOLNOČASOVÉ CENTRUM PRO SPORTOVNÍ, SPOLEČENSKÉ I REKREAČNÍ VYUŽITÍ SLABOPROUD Investor: OBEC LÍPA Zodpovědný projektant Technická kontrola : Ing. Jaromír Mazal : Ing. Jaromír Mazal Zlín, Počet stran : 6 Č.V.: SLP-04 Archivní číslo : /1

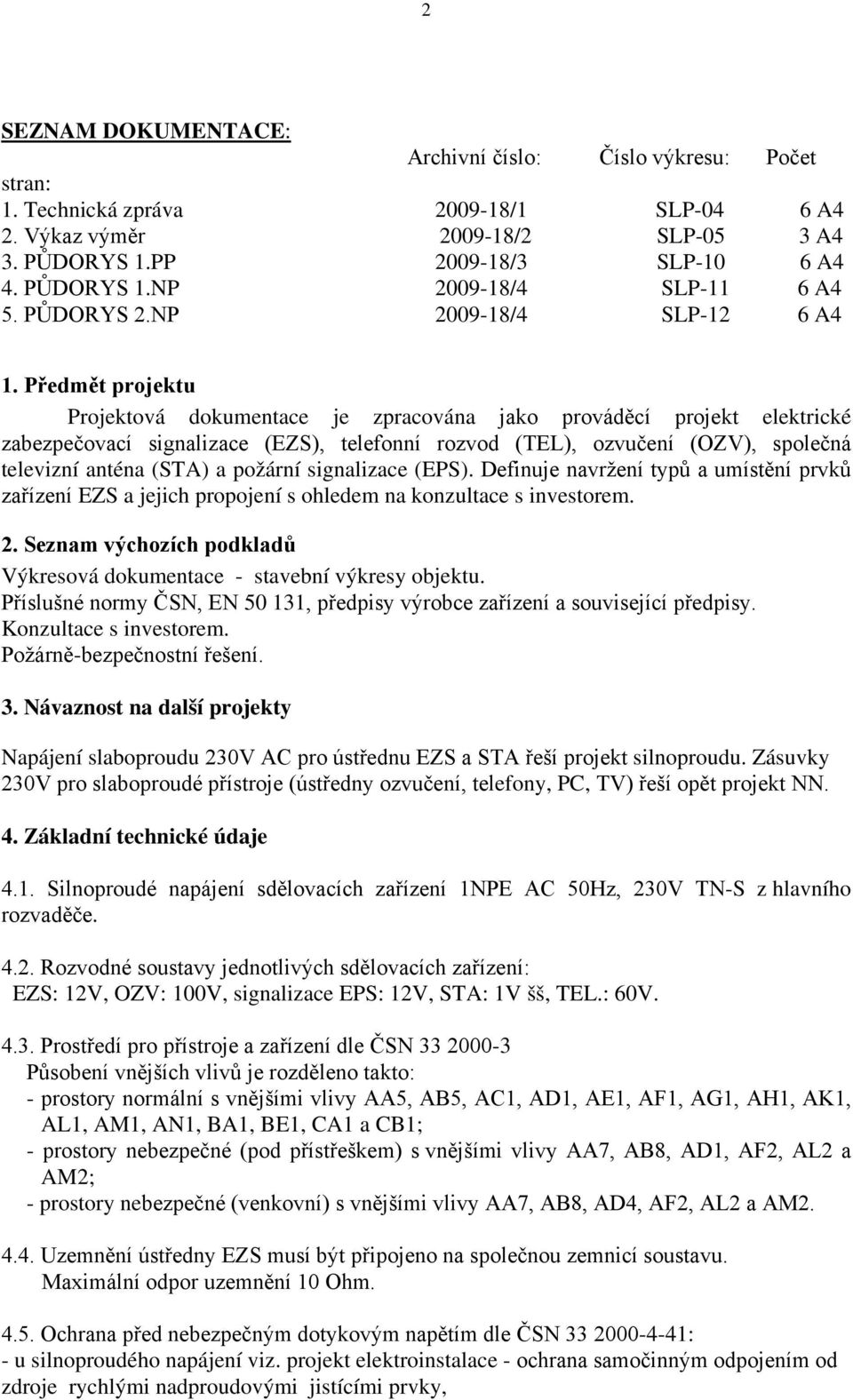

2 2 SEZNAM DOKUMENTACE: Archivní číslo: Číslo výkresu: Počet stran: 1. Technická zpráva /1 SLP-04 6 A4 2. Výkaz výměr /2 SLP-05 3 A4 3. PŮDORYS 1.PP /3 SLP-10 6 A4 4. PŮDORYS 1.NP /4 SLP-11 6 A4 5. PŮDORYS 2.NP /4 SLP-12 6 A4 1. Předmět projektu Projektová dokumentace je zpracována jako prováděcí projekt elektrické zabezpečovací signalizace (EZS), telefonní rozvod (TEL), ozvučení (OZV), společná televizní anténa (STA) a požární signalizace (EPS). Definuje navržení typů a umístění prvků zařízení EZS a jejich propojení s ohledem na konzultace s investorem. 2. Seznam výchozích podkladů Výkresová dokumentace - stavební výkresy objektu. Příslušné normy ČSN, EN , předpisy výrobce zařízení a související předpisy. Konzultace s investorem. Požárně-bezpečnostní řešení. 3. Návaznost na další projekty Napájení slaboproudu 230V AC pro ústřednu EZS a STA řeší projekt silnoproudu. Zásuvky 230V pro slaboproudé přístroje (ústředny ozvučení, telefony, PC, TV) řeší opět projekt NN. 4. Základní technické údaje 4.1. Silnoproudé napájení sdělovacích zařízení 1NPE AC 50Hz, 230V TN-S z hlavního rozvaděče Rozvodné soustavy jednotlivých sdělovacích zařízení: EZS: 12V, OZV: 100V, signalizace EPS: 12V, STA: 1V šš, TEL.: 60V Prostředí pro přístroje a zařízení dle ČSN Působení vnějších vlivů je rozděleno takto: - prostory normální s vnějšími vlivy AA5, AB5, AC1, AD1, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, BA1, BE1, CA1 a CB1; - prostory nebezpečné (pod přístřeškem) s vnějšími vlivy AA7, AB8, AD1, AF2, AL2 a AM2; - prostory nebezpečné (venkovní) s vnějšími vlivy AA7, AB8, AD4, AF2, AL2 a AM Uzemnění ústředny EZS musí být připojeno na společnou zemnicí soustavu. Maximální odpor uzemnění 10 Ohm Ochrana před nebezpečným dotykovým napětím dle ČSN : - u silnoproudého napájení viz. projekt elektroinstalace - ochrana samočinným odpojením od zdroje rychlými nadproudovými jistícími prvky,

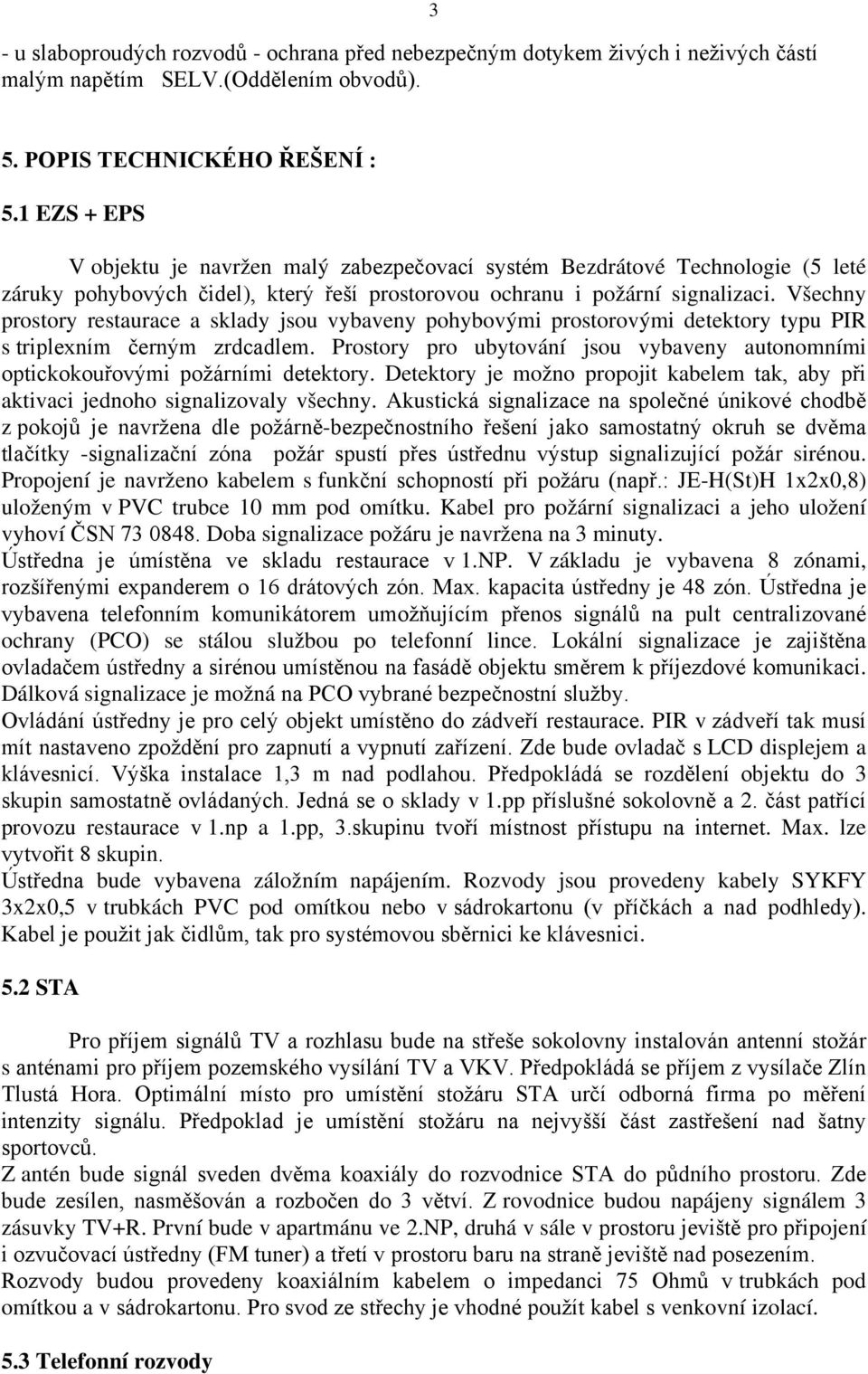

3 - u slaboproudých rozvodů - ochrana před nebezpečným dotykem živých i neživých částí malým napětím SELV.(Oddělením obvodů) POPIS TECHNICKÉHO ŘEŠENÍ : 5.1 EZS + EPS V objektu je navržen malý zabezpečovací systém Bezdrátové Technologie (5 leté záruky pohybových čidel), který řeší prostorovou ochranu i požární signalizaci. Všechny prostory restaurace a sklady jsou vybaveny pohybovými prostorovými detektory typu PIR s triplexním černým zrdcadlem. Prostory pro ubytování jsou vybaveny autonomními optickokouřovými požárními detektory. Detektory je možno propojit kabelem tak, aby při aktivaci jednoho signalizovaly všechny. Akustická signalizace na společné únikové chodbě z pokojů je navržena dle požárně-bezpečnostního řešení jako samostatný okruh se dvěma tlačítky -signalizační zóna požár spustí přes ústřednu výstup signalizující požár sirénou. Propojení je navrženo kabelem s funkční schopností při požáru (např.: JE-H(St)H 1x2x0,8) uloženým v PVC trubce 10 mm pod omítku. Kabel pro požární signalizaci a jeho uložení vyhoví ČSN Doba signalizace požáru je navržena na 3 minuty. Ústředna je úmístěna ve skladu restaurace v 1.NP. V základu je vybavena 8 zónami, rozšířenými expanderem o 16 drátových zón. Max. kapacita ústředny je 48 zón. Ústředna je vybavena telefonním komunikátorem umožňujícím přenos signálů na pult centralizované ochrany (PCO) se stálou službou po telefonní lince. Lokální signalizace je zajištěna ovladačem ústředny a sirénou umístěnou na fasádě objektu směrem k příjezdové komunikaci. Dálková signalizace je možná na PCO vybrané bezpečnostní služby. Ovládání ústředny je pro celý objekt umístěno do zádveří restaurace. PIR v zádveří tak musí mít nastaveno zpoždění pro zapnutí a vypnutí zařízení. Zde bude ovladač s LCD displejem a klávesnicí. Výška instalace 1,3 m nad podlahou. Předpokládá se rozdělení objektu do 3 skupin samostatně ovládaných. Jedná se o sklady v 1.pp příslušné sokolovně a 2. část patřící provozu restaurace v 1.np a 1.pp, 3.skupinu tvoří místnost přístupu na internet. Max. lze vytvořit 8 skupin. Ústředna bude vybavena záložním napájením. Rozvody jsou provedeny kabely SYKFY 3x2x0,5 v trubkách PVC pod omítkou nebo v sádrokartonu (v příčkách a nad podhledy). Kabel je použit jak čidlům, tak pro systémovou sběrnici ke klávesnici. 5.2 STA Pro příjem signálů TV a rozhlasu bude na střeše sokolovny instalován antenní stožár s anténami pro příjem pozemského vysílání TV a VKV. Předpokládá se příjem z vysílače Zlín Tlustá Hora. Optimální místo pro umístění stožáru STA určí odborná firma po měření intenzity signálu. Předpoklad je umístění stožáru na nejvyšší část zastřešení nad šatny sportovců. Z antén bude signál sveden dvěma koaxiály do rozvodnice STA do půdního prostoru. Zde bude zesílen, nasměšován a rozbočen do 3 větví. Z rovodnice budou napájeny signálem 3 zásuvky TV+R. První bude v apartmánu ve 2.NP, druhá v sále v prostoru jeviště pro připojení i ozvučovací ústředny (FM tuner) a třetí v prostoru baru na straně jeviště nad posezením. Rozvody budou provedeny koaxiálním kabelem o impedanci 75 Ohmů v trubkách pod omítkou a v sádrokartonu. Pro svod ze střechy je vhodné použít kabel s venkovní izolací. 5.3 Telefonní rozvody

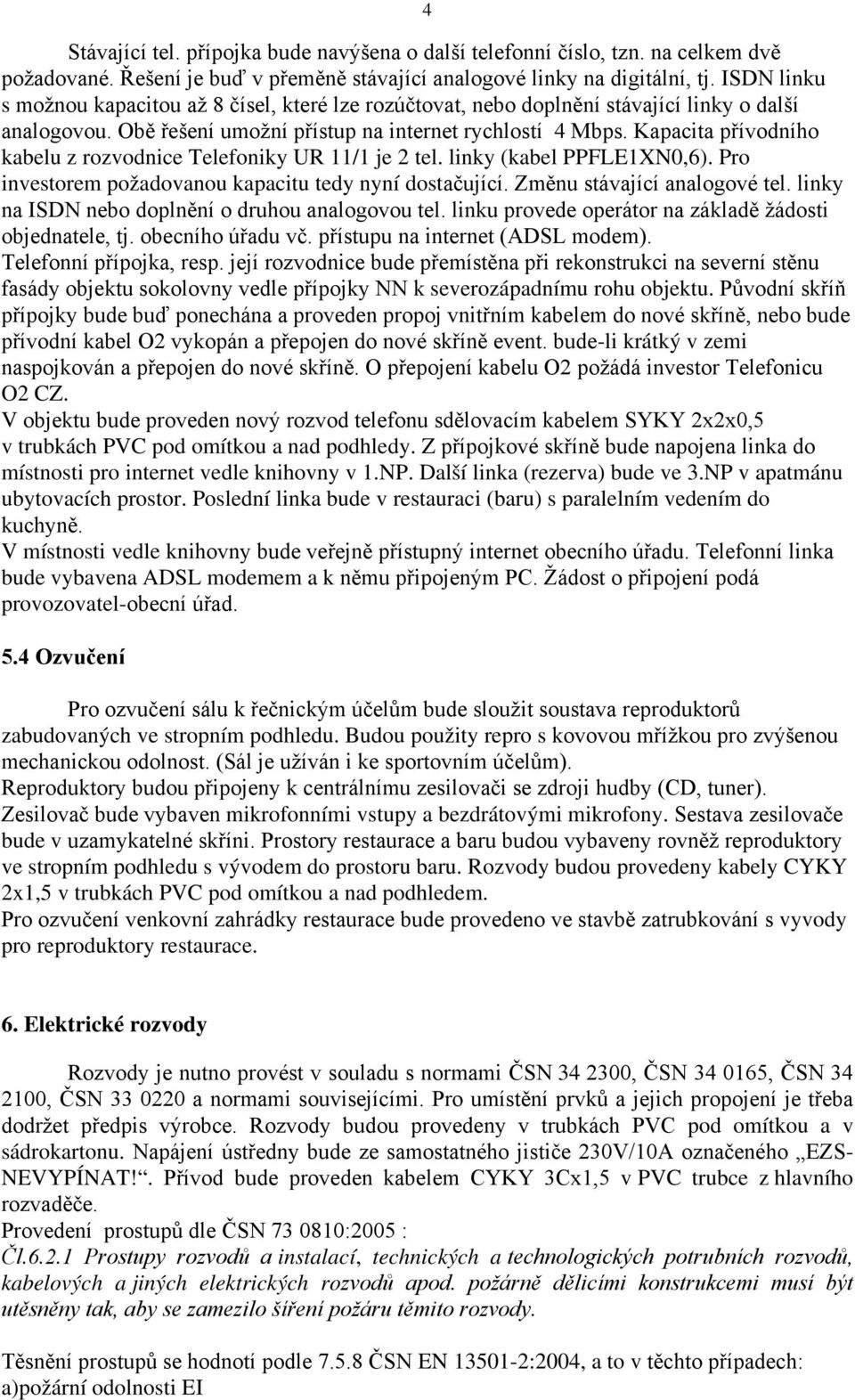

4 4 Stávající tel. přípojka bude navýšena o další telefonní číslo, tzn. na celkem dvě požadované. Řešení je buď v přeměně stávající analogové linky na digitální, tj. ISDN linku s možnou kapacitou až 8 čísel, které lze rozúčtovat, nebo doplnění stávající linky o další analogovou. Obě řešení umožní přístup na internet rychlostí 4 Mbps. Kapacita přívodního kabelu z rozvodnice Telefoniky UR 11/1 je 2 tel. linky (kabel PPFLE1XN0,6). Pro investorem požadovanou kapacitu tedy nyní dostačující. Změnu stávající analogové tel. linky na ISDN nebo doplnění o druhou analogovou tel. linku provede operátor na základě žádosti objednatele, tj. obecního úřadu vč. přístupu na internet (ADSL modem). Telefonní přípojka, resp. její rozvodnice bude přemístěna při rekonstrukci na severní stěnu fasády objektu sokolovny vedle přípojky NN k severozápadnímu rohu objektu. Původní skříň přípojky bude buď ponechána a proveden propoj vnitřním kabelem do nové skříně, nebo bude přívodní kabel O2 vykopán a přepojen do nové skříně event. bude-li krátký v zemi naspojkován a přepojen do nové skříně. O přepojení kabelu O2 požádá investor Telefonicu O2 CZ. V objektu bude proveden nový rozvod telefonu sdělovacím kabelem SYKY 2x2x0,5 v trubkách PVC pod omítkou a nad podhledy. Z přípojkové skříně bude napojena linka do místnosti pro internet vedle knihovny v 1.NP. Další linka (rezerva) bude ve 3.NP v apatmánu ubytovacích prostor. Poslední linka bude v restauraci (baru) s paralelním vedením do kuchyně. V místnosti vedle knihovny bude veřejně přístupný internet obecního úřadu. Telefonní linka bude vybavena ADSL modemem a k němu připojeným PC. Žádost o připojení podá provozovatel-obecní úřad. 5.4 Ozvučení Pro ozvučení sálu k řečnickým účelům bude sloužit soustava reproduktorů zabudovaných ve stropním podhledu. Budou použity repro s kovovou mřížkou pro zvýšenou mechanickou odolnost. (Sál je užíván i ke sportovním účelům). Reproduktory budou připojeny k centrálnímu zesilovači se zdroji hudby (CD, tuner). Zesilovač bude vybaven mikrofonními vstupy a bezdrátovými mikrofony. Sestava zesilovače bude v uzamykatelné skříni. Prostory restaurace a baru budou vybaveny rovněž reproduktory ve stropním podhledu s vývodem do prostoru baru. Rozvody budou provedeny kabely CYKY 2x1,5 v trubkách PVC pod omítkou a nad podhledem. Pro ozvučení venkovní zahrádky restaurace bude provedeno ve stavbě zatrubkování s vyvody pro reproduktory restaurace. 6. Elektrické rozvody Rozvody je nutno provést v souladu s normami ČSN , ČSN , ČSN , ČSN a normami souvisejícími. Pro umístění prvků a jejich propojení je třeba dodržet předpis výrobce. Rozvody budou provedeny v trubkách PVC pod omítkou a v sádrokartonu. Napájení ústředny bude ze samostatného jističe 230V/10A označeného EZS- NEVYPÍNAT!. Přívod bude proveden kabelem CYKY 3Cx1,5 v PVC trubce z hlavního rozvaděče. Provedení prostupů dle ČSN :2005 : Čl Prostupy rozvodů a instalací, technických a technologických potrubních rozvodů, kabelových a jiných elektrických rozvodů apod. požárně dělicími konstrukcemi musí být utěsněny tak, aby se zamezilo šíření požáru těmito rozvody. Těsnění prostupů se hodnotí podle ČSN EN :2004, a to v těchto případech: a)požární odolnosti EI

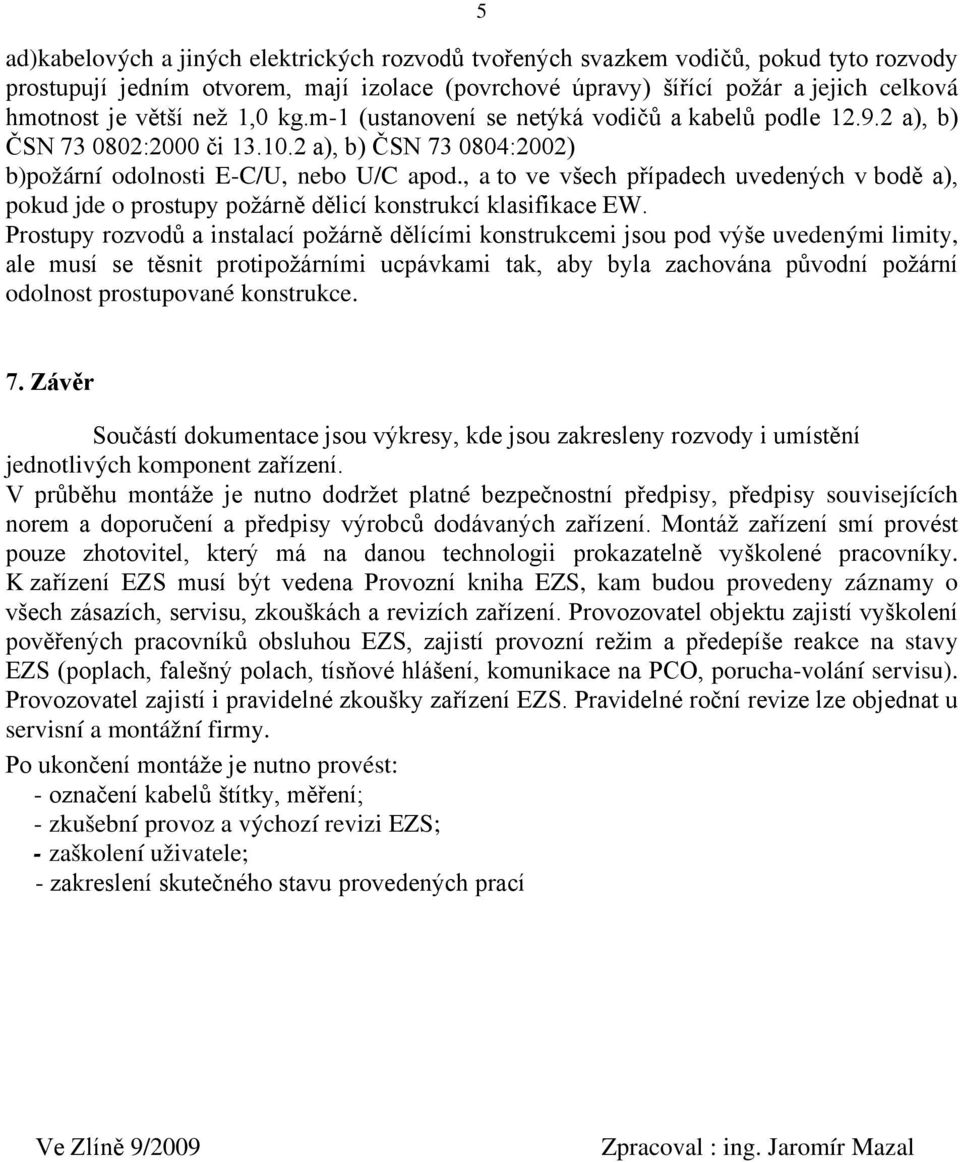

5 5 ad)kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší než 1,0 kg.m-1 (ustanovení se netýká vodičů a kabelů podle a), b) ČSN :2000 či a), b) ČSN :2002) b)požární odolnosti E-C/U, nebo U/C apod., a to ve všech případech uvedených v bodě a), pokud jde o prostupy požárně dělicí konstrukcí klasifikace EW. Prostupy rozvodů a instalací požárně dělícími konstrukcemi jsou pod výše uvedenými limity, ale musí se těsnit protipožárními ucpávkami tak, aby byla zachována původní požární odolnost prostupované konstrukce. 7. Závěr Součástí dokumentace jsou výkresy, kde jsou zakresleny rozvody i umístění jednotlivých komponent zařízení. V průběhu montáže je nutno dodržet platné bezpečnostní předpisy, předpisy souvisejících norem a doporučení a předpisy výrobců dodávaných zařízení. Montáž zařízení smí provést pouze zhotovitel, který má na danou technologii prokazatelně vyškolené pracovníky. K zařízení EZS musí být vedena Provozní kniha EZS, kam budou provedeny záznamy o všech zásazích, servisu, zkouškách a revizích zařízení. Provozovatel objektu zajistí vyškolení pověřených pracovníků obsluhou EZS, zajistí provozní režim a předepíše reakce na stavy EZS (poplach, falešný polach, tísňové hlášení, komunikace na PCO, porucha-volání servisu). Provozovatel zajistí i pravidelné zkoušky zařízení EZS. Pravidelné roční revize lze objednat u servisní a montážní firmy. Po ukončení montáže je nutno provést: - označení kabelů štítky, měření; - zkušební provoz a výchozí revizi EZS; - zaškolení uživatele; - zakreslení skutečného stavu provedených prací Ve Zlíně 9/2009 Zpracoval : ing. Jaromír Mazal

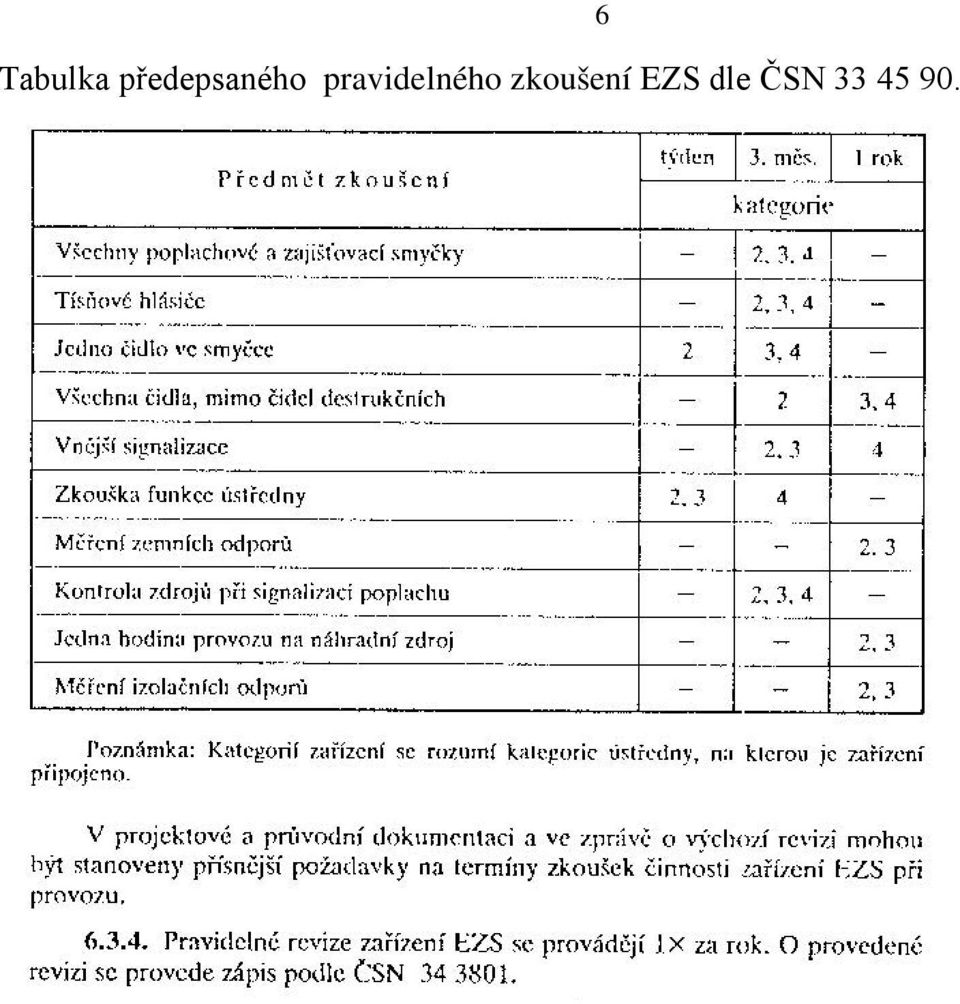

6 Tabulka předepsaného pravidelného zkoušení EZS dle ČSN
