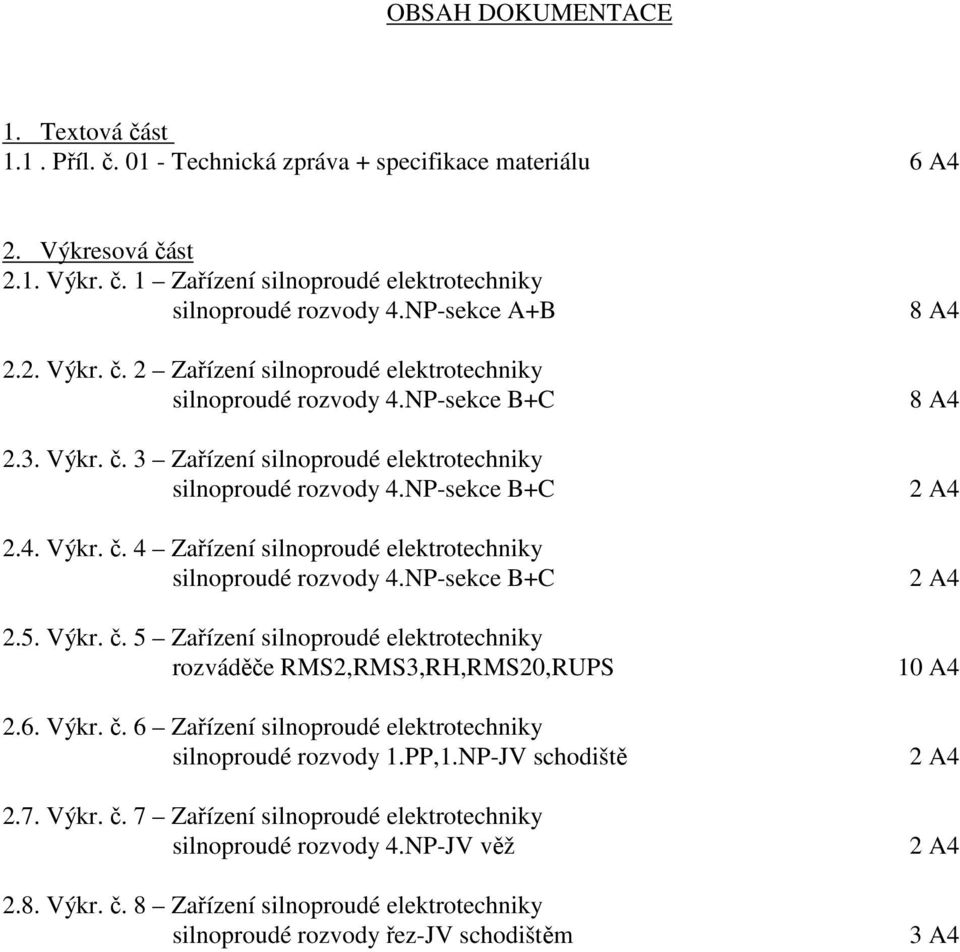

1 OBSAH DOKUMENTACE 1. Textová část 1.1. Příl. č Technická zpráva + specifikace materiálu 6 A4 2. Výkresová část 2.1. Výkr. č. 1 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 4.NP-sekce A+B 2.2. Výkr. č. 2 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 4.NP-sekce B+C 2.3. Výkr. č. 3 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 4.NP-sekce B+C 2.4. Výkr. č. 4 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 4.NP-sekce B+C 2.5. Výkr. č. 5 Zařízení silnoproudé elektrotechniky rozváděče RMS2,RMS3,RH,RMS20,RUPS 2.6. Výkr. č. 6 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 1.PP,1.NP-JV schodiště 2.7. Výkr. č. 7 Zařízení silnoproudé elektrotechniky silnoproudé rozvody 4.NP-JV věž 2.8. Výkr. č. 8 Zařízení silnoproudé elektrotechniky silnoproudé rozvody řez-jv schodištěm 8 A4 8 A4 10 A4 3 A4

2 1. Projektové podklady rekonstr. 4.NP, PřF UK Albertov 6-západní část, Praha Výkres dotčených prostorů s vyznač. stavebními úpravami a novými zařizov. předměty v měř. 1: Požadavky objednatele a projektantů ostatních profesí na rozsah el. instalace. 2. Projekt řeší 2.1. Nové silnoproudé rozvody v rekonstruované západní části pro osvětlení, nouzové osvětl., zásuvky, VZT+chlazení, předokenní rolety, střešní okna nad chodbami, el. ohřev vody, včetně nových rozváděčů s novým přívodem a doplnění stávajících rozváděčů. Na střeše bude provedena úprava a doplnění jímacího vedení v místech nového sklonu střechy. Stávající el. rozvody a zařízení v původních místnostech budou demontovány a určené zařízení bude instalováno na jiném místě V jihovýchodním schodišti jsou řešeny nové silnoproudé rozvody pro osvětlení, nouzové osvětlení, požární odvětrání schodiště s vazbou na zálohování záložním zdrojem UPS při vyhlášení požáru, přemístění rozváděčů, zařízení EZS, EPS, datového rozváděče a ovladačů z důvodu stavebních úprav. 3. Projekt neřeší slaboproudé rozvody jsousoučástí samostatného PD. 4. Údaje o provozních podmínkách 4.1. Rozvodná soustava sítě a) přívod do rozváděče RMS2, RMS3 3+PEN AC 50Hz 400V/ TN-C b) vývody z nových rozváděčů 3+N+PE AC 50Hz 400/230V/ TN-S 4.2. Ochrana před úrazem el. proudem dle ČSN ed.2 - normální ochrana je automatickým odpojením od zdroje napájení jehož základní ochrana je zajištěna základní izolací živých částí nebo přepážkami nebo kryty a ochrana při poruše je zajištěna ochranným pospojováním a automatickým odpojením od zdroje napájení v případě poruchy v době předepsané normou. - doplněná ochrana je doplňujícím ochranným pospojováním a proudovými chrániči. -hlavní pospojování objektu je stávající Instalované příkony svět. Instalace Pi = 16kW, zásuvky a ostatní spotřebiče Pi=25kW, VZT+chlazení Pi=28kW, ohřev vody akumulačními ohřívači Pi=4kW, průtok. ohřívači Pi=4kW, Celkem Pi= 77kW x soudobost 0,6 =46,2kW. Impedance poruch. smyčky 1fáz. výv. 16A od rozváděče k místu poruchy - Zsv = 0,5xUo/Ia = 1,4Ω Posouzení prostorů podle působení vnějších vlivů prostředí dle ČSN , 5-51, a) vnitřní upravené prostory v západní části jsou s těmito vnějšími vlivy: - prostředí AA5,AB5,AC1,AD1,AE1,AF1,AG1,AH1,AK1,AL1,AM1,AN1,AP1,AQ1, AR1, - využití BA1,BC2,BD1,BE1 - konstrukce budov a) stavební mat. CA2, b) konstrukce CB2 uvedené vnější vlivy určují vnitřní prostory v upravených místnostech jako normální. 5. Popis el. instalace 5.1. Nové silnoproudé rozvody v západní části budou napojeny ze dvou nových rozváděčů, pro které byl přiveden nový přívod z RH v 1.PP, přívodní kabel je mezi 1.PP a 4.NP veden průduchem nevyužívaného komínu trasa je popsána na jednotlivých výkresech, každý rozváděč napájí přibližně polovinu 4.NP, hranice rozvodů je vyznačena na výkresu č. 1 a 2. Původní rozváděče budou odpojeny a zrušeny, původní přívody budou v rozváděčích 3.NP odpojeny. Nové rozvody budou kabely CYKY převážně pod omítkou, v sádrokartonových obkladech a hlavní trasy z rozváděčů budou uloženy v drátových lávkách v průlezném prostoru nad chodbami, na půdách bude světelná instalace ve vkládacích lištách na povrchu. Zásuvkové vývody pro počítače nejsou chráněny proudovými chrániči, ale jsou s přepěťovou ochranou a jsou navrženy s barevným odlišením od zásuvek pro všeobecné použití. Ovládání střešních oken-dodavatel oken dodá řídící centrálu, která bude instalovaná v technické místnosti, motory pro otevírání oken a zařízení pro snímání větru a deště, kabelové rozvody a žaluziové ovladače jsou souč. tohoto projektu. Větrání sociálních zařízení-v potrubí je ventilátor, který je ovládán tlačítky přes časové relé instalované v odbočné krabici. Chlazení-ve dvoře jsou instalovány centrální - 2 -

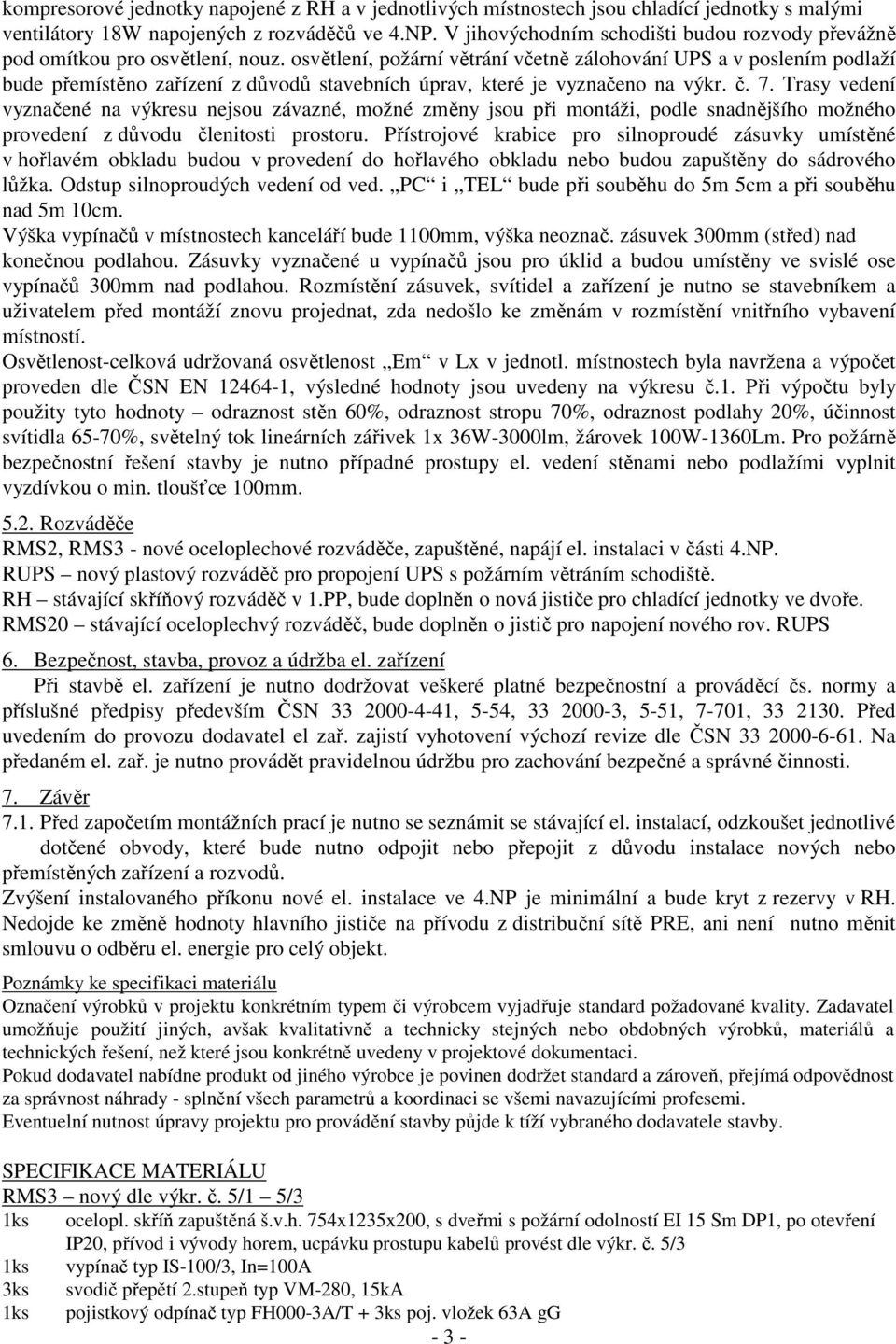

3 kompresorové jednotky napojené z RH a v jednotlivých místnostech jsou chladící jednotky s malými ventilátory 18W napojených z rozváděčů ve 4.NP. V jihovýchodním schodišti budou rozvody převážně pod omítkou pro osvětlení, nouz. osvětlení, požární větrání včetně zálohování UPS a v poslením podlaží bude přemístěno zařízení z důvodů stavebních úprav, které je vyznačeno na výkr. č. 7. Trasy vedení vyznačené na výkresu nejsou závazné, možné změny jsou při montáži, podle snadnějšího možného provedení z důvodu členitosti prostoru. Přístrojové krabice pro silnoproudé zásuvky umístěné v hořlavém obkladu budou v provedení do hořlavého obkladu nebo budou zapuštěny do sádrového lůžka. Odstup silnoproudých vedení od ved. PC i TEL bude při souběhu do 5m 5cm a při souběhu nad 5m 10cm. Výška vypínačů v místnostech kanceláří bude 1100mm, výška neoznač. zásuvek 300mm (střed) nad konečnou podlahou. Zásuvky vyznačené u vypínačů jsou pro úklid a budou umístěny ve svislé ose vypínačů 300mm nad podlahou. Rozmístění zásuvek, svítidel a zařízení je nutno se stavebníkem a uživatelem před montáží znovu projednat, zda nedošlo ke změnám v rozmístění vnitřního vybavení místností. Osvětlenost-celková udržovaná osvětlenost Em v Lx v jednotl. místnostech byla navržena a výpočet proveden dle ČSN EN , výsledné hodnoty jsou uvedeny na výkresu č.1. Při výpočtu byly použity tyto hodnoty odraznost stěn 60%, odraznost stropu 70%, odraznost podlahy 20%, účinnost svítidla 65-70%, světelný tok lineárních zářivek 1x 36W-3000lm, žárovek 100W-1360Lm. Pro požárně bezpečnostní řešení stavby je nutno případné prostupy el. vedení stěnami nebo podlažími vyplnit vyzdívkou o min. tloušťce 100mm Rozváděče RMS2, RMS3 - nové oceloplechové rozváděče, zapuštěné, napájí el. instalaci v části 4.NP. RUPS nový plastový rozváděč pro propojení UPS s požárním větráním schodiště. RH stávající skříňový rozváděč v 1.PP, bude doplněn o nová jističe pro chladící jednotky ve dvoře. RMS20 stávající oceloplechvý rozváděč, bude doplněn o jistič pro napojení nového rov. RUPS 6. Bezpečnost, stavba, provoz a údržba el. zařízení Při stavbě el. zařízení je nutno dodržovat veškeré platné bezpečnostní a prováděcí čs. normy a příslušné předpisy především ČSN , 5-54, , 5-51, 7-701, Před uvedením do provozu dodavatel el zař. zajistí vyhotovení výchozí revize dle ČSN Na předaném el. zař. je nutno provádět pravidelnou údržbu pro zachování bezpečné a správné činnosti. 7. Závěr 7.1. Před započetím montážních prací je nutno se seznámit se stávající el. instalací, odzkoušet jednotlivé dotčené obvody, které bude nutno odpojit nebo přepojit z důvodu instalace nových nebo přemístěných zařízení a rozvodů. Zvýšení instalovaného příkonu nové el. instalace ve 4.NP je minimální a bude kryt z rezervy v RH. Nedojde ke změně hodnoty hlavního jističe na přívodu z distribuční sítě PRE, ani není nutno měnit smlouvu o odběru el. energie pro celý objekt. Poznámky ke specifikaci materiálu Označení výrobků v projektu konkrétním typem či výrobcem vyjadřuje standard požadované kvality. Zadavatel umožňuje použití jiných, avšak kvalitativně a technicky stejných nebo obdobných výrobků, materiálů a technických řešení, než které jsou konkrétně uvedeny v projektové dokumentaci. Pokud dodavatel nabídne produkt od jiného výrobce je povinen dodržet standard a zároveň, přejímá odpovědnost za správnost náhrady - splnění všech parametrů a koordinaci se všemi navazujícími profesemi. Eventuelní nutnost úpravy projektu pro provádění stavby půjde k tíží vybraného dodavatele stavby. SPECIFIKACE MATERIÁLU RMS3 nový dle výkr. č. 5/1 5/3 ocelopl. skříň zapuštěná š.v.h. 754x1235x200, s dveřmi s požární odolností EI 15 Sm DP1, po otevření IP20, přívod i vývody horem, ucpávku prostupu kabelů provést dle výkr. č. 5/3 vypínač typ IS-100/3, In=100A 3ks svodič přepětí 2.stupeň typ VM-280, 15kA pojistkový odpínač typ FH000-3A/T + 3ks poj. vložek 63A gg - 3 -

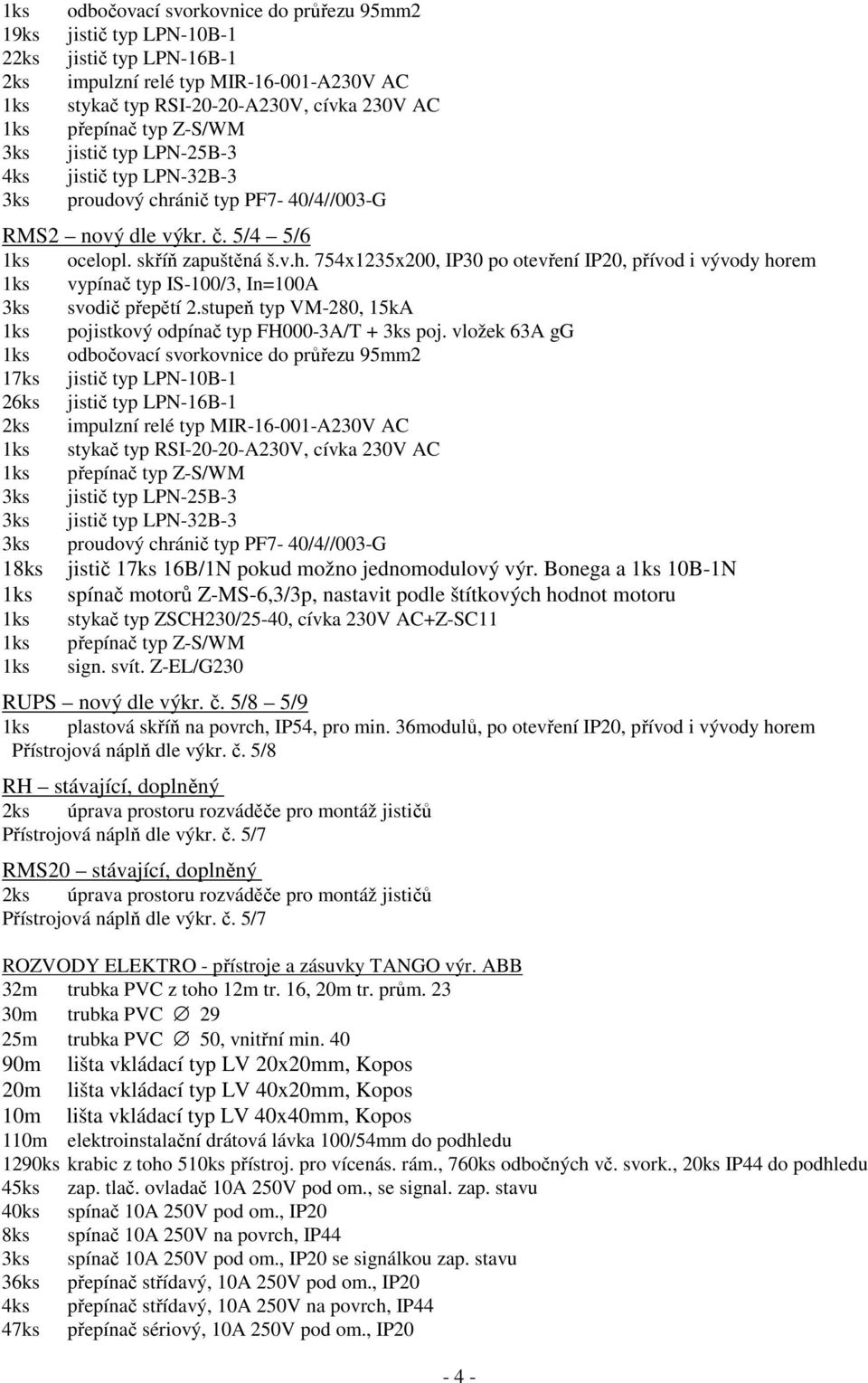

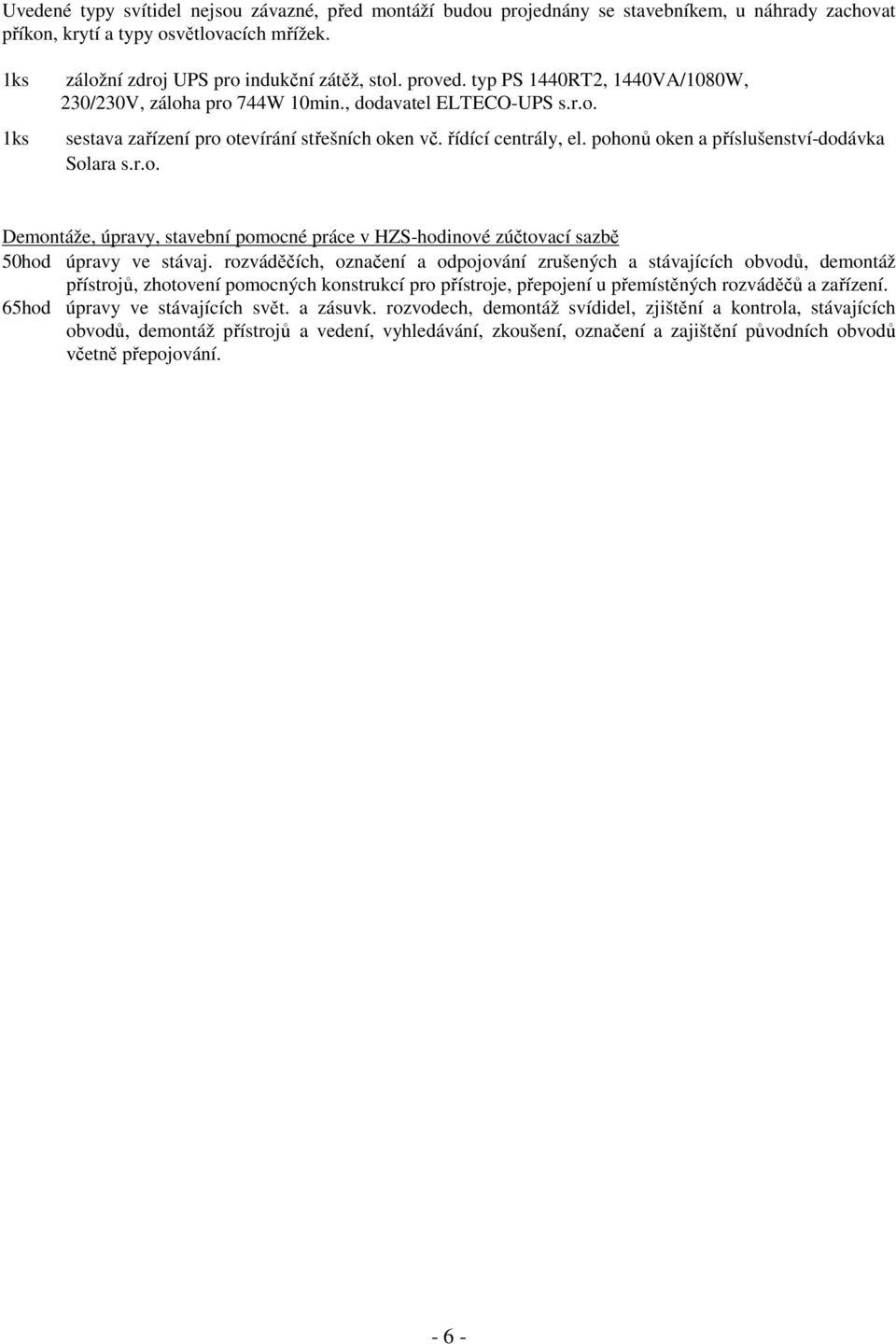

4 19ks 22ks 2ks 3ks 4ks 3ks odbočovací svorkovnice do průřezu 95mm2 jistič typ LPN-10B-1 jistič typ LPN-16B-1 impulzní relé typ MIR A230V AC stykač typ RSI A230V, cívka 230V AC přepínač typ Z-S/WM jistič typ LPN-25B-3 jistič typ LPN-32B-3 proudový chránič typ PF7-40/4//003-G RMS2 nový dle výkr. č. 5/4 5/6 ocelopl. skříň zapuštěná š.v.h. 754x1235x200, IP30 po otevření IP20, přívod i vývody horem vypínač typ IS-100/3, In=100A 3ks svodič přepětí 2.stupeň typ VM-280, 15kA pojistkový odpínač typ FH000-3A/T + 3ks poj. vložek 63A gg odbočovací svorkovnice do průřezu 95mm2 17ks jistič typ LPN-10B-1 26ks jistič typ LPN-16B-1 2ks impulzní relé typ MIR A230V AC stykač typ RSI A230V, cívka 230V AC přepínač typ Z-S/WM 3ks jistič typ LPN-25B-3 3ks jistič typ LPN-32B-3 3ks proudový chránič typ PF7-40/4//003-G 18ks jistič 17ks 16B/1N pokud možno jednomodulový výr. Bonega a 10B-1N spínač motorů Z-MS-6,3/3p, nastavit podle štítkových hodnot motoru stykač typ ZSCH230/25-40, cívka 230V AC+Z-SC11 přepínač typ Z-S/WM sign. svít. Z-EL/G230 RUPS nový dle výkr. č. 5/8 5/9 plastová skříň na povrch, IP54, pro min. 36modulů, po otevření IP20, přívod i vývody horem Přístrojová náplň dle výkr. č. 5/8 RH stávající, doplněný 2ks úprava prostoru rozváděče pro montáž jističů Přístrojová náplň dle výkr. č. 5/7 RMS20 stávající, doplněný 2ks úprava prostoru rozváděče pro montáž jističů Přístrojová náplň dle výkr. č. 5/7 ROZVODY ELEKTRO - přístroje a zásuvky TANGO výr. ABB 32m trubka PVC z toho 12m tr. 16, 20m tr. prům m trubka PVC 29 25m trubka PVC 50, vnitřní min m lišta vkládací typ LV 20x20mm, Kopos 20m lišta vkládací typ LV 40x20mm, Kopos 10m lišta vkládací typ LV 40x40mm, Kopos 110m elektroinstalační drátová lávka 100/54mm do podhledu 1290ks krabic z toho 510ks přístroj. pro vícenás. rám., 760ks odbočných vč. svork., 20ks IP44 do podhledu 45ks zap. tlač. ovladač 10A 250V pod om., se signal. zap. stavu 40ks spínač 10A 250V pod om., IP20 8ks spínač 10A 250V na povrch, IP44 3ks spínač 10A 250V pod om., IP20 se signálkou zap. stavu 36ks přepínač střídavý, 10A 250V pod om., IP20 4ks přepínač střídavý, 10A 250V na povrch, IP44 47ks přepínač sériový, 10A 250V pod om., IP20-4 -

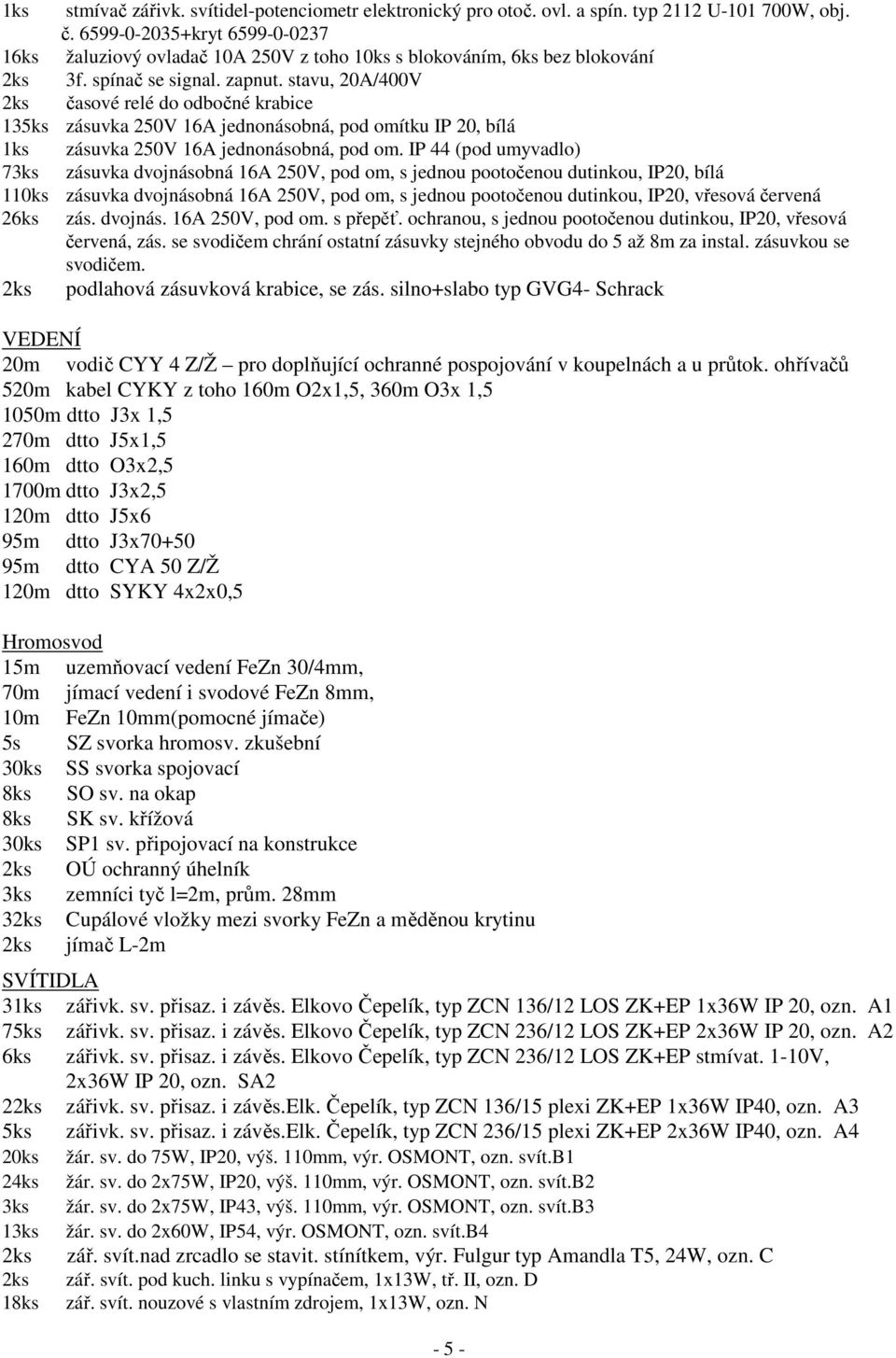

5 stmívač zářivk. svítidel-potenciometr elektronický pro otoč. ovl. a spín. typ 2112 U W, obj. č kryt ks žaluziový ovladač 10A 250V z toho 10ks s blokováním, 6ks bez blokování 2ks 3f. spínač se signal. zapnut. stavu, 20A/400V 2ks časové relé do odbočné krabice 135ks zásuvka 250V 16A jednonásobná, pod omítku IP 20, bílá zásuvka 250V 16A jednonásobná, pod om. IP 44 (pod umyvadlo) 73ks zásuvka dvojnásobná 16A 250V, pod om, s jednou pootočenou dutinkou, IP20, bílá 110ks zásuvka dvojnásobná 16A 250V, pod om, s jednou pootočenou dutinkou, IP20, vřesová červená 26ks zás. dvojnás. 16A 250V, pod om. s přepěť. ochranou, s jednou pootočenou dutinkou, IP20, vřesová červená, zás. se svodičem chrání ostatní zásuvky stejného obvodu do 5 až 8m za instal. zásuvkou se svodičem. 2ks podlahová zásuvková krabice, se zás. silno+slabo typ GVG4- Schrack VEDENÍ 20m vodič CYY 4 Z/Ž pro doplňující ochranné pospojování v koupelnách a u průtok. ohřívačů 520m kabel CYKY z toho 160m O2x1,5, 360m O3x 1,5 1050m dtto J3x 1,5 270m dtto J5x1,5 160m dtto O3x2,5 1700m dtto J3x2,5 120m dtto J5x6 95m dtto J3x m dtto CYA 50 Z/Ž 120m dtto SYKY 4x2x0,5 Hromosvod 15m uzemňovací vedení FeZn 30/4mm, 70m jímací vedení i svodové FeZn 8mm, 10m FeZn 10mm(pomocné jímače) 5s SZ svorka hromosv. zkušební 30ks SS svorka spojovací 8ks SO sv. na okap 8ks SK sv. křížová 30ks SP1 sv. připojovací na konstrukce 2ks OÚ ochranný úhelník 3ks zemníci tyč l=2m, prům. 28mm 32ks Cupálové vložky mezi svorky FeZn a měděnou krytinu 2ks jímač L-2m SVÍTIDLA 3 zářivk. sv. přisaz. i závěs. Elkovo Čepelík, typ ZCN 136/12 LOS ZK+EP 1x36W IP 20, ozn. A1 75ks zářivk. sv. přisaz. i závěs. Elkovo Čepelík, typ ZCN 236/12 LOS ZK+EP 2x36W IP 20, ozn. A2 6ks zářivk. sv. přisaz. i závěs. Elkovo Čepelík, typ ZCN 236/12 LOS ZK+EP stmívat. 1-10V, 2x36W IP 20, ozn. SA2 22ks zářivk. sv. přisaz. i závěs.elk. Čepelík, typ ZCN 136/15 plexi ZK+EP 1x36W IP40, ozn. A3 5ks zářivk. sv. přisaz. i závěs.elk. Čepelík, typ ZCN 236/15 plexi ZK+EP 2x36W IP40, ozn. A4 20ks žár. sv. do 75W, IP20, výš. 110mm, výr. OSMONT, ozn. svít.b1 24ks žár. sv. do 2x75W, IP20, výš. 110mm, výr. OSMONT, ozn. svít.b2 3ks žár. sv. do 2x75W, IP43, výš. 110mm, výr. OSMONT, ozn. svít.b3 13ks žár. sv. do 2x60W, IP54, výr. OSMONT, ozn. svít.b4 2ks zář. svít.nad zrcadlo se stavit. stínítkem, výr. Fulgur typ Amandla T5, 24W, ozn. C 2ks zář. svít. pod kuch. linku s vypínačem, 1x13W, tř. II, ozn. D 18ks zář. svít. nouzové s vlastním zdrojem, 1x13W, ozn. N - 5 -

6 Uvedené typy svítidel nejsou závazné, před montáží budou projednány se stavebníkem, u náhrady zachovat příkon, krytí a typy osvětlovacích mřížek. záložní zdroj UPS pro indukční zátěž, stol. proved. typ PS 1440RT2, 1440VA/1080W, 230/230V, záloha pro 744W 10min., dodavatel ELTECO-UPS s.r.o. sestava zařízení pro otevírání střešních oken vč. řídící centrály, el. pohonů oken a příslušenství-dodávka Solara s.r.o. Demontáže, úpravy, stavební pomocné práce v HZS-hodinové zúčtovací sazbě 50hod úpravy ve stávaj. rozváděčích, označení a odpojování zrušených a stávajících obvodů, demontáž přístrojů, zhotovení pomocných konstrukcí pro přístroje, přepojení u přemístěných rozváděčů a zařízení. 65hod úpravy ve stávajících svět. a zásuvk. rozvodech, demontáž svídidel, zjištění a kontrola, stávajících obvodů, demontáž přístrojů a vedení, vyhledávání, zkoušení, označení a zajištění původních obvodů včetně přepojování
