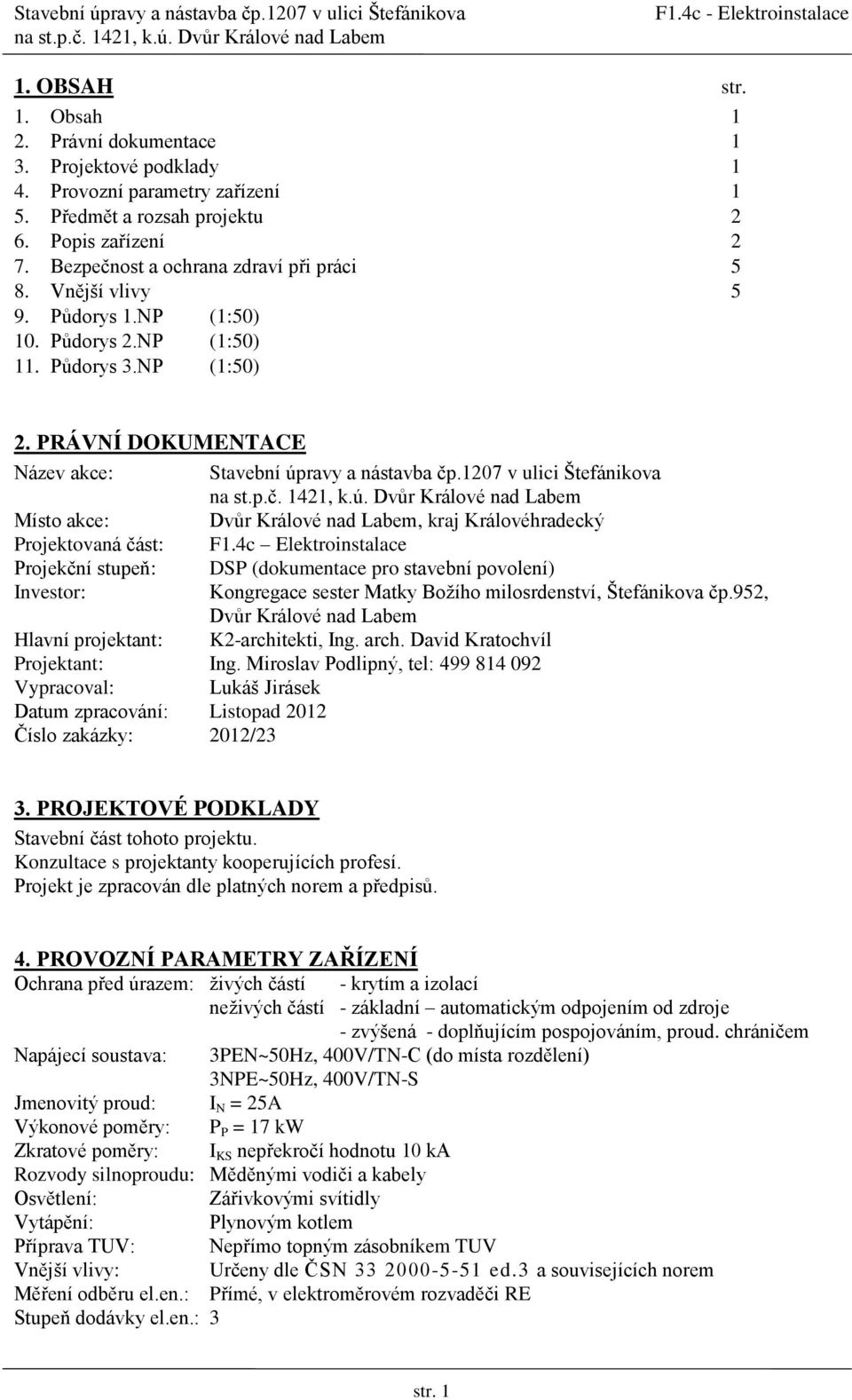

1 1. OBSAH str. 1. Obsah 1 2. Právní dokumentace 1 3. Projektové podklady 1 4. Provozní parametry zařízení 1 5. Předmět a rozsah projektu 2 6. Popis zařízení 2 7. Bezpečnost a ochrana zdraví při práci 5 8. Vnější vlivy 5 9. Půdorys 1.NP (1:50) 10. Půdorys 2.NP (1:50) 11. Půdorys 3.NP (1:50) 2. PRÁVNÍ DOKUMENTACE Název akce: Stavební úpravy a nástavba čp.1207 v ulici Štefánikova Místo akce: Dvůr Králové nad Labem, kraj Královéhradecký Projektovaná část: F1.4c Elektroinstalace Projekční stupeň: DSP (dokumentace pro stavební povolení) Investor: Kongregace sester Matky Božího milosrdenství, Štefánikova čp.952, Dvůr Králové nad Labem Hlavní projektant: K2-architekti, Ing. arch. David Kratochvíl Projektant: Ing. Miroslav Podlipný, tel: Vypracoval: Lukáš Jirásek Datum zpracování: Listopad 2012 Číslo zakázky: 2012/23 3. PROJEKTOVÉ PODKLADY Stavební část tohoto projektu. Konzultace s projektanty kooperujících profesí. Projekt je zpracován dle platných norem a předpisů. 4. PROVOZNÍ PARAMETRY ZAŘÍZENÍ Ochrana před úrazem: živých částí - krytím a izolací neživých částí - základní automatickým odpojením od zdroje - zvýšená - doplňujícím pospojováním, proud. chráničem Napájecí soustava: 3PEN~50Hz, 400V/TN-C (do místa rozdělení) 3NPE~50Hz, 400V/TN-S Jmenovitý proud: I N = 25A Výkonové poměry: P P = 17 kw Zkratové poměry: I KS nepřekročí hodnotu 10 ka Rozvody silnoproudu: Měděnými vodiči a kabely Osvětlení: Zářivkovými svítidly Vytápění: Plynovým kotlem Příprava TUV: Nepřímo topným zásobníkem TUV Vnější vlivy: Určeny dle ČSN ed.3 a souvisejících norem Měření odběru el.en.: Přímé, v elektroměrovém rozvaděči RE Stupeň dodávky el.en.: 3 str. 1

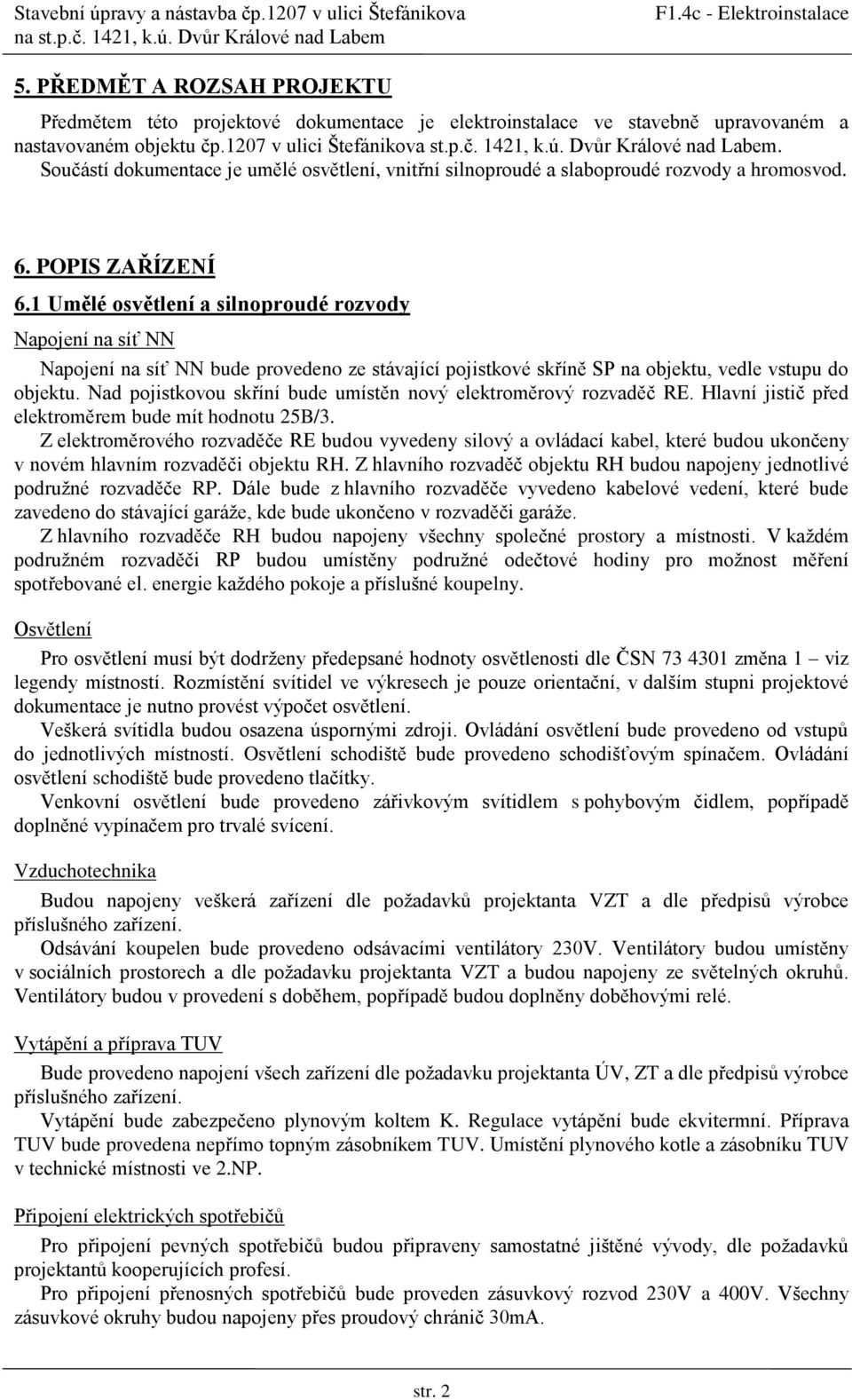

2 5. PŘEDMĚT A ROZSAH PROJEKTU Předmětem této projektové dokumentace je elektroinstalace ve stavebně upravovaném a nastavovaném objektu čp.1207 v ulici Štefánikova st.p.č. 1421, k.ú. Dvůr Králové nad Labem. Součástí dokumentace je umělé osvětlení, vnitřní silnoproudé a slaboproudé rozvody a hromosvod. 6. POPIS ZAŘÍZENÍ 6.1 Umělé osvětlení a silnoproudé rozvody Napojení na síť NN Napojení na síť NN bude provedeno ze stávající pojistkové skříně SP na objektu, vedle vstupu do objektu. Nad pojistkovou skříní bude umístěn nový elektroměrový rozvaděč RE. Hlavní jistič před elektroměrem bude mít hodnotu 25B/3. Z elektroměrového rozvaděče RE budou vyvedeny silový a ovládací kabel, které budou ukončeny v novém hlavním rozvaděči objektu RH. Z hlavního rozvaděč objektu RH budou napojeny jednotlivé podružné rozvaděče RP. Dále bude z hlavního rozvaděče vyvedeno kabelové vedení, které bude zavedeno do stávající garáže, kde bude ukončeno v rozvaděči garáže. Z hlavního rozvaděče RH budou napojeny všechny společné prostory a místnosti. V každém podružném rozvaděči RP budou umístěny podružné odečtové hodiny pro možnost měření spotřebované el. energie každého pokoje a příslušné koupelny. Osvětlení Pro osvětlení musí být dodrženy předepsané hodnoty osvětlenosti dle ČSN změna 1 viz legendy místností. Rozmístění svítidel ve výkresech je pouze orientační, v dalším stupni projektové dokumentace je nutno provést výpočet osvětlení. Veškerá svítidla budou osazena úspornými zdroji. Ovládání osvětlení bude provedeno od vstupů do jednotlivých místností. Osvětlení schodiště bude provedeno schodišťovým spínačem. Ovládání osvětlení schodiště bude provedeno tlačítky. Venkovní osvětlení bude provedeno zářivkovým svítidlem s pohybovým čidlem, popřípadě doplněné vypínačem pro trvalé svícení. Vzduchotechnika Budou napojeny veškerá zařízení dle požadavků projektanta VZT a dle předpisů výrobce příslušného zařízení. Odsávání koupelen bude provedeno odsávacími ventilátory 230V. Ventilátory budou umístěny v sociálních prostorech a dle požadavku projektanta VZT a budou napojeny ze světelných okruhů. Ventilátory budou v provedení s doběhem, popřípadě budou doplněny doběhovými relé. Vytápění a příprava TUV Bude provedeno napojení všech zařízení dle požadavku projektanta ÚV, ZT a dle předpisů výrobce příslušného zařízení. Vytápění bude zabezpečeno plynovým koltem K. Regulace vytápění bude ekvitermní. Příprava TUV bude provedena nepřímo topným zásobníkem TUV. Umístění plynového kotle a zásobníku TUV v technické místnosti ve 2.NP. Připojení elektrických spotřebičů Pro připojení pevných spotřebičů budou připraveny samostatné jištěné vývody, dle požadavků projektantů kooperujících profesí. Pro připojení přenosných spotřebičů bude proveden zásuvkový rozvod 230V a 400V. Všechny zásuvkové okruhy budou napojeny přes proudový chránič 30mA. str. 2

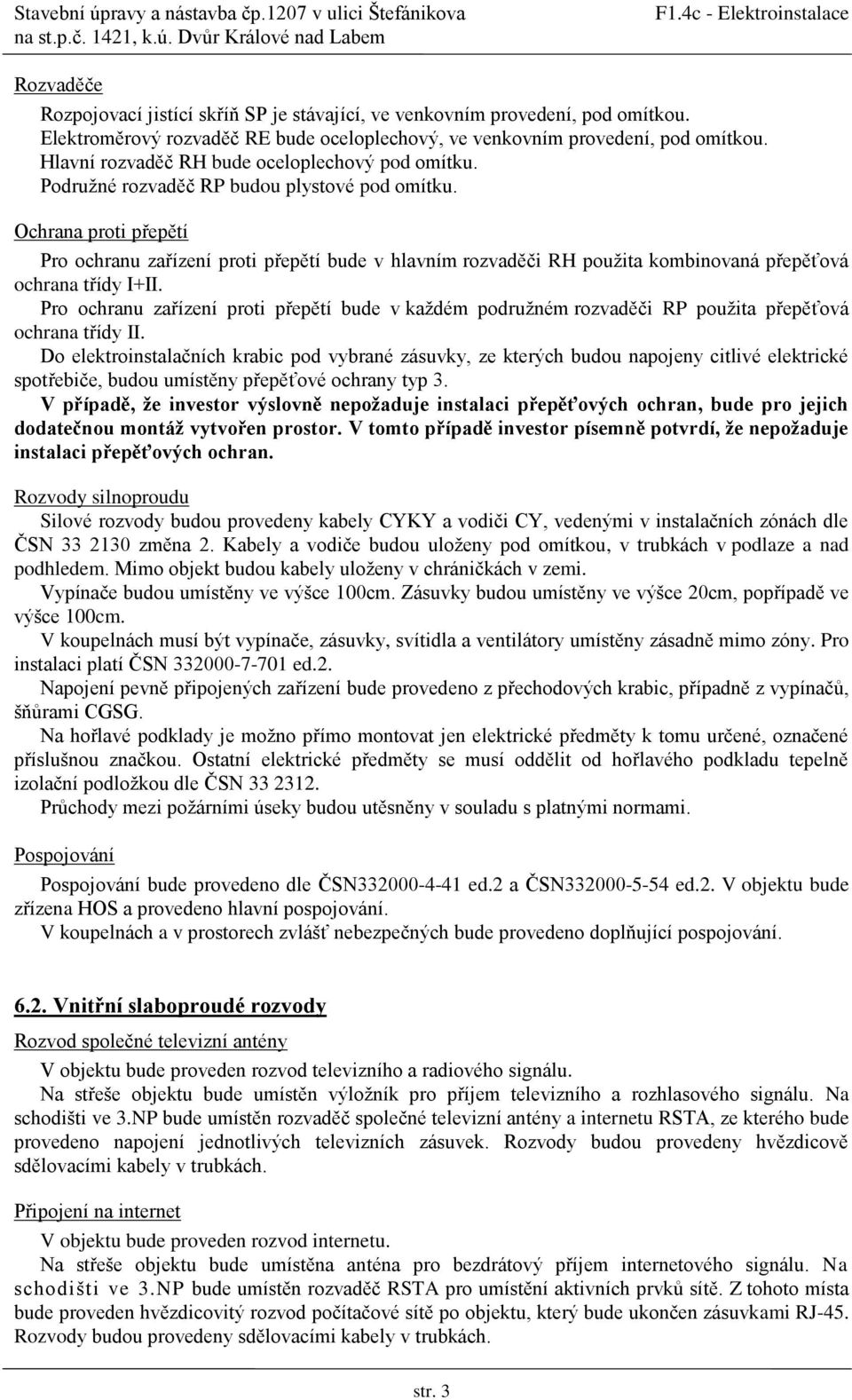

3 Rozvaděče Rozpojovací jistící skříň SP je stávající, ve venkovním provedení, pod omítkou. Elektroměrový rozvaděč RE bude oceloplechový, ve venkovním provedení, pod omítkou. Hlavní rozvaděč RH bude oceloplechový pod omítku. Podružné rozvaděč RP budou plystové pod omítku. Ochrana proti přepětí Pro ochranu zařízení proti přepětí bude v hlavním rozvaděči RH použita kombinovaná přepěťová ochrana třídy I+II. Pro ochranu zařízení proti přepětí bude v každém podružném rozvaděči RP použita přepěťová ochrana třídy II. Do elektroinstalačních krabic pod vybrané zásuvky, ze kterých budou napojeny citlivé elektrické spotřebiče, budou umístěny přepěťové ochrany typ 3. V případě, že investor výslovně nepožaduje instalaci přepěťových ochran, bude pro jejich dodatečnou montáž vytvořen prostor. V tomto případě investor písemně potvrdí, že nepožaduje instalaci přepěťových ochran. Rozvody silnoproudu Silové rozvody budou provedeny kabely CYKY a vodiči CY, vedenými v instalačních zónách dle ČSN změna 2. Kabely a vodiče budou uloženy pod omítkou, v trubkách v podlaze a nad podhledem. Mimo objekt budou kabely uloženy v chráničkách v zemi. Vypínače budou umístěny ve výšce 100cm. Zásuvky budou umístěny ve výšce 20cm, popřípadě ve výšce 100cm. V koupelnách musí být vypínače, zásuvky, svítidla a ventilátory umístěny zásadně mimo zóny. Pro instalaci platí ČSN ed.2. Napojení pevně připojených zařízení bude provedeno z přechodových krabic, případně z vypínačů, šňůrami CGSG. Na hořlavé podklady je možno přímo montovat jen elektrické předměty k tomu určené, označené příslušnou značkou. Ostatní elektrické předměty se musí oddělit od hořlavého podkladu tepelně izolační podložkou dle ČSN Průchody mezi požárními úseky budou utěsněny v souladu s platnými normami. Pospojování Pospojování bude provedeno dle ČSN ed.2 a ČSN ed.2. V objektu bude zřízena HOS a provedeno hlavní pospojování. V koupelnách a v prostorech zvlášť nebezpečných bude provedeno doplňující pospojování Vnitřní slaboproudé rozvody Rozvod společné televizní antény V objektu bude proveden rozvod televizního a radiového signálu. Na střeše objektu bude umístěn výložník pro příjem televizního a rozhlasového signálu. Na schodišti ve 3.NP bude umístěn rozvaděč společné televizní antény a internetu RSTA, ze kterého bude provedeno napojení jednotlivých televizních zásuvek. Rozvody budou provedeny hvězdicově sdělovacími kabely v trubkách. Připojení na internet V objektu bude proveden rozvod internetu. Na střeše objektu bude umístěna anténa pro bezdrátový příjem internetového signálu. Na schodišti ve 3.NP bude umístěn rozvaděč RSTA pro umístění aktivních prvků sítě. Z tohoto místa bude proveden hvězdicovitý rozvod počítačové sítě po objektu, který bude ukončen zásuvkami RJ-45. Rozvody budou provedeny sdělovacími kabely v trubkách. str. 3

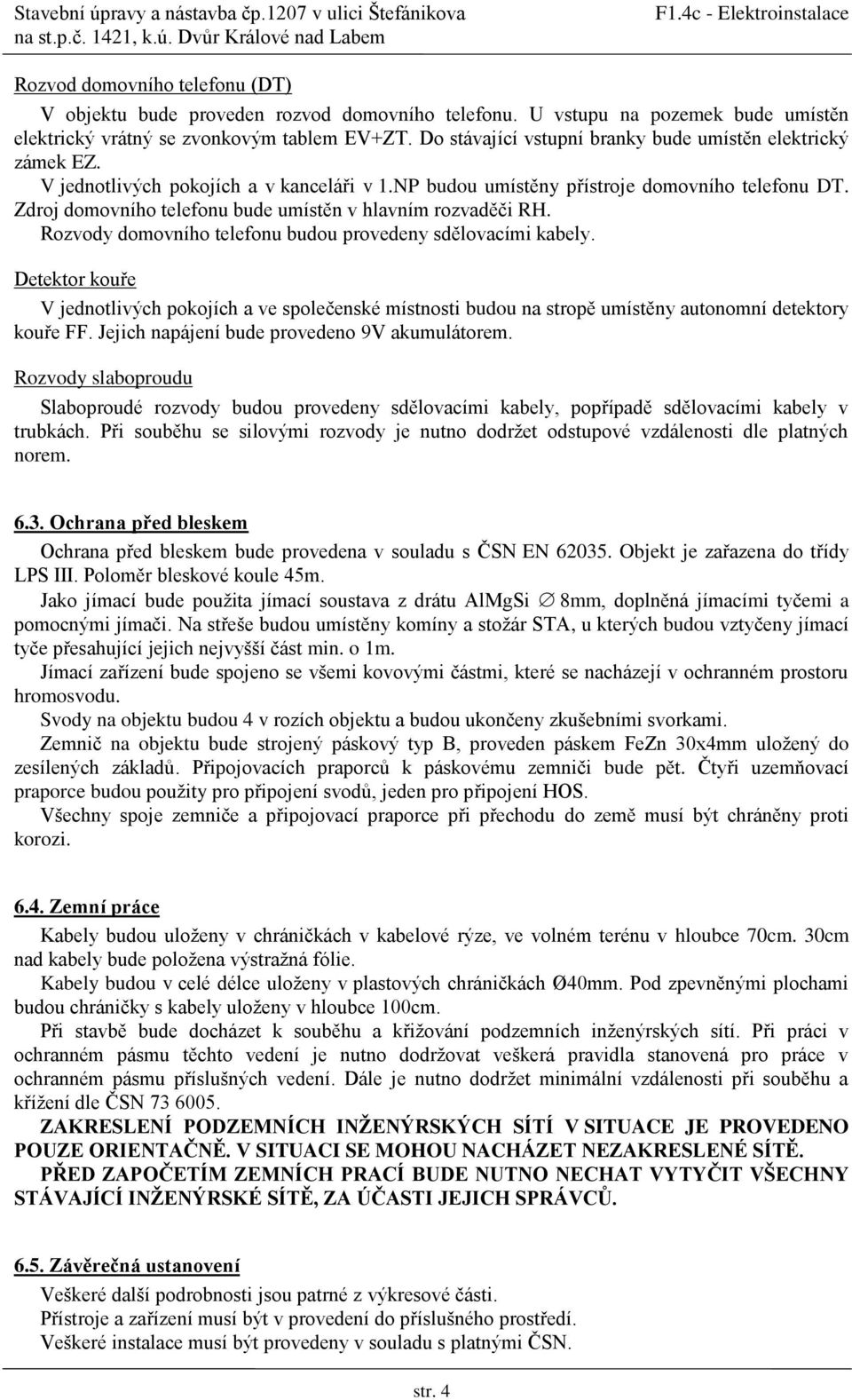

4 Rozvod domovního telefonu (DT) V objektu bude proveden rozvod domovního telefonu. U vstupu na pozemek bude umístěn elektrický vrátný se zvonkovým tablem EV+ZT. Do stávající vstupní branky bude umístěn elektrický zámek EZ. V jednotlivých pokojích a v kanceláři v 1.NP budou umístěny přístroje domovního telefonu DT. Zdroj domovního telefonu bude umístěn v hlavním rozvaděči RH. Rozvody domovního telefonu budou provedeny sdělovacími kabely. Detektor kouře V jednotlivých pokojích a ve společenské místnosti budou na stropě umístěny autonomní detektory kouře FF. Jejich napájení bude provedeno 9V akumulátorem. Rozvody slaboproudu Slaboproudé rozvody budou provedeny sdělovacími kabely, popřípadě sdělovacími kabely v trubkách. Při souběhu se silovými rozvody je nutno dodržet odstupové vzdálenosti dle platných norem Ochrana před bleskem Ochrana před bleskem bude provedena v souladu s ČSN EN Objekt je zařazena do třídy LPS III. Poloměr bleskové koule 45m. Jako jímací bude použita jímací soustava z drátu AlMgSi 8mm, doplněná jímacími tyčemi a pomocnými jímači. Na střeše budou umístěny komíny a stožár STA, u kterých budou vztyčeny jímací tyče přesahující jejich nejvyšší část min. o 1m. Jímací zařízení bude spojeno se všemi kovovými částmi, které se nacházejí v ochranném prostoru hromosvodu. Svody na objektu budou 4 v rozích objektu a budou ukončeny zkušebními svorkami. Zemnič na objektu bude strojený páskový typ B, proveden páskem FeZn 30x4mm uložený do zesílených základů. Připojovacích praporců k páskovému zemniči bude pět. Čtyři uzemňovací praporce budou použity pro připojení svodů, jeden pro připojení HOS. Všechny spoje zemniče a připojovací praporce při přechodu do země musí být chráněny proti korozi Zemní práce Kabely budou uloženy v chráničkách v kabelové rýze, ve volném terénu v hloubce 70cm. 30cm nad kabely bude položena výstražná fólie. Kabely budou v celé délce uloženy v plastových chráničkách Ø40mm. Pod zpevněnými plochami budou chráničky s kabely uloženy v hloubce 100cm. Při stavbě bude docházet k souběhu a křižování podzemních inženýrských sítí. Při práci v ochranném pásmu těchto vedení je nutno dodržovat veškerá pravidla stanovená pro práce v ochranném pásmu příslušných vedení. Dále je nutno dodržet minimální vzdálenosti při souběhu a křížení dle ČSN ZAKRESLENÍ PODZEMNÍCH INŽENÝRSKÝCH SÍTÍ V SITUACE JE PROVEDENO POUZE ORIENTAČNĚ. V SITUACI SE MOHOU NACHÁZET NEZAKRESLENÉ SÍTĚ. PŘED ZAPOČETÍM ZEMNÍCH PRACÍ BUDE NUTNO NECHAT VYTYČIT VŠECHNY STÁVAJÍCÍ INŽENÝRSKÉ SÍTĚ, ZA ÚČASTI JEJICH SPRÁVCŮ Závěrečná ustanovení Veškeré další podrobnosti jsou patrné z výkresové části. Přístroje a zařízení musí být v provedení do příslušného prostředí. Veškeré instalace musí být provedeny v souladu s platnými ČSN. str. 4

5 Za provedení montáží zodpovídá montážní firma. Na zařízení musí být provedena výchozí revize a zpracována revizní zpráva. Po ukončení montáží musí být vypracována dokumentace skutečného provedení. Případné nejasnosti a veškeré změny nutno konzultovat s projektantem. 7. BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Při obsluze a práci na elektrických zařízeních je nutno dodržovat ustanovení ČSN EN 50110, Obsluha a práce na elektrických zařízeních a související předpisy. Pracovník provádějící samostatně údržbu elektrických zařízení musí mít kvalifikaci dle vyhlášky 50/78 Sb., 6, ověřenou příslušnou zkouškou. Z hlediska požární bezpečnosti je nutné dodržovat ustanovení ČSN , Předpisy pro zacházení s elektrickým zařízením při požárech a zátopách. 8. VNĚJŠÍ VLIVY Druh vnějších vlivů byl určen v souladu s ČSN ed.3 a souvisejících norem. VNĚJŠÍ VLIVY SPOLEČNÉ PRO VŠECHNY PROSTORY: AA5, AC1, AD1, AE1, AF1, AG1, AH1, AK1, AL1, AM1, AN1, AP1, AQ1, AR1, AS1, BA1, BC2, BD1, BE1, CA1, CB1 CHARAKTER PROSTORU (dle ČSN ed.2 zm.1) - NORMÁLNÍ OCHRANA PŘED ÚRAZEM (dle ČSN ed.2 ) - NORMÁLNÍ Odchylky od společné specifikace, vytvářející prostor nebezpečný: 0.01 Sklep AB Technická místnost BC3 (Doplňující pospojování) Venkovní prostory AB8, AE2, AF2, AN2, AQ3, AS2 CHARAKTER PROSTORU (dle ČSN ed.2 zm.1) - NEBEZPEČNÝ OCHRANA PŘED ÚRAZEM (dle ČSN ed.2) - NORMÁLNÍ (DOPLNĚNÁ) Odchylky od společné specifikace ve zvláštních prostorech: 1.03 Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed Koupelna zóny 0-3 dle ČSN ed.2 CHARAKTER PROSTORU (dle ČSN ed.2 zm.1) - NORMÁLNÍ, ZVLÁŠŤ NEB. OCHRANA PŘED ÚRAZEM (dle ČSN ed.2) - DOPLNĚNÁ str. 5
