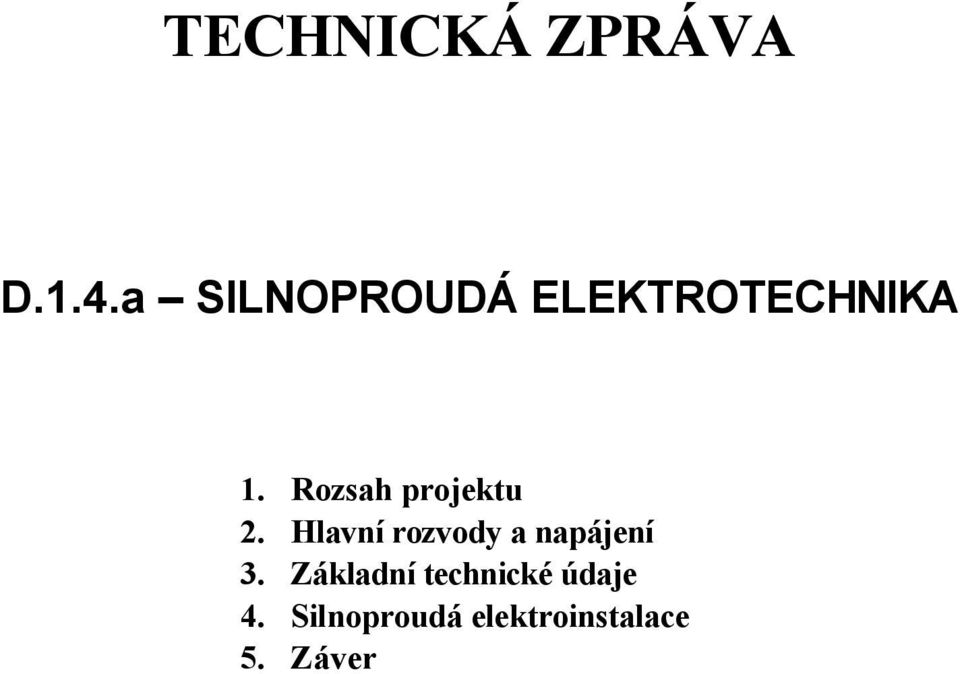

1 TECHNICKÁ ZPRÁVA D.1.4.a SILNOPROUDÁ ELEKTROTECHNIKA 1. Rozsah projektu 2. Hlavní rozvody a napájení 3. Základní technické údaje 4. Silnoproudá elektroinstalace 5. Záver

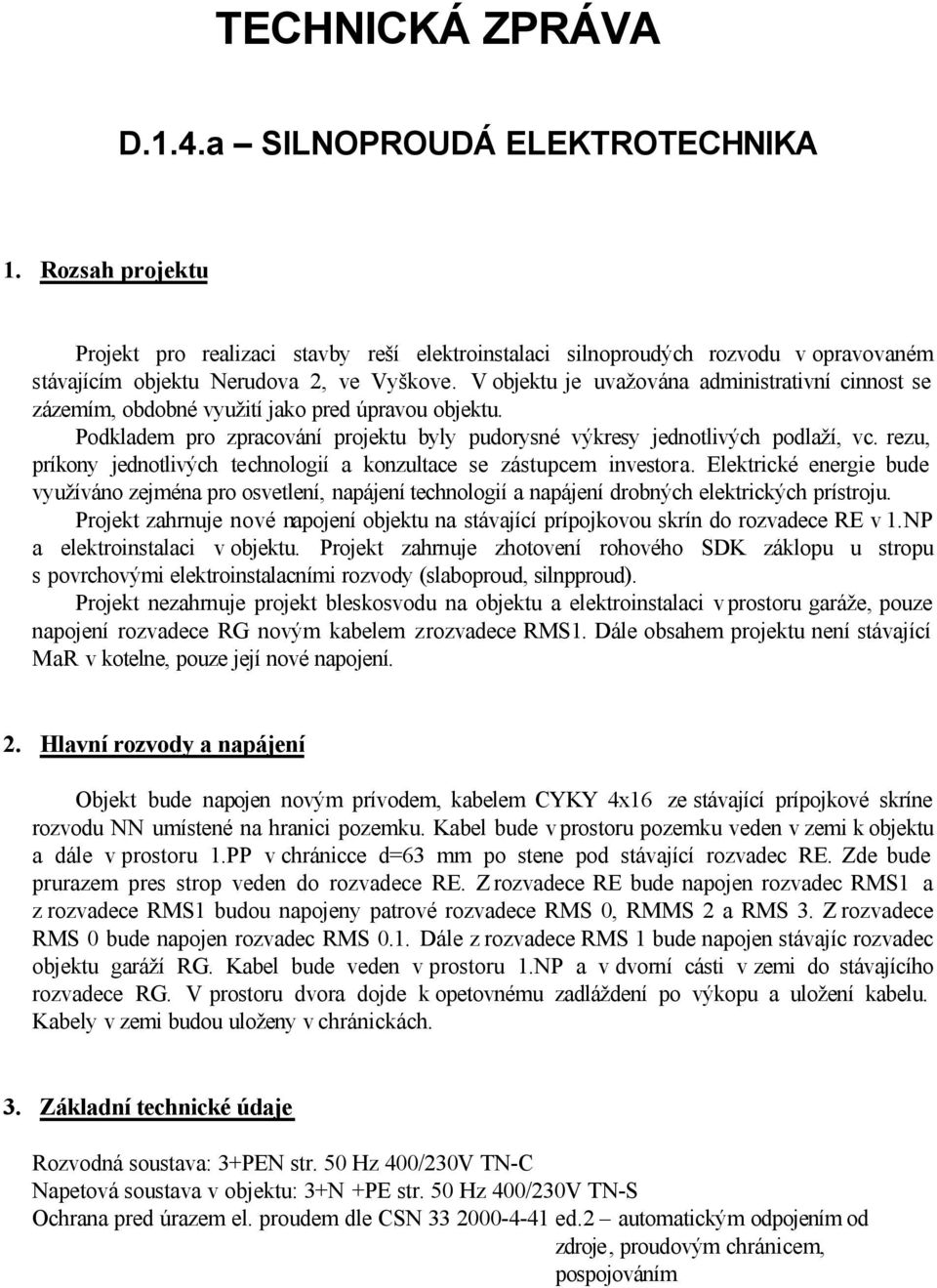

2 TECHNICKÁ ZPRÁVA D.1.4.a SILNOPROUDÁ ELEKTROTECHNIKA 1. Rozsah projektu Projekt pro realizaci stavby reší elektroinstalaci silnoproudých rozvodu v opravovaném stávajícím objektu Nerudova 2, ve Vyškove. V objektu je uvažována administrativní cinnost se zázemím, obdobné využití jako pred úpravou objektu. Podkladem pro zpracování projektu byly pudorysné výkresy jednotlivých podlaží, vc. rezu, príkony jednotlivých technologií a konzultace se zástupcem investora. Elektrické energie bude využíváno zejména pro osvetlení, napájení technologií a napájení drobných elektrických prístroju. Projekt zahrnuje nové napojení objektu na stávající prípojkovou skrín do rozvadece RE v 1.NP a elektroinstalaci v objektu. Projekt zahrnuje zhotovení rohového SDK záklopu u stropu s povrchovými elektroinstalacními rozvody (slaboproud, silnpproud). Projekt nezahrnuje projekt bleskosvodu na objektu a elektroinstalaci v prostoru garáže, pouze napojení rozvadece RG novým kabelem z rozvadece RMS1. Dále obsahem projektu není stávající MaR v kotelne, pouze její nové napojení. 2. Hlavní rozvody a napájení Objekt bude napojen novým prívodem, kabelem CYKY 4x16 ze stávající prípojkové skríne rozvodu NN umístené na hranici pozemku. Kabel bude v prostoru pozemku veden v zemi k objektu a dále v prostoru 1.PP v chránicce d=63 mm po stene pod stávající rozvadec RE. Zde bude prurazem pres strop veden do rozvadece RE. Z rozvadece RE bude napojen rozvadec RMS1 a z rozvadece RMS1 budou napojeny patrové rozvadece RMS 0, RMMS 2 a RMS 3. Z rozvadece RMS 0 bude napojen rozvadec RMS 0.1. Dále z rozvadece RMS 1 bude napojen stávajíc rozvadec objektu garáží RG. Kabel bude veden v prostoru 1.NP a v dvorní cásti v zemi do stávajícího rozvadece RG. V prostoru dvora dojde k opetovnému zadláždení po výkopu a uložení kabelu. Kabely v zemi budou uloženy v chránickách. 3. Základní technické údaje Rozvodná soustava: 3+PEN str. 50 Hz 400/230V TN-C Napetová soustava v objektu: 3+N +PE str. 50 Hz 400/230V TN-S Ochrana pred úrazem el. proudem dle CSN ed.2 automatickým odpojením od zdroje, proudovým chránicem, pospojováním

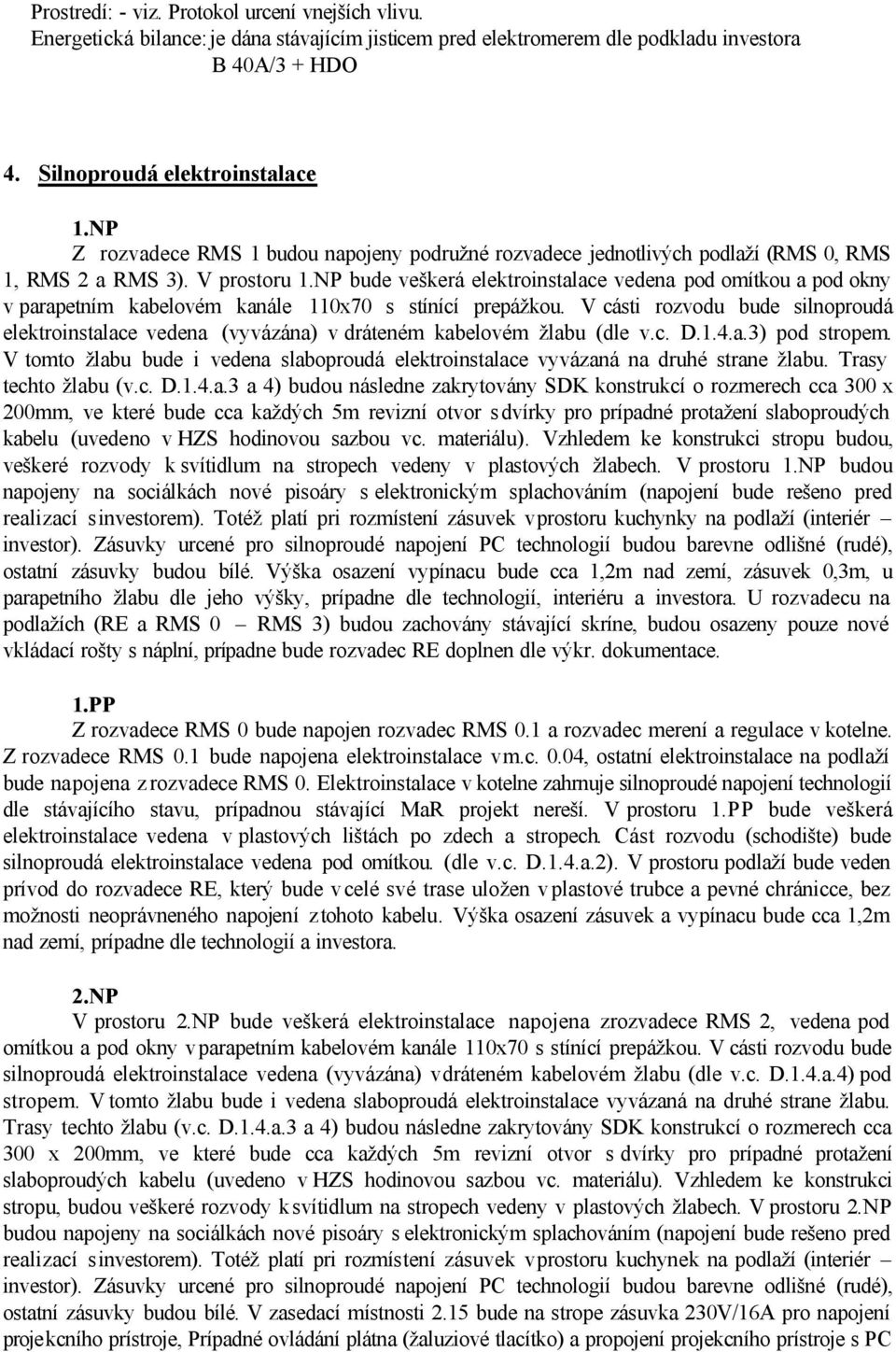

3 Prostredí: - viz. Protokol urcení vnejších vlivu. Energetická bilance: je dána stávajícím jisticem pred elektromerem dle podkladu investora B 40A/3 + HDO 4. Silnoproudá elektroinstalace 1.NP Z rozvadece RMS 1 budou napojeny podružné rozvadece jednotlivých podlaží (RMS 0, RMS 1, RMS 2 a RMS 3). V prostoru 1.NP bude veškerá elektroinstalace vedena pod omítkou a pod okny v parapetním kabelovém kanále 110x70 s stínící prepážkou. V cásti rozvodu bude silnoproudá elektroinstalace vedena (vyvázána) v dráteném kabelovém žlabu (dle v.c. D.1.4.a.3) pod stropem. V tomto žlabu bude i vedena slaboproudá elektroinstalace vyvázaná na druhé strane žlabu. Trasy techto žlabu (v.c. D.1.4.a.3 a 4) budou následne zakrytovány SDK konstrukcí o rozmerech cca 300 x 200mm, ve které bude cca každých 5m revizní otvor s dvírky pro prípadné protažení slaboproudých kabelu (uvedeno v HZS hodinovou sazbou vc. materiálu). Vzhledem ke konstrukci stropu budou, veškeré rozvody k svítidlum na stropech vedeny v plastových žlabech. V prostoru 1.NP budou napojeny na sociálkách nové pisoáry s elektronickým splachováním (napojení bude rešeno pred realizací s investorem). Totéž platí pri rozmístení zásuvek v prostoru kuchynky na podlaží (interiér investor). Zásuvky urcené pro silnoproudé napojení PC technologií budou barevne odlišné (rudé), ostatní zásuvky budou bílé. Výška osazení vypínacu bude cca 1,2m nad zemí, zásuvek 0,3m, u parapetního žlabu dle jeho výšky, prípadne dle technologií, interiéru a investora. U rozvadecu na podlažích (RE a RMS 0 RMS 3) budou zachovány stávající skríne, budou osazeny pouze nové vkládací rošty s náplní, prípadne bude rozvadec RE doplnen dle výkr. dokumentace. 1.PP Z rozvadece RMS 0 bude napojen rozvadec RMS 0.1 a rozvadec merení a regulace v kotelne. Z rozvadece RMS 0.1 bude napojena elektroinstalace v m.c. 0.04, ostatní elektroinstalace na podlaží bude napojena z rozvadece RMS 0. Elektroinstalace v kotelne zahrnuje silnoproudé napojení technologií dle stávajícího stavu, prípadnou stávající MaR projekt nereší. V prostoru 1.PP bude veškerá elektroinstalace vedena v plastových lištách po zdech a stropech. Cást rozvodu (schodište) bude silnoproudá elektroinstalace vedena pod omítkou. (dle v.c. D.1.4.a.2). V prostoru podlaží bude veden prívod do rozvadece RE, který bude v celé své trase uložen v plastové trubce a pevné chránicce, bez možnosti neoprávneného napojení z tohoto kabelu. Výška osazení zásuvek a vypínacu bude cca 1,2m nad zemí, prípadne dle technologií a investora. 2.NP V prostoru 2.NP bude veškerá elektroinstalace napojena zrozvadece RMS 2, vedena pod omítkou a pod okny v parapetním kabelovém kanále 110x70 s stínící prepážkou. V cásti rozvodu bude silnoproudá elektroinstalace vedena (vyvázána) v dráteném kabelovém žlabu (dle v.c. D.1.4.a.4) pod stropem. V tomto žlabu bude i vedena slaboproudá elektroinstalace vyvázaná na druhé strane žlabu. Trasy techto žlabu (v.c. D.1.4.a.3 a 4) budou následne zakrytovány SDK konstrukcí o rozmerech cca 300 x 200mm, ve které bude cca každých 5m revizní otvor s dvírky pro prípadné protažení slaboproudých kabelu (uvedeno v HZS hodinovou sazbou vc. materiálu). Vzhledem ke konstrukci stropu, budou veškeré rozvody k svítidlum na stropech vedeny v plastových žlabech. V prostoru 2.NP budou napojeny na sociálkách nové pisoáry s elektronickým splachováním (napojení bude rešeno pred realizací s investorem). Totéž platí pri rozmístení zásuvek v prostoru kuchynek na podlaží (interiér investor). Zásuvky urcené pro silnoproudé napojení PC technologií budou barevne odlišné (rudé), ostatní zásuvky budou bílé. V zasedací místnosti 2.15 bude na strope zásuvka 230V/16A pro napojení projekcního prístroje, Prípadné ovládání plátna (žaluziové tlacítko) a propojení projekcního prístroje s PC

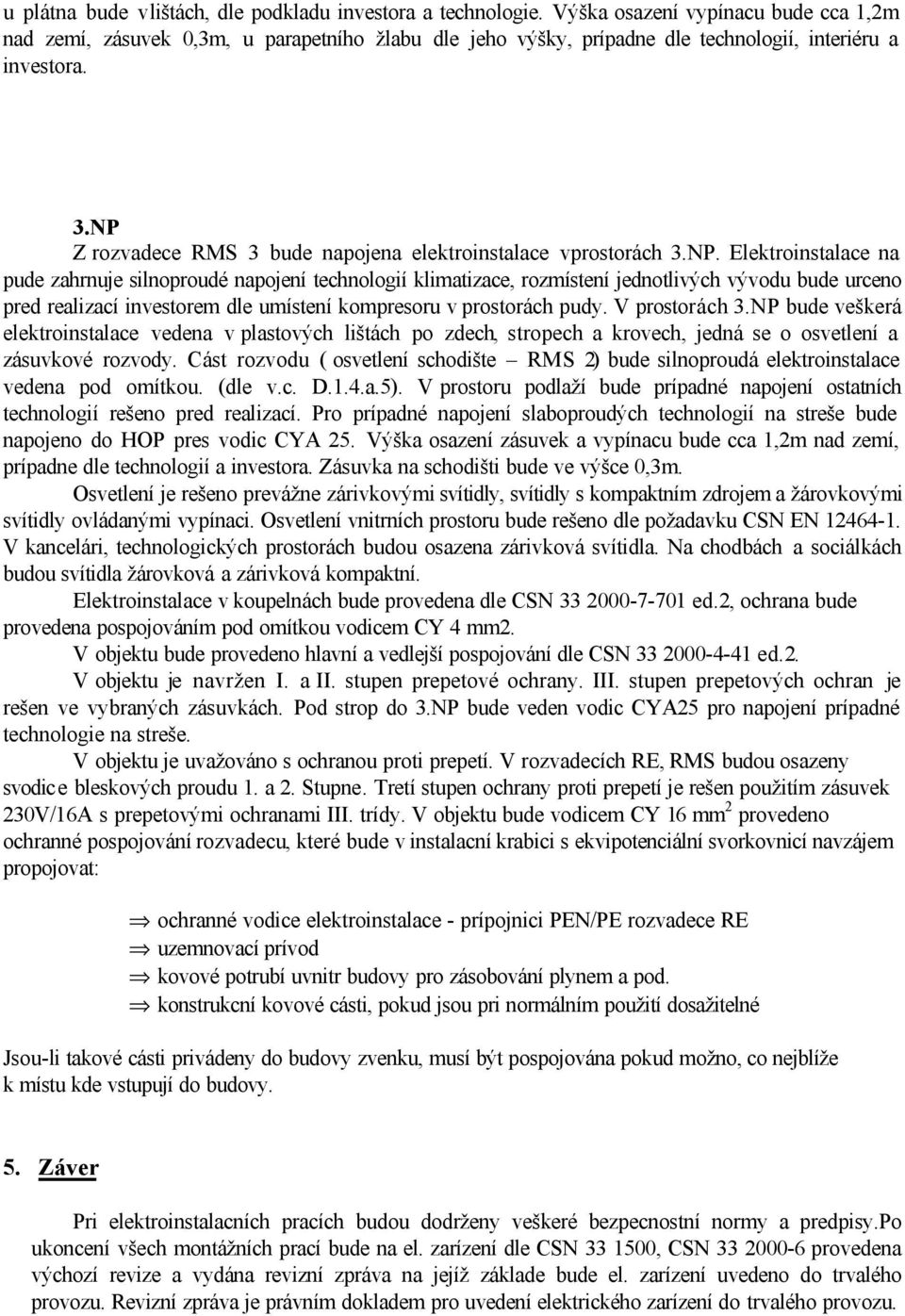

4 u plátna bude v lištách, dle podkladu investora a technologie. Výška osazení vypínacu bude cca 1,2m nad zemí, zásuvek 0,3m, u parapetního žlabu dle jeho výšky, prípadne dle technologií, interiéru a investora. 3.NP Z rozvadece RMS 3 bude napojena elektroinstalace vprostorách 3.NP. Elektroinstalace na pude zahrnuje silnoproudé napojení technologií klimatizace, rozmístení jednotlivých vývodu bude urceno pred realizací investorem dle umístení kompresoru v prostorách pudy. V prostorách 3.NP bude veškerá elektroinstalace vedena v plastových lištách po zdech, stropech a krovech, jedná se o osvetlení a zásuvkové rozvody. Cást rozvodu ( osvetlení schodište RMS 2) bude silnoproudá elektroinstalace vedena pod omítkou. (dle v.c. D.1.4.a.5). V prostoru podlaží bude prípadné napojení ostatních technologií rešeno pred realizací. Pro prípadné napojení slaboproudých technologií na streše bude napojeno do HOP pres vodic CYA 25. Výška osazení zásuvek a vypínacu bude cca 1,2m nad zemí, prípadne dle technologií a investora. Zásuvka na schodišti bude ve výšce 0,3m. Osvetlení je rešeno prevážne zárivkovými svítidly, svítidly s kompaktním zdrojem a žárovkovými svítidly ovládanými vypínaci. Osvetlení vnitrních prostoru bude rešeno dle požadavku CSN EN V kancelári, technologických prostorách budou osazena zárivková svítidla. Na chodbách a sociálkách budou svítidla žárovková a zárivková kompaktní. Elektroinstalace v koupelnách bude provedena dle CSN ed.2, ochrana bude provedena pospojováním pod omítkou vodicem CY 4 mm2. V objektu bude provedeno hlavní a vedlejší pospojování dle CSN ed.2. V objektu je navržen I. a II. stupen prepetové ochrany. III. stupen prepetových ochran je rešen ve vybraných zásuvkách. Pod strop do 3.NP bude veden vodic CYA25 pro napojení prípadné technologie na streše. V objektu je uvažováno s ochranou proti prepetí. V rozvadecích RE, RMS budou osazeny svodice bleskových proudu 1. a 2. Stupne. Tretí stupen ochrany proti prepetí je rešen použitím zásuvek 230V/16A s prepetovými ochranami III. trídy. V objektu bude vodicem CY 16 mm 2 provedeno ochranné pospojování rozvadecu, které bude v instalacní krabici s ekvipotenciální svorkovnicí navzájem propojovat: ochranné vodice elektroinstalace - prípojnici PEN/PE rozvadece RE uzemnovací prívod kovové potrubí uvnitr budovy pro zásobování plynem a pod. konstrukcní kovové cásti, pokud jsou pri normálním použití dosažitelné Jsou-li takové cásti privádeny do budovy zvenku, musí být pospojována pokud možno, co nejblíže k místu kde vstupují do budovy. 5. Záver Pri elektroinstalacních pracích budou dodrženy veškeré bezpecnostní normy a predpisy.po ukoncení všech montážních prací bude na el. zarízení dle CSN , CSN provedena výchozí revize a vydána revizní zpráva na jejíž základe bude el. zarízení uvedeno do trvalého provozu. Revizní zpráva je právním dokladem pro uvedení elektrického zarízení do trvalého provozu.

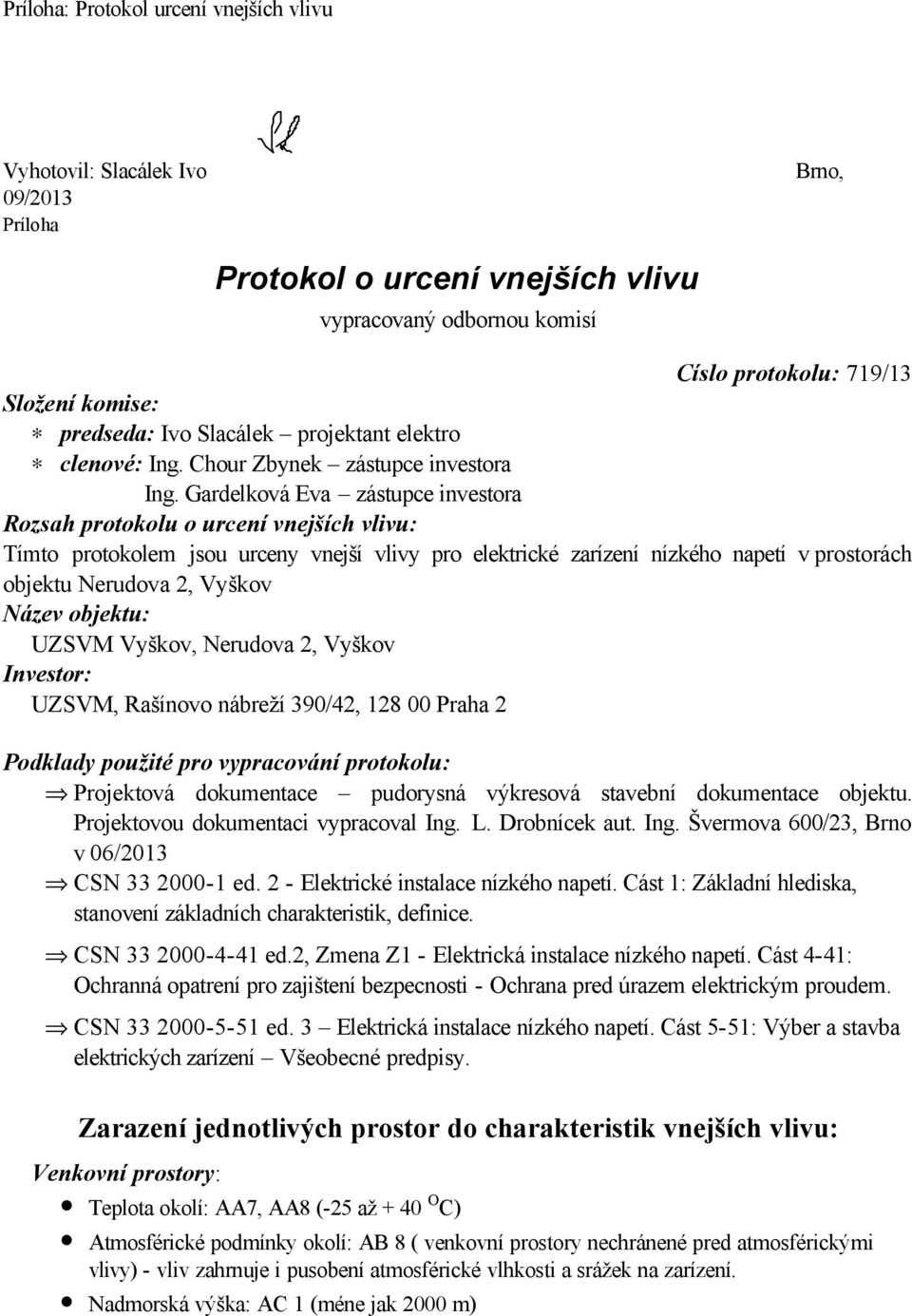

5 Príloha: Protokol urcení vnejších vlivu Vyhotovil: Slacálek Ivo 09/2013 Príloha Brno, Protokol o urcení vnejších vlivu vypracovaný odbornou komisí Císlo protokolu: 719/13 Složení komise: predseda: Ivo Slacálek projektant elektro clenové: Ing. Chour Zbynek zástupce investora Ing. Gardelková Eva zástupce investora Rozsah protokolu o urcení vnejších vlivu: Tímto protokolem jsou urceny vnejší vlivy pro elektrické zarízení nízkého napetí v prostorách objektu Nerudova 2, Vyškov Název objektu: UZSVM Vyškov, Nerudova 2, Vyškov Investor: UZSVM, Rašínovo nábreží 390/42, Praha 2 Podklady použité pro vypracování protokolu: Projektová dokumentace pudorysná výkresová stavební dokumentace objektu. Projektovou dokumentaci vypracoval Ing. L. Drobnícek aut. Ing. Švermova 600/23, Brno v 06/2013 CSN ed. 2 - Elektrické instalace nízkého napetí. Cást 1: Základní hlediska, stanovení základních charakteristik, definice. CSN ed.2, Zmena Z1 - Elektrická instalace nízkého napetí. Cást 4-41: Ochranná opatrení pro zajištení bezpecnosti - Ochrana pred úrazem elektrickým proudem. CSN ed. 3 Elektrická instalace nízkého napetí. Cást 5-51: Výber a stavba elektrických zarízení Všeobecné predpisy. Zarazení jednotlivých prostor do charakteristik vnejších vlivu: Venkovní prostory: Teplota okolí: AA7, AA8 (-25 až + 40 O C) Atmosférické podmínky okolí: AB 8 ( venkovní prostory nechránené pred atmosférickými vlivy) - vliv zahrnuje i pusobení atmosférické vlhkosti a srážek na zarízení. Nadmorská výška: AC 1 (méne jak 2000 m)

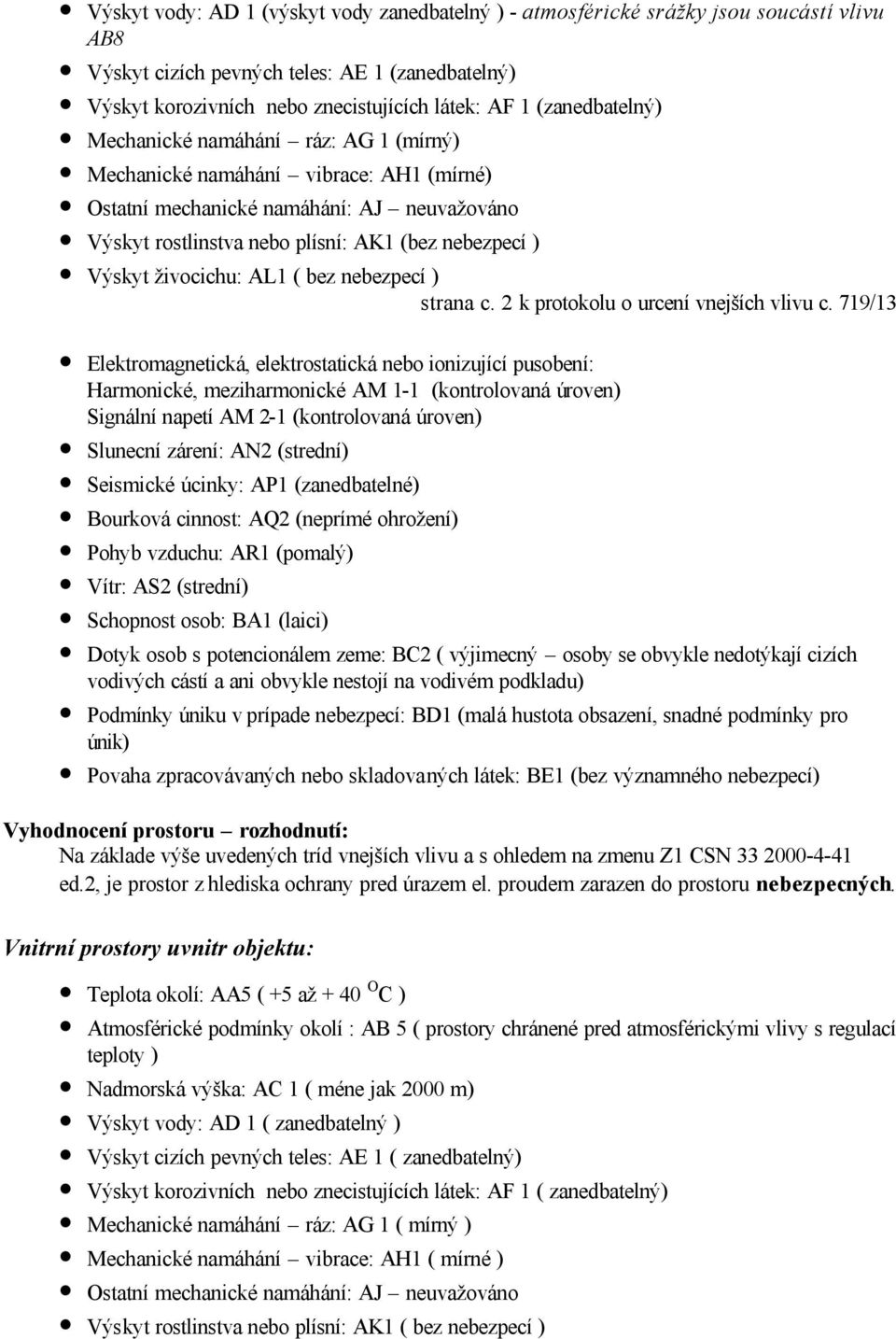

6 Výskyt vody: AD 1 (výskyt vody zanedbatelný ) - atmosférické srážky jsou soucástí vlivu AB8 Výskyt cizích pevných teles: AE 1 (zanedbatelný) Výskyt korozivních nebo znecistujících látek: AF 1 (zanedbatelný) Mechanické namáhání ráz: AG 1 (mírný) Mechanické namáhání vibrace: AH1 (mírné) Ostatní mechanické namáhání: AJ neuvažováno Výskyt rostlinstva nebo plísní: AK1 (bez nebezpecí ) Výskyt živocichu: AL1 ( bez nebezpecí ) strana c. 2 k protokolu o urcení vnejších vlivu c. 719/13 Elektromagnetická, elektrostatická nebo ionizující pusobení: Harmonické, meziharmonické AM 1-1 (kontrolovaná úroven) Signální napetí AM 2-1 (kontrolovaná úroven) Slunecní zárení: AN2 (strední) Seismické úcinky: AP1 (zanedbatelné) Bourková cinnost: AQ2 (neprímé ohrožení) Pohyb vzduchu: AR1 (pomalý) Vítr: AS2 (strední) Schopnost osob: BA1 (laici) Dotyk osob s potencionálem zeme: BC2 ( výjimecný osoby se obvykle nedotýkají cizích vodivých cástí a ani obvykle nestojí na vodivém podkladu) Podmínky úniku v prípade nebezpecí: BD1 (malá hustota obsazení, snadné podmínky pro únik) Povaha zpracovávaných nebo skladovaných látek: BE1 (bez významného nebezpecí) Vyhodnocení prostoru rozhodnutí: Na základe výše uvedených tríd vnejších vlivu a s ohledem na zmenu Z1 CSN ed.2, je prostor z hlediska ochrany pred úrazem el. proudem zarazen do prostoru nebezpecných. Vnitrní prostory uvnitr objektu: Teplota okolí: AA5 ( +5 až + 40 O C ) Atmosférické podmínky okolí : AB 5 ( prostory chránené pred atmosférickými vlivy s regulací teploty ) Nadmorská výška: AC 1 ( méne jak 2000 m) Výskyt vody: AD 1 ( zanedbatelný ) Výskyt cizích pevných teles: AE 1 ( zanedbatelný) Výskyt korozivních nebo znecistujících látek: AF 1 ( zanedbatelný) Mechanické namáhání ráz: AG 1 ( mírný ) Mechanické namáhání vibrace: AH1 ( mírné ) Ostatní mechanické namáhání: AJ neuvažováno Výskyt rostlinstva nebo plísní: AK1 ( bez nebezpecí )

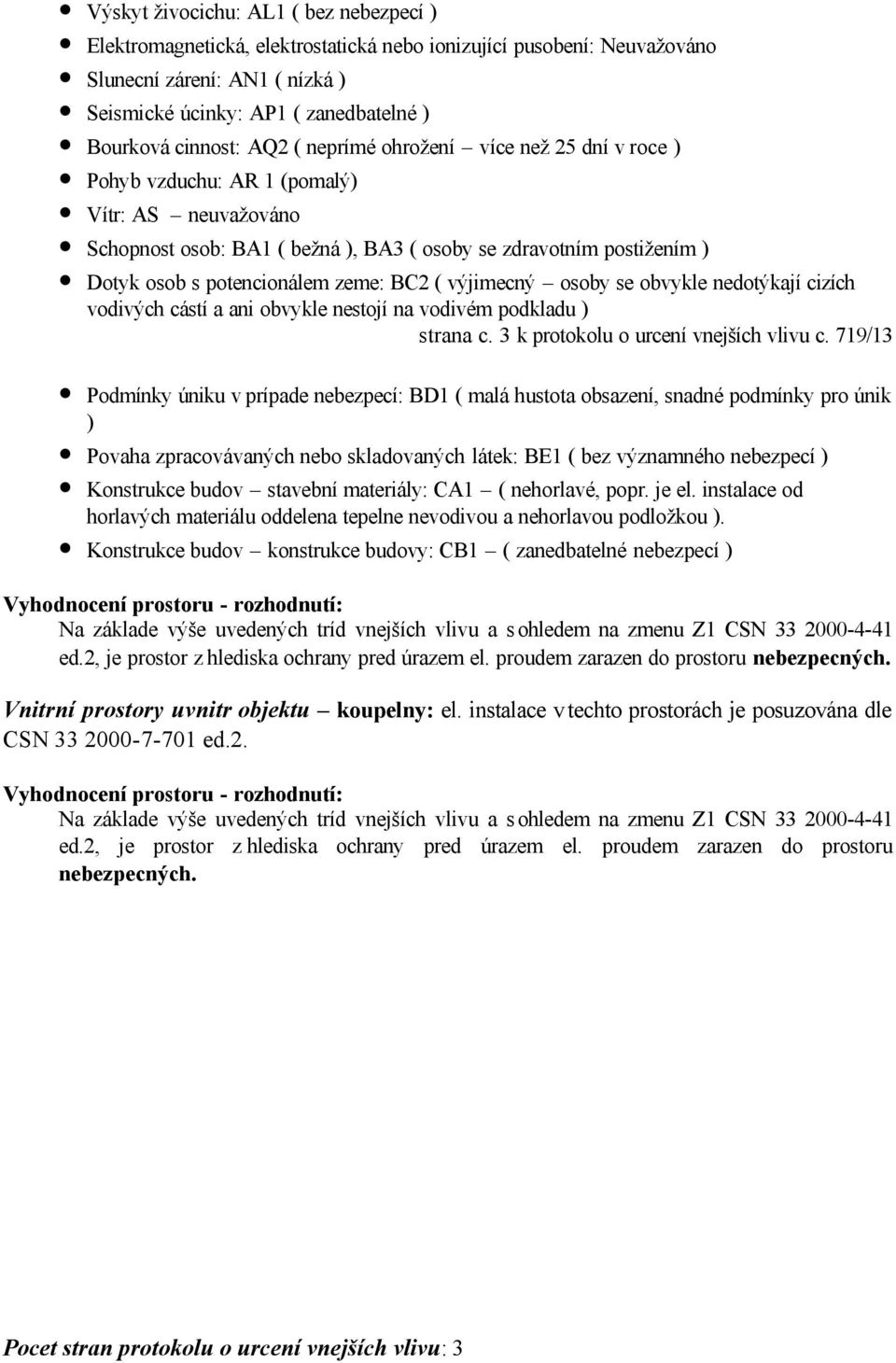

7 Výskyt živocichu: AL1 ( bez nebezpecí ) Elektromagnetická, elektrostatická nebo ionizující pusobení: Neuvažováno Slunecní zárení: AN1 ( nízká ) Seismické úcinky: AP1 ( zanedbatelné ) Bourková cinnost: AQ2 ( neprímé ohrožení více než 25 dní v roce ) Pohyb vzduchu: AR 1 (pomalý) Vítr: AS neuvažováno Schopnost osob: BA1 ( bežná ), BA3 ( osoby se zdravotním postižením ) Dotyk osob s potencionálem zeme: BC2 ( výjimecný osoby se obvykle nedotýkají cizích vodivých cástí a ani obvykle nestojí na vodivém podkladu ) strana c. 3 k protokolu o urcení vnejších vlivu c. 719/13 Podmínky úniku v prípade nebezpecí: BD1 ( malá hustota obsazení, snadné podmínky pro únik ) Povaha zpracovávaných nebo skladovaných látek: BE1 ( bez významného nebezpecí ) Konstrukce budov stavební materiály: CA1 ( nehorlavé, popr. je el. instalace od horlavých materiálu oddelena tepelne nevodivou a nehorlavou podložkou ). Konstrukce budov konstrukce budovy: CB1 ( zanedbatelné nebezpecí ) Vyhodnocení prostoru - rozhodnutí: Na základe výše uvedených tríd vnejších vlivu a s ohledem na zmenu Z1 CSN ed.2, je prostor z hlediska ochrany pred úrazem el. proudem zarazen do prostoru nebezpecných. Vnitrní prostory uvnitr objektu koupelny: el. instalace v techto prostorách je posuzována dle CSN ed.2. Vyhodnocení prostoru - rozhodnutí: Na základe výše uvedených tríd vnejších vlivu a s ohledem na zmenu Z1 CSN ed.2, je prostor z hlediska ochrany pred úrazem el. proudem zarazen do prostoru nebezpecných. Pocet stran protokolu o urcení vnejších vlivu: 3

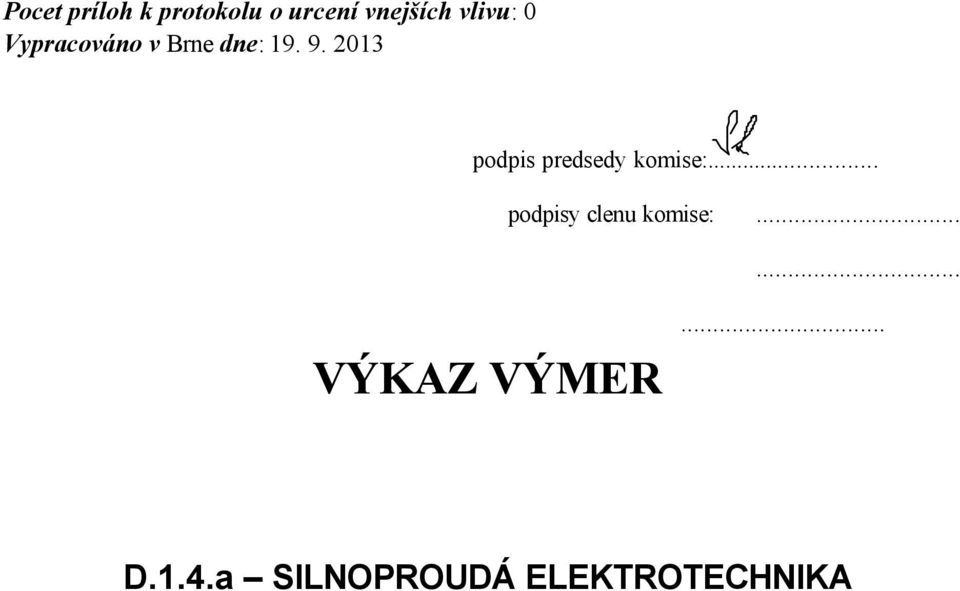

8 Pocet príloh k protokolu o urcení vnejších vlivu: 0 Vypracováno v Brne dne: podpis predsedy komise:... podpisy clenu komise: VÝKAZ VÝMER... D.1.4.a SILNOPROUDÁ ELEKTROTECHNIKA

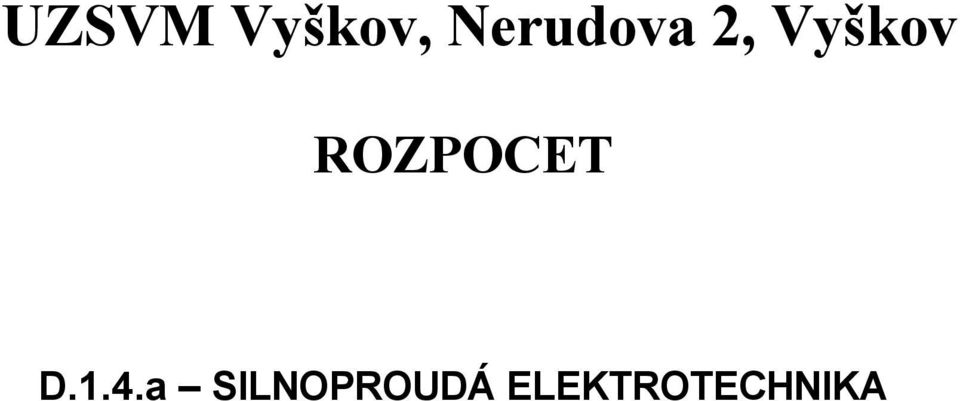

9 UZSVM Vyškov, Nerudova 2, Vyškov ROZPOCET D.1.4.a SILNOPROUDÁ ELEKTROTECHNIKA
