Série EM588, Série EM589 Digitální teploměr

Transkript

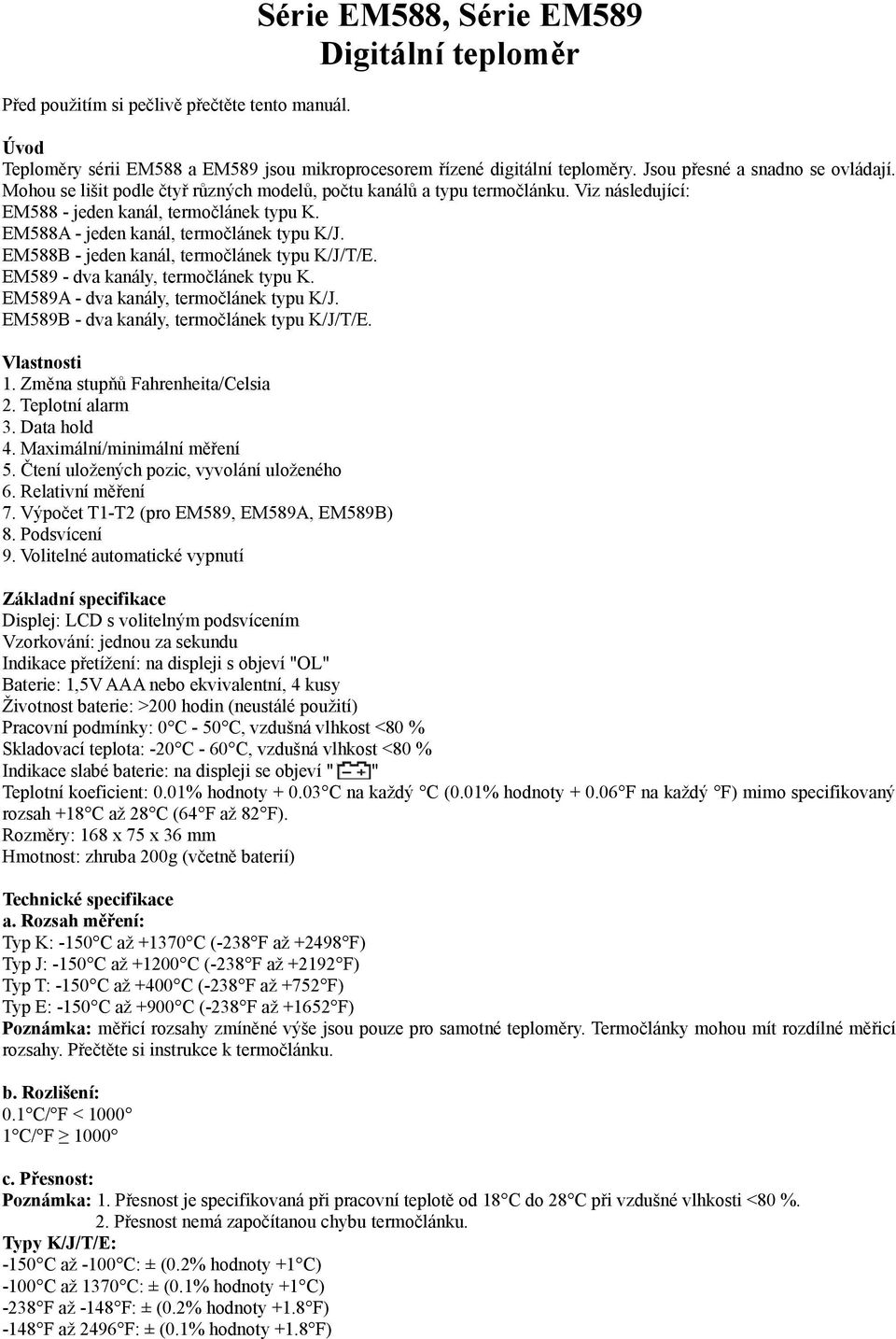

1 Před použitím si pečlivě přečtěte tento manuál. Série EM588, Série EM589 Digitální teploměr Úvod Teploměry sérii EM588 a EM589 jsou mikroprocesorem řízené digitální teploměry. Jsou přesné a snadno se ovládají. Mohou se lišit podle čtyř různých modelů, počtu kanálů a typu termočlánku. Viz následující: EM588 - jeden kanál, termočlánek typu K. EM588A - jeden kanál, termočlánek typu K/J. EM588B - jeden kanál, termočlánek typu K/J/T/E. EM589 - dva kanály, termočlánek typu K. EM589A - dva kanály, termočlánek typu K/J. EM589B - dva kanály, termočlánek typu K/J/T/E. Vlastnosti 1. Změna stupňů Fahrenheita/Celsia 2. Teplotní alarm 3. Data hold 4. Maximální/minimální měření 5. Čtení uložených pozic, vyvolání uloženého 6. Relativní měření 7. Výpočet T1-T2 (pro EM589, EM589A, EM589B) 8. Podsvícení 9. Volitelné automatické vypnutí Základní specifikace Displej: LCD s volitelným podsvícením Vzorkování: jednou za sekundu Indikace přetížení: na displeji s objeví "OL" Baterie: 1,5V AAA nebo ekvivalentní, 4 kusy Životnost baterie: >200 hodin (neustálé použití) Pracovní podmínky: 0 C - 50 C, vzdušná vlhkost <80 % Skladovací teplota: -20 C - 60 C, vzdušná vlhkost <80 % Indikace slabé baterie: na displeji se objeví " " Teplotní koeficient: 0.01% hodnoty C na každý C (0.01% hodnoty F na každý F) mimo specifikovaný rozsah +18 C až 28 C (64 F až 82 F). Rozměry: 168 x 75 x 36 mm Hmotnost: zhruba 200g (včetně baterií) Technické specifikace a. Rozsah měření: Typ K: -150 C až C (-238 F až F) Typ J: -150 C až C (-238 F až F) Typ T: -150 C až +400 C (-238 F až +752 F) Typ E: -150 C až +900 C (-238 F až F) Poznámka: měřicí rozsahy zmíněné výše jsou pouze pro samotné teploměry. Termočlánky mohou mít rozdílné měřicí rozsahy. Přečtěte si instrukce k termočlánku. b. Rozlišení: 0.1 C/ F < C/ F 1000 c. Přesnost: Poznámka: 1. Přesnost je specifikovaná při pracovní teplotě od 18 C do 28 C při vzdušné vlhkosti <80 %. 2. Přesnost nemá započítanou chybu termočlánku. Typy K/J/T/E: -150 C až -100 C: ± (0.2% hodnoty +1 C) -100 C až 1370 C: ± (0.1% hodnoty +1 C) -238 F až -148 F: ± (0.2% hodnoty +1.8 F) -148 F až 2496 F: ± (0.1% hodnoty +1.8 F)

2 Popis displeje Poznámka: Popis odpovídá sérii EM589. Displej série EM588 je podobný, ale neobsahuje žádné symboly spojené s funkcí dvou kanálů. Význam symbolů: 1. H - funkce Data Hold je funkční. 2. Symbol - je zvolen mód automatického vypnutí. 3. MAX - teploměr je v módu MAX. Pro každý kanál je hodnota na LCD maximální hodnotou všech hodnot získaných od chvíle, kdy je mód aktivován. 4. MIN - teploměr je v módu MIN. Pro každý kanál je hodnota na LCD minimální hodnotou všech hodnot získaných od chvíle, kdy je mód aktivován. 5. Typ: K J T E - Indikuje vybraný typ termočlánku. Termočlánek (termočlánky), který doopravdy používáte, musí být stejného typu, jaký vyberete. 6. REL - aktivní mód relativního měření. 7. MEM - teploměr je v módu paměti. Zobrazená hodnota je uloženou hodnotou, umístění této paměti je zobrazeno v tomto okamžiku pod hodnotou Baterie jsou slabé a měly by být vyměněny mínus, negativní hodnota. 10. T1 - kanál T2 - kanál T1-T2 - rozdíl naměřených teplot mezi kanálem 1 a kanálem LIMIT HI SET - teploměr je v módu nastavení horního teplotního limitu. 14. LIMIT LO SET - teploměr je v módu nastavení spodního teplotního limitu. 15. LIMIT - teploměr je v módu alarmu teplotního poplachu. 16. F, C - jednotky teploty. 17. SHIFT - poté, co stisknete tlačítko " ", objeví se na displeji symbol "SHIFT". Pak můžete stisknout další tlačítka pro některé funkce. Abyste se symbolu "SHIFT" zbavili, stiskněte jednou (nebo dvakrát) tlačítko " ". Operační instrukce Popis přístroje 1. Socket(y) termočlánku 2. Displej 3. Tlačítko Socket termočlánku 1. Socket termočlánku kanálu 1 (T1). 2. Socket termočlánku kanálu 2 (T2). Poznámka: jack "+" je pro zástrčku termočlánku "+", jack "-" je pro zástrčku termočlánku "-". Použití teploměru 1. Zapojte termočlánek (termočlánky) do socketu (socketů) pro termočlánek. 2. Stiskněte tlačítko " " pro zapnutí teploměru. Pokud není zapojen žádný termočlánek do vybraného socketu, na displeji se objeví pro tento kanál "-OL". 3. Vyberte požadované nastavení termočlánku (viz část o změně typu termočlánku). 4. Přidržte nebo připevněte termočlánek (termočlánky) na místě (místech), které chcete změřit. Zapnutí/vypnutí teploměru Stiskněte tlačítko " ", displej vypadá jako v předchozím stavu. Mód Data-Hold 1. Ujistěte se, že na displeji není zobrazený symbol "SHIFT" (pro vypnutí stiskněte tlačítko " "). 2. Stiskněte tlačítko "H" pro zmrazení aktuálních hodnot. Na LCD se objeví indikátor "H". Abyste zrušili mód Data- Hold, stiskněte znovu tlačítko "H". Symbol "H" zmizí.

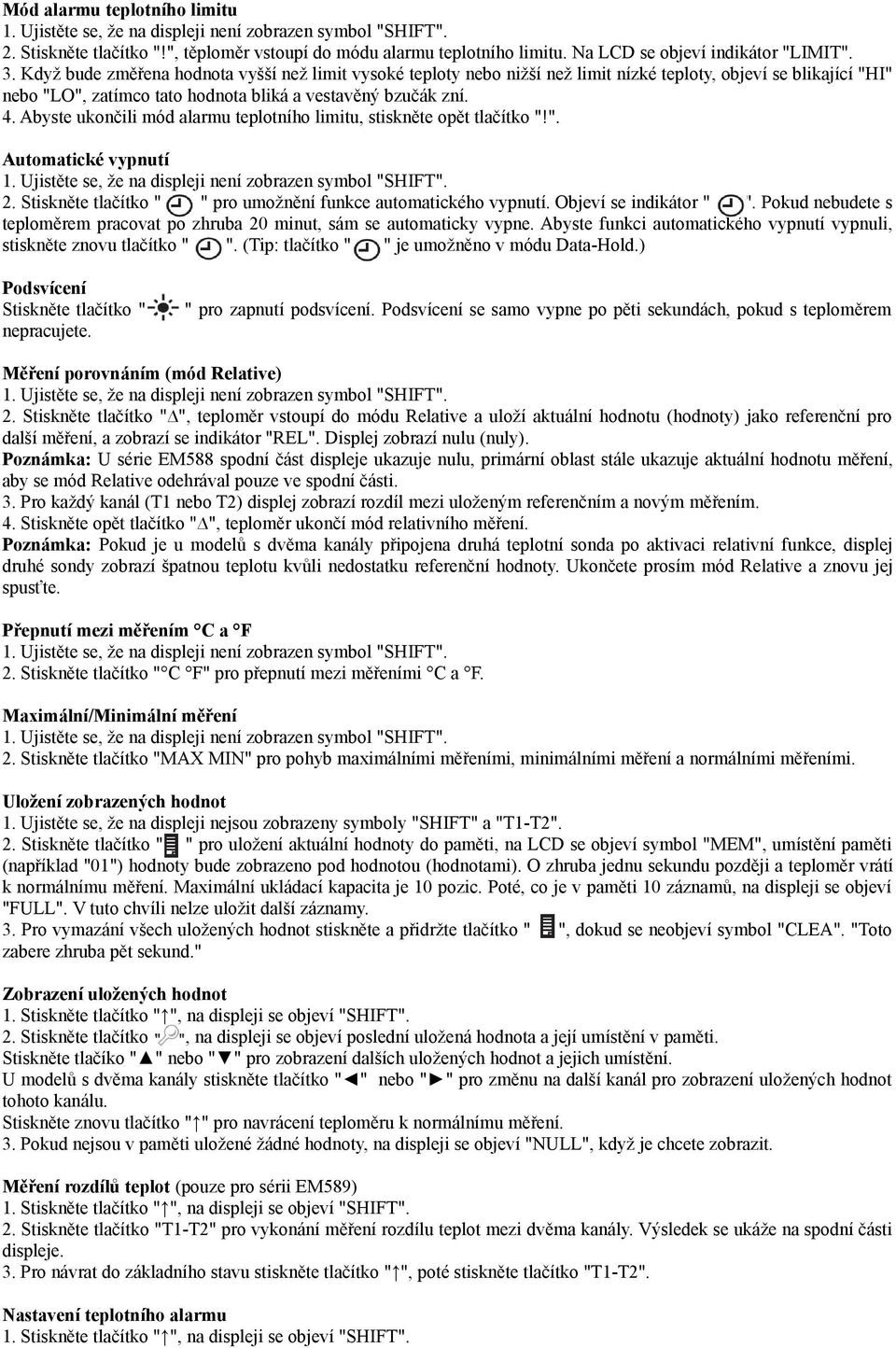

3 Mód alarmu teplotního limitu 2. Stiskněte tlačítko "!", těploměr vstoupí do módu alarmu teplotního limitu. Na LCD se objeví indikátor "LIMIT". 3. Když bude změřena hodnota vyšší než limit vysoké teploty nebo nižší než limit nízké teploty, objeví se blikající "HI" nebo "LO", zatímco tato hodnota bliká a vestavěný bzučák zní. 4. Abyste ukončili mód alarmu teplotního limitu, stiskněte opět tlačítko "!". Automatické vypnutí 2. Stiskněte tlačítko " " pro umožnění funkce automatického vypnutí. Objeví se indikátor " ". Pokud nebudete s teploměrem pracovat po zhruba 20 minut, sám se automaticky vypne. Abyste funkci automatického vypnutí vypnuli, stiskněte znovu tlačítko " ". (Tip: tlačítko " " je umožněno v módu Data-Hold.) Podsvícení Stiskněte tlačítko " nepracujete. " pro zapnutí podsvícení. Podsvícení se samo vypne po pěti sekundách, pokud s teploměrem Měření porovnáním (mód Relative) 2. Stiskněte tlačítko " ", teploměr vstoupí do módu Relative a uloží aktuální hodnotu (hodnoty) jako referenční pro další měření, a zobrazí se indikátor "REL". Displej zobrazí nulu (nuly). Poznámka: U série EM588 spodní část displeje ukazuje nulu, primární oblast stále ukazuje aktuální hodnotu měření, aby se mód Relative odehrával pouze ve spodní části. 3. Pro každý kanál (T1 nebo T2) displej zobrazí rozdíl mezi uloženým referenčním a novým měřením. 4. Stiskněte opět tlačítko " ", teploměr ukončí mód relativního měření. Poznámka: Pokud je u modelů s dvěma kanály připojena druhá teplotní sonda po aktivaci relativní funkce, displej druhé sondy zobrazí špatnou teplotu kvůli nedostatku referenční hodnoty. Ukončete prosím mód Relative a znovu jej spusťte. Přepnutí mezi měřením C a F 2. Stiskněte tlačítko " C F" pro přepnutí mezi měřeními C a F. Maximální/Minimální měření 2. Stiskněte tlačítko "MAX MIN" pro pohyb maximálními měřeními, minimálními měření a normálními měřeními. Uložení zobrazených hodnot 1. Ujistěte se, že na displeji nejsou zobrazeny symboly "SHIFT" a "T1-T2". 2. Stiskněte tlačítko " " pro uložení aktuální hodnoty do paměti, na LCD se objeví symbol "MEM", umístění paměti (například "01") hodnoty bude zobrazeno pod hodnotou (hodnotami). O zhruba jednu sekundu později a teploměr vrátí k normálnímu měření. Maximální ukládací kapacita je 10 pozic. Poté, co je v paměti 10 záznamů, na displeji se objeví "FULL". V tuto chvíli nelze uložit další záznamy. 3. Pro vymazání všech uložených hodnot stiskněte a přidržte tlačítko " ", dokud se neobjeví symbol "CLEA". "Toto zabere zhruba pět sekund." Zobrazení uložených hodnot 1. Stiskněte tlačítko " ", na displeji se objeví "SHIFT". 2. Stiskněte tlačítko, na displeji se objeví poslední uložená hodnota a její umístění v paměti. Stiskněte tlačíko " " nebo " " pro zobrazení dalších uložených hodnot a jejich umístění. U modelů s dvěma kanály stiskněte tlačítko " " nebo " " pro změnu na další kanál pro zobrazení uložených hodnot tohoto kanálu. Stiskněte znovu tlačítko " " pro navrácení teploměru k normálnímu měření. 3. Pokud nejsou v paměti uložené žádné hodnoty, na displeji se objeví "NULL", když je chcete zobrazit. Měření rozdílů teplot (pouze pro sérii EM589) 1. Stiskněte tlačítko " ", na displeji se objeví "SHIFT". 2. Stiskněte tlačítko "T1-T2" pro vykonání měření rozdílu teplot mezi dvěma kanály. Výsledek se ukáže na spodní části displeje. 3. Pro návrat do základního stavu stiskněte tlačítko " ", poté stiskněte tlačítko "T1-T2". Nastavení teplotního alarmu 1. Stiskněte tlačítko " ", na displeji se objeví "SHIFT".

4 2. Stiskněte tlačítko "Hi/Lo", teploměr vstoupí do módu nastavení teplotního alarmu. Displej zobrazí symbol "LIMIT HI SET" a aktuální limit vysoké teploty. 3. Stiskněte tlačítko " " nebo " " pro výběr požadovaného místa změny. Vybrané číslo bliká. Stiskněte tlačítko " " nebo " " pro zvýšení nebo snížení limitu teploty. 4. Poté, co dokončíte nastavení limitu vysoké teploty, stiskněte tlačítko " ", na displeji se objeví symbol "LIMIT LO SET" a aktuální limit nízké teploty. Poté použijte stejnou metodu jako v kroku 3 pro nastavení limitu nízké teploty. Rozsah nastavení limitu teploty závisí na vámi zvoleném termočlánku, viz následující: Typ K: -150 C až C (-238 F až F) Typ J: -150 C až C (-238 F až F) Typ T: -150 C až +400 C (-238 F až +752 F) Typ E: -150 C až +900 C (-238 F až F) Rozlišení: 0.1 C/ F < 1000, 1 C/ F Po dokončení nastavení teplotního alarmu stiskněte tlačítko " ". Teploměr se vrátí k normálnímu měření. Pokud je limit nízké teploty vyšší než limit vysoké teploty, systém nemůže ukončit mód nastavení. Obnoví obě nastavení teploty na základní hodnoty. Změna typu termočlánku (pouze EM588A, EM588B, EM589A, EM589B) 1. Stiskněte tlačítko " ", na displeji se objeví "SHIFT". 2. Stiskněte tlačítko "TYPE". Aktuálně vybraný termočlánek bliká. Stiskněte tlačítko " " nebo " ", dokud termočlánek, který chcete, nebliká na displeji. Poté stiskněte tlačítko " " znovu a teploměr se vrátí k normálnímu měření. Poznámka: 1. Termočlánek, který používáte, musí odpovídat nastavení termočlánku. U modelů s dvěma kanály musíte použít dva termočlánky stejného typu. 2. Pokud nastavený limit vysoké/nízké teploty přesahuje teplotní rozsah měření nového typu termočlánku, nastavení teplotního alarmu bude obnoveno na základní hodnoty. Například, pokud bylo nastaveno 1370 C jako limit vysoké teploty pod typem K, bude automaticky změněna na základní hodnotu, pokud je termočlánek změněn na typ J. Varování 1. Před použitím teploměru si prohlédněte kryt. Pokud je poškozený, nepoužívejte teploměr. 2. Nepoužívejte teploměr, pokud pracuje nesprávně. Ochrana může být narušena. Pokud máte pochyby, nechte provést na teploměru servis. 3. Nepoužívejte teploměr pro měření jakýchkoliv živých objektů. 4. Nepoužívejte teploměr pro měření teplot mimo specifikovaný rozsah teplot. 5. Nepracujte s teploměrem v blízkosti výbušného plynu, par nebo prachu. 6. Nepoužívejte teploměr jako lékařský přístroj. Výměna baterií Když se na displeji objeví symbol " ", indikuje tak, že jsou baterie slabé a měly by být vyměněny. Pro výměnu baterií odšroubujte šroub na krytu baterií, kryt sundejde, vyměňte čtyři vybité baterie za nové stejného typu (1,5, AAA nebo ekvivalentní). Vraťte zpět kryt baterií a zašroubujte jej. Příslušenství Manuál: 1 kus Termočlánek typu K: 1 kus Baterie: 1,5V, AAA, čtyři kusy Poznámka: Měřicí rozsah termočlánku přiloženého k výrobku je -50 C až 300 C. Poznámky 1. Obsah tohoto manuálu může být bez předchozího upozornění měněn. 2. Výrobce nepřebírá zodpovědnost za jakékoliv ztráty. 3. Obsah tohoto manuálu nelze použít jako důvod pro použití přístroje pro speciální aplikace. Recyklace Vážený zákazníku, mějte na pamětí, že pokud se chystáte tohoto výrobku zbavit, mnoho jeho částí obsahuje cenné materiály, které je možné recyklovat. Nevhazujte, prosím, výrobek do odpadu, ale doneste jej na určené sběrné místo. GM electronic spol. s r.o.

5 Pred použitím si pozorne prečítajte tento manuál. Séria EM588, Séria EM589 Digitálny teplomer Úvod Teplomery série EM588 a EM589 sú mikroprocesorom riadené digitálne teplomery. Sú presné a ľahko sa ovládajú. Môžu sa líšiť podľa štyroch rôznych modelov, počtu kanálov a typu termočlánku. Viď nasledujúce: EM588 - jeden kanál, termočlánok typu K. EM588A - jeden kanál, termočlánok typu K / J. EM588B - jeden kanál, termočlánok typu K / J / T / E. EM589 - dva kanály, termočlánok typu K. EM589A - dva kanály, termočlánok typu K / J. EM589B - dva kanály, termočlánok typu K / J / T / E. Vlastnosti 1. Zmena stupňov Fahrenheita / Celzia 2. Teplotný alarm 3. Data hold 4. Maximálne / minimálne meranie 5. Čítanie uložených pozícií, vyvolanie uloženého 6. Relatívne meranie 7. Výpočet T1-T2 (pre EM589, EM589A, EM589B) 8. Podsvietenie 9. Voliteľné automatické vypnutie Základné špecifikácie Displej: LCD s voliteľným podsvietením Vzorkovanie: raz za sekundu Indikácia preťaženia: na displeji sa objaví "OL" Batérie: 1,5 V AAA alebo ekvivalentné, 4 kusy Životnosť batérie:> 200 hodín (neustále použitie) Pracovné podmienky: 0 C - 50 C, vzdušná vlhkosť <80% Skladovacia teplota: -20 C - 60 C, vzdušná vlhkosť <80% Indikácia slabej batérie: na displeji sa objaví " " Teplotný koeficient: 0.01% hodnoty C na každý C (0.01% hodnoty F na každý F) mimo špecifikovaný rozsah + 18 C až 28 C (64 F až 82 F). Rozmery: 168 x 75 x 36 mm Hmotnosť: približne 200g (vrátane batérií) Technické špecifikácie a. Rozsah merania: Typ K: -150 C až C (-238 F až F) Typ J: -150 C až C (-238 F až F) Typ T: -150 C až +400 C (-238 F až +752 F) Typ E: -150 C až +900 C (-238 F až F) Poznámka: meracie rozsahy uvedené vyššie sú len pre samotné teplomery. Termočlánky môžu mať rozdielne meracie rozsahy. Prečítajte si inštrukcie k termočlánku. b. Rozlíšenie: 0.1 C/ F < C/ F 1000 c. Presnosť: Poznámka: 1. Presnosť je špecifikovaná pri pracovnej teplote od 18 C do 28 C pri vzdušnej vlhkosti <80%. 2. Presnosť nemá započítanú chybu termočlánku. Typy K/J/T/E: -150 C až -100 C: ± (0.2% hodnoty +1 C) -100 C až 1370 C: ± (0.1% hodnoty +1 C) -238 F až -148 F: ± (0.2% hodnoty +1.8 F) -148 F až 2496 F: ± (0.1% hodnoty +1.8 F)

6 Popis displeja Poznámka: Popis zodpovedá sérii EM589. Displej séria EM588 je podobný, ale neobsahuje žiadne symboly spojené s funkciou dvoch kanálov. Význam symbolov: 1. H - funkcia Data Hold je funkčná. 2. Symbol - je zvolený mód automatického vypnutia. 3. MAX - teplomer je v móde MAX. Pre každý kanál je hodnota na LCD maximálnou hodnotou všetkých hodnôt získaných od chvíle, kedy je mód aktivovaný. 4. MIN - teplomer je v móde MIN. Pre každý kanál je hodnota na LCD minimálnou hodnotou všetkých hodnôt získaných od chvíle, kedy je mód aktivovaný. 5. Typ: KJTE - Indikuje vybraný typ termočlánku. Termočlánok (termočlánky), ktorý naozaj používate, musia byť rovnakého typu, aký vyberiete. 6. REL - aktívny mód relatívneho merania. 7. MEM - teplomer je v móde pamäti. Zobrazená hodnota je uloženou hodnotou, umiestnenie tejto pamäte je zobrazené v tomto okamihu pod hodnotou Batérie sú slabé a mali by byť vymenené mínus, negatívna hodnota. 10. T1 - kanál T2 - kanál T1-T2 - rozdiel nameraných teplôt medzi kanálom 1 a kanálom LIMIT HI SET - teplomer je v móde nastavenia horného teplotného limitu. 14. LIMIT LO SET - teplomer je v móde nastavenia spodného teplotného limitu. 15. LIMIT - teplomer je v móde alarmu teplotného poplachu. 16. F, C - jednotky teploty. 17. SHIFT - potom, čo stlačíte tlačidlo " ", objaví sa na displeji symbol "SHIFT". Potom môžete stlačiť ďalšie tlačidlá pre niektoré funkcie. Aby ste sa symbolu "SHIFT" zbavili, stlačte raz (alebo dvakrát) tlačidlo " ". Popis prístroja 1. Socket(y) termočlánku 2. Displej 3. Tlačidlo Socket termočlánku 1. Socket termočlánku kanála 1 (T1). 2. Socket termočlánku kanála 2 (T2). Poznámka: jack "+" je pre zástrčku termočlánku "+", jack "-" je pre zástrčku termočlánku "-". Operačné inštrukcie Použitie teplomeru 1. Zapojte termočlánok (termočlánky) do socketu (socketov) pre termočlánok. 2. Stlačte tlačidlo "" pre zapnutie teplomera. Ak nie je zapojený žiadny termočlánok do vybraného socketu, na displeji sa objaví pre tento kanál "ol". 3. Vyberte požadované nastavenie termočlánku (pozri časť o zmene typu termočlánku). 4. Pridržte alebo pripevnite termočlánok (termočlánky) na mieste (miestach), ktoré chcete zmerať. Zapnutie / vypnutie teplomeru Stlačte tlačidlo " ", displej vyzerá ako v predchádzajúcom stave. Mód Data-Hold 1. Uistite sa, že na displeji nie je zobrazený symbol "SHIFT" (pre vypnutie stlačte tlačidlo " "). 2. Stlačte tlačidlo "H" pre zmrazenie aktuálnych hodnôt. Na LCD sa objaví indikátor "H". Aby ste zrušili mód Data- Hold, stlačte znovu tlačidlo "H". Symbol "H" zmizne.

7 Mód alarmu teplotného limitu 2. Stlačte tlačidlo "!", Teplomer vstúpi do módu alarmu teplotného limitu. Na LCD sa objaví indikátor "LIMIT". 3. Keď bude zmeraná hodnota vyššia ako limit vysokej teploty alebo nižšie ako limit nízkej teploty, objaví sa blikajúce "HI" alebo "LO", zatiaľ čo táto hodnota bliká a vstavaný bzučiak znie. 4. Aby ste ukončili mód alarmu teplotného limitu, stlačte opäť tlačidlo "!". Automatické vypnutie 2. Stlačte tlačidlo " " pre umožnenie funkcie automatického vypnutia. Objaví sa indikátor " ". Ak nebudete s teplomerom pracovať po zhruba 20 minút, sám sa automaticky vypne. Aby ste funkciu automatického vypnutia vypli, stlačte znovu tlačidlo " ". (Tip: tlačidlo " " je umožnené v móde Data-Hold.) Podsvietenie Stlačte tlačidlo " nepracujete. " pre zapnutie podsvietenia. Podsvietenie sa samo vypne po piatich sekundách, ak s teplomerom Meranie porovnaním (mód Relative) 2. Stlačte tlačidlo "Δ", teplomer vstúpi do módu Relative a uloží aktuálnu hodnotu (hodnoty) ako referenčné pre ďalšie meranie, a zobrazí sa indikátor "REL". Displej zobrazí nulu (nuly). Poznámka: Pri sérii EM588 spodnú časť displeja ukazuje nulu, primárna oblasť stále ukazuje aktuálnu hodnotu merania, aby sa mód Relative odohrával iba v spodnej časti. 3. Pre každý kanál (T1 alebo T2) displej zobrazí rozdiel medzi uloženým referenčným a novým meraním. 4. Stlačte opäť tlačidlo "Δ", teplomer ukončí mód relatívneho merania. Poznámka: Ak je u modelov s dvoma kanálmi pripojená druhá teplotná sonda po aktivácii relatívnej funkcie, displej druhej sondy zobrazí zlú teplotu kvôli nedostatku referenčnej hodnoty. Ukončite prosím mód Relative a znova ho spustite. Prepnutie medzi meraním C a F 2. Stlačte tlačidlo " C F" pre prepnutie medzi meraniami C a F. Maximálne / Minimálne meranie 2. Stlačte tlačidlo "MAX MIN" pre pohyb maximálnymi meraniami, minimálnymi meraniami a normálnymi meraniami. Uloženie zobrazených hodnôt 1. Uistite sa, že na displeji nie sú zobrazené symboly "SHIFT" a "T1-T2". 2. Stlačte tlačidlo " " pre uloženie aktuálnej hodnoty do pamäte, na LCD sa objaví symbol "MEM", umiestnenie pamäte (napríklad "01") hodnoty bude zobrazené pod hodnotou (hodnotami). Po približne jednej sekunde sa teplomer vráti k normálnemu meranie. Maximálna ukladacia kapacita je 10 pozícií. Potom, čo je v pamäti 10 záznamov, na displeji sa objaví "FULL". V tejto chvíli nie je možné uložiť ďalšie záznamy. 3. Pre vymazanie všetkých uložených hodnôt stlačte a podržte tlačidlo " ", až kým sa neobjaví symbol "CLEA". "Toto zaberie zhruba päť sekúnd." Zobrazenie uložených hodnôt 1. Stlačte tlačidlo " ", na displeji sa objaví "SHIFT". 2. Stlačte tlačidlo, na displeji sa objaví posledná uložená hodnota a jej umiestnenie v pamäti. Stlačte tlačítko " " alebo " " pre zobrazenie ďalších uložených hodnôt a ich umiestnenie. U modelov s dvomi kanálmi stlačte tlačidlo " " alebo " " pre zmenu na ďalší kanál pre zobrazenie uložených hodnôt tohto kanálu. Stlačte znovu tlačidlo " " pre navrátenie teplomeru k normálnemu meraniu. 3. Ak nie sú v pamäti uložené žiadne hodnoty, na displeji sa objaví "NULL", keď ich chcete zobraziť. Meranie rozdielov teplôt (len pre sériu EM589) 1. Stlačte tlačidlo " ", na displeji sa objaví "SHIFT". 2. Stlačte tlačidlo "T1-T2" pre vykonanie meraní rozdielu teplôt medzi dvomi kanálmi. Výsledok sa ukáže na spodnej časti displeja. 3. Pre návrat do základného stavu stlačte tlačidlo " ", potom stlačte tlačidlo "T1-T2".

8 Nastavenie teplotného alarmu 1. Stlačte tlačidlo " ", na displeji sa objaví "SHIFT". 2. Stlačte tlačidlo "Hi / Lo", teplomer vstúpi do módu nastavenia teplotného alarmu. Displej zobrazí symbol "LIMIT HI SET" a aktuálny limit vysokej teploty. 3. Stlačte tlačidlo " " alebo " " pre výber požadovaného miesta zmeny. Vybrané číslo bliká. Stlačte tlačidlo " " alebo " " pre zvýšenie alebo zníženie limitu teploty. 4. Potom, čo dokončíte nastavenie limitu vysokej teploty, stlačte tlačidlo " ", na displeji sa objaví symbol "LIMIT LO SET" a aktuálny limit nízkej teploty. Potom použite rovnakú metódu ako v kroku 3 pre nastavenie limitu nízkej teploty. Rozsah nastavenia limitu teploty závisí na Vami zvolenom termočlánku, viď nasledujúce: Typ K: -150 C až C (-238 F až F) Typ J: -150 C až C (-238 F až F) Typ T: -150 C až +400 C (-238 F až +752 F) Typ E: -150 C až +900 C (-238 F až F) Rozlíšenie: 0.1 C/ F < 1000, 1 C/ F Po dokončení nastavenia teplotného alarmu stlačte tlačidlo " ". Teplomer sa vráti k normálnemu meraniu. Ak je limit nízkej teploty vyšší ako limit vysokej teploty, systém nemôže ukončiť mód nastavenia. Obnoví obe nastavenia teploty na základné hodnoty. Zmena typu termočlánku (iba EM588A, EM588B, EM589A, EM589B) 1. Stlačte tlačidlo " ", na displeji sa objaví "SHIFT". 2. Stlačte tlačidlo "TYPE". Aktuálne vybraný termočlánok bliká. Stlačte tlačidlo " " alebo " ", kým termočlánok, ktorý chcete, nebliká na displeji. Potom stlačte tlačidlo " " znova a teplomer sa vráti k normálnemu meranie. Poznámka: 1. Termočlánok, ktorý používate, musí zodpovedať nastavenému termočlánku. U modelov s dvomi kanálmi musíte použiť dva termočlánky rovnakého typu. 2. Ak nastavený limit vysokej / nízkej teploty presahuje teplotný rozsah merania nového typu termočlánku, nastavenie teplotného alarmu bude obnovené na základné hodnoty. Napríklad, ak bolo nastavené 1370 C ako limit vysokej teploty pod typom K, bude automaticky zmenená na základnú hodnotu, ak je termočlánok zmenený na typ J. Varovanie 1. Pred použitím teplomera si prezrite kryt. Ak je poškodený, nepoužívajte teplomer. 2. Nepoužívajte teplomer, pokiaľ pracuje nesprávne. Ochrana môže byť narušená. Ak máte pochybnosti, nechajte vykonať na teplomere servis. 3. Nepoužívajte teplomer pre meranie akýchkoľvek živých objektov. 4. Nepoužívajte teplomer pre meranie teplôt mimo špecifikovaný rozsah teplôt. 5. Nepracujte s teplomerom v blízkosti výbušného plynu, výparov alebo prachu. 6. Nepoužívajte teplomer ako lekársky prístroj. Výmena batérií Keď sa na displeji objaví symbol " ", indikuje tak, že sú batérie slabé a mali by byť vymenené. Pre výmenu batérií odskrutkujte skrutku na kryte batérií, kryt zložte, vymeňte štyri vybité batérie za nové rovnakého typu (1,5, AAA alebo ekvivalent). Vráťte späť kryt batérií a zaskrutkujte ho. Príslušenstvo Manuál: 1 kus Termočlánok typu K: 1 kus (pre sériu EM588) alebo 2 kusy (pre sériu EM589) Batérie: 1,5 V, AAA, štyri kusy Poznámka: Merací rozsah termočlánku priloženého k výrobku je -50 C až 300 C. Poznámky 1. Obsah tohto manuálu môže byť bez predchádzajúceho upozornenia menený. 2. Výrobca nepreberá zodpovednosť za akékoľvek straty. 3. Obsah tohto manuálu nemožno použiť ako dôvod na použitie prístroja pre špeciálne aplikácie. Recyklácia Vážený zákazník, majte na pamäti, že ak sa chystáte tohto výrobku zbaviť, mnoho jeho častí obsahuje cenné materiály, ktoré je možné recyklovať. Nevyhadzujte, prosím, výrobok do odpadu, ale zaneste ho na určené zberné miesto. GM electronic spol. s r.o.
