Instalační příručka pro sadu Powerline Nano500 XAVB5101

Transkript

1 Instalační příručka pro sadu Powerline Nano500 XAVB5101

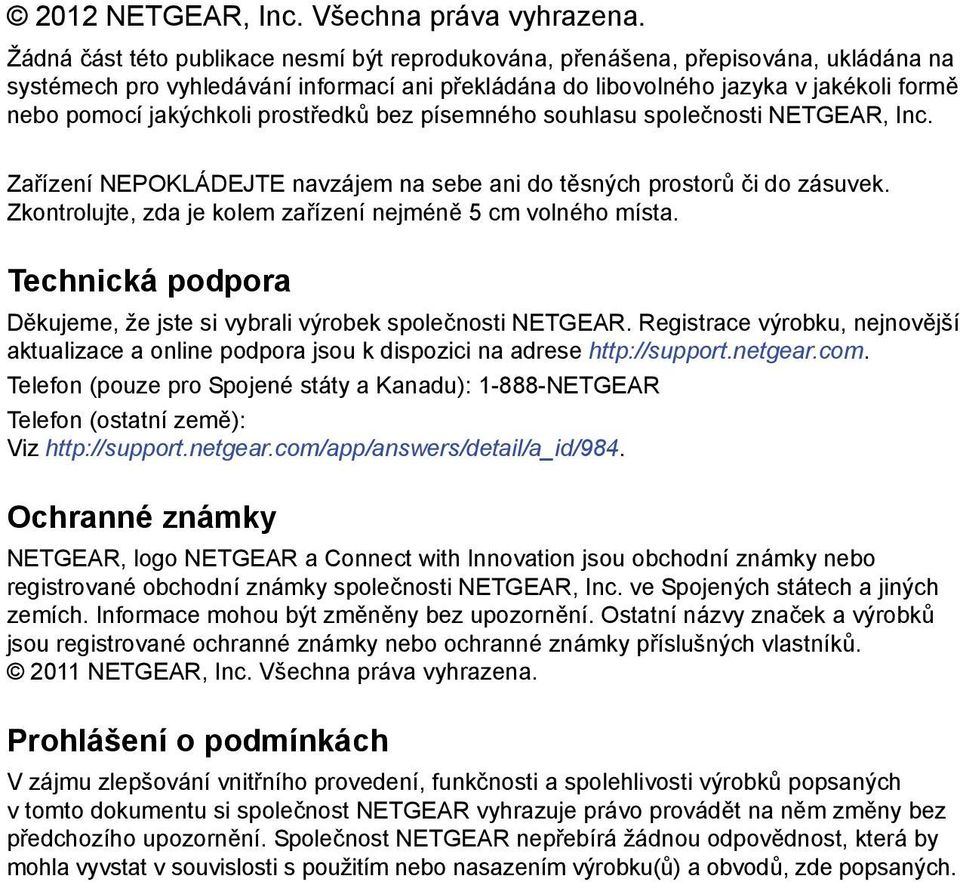

2 2012 NETGEAR, Inc. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána na systémech pro vyhledávání informací ani překládána do libovolného jazyka v jakékoli formě nebo pomocí jakýchkoli prostředků bez písemného souhlasu společnosti NETGEAR, Inc. Zařízení NEPOKLÁDEJTE navzájem na sebe ani do těsných prostorů či do zásuvek. Zkontrolujte, zda je kolem zařízení nejméně 5 cm volného místa. Technická podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Registrace výrobku, nejnovější aktualizace a online podpora jsou k dispozici na adrese Telefon (pouze pro Spojené státy a Kanadu): NETGEAR Telefon (ostatní země): Viz Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být změněny bez upozornění. Ostatní názvy značek a výrobků jsou registrované ochranné známky nebo ochranné známky příslušných vlastníků NETGEAR, Inc. Všechna práva vyhrazena. Prohlášení o podmínkách V zájmu zlepšování vnitřního provedení, funkčnosti a spolehlivosti výrobků popsaných v tomto dokumentu si společnost NETGEAR vyhrazuje právo provádět na něm změny bez předchozího upozornění. Společnost NETGEAR nepřebírá žádnou odpovědnost, která by mohla vyvstat v souvislosti s použitím nebo nasazením výrobku(ů) a obvodů, zde popsaných.

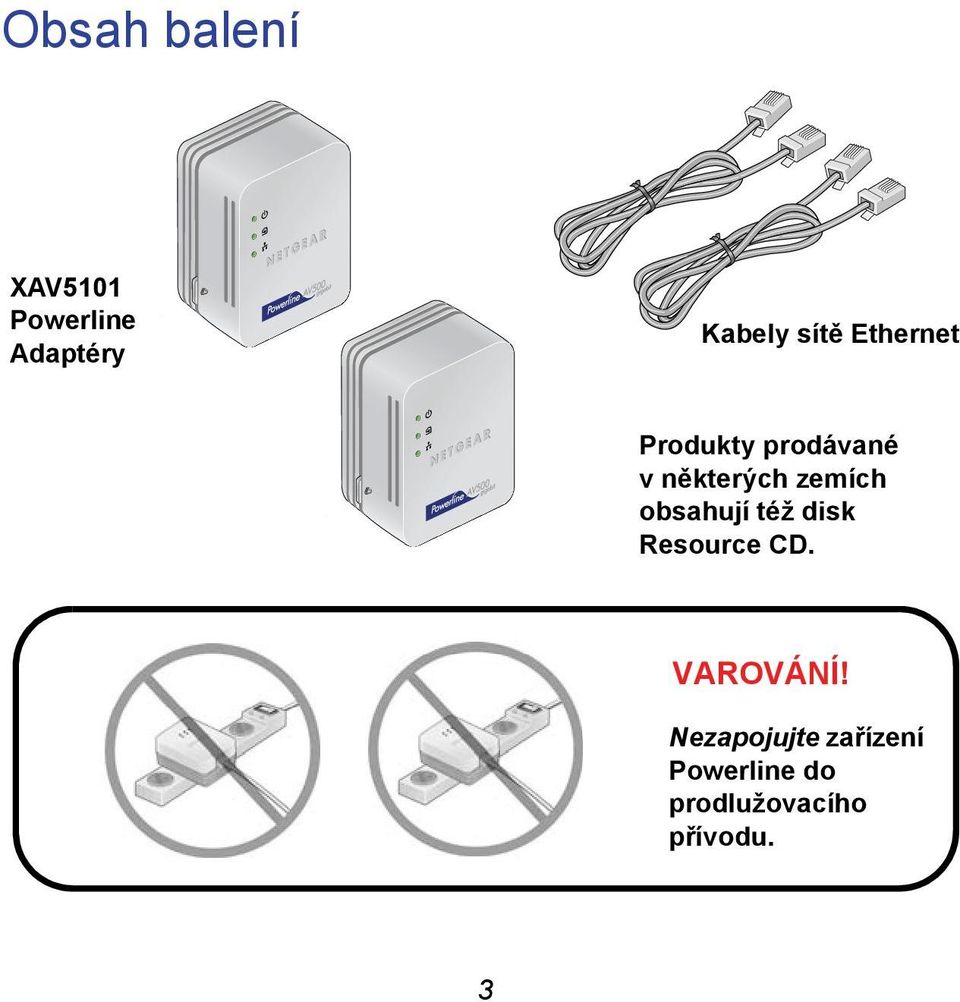

3 Obsah balení XAV5101 Powerline Adaptéry Kabely sítě Ethernet Produkty prodávané v některých zemích obsahují též disk Resource CD. VAROVÁNÍ! Nezapojujte zařízení Powerline do prodlužovacího přívodu. 3

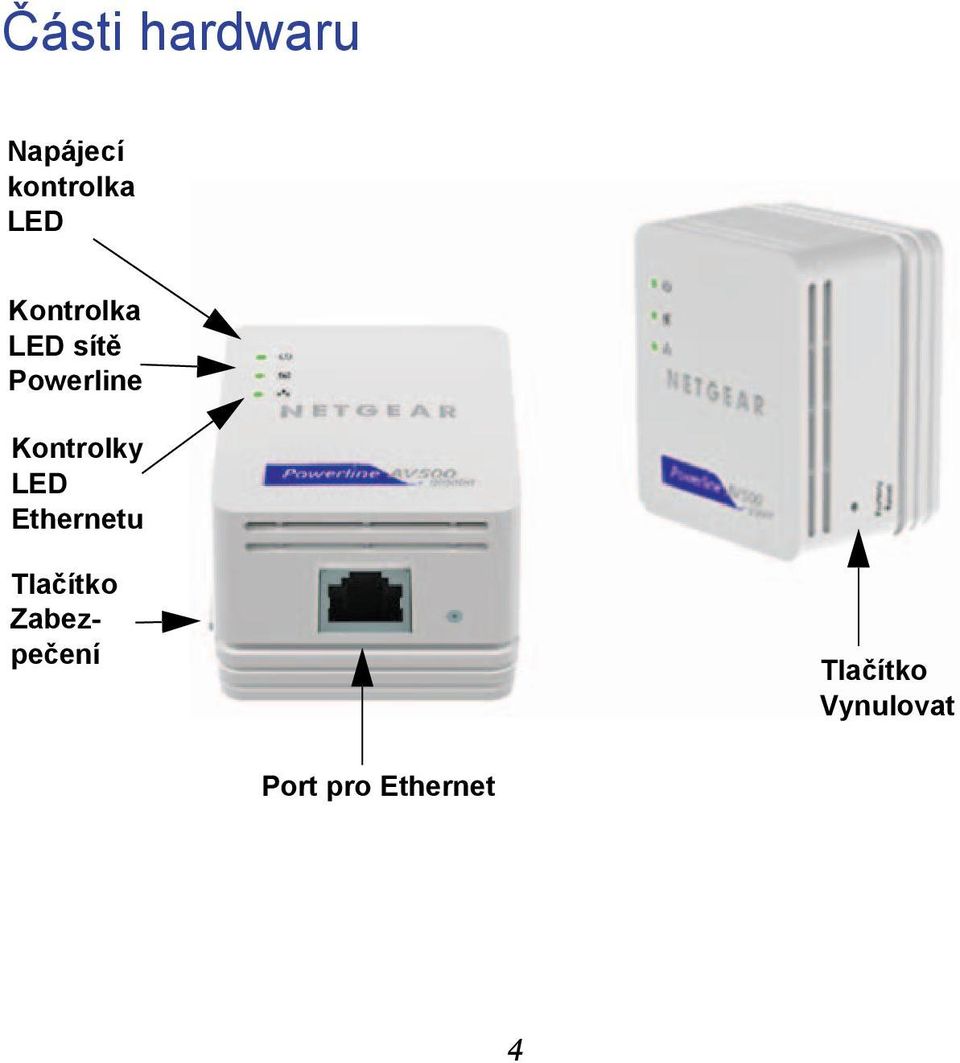

4 Části hardwaru Napájecí kontrolka LED Kontrolka LED sítě Powerline Kontrolky LED Ethernetu Tlačítko Zabezpečení Tlačítko Vynulovat Port pro Ethernet 4

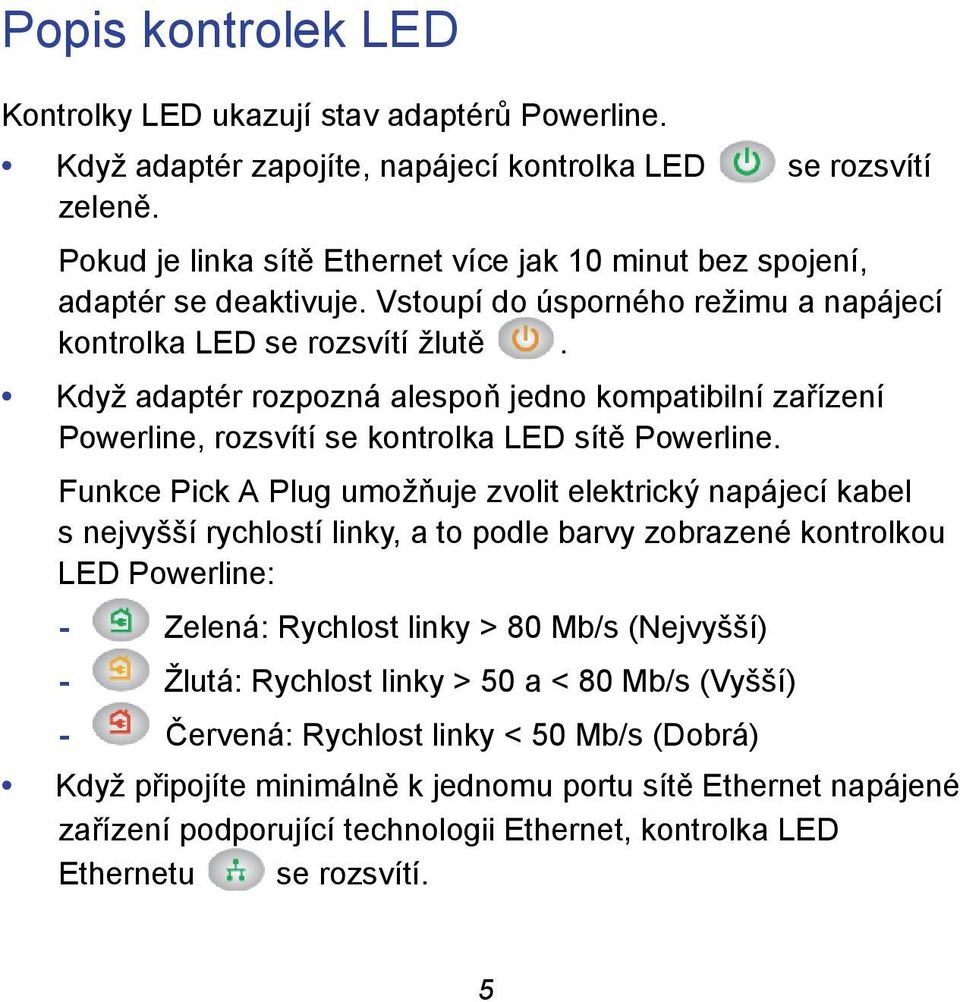

5 Popis kontrolek LED Kontrolky LED ukazují stav adaptérů Powerline. Když adaptér zapojíte, napájecí kontrolka LED se rozsvítí zeleně. Pokud je linka sítě Ethernet více jak 10 minut bez spojení, adaptér se deaktivuje. Vstoupí do úsporného režimu a napájecí kontrolka LED se rozsvítí žlutě. Když adaptér rozpozná alespoň jedno kompatibilní zařízení Powerline, rozsvítí se kontrolka LED sítě Powerline. Funkce Pick A Plug umožňuje zvolit elektrický napájecí kabel s nejvyšší rychlostí linky, a to podle barvy zobrazené kontrolkou LED Powerline: - Zelená: Rychlost linky > 80 Mb/s (Nejvyšší) - Žlutá: Rychlost linky > 50 a < 80 Mb/s (Vyšší) - Červená: Rychlost linky < 50 Mb/s (Dobrá) Když připojíte minimálně k jednomu portu sítě Ethernet napájené zařízení podporující technologii Ethernet, kontrolka LED Ethernetu se rozsvítí. 5

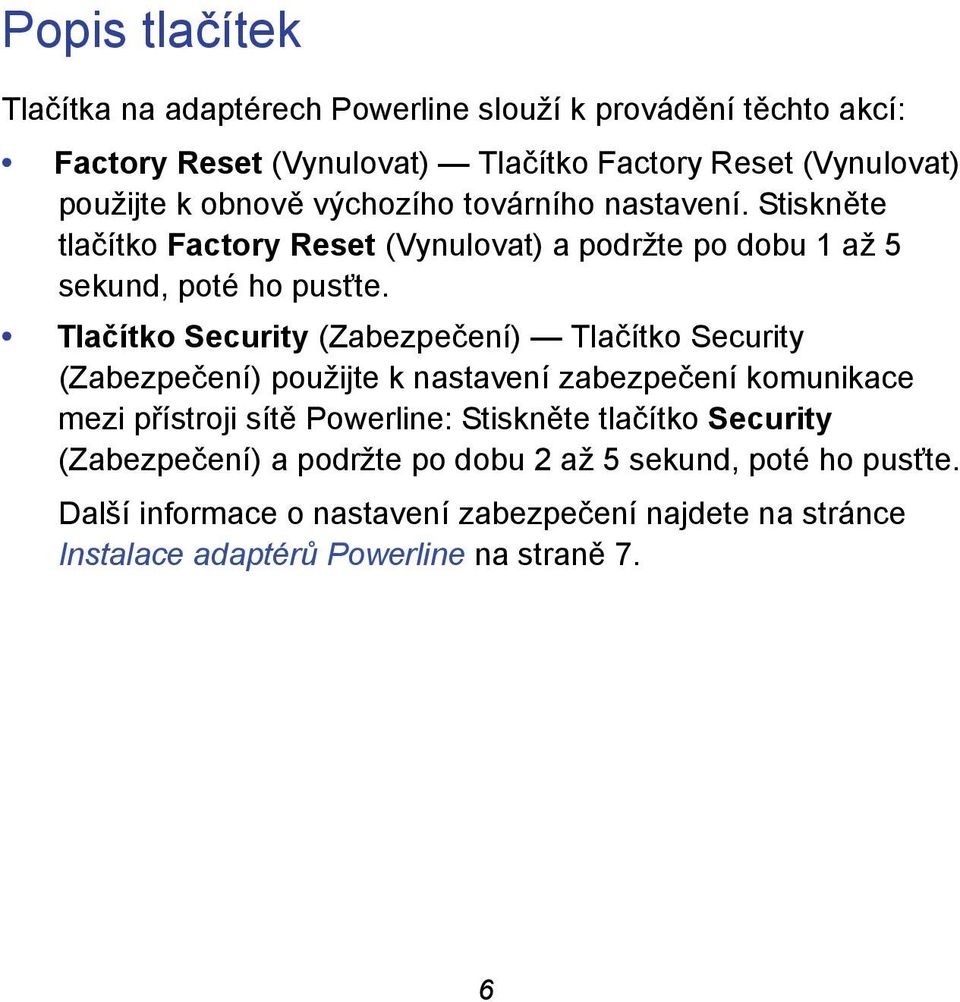

6 Popis tlačítek Tlačítka na adaptérech Powerline slouží k provádění těchto akcí: Factory Reset (Vynulovat) Tlačítko Factory Reset (Vynulovat) použijte k obnově výchozího továrního nastavení. Stiskněte tlačítko Factory Reset (Vynulovat) a podržte po dobu 1 až 5 sekund, poté ho pusťte. Tlačítko Security (Zabezpečení) Tlačítko Security (Zabezpečení) použijte k nastavení zabezpečení komunikace mezi přístroji sítě Powerline: Stiskněte tlačítko Security (Zabezpečení) a podržte po dobu 2 až 5 sekund, poté ho pusťte. Další informace o nastavení zabezpečení najdete na stránce Instalace adaptérů Powerline na straně 7. 6

7 Instalace adaptérů Powerline Vytvořte zabezpečenou síť Powerline obsahující dva adaptéry Powerline. Krok 1. Připojte dva adaptéry Powerline. Krok 2. Na každém adaptéru stiskněte tlačítko Security (Zabezpečení) po dobu delší než 2, ale kratší než 5 sekund, a poté je pusťte. Kontrolka LED sítě Powerline začne blikat. Napájecí kontrolka LED přestane blikat. Kontrolka LED sítě Powerline se rozsvítí. Bezpečnostní párování je dokončeno. 7

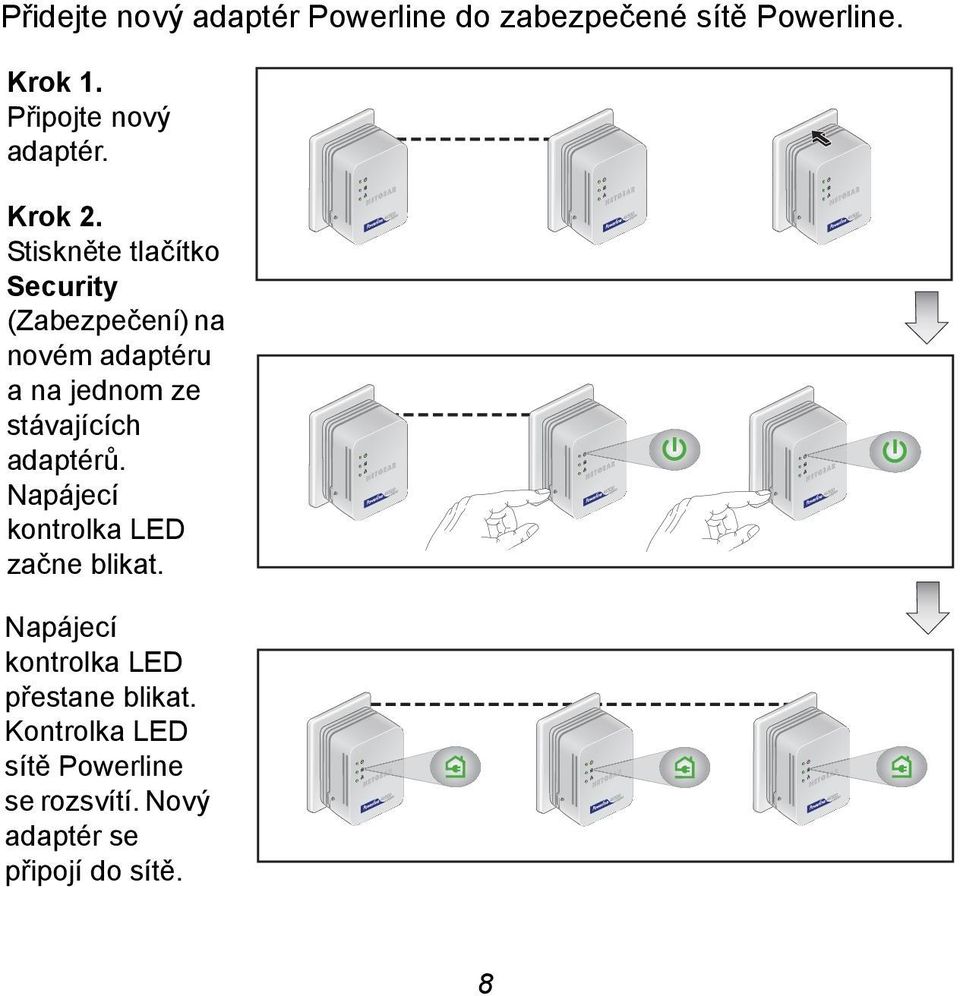

8 Přidejte nový adaptér Powerline do zabezpečené sítě Powerline. Krok 1. Připojte nový adaptér. Krok 2. Stiskněte tlačítko Security (Zabezpečení) na novém adaptéru a na jednom ze stávajících adaptérů. Napájecí kontrolka LED začne blikat. Napájecí kontrolka LED přestane blikat. Kontrolka LED sítě Powerline se rozsvítí. Nový adaptér se připojí do sítě. 8

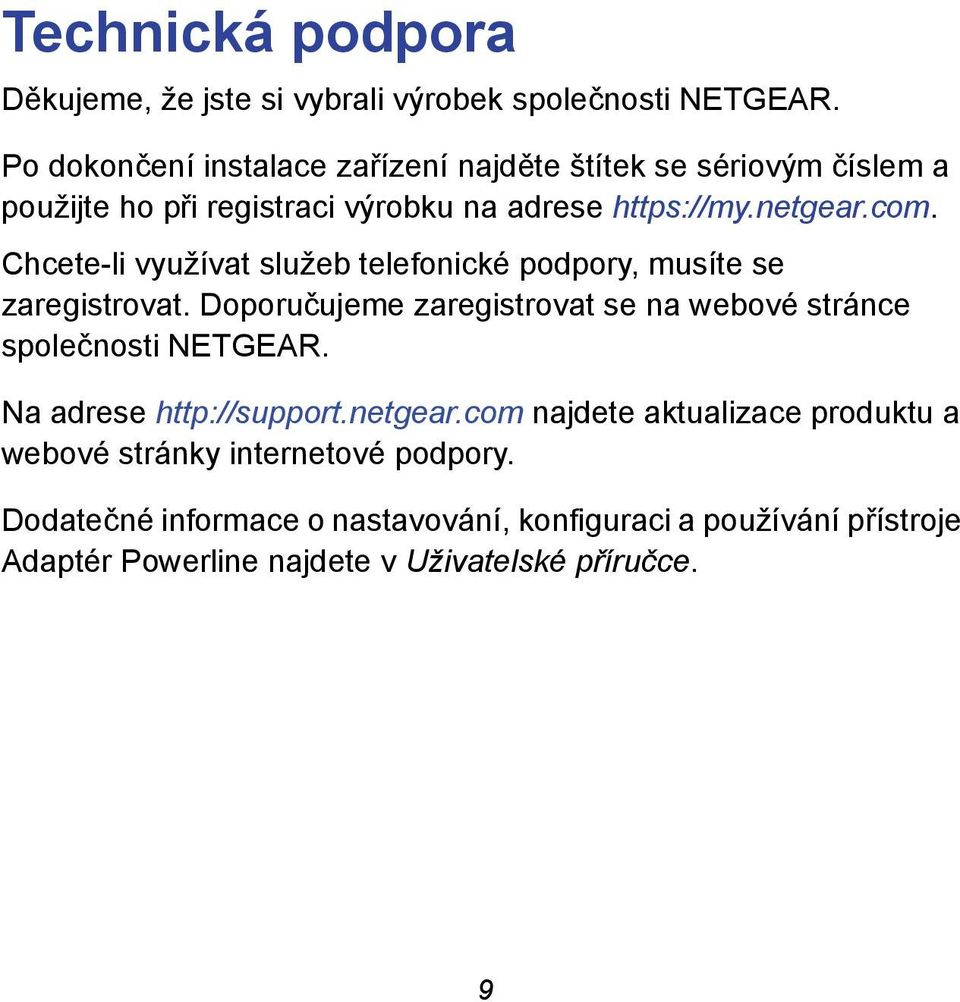

9 Technická podpora Děkujeme, že jste si vybrali výrobek společnosti NETGEAR. Po dokončení instalace zařízení najděte štítek se sériovým číslem a použijte ho při registraci výrobku na adrese Chcete-li využívat služeb telefonické podpory, musíte se zaregistrovat. Doporučujeme zaregistrovat se na webové stránce společnosti NETGEAR. Na adrese najdete aktualizace produktu a webové stránky internetové podpory. Dodatečné informace o nastavování, konfiguraci a používání přístroje Adaptér Powerline najdete v Uživatelské příručce. 9

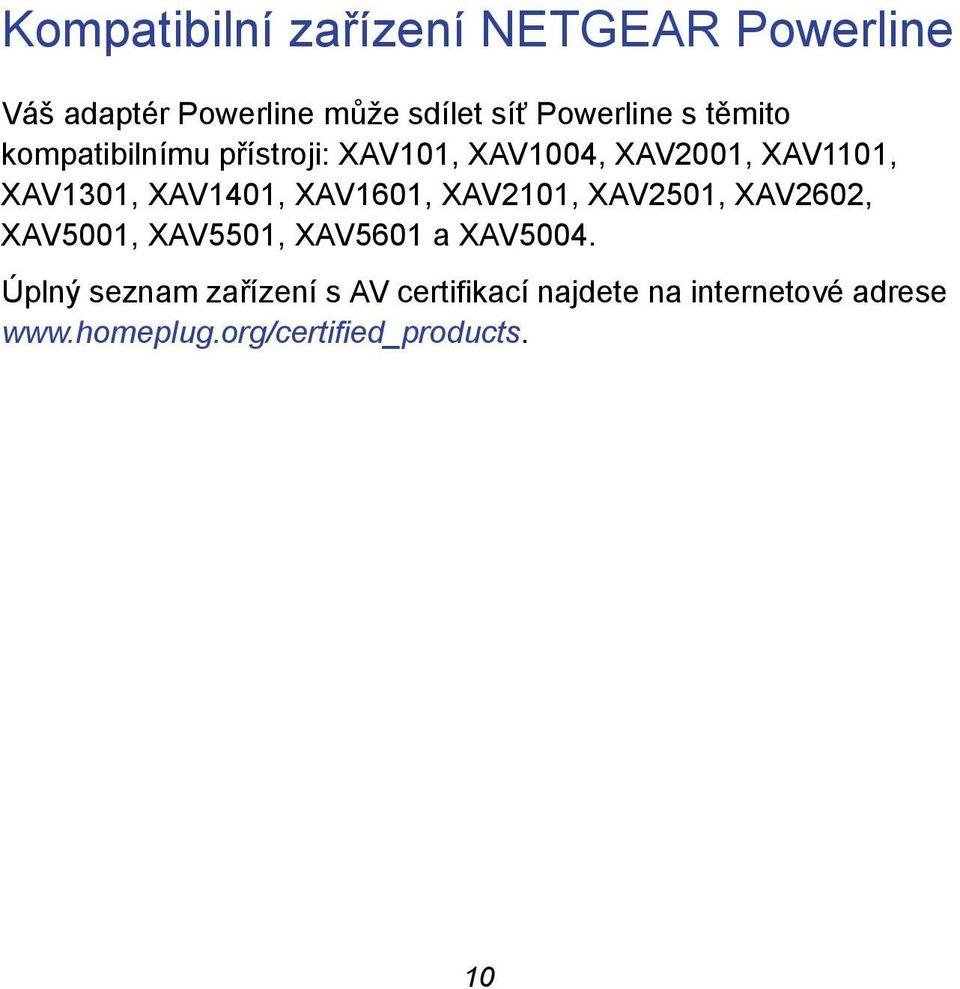

10 Kompatibilní zařízení NETGEAR Powerline Váš adaptér Powerline může sdílet síť Powerline s těmito kompatibilnímu přístroji: XAV101, XAV1004, XAV2001, XAV1101, XAV1301, XAV1401, XAV1601, XAV2101, XAV2501, XAV2602, XAV5001, XAV5501, XAV5601 a XAV5004. Úplný seznam zařízení s AV certifikací najdete na internetové adrese 10

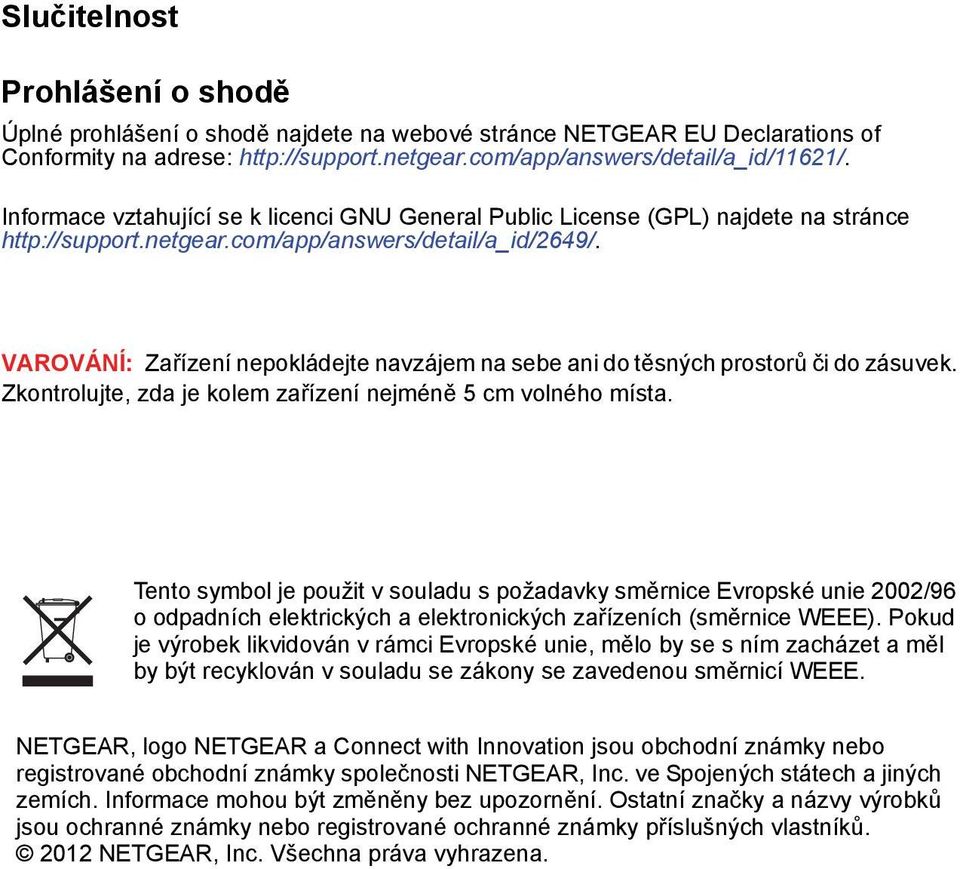

11 Slučitelnost Prohlášení o shodě Úplné prohlášení o shodě najdete na webové stránce NETGEAR EU Declarations of Conformity na adrese: Informace vztahující se k licenci GNU General Public License (GPL) najdete na stránce VAROVÁNÍ: Zařízení nepokládejte navzájem na sebe ani do těsných prostorů či do zásuvek. Zkontrolujte, zda je kolem zařízení nejméně 5 cm volného místa. Tento symbol je použit v souladu s požadavky směrnice Evropské unie 2002/96 o odpadních elektrických a elektronických zařízeních (směrnice WEEE). Pokud je výrobek likvidován v rámci Evropské unie, mělo by se s ním zacházet a měl by být recyklován v souladu se zákony se zavedenou směrnicí WEEE. NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. ve Spojených státech a jiných zemích. Informace mohou být změněny bez upozornění. Ostatní značky a názvy výrobků jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků NETGEAR, Inc. Všechna práva vyhrazena.

12 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Leden 2012
