Instalační příručka pro průchozí adaptér Powerline 600 Mbps se 4 porty XAVB6504

Transkript

1 Instalační příručka pro průchozí adaptér Powerline 600 Mbps se 4 porty XAVB6504

2 Obsah Obsah balení Části hardwaru Popis kontrolek LED Popis tlačítek Instalace adaptérů Powerline Kompatibilní zařízení NETGEAR Powerline Správa sítě Bezpečnostní varování

3 Obsah balení XAV6504 XAV6501 Kabely sítě Ethernet 3

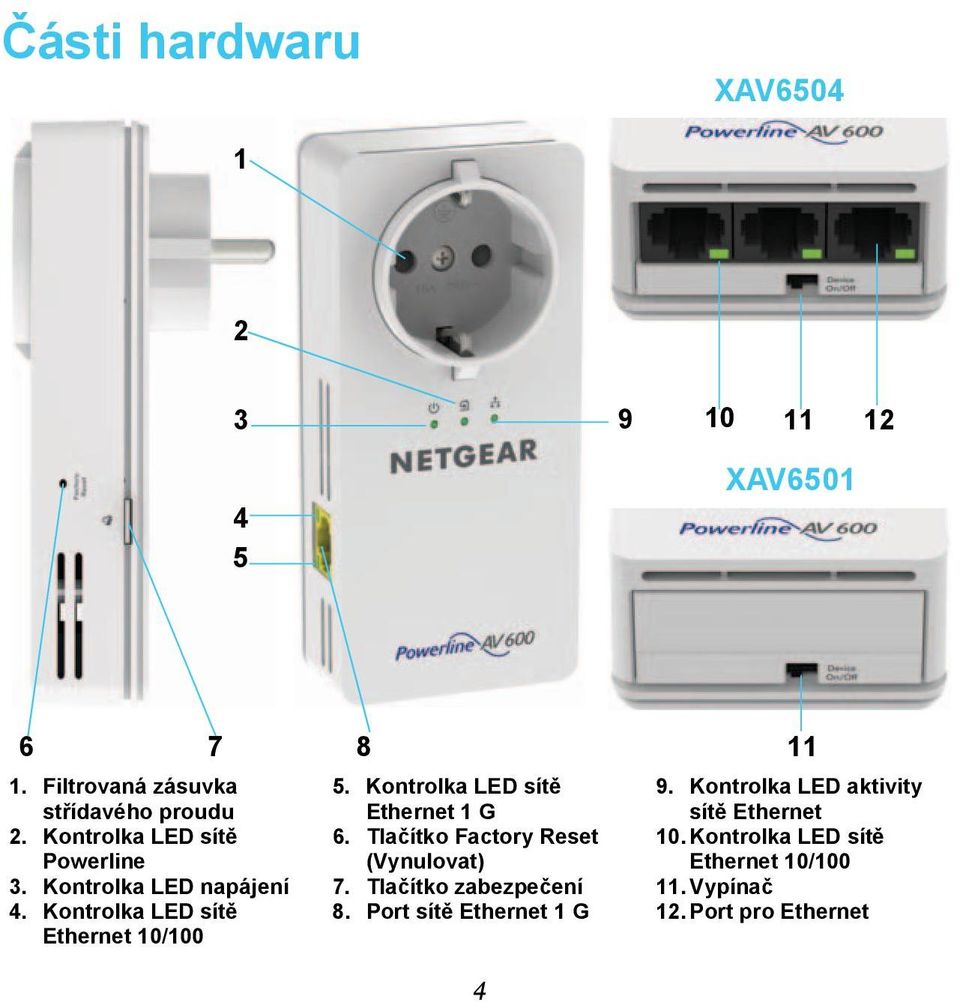

4 Části hardwaru XAV XAV Filtrovaná zásuvka střídavého proudu 2. Kontrolka LED sítě Powerline 3. Kontrolka LED napájení 4. Kontrolka LED sítě Ethernet 10/ Kontrolka LED sítě Ethernet 1 G 6. Tlačítko Factory Reset (Vynulovat) 7. Tlačítko zabezpečení 8. Port sítě Ethernet 1 G 4 9. Kontrolka LED aktivity sítě Ethernet 10. Kontrolka LED sítě Ethernet 10/ Vypínač 12. Port pro Ethernet

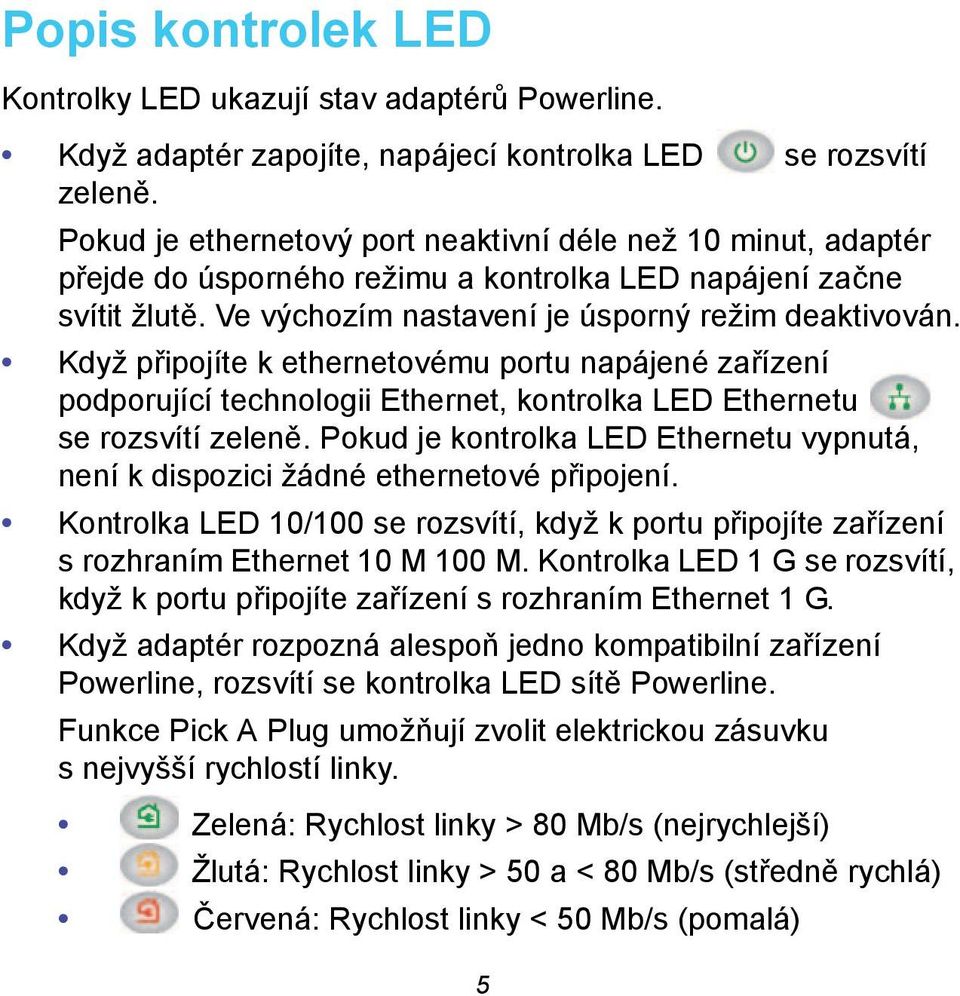

5 Popis kontrolek LED Kontrolky LED ukazují stav adaptérů Powerline. Když adaptér zapojíte, napájecí kontrolka LED se rozsvítí zeleně. Pokud je ethernetový port neaktivní déle než 10 minut, adaptér přejde do úsporného režimu a kontrolka LED napájení začne svítit žlutě. Ve výchozím nastavení je úsporný režim deaktivován. Když připojíte k ethernetovému portu napájené zařízení podporující technologii Ethernet, kontrolka LED Ethernetu se rozsvítí zeleně. Pokud je kontrolka LED Ethernetu vypnutá, není k dispozici žádné ethernetové připojení. Kontrolka LED 10/100 se rozsvítí, když k portu připojíte zařízení s rozhraním Ethernet 10 M 100 M. Kontrolka LED 1 G se rozsvítí, když k portu připojíte zařízení s rozhraním Ethernet 1 G. Když adaptér rozpozná alespoň jedno kompatibilní zařízení Powerline, rozsvítí se kontrolka LED sítě Powerline. Funkce Pick A Plug umožňují zvolit elektrickou zásuvku s nejvyšší rychlostí linky. Zelená: Rychlost linky > 80 Mb/s (nejrychlejší) Žlutá: Rychlost linky > 50 a < 80 Mb/s (středně rychlá) Červená: Rychlost linky < 50 Mb/s (pomalá) 5

6 Popis tlačítek Tlačítka na adaptérech Powerline slouží k provádění těchto akcí: Vypínač. Pomocí vypínače můžete zařízení zapnout a vypnout. Pokud je vypínač v poloze Vypnuto, ve filtrované zásuvce střídavého proudu je ještě energie. Tlačítko Factory Reset. Tlačítko Factory Reset (Vynulovat) použijte k obnovení výchozího továrního nastavení adaptéru. Podržte tlačítko Factory Reset (Vynulovat) po dobu 2 sekund, a pak ho uvolněte. Tlačítko zabezpečení. Tlačítko zabezpečení použijte k zabezpečení sítě Powerline. Informace o zabezpečení sítě Powerline viz krok 2 na stránce 7. Společnost NETGEAR doporučuje síť Powerline zabezpečit. Ochráníte tak své osobní údaje a média před neoprávněným přístupem. 6

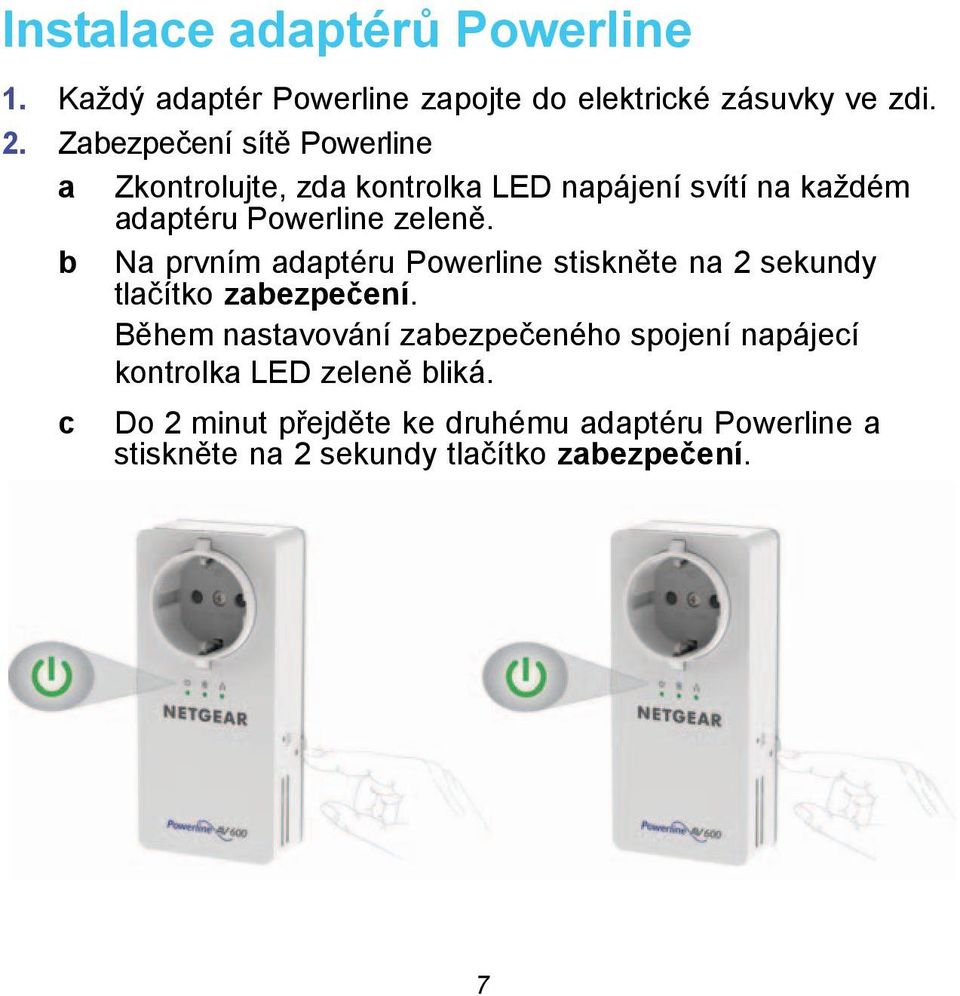

7 Instalace adaptérů Powerline 1. Každý adaptér Powerline zapojte do elektrické zásuvky ve zdi. 2. Zabezpečení sítě Powerline a Zkontrolujte, zda kontrolka LED napájení svítí na každém adaptéru Powerline zeleně. b Na prvním adaptéru Powerline stiskněte na 2 sekundy tlačítko zabezpečení. Během nastavování zabezpečeného spojení napájecí kontrolka LED zeleně bliká. c Do 2 minut přejděte ke druhému adaptéru Powerline a stiskněte na 2 sekundy tlačítko zabezpečení. 7

8 Po dvou sekundách se nastaví zabezpečení a kontrolka LED napájení začne svítit zeleně. Adaptéry Powerline mohou komunikovat přes síť Powerline zabezpečeným způsobem. Varování: Tlačítko Zabezpečení stiskněte až poté, co kontrolka LED napájení na každém adaptéru svítí zeleně. Stisknete-li toto tlačítko příliš brzy, dojde k dočasnému zákazu komunikace v síti Powerline. Pokud je komunikace v síti Powerline zakázána, použijte tlačítko Factory Reset (Vynulovat) a nastavte adaptér Powerline zpět do továrního nastavení. 8

9 3. Zapojte adaptér XAV6501 do zásuvky v blízkosti routeru nebo brány. 4. Pomocí ethernetového kabelu připojte adaptér XAV6501 k portu LAN routeru nebo brány. Místnost A 9

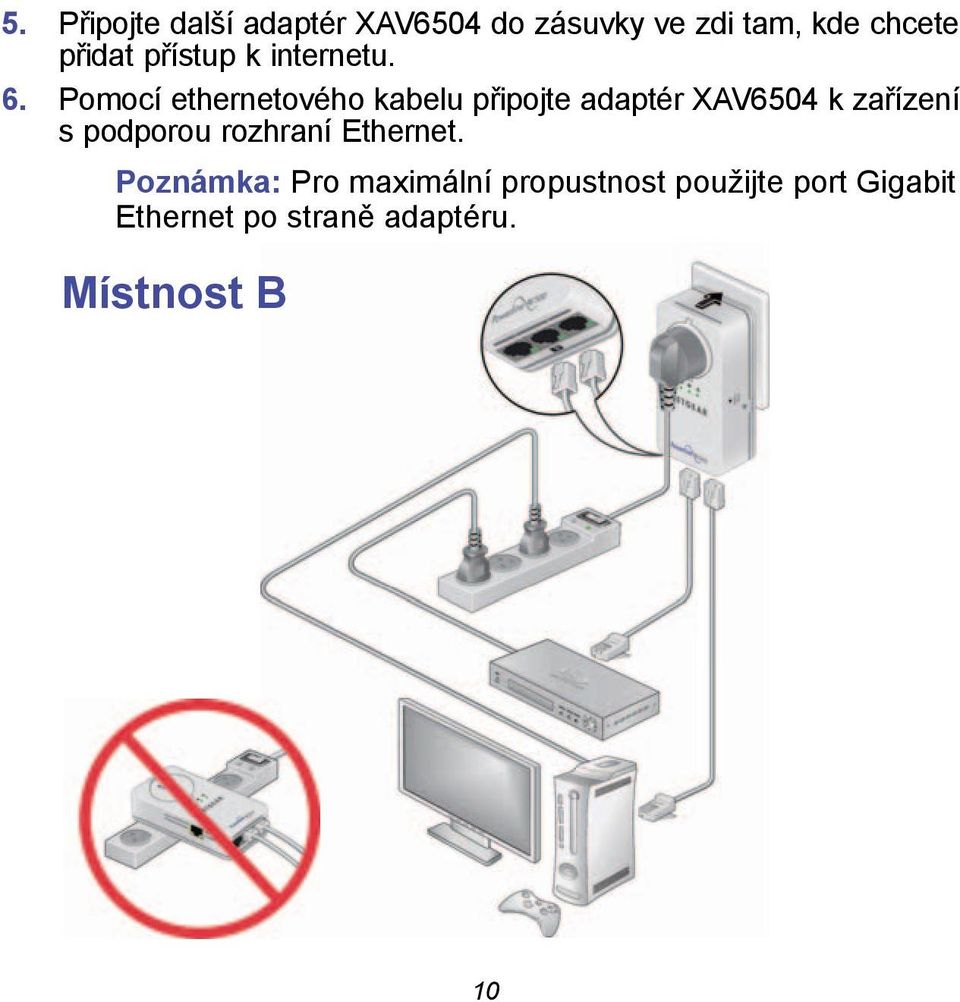

10 5. Připojte další adaptér XAV6504 do zásuvky ve zdi tam, kde chcete přidat přístup k internetu. 6. Pomocí ethernetového kabelu připojte adaptér XAV6504 k zařízení s podporou rozhraní Ethernet. Poznámka: Pro maximální propustnost použijte port Gigabit Ethernet po straně adaptéru. Místnost B 10

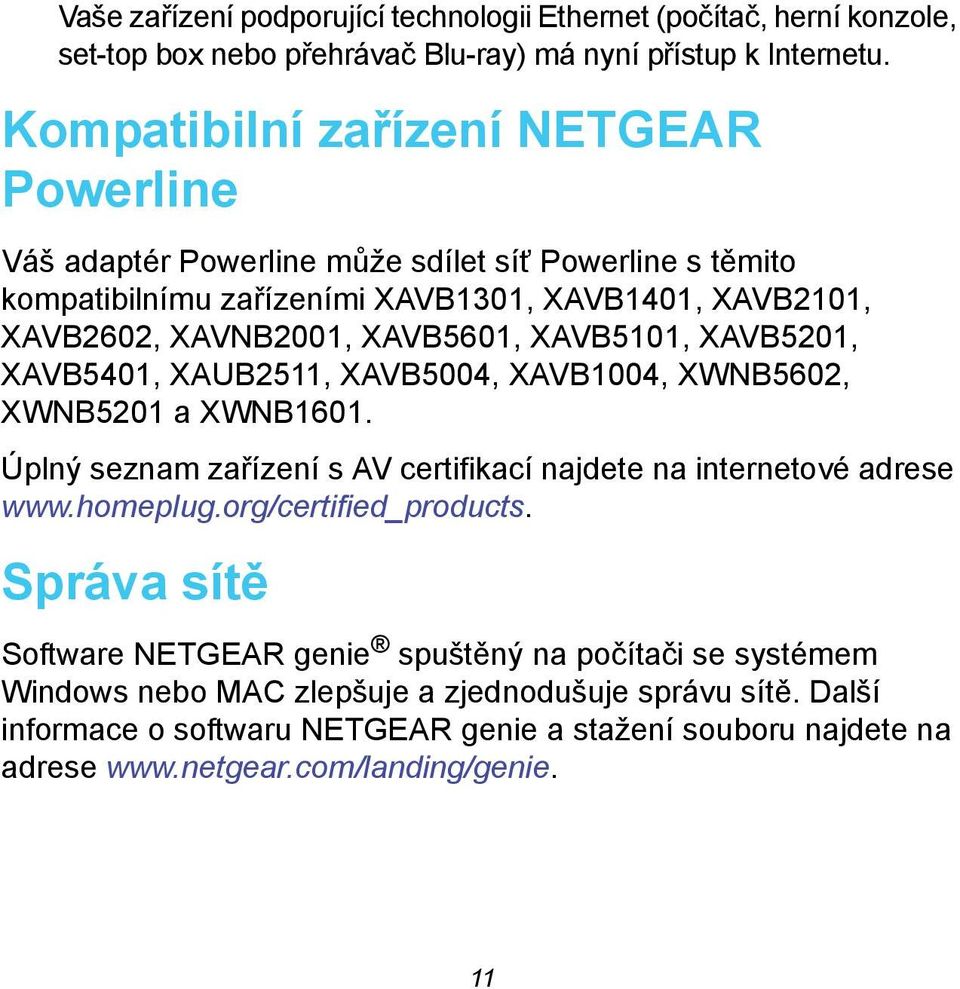

11 Vaše zařízení podporující technologii Ethernet (počítač, herní konzole, set-top box nebo přehrávač Blu-ray) má nyní přístup k Internetu. Kompatibilní zařízení NETGEAR Powerline Váš adaptér Powerline může sdílet síť Powerline s těmito kompatibilnímu zařízeními XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5401, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 a XWNB1601. Úplný seznam zařízení s AV certifikací najdete na internetové adrese Správa sítě Software NETGEAR genie spuštěný na počítači se systémem Windows nebo MAC zlepšuje a zjednodušuje správu sítě. Další informace o softwaru NETGEAR genie a stažení souboru najdete na adrese 11

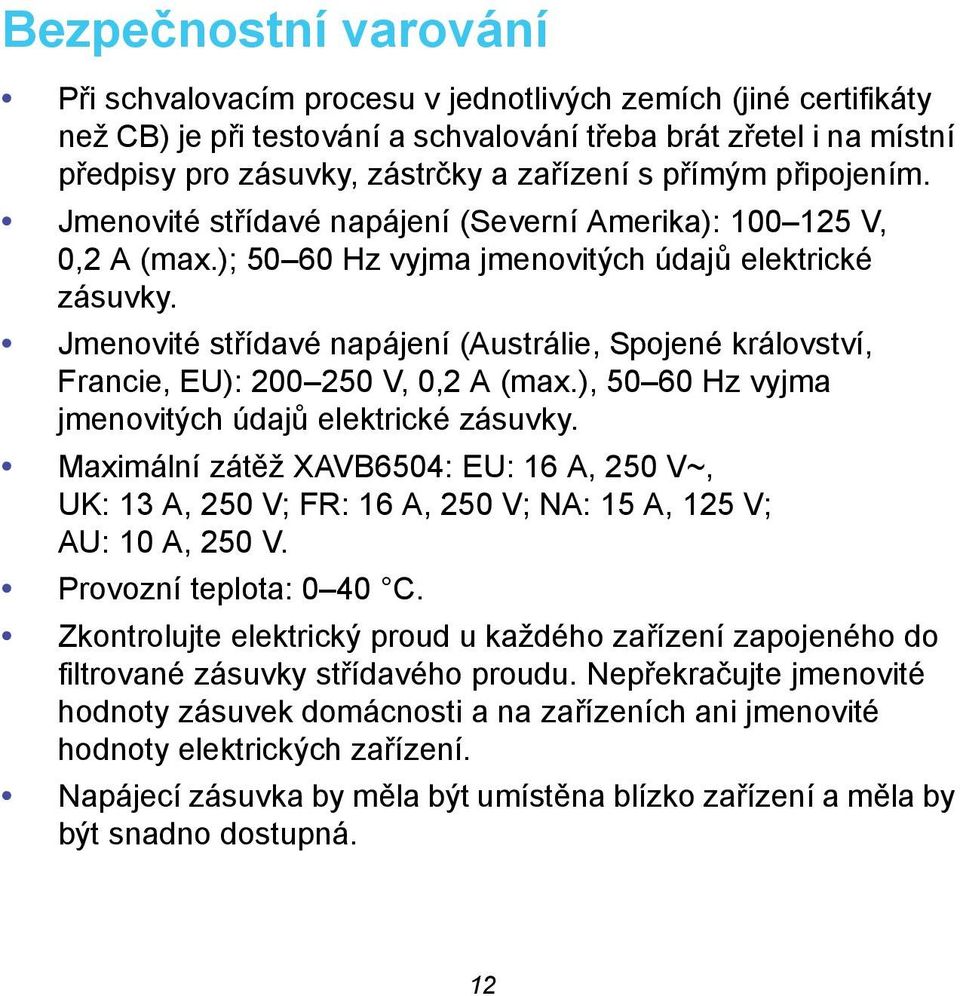

12 Bezpečnostní varování Při schvalovacím procesu v jednotlivých zemích (jiné certifikáty než CB) je při testování a schvalování třeba brát zřetel i na místní předpisy pro zásuvky, zástrčky a zařízení s přímým připojením. Jmenovité střídavé napájení (Severní Amerika): V, 0,2 A (max.); Hz vyjma jmenovitých údajů elektrické zásuvky. Jmenovité střídavé napájení (Austrálie, Spojené království, Francie, EU): V, 0,2 A (max.), Hz vyjma jmenovitých údajů elektrické zásuvky. Maximální zátěž XAVB6504: EU: 16 A, 250 V~, UK: 13 A, 250 V; FR: 16 A, 250 V; NA: 15 A, 125 V; AU: 10 A, 250 V. Provozní teplota: 0 40 C. Zkontrolujte elektrický proud u každého zařízení zapojeného do filtrované zásuvky střídavého proudu. Nepřekračujte jmenovité hodnoty zásuvek domácnosti a na zařízeních ani jmenovité hodnoty elektrických zařízení. Napájecí zásuvka by měla být umístěna blízko zařízení a měla by být snadno dostupná. 12

13 Do filtrované zásuvky střídavého proudu připojujte pouze povolené napájecí kabely. Žádná jiná zařízení s přímým připojením nejsou povolena. Napájecí kabel musí splňovat následující omezení: maximální délka 1 m, minimální průřez kabelu 0,75 mm 2. Nepřipojujte zařízení, která překračují jmenovité hodnoty filtrované zásuvky střídavého proudu XAVB6504. Výstupní napětí filtrované zásuvky střídavého proudu je stejné jako u zásuvky, do které je adaptér XAVB6504 zapojen. Aby nedošlo k poškození systému, ujistěte se, že jsou připojená zařízení určena k provozu s napájením ve vaší lokalitě. Pokud je napětí napájení nižší než 100 V~, nemusí zařízení zapojené do filtrované zásuvky střídavého proudu adaptéru XAVB6504 fungovat dle očekávání. HLAVNÍ DOMÁCÍ ZAŘÍZENÍ NEPŘIPOJUJTE do filtrované zásuvky střídavého proudu ani do připojeného prodlužovacího přívodu. Zařízení není vhodné pro připojení výkonných domácích spotřebičů (např. klimatizace, elektrického nářadí, topných těles, ventilátorů, fénů, trouby ani lednice). 13

14
