Workshop PEP Konzeption / Koncepce

Transkript

1 Workshop PEP Konzeption / Koncepce Část 1: Konstruktion der Kleinwindkraftanlagen Část 1: Konstrukce malé větrné elektrárny Aktivität / Aktivity Begrüßung, Ablauf des Workshops, Einführung in das Thema Kleinwindkraftanlagen (KWKA), Vorstellung der WKA-Varianten (für alle Studenten, im Computerpool 1.01, Haus Z IVa). Přivítání účastníků workshopu; Seznámení se s problematikou malých větrných elektráren; Představení konstrukčních variant větrných elektráren (pro všechny studenty, v počítačové učebně 1.01, budova Z IVa). Vorstellung der wichtigsten Anforderungen (Sturmsicherung, Windnachführung, kein Pitchen...) und Komponenten der ausgewählten horizontalen KWKA - Generator: elektrische Kenndaten, Abmessungen, Leistungskennlienie - Rotorblatt: Profiltyp, Abmessungen => ggf. Grundlagen zum Entwurf eines Rotorblattes erklären Seznámení se s nejdůležitějšími požadavky: ochrannou při silném větru, natáčením ve směru větru, apod. včetně komponent zvoleného typu horizontální malé větrné elektrárny. - Generátor: elektrické charakteristiky, rozměry, výkonnostní charakteristiky - Lopatky rotoru: typ profilu, rozměry (případně vysvětlit základy konstrukce lopatek rotoru) Überlegungen und Skizzieren von Gestaltungskonzepten zu folgenden Systemen: - Gruppe 1: Windnachführung - Gruppe 2: Gehäuse mit integriertem Drehgelenk - Gruppe 3: Sturmsicherung

2 Vypracování koncepčních návrhů následujících dílčích systémů: - Skupina 1: Natáčení ve směru větru - Skupina 2: Skříně s integrovaným otočným kloubem - Skupina 3: Ochrany při silném větru Vorstellung der Lösungskonzepte durch die Gruppen und gemeinsame Bewertung Představení konceptů řešení dílčích systémů po skupinách a jejich obhajoba Vorstellung der Aufgabestellung: Gestalltung und Dimensionierung der Nabe - Vorstellung der wesentlichen Lastfälle (bei Nennwind und bei Sturm) - Vorstellung der Geometrierandbedingungen (Welle des Generators, Durchmesser der Flügelwurzel ) - Materialkennwerte der herzustellenden Nabe, PA12 (Dichte, Festigkeit, Ing.konstanten) - Vorstellen weiterer Anforderungen: Demontierbarkeit und Drehbarkteit der Flügel, max. Leichtbaugrad... Představení úkolu (tvůrčí činnost studentů): Návrh konstrukce a dimenzování náboje rotoru lopatek s maximální mírou odlehčení - Zatížení při větru a bouři - Okrajové podmínky konstrukce - Materiál náboje (PA 12) a jeho vlastnosti - Další požadavky: demontáž lopatek, opotřebení, stupeň odlehčení

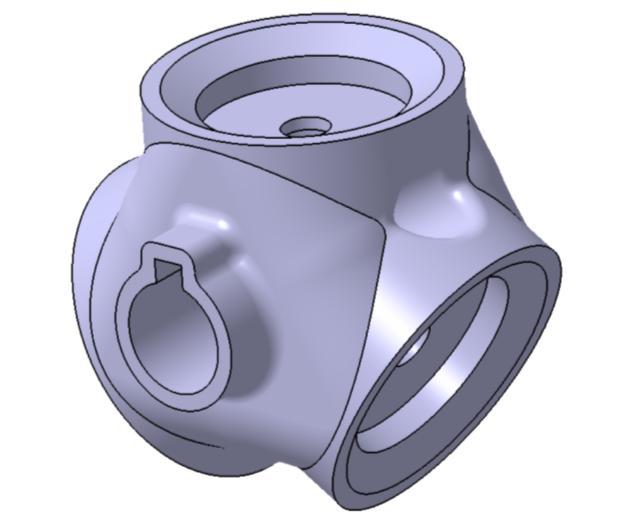

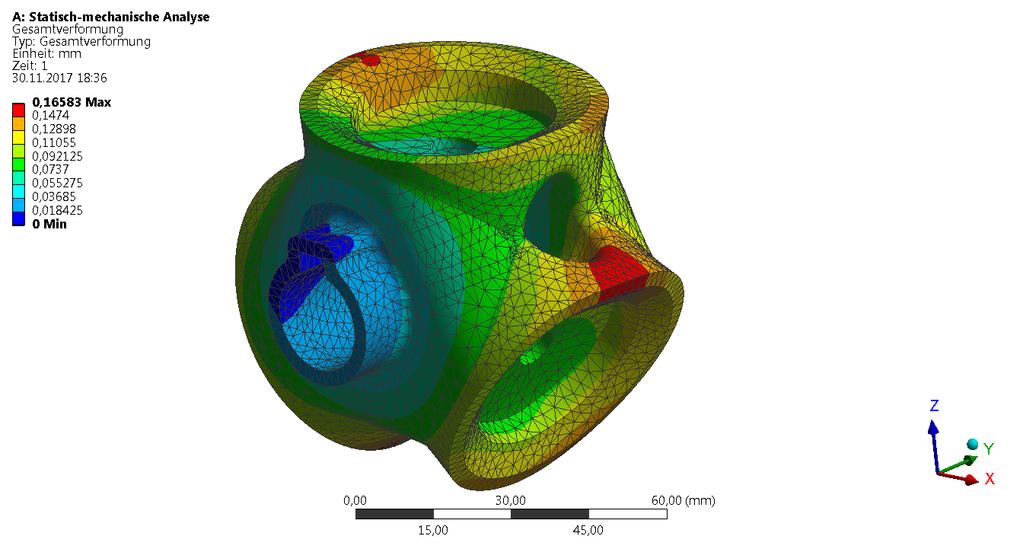

3 Entwurf eines individuellen Gestaltungskonzeptes und 3D-Konstruktion einer Rotorblattnabe mit max. Leichtbaugrad (Durchführung in drei Gruppen) Návrh vlastní koncepce konstrukčního řešení náboje rotoru lopatek; 3D model náboje s maximálním stupněm odlehčení 3D-Konstruktion der Nabe Konstrukce 3D modelu náboje rotoru lopatek FEM-Berechnung und Dimensionierung der Nabe von jeder Gruppe FEM analýza a dimenzování vlastních návrhů náboje rotoru lopatek (samostatně ve skupinách) Vorstellung der Ergebnisse durch jede Gruppe Prezentace výsledků FEM analýzy po skupinách

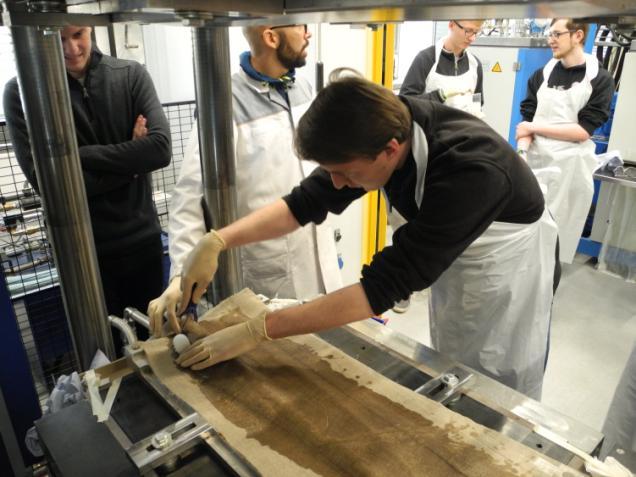

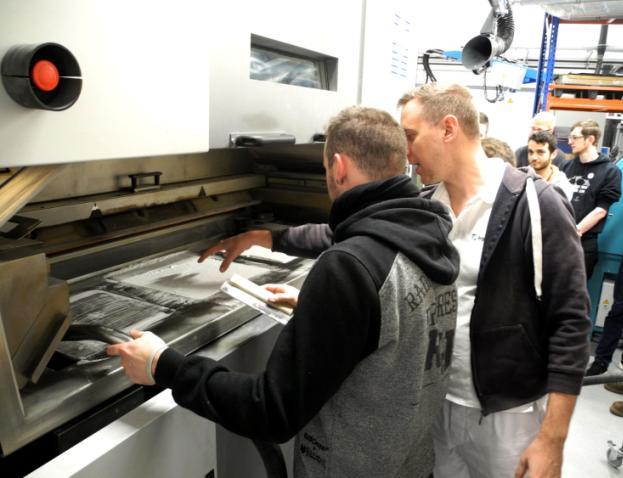

4 Část 2: Herstellung der Kleinwindkraftanlagen Část 2: Výroba malé větrné elektrárny Aktivität / Aktivity Gruppe 1: 3D Druck Vortrag und Praxis (1,5 Std.) Gruppe 2: Gewebeschneiden, Laminieren und Kleben (1,5 Std.) Skupina 1: 3D tisk (aditivní technologie) přednáška a praxe (1,5 hodiny) Skupina 2: Příprava tkaniny, laminace, lepení (1,5 hodny) Gruppe 2: 3D Druck Vortrag und Praxis (1,5 Std.) Gruppe 1: Gewebeschneiden, Laminieren und Kleben (1,5 Std.) Skupina 2: 3D tisk (aditivní technologie) přednáška a praxe (1,5 hodiny) Skupina 1: Příprava tkaniny, laminace, lepení (1,5 hodny) Montage der Anlage Montáž zařízení

5 Funktionstest der Anlage (Messung der Leistung + Glühbirne als Verbraucher) und Biegeprüfung von Rotorblatt und ggf. Nabe (Messung von Kraft und Verformung => Abgleich mit Berechnung) Ověření funkčnosti zařízení (Měření výkonu + žárovka jako spotřebič) a zatěžování lopatky rotoru a náboje na ohyb (měření síly a deformace, porovnání s výpočtem) Zusammenfassung und Diskussion Shrnutí a diskuse
