1 Easy-6 Pivottür mit Seitenwand / Otočné dveře s boční stěnou Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf. Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach Anleitung montiert sein, entfällt der Gewährleistungsanspruch. Montáž výrobku provádějte pouze dle přiloženého montážního návodu. V případě že výrobek není montován dle návodu, zaniká nárok na záruku. Prosím, přečtěte si pozorně návod a uschovejte jej pro pozdější použití.

Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung durch einen autorisierten Fachmann vornehmen zu lassen.

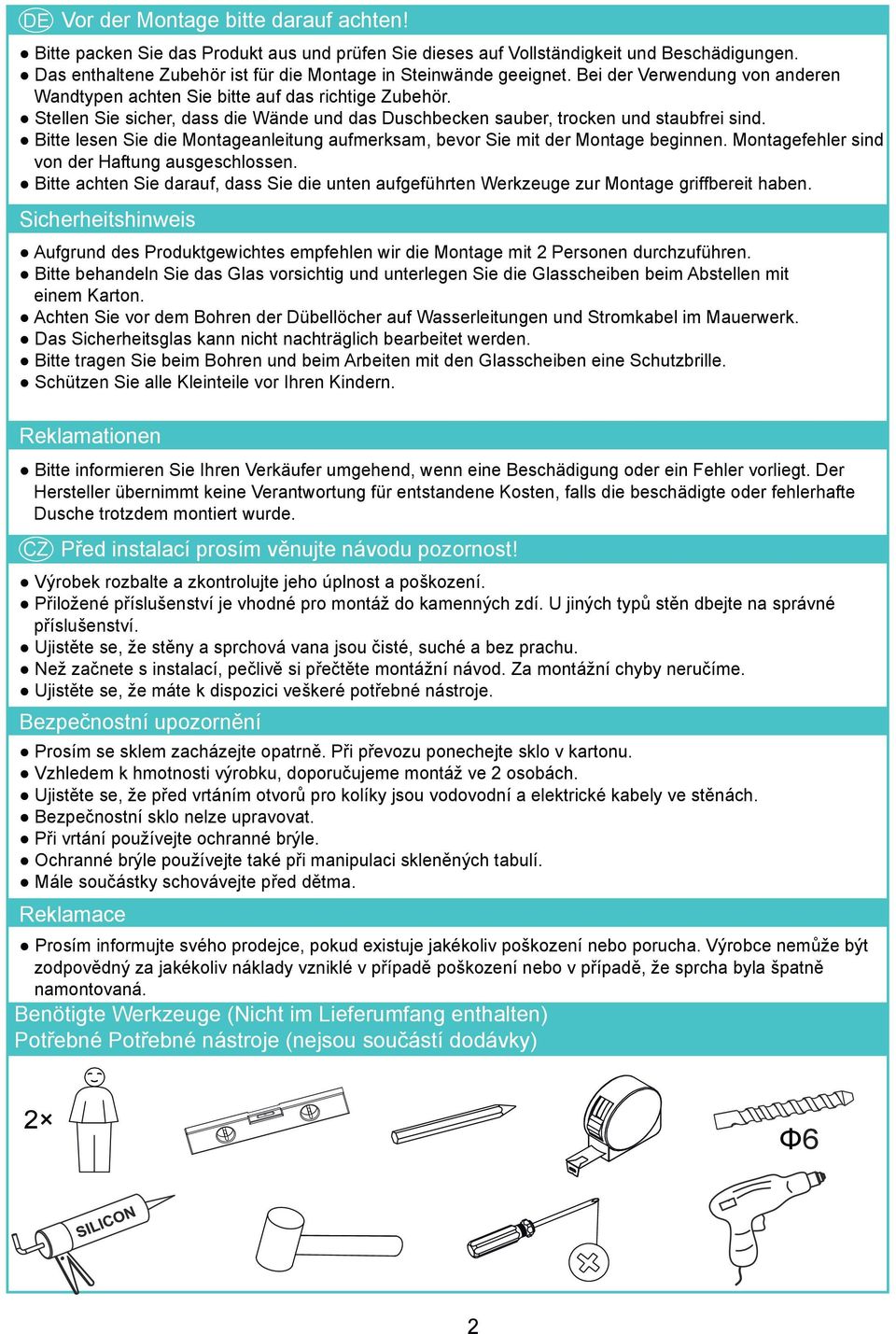

2 DE Vor der Montage bitte darauf achten! Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. Stellen Sie sicher, dass die Wände und das Duschbecken sauber, trocken und staubfrei sind. Bitte lesen Sie die Montageanleitung aufmerksam, bevor Sie mit der Montage beginnen. Montagefehler sind von der Haftung ausgeschlossen. Bitte achten Sie darauf, dass Sie die unten aufgeführten Werkzeuge zur Montage griffbereit haben. Sicherheitshinweis Aufgrund des Produktgewichtes empfehlen wir die Montage mit Personen durchzuführen. Bitte behandeln Sie das Glas vorsichtig und unterlegen Sie die Glasscheiben beim Abstellen mit einem Karton. Achten Sie vor dem Bohren der Dübellöcher auf Wasserleitungen und Stromkabel im Mauerwerk. Das Sicherheitsglas kann nicht nachträglich bearbeitet werden. Bitte tragen Sie beim Bohren und beim Arbeiten mit den Glasscheiben eine Schutzbrille. Schützen Sie alle Kleinteile vor Ihren Kindern. Reklamationen Bitte informieren Sie Ihren Verkäufer umgehend, wenn eine Beschädigung oder ein Fehler vorliegt. Der Hersteller übernimmt keine Verantwortung für entstandene Kosten, falls die beschädigte oder fehlerhafte Dusche trotzdem montiert wurde. CZ Před instalací prosím věnujte návodu pozornost! Výrobek rozbalte a zkontrolujte jeho úplnost a poškození. Přiložené příslušenství je vhodné pro montáž do kamenných zdí. U jiných typů stěn dbejte na správné příslušenství. Ujistěte se, že stěny a sprchová vana jsou čisté, suché a bez prachu. Než začnete s instalací, pečlivě si přečtěte montážní návod. Za montážní chyby neručíme. Ujistěte se, že máte k dispozici veškeré potřebné nástroje. Bezpečnostní upozornění Prosím se sklem zacházejte opatrně. Při převozu ponechejte sklo v kartonu. Vzhledem k hmotnosti výrobku, doporučujeme montáž ve osobách. Ujistěte se, že před vrtáním otvorů pro kolíky jsou vodovodní a elektrické kabely ve stěnách. Bezpečnostní sklo nelze upravovat. Při vrtání používejte ochranné brýle. Ochranné brýle používejte také při manipulaci skleněných tabulí. Mále součástky schovávejte před dětma. Reklamace Prosím informujte svého prodejce, pokud existuje jakékoliv poškození nebo porucha. Výrobce nemůže být zodpovědný za jakékoliv náklady vzniklé v případě poškození nebo v případě, že sprcha byla špatně namontovaná. Benötigte Werkzeuge (Nicht im Lieferumfang enthalten) Potřebné Potřebné nástroje (nejsou součástí dodávky) Φ6

Stellen Sie sicher, dass die Wände und das Duschbecken sauber, trocken und staubfrei sind. Bitte lesen Sie die Montageanleitung aufmerksam, bevor Sie mit der Montage beginnen.

3 Explosionszeichnung/Rozložený náhled D D D D B A C

4 Zubehörliste/Seznam Příslušenství Parts Supplied Continue Nr. Beschreibung Menge Art.-Nr. SLB50 Abdeckkappe Rahmenprofil A/Kryt pro Rámové Profily A Abdeckkappe Wandprofil A/Kryt pro Stěnové Profily A SLB7 Wandprofil/Stěnový Profil LC9 Rahmenprofil/Profil Rámu 5 Klipsprofil/Klipový Profil LC LC57 6 PVC Klemmprofil Glasscheibe/PVC upínací profil skleněné tabule DS076 7 Seitenwandscheibe / Boční tabule BL088A06Z 8 Eckprofil / Rohový profil LC 9 Abdeckkappe Eckprofil A/Kryt pro Profily A SLB0 0 Klipsprofil/Klipový Profil LC5 Magnetprofil Rahmen/Magnetický profil rámu LC Magnetleiste B /Magnetický Proužek B CT07 Griff/Rukojeť LS0C Magnetleiste A /Magnetický Proužek A CT05 5 Türglasscheibe/Skleněné dveře BL085A06Z 6 Oberes Querprofil Tür/Vrchní příčný profil dveří LC56 7 Drehgelenk/Otočný kloub JL00B 8 Wasserabweisprofil Türe/Voděodolný dveřní profil DS057 9 Rahmenprofil/Profil Rámu LC0 0 Abdeckkappe Wandprofil A/Kryt pro Stěnové Profily A SLB8 Abdeckkappe Rahmenprofil B/Kryt pro Rámové Profily B SLB5 Unteres Querprofil Tür/Spodní příčný profil dveří LC56 Unteres Wasserabweisprofil lang A/Spodní voděodolný profil dlouhý A DS058 Unteres Wasserabweisprofil kurz A/Spodní voděodolný profil krátký A DS LD077A 6 Selbstschneidende Schraube /Samořezný šroub Rahmenverbindung aus Kunststoff/Přípojka z Plastu SLF5 7 Rahmenverbindung aus Kunststoff A/Přípojka z Plastu A SLB 8 9 Fixierungsschieber aus Kunststoff/Fixační ventil z plastu SLF5 Fixierungskappe für Rahmenverbinder/Fixační Krytka pro Konektor Rámu Abdeckkappe für Schrauben/Krytka na Šroub SLB SLA59 LD0A SLA 0 Selbstschneidende Schraube /Samořezný šroub Grundplatte Gelenk/Kloub základní desky Lose Schrauben und Befestigungsmaterial/Šrouby a spojovací materiál A B Kreuzschraube/Šroub ST.9x0 Wanddübel Φ6x0/Hmoždinka Φ6x0 x C Kreuzschraube/Šroub ST.9x0 x6 D Sechskantschlüssel/Klíč na šestihrannou matici x x6

LC LC57 6 PVC Klemmprofil Glasscheibe/PVC upínací profil skleněné tabule DS076 7 Seitenwandscheibe / Boční tabule BL088A06Z 8 Eckprofil / Rohový profil LC 9 Abdeckkappe Eckprofil A/Kryt pro Profily A

5 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne Prosím překontrolujte povrch stěny a postavení sprchové vaničky. Bitte stellen Sie sicher, dass die Duschtasse im Wasser steht./prosím ujistěte se, že sprchová vanička stojí ve vodě. h 000mm. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber versiegelt sein, bevor Sie die Dusche montieren./před montáží sprchy se ujistěte, že dlaždice nebo jiné tapety jsou uzavřeny v čistém rozsahu sprchové vaničky N ICO SIL. Die Wände müssen bis zum Rand der Duschtasse und mindestens Meter oberhalb Oberkante der Duschtasse gefliest sein./dlaždice musí být až k okraji vaničky a nejméně metry vedle sebe od horního okraje vaničky. Schritt - Montage der Wandprofile/Krok - Instalace stěnových profilů W W 6-φ6 Tiefe/Hloubka 0mm C 6 B 6 W/W(mm) Tür/Dveře W/W(mm) Seitenwand/Boční stěna

/před montáží sprchy se ujistěte, že dlaždice nebo jiné tapety jsou uzavřeny v čistém rozsahu sprchové vaničky N ICO SIL.

6 Schritt Montage der Pivottür / Krok Montáž otočných dveří Schritt Montage der Seitenwand / Krok Montáž boční stěny 6

7 Schritt Fixierung der Seitenwand / Krok Upevnění boční stěny 0-0mm 7 A

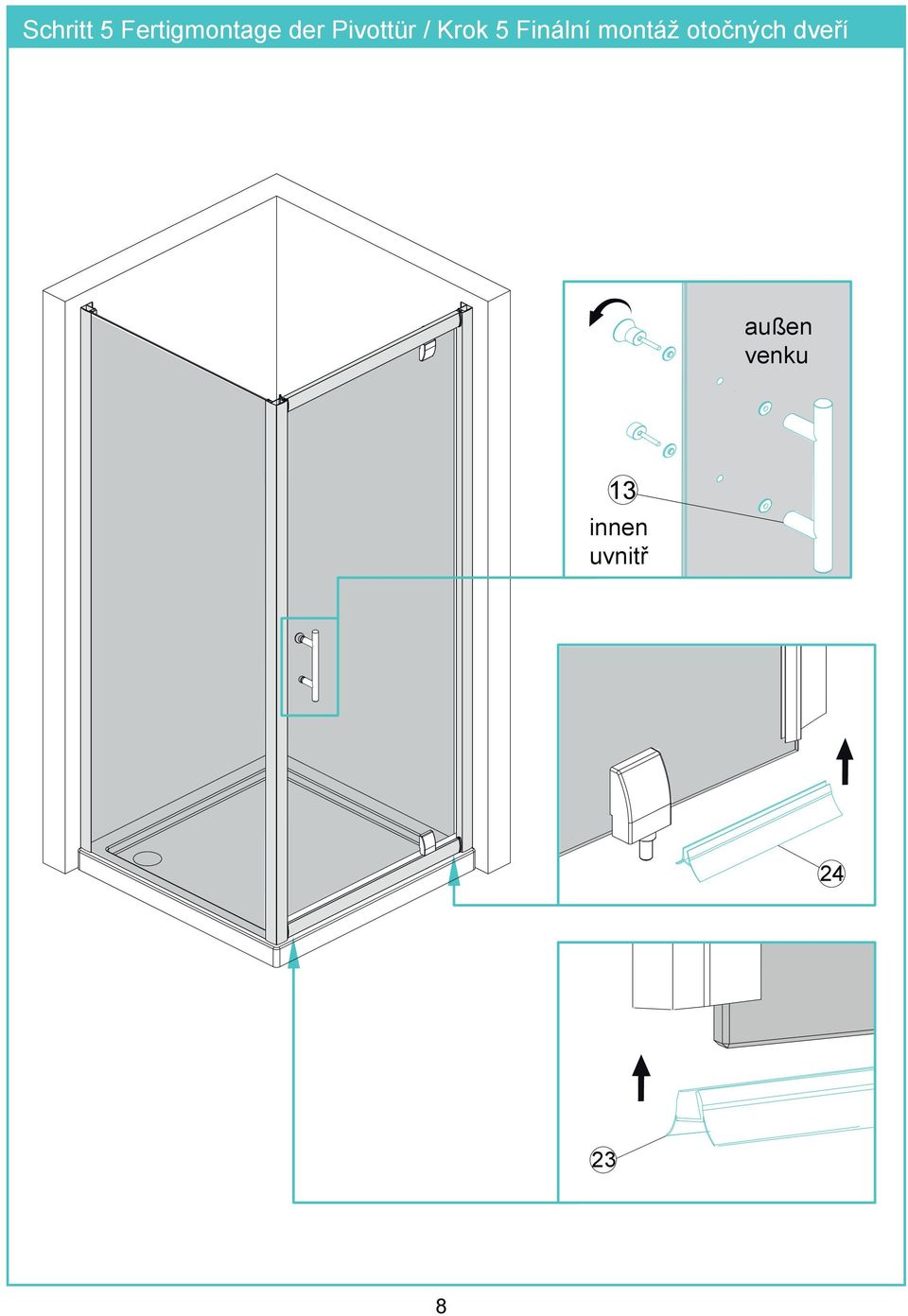

8 Schritt 5 Fertigmontage der Pivottür / Krok 5 Finální montáž otočných dveří außen venku innen uvnitř 8

9 Schritt 6 Einstellung der Pivottür / Krok 6 Umístění otočných dveří D 9 0

10 Schritt 7 Montage der Klipsprofile / Krok 7 - Montáž klipové role

11 Schritt 8 Montage der Abdeckkappen / Krok 8 - Montáž krytu

12 Schritt 9 Abdichtung mit Silikon / Krok 9 - Utěsnění silikonem Std. Bitte nutzen Sie die Dusche erst Stunden nach der Silikonisierung / Prosím sprchu je možné použít až za hodin od utěsnění silikonem. Silikonisieren Sie die Duschabtrennung nur von außen / Sprchovou zástěnu utěsněte silikonem zvenčí.. Silikonisieren Sie die Duschabtrennung nur entlang der oben farblich markierten Linien /Sprchovou zástěnu utěsněte silikonem pouze podél horních barevných čar.

13 Hergestellt für: Globus Fachmärkte GmbH & Co. KG, Zechenstraße 8, 66 Völklingen EN 8:00 + A:008
