MALÉ KYTAROVÉ KOMBO - VÝROBA II.

Transkript

1 MECHANICKÉ DÍLY BLOKU ZESILOVAČE Všechny součásti bloku zesilovače jsou montovány na šasi z polotvrdého hliníkového plechu tl. 1,5 mm. Jeho výkres je na obr. 8. Povrchová úprava by měla být provedena kvalitním lakem (např. práškovým vypalovacím lakem), pozor však na uzemnění v okolí uzemňovacího šroubu je třeba lak z vnitřní strany odstranit, aby spojení očka zemního vodiče síťového kabelu s plechem šasi bylo dokonale vodivé. Popis ovládacích prvků, konektorů atd. je nejlepší sítotiskem, může ale být použita i předem potisknutá samolepící fólie. Příklad popisu je na obr. 9. Druhý potřebný díl je krycí plech, jehož výkres je na obr. 10. I tento kryt by měl mít povrchovou úpravu kvalitním lakem. KOMPLETACE BLOKU ZESILOVAČE Deska plošných spojů výkonového zesilovače je k šasi zesilovače připevněna přes čtyři distanční sloupky délky 8 mm. Deska plošných spojů předzesilovače je na šasi připevněna maticemi potenciometrů a vstupního konektoru Jack, pro zamezení mechanických vibrací je deska uchycena ještě dvěma distančními sloupky délky 45 mm. Spojová deska konektorů je k šasi zesilovače připevněna pouze maticemi konektorů Jack. Toroidní síťový transformátor se zalitým středem je k šasi přišroubován pomocí zápustného šroubu M6. Na zadním panelu je pak připevněno pojistkové pouzdro a pomocí samosvorné úhlové průchodky i přívodní síťový kabel. Do obdélníkového otvoru v horním panelu je zasunut prosvětlený síťový vypínač. Dále je do otvoru nad vstupním konektorem přišroubován páčkový přepínač s připájeným kablíkem ukončeným dvoupinovým konektorem. Po mechanické instalaci všech dílů je možné propojit je elektricky. Blokové schéma propojení je na obr. 12. Signálové rozvody jsou řešeny kabelovými svazky s konektory. Síťový rozvod je proveden pájenými spoji. Očko zemního vodiče síťového kabelu (PE) je připevněno pod distanční sloupek desky předzesilovače v místě, kde je odstraněn lak ze šasi zesilovače. Vodiče sekundárního vinutí síťového transformátorů a výstupní kabel k reproduktoru jsou opatřeny konektory typu faston. Kompletace bloku zesilovače se dokončí připevněním krytu z děrovaného plechu (viz obr. 10) přišroubováním pomocí osmi šroubů M3 s většími podložkami. Obr. 8b. Šasi zesilovače (pohled zevnitř) 1 / 7

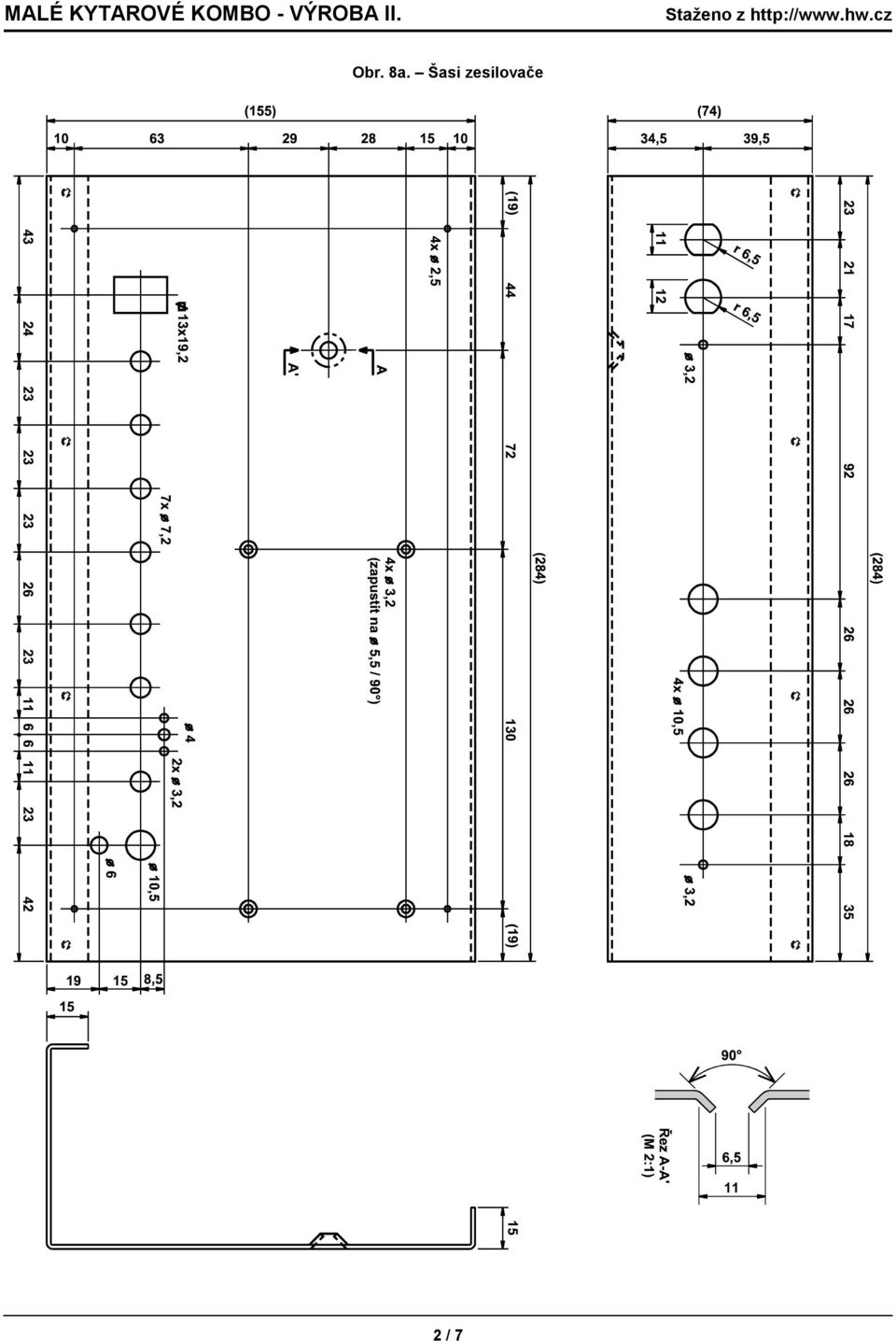

2 Obr. 8a. Šasi zesilovače 2 / 7

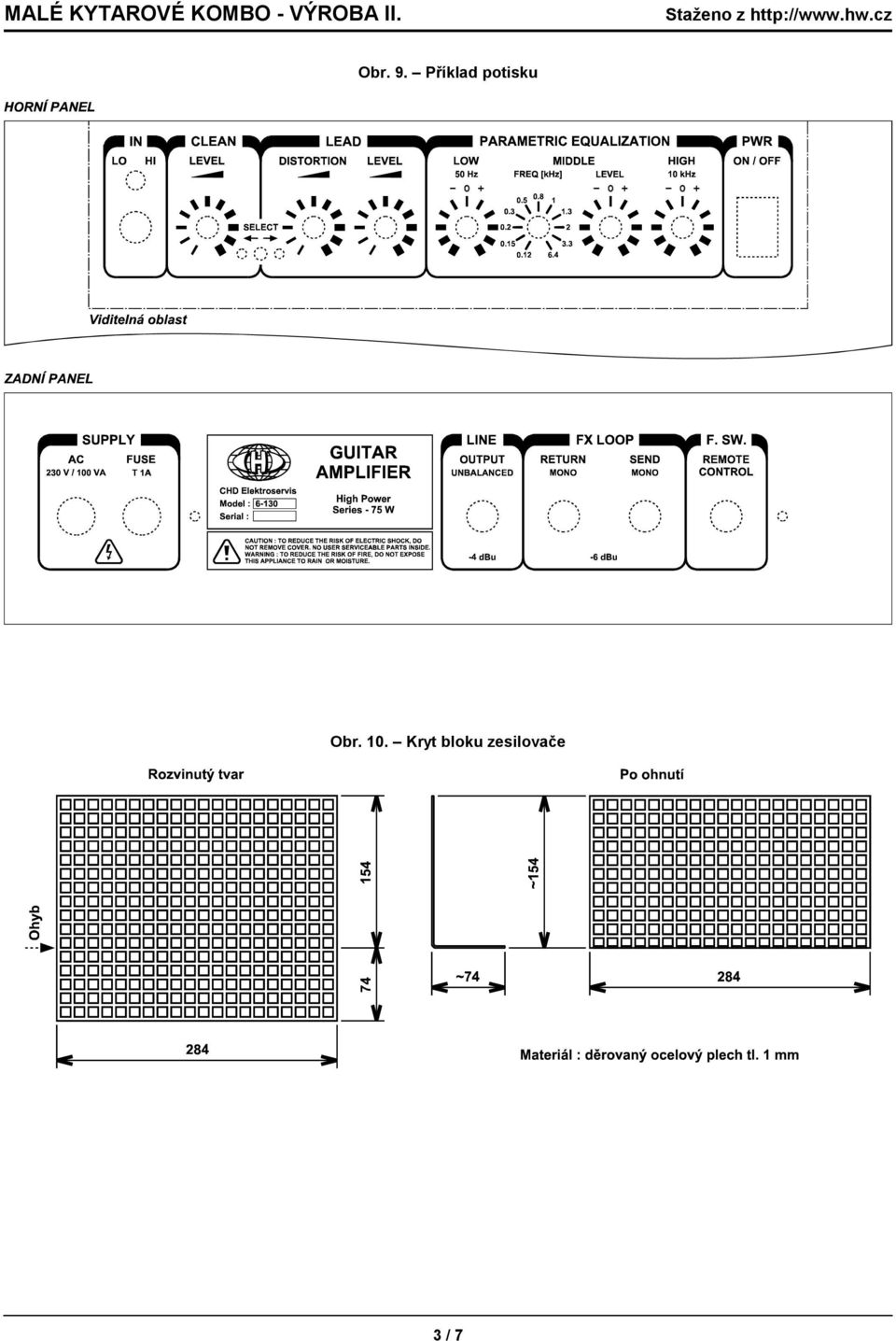

3 Obr. 9. Příklad potisku Obr. 10. Kryt bloku zesilovače 3 / 7

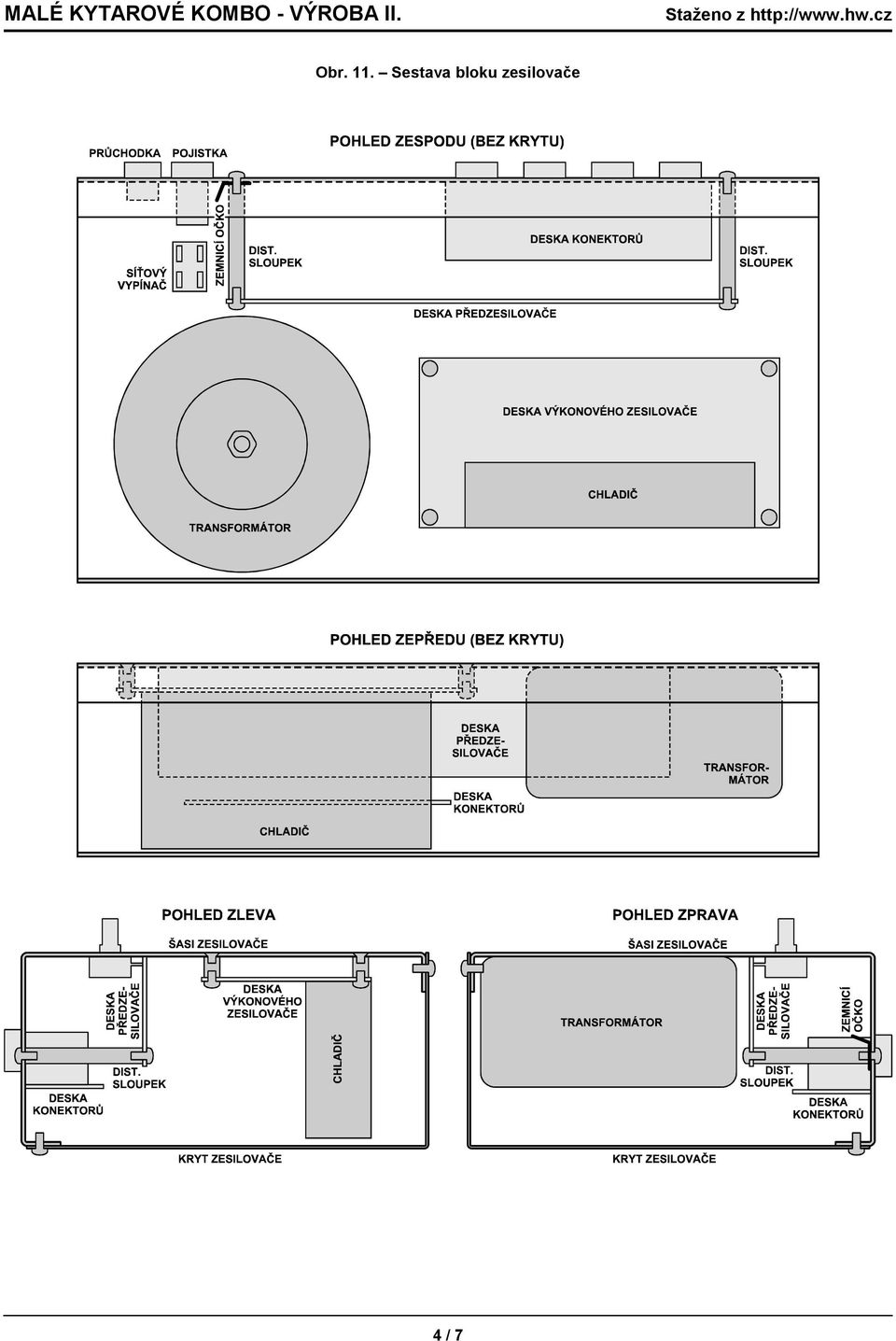

4 Obr. 11. Sestava bloku zesilovače 4 / 7

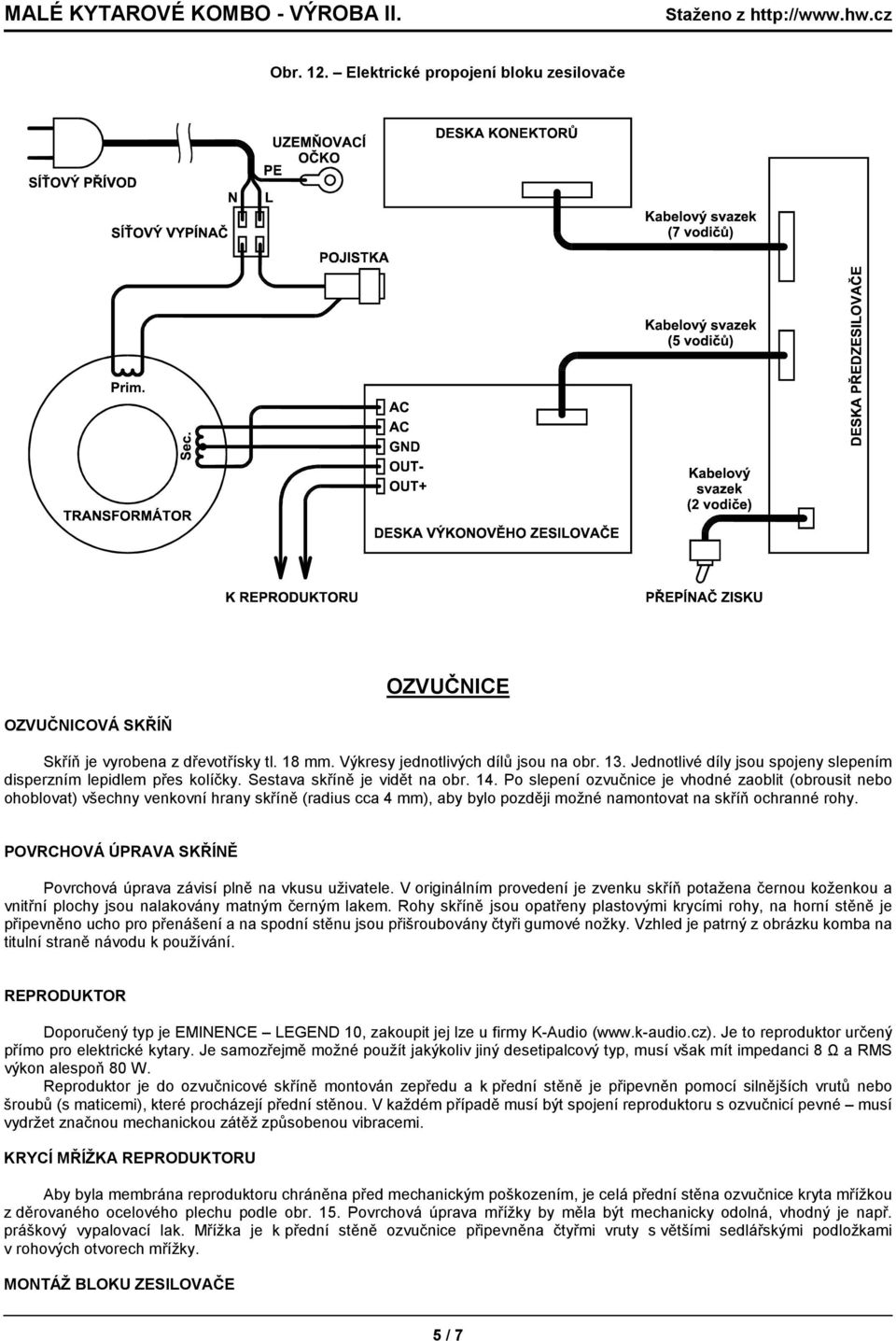

5 Obr. 12. Elektrické propojení bloku zesilovače OZVUČNICE OZVUČNICOVÁ SKŘÍŇ Skříň je vyrobena z dřevotřísky tl. 18 mm. Výkresy jednotlivých dílů jsou na obr. 13. Jednotlivé díly jsou spojeny slepením disperzním lepidlem přes kolíčky. Sestava skříně je vidět na obr. 14. Po slepení ozvučnice je vhodné zaoblit (obrousit nebo ohoblovat) všechny venkovní hrany skříně (radius cca 4 mm), aby bylo později možné namontovat na skříň ochranné rohy. POVRCHOVÁ ÚPRAVA SKŘÍNĚ Povrchová úprava závisí plně na vkusu uživatele. V originálním provedení je zvenku skříň potažena černou koženkou a vnitřní plochy jsou nalakovány matným černým lakem. Rohy skříně jsou opatřeny plastovými krycími rohy, na horní stěně je připevněno ucho pro přenášení a na spodní stěnu jsou přišroubovány čtyři gumové nožky. Vzhled je patrný z obrázku komba na titulní straně návodu k používání. REPRODUKTOR Doporučený typ je EMINENCE LEGEND 10, zakoupit jej lze u firmy K-Audio ( Je to reproduktor určený přímo pro elektrické kytary. Je samozřejmě možné použít jakýkoliv jiný desetipalcový typ, musí však mít impedanci 8 Ω a RMS výkon alespoň 80 W. Reproduktor je do ozvučnicové skříně montován zepředu a k přední stěně je připevněn pomocí silnějších vrutů nebo šroubů (s maticemi), které procházejí přední stěnou. V každém případě musí být spojení reproduktoru s ozvučnicí pevné musí vydržet značnou mechanickou zátěž způsobenou vibracemi. KRYCÍ MŘÍŽKA REPRODUKTORU Aby byla membrána reproduktoru chráněna před mechanickým poškozením, je celá přední stěna ozvučnice kryta mřížkou z děrovaného ocelového plechu podle obr. 15. Povrchová úprava mřížky by měla být mechanicky odolná, vhodný je např. práškový vypalovací lak. Mřížka je k přední stěně ozvučnice připevněna čtyřmi vruty s většími sedlářskými podložkami v rohových otvorech mřížky. MONTÁŽ BLOKU ZESILOVAČE 5 / 7

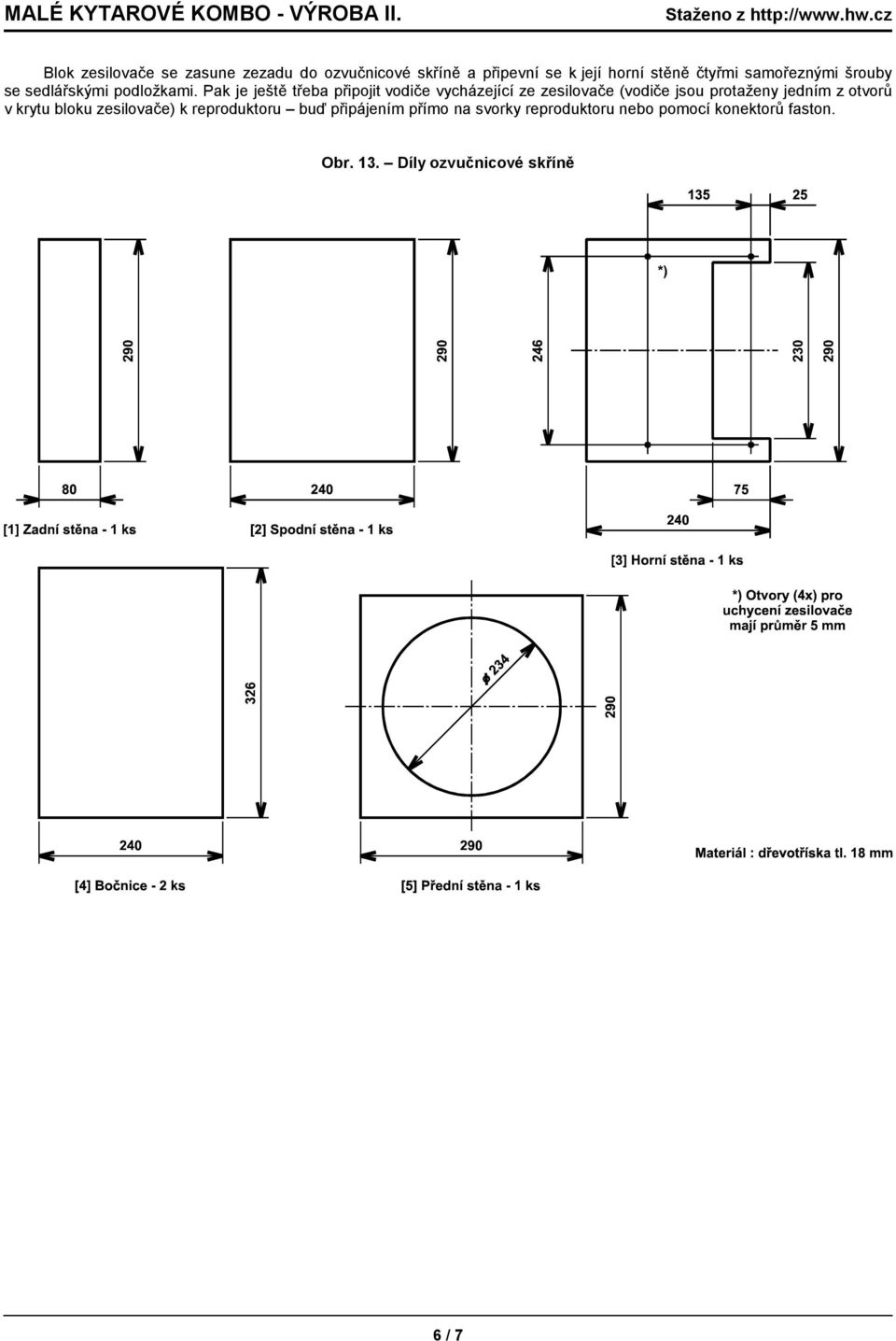

6 Blok zesilovače se zasune zezadu do ozvučnicové skříně a připevní se k její horní stěně čtyřmi samořeznými šrouby se sedlářskými podložkami. Pak je ještě třeba připojit vodiče vycházející ze zesilovače (vodiče jsou protaženy jedním z otvorů v krytu bloku zesilovače) k reproduktoru buď připájením přímo na svorky reproduktoru nebo pomocí konektorů faston. Obr. 13. Díly ozvučnicové skříně 6 / 7

7 Obr. 14. Sestava ozvučnicové skříně Obr. 15. Krycí mřížka reproduktoru HW Server, s.r.o. Autoři: Daniel Chlouba, Jan David, 7 / 7
