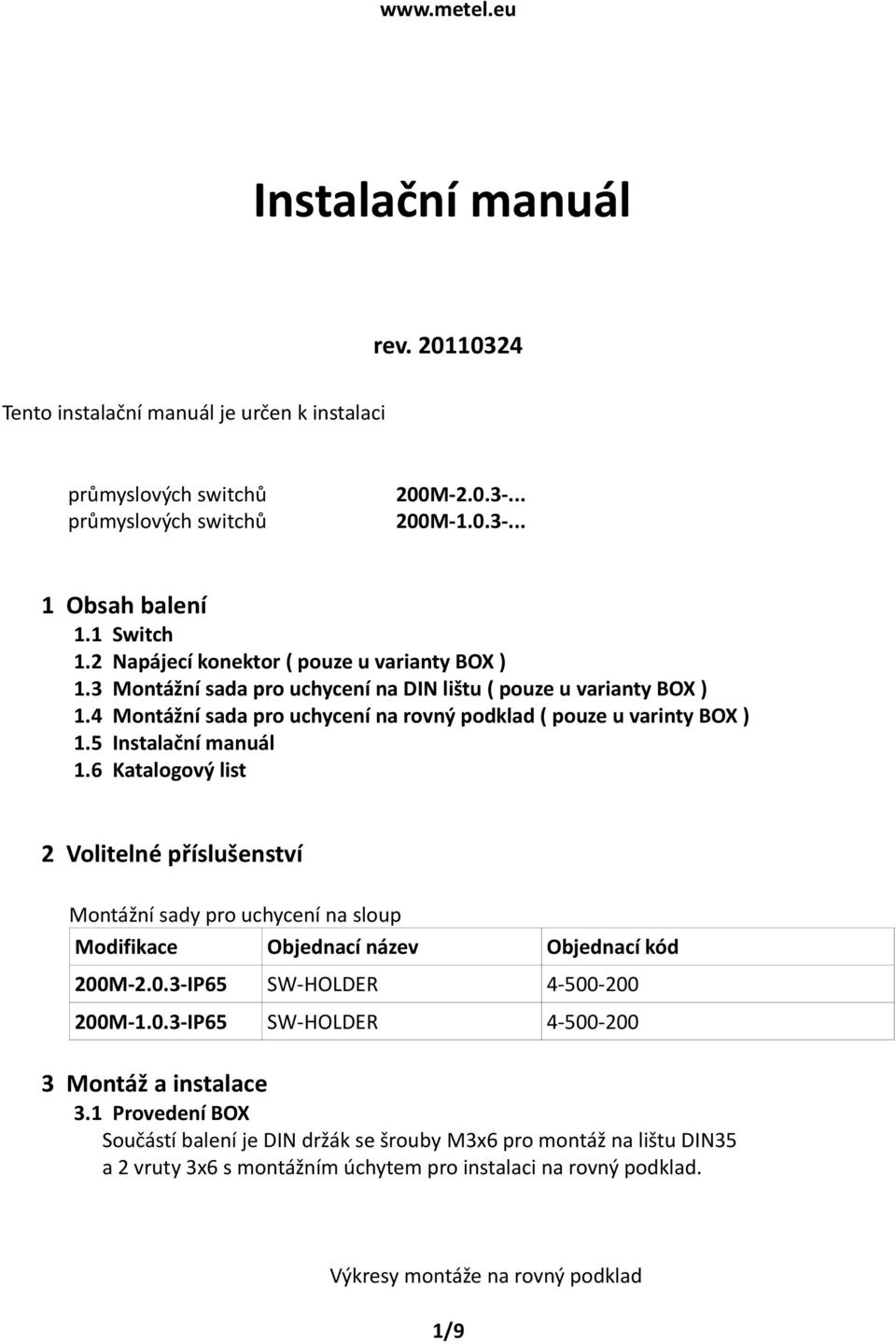

1 Instalační manuál rev Tento instalační manuál je určen k instalaci průmyslových switchů průmyslových switchů 200M M Obsah balení Switch Napájecí konektor ( pouze u varianty BOX ) Montážní sada pro uchycení na DIN lištu ( pouze u varianty BOX ) Montážní sada pro uchycení na rovný podklad ( pouze u varinty BOX ) Instalační manuál Katalogový list 2 Volitelné příslušenství Montážní sady pro uchycení na sloup Modifikace Objednací název Objednací kód 200M IP65 SW-HOLDER M IP65 SW-HOLDER Montáž a instalace 3.1 Provedení BOX Součástí balení je DIN držák se šrouby M3x6 pro montáž na lištu DIN35 a 2 vruty 3x6 s montážním úchytem pro instalaci na rovný podklad. Výkresy montáže na rovný podklad 1/9

manuál Katalogový list 2 Volitelné příslušenství Montážní sady pro uchycení na sloup Modifikace Objednací název Objednací kód 200M-2.0.3-IP65 SW-HOLDER 4-500-200 200M-1.0.3-IP65 SW-HOLDER 4-500-200 3 Montáž a instalace 3.

2 60,00 109,00 175,00 119,00 Výkresy montáže na DIN35 60, , /9

3 3.2 Provedení RACK Při vypnuté rackové skříni zasuňte switch do vodících lišt Po zasunutí do vodicích lišt vizuálně zkontrolujte zda došlo ke správnému zasunutí napájecího konektoru do základní napájecí desky rackové skříně PoE napájení je podporováno pouze u 19 van BREAK-RACK/PoE Provedení IP Povolením 4(6)šroubů demontujte víko AL krabice Montáž na zeď Pomocí 4 ks vrutů a hmoždin z příslušenství připevněte krabici na zeď tak, aby byla ve svislé poloze a otvory s průchodkami pro přívodní kabely byly orientovány směrem dolů Montáž na stožár Ke dnu krabice pomocí 4ks šroubů, podložek a matic z příslušenství holderu upevněte držák pro uchycení krabice na stožár. Překontrolujeme dotažení šroubů Do mezery mezi držák a dno krabice vsuňte 2 vázací pásky pro uchycení krabice s držákem na stožár Vázacími sponami pevně stáhněte pásky a zafixujte tak krabici na stožáru vývodkami směrem dolů Připojte napájení a signálové kabely Namontujte víko krabice. Před montáží víka zkontrolujte čistotu těsnících (dosedacích) ploch víka a krabice. 3/9

3.3.3 Montáž na stožár 3.3.3.1 Ke dnu krabice pomocí 4ks šroubů, podložek a matic z příslušenství holderu upevněte držák pro uchycení krabice na stožár. Překontrolujeme dotažení šroubů 3.3.3.2 Do mezery mezi držák a dno krabice vsuňte 2 vázací pásky pro uchycení krabice s držákem na stožár.

4 4 Připojení napájení 4.1 Provedení BOX Pro aplikace bez použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. SU-230/4870H 70W TRF-2420T TRF-2420T-IP55 TRF-2420T-IP55H Napájení připojte do svorek dle obrázků níže Propojení napájecího zdroje a zařízení proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či zařízení je vhodné konce vodičů opatřit buď lisovací dutinkou nebo ocínovat. DC AC GND(PE) 10-60VDC Pro aplikace s použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. SU-230/4870H 70W Pro aplikace s použití PoE+ (PoE+ podporují pouze media konvertory 200M a 2G-1.1.0) doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky s výstupním napětím nastaveným v rozmezí 53-56VDC. 4/9

Před připojením vodičů do konektoru (svorkovnice) zdroje či zařízení je vhodné konce vodičů opatřit buď lisovací dutinkou nebo ocínovat. DC AC GND(PE) 10

5 4.1.6 Napájení připojte do svorek dle obrázků níže. DC AC GND(PE) PoE(PoE+) VDC (53-56VDC) 4.2 Provedení RACK Napájení zařízení je realizováno prostřednictvím rackové skříně, do které byl switch zasunut. rackové skříně Podpora PoE Podpora PoE+ BREAK-RACK/3U-SU ne ne BREAK-RACK/PoE-100 ano na dotaz BREAK-RACK/PoE W ano na dotaz BREAK-RACK/PoE W ano na dotaz 4.3 Provedení IP Aplikace bez použití PoE Pro aplikace bez použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. SU-230/4870H 70W TRF-2420T TRF-2420T-IP55 TRF-2420T-IP55H Napájení připojte do svorek dle obrázků níže Propojení napájecího zdroje a zařízení proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo ocínovat. 5/9

3.1.1 Pro aplikace bez použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. SU-230/4870H 70W TRF-2420T TRF-2420T-IP55 TRF-2420T-IP55H 4.3.1.2 Napájení připojte do svorek dle obrázků níže.

6 DC AC 10-60VDC GND Aplikace s PoE Pro aplikace s použití PoE doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky. SU-230/4870H 70W Napájení připojte do svorek dle obrázků dále Propojení napájecího zdroje a zařízení proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo pocínovat Aplikace s PoE Pro aplikace s použití PoE+ (PoE+ podporují pouze media konvertory 200M1.0.1 a 2G-1.1.0) doporučujeme použít jako zdroj napájecího napětí zdroje z níže uvedené tabulky s výstustupním napětím nastaveným v rozmezí 53-56VDC Napájení připojte do svorek dle obrázků níže Propojení napájecího zdroje a switche proveďte pomocí dvou vodičů o průřezu 1-1,5 mm² (lanko). Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo pocínovat. DC AC PoE(PoE+) VDC (53-56VDC) GND 6/9

Před připojením vodičů do konektoru (svorkovnice) zdroje či switche je vhodné konce vodičů opatřit buď lisovací dutinkou nebo pocínovat. 4.3.

7 5 Uzemnění přepěťových ochran 5.1 Modifikace BOX Switch uzemněte dle obrázku vpravo Odpor uzemnění by měl být být maximálně 10 Ω Od očka k uzemnění doporučujeme pokračovat vodičem o průřezu minimálně 4mm Při větším zemním odporu se snižuje účinnost přepěťových ochran Délka uzemnění musí být co nejkratší. 5.2 Modifikace RACK Switch je uzemněn přes přívodní kabel 19 vany Odpor uzemnění by měl být být maximálně 10 Ω Při větším zemním odporu se snižuje účinnost přepěťových ochran Délka uzemnění musí být co nejkratší. 5.3 Modifikace IP Switch uzemněte dle obrázku vpravo Odpor uzemnění by měl být být maximálně 10 Ω Od očka k uzemnění doporučujeme pokračovat vodičem o průřezu minimálně 4mm Při větším zemním odporu se snižuje účinnost přepěťových ochran Délka uzemnění musí být co nejkratší. 5.4 Připojte Ethernet porty Pro propojení použijte RJ45 konektory nakrimpované na kabely UTP Cat5e Opláštění UTP kabelu musí odpovídat prostředí v němž je kabel instalován Fast ethernet porty switchů mohou být použity i ve venkovním prostředí bez dodatečných přepěťových ochran Fast ethernet porty media konvertorů mohou být použity i ve venkovním prostředí bez dodatečných přepěťových ochran, pokud délka UTP kabelu nepřesáhne 3m (osazena pouze jemná přepěťová ochrana). U delších vedení a zejména u nadzemních převěsů doporučujeme použít doplňovou přepěťovou ochranu BREAK100M/PoE-A-DPS. 5.5 Připojte Gigabit ethernet porty 7/9

5.2.3 Při větším zemním odporu se snižuje účinnost přepěťových ochran. 5.2.4 Délka uzemnění musí být co nejkratší. 5.3 Modifikace IP65 5.3.1 Switch uzemněte dle obrázku vpravo. 5.3.2 Odpor uzemnění by měl být být maximálně 10 Ω.

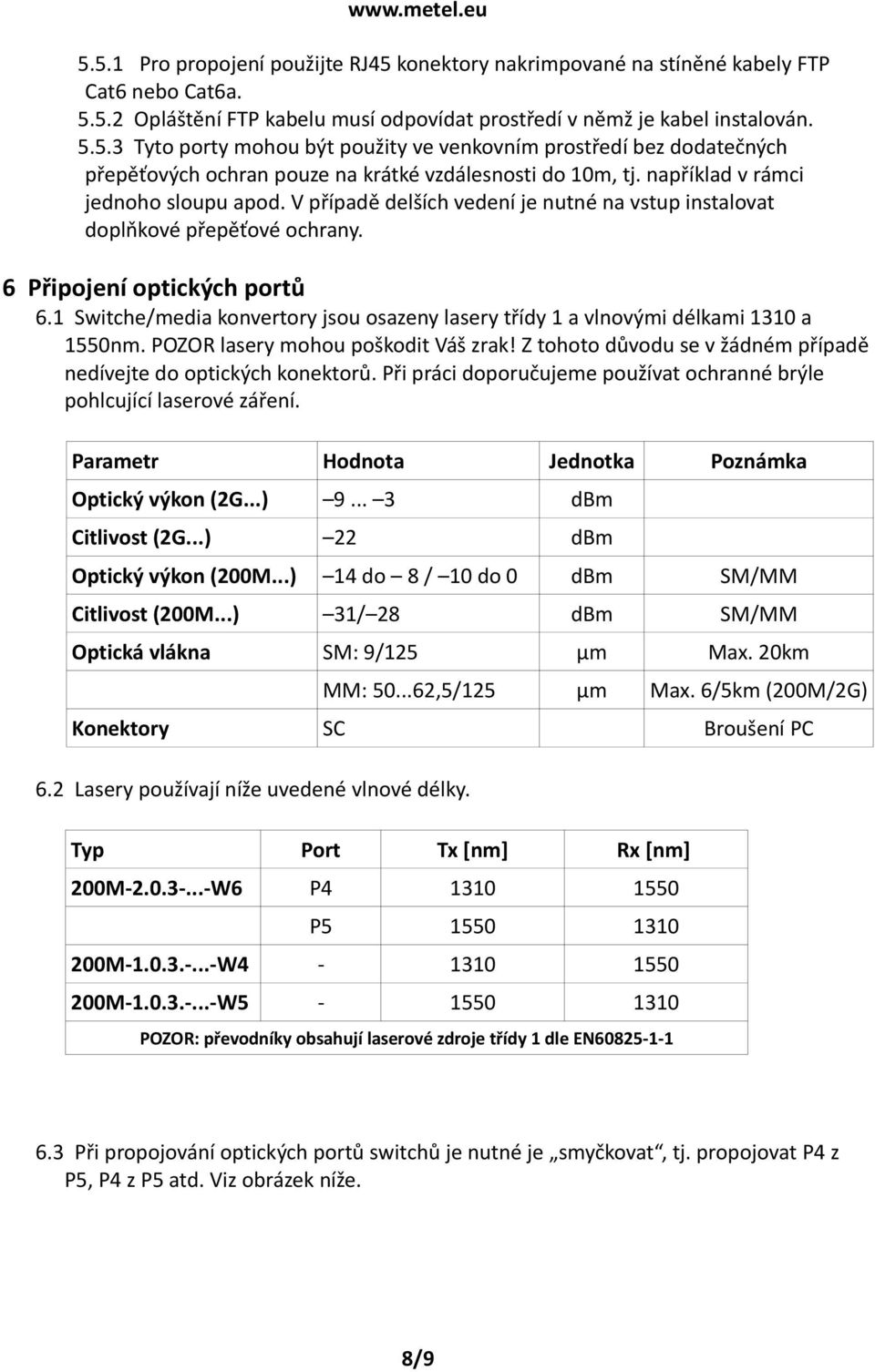

8 5.5.1 Pro propojení použijte RJ45 konektory nakrimpované na stíněné kabely FTP Cat6 nebo Cat6a Opláštění FTP kabelu musí odpovídat prostředí v němž je kabel instalován Tyto porty mohou být použity ve venkovním prostředí bez dodatečných přepěťových ochran pouze na krátké vzdálesnosti do 10m, tj. například v rámci jednoho sloupu apod. V případě delších vedení je nutné na vstup instalovat doplňkové přepěťové ochrany. 6 Připojení optických portů 6.1 Switche/media konvertory jsou osazeny lasery třídy 1 a vlnovými délkami 1310 a 1550nm. POZOR lasery mohou poškodit Váš zrak! Z tohoto důvodu se v žádném případě nedívejte do optických konektorů. Při práci doporučujeme používat ochranné brýle pohlcující laserové záření. Parametr Hodnota Jednotka Optický výkon (2G...) dbm Citlivost (2G...) 22 dbm Optický výkon (200M...) 14 do 8 / 10 do 0 dbm SM/MM Citlivost (200M...) 31/ 28 dbm SM/MM Optická vlákna SM: 9/125 μm Max. 20km MM: ,5/125 μm Max. 6/5km (200M/2G) Konektory Poznámka SC Broušení PC 6.2 Lasery používají níže uvedené vlnové délky. Port Tx [nm] Rx [nm] P P M W M W M W6 POZOR: převodníky obsahují laserové zdroje třídy 1 dle EN Při propojování optických portů switchů je nutné je smyčkovat, tj. propojovat P4 z P5, P4 z P5 atd. Viz obrázek níže. 8/9

1 Switche/media konvertory jsou osazeny lasery třídy 1 a vlnovými délkami 1310 a 1550nm. POZOR lasery mohou poškodit Váš zrak! Z tohoto důvodu se v žádném případě nedívejte do optických konektorů.

9 6.4 Při propojování optických portů media konvertorů je nutné proti sobě propojovat modifikace označené W4 a W5. Ne W4 proti W4 nebo W5 proti W5. Viz obrázek níže. 6.5 Správné propojení optických vláken je signalizováno rozsvícení zelené LED u portu. 6.6 Aktivita portu je signalizována blikáním zelené LED u portu. 6.7 Maximální vzdálenost mezi porty nesmí překročit vzdálenosti uvedené v tabulce výše. Další informace naleznete v katalogové listu 9/9

5 Správné propojení optických vláken je signalizováno rozsvícení zelené LED u portu. 6.
