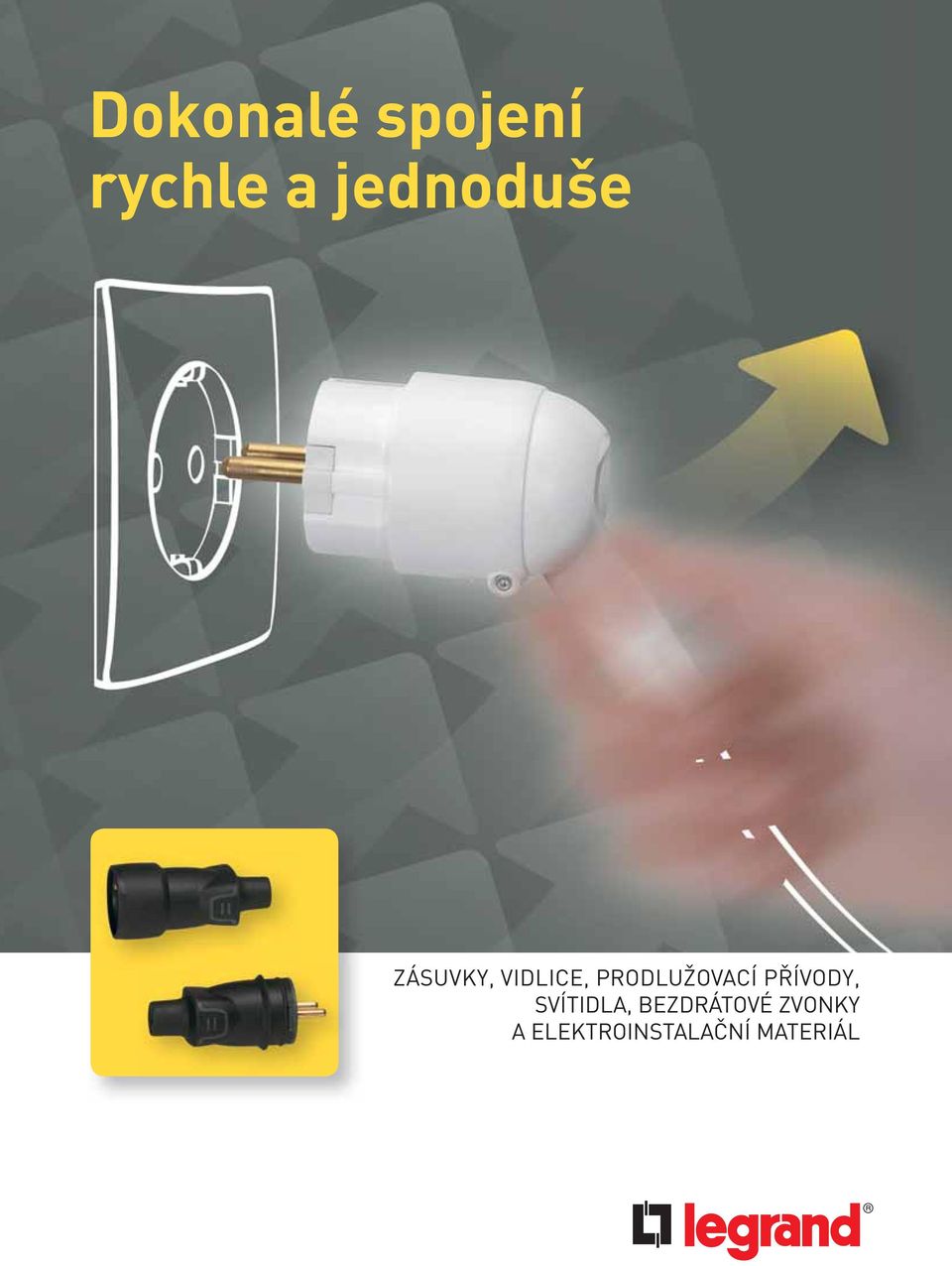

1 Dokonalé spojení rychle a jednoduše ZÁSUVKY, VIDLICE, PRODLUŽOVACÍ PŘÍVODY, SVÍTIDLA, BEZDRÁTOVÉ ZVONKY A ELEKTROINSTALAČNÍ MATERIÁL

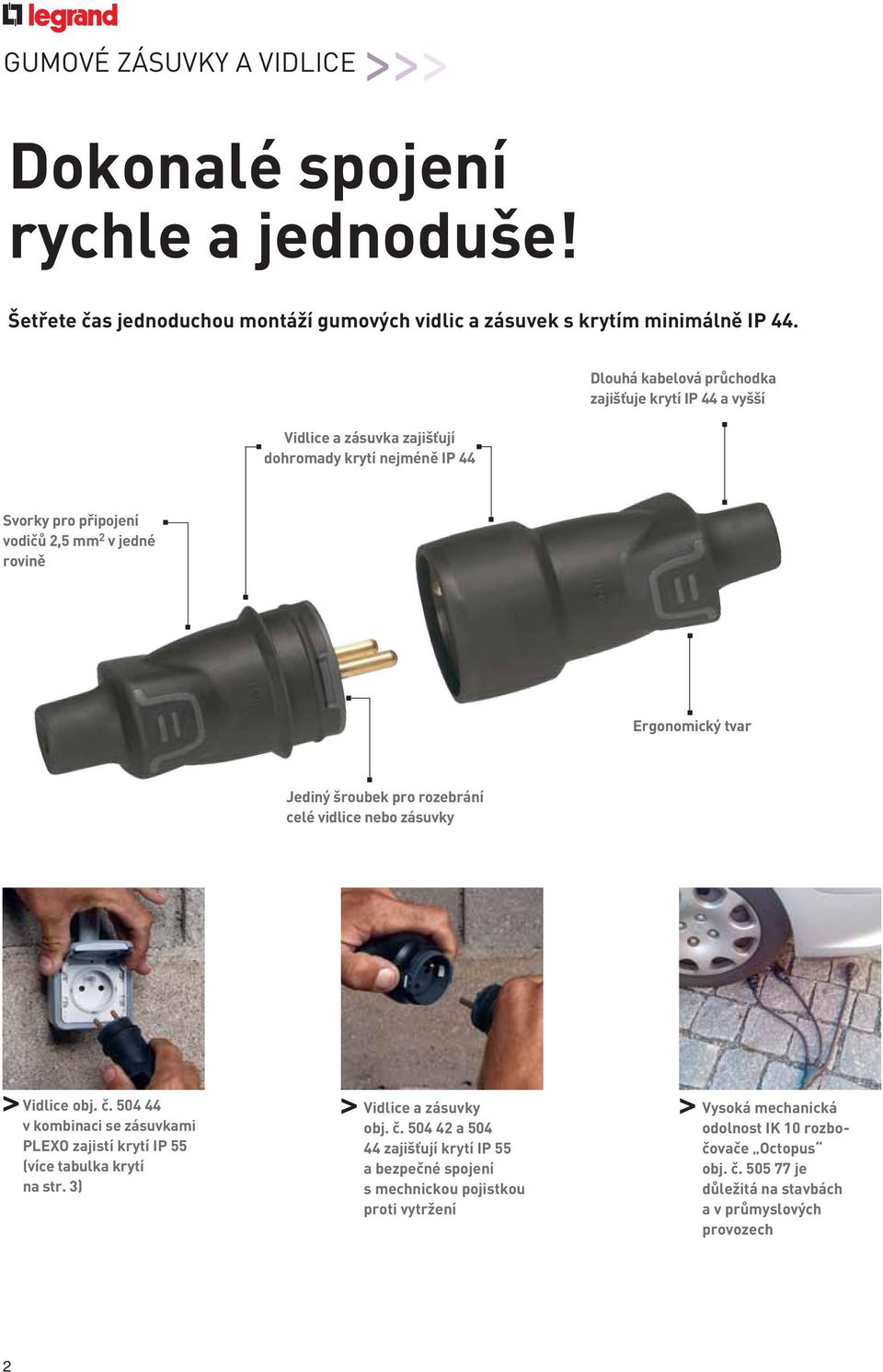

2 GUMOVÉ ZÁSUVKY A VIDLICE >>> Dokonalé spojení rychle a jednoduše! Šetřete čas jednoduchou montáží gumových vidlic a zásuvek s krytím minimálně IP 44. Vidlice a zásuvka zajišťují dohromady krytí nejméně IP 44 Dlouhá kabelová průchodka zajišťuje krytí IP 44 a vyšší Svorky pro připojení vodičů 2,5 mm 2 v jedné rovině Ergonomický tvar Jediný šroubek pro rozebrání celé vidlice nebo zásuvky > Vidlice obj. č v kombinaci se zásuvkami PLEXO zajistí krytí IP 55 (více tabulka krytí na str. 3) > Vidlice a zásuvky obj. č a zajišťují krytí IP 55 a bezpečné spojení s mechnickou pojistkou proti vytržení > Vysoká mechanická odolnost IK 10 rozbočovače Octopus obj. č je důležitá na stavbách a v průmy slových provozech 2

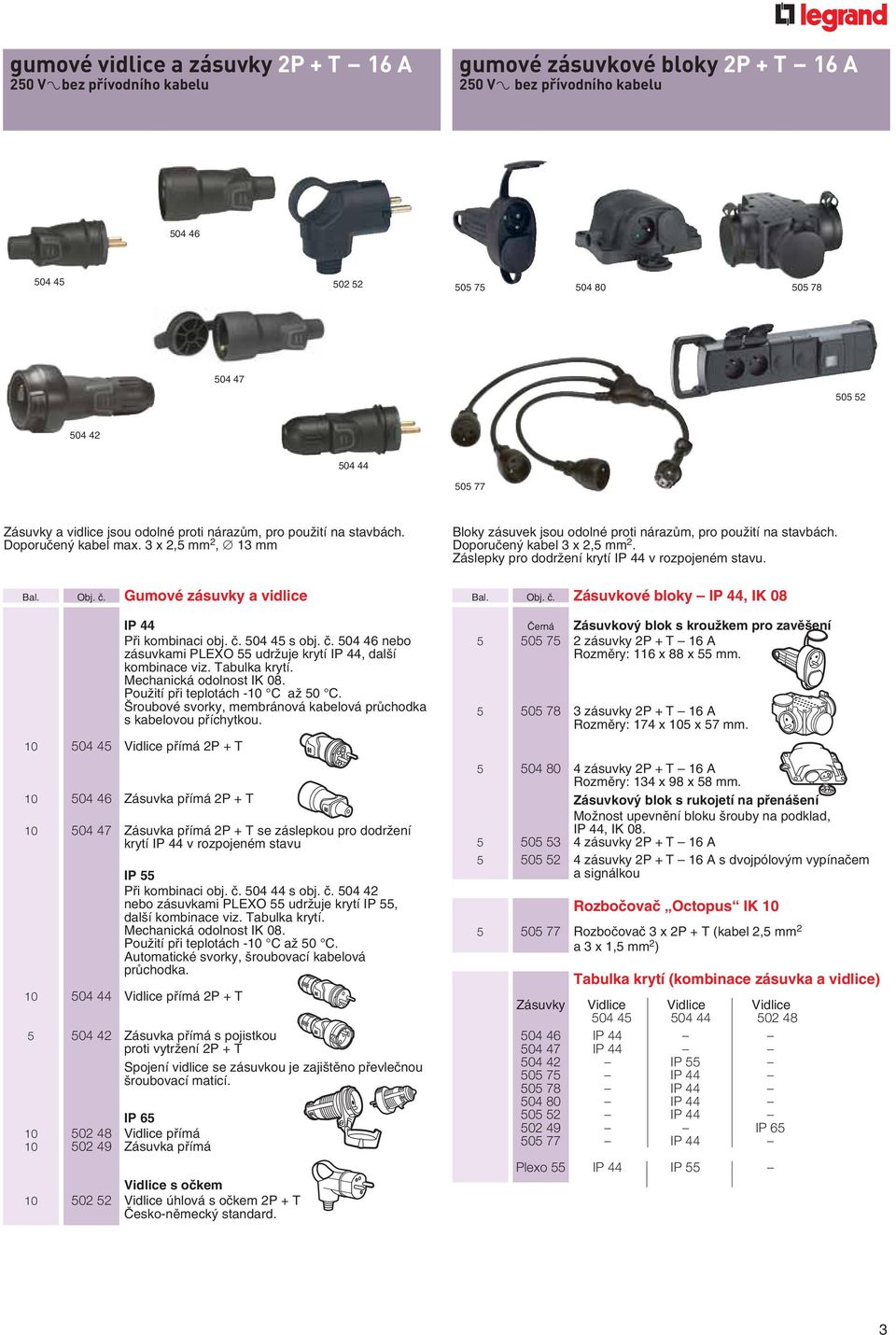

3 gumové vidlice a zásuvky 2P + T - 16 A 250 V Abez přívodního kabelu gumové zásuvkové bloky 2P + T - 16 A 250 VA bez přívodního kabelu Zásuvky a vidlice jsou odolné proti nárazům, pro použití na stavbách. Doporučený kabel max. 3 x 2,5 mm 2, 13 mm Bal. Obj. č. Gumové zásuvky a vidlice IP 44 Při kombinaci obj. č s obj. č nebo zásuvkami PLEXO 55 udržuje krytí IP 44, další kombinace viz. Tabulka krytí. Mechanická odolnost IK 08. Použití při teplotách -10 C až 50 C. Šroubové svorky, membránová kabelová průchodka s kabelovou příchytkou Vidlice přímá 2P + T Zásuvka přímá 2P + T Zásuvka přímá 2P + T se záslepkou pro dodržení krytí IP 44 v rozpojeném stavu IP 55 Při kombinaci obj. č s obj. č nebo zásuvkami PLEXO 55 udržuje krytí IP 55, další kombinace viz. Tabulka krytí. Mechanická odolnost IK 08. Použití při teplotách -10 C až 50 C. Automatické svorky, šroubovací kabelová průchodka Vidlice přímá 2P + T Zásuvka přímá s pojistkou proti vytržení 2P + T Spojení vidlice se zásuvkou je zajištěno převlečnou šroubovací maticí. IP Vidlice přímá Zásuvka přímá Vidlice s očkem Vidlice úhlová s očkem 2P + T Česko-německý standard. Bloky zásuvek jsou odolné proti nárazům, pro použití na stavbách. Doporučený kabel 3 x 2,5 mm 2. Záslepky pro dodržení krytí IP 44 v rozpojeném stavu. Bal. Obj. č. Zásuvkové bloky IP 44, IK 08 Černá Zásuvkový blok s kroužkem pro zavěšení zásuvky 2P + T 16 A Rozměry: 116 x 88 x 55 mm zásuvky 2P + T 16 A Rozměry: 174 x 105 x 57 mm zásuvky 2P + T 16 A Rozměry: 134 x 98 x 58 mm. Zásuvkový blok s rukojetí na přenášení Možnost upevnění bloku šrouby na podklad, IP 44, IK zásuvky 2P + T 16 A zásuvky 2P + T 16 A s dvojpólovým vypínačem a signálkou Rozbočovač Octopus IK Rozbočovač 3 x 2P + T (kabel 2,5 mm 2 a 3 x 1,5 mm 2 ) Tabulka krytí (kombinace zásuvka a vidlice) Zásuvky Vidlice Vidlice Vidlice IP IP IP IP IP IP IP IP IP 44 Plexo 55 IP 44 IP 55 3

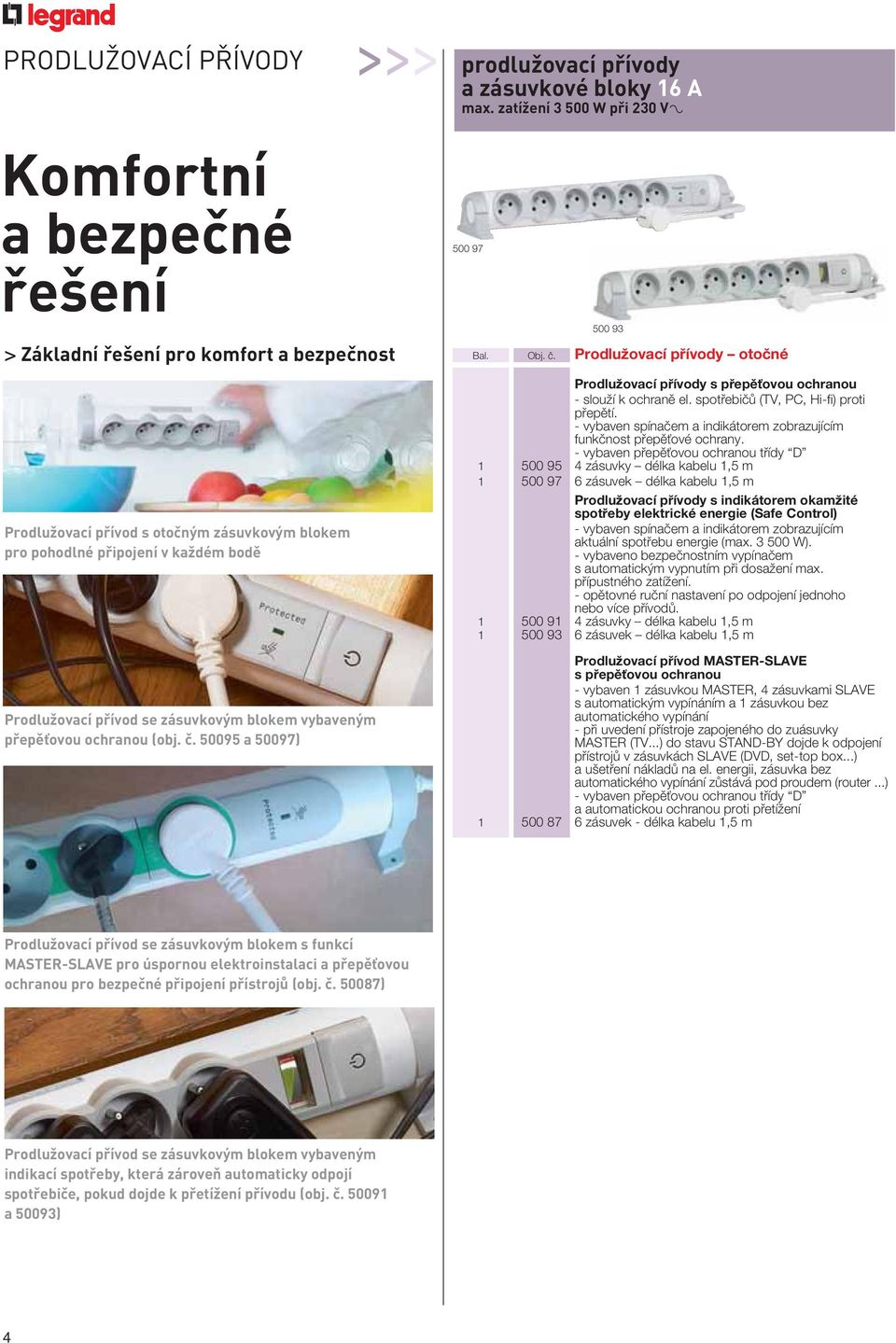

4 PRODLUŽOVACÍ PŘÍVODY >>> prodlužovací přívody a zásuvkové bloky 16 A max. zatížení W při 230 VA Komfortní a bezpečné řešení > Základní řešení pro komfort a bezpečnost Prodlužovací přívod s otočným zásuvkovým blokem pro pohodlné připojení v každém bodě Prodlužovací přívod se zásuvkovým blokem vybaveným přepěťovou ochranou (obj. č a 50097) Bal. Obj. č. Prodlužovací přívody otočné Prodlužovací přívody s přepěťovou ochranou - slouží k ochraně el. spotřebičů (TV, PC, Hi-fi) proti přepětí. - vybaven spínačem a indikátorem zobrazujícím funkčnost přepěťové ochrany. - vybaven přepěťovou ochranou třídy D zásuvky délka kabelu 1,5 m zásuvek délka kabelu 1,5 m Prodlužovací přívody s indikátorem okamžité spotřeby elektrické energie (Safe Control) - vybaven spínačem a indikátorem zobrazujícím aktuální spotřebu energie (max W). - vybaveno bezpečnostním vypínačem s automatickým vypnutím při dosažení max. přípustného zatížení. - opětovné ruční nastavení po odpojení jednoho nebo více přívodů zásuvky délka kabelu 1,5 m zásuvek délka kabelu 1,5 m Prodlužovací přívod MASTER-SLAVE s přepěťovou ochranou - vybaven 1 zásuvkou MASTER, 4 zásuvkami SLAVE s automatickým vypínáním a 1 zásuvkou bez automatického vypínání - při uvedení přístroje zapojeného do zuásuvky MASTER (TV...) do stavu STAND-BY dojde k odpojení přístrojů v zásuvkách SLAVE (DVD, set-top box...) a ušetření nákladů na el. energii, zásuvka bez automatického vypínání zůstává pod proudem (router...) - vybaven přepěťovou ochranou třídy D a automatickou ochranou proti přetížení zásuvek - délka kabelu 1,5 m Prodlužovací přívod se zásuvkovým blokem s funkcí MASTER-SLAVE pro úspornou elektroinstalaci a přepěťovou ochranou pro bezpečné připojení přístrojů (obj. č ) Prodlužovací přívod se zásuvkovým blokem vybaveným indikací spotřeby, která zároveň automaticky odpojí spotřebiče, pokud dojde k přetížení přívodu (obj. č a 50093) 4

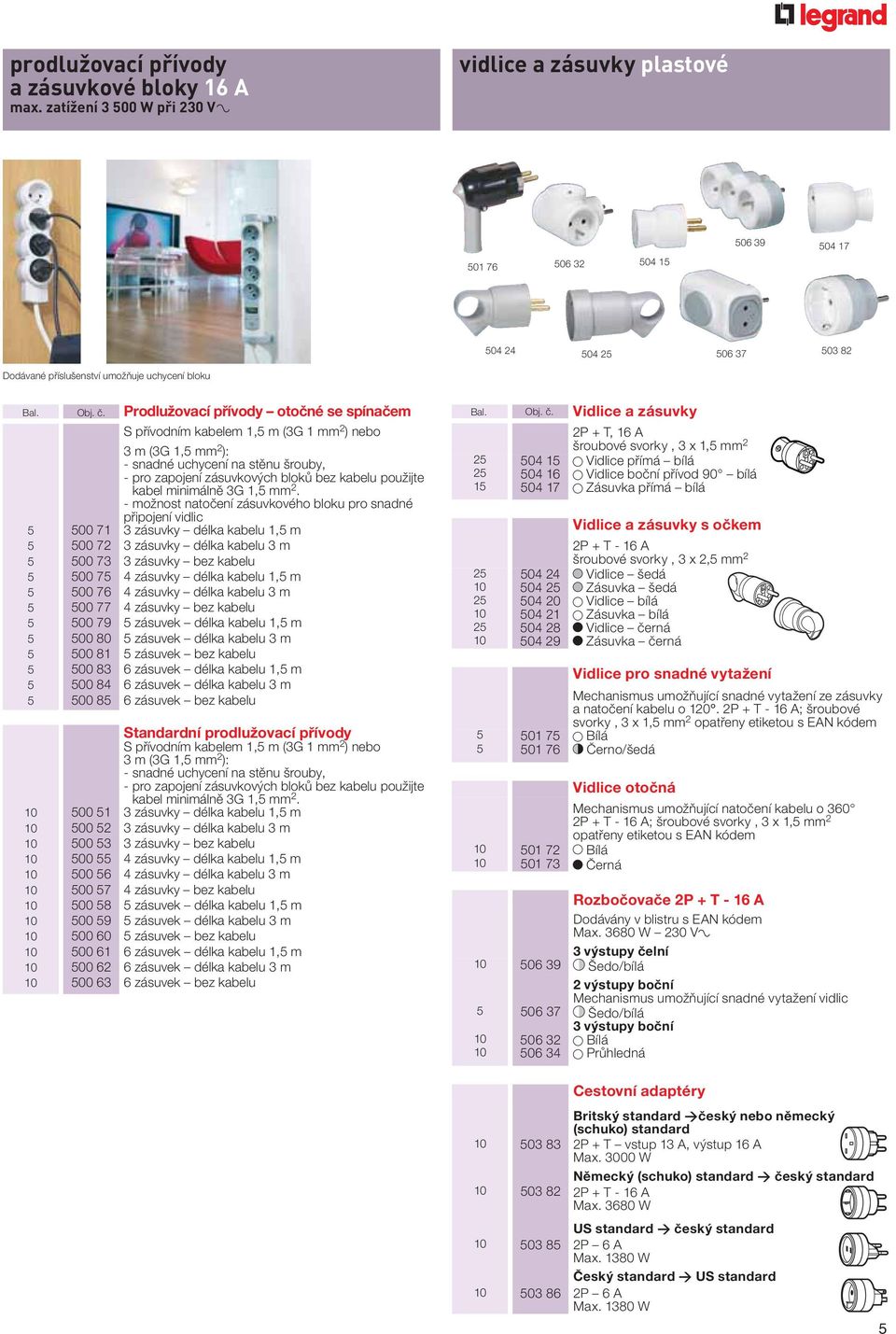

5 prodlužovací přívody a zásuvkové bloky 16 A max. zatížení W při 230 VA vidlice a zásuvky plastové Dodávané příslušenství umožňuje uchycení bloku Bal. Obj. č. Prodlužovací přívody otočné se spínačem S přívodním kabelem 1,5 m (3G 1 mm 2 ) nebo 3 m (3G 1,5 mm 2 ): - snadné uchycení na stěnu šrouby, - pro zapojení zásuvkových bloků bez kabelu použijte kabel minimálně 3G 1,5 mm 2. - možnost natočení zásuvkového bloku pro snadné připojení vidlic zásuvky délka kabelu 1,5 m zásuvky délka kabelu 3 m zásuvky bez kabelu zásuvky délka kabelu 1,5 m zásuvky délka kabelu 3 m zásuvky bez kabelu zásuvek délka kabelu 1,5 m zásuvek délka kabelu 3 m zásuvek bez kabelu zásuvek délka kabelu 1,5 m zásuvek délka kabelu 3 m zásuvek bez kabelu Standardní prodlužovací přívody S přívodním kabelem 1,5 m (3G 1 mm 2 ) nebo 3 m (3G 1,5 mm 2 ): - snadné uchycení na stěnu šrouby, - pro zapojení zásuvkových bloků bez kabelu použijte kabel minimálně 3G 1,5 mm zásuvky délka kabelu 1,5 m zásuvky délka kabelu 3 m zásuvky bez kabelu zásuvky délka kabelu 1,5 m zásuvky délka kabelu 3 m zásuvky bez kabelu zásuvek délka kabelu 1,5 m zásuvek délka kabelu 3 m zásuvek bez kabelu zásuvek délka kabelu 1,5 m zásuvek délka kabelu 3 m zásuvek bez kabelu Bal. Obj. č. Vidlice a zásuvky 2P + T, 16 A šroubové svorky, 3 x 1,5 mm Vidlice přímá bílá Vidlice boční přívod 90 bílá Zásuvka přímá bílá Vidlice a zásuvky s očkem 2P + T - 16 A šroubové svorky, 3 x 2,5 mm Vidlice šedá Zásuvka šedá Vidlice bílá Zásuvka bílá Vidlice černá Zásuvka černá Vidlice pro snadné vytažení Mechanismus umožňující snadné vytažení ze zásuvky a natočení kabelu o P + T - 16 A; šroubové svorky, 3 x 1,5 mm 2 opatřeny etiketou s EAN kódem Bílá Černo/šedá Vidlice otočná Mechanismus umožňující natočení kabelu o 360 2P + T - 16 A; šroubové svorky, 3 x 1,5 mm 2 opatřeny etiketou s EAN kódem Bílá Černá Rozbočovače 2P + T - 16 A Dodávány v blistru s EAN kódem Max W 230 V± 3 výstupy čelní Šedo/bílá 2 výstupy boční Mechanismus umožňující snadné vytažení vidlic Šedo/bílá 3 výstupy boční Bílá Průhledná Cestovní adaptéry Britský standard >český nebo německý (schuko) standard P + T vstup 13 A, výstup 16 A Max W Německý (schuko) standard > český standard P + T - 16 A Max W US standard > český standard P 6 A Max W Český standard > US standard P 6 A Max W 5

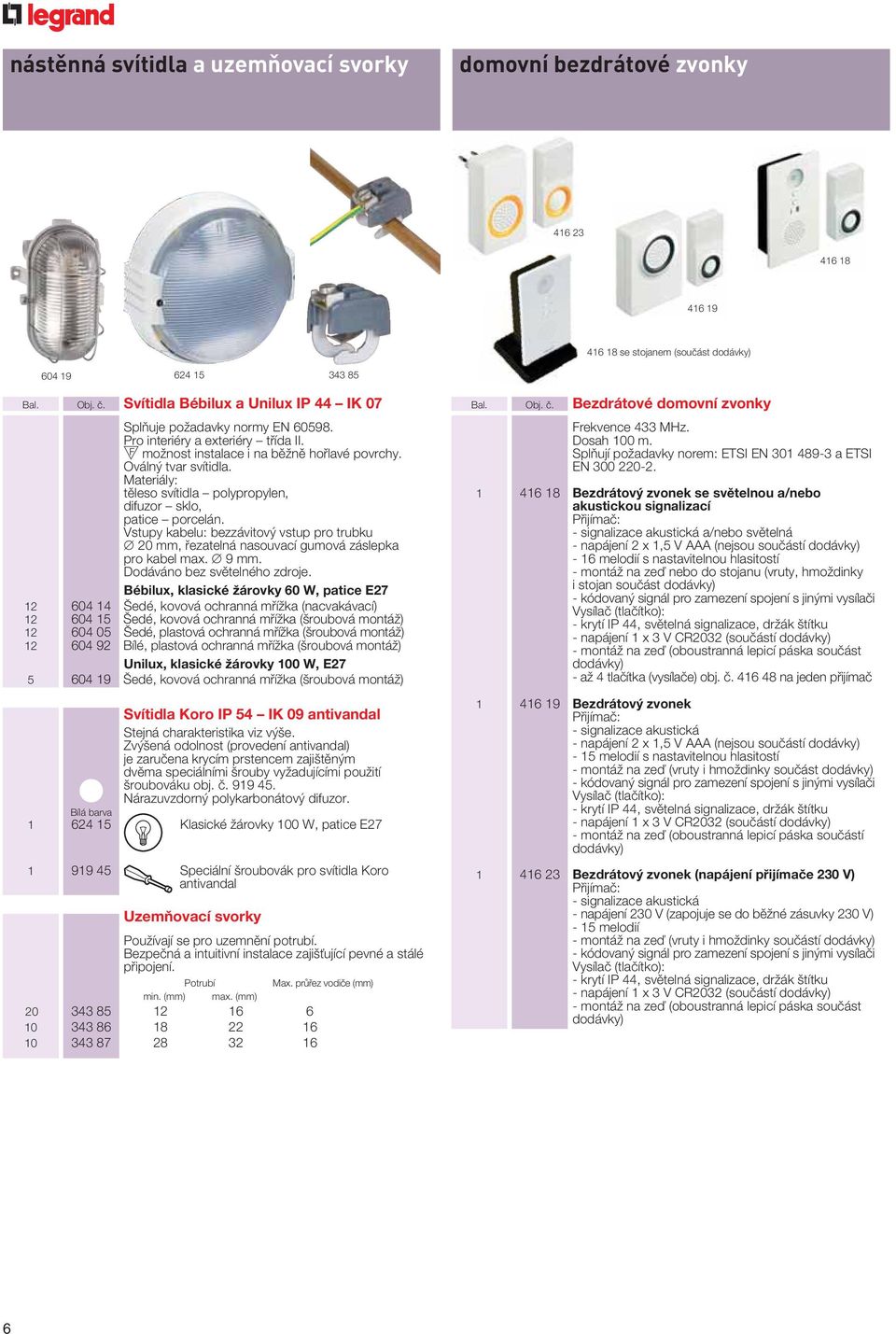

6 nástěnná svítidla a uzemňovací svorky domovní bezdrátové zvonky se stojanem (součást dodávky) Bal. Obj. č. Svítidla Bébilux a Unilux IP 44 IK 07 Splňuje požadavky normy EN Pro interiéry a exteriéry třída II. F možnost instalace i na běžně hořlavé povrchy. Oválný tvar svítidla. Materiály: těleso svítidla polypropylen, difuzor sklo, patice porcelán. Vstupy kabelu: bezzávitový vstup pro trubku 20 mm, řezatelná nasouvací gumová záslepka pro kabel max. 9 mm. Dodáváno bez světelného zdroje. Bébilux, klasické žárovky 60 W, patice E Šedé, kovová ochranná mřížka (nacvakávací) Šedé, kovová ochranná mřížka (šroubová montáž) Šedé, plastová ochranná mřížka (šroubová montáž) Bílé, plastová ochranná mřížka (šroubová montáž) Unilux, klasické žárovky 100 W, E Šedé, kovová ochranná mřížka (šroubová montáž) Svítidla Koro IP 54 IK 09 antivandal Stejná charakteristika viz výše. Zvýšená odolnost (provedení antivandal) je zaručena krycím prstencem zajištěným dvěma speciálními šrouby vyžadujícími použití šroubováku obj. č Nárazuvzdorný polykarbonátový difuzor. Bílá barva Klasické žárovky 100 W, patice E Speciální šroubovák pro svítidla Koro antivandal Uzemňovací svorky Používají se pro uzemnění potrubí. Bezpečná a intuitivní instalace zajišťující pevné a stálé připojení. Potrubí Max. průřez vodiče (mm) min. (mm) max. (mm) Bal. Obj. č. Bezdrátové domovní zvonky Frekvence 433 MHz. Dosah 100 m. Splňují požadavky norem: ETSI EN a ETSI EN Bezdrátový zvonek se světelnou a/nebo akustickou signalizací Přijímač: - signalizace akustická a/nebo světelná - napájení 2 x 1,5 V AAA (nejsou součástí dodávky) - 16 melodií s nastavitelnou hlasitostí - montáž na zeď nebo do stojanu (vruty, hmoždinky i stojan součást dodávky) - kódovaný signál pro zamezení spojení s jinými vysílači Vysílač (tlačítko): - krytí IP 44, světelná signalizace, držák štítku - napájení 1 x 3 V CR2032 (součástí dodávky) - montáž na zeď (oboustranná lepicí páska součást dodávky) - až 4 tlačítka (vysílače) obj. č na jeden přijímač Bezdrátový zvonek Přijímač: - signalizace akustická - napájení 2 x 1,5 V AAA (nejsou součástí dodávky) - 15 melodií s nastavitelnou hlasitostí - montáž na zeď (vruty i hmoždinky součást dodávky) - kódovaný signál pro zamezení spojení s jinými vysílači Vysílač (tlačítko): - krytí IP 44, světelná signalizace, držák štítku - napájení 1 x 3 V CR2032 (součástí dodávky) - montáž na zeď (oboustranná lepicí páska součástí dodávky) Bezdrátový zvonek (napájení přijímače 230 V) Přijímač: - signalizace akustická - napájení 230 V (zapojuje se do běžné zásuvky 230 V) - 15 melodií - montáž na zeď (vruty i hmoždinky součástí dodávky) - kódovaný signál pro zamezení spojení s jinými vysílači Vysílač (tlačítko): - krytí IP 44, světelná signalizace, držák štítku - napájení 1 x 3 V CR2032 (součástí dodávky) - montáž na zeď (oboustranná lepicí páska součást dodávky) 6

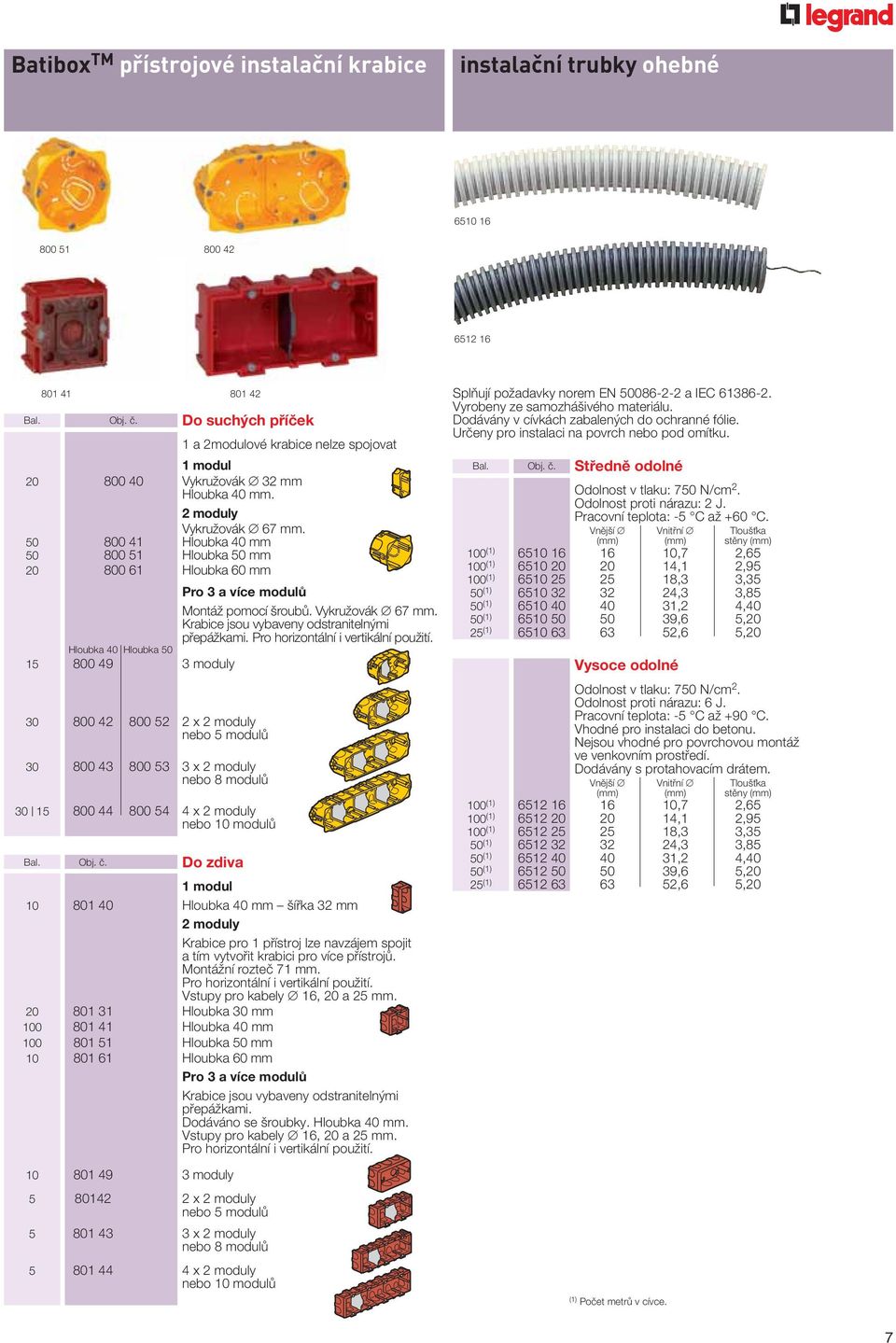

7 Batibox TM přístrojové instalační krabice instalační trubky ohebné Bal. Obj. č. Do suchých příček 1 a 2modulové krabice nelze spojovat 1 modul Vykružovák 32 mm Hloubka 40 mm. 2 moduly Vykružovák 67 mm Hloubka 40 mm Hloubka 50 mm Hloubka 60 mm Pro 3 a více modulů Montáž pomocí šroubů. Vykružovák 67 mm. Krabice jsou vybaveny odstranitelnými přepážkami. Pro horizontální i vertikální použití. Hloubka 40 Hloubka moduly x 2 moduly nebo 5 modulů x 2 moduly nebo 8 modulů x 2 moduly nebo 10 modulů Bal. Obj. č. Do zdiva 1 modul Hloubka 40 mm šířka 32 mm 2 moduly Krabice pro 1 přístroj lze navzájem spojit a tím vytvořit krabici pro více přístrojů. Montážní rozteč 71 mm. Pro horizontální i vertikální použití. Vstupy pro kabely 16, 20 a 25 mm Hloubka 30 mm Hloubka 40 mm Hloubka 50 mm Hloubka 60 mm Pro 3 a více modulů Krabice jsou vybaveny odstranitelnými přepážkami. Dodáváno se šroubky. Hloubka 40 mm. Vstupy pro kabely 16, 20 a 25 mm. Pro horizontální i vertikální použití moduly x 2 moduly nebo 5 modulů x 2 moduly nebo 8 modulů x 2 moduly nebo 10 modulů Splňují požadavky norem EN a IEC Vyrobeny ze samozhášivého materiálu. Dodávány v cívkách zabalených do ochranné fólie. Určeny pro instalaci na povrch nebo pod omítku. Bal. Obj. č. Středně odolné Odolnost v tlaku: 750 N/cm 2. Odolnost proti nárazu: 2 J. Pracovní teplota: -5 C až +60 C. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 100 (1) ,7 2, (1) ,1 2, (1) ,3 3,35 50 (1) ,3 3,85 50 (1) ,2 4,40 50 (1) ,6 5,20 25 (1) ,6 5,20 Vysoce odolné Odolnost v tlaku: 750 N/cm 2. Odolnost proti nárazu: 6 J. Pracovní teplota: -5 C až +90 C. Vhodné pro instalaci do betonu. Nejsou vhodné pro povrchovou montáž ve venkovním prostředí. Dodávány s protahovacím drátem. Vnější Vnitřní Tloušťka (mm) (mm) stěny (mm) 100 (1) ,7 2, (1) ,1 2, (1) ,3 3,35 50 (1) ,3 3,85 50 (1) ,2 4,40 50 (1) ,6 5,20 25 (1) ,6 5,20 (1) Počet metrů v cívce. 7

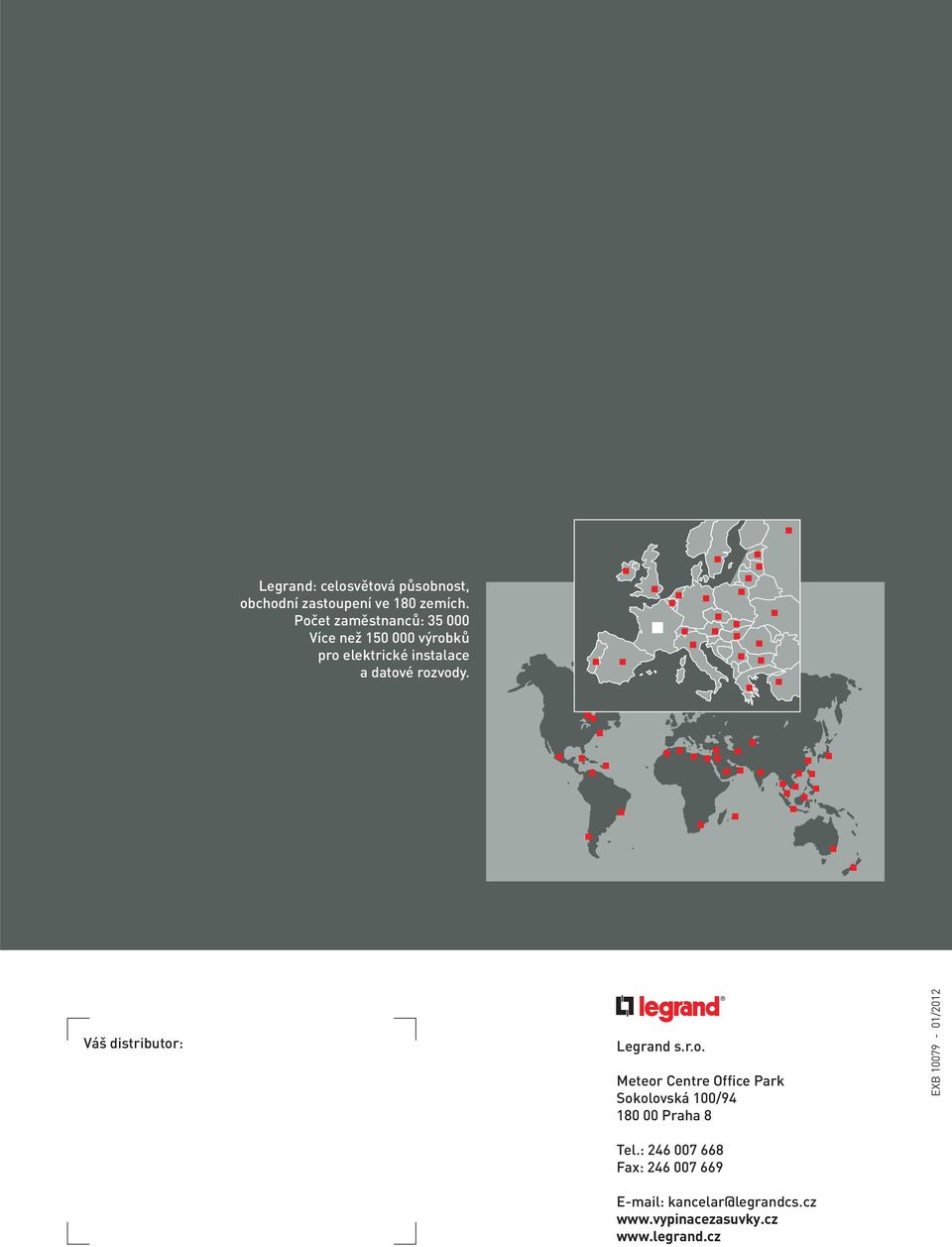

8 Legrand: celosvětová působnost, obchodní zastoupení ve 180 zemích. Počet zaměstnanců: Více než výrobků pro elektrické instalace a datové rozvody. Váš distributor: Legrand s.r.o. Meteor Centre Office Park Sokolovská 100/ Praha 8 Tel.: Fax: kancelar@legrandcs.cz EXB /2012
