OVLÁDACÍ SKŘÍNĚ SL 2000

Transkript

1 Systém skříní pro ovládání a vizualizaci. Volitelné rozměry pro šířku a hloubku. Přizpůsobení pro instalaci širokého příslušenství. Možnost instalace čelního panelu z vnější nebo vnitřní strany. Technické údaje Materiál: Profil: DIN EN 573 EN AW-AlMgSi Čelní deska, zadní stěna: DIN EN 573 EN AW-AlMg3 Rohové díly: DIN EN 1706 EN AC-AlSi 12 (Fe) Barva (prášková): Skříň - RAL 7035 světle šedá Madla - RAL 3003 rubínová Těsnění: CR (chloroprén) Obsah dodávky: - kompletní základ skříně se zadním panelem nebo dvířky - sada pro instalaci čelního panelu - ochranný profil víka a kryt pro T drážku Krytí: IP 65 dle EN Tepelná odolnost: -30 C až +80 C

2 Výška skříně vpředu Krycí lišta Výška č. panelu Výrobní program Čelní panel Š D (mm) Profil 1 montážní hloubka 80,5 mm Profil 2 montážní hloubka 110 mm Profil 3 montážní hloubka 185 mm Čelní panel s otvory (přední) Čelní panel bez otvorů (zadní) Pevná zadní stěna Spec. vel.* Otevírací zadní stěna Spec. vel.* * Speciální velikosti na vyžádání (zadejte velikost čelního panelu). Rozměry Šířka skříně vpředu Šířka č. panelu Profily Profil 1 Profil 2 Profil 3

3 Příslušenství Popis (hmotnost) Objednací číslo Konzole - upevňovací sada, pevný úhlový díl pro 15, pro čelní panel výšky mm (2000g) Konzole - upevňovací sada, pevný úhlový díl pro 30, pro čelní panel výšky mm (2000g) Konzole upevňovací sada, s možností nastavení úhlu (2000g) Konzole - upevňovací sada, pevný úhlový díl pro 15, délka na vyžádání Konzole - upevňovací sada, pevný úhlový díl pro 30, délka na vyžádání Držák klávesnice (3300g) Spojovací díl, standardní délka 483 mm (500g) Spojovací díl, délka na vyžádání Sada pantů, 2 ks včetně šroubů (250g) Držák diskové jednotky (170g) Sada pro montáž čelního panelu (6 prvků včetně šroubů) pro profily 1+2 (300g) Sada pro montáž čelního panelu (6 prvků včetně šroubů) pro profil 3 (300g) Montážní sada 1 (12 ks pružinových matic, držáky + montážní šrouby) Montážní sada 2 (30 ks pružinových matic, držáky + montážní šrouby) Pryžová krytka, šířka 5 mm Pryžová krytka, šířka 8 mm Sada pro rychlé upevnění (12 ks upínek) Držák dokumentů k upevnění na boční stranu (700g) Sada pružinových matic M5 (8 ks) Madlo sada (2 držáky, 1 spojovací trubka) délka 256 mm (600g) Madlo sada (2 držáky, 1 spojovací trubka) délka 301 mm (700g) Madlo sada (2 držáky, 1 spojovací trubka) délka 345 mm (700g) Madlo sada (2 držáky, 1 spojovací trubka) délka 472 mm (800g) Sada rohových dílů pro madlo (3 držáky, 1 spojovací trubka) délka 556/395 mm (900g) Madlo sada, délka na vyžádání Spojovací přírubový díl pro profil 1 - GT 48/2 a GTK Eletronic (200g) Spojovací přírubový díl pro profil 2 - GT 48/2 a GTK Eletronic (300g) Spojovací přírubový díl pro profil 3 - GT 48/2 a GTK Eletronic (500g) Spojovací přírubový díl pro profil 2 - GT 50/2, GT 60/2 a GTN II (600g) Spojovací přírubový díl pro profil 3 - GT 50/2, GT 60/2 a GTN II (700g) Spojovací přírubový díl pro profil 3 - GT 80/2, GTK 80 (1200g) Spojovací přírubový díl pro profil 2 - GT 80/2 (900g) Zásuvka pro klávesnici Držák dokladů pro montáž s madlem Držák dokladů pro přímou montáž Polička pro podložku na myš UPOZORNĚNÍ Spoje nosného systému používají pouze přírubové nebo úhlové spojky.

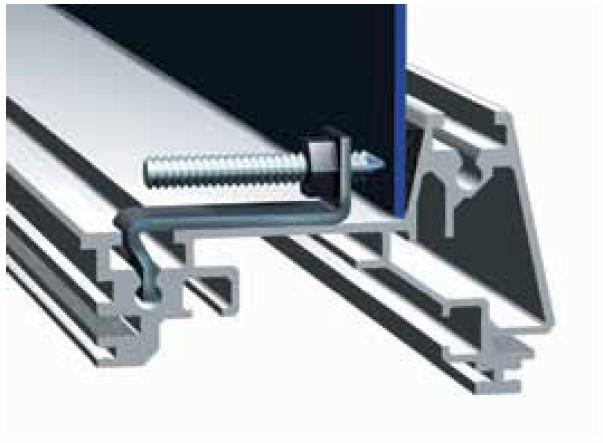

4 výška Upevnění čelního panelu Pomocí šroubů z čela. Instalace zezadu. Pomocí svorníků. Čelní panel Objednací číslo Šířka Výška A B C D , variabilní 155 šířka - 18 výška - 18 < 150 < 150 šířka Montážní sada Plastové držáky pro montáž čelního panelu s pružinovými maticemi a šrouby. Objednací číslo Popis ks pružinových matic, držáků a šroubů ks pružinových matic, držáků a šroubů Sada pro rychlé upevnění 12 ks upínek pro rychlou montáž čelních panelů zepředu. Objednací číslo:

5 Příslušenství Spojovací tyč pro instalaci 2 nebo více čelních panelů. Objednací číslo Popis Standardní délka 483 mm (500 g) Délka dle požadavku zákazníka Poznámka: čelní panely musí mít stejnou sílu. Slot pro disk Pro instalaci standardní diskové jednotky ze strany do profilu nebo z čela do panelu. Vlastní instalační modul má krytí IP 65 v případě uzavření čelního krytu. Objednací číslo: Prostorové požadavky pro instalaci Panty Pro montáž přímo na stěnu nebo na stroj. Objednací číslo: (sada 2 ks pantů, včetně šroubů)

6 Příslušenství Madla - sady Objednací číslo Popis držáky, 1 spojovací trubka 256 mm (600 g) držáky, 1 spojovací trubka 301 mm (700 g) držáky, 1 spojovací trubka 345 mm (700 g) držáky, 1 spojovací trubka 472 mm (800 g) Sada rohových dílů pro madlo - 3 držáky, 1 spojovací trubka 556/395 mm (900 g) Madlo sada, délka na vyžádání Spojovací příruba Pro spojení panelu SL 2000 se závěsným systémem. Objednací číslo Popis Pro profil 1 - GT 48/2 a GTK electronic (Pouze pro GTK electronic ; ) Pro profil 2 - GT 48/2 a GTK electronic Pro profil 3 - GT 48/2 a GTK electronic Pro profil 2 - GT 50/2, GT 60/2 a GTN II Pro profil 3 - GT 50/2, GT 60/2 a GTN II Pro profil 3 - GT 80/2, GTK Pro profil 2 - GT 80/ Pro profil 1 pro GTS Pro profil 2 pro GTS. Spojení s nosným systémem je možné pouze pomocí přírubové, nebo úhlové spojky. Montážní sada Pro přímou montáž panelu SL 2000 na ovládací stojan stroje nebo ovládací skříň. Objednací číslo Popis montážních prvků včetně šroubů pro profil montážních prvků včetně šroubů pro profil 3

7 Příslušenství Spojovací konzole Pro spojení dvou skříní. Objednací číslo Sklon Pro skříň s čelním panelem - výška Pro skříň s klávesnicí - výška pevný mm mm (2000g) pevný mm mm (2000g) Nastavitelný (2000g) pevný Délka na vyžádání * Délka na vyžádání * pevný Délka na vyžádání * Délka na vyžádání * *Při objednávce specifikujte požadovanou délku. Pracovní panel a skříň pro klávesnici musí být stejné šířky. Držák klávesnice Pro standardní počítačovou klávesnici. Objednací číslo:

8
