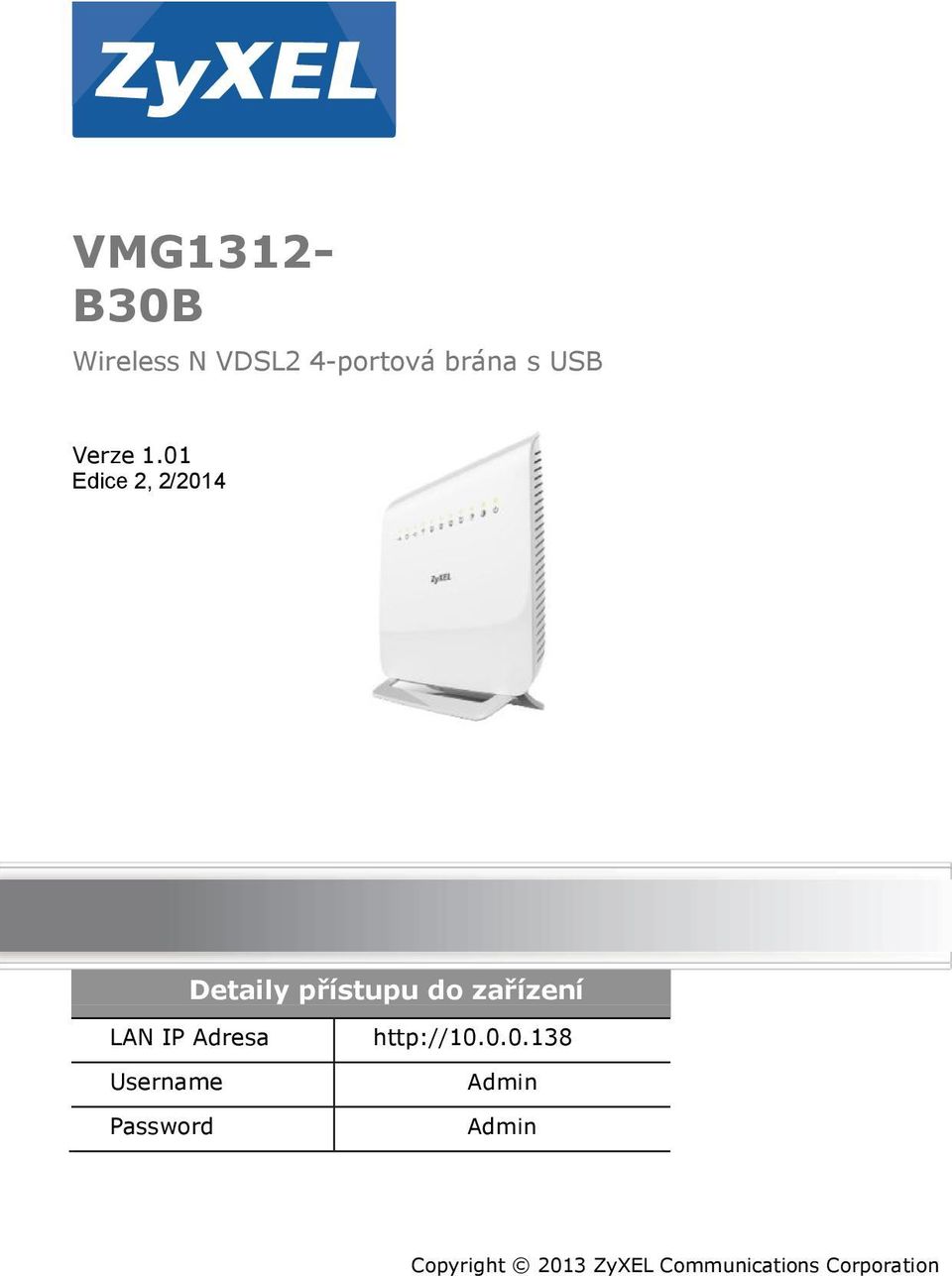

VMG1312- B30B. Wireless N VDSL2 4-portová brána s USB. Detaily přístupu do zařízení. Verze 1.01 Edice 2, 2/2014

Transkript

1 VMG1312- B30B Wireless N VDSL2 4-portová brána s USB Verze 1.01 Edice 2, 2/2014 Detaily přístupu do zařízení LAN IP Adresa Username Password Admin Admin Copyright 2013 ZyXEL Communications Corporation

2 Značení zařízení WLAN/WPS POWER USB DSL ETHERNET 1-4 INTERNET USB DSL ETHERNET 1-4 RESET WLAN/WPS POWER ON/OFF 2

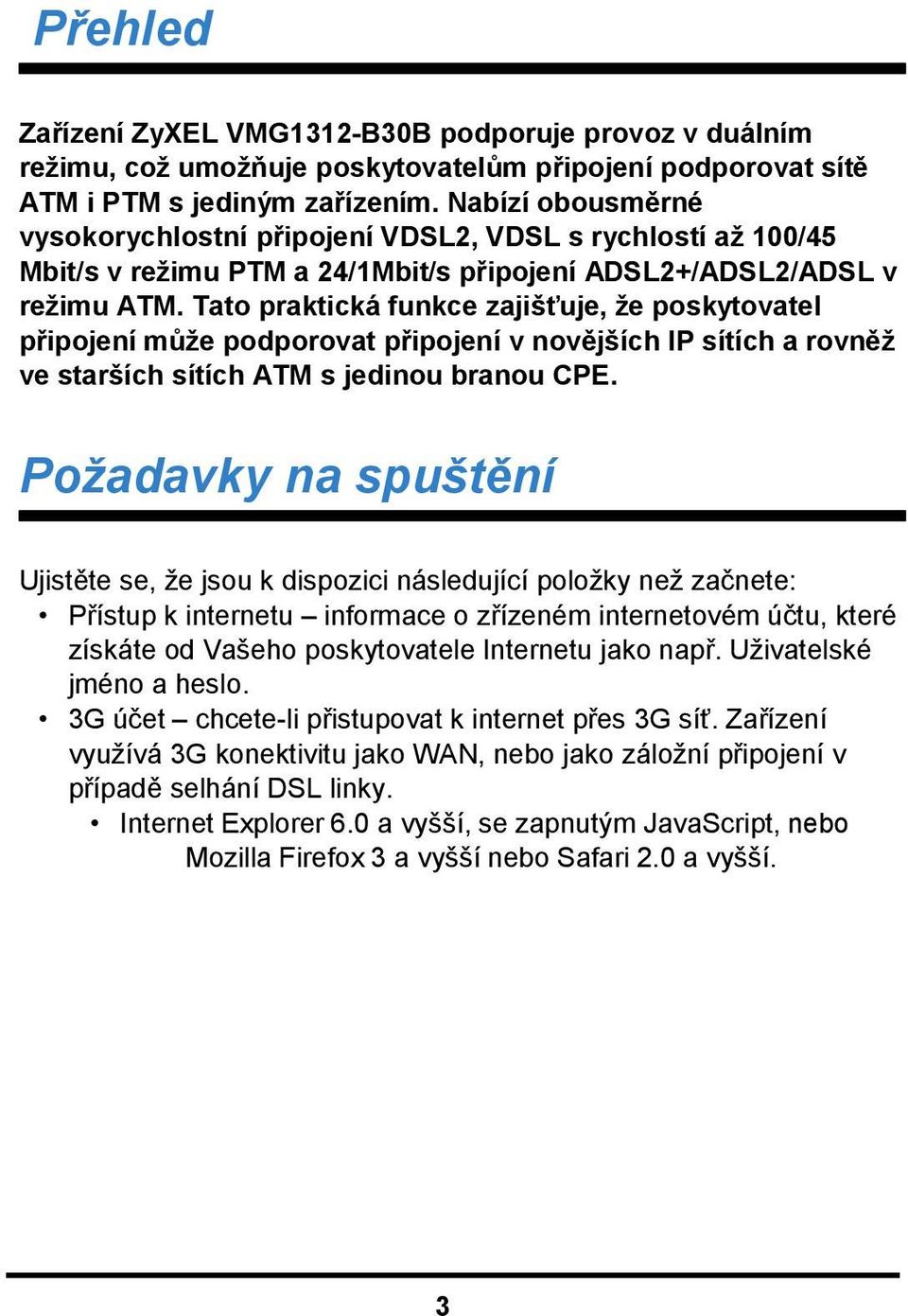

3 Přehled Zařízení ZyXEL VMG1312-B30B podporuje provoz v duálním režimu, což umožňuje poskytovatelům připojení podporovat sítě ATM i PTM s jediným zařízením. Nabízí obousměrné vysokorychlostní připojení VDSL2, VDSL s rychlostí až 100/45 Mbit/s v režimu PTM a 24/1Mbit/s připojení ADSL2+/ADSL2/ADSL v režimu ATM. Tato praktická funkce zajišťuje, že poskytovatel připojení může podporovat připojení v novějších IP sítích a rovněž ve starších sítích ATM s jedinou branou CPE. Požadavky na spuštění Ujistěte se, že jsou k dispozici následující položky než začnete: Přístup k internetu informace o zřízeném internetovém účtu, které získáte od Vašeho poskytovatele Internetu jako např. Uživatelské jméno a heslo. 3G účet chcete-li přistupovat k internet přes 3G síť. Zařízení využívá 3G konektivitu jako WAN, nebo jako záložní připojení v případě selhání DSL linky. Internet Explorer 6.0 a vyšší, se zapnutým JavaScript, nebo Mozilla Firefox 3 a vyšší nebo Safari 2.0 a vyšší. 3

4 Nastavení zařízení TK připojení Vašeho zařízení: Použijte telefonní kabel pro propojení DSL portu s telefonní zásuvkou (nebo splitterem, pokud jej používáte). 2. LAN: Použijte Ethernet kabel pro propojení LAN portu s počítačem případně SetTopBoxem. 3. USB: Zařízení má jeden USB port sloužící k: 4

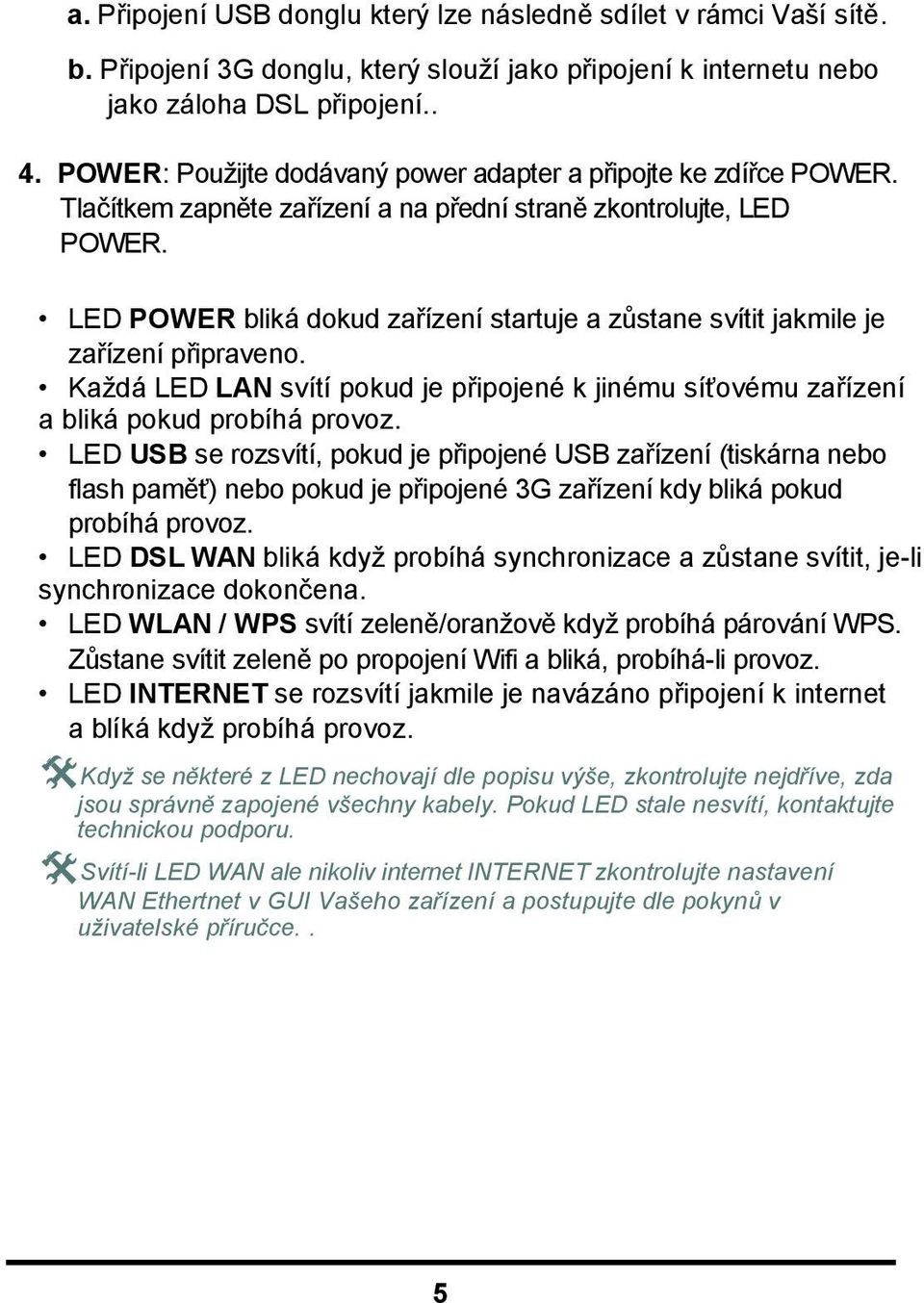

5 a. Připojení USB donglu který lze následně sdílet v rámci Vaší sítě. b. Připojení 3G donglu, který slouží jako připojení k internetu nebo jako záloha DSL připojení.. 4. POWER: Použijte dodávaný power adapter a připojte ke zdířce POWER. Tlačítkem zapněte zařízení a na přední straně zkontrolujte, LED POWER. LED POWER bliká dokud zařízení startuje a zůstane svítit jakmile je zařízení připraveno. Každá LED LAN svítí pokud je připojené k jinému síťovému zařízení a bliká pokud probíhá provoz. LED USB se rozsvítí, pokud je připojené USB zařízení (tiskárna nebo flash paměť) nebo pokud je připojené 3G zařízení kdy bliká pokud probíhá provoz. LED DSL WAN bliká když probíhá synchronizace a zůstane svítit, je-li synchronizace dokončena. LED WLAN / WPS svítí zeleně/oranžově když probíhá párování WPS. Zůstane svítit zeleně po propojení Wifi a bliká, probíhá-li provoz. LED INTERNET se rozsvítí jakmile je navázáno připojení k internet a blíká když probíhá provoz. Když se některé z LED nechovají dle popisu výše, zkontrolujte nejdříve, zda jsou správně zapojené všechny kabely. Pokud LED stale nesvítí, kontaktujte technickou podporu. Svítí-li LED WAN ale nikoliv internet INTERNET zkontrolujte nastavení WAN Ethertnet v GUI Vašeho zařízení a postupujte dle pokynů v uživatelské příručce.. 5

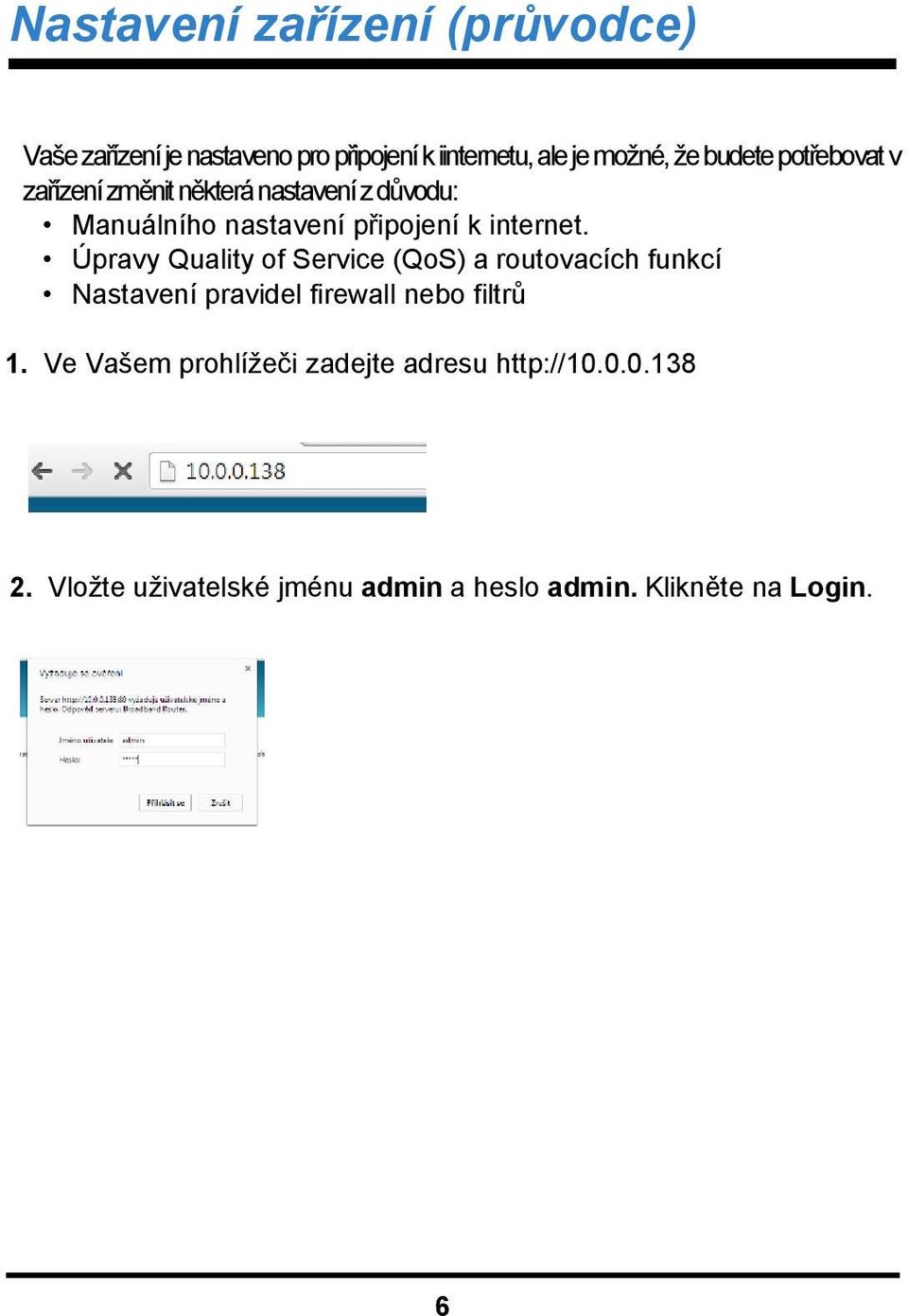

6 Nastavení zařízení (průvodce) Vaše zařízení je nastaveno pro připojení k iinternetu, ale je možné, že budete potřebovat v zařízení změnit některá nastavení z důvodu: Manuálního nastavení připojení k internet. Úpravy Quality of Service (QoS) a routovacích funkcí Nastavení pravidel firewall nebo filtrů 1. Ve Vašem prohlížeči zadejte adresu 2. Vložte uživatelské jménu admin a heslo admin. Klikněte na Login. 6

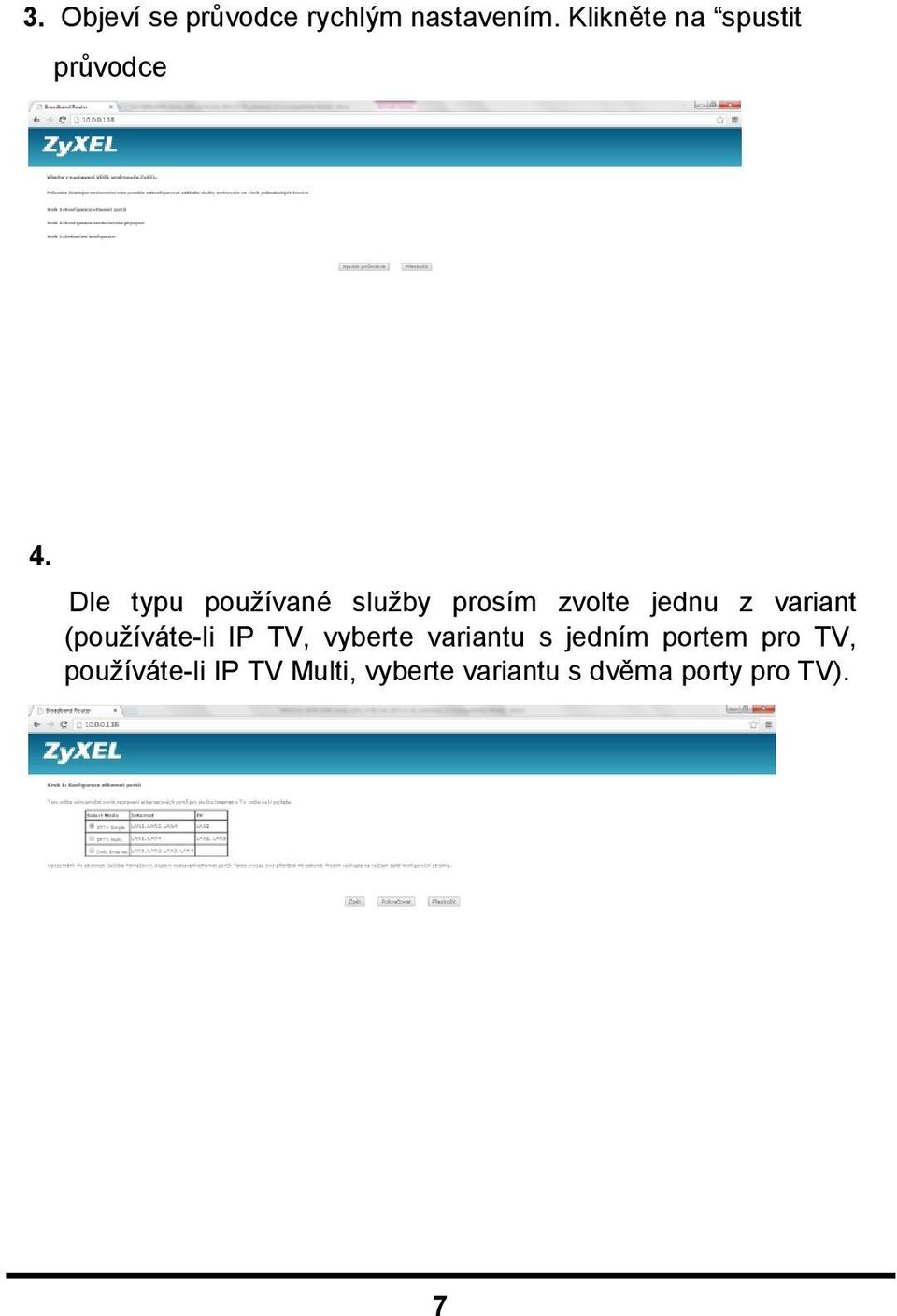

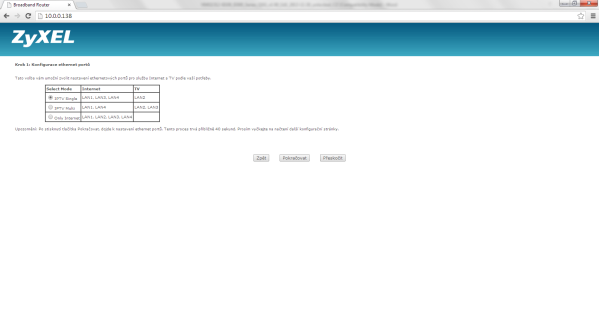

7 3. Objeví se průvodce rychlým nastavením. Klikněte na spustit průvodce 4. Dle typu používané služby prosím zvolte jednu z variant (používáte-li IP TV, vyberte variantu s jedním portem pro TV, používáte-li IP TV Multi, vyberte variantu s dvěma porty pro TV). 7

8 5. Chcete-li používat bezdrátovou síť, zaškrtněte povolit bezdrátovou Síť Použijete předkonfigurované heslo na Wifi, nebo si zvolte vlastní. Můžete take změnit název bezdrátové sítě (SSID). 6. Nyní jste dokončili základní nastavení Vašeho zařízení. Překontrolujte si prosím všechny údaje a pro potvrzení klikněte na Dokončit. 8

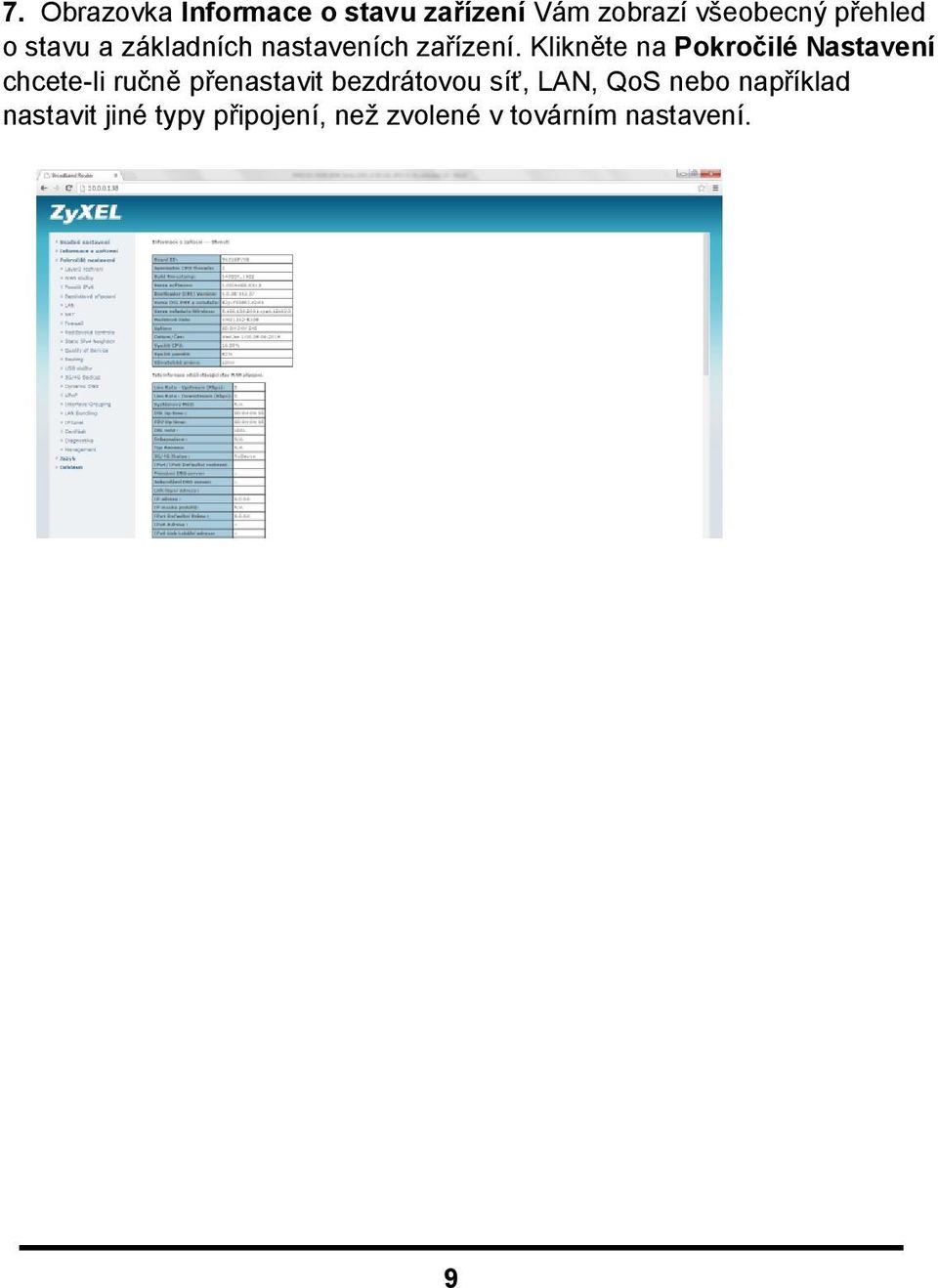

9 7. Obrazovka Informace o stavu zařízení Vám zobrazí všeobecný přehled o stavu a základních nastaveních zařízení. Klikněte na Pokročilé Nastavení chcete-li ručně přenastavit bezdrátovou síť, LAN, QoS nebo například nastavit jiné typy připojení, než zvolené v továrním nastavení. 9

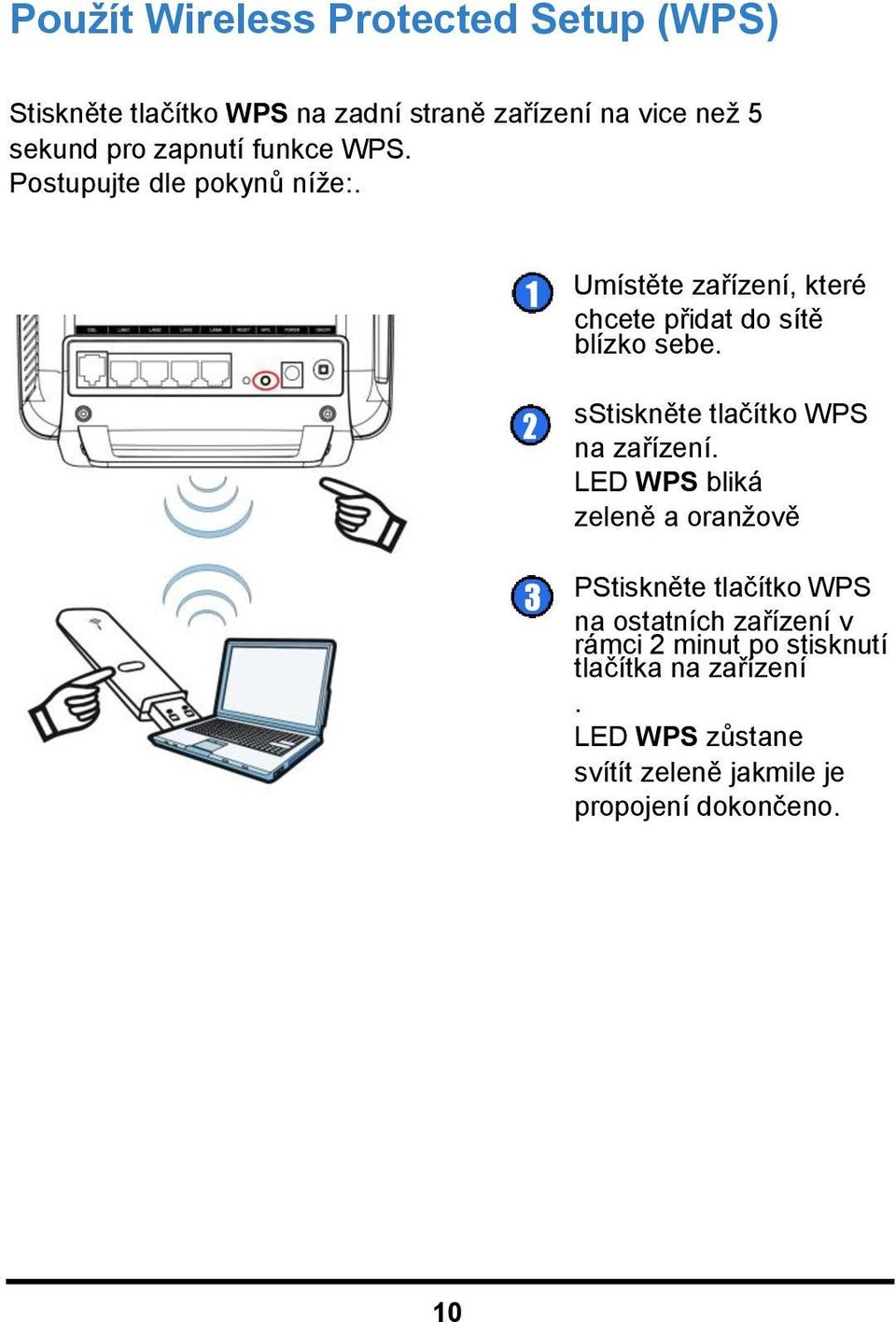

10 Použít Wireless Protected Setup (WPS) Stiskněte tlačítko WPS na zadní straně zařízení na vice než 5 sekund pro zapnutí funkce WPS. Postupujte dle pokynů níže:. 1 Umístěte zařízení, které chcete přidat do sítě blízko sebe. 2 sstiskněte tlačítko WPS na zařízení. LED WPS bliká zeleně a oranžově 3 PStiskněte tlačítko WPS na ostatních zařízení v rámci 2 minut po stisknutí tlačítka na zařízení. LED WPS zůstane svítít zeleně jakmile je propojení dokončeno. 10

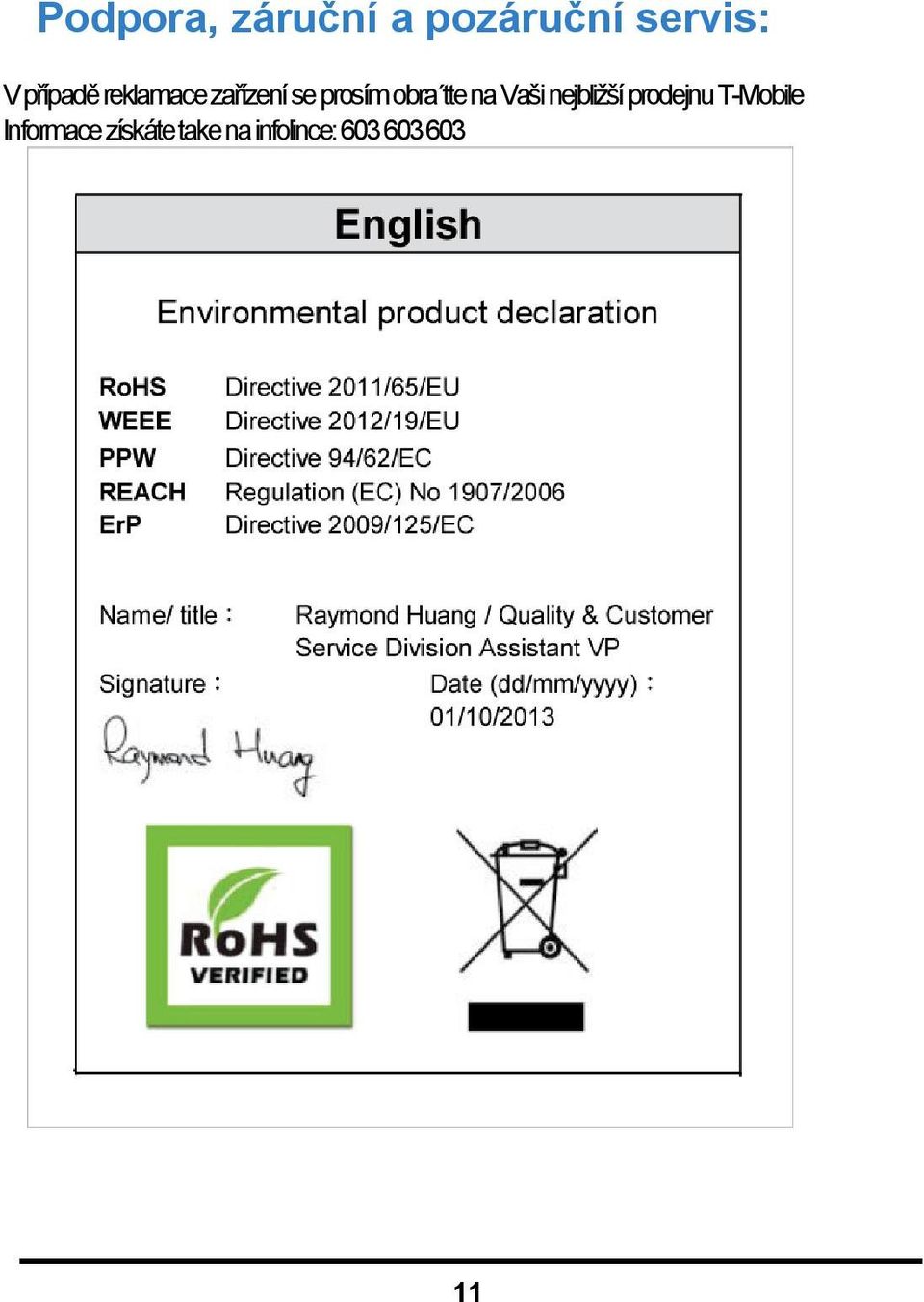

11 Podpora, záruční a pozáruční servis: V případě reklamace zařízení se prosím obra tte na Vaši nejbližší prodejnu T-Mobile Informace získáte take na infolince:
